MODE D'EMPLOI EC2114 IFM

Contenu 1 Remarques préliminaires 4 11 Symboles utilisés 4 12 Avertissements utilisés 4 2 Consignes de sécurité 5 21 Remarques générales 5 22 Cible 5 23 Raccordement électrique 5 24 Interventions sur l'appareil 5 3 Fonctionnement et caractéristiques 6 31 Aperçu des caractéristiques 6 32 Exemples d'applications 6 33 Produits de la série Basic (exemples) 7 4 Montage 8 41 Instructions de montage générales 8 411 Types de montage et accessoires nécessaires 8 412 Fourniture 8 42 Montage encastré 8 43 Kit de montage RAM ® 9 44 Montage en surface 10 45 Combinaison avec BasicController 11 451 Montage de l'afficheur dans le capot 11 452 Montage du capot 11 453 Enlever le capot 12 5 Raccordement électrique 13 51 Consignes générales de raccordement 13 52 Fusible 13 53 Accessoires de raccordement 13 531 Exemple d'accessoires 13 6 Eléments de visualisation 14 7 Mise en service 15 71 Programmation 15 72 Documentations nécessaires 15 73 Matériel nécessaire 15 8 Données techniques 16 9 Maintenance, réparation et élimination 19 91 Entretien 19 92 Nettoyage de la surface du boîtier 19 93 Réparation 19 94 Elimination des déchets 19 10 Homologations/normes 19FR BasicDisplay

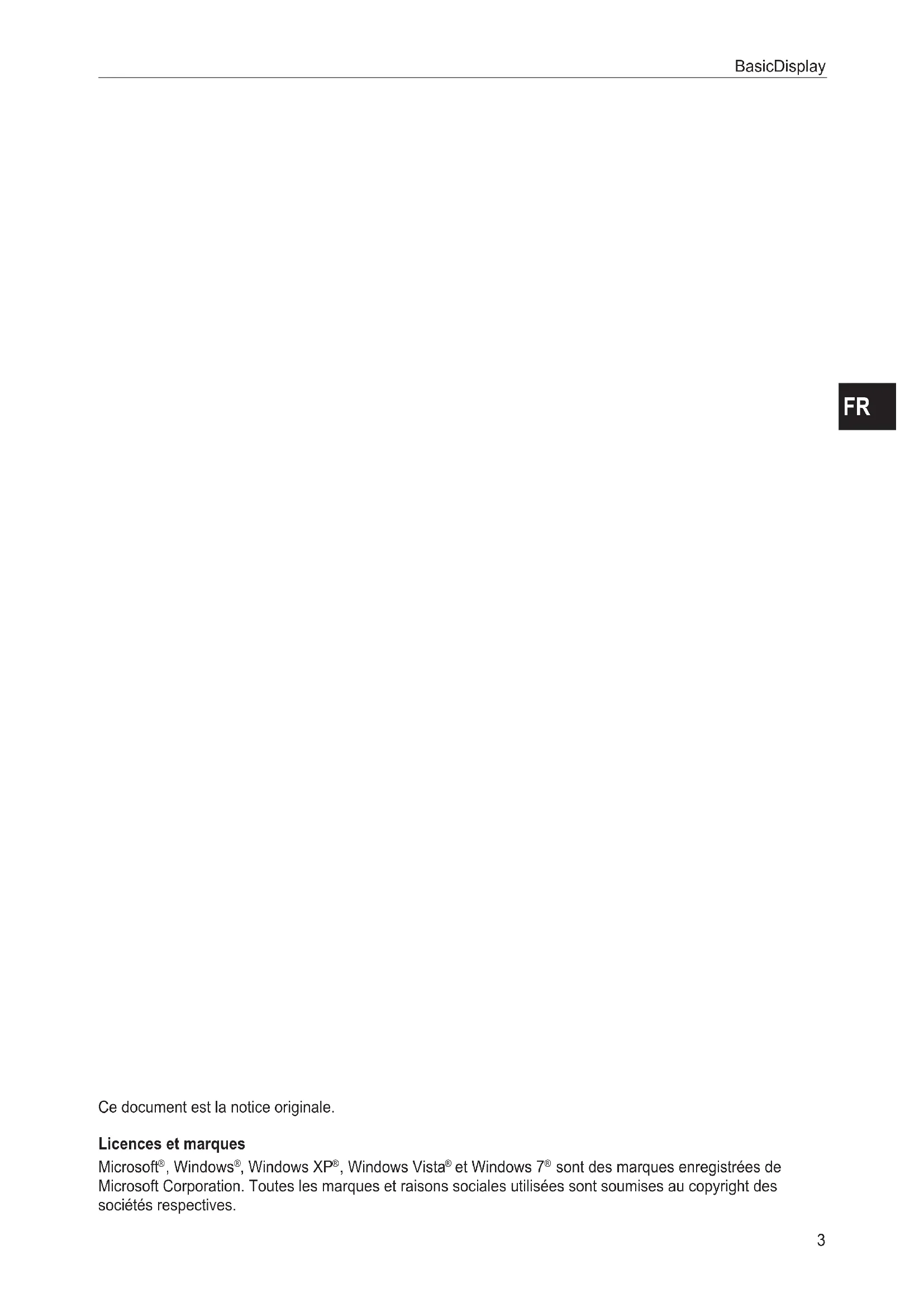

Ce document est la notice originale Licences et marques Microsoft

sont des marques enregistrées de Microsoft Corporation Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectivesBasicDisplay

1 Remarques préliminaires Ce document s'applique à tous les appareils du type "BasicDisplay" (référence : CR0451) Il fait partie de l'appareil Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil Ce document fournit des informations sur l’utilisation correcte de l'appareil Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement Garder ce document pendant tout le temps d'utilisation de l'appareil Respecter les consignes de sécurité

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire

1.2 Avertissements utilisés

2 Consignes de sécurité

2.1 Remarques générales

Cette notice fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lu avant installation ou emploi Respecter les indications de cette notice Le non-respect de ces consignes, une utilisation en dehors des conditions définies ci-dessous, une mauvaise installation ou utilisation peuvent avoir des conséquences graves pour la sécurité des personnes et des installations

Cette notice s'adresse à des personnes considérées comme compétentes selon les directives CEM et basse tension L'appareil doit être monté, raccordé et mis en service par un électricien habilité

2.3 Raccordement électrique

Mettre l'appareil hors tension en prenant des mesures externes avant toutes manipulations Le cas échéant, mettre également hors tension les circuits des charges des sorties alimentés séparément Si l'appareil n'est pas alimenté par le système électrique du véhicule (batterie 12/24 V), il faut s'assurer que cette tension externe est générée et fournie selon les critères de la basse tension de sécurité (TBTS) car cette tension est utilisée sans aucune mesure de protection pour l'alimentation du système de commande raccordé, des capteurs et des actionneurs Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS (très basse tension de sécurité, isolation électrique sûre des autres circuits) Si la tension TBTS fournie est mise à la terre en externe (passage de TBTS à TBTP), ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation Toutes les informations fournies dans ce document sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS Seuls les signaux spécifiés dans les données techniques et/ou sur l'étiquette de l'appareil doivent être raccordés et seuls les accessoires homologués d'ifm electronic gmbh doivent être utilisés

2.4 Interventions sur l'appareil

En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantieBasicDisplay

3 Fonctionnement et caractéristiques BasicDisplay est un afficheur graphique programmable pour la commande, le paramétrage et la gestion des machines et installations mobiles Il communique avec d'autres composants du système via une interface CAN L’utilisation de composants de la gamme modulaire Basic permet de réaliser des extensions ou des adaptions spécifiques à l’application AVERTISSEMENT L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes REMARQUE L'appareil est prévu pour un montage sur carrosserie et non pour un montage à proximité immédiate d’un moteur

3.1 Aperçu des caractéristiques

● afficheur couleur 2,8" ● 5 touches de fonction rétroéclairées programmables ● bouton de navigation pour sélection de fonction ● interface CAN ● librement programmable selon CEI 61131-3 avec visualisation de la cible

3.2 Exemples d'applications

Utilisable avec BasicController et capot Afficheur autonome intégré dans un tableau de commandeFR BasicDisplay

3.3 Produits de la série Basic (exemples)

● BasicController (référence : CR040x) Système de contrôle-commande pour engins mobiles, programmation libre selon CEI 61131-3 2 interfaces CAN (y compris l'interface pour BasicDisplay CR0451) Entrées / sorties à configurer ● BasicRelay (référence : CR0421) Support de relais et fusibles à câbler librement pour 6 relais automobiles et 10 fusibles automobiles ● Capot avec logement prévu pour l'afficheur (référence : EC0402) y compris le joint d'étanchéité du câble pour atteindre la protection IP 54 ● Câble de raccordement (référence : EC0452) pour raccorder un BasicDisplay à un BasicController avec le capot EC0402 ● Kit de montage RAM

(référence : EC0405) pour BasicDisplay CR0451 Pour des informations sur la série Basic disponible visiter : www.ifm.com → Nos produits → Systèmes pour engins mobiles ou directement www.ifm.com → Recherche d'une fiche technique → p.ex. CR0451BasicDisplay

4.1 Instructions de montage générales

4.1.1 Types de montage et accessoires nécessaires

Type de montage Accessoires nécessaires N° de commande Montage pex dans un tableau de commande Cadre de montage EC0403 Kit de montage RAM

pex comme appareil autonome avec orientation variable Kit de montage RAM

EC0405 Montage pex sur le tableau de commande – – Combinaison avec BasicController CR040x Capot avec logement prévu pour l'afficheur EC0402

L'appareil est fourni avec un écrou M52 En général, cet écrou est nécessaire pour tous les types de montage Informations sur les accessoires disponibles sur notre site web à : www.ifm.com → Recherche d'une fiche technique → CR0451 → Accessoires

4.2 Montage encastré

Approprié pour des épaisseurs de matériaux jusqu'à 3 mm ► Faire une découpe carrée Découpe pour montage encastré (→ 8 Données techniques) ► Enlever l'écrou M52 de l'appareil ► Positionner l'appareil dans la découpe ► Mettre le cadre de montage sur l'appareil par derrière ► Positionner l'écrou M52 sur l'appareil et le serrer manuellement Principe de montage 1: écrou M52 2: cadre de montage 3: tableau de commande 4: BasicDisplay cadre de montage EC0403FR BasicDisplay

Le kit de montage RAM

, disponible comme accessoire, permet l'utilisation de l'appareil comme appareil autonome fixe Deux rotules permettent une orientation adaptée de l'appareil 25,4 (1")

Le kit de montage RAM

EC0405 1: Support d'afficheur 2: Bras de montage avec vis de fixation 3: Platine de montage avec rotules (2 pcs) Platine de montage avec rotule ► Fixer la première platine de montage sur une surface plate Couple de serrage : 5 ±0,5 Nm ► Fixer la deuxième platine de montage sur le support d'afficheur ► Desserrer la vis de fixation du bras de montage légèrement ► Positionner le bras de montage sur les rotules et serrer la vis de fixation 38,1

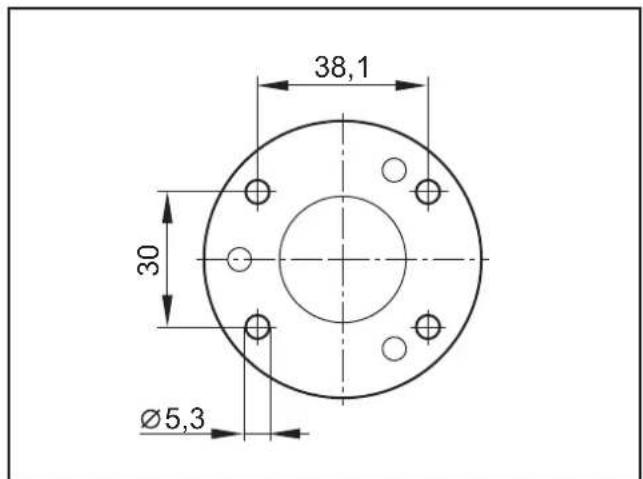

5,3 Dimensions des trous pour la platine de montage Support d'afficheur 1: Encliquetage ► Insérer l'appareil dans le support d'afficheur et l'encliqueter La partie inférieure du support d'afficheur est munie d'une ouverture pour permettre le passage du connecteur ou du câbleBasicDisplay

4.4 Montage en surface

Approprié pour des épaisseurs de matériaux jusqu'à 3 mm ► Faire une découpe ronde et un perçage pour les broches d'alignement Découpe pour le montage en surface (→ 8 Données techniques) ► Enlever l'écrou M52 de l'appareil ► Positionner l'appareil dans la découpe ► Positionner l'écrou M52 sur l'appareil et le serrer manuellement

±0,5 4,2 Principe de montage 1: écrou M52 2: tableau de commande 3: BasicDisplay Découpe et perçage pour les broches d'alignementFR BasicDisplay

4.5 Combinaison avec BasicController

4.5.1 Montage de l'afcheur dans le capot

► Enlever l'écrou M52 de l'appareil ► Insérer l'appareil dans le logement du capot prévu pour l'afficheur ► Positionner l'écrou M52 sur l'appareil et le serrer manuellement Principe de montage 1: écrou M52 2: capot 3: BasicDisplay capot avec logement prévu pour l'afficheur

4.5.2 Montage du capot

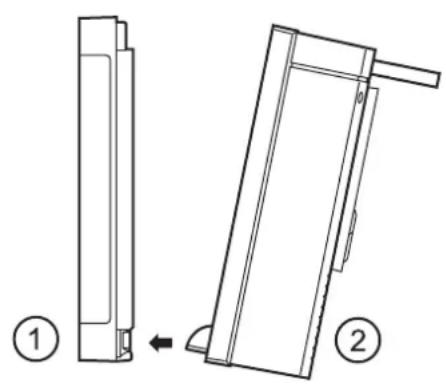

Les capots de la série Basic sont équipés d'un verrouillage à levier unique Le montage est effectué sans outils Capot avec logement prévu pour l'afficheur 1: levier de verrouillage 2: étrier de guidage BasicController 3: fentes réceptrices pour levier de verrouillage ► Pivoter le levier de verrouillage du capot vers l'avant ► Mettre le capot sur l'appareil en biais Insérer les deux étriers de guidage qui se trouvent dans la partie inférieure du capot dans les fentes réceptricesBasicDisplay

► Pivoter le capot vers l'appareil Les deux étriers de guidage servent de point d’appui ► Remettre le levier de verrouillage dans la position initiale > Le capot est verrouillé 1: BasicController 2: capot avec BasicDisplay monté

4.5.3 Enlever le capot

► Pivoter le levier de verrouillage du capot vers l'avant > Le capot est déverrouillé et peut être enlevéFR BasicDisplay

5 Raccordement électrique

5.1 Consignes générales de raccordement

Schéma de branchement (→ 8 Données techniques) ► Si l'appareil est utilisé comme afficheur autonome, prévoir une résistance à la traction pour le câble raccordé Connecteur M12: Couple de serrage maximal 1,5 Nm

► Protéger la tension d'alimentation Potentiel Désignation Broche no. Fusible VBB

tension d'alimentation 2 ≤ 2 A retardé

5.3 Accessoires de raccordement

Informations sur les accessoires disponibles sur notre site web à : www.ifm.com → Recherche d'une fiche technique → p.ex. CR0451 → Accessoires

5.3.1 Exemple d'accessoires

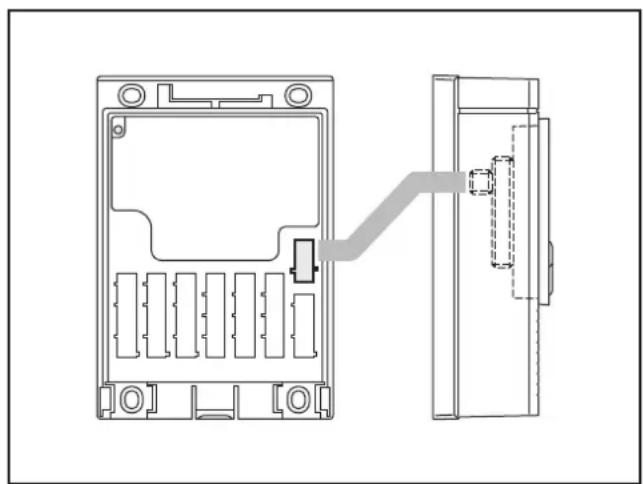

BasicController CR040x Capot avec logement prévu pour l'afficheur EC0402 Câble de raccordement EC0452 Exemple d'accessoires et de raccordementBasicDisplay

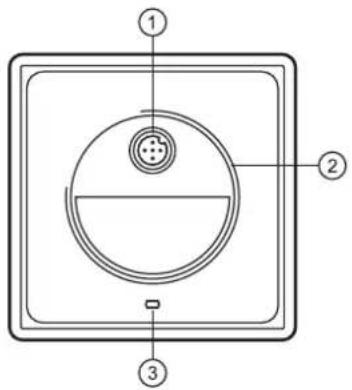

6 Eléments de visualisation 1: LED d'état Etats de fonctionnement (→ 8 Données techniques)FR BasicDisplay

Le logiciel d'application peut être créé par l'utilisateur par le système de programmation CODESYS 23 conforme à CEI 61131-3 AVERTISSEMENT L'utilisateur est lui-même responsable pour un fonctionnement fiable du logiciel d'application créé par lui-même En cas de besoin, il doit également faire effectuer une homologation par les organismes de contrôle correspondants selon les règlements nationaux en vigueur

7.2 Documentations nécessaires

Outre le système de programmation CODESYS, les documents suivants sont nécessaires pour la mise en service et la programmation de l'appareil : ● manuel de programmation CODESYS V23 (comme alternative, en tant qu'aide en ligne) ● manuel du système BasicDisplay (comme alternative, en tant qu'aide en ligne) Pour télécharger les manuels visitez le site web : www.ifm.com → Recherche d'une fiche technique → CR0451 → Plus de détails Aide en ligne CODESYS et BasicDisplay : www.ifm.com → Support → Téléchargement → Systèmes de contrôle-commande* *) zone de téléchargement avec enregistrement

7.3 Matériel nécessaire

Pour charger le logiciel d'application dans l'appareil, une interface CAN pour le raccordement à un PC ou un PC portable est nécessaire Exemple : ● Interface CAN/RS232-USB CANfox (référence : EC2112) ● Câble adaptateur pour CANfox (référence : EC2113) Informations sur les accessoires disponibles sur notre site web à : www.ifm.com → Recherche d'une fiche technique → CR0451 → Accessoires ou directement www.ifm.com → Recherche d'une fiche technique → EC2112BasicDisplay

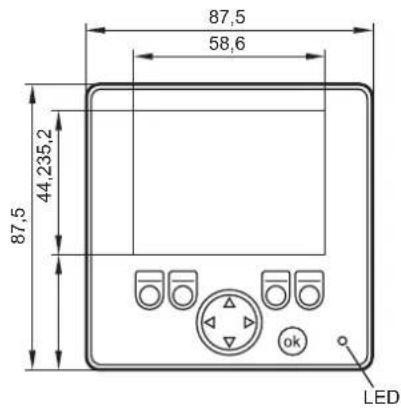

• 8 Données techniques Systèmes de contrôle-commande ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Nous nous réservons le droit de modi er les données techniques sans préavis ! 16.01.2014CR0451 / page 1 CR0451 LED M12x1M52x1,5 1,5 11,2 87,5 31,3 5 58,6 87,5 44,235,2 12,3 BasicDisplay Af cheur couleur 2,8" 5 touches de fonction rétroéclairées programmables Bouton en croix pour fonction de curseur 8 p. 32
• V DC Données techniques Af cheur graphique et programmable,utilisable avec BasicController ou comme af cheur autonomeAf chage Af cheur af cheur couleur LCD TFT, transmissif Format 57,6 x 43,2 mm (face active), 2,8" diagonalRésolution 320 x 240 pixelsRapport largeur / hauteur 4 : 3Surface lm polyester Couleurs 256 (8 bits)Rétroéclairage LED (durée de vie ≥50 000 h ; à 25 °C) Luminosité ≥ 300 cd/m², typique 350 cd/m² (réglable 0 p. 100
• %, incréments 1%) Rapport de contraste ≥ 400:1, typique 500:1 Jeux de caractères préinstallé : Arial, Lucida Console (tailles de police xes) pour d'autres informations voir le manuel de système BasicDisplay www.ifm.com → Recherche d'une che technique → CR0451 → Notice d'utilisation Données mécaniquesDimensions (L x H x P) 87,5 x 87,5 x 37,7 mmDécoupe pour le montage encastré (L x H) 81,5 ± 0,5 x 81,5 ± 0,5 mmDécoupe pour le montage en surface (Ø) 53 ± 0,5 mmTrou pour la broche d'alignement (Ø) 4,2 mm (distance de 33 mm au centre de la découpe)Matière boîtier plastique (noir)Touches 5 touches de fonction (touches en silicone) avec rétro-information tactileprogrammables (fonction touche programmable)durée de vie ≥ 750 000 appuis Bouton en croix fonction de curseur (en haut, en bas, à gauche, à droite) avec rétro-information tactile durée de vie ≥ 750 000 appuisRétroéclairage des éléments de service LED (luminosité réglable 0 p. 100
• %, globale)Indice de protection IP 67(face frontale si monté, sinon IP 65)Température de fonctionnement / stockage-20 p. 70
• ° C / -30 ° CPoids 0,17 kgFR BasicDisplay p. 80

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Nous nous réservons le droit de modi er les données techniques sans préavis ! 16.01.2014CR0451 / page 2 CR0451 Données techniques Systèmes de contrôle-commande Caractéristiques électriques Tension d'alimentation 8...32 V DC Consommation 70 mA (à 24 V DC ; 100% rétroéclairage) Surtension Détection de sous-tension Coupure du circuit en cas de sous- tension 36 V pour t ≤ 10 s pour U

≤ 7,0 V Processeur Freescale PowerPC 5517E, 50 MHz Mémoire (totale) 592 Kbytes RAM / 1536 Kbytes Flash / 1 Kbytes FRAM Cloisonnement de la mémoire voir le manuel de système BasicDisplay www.ifm.com → Recherche d'une che technique → CR0451 → Notice d'utilisation CAN Débit de transmission Pro l de communication interface CAN 2.0 A/B, ISO 11898 20 Kbits/s...1 Mbits/s (valeur par défaut 250 Kbits/s) CANopen, CiA DS 301 version 4, CiA DS 401 version 1.4 ou SAE J 1939 ou protocole libre Logiciel/programmation Système de programmation CODESYS version 2.3 (CEI 61131-3) Fonctions graphiques par visualisation intégrée de la cible Caractéristiques supplémentaires LED d'état LED bicolore (rouge / verte) Etats de fonctionnement (LED) Couleur Etat Description – constamment éteinte pas de tension d’alimentation orange 1 x allumée initialisation ou test reset vert 5 Hz aucun système d'exploitation chargé 2 Hz application en cours (RUN) constamment allumée application arrêtée (STOP) rouge 5 Hz application arrêtée à cause de sous-tension constamment allumée erreur de système (Fatal Error) Normes d’essai et réglementations Le logo CE EN 61000-6-2: 2005 Compatibilité électromagnétique (CEM) Immunité aux parasites EN 61000-6-4: 2007 Compatibilité électromagnétique (CEM) Emission de parasites EN 61010-1: 2001 Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire Marquage E1 UN/ECE-R10 Emission de parasites Immunité aux parasites avec 100 V/m Essais électriques ISO 7637-2 : 2004 Impulsion 1, niveau de sévérité : IV ; état fonctionnel C Impulsion 2a, niveau de sévérité : IV ; état fonctionnel A Impulsion 2b, niveau de sévérité : IV ; état fonctionnel C Impulsion 3a, niveau de sévérité : IV ; état fonctionnel A Impulsion 3b, niveau de sévérité : IV ; état fonctionnel A Impulsion 4, niveau de sévérité : IV ; état fonctionnel A Impulsion 5, niveau de sévérité : III ; état fonctionnel C (Les indications s'appliquent au système 24 V) Impulsion 4, niveau de sévérité : III ; état fonctionnel C (Les indications s'appliquent au système 12 V)BasicDisplay

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Nous nous réservons le droit de modi er les données techniques sans préavis ! 16.01.2014CR0451 / page 3 CR0451 Données techniques Systèmes de contrôle-commande Essais climatiques EN 60068-2-30: 2006 Chaleur humide, cyclique température supérieure 55°C, nombre de cycles 6 EN 60068-2-78: 2002 Chaleur humide, permanente température d'essai 40°C / 93% d’humidité relative durée d'essai : 21 jours EN 60068-2-52: 1996 Essai de brouillard salin niveau de sévérité 3 (véhicules routiers) Essais mécaniques ISO 16750-3 : 2007 Essai VII ; Vibrations, aléatoires lieu de montage : carrosserie EN 60068-2-6: 2008 Vibrations, sinus 10...500 Hz ; 0,72 mm/10 g; 10 cycles/axe ISO 16750-3 : 2007 Secousses 30 g/6 ms ; 24000 chocs Tests pour applications ferroviaires EN 50155 partie 12-2: 2008 Équipements électroniques utilisés sur le matériel roulant EN 50121: 2006 Compatibilité électromagnétique (CEM) Face arrière de l'appareil 1: connecteur M12 2: filetage M52 pour écrou 3: broche d'alignement Raccordement connecteur M12, codage A, 5 pôles Schéma de branchement alimentation, CAN

9 Maintenance, réparation et élimination

L'appareil ne contient aucun composant réparable par l'utilisateur

9.2 Nettoyage de la surface du boîtier

► Mettre l'appareil hors tension ► Enlever les salissures avec un chiffon doux, sec et non traité chimiquement ► En cas de salissures tenaces, utiliser un chiffon humide Les moyens suivants ne sont pas appropriés pour nettoyer l'appareil : Des produits chimiques qui dissolvent le plastique, comme par exemple de l'alcool à brûler, du pétrole, du diluant, de l'alcool, de l'acétone ou de l'ammoniac Nous recommandons des chiffons en microfibres sans additifs chimiques

► L'appareil ne doit être réparé que par le constructeur Prendre en compte les consignes de sécurité (→ 2.4 Interventions sur l'appareil)

9.4 Elimination des déchets

► Respecter la réglementation du pays en vigueur pour la destruction écologique de l‘appareil 10 Homologations/normes Normes d’essai et réglementations (→ 8 Données techniques) La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com → Recherche d'une fiche technique → CR0451 → Plus de détails
