Type de produit	Afficheur numérique multifonction pour signaux analogiques
Marque	IFM
Modèle	DX2043
Dimensions (L x H x P)	96 x 48 x 116 mm
Découpe de montage	91 x 43 mm
Poids	Environ 200 g
Alimentation (DC)	18 ... 30 VDC, protection contre inversion de polarité
Alimentation (AC) - option	115 ... 230 VAC (50 ... 60 Hz) – pour variantes DX204x
Consommation (DC)	Env. 100 mA (non raccordée)
Consommation (AC)	Env. 3 VA (non raccordée)
Type d'affichage	LCD avec rétroéclairage, 7 segments, symboles et unités
Plage d'affichage	-99999999 ... [phone] (8 décades hors signe)
Hauteur des chiffres	13 mm
Couleurs d'affichage	Rouge, vert, jaune (sélectionnable)
Indice de protection	IP65 face avant, IP20 face arrière
Entrées analogiques	2 entrées universelles 16 bits : -10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA
Sortie analogique	1 sortie 16 bits : -10 ... +10 V ou 0 ... 20 mA ou 4 ... 20 mA
Entrées de contrôle	3 entrées HTL-PNP (LOW 0-3 V, HIGH 9-30 V), fréquence max. 10 kHz
Sorties de contrôle	4 sorties PNP (5-30 V, 200 mA par voie)
Interface IO-Link	Révision 1.1, type de transmission COM3, port maître type A
Température de fonctionnement	-20 °C ... 60 °C
Température de stockage	-25 °C ... 70 °C
Matériau du boîtier	ABS, UL 94 V-0
Montage	Installation sur tableau de commande (encastré)
Fonctions principales	Affichage simple/duo, totalisation, linéarisation (24 points), tare, alarmes de présélection, calculs (+, -, ×, ÷)
Entretien	Nettoyer avec un chiffon doux non traité chimiquement. Aucun entretien régulier nécessaire.
Réparabilité	Réparation uniquement par le fabricant. Toute ouverture non autorisée annule la garantie.

FOIRE AUX QUESTIONS - DX2043 IFM

Comment configurer l'appareil pour la première fois ?

Appuyez sur l'écran tactile pendant 3 secondes pour accéder au menu de paramétrage. Utilisez les touches fléchées pour naviguer et [OK] pour confirmer. Réglez d'abord le mode de fonctionnement (SINGLE, DUAL, etc.) dans le menu GENERAL MENU.

Comment modifier l'unité affichée ?

Dans le menu IN 1 PROPERTIES ou IN 2 PROPERTIES, sélectionnez le paramètre SCALE UNITS. Vous pouvez choisir parmi des unités prédéfinies (V, A, kg, etc.) ou créer une unité personnalisée avec l'option Edit Unit (16 caractères max).

Comment raccorder un capteur analogique ?

Raccordez le capteur aux bornes 6 (entrée 1) et 5 (AGND) pour l'entrée tension, ou en configuration courant. Assurez-vous de configurer le type d'entrée (tension ou courant) dans le menu IN 1 PROPERTIES avant de connecter le capteur.

Comment utiliser la fonction de totalisation ?

Activez TOTALIZATION dans le menu IN 1 PROPERTIES. Ensuite, dans IN 1 TOTALIZATION, réglez la base de temps (SECONDES, MINUTES, HEURES ou COMMANDE) et le diviseur. La valeur totalisée s'affiche en sélectionnant INPUT 1 TOTAL comme source d'affichage.

Que faire en cas d'erreur 'MAXIMUM DISPLAY VALUE' ?

Cette erreur apparaît lorsque la valeur affichée dépasse [phone]. Réduisez l'échelle en modifiant les paramètres START VALUE et END VALUE dans IN 1 PROPERTIES, ou utilisez un diviseur dans le menu LINKAGE PROPERTIES si vous utilisez une liaison.

Comment configurer une sortie analogique ?

Dans le menu ANALOG OUT MENU, sélectionnez la source (ANALOG SOURCE), le format (tension ou courant), puis définissez les valeurs ANALOG START et ANALOG END qui correspondent à la plage de la sortie. Ajustez le gain et le décalage si nécessaire.

Comment verrouiller l'écran tactile ?

Vous pouvez verrouiller l'écran via une entrée de contrôle : dans le menu COMMAND MENU, affectez la fonction KEY LOCK à l'une des entrées Ctrl In (1 à 3). Configurez l'entrée en ACTIVE HIGH ou ACTIVE LOW. Un signal sur cette entrée verrouillera l'écran.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : SINGLE (une entrée), DUAL (deux entrées indépendantes), IN1+IN2 (addition), IN1-IN2 (soustraction), IN1xIN2 (multiplication), IN1/IN2 (division). Sélectionnez dans le menu GENERAL MENU, paramètre OPERATIONAL MODE.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et non traité chimiquement pour essuyer la surface du boîtier. N'utilisez pas de produits abrasifs ou solvants. Débranchez l'alimentation avant tout nettoyage.

Où trouver la déclaration de conformité ?

La déclaration de conformité UE et les homologations sont disponibles sur le site www.ifm.com. Consultez la rubrique de votre produit ou contactez le support IFM.

MODE D'EMPLOI DX2043 IFM

Notice d'utilisation

Afficheurs multifonctions

pour signaux standard analogiques

AX460

FR

Contenu

1 Remarque préliminaire 4
1.1 Symboles utilisés et averissements 4
2 Consignes de sécurité 5
3 Fonctionnement et caractéristiques 5
3.1 Fonctionnalités du produit : 6
4 Installation. 6
5 Généralité 7
5.1 Mode de fonctionnement 7
6 Dimensions et montage 8
7 Raccordement electrique 9
7.1 Alimentation en tension DC 9
7.2 Sortie tension auxiliaire 10
7.3 Entrees analogiques. 10
7.4 Entrées de contrôle 10
7.5 Sortie de reference 11
7.6 Sortie analogue (DX2043, DX2053) 12
7.7 Sorties de contrôle (DX20x2, DX20x3 DX20x5). 12
7.8 Alimentation en tension AC (DX204x) 13
7.9 IO-Link (DX2045, DX2055) 13
8 Fonctionnement / écran tactile 15
8.1 Affichages pour le paramétrage 15
8.2 Affichages pendant le fonctionnement 16
8.3 Messages d'erreur 17
9 Aperçu de paramètres / menus. 19
9.1 Aperçu 19
9.2 General Menu. 21
9.3 IN 1 Properties 22
9.4 IN 1 Linearization 25
9.5 IN 1 Totalization 25
9.6 IN 2 Properties 27
9.7 IN 2 Linearization 27
9.8 IN 2 Totalization 27
9.9 Linkage Properties 28
9.10 IO-Link Properties 29
9.11 Preselection Values 30
9.12 Preselection 1 Menu. 30
9.13 Preselection 2 Menu. 33
9.14 Preselection 3 Menu. 34
9.15 Preselection 4 Menu. 35
9.16 Analog Out Menu 36
9.17 Command Menu. 37

9.18 Display Menu 39
10 Linearisation 43
11Données techniques. 45
12 Maintenance, réparation et élimination. 47

12.1 Entretien 47
12.2 Nettoyage de la surface du boitier 47
12.3Reparation 47
12.4 Elimination des déchets 47

13 Homologations/normes. 47

FR

Licences et marques

Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives.

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés et averissements

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

AVERTISSEMENT!

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

ATTENTION!

Avertissement de dommages corporels.

Danger de blessures legères, réversibles.

ATTENTION!

Avertissement de dommages matériels.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à être intégré dans un système. L'installateur du système est responsable de la sécurité du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par des normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Des interventions sur l'appareil ne sont pas permises.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.
• Remplacer les apparèils endommages, sinon les données techniques et la sécurité seront affectées.

3 Fonctionnement et caractéristiques

Cet apparéil est exclusivement concu pour l'utilisation dans des machines et installations industriielles. Des applications d'une autre nature ne correspondant pas aux dispositions et relevant de la responsabilité exclusive de l'utilisateur. Le fabricant décline toute responsabilité pour des déteriorations qui sont dues à une mauvaise utilisation. L' apparéil doit uniquement être installé comme prescrit et utilisé dans un état technique impeccable correspondant aux données techniques. L' apparéil n'est pas approprié pour les zones protégées contre les explosions ainsi que les applications exclues par la norme DIN EN 61010-1.

3.1 Fonctionnalités du produit :

• Appareil multifonctions avec des modes de fonctionnement pour afficher l'entrée 1 et l'entrée 2 ainsi que des liaisons de l'entrée 1 + l'entrée 2, l'entrée 1 - l'entrée 2, l'entrée 1 x l'entrée 2, l'entrée 1 : entrance 2

• 2 entrées analogiques 16 bit universelles pour -10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA
  Sortie de reference pour 10V pour le potentiometre 1≥ kOhm

• Affichage à 7 segments avec symboles et unités

• Paramétrage à l'aide de langage clair et écran tactile

• Sortie tension auxiliaire 24 VDC pour l'alimentation de générateurs d'impulsions

Totalisateur pour chaque entrée
- Linéarisation avec 24 points de données par entrée

• Fonctions comme l'ajout d'une tare, calcul de la valeur moyenne, intervalles d'échantillonnage pour chaque entrée
  Boitier standard pour montage encastré de 96× 48mm et indice de protection IP65 (front)

4 Installation

L'appareil ne peut être installé et utilise que dans un environnement correspondant à la plage de température admissible. S'assurer d'une ventilation suffisante et éviter le contact direct de l'appareil avec des gaz et liquides chauds ou agressifs.

Avant l'installation et des travaux d'entretien, l'appareil doit être débranché de toute source de tension. S'assurer également que le contact avec une source de tension débranchée ne constitue aucun risque.

Des apparèils alimentés en tension alternative ne peuvent être raccordés qu'à l'aide d'interrupteurs / disjoncteurs de puissance au réseau BT. Ce commutateur doit être positionné à proximité de l'appareil et marqué comme dispositif d'interruption.

Les câbles entrants et sortants de bassé tension doivent avoir une isolation double et être renforcés en présence de câbles dangereux et conducteurs (circuits TBTS).

Utiliser exclusivement des cables dont les caractéristiques et isolations sont adaptées aux plages de tension et de température prévues. De plus, respecter les standards spécifique qui s'appliquent aux apparciels et aux pays en ce qui concerne leur structure, leur forme et leur qualité. Vous trouvez des informations sur les sections pour les bornes à vis dans les données techniques.

Avant la mise en service, assurer le bon positionnement de toutes les connexions et tous les cables dans les bornes à vis. Toutes les bornes à vis (meme non utilisées) doivent être visées jusqu'à la butée afin d'assurer une fixation fiable résistance aux chocs et vibrations.

Limiter les surtensions sur les connexions de l'appareil aux valeurs de la catégorie de surtension II.

Quant au lieu de montage, au câblage, aux conditions environnantes ainsi qu'au blindage et la mise à la terre du câblage, les standards généraux pour la construction d'armoires électriques dans l'industrie des machines ainsi que les prescriptions de blindage du fabricant sont applicables.

FR

5 Généralité

L'appareil est un afficheur pour signaux analogiques (-10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA) et pour montage en armoire électrique.

5.1 Mode de fonctionnement

Toutes les fonctions sont à configurer dans le menu de paramètres. L'appareil peut être utilisé dans les modes de fonctionnement suivants :

• SINGLE:

Fonctionnement à une voie de l'entrée 1.

DUAL:

Fonctionnement à deux voies des entrées 1 et 2.

IN1+IN2:

Fonctionnement à deux voies des entrées 1 et 2 avec liaison addition.

IN1-IN2:

Fonctionnement à deux voies des entrées 1 et 2 avec liaison soustraction.

IN1xIN2:

Fonctionnement à deux voies des entrées 1 et 2 avec liaison multiplication.

IN1/IN2:

Fonctionnement à deux voies des entrées 1 et 2 avec liaison division.

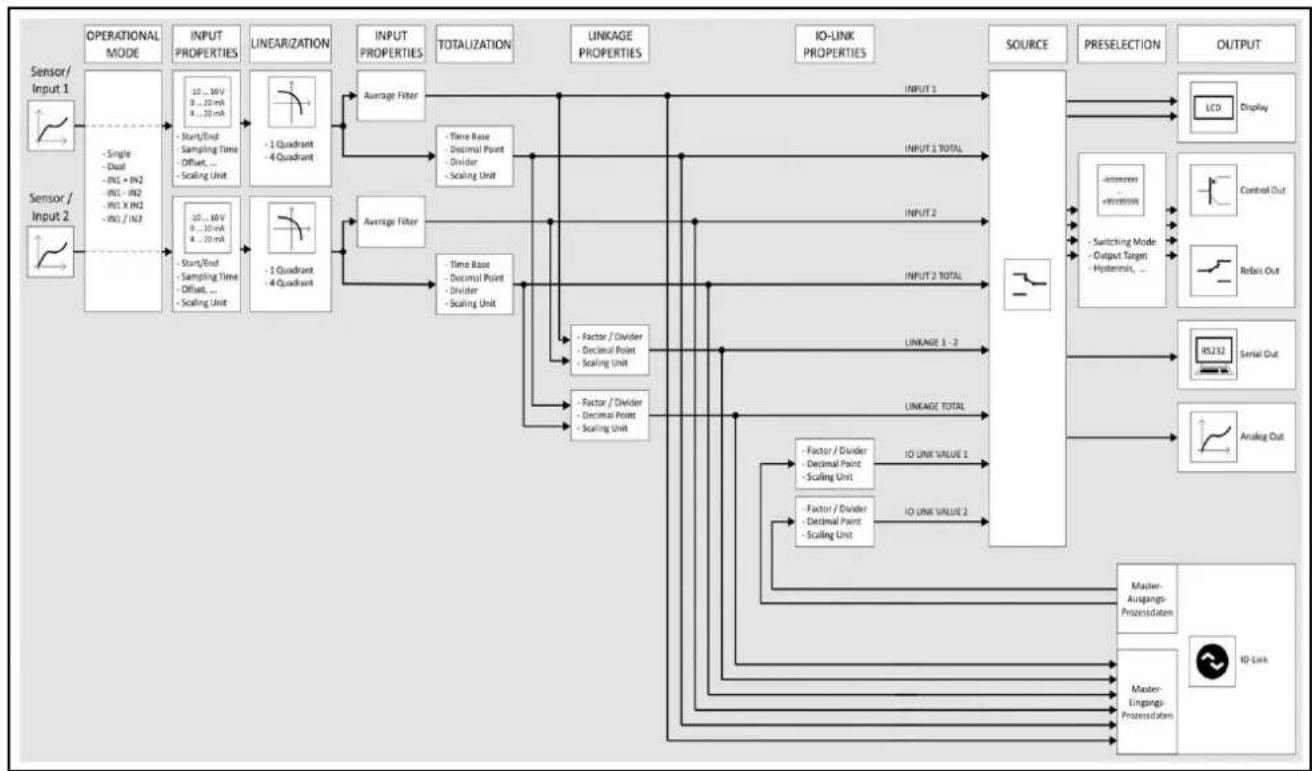

Diagramme fonctionnel

6 Dimensions et montage

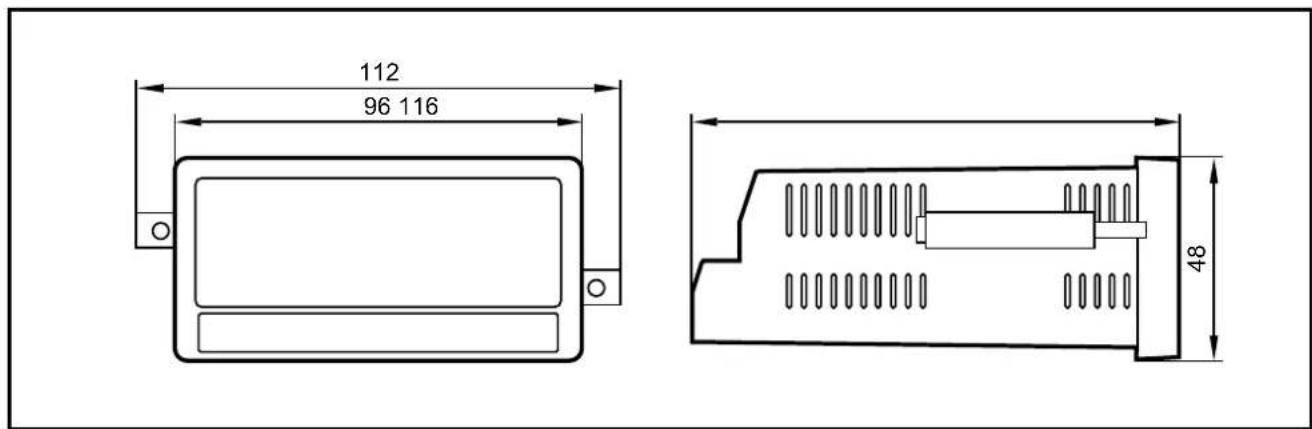

Découper le tableau de commande (91 x 43 mm) et monter l'appareil dans la découpe à l'aide des 2 vis de fixation.

7 Raccordement electrique

ATTENTION!

Ne raccarder l'interface IO-Link qu'aupres le raccordement de la tension d'alimentation.

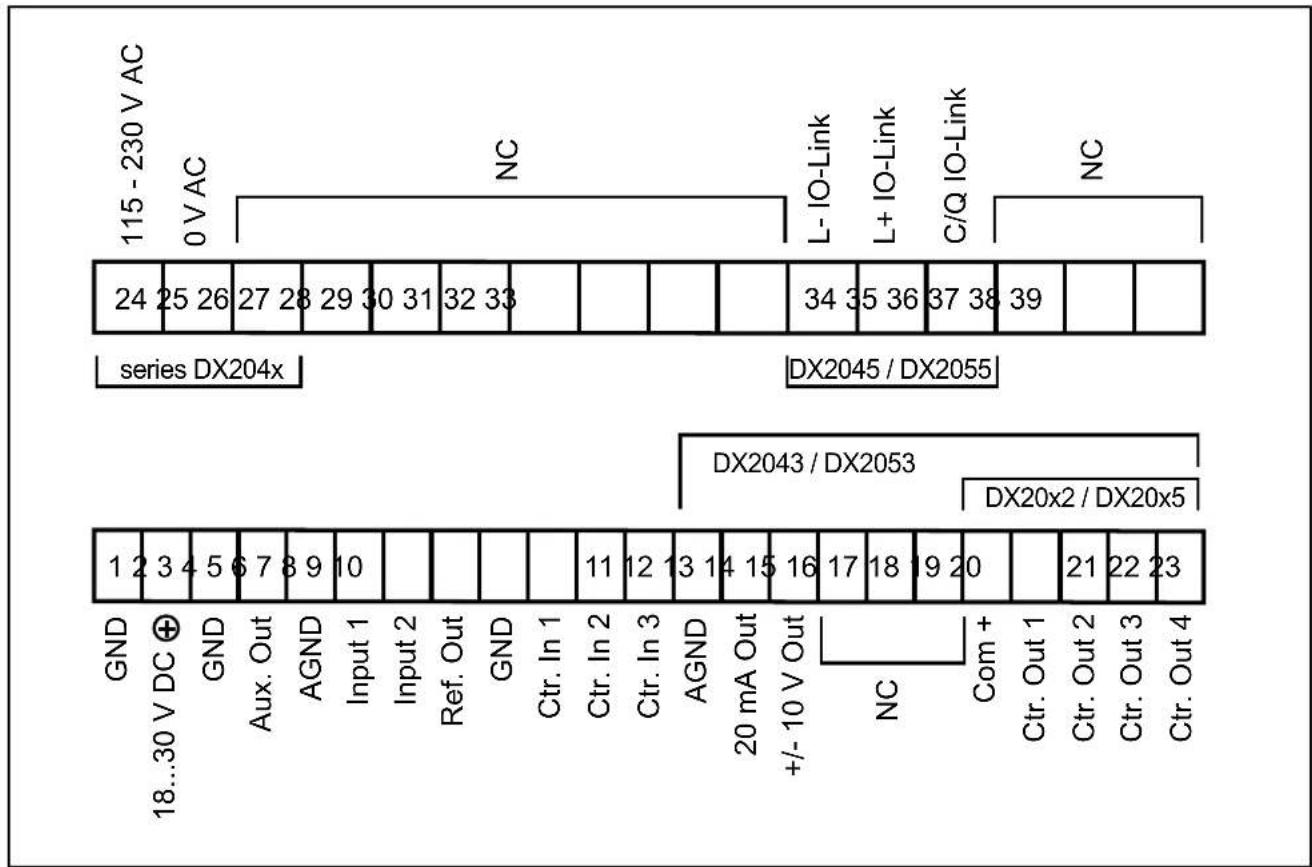

Connexions au dos du boitier

Les bornes 16, 17 et 18 ne doivent pas etre utilisées!

7.1 Alimentation en tension DC

L'appareil peut être alimenté via les bornes 1 et 2 avec une tension continue entre 18 et 30 V DC. La consommation dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'éleve typiquement à une valeur de 100 mA environ (augmentée du courant prélevé par le généateur d'impulsions sur la sortie tension auxiliaire).

Toutes les connexions GND sont reliées en interne.

7.2 Sortie tension auxiliaire

Une tension auxiliaire est disponible sur les bornes 3 et 4 pour l'alimentation des capteurs / générateurs d'impulsions.

La tension de sortie dépend de l'alimentation de l'appareil :

• En cas d'alimentation DC de l'appareil, la tension de sortie est d'environ 1 V en-dessous de l'alimentation en tension fournie sur les bornes 1 et 2 et ne doit pas être chargée avec plus de 250mA .
• En cas d'alimentation AC de l'appareil, la tension de sortie est d'environ 24 VDC (± 15%) et peut être chargeée avec 150mA maximum tant que la température ne dépasse pas 45^ . En cas de températures plus élevées, le courant de sortie maximum se réduit à 80mA .

7.3 Entrées analogiques

Le potentiel de référence (AGND) pour les entrées analogiques est raccordé à la borne 5. Deux entrées analogiques 16 bit sont disponibles aux bornes 6 et 7. La configuration (entree tension ou courant) est reglee dans le menu IN 1 / IN 2 Properties.

Avant de raccorder le détecteur, la configuration (entree tension ou courant) doit etre reglee!

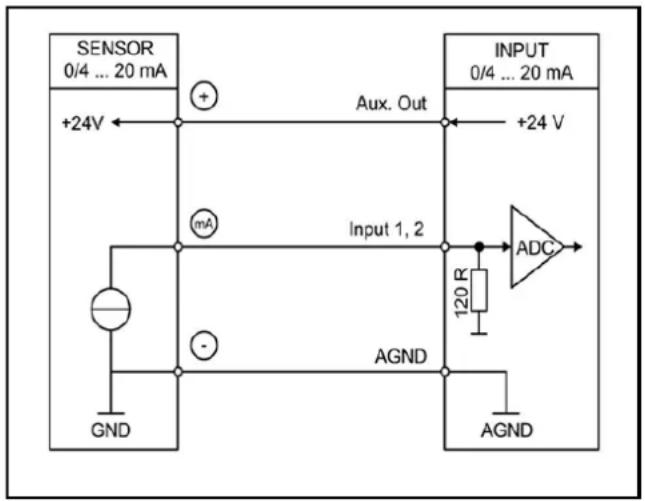

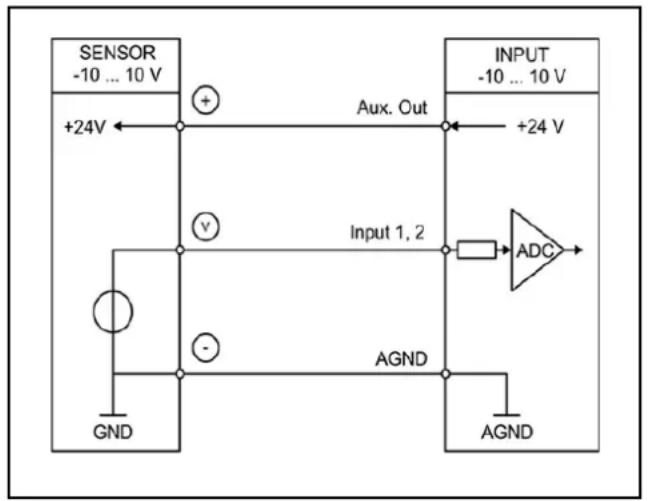

Raccordement des entrées analogiques :

Entrée tension Entrée courant

7.4 Entrées de contrôle

Trois entrées de contrôle HTL-PNP sont disponibles sur les bornes 10, 11 et 12.

Ces entrées sont configurable dans le menu de paramètres et utilisées pour des fonctions qui sont à executer en externe, telles que la remise à zéro de la valeur affichée, le changement de l'affichage, le verrouillage de l'écran tactile ou le déblocage des sorties de contrôle.

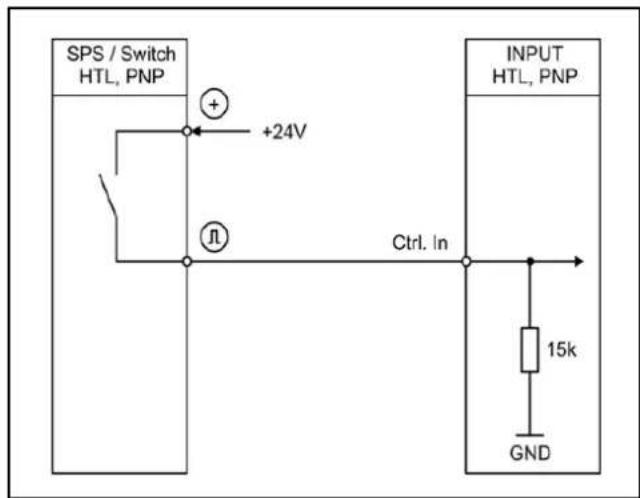

Raccordement des entrées de contrôle

Les entrées de contrôle ouvertes sont toujours "LOW".

Les étages d'entrée sont adaptés aux signaux commande électroniques.

Remarque concernant les contacts de commutation mécaniques : Si, exceptionnellement, il est nécessaire d'utiliser des contacts mécaniques en tant que source d'impulsions, il faut ajouter un condensateur externe usuel d'environ 10~ F entre les bornes entre GND (-) et l'entrée correspondante (+). Ainsi, la fréquence d'entrée maximum est amortie à d'environ 20Hz ce qui évite tout rebondissement.

Une sortie de referencia de 10V est disponible à la borne 8. Cette sortie ne doit pas être chargeée avec plus de 10mA . La sortie de referencia peut, par exemple, être utilisée pour raccorder un potentiamètre.

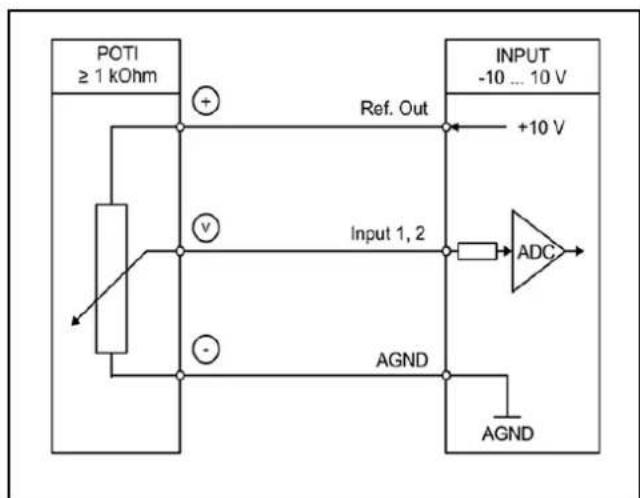

Sortie de reférence avec potentiomètre

7.6 Sortie analogue (DX2043, DX2053)

Une sortie 16 bit analogue est disponible aux bornes 13 et 14 / 15.

Cette sortie peut être configurée et mise à l'échelle dans l'ANALOG MENU. La configuration suivante est possible :

Sortie de tension: -10 ... +10 V
Sortie de courant: 0 ... 20 mA
Sortie de courant: 4 ... 20 mA

La sortie analogue est proportionnelle à la valeur affichée et se refère au potentiel AGND.

Les bornes AGND et GND sont raccordées entre elles en interne.

Le fonctionnement parallele des sorties en tension et en courant n'est pas admissible!

7.7 Sorties de contrôle (DX20x2, DX20x3 DX20x5)

Quatre sorties de contrôle sont disponibles sur les bornes 20, 21, 22 et 23.

Les conditions de commutation peuvent être régées dans le PRESELECTION MENU.

Les sorties Ctrl. Out 1 - Ctrl. Out sont des sorties PNP rapides avec une puissance de commutation de 5 - 30V / 200mA par voie.

La tension de commutation est déterminée par la tension à la borne 19 (Com+). Pour commuter des charges inductives, il est conseilé de prendre des mesures d'amortissement externes. L'etat de commutation est indiqué comme C1 - C4 sur l'afficheur (affichage avec unité et ligne d'etat).

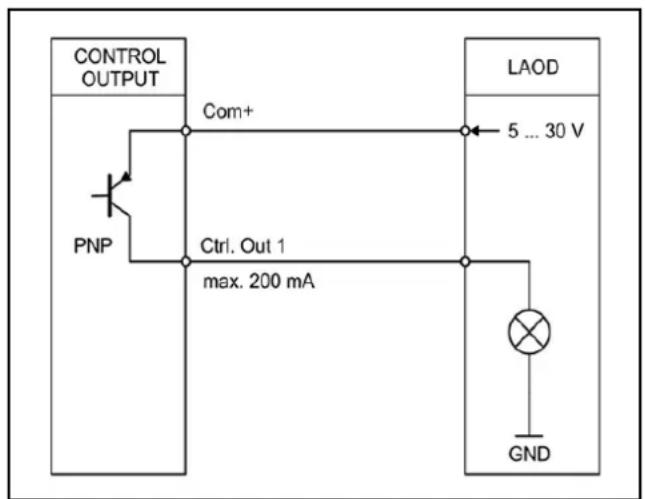

Raccordement des sorties de contrôle

7.8 Alimentation en tension AC (DX204x)

Par les bornes 24 et 25, l'appareil peut être alimenté avec une tension alternative entre 115 et 230 V AC. La consommation dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'éleve typiquement à une valeur de 3 VA environ (augmentée du courant prélevé par le générateur d'impulsions sur la sortie tension auxiliaire.

Ne raccorder l'interface IO-Link qu'aupres le raccordement de la tension d'alimentation.

FR

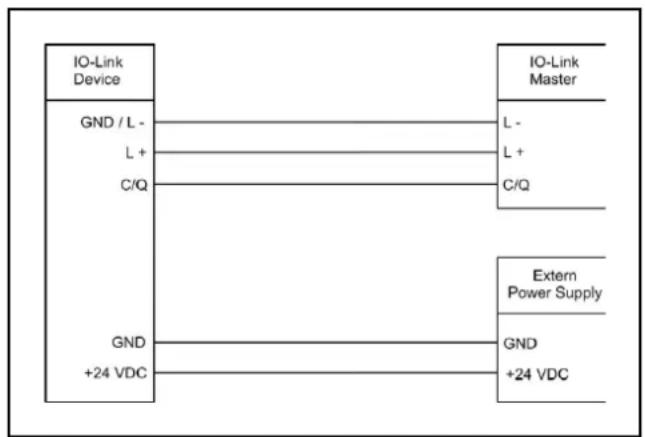

Une interface pour le raccordement à un maître IO-Link est disponible sur les bornes 34, 35 et 36. L'unité d'affichage doit être raccordée à une alimentation en tension séparée (AC ou DC).

Interface IO-Link

L'appareil peut être utilisé de deux manières comme un apparéil IO-Link :

• Affichage de 2 valeurs process de sortie : Le maître IO-Link transmet cycliquement 2 valeurs process de sortie. Les deux valeurs peuvent être paramétrées / mises à l'échelle dans le menu IO LINK PROPERTIES.

• Affichage pour capteurs analogiques et la transmission de 6 valeurs process d'entrée :

Le maître IO-Link reçoitcycliquement 6 valeurs process d'entrée.

Les valeurs suivantes sont transmises :

Valeur 1: résultat de l'entrée 1
Valeur 2: résultat de l'entrée 2
Valeur 3 : résultat de la liaison de l'entrée 1 avec l'entrée 2
Valeur 4: résultat de la totalisation de l'entrée 1

Valeur 5: résultat de la totalisation de l'entrée 2
Valeur 6 : résultat de la totalisation de la liaison de l'entrée 1 avec l'entrée 2 Ces fonctions sont définies dans le maître IO-Link.

8 Fonctionnement / écran tactile

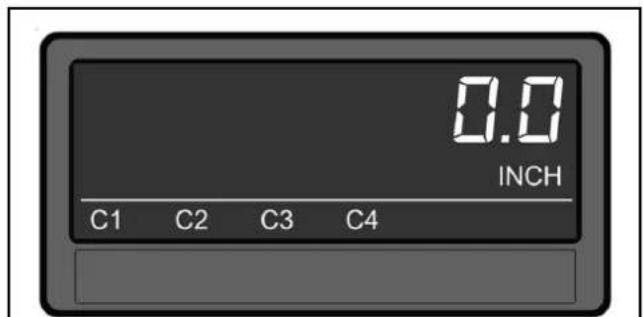

8.1 Affichages pour le paramétrage

Les menus de paramètres individuels et leurs paramètres sont décrits dans un chapitre séparé ( 9 Aperçu de paramètres / menus).

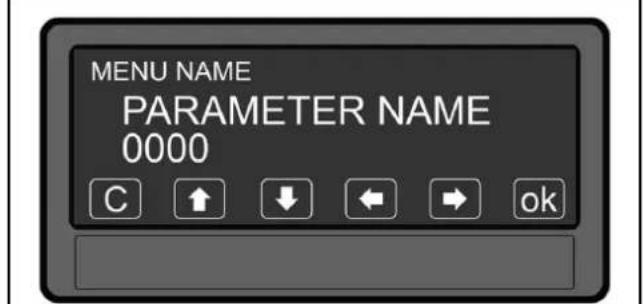

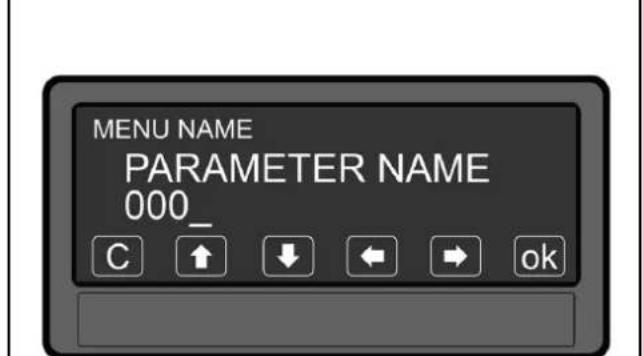

Paramétrage de l'appareil :

Afin de régler des paramètres de l'appareil, dévelopir l'écran tactile appuyé pendant 3 secondes.

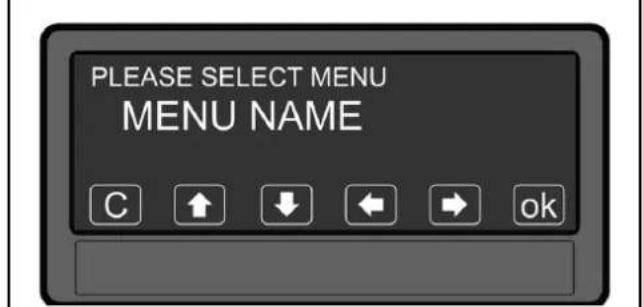

Selectionner le menu :

A l'aide des touches flèche, le menu de paramètres souhaïte peut être sélectionné et confirmé avec OK. Le bouton [C] ferme la sélection de menu.

Selectionner les paramétres :

A l'aide des touches flèche, le paramètre souhaïte peut être sélectionné et confirmé avec OK. Le bouton [C] ferme la sélection des paramétres.

Editor un paramètre :

Quand la valeur de paramètre clignote, elle peut ettre editeda a l'aide des touches flche et sauvegardee avec OK.

Le bouton [C] ferme l'edition.

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu.

8.2 Affichages pendant le fonctionnement

Les affichages suivants sont disponibles. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains de ces affichages sont affichés.

La source (entree 1, entree 2, ...) pour un affichage à une ligne ou à deux lignes ainsi que pour un grand affichage est définie dans le DISPLAY MENU.

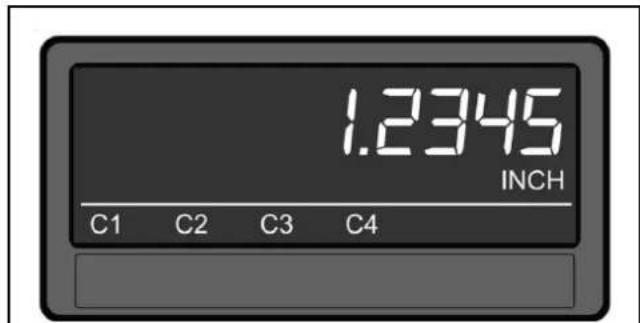

Affichage à une ligne avec unité et ligne d'etat :

Afin d'acceder au prochain affichage, appuyer sur l'écran tactile.

Uniquement pour DX20x2, DX20x3 et DX20x5.

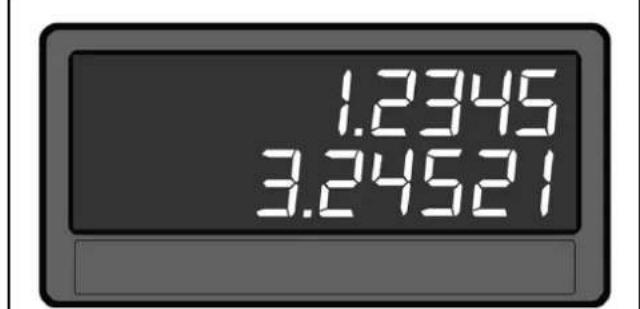

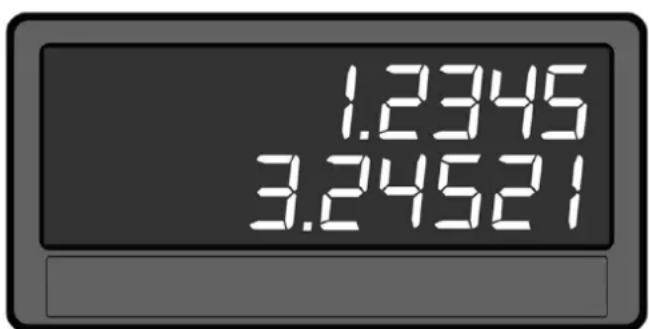

Affichage à deux lignes :

Afin d'acceder au prochain affichage, appuyer sur l'écran tactile.

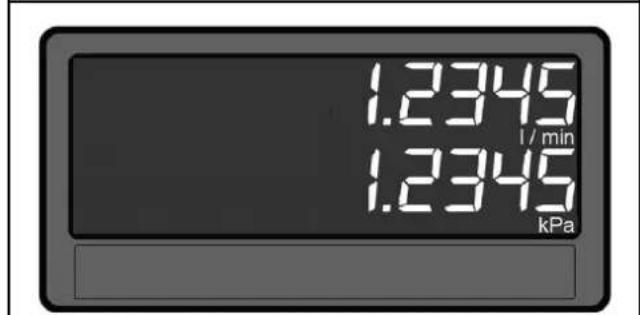

Affichage à deux lignes avec unités :

Afin d'acceder au prochain affichage, appuyer sur l'écran tactile.

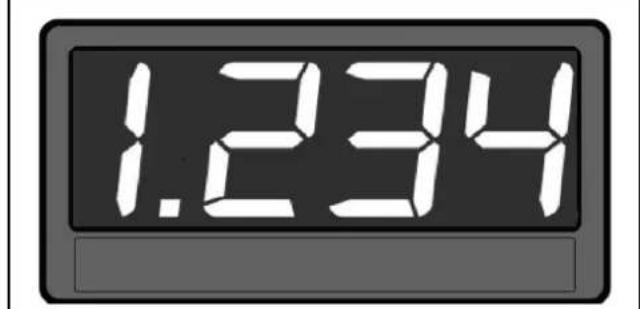

Grand affichage (4 digits):

Afin d'acceder au prochain affichage, appuyer sur I'ecran tactile.

Seulement si le paramètre LARGE DISPLAY est activé

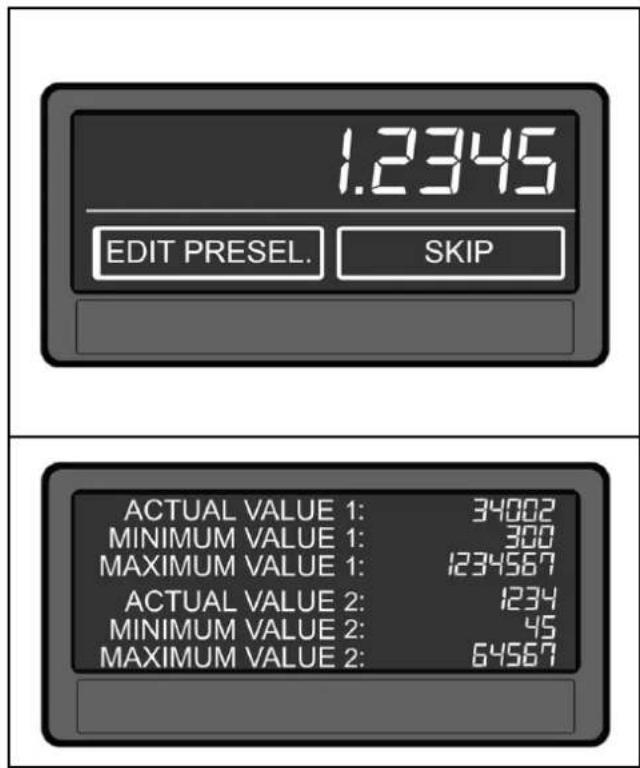

Affichage avec fonction de démarrage rapide pour entrer les valeurs de préselection (Preselection Values):

Afin d'acceder au prochain affichage, appuyer sur la partie supérieure de l'écran tactile ou sur SKIP.

Uniquement pour DX20x2, DX20x3 et DX20x5.

Affichage des valeurs Actual / Min / Max de l'entrée 1 et l'entrée 2:

Afin d'acceder au prochain affichage, appuyer sur l'écran tactile.

8.3 Messages d'erreur

Message d'erreur affiché Description
ERROR: MAXIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est supérieure à + 99 999 999.
ERROR: MINIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est inférieure à - 99 999 999.
ERROR: MAX. TOP DISPLAY VALUE La valeur affichée supérieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. TOP DISPLAY VALUE La valeur affichée supérieure de l'affichage à deux lignes est inférieure à - 99 999 999.
Message d'erreur affché Description
ERROR: MAX. DOWN DISPLAY VALUE La valeur	affichée inférieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. DOWN DISPLAY VALUE La valeur	affichée inférieure de l'affichage à deux lignes est inférieure à - 99 999 999.
ERROR: MAX. LARGE DISPLAY VALUE La valeur	affichée du grand affichage est supérieure à + 9999.
ERROR: MIN. LARGE DISPLAY VALUE La valeur	affichée du grand affichage est inférieure à - 9999.

Les messages d'erreur décrits disparaisent automatiquement des que la valeur affichée reste dans la plage possible.

9 Aperçu de paramètres / menus

9.1 Aperçu

Cette section permet un aperçu des menus individuels et de leurs paramètres. Le nom de menu respectif est indiqué en gras, les paramètres qui font partie du menu sont positionnés directement sous le nom du menu. Les valeurs par défaut sont sur lignées en gris. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains menus sont affichés.

La structure de menu suivante est valable à partir de la version 06B du logiciel.

Menu / paramètre Menu / paramètre
GENERAL MENU IN 1 TOTALIZATION
OPERATIONAL MODE TIME BASE
PIN PRESELECTION DIVIDER
PIN PARAMETER DECIMAL POINT
BACK UP MEMORY SCALE UNITS
FACTORY SETTINGS
	IN 2 PROPERTIES
IN 1 PROPERTIES CONFIGURATION
CONFIGURATION START VALUE
START VALUE END VALUE
END VALUE DECIMAL POINT
DECIMAL POINT SCALE UNITS
SCALE UNITS	SAMPLING TIME (S)
SAMPLING TIME (S)	AVERAGE FILTER
AVERAGE FILTER	OFFSET
OFFSET	LINEARIZATION
LINEARIZATION	TOTALIZATION
TOTALIZATION
	IN 2 LINEARIZATION
IN 1 LINEARIZATION P1(X)
P1(X)	P1(Y)
P1(Y)	P2(X)
P2(X)	P2(Y)
P2(Y)	...
...	P24(X)
P24(X)	P24(Y)
P24(Y)

FR

Menu / paramètre Menu / paramètre
IN 2 TOTALIZATION PRESELECTION 1 MENU
TIME BASE SOURCE 1
DIVIDER MODE 1
DECIMAL POINT HYSTERESIS 1
SCALE UNITS PULSE TIME 1 (S)
	OUTPUT TARGET 1
LINKAGE PROPERTIES OUTPUT POLARITY 1
FACTOR OUTPUT LOCK 1
DIVIDER START UP DELAY 1 (S)
ADDITIVE VALUE EVENT COLOR 1
DECIMAL POINT
SCALE UNITS PRESELECTION 2 MENU
	SOURCE 2
IO LINK PROPERTIES MODE 2
IN1 FACTOR HYSTERESIS 2
IN1 DIVIDER PULSE TIME 2 (S)
IN1 ADDITIVE VALUE OUTPUT TARGET 2
IN1 DECIMAL POINT OUTPUT POLARITY 2
IN1 SCALE UNITS	OUTPUT LOCK 2
IN2 FACTOR START UP DELAY 2 (S)
IN2 DIVIDER EVENT COLOR 2
IN2 ADDITIVE VALUE
IN2 DECIMAL POINT	PRESELECTION 3 MENU
IN2 SCALE UNITS	SOURCE 3
	MODE 3
PRESELECTION VALUES	HYSTERESIS 3
PRESELECTION 1	PULSE TIME 3 (S)
PRESELECTION 2	OUTPUT TARGET 3
PRESELECTION 3	OUTPUT POLARITY 3
PRESELECTION 4	OUTPUT LOCK 3
	START UP DELAY 3 (S)
	EVENT COLOR 3
PRESELECTION 4 MENU COMMAND MENU
SOURCE 4 INPUT 1 ACTION
MODE 4 INPUT 1 CONFIG
HYSTERESIS 4 INPUT 2 ACTION
PULSE TIME 4 (S) INPUT 2 CONFIG
OUTPUT TARGET 4 INPUT 3 ACTION
OUTPUT POLARITY 4 INPUT 3 CONFIG
OUTPUT LOCK 4
START UP DELAY 4 (S) DISPLAY MENU
EVENT COLOR 4 START DISPLAY
	SOURCE SINGLE
ANALOG OUT MENU SOURCE DUAL TOP
ANALOG SOURCE SOURCE DUAL DOWN
ANALOG FORMAT LARGE DISPLAY
ANALOG START	SOURCE LARGE
ANALOG END	COLOR
ANALOG GAIN (%) BRIGHTNESS (%)
ANALOG OFFSET (%)	CONTRAST
	SCREEN Saver (S)
	UP-DATE-TIME (S)
	FONT

9.2 General Menu

OPERATIONAL MODE Ce paramètre sélection la fonction de mesure (mode de fonctionnement) de l'appareil.
SINGLE	Fonctionnement à une voie (seulement entrée 1)
DUAL	Fonctionnement à deux voies (entree 1 et 2 séparémented)
IN 1 + IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison addition
IN 1 - IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison soustraction
IN 1 x IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison multiplication
IN 1 / IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison division

FR

PIN PRESELECTION Ce paramètre définit le code PIN pour le blocage pour la fonction de démarrage rapide afin d'entrer les valeurs de préselection dans le menu PRESELECTION VALUES (PIN d'urgence : 6079). Le blocage des boutons pour le démarrage rapide n'est conseilé qu'en combinaison avec le blocage des boutons pour tous les paramètres.
0000 Aucun blocage des boutons
...
9999 Accès après avoir entré le code PIN 9999
PIN PARAMETER Ce paramètre définit le code PIN pour le blocage des boutons pour tous les paramètres (PIN d'urgence : 6079).
0000 Aucun blocage des boutons
...
9999 Le paramétrage de l'appareil	n'est possible qu'après avoir entré le code PIN.
BACK UP MEMORY
NO pas de sauvegarde en cas de coupure tension.
YES L'appareil mémorise la valeur	actuelle en cas de coupure de courant. Seulement pour le totalisateur.
FACTORY SETTINGS
NO Les réglages usine ne sont pas charges.
YES Les réglages usine sont charges (valeurs par défaut sur fond gris).

9.3 IN 1 Properties

Les paramètres de l'entrée peuvent être définis dans ce menu

CONFIGURATION Ce paramètre définit la configuration de l'entrée 1.
-10 ... +10 V Entrée tension -10 ...	10 V
0 ... 20 MA Entrée courant 0...20 mA
4 ... 20 MA Entrée courant 4...20 mA
START VALUE Ce paramètre définit la valeur affichée en cas de signal d'entrée de 0 V, 0 mA ou 4 mA. Les signaux entre la START VALUE et la END VALUE se comportent proportionnellement.
-99999 Valeur minimale
0 Valeur par défaut
99999 Valeur maximale
END VALUE Ce paramètre définit la valeur affichée en cas de signal d'entrée de 10 V ou 20 mA. Les signaux entre la START VALUE et la END VALUE se comportent proportionnellement.
-99999 Valeur minimale
10000 Valeur par défaut
99999 Valeur maximale
DECIMAL POINT Ce règlage définit la position du point décimal.
NO Aucun point décimal
0000000.0 Point décimal à la position indiquée
000000.00 Point décimal à la position indiquée
00000.000 Point décimal à la position indiquée
0000.0000 Point décimal à la position indiquée
000.00000 Point décimal à la position indiquée
00.000000 Point décimal à la position indiquée
0.0000000.0 Point décimal à la position indiquée
SCALE UNITS Ce paramètre définit l'unité indiquée sur l'afficheur. Il n'influence pas la valeur affichée. Le point décimal, qui définit les positions après le point décimal, se règle via le paramètre DECIMAL POINT.
V Default
mV
A
mA
km/h
mph
feet/min
inch/min
g
kg
oz
W
kW
acier inox
mm
cm
m
inch
feet
C
F

K

1/sec

1/min

1/h

gal/min

Pa

kPa

%

Edit Unit Avec ce paramètre, une unité spécifique au client avec 16 digits maximum peut être editée. Appuyer sur [OK] pour ouvrir le menu "Edit Unit". Sélectionner l'unité avec les touches flèche. Maintenir appuyé la touche flèche pour faire défilier les unités. Sauvegarder avec [OK]. Quitter le "Edit Unit" avec [C].

!

"

#

$

%

&

'

( )

*

+

,

-

/

0

1

2

3

4

5

6

7

8

9

:

;

<

>

?

@

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

[

\

]

^

-

`

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

{

l

}

~

SAMPLING TIME (S) La valeur régée correspond à l'intervalle d'échantillonnage. Celle-ci définit l'intervalle en secondes entre les échantillonnages du signal analogique. Ce paramètre influence directement le temps de réponse de l'appareil.

0 001 Valeur minimale

0.01 Valeur par défaut

60 000 Valeur maximale

AVERAGE FILTER Fonction valeur moyenne optionnelle pour éviter des fluctuations d'affichage.

OFF Aucune fonction valeur moyenne

CYCLE FILTER 2 Fonction valeur moyenne en continu avec 2 cycles

CYCLE FILTER 4 Fonction valeur moyenne en continu avec 4 cycles

CYCLE FILTER 8 Fonction valeur moyenne en continu avec 8 cycles

CYCLE FILTER 16 Fonction valeur moyenne en continu avec 16 cycles

OFFSET Ce paramètre sert à régler le décalage du zéro / tare de l'entrée.

-99 999 Valeur minimale

0 Valeur par défaut

+99 999 Valeur maximale

LINEARIZATION Ce paramètre définit la fonction de linéarisation (→). Les points de linéarisation peuvent être régés dans le menu IN 1 / IN 2 LINEARIZATION.
OFF Aucune linéarisation

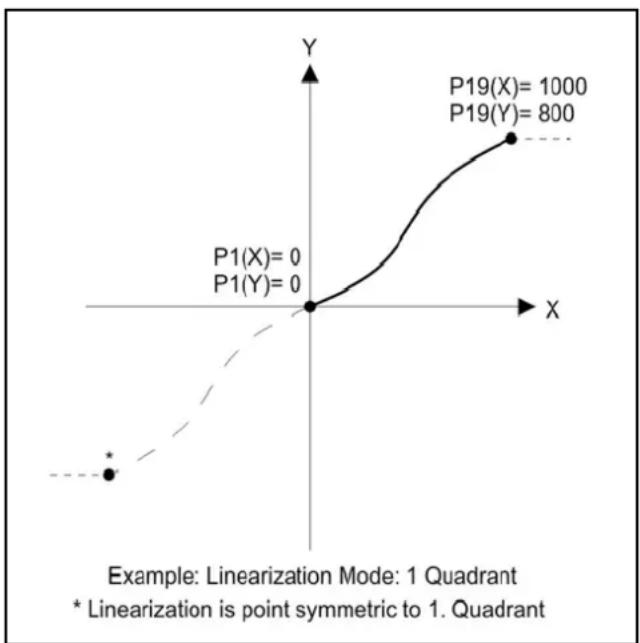

1 QUADRANT Linéarisation dans le 1er quadrant
4 QUADRANT Linéarisation dans les 4 quadrants
TOTALIZATION Ce paramètre active la fonction de totalisation. Les régles peuvent être effectuels dans le menu IN 1 / IN 2 TOTALIZATION. La totalisation dépend du mode de fonctionnement sélectionné (→ 9.5 IN 1 Totalization).
NO Aucune totalisation
YES Totalisation activée

FR

Les points de linéarisation pour l'entrée 1 sont définis dans ce menu. Ce menu est seulement affché si la linéarisation correspondante est selectionnée dans le menu IN 1 PROPERTIES () .

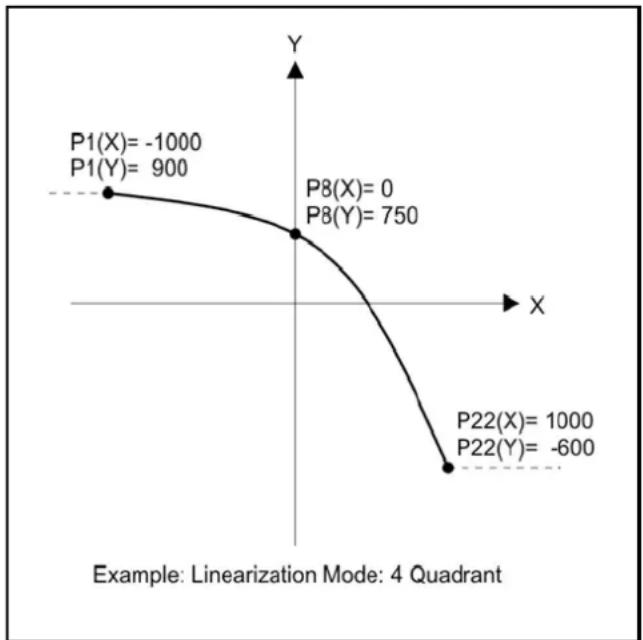

P1(X) ... P24(X) Coordonnée X du point de linéarisation Celle-ci représentée la valeur affichée généraee par l'appareil sans linéarisation en fonction du signal d'entrée.
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale
P1(Y) ... P24(Y) Coordonnée Y du point de linéarisation Ceci représentée la valeur affichée que l'appareil doit généraer à la place de la coordonnée X. Par exemple, P2(X) et remplace par P2(Y).
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale

Les paramètres pour la totalisation peuvent être définis dans ce menu. Ce menu est seulement affché si la totalisation a été activée dans le menu IN 1 PROPERTIES. Le totalisateur dépend du mode de fonctionnement sélectionné (voir le tableau suivant).

Mode de fonctionnement	Totalisateur INPUT 1 TOTAL INPUT 2 TOTAL LINKAGE TOTAL
SINGLE actif → 0 → 0
DUAL actif actif → 0
IN 1 + IN 2 actif actif Total 1 + Total 2
IN 1 - IN 2 actif actif Total 1 - Total 2
IN 1 x IN 2 actif actif → 0
IN 1 / IN 2 actif actif → 0

TIME BASE Ce paramètre définit la base de temps pour la totalisation. Il définit l'intervalle pour la détction des valeurs mesurées.
SECONDS Additionne la valeur actuelle à INPUT 1 TOTAL chaque seconde
MINUTES	Additionne la valeur actuelle à INPUT 1 TOTAL chaque minute
HOURS	Additionne la valeur Actuelle à INPUT 1 TOTAL chaque heures
COMMAND	Additionne la valeur actuelle de l'entrée 1 à INPUT 1 TOTAL avec la commande (ADD TO TOTAL 1) via la fonction de contrôle d'une entrée de contrôle (→ 9.17 Command Menu).
DIVIDER Ce paramètre définit le diviseur pour la totalisation.
1	Aucune division
10	Le résultat de la totalisation est divisé par 10.
100 Le résultat de la totalisation est divisé par 100.
1000	Le résultat de la totalisation est divisé par 1000.
DECIMAL POINT Ce réglage définit la position du point décimal.
NO Aucun point décimal
0000000.0	Point décimal à la position indiquée
000000.00	Point décimal à la position indiquée
00000.000	Point décimal à la position indiquée
0000.0000	Point décimal à la position indiquée
000.00000	Point décimal à la position indiquée
00.000000	Point décimal à la position indiquée
0.0000000	Point décimal à la position indiquée
SCALE UNITS Configuration de l'unité indiqué par l'afficheur (→ 9.3 IN 1 Properties)

9.6 IN 2 Properties

Les paramètres de l'entrée 2 peuvent être définis dans ce menu.

CONFIGURATION Configuration de l'entrée 2 (→ 9.3 IN 1 Properties)

START VALUE Valeur affichée de l'entrée 2 en cas de signal d'entrée de 0 V, 0 mA ou 4 mA (→ 9.3 IN 1 Properties)

END VALUE Valeur affichée de l'entrée 2 en cas de signal d'entrée de 10 V ou 20 mA (→ 9.3 IN 1 Properties)

DECIMAL POINT Réglage du point decimal (→ 9.3 IN 1 Properties)

SCALE UNITS Unité sur l'afficheur (→ 9.3 IN 1 Properties)

SAMPLING TIME (S) Intervalle d'échantillonnage de l'entrée 2 (→ 9.3 IN 1 Properties)

AVERAGE FILTER Fonction valeur moyenne optionnelle (→ 9.3 IN 1 Properties)

OFFSET Décalage du zéro / tare (→ 9.3 IN 1 Properties)

LINEARIZATION Fonction de linéarisation (→ 9.3 IN 1 Properties)

TOTALIZATION Fonction de totalisation (→ 9.3 IN 1 Properties)

Les points de linéarisation pour l'entrée 2 peuvent etre définis dans ce menu.

P1(X) ... P24(X) Coordonnée X du point de linéarisation (→ 9.4 IN 1 Linearization)

P1(Y) ... P24(Y) Coordonnée Y du point de linéarisation (→ 9.4 IN 1 Linearization)

Les paramètres pour la totalisation de l'entrée 2 peuvent être définis dans ce menu.

TIME BASE Base de temps pour la totalisation (→ 9.5 IN 1 Totalization)

DIVIDER Diviseur pour la totalisation (→ 9.5 IN 1 Totalization)

DECIMAL POINT Position du point decimal (→ 9.5 IN 1 Totalization)

SCALE UNITS Unité sur l'afficheur (→ 9.5 IN 1 Totalization)

Les paramètres pour le mode de fonctionnement lié peuvent être définis dans ce menu. Ce menu est seulement affché si un mode de fonctionnement avec liaison a été sélectionné dans le GENERAL MENU (par ex. IN 1 – IN 2). Pour utiliser un mode de fonctionnement lié, il faut d'abord régler les paramètres dans les menus IN 1 PROPERTIES et IN 2 PROPERTIES. Le résultat de la liaison peut ensuite être mis à l'échelle avec les paramètres suivants.

FACTOR Ce paramètre définit le facteur avec lequel le résultat de la liaison est décalé.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
DIVIDER Ce paramètre définit le diviseur avec lequel le résultat de la liaison est décalé.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
ADDITIVE VALUE Ce paramètre définit une constante qui est additionnée au résultat de la liaison.
-99999999 Valeur minimale
0 Valeur par défaut
99999999 Valeur maximale
DECIMAL POINT Ce réglage définit la position du point décimal (→ 9.5 IN 1 Totalization).
SCALE UNITS Configuration de l'unité indiqué par l'afficheur (→ 9.3 IN 1 Properties)

9.10 IO-Link Properties

Ce menu sert à définir les paramètres pour l'affichage des deux valeurs process de sortie.

Cette fonction est seulement disponible pour les apparciels DX2045 et DX2055.

IN1 FACTOR Ce paramètre définit le facteur par lequel la valeur reçue 1 est décalée.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
IN1 DIVIDER Ce paramètre définit le diviseur par lequel la valeur reçue 1 est décalée.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
IN1 ADDITIVE VALUE Ce paramètre définit une constante qui est additionné à la valeur 1 reçue.
-99999999 Valeur minimale
0 Valeur par défaut
99999999 Valeur maximale
IN1 DECIMAL POINT Ce réglage définit la position du point décimal pour la valeur 1 (→ 9.5 IN 1 Totalization).
IN1 SCALE UNITS Configuration de l'unité qui est affichée pour la valeur 1 (→ 9.3 IN 1 Properties)
IN2 FACTOR Ce paramètre définit le facteur par lequel la valeur 2 reçue est décalée (voir IOL IN1 FACTOR).
IN2 DIVIDER Ce paramètre définit le diviseur par lequel la valeur 2 reçue est décalée (voir IOL IN1 DIVIDER).
IN2 ADDITIVE VALUE Ce paramètre définit une constante qui est additionné à la valeur 1 reçue (voir IOL IN1 ADDITIVE VALUE).
IN2 DECIMAL POINT Ce réglage définit la position du point décimal pour la valeur 1 (→ 9.5 IN 1 Totalization).
IN2 SCALE UNITS Configuration de l'unité qui est affichée pour la valeur 1 (→ 9.3 IN 1 Properties)

Les valeurs de préselection et les seuils de commutation sont régés dans ce menu. Les valeurs de préselection / seuils de commutation s'entendant toujours pour le paramètre SOURCE sélectionné dans le PRESELECTION MENU.

Cette fonction est seulement disponible pour les apparciels DX20x2, DX20x3 et DX20x5.

PRESELECTION 1 Présélection / seuil de commutation 1
-99999999 Valeur de présélection	minimale
1000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 2 Présélection / seuil de commutation 2
-99999999 Valeur de présélection	minimale
2000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 3 Présélection / seuil de commutation 3
-99999999 Valeur de présélection	minimale
3000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 4 Présélection / seuil de commutation 4
-99999999 Valeur de présélection	minimale
4000 Valeur par défaut
[phone] Valeur de présélection	maximale

Les paramètres de la source de données, les conditions de commutation et d'autres définitions pour la valeur de préselection / le seuil de commutation 1 sont définies dans ce menu.

Cette fonction est seulement disponible pour les apparciels DX20x2, DX20x3 et DX20x5.

SOURCE 1 Ce paramètre définit la source de données pour la présélection 1. La totalisation dépend du mode de fonctionnement sélectionné (→ 9.5 IN 1 Totalization).

INPUT 1 La source de données est l'entrée 1

INPUT 2 La source de données est l'entrée 2

LINKAGE 1 - 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2

INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation

INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation

LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation

IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link

IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link

MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1

MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1

MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2

MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2

MODE 1Condition de commutation pour la préselection 1. Sortie / affichage commutent selon la condition suivante :

|RESULT|≥|PRES| Le résultat de la valeur affichée est supérieur ou égal au résultat de Preselection 1Avec Hysteresis 1 inégale à 0, la condition de commutation suivant s'en suit : Valeur affichée ≥ préselection 1 → ONValeur affichée < préselection 1 - hysteresis 1 → OFF

|RESULT|≤|PRES| Le résultat de la valeur affichée est inférieur ou égal au résultat de Preselection 1 (temporisation de démarrage (Start Up Delay) recommends)Avec Hysteresis 1 inégale à 0, la condition de commutation suivant s'en suit : Valeur affichée ≤ préselection 1 → ONValeur affichée > préselection 1 + hysteresis 1 → OFF

|RESULT|=|PRES| Le résultat de la valeur affichée est égal au résultat de Preselection 1. En combinaison avec Hysteresis il est possible de définir et de surveiller une bande de fréquences (Preselection +/- 1/2 Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivant s'en suit : Valeur affichée > préselection 1 + 1/2 hysteresis 1 → OFFValeur affichée < préselection 1 - 1/2 hysteresis 1 → OFF

RESULT≥PRES La valeur affichée est supérieure ou égale à la Preselection 1, p. ex.survivesseAvec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit : Valeur affichée ≥ préselection 1 → ONValeur affichée < préselection 1 - hysteresis 1 → OFF

RESULT≤PRES La valeur affichée est inférieure ou égale à la Preselection 1, p.ex.sousvitesse (temporisation de démarrage (Start Up Delay) recommends)Avec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit : Valeur affichée ≤ préselection 1 → ONValeur affichée > préselection 1 + hysteresis 1 → OFF

RESULT=PRES Valeur affichée égale à Preselection 1. En combinaison avec Hysteresis il est possible de définir et de surveiller une bande de fréquences (Preselection +/- ½ Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivant s'en suit : Valeur affichée > préselection 1 + ½ hysteresis 1 → OFF Valeur affichée < préselection 1 - ½ hysteresis 1 → OFF
RES≥PRES-TRAIL Préselection relative 1 :Valeur affichée supérieure ou égale à Preselection 2 - Preselection 1Preselection 1 étant la préselection relative de Preselection 2.
HYSTERESIS 1Hysteresis définissant le point de déclenchement pour la condition de commutation de préselection 1
0 aucune hysteresis de commutation
...
99999hysteresis de commutation de 99999
PULSE TIME 1 (S)Durée de l'impulsion de passage (en secondes) pour la condition de commutation de la préselection 1
0 000 Aucune impulsion de passage (signal statique)
...
60 000 Durée d'impulsion de 60 secondes
OUTPUT TARGET 1Affectation d'une sortie pour la condition de commutation de la préselection 1.Si plusieurs conditions de commutation sont affectées à une seule sortie, celle-ci est active)dès qu'une des conditions de commutation est replie.
NO aucune affectation
CTRL OUT 1 Affection de la condition de commutation à Ctrl. Out 1
CTRL OUT 2 Affection de la condition de commutation à Ctrl. Out 2
CTRL OUT 3 Affection de la condition de commutation à Ctrl. Out 3
CTRL OUT 4 Affection de la condition de commutation à Ctrl. Out 4
OUTPUT POLARITY 1Etat de commutation pour la condition de commutation de la préselection 1.
ACTIVE HIGH Active "HIGH"
ACTIVE LOW Active "LOW"
OUTPUT LOCK 1Autoblocage pour la condition de commutation de la préselection 1.
NO Aucun autoblocage
YES Autoblocage
START UP DELAY 1 (S) Temporisation de démarrage pour la condition de commutation de préselection 1. Fenêtre temporelle jusqu'à l'activation de la fonction de surveillance. Ce réglage ne s'applique qu'en cas des conditions de commutation |RESULT|≤|PRES| et RESULT≤PRES. (Start Up Delay 3 et 4 disponible d'une temporisation de démarrage automatique).
0 000 Aucune temporisation au démarrage
...
60 000 Temporisation de démarrage en secondes
EVENT COLOR 1 Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de préselection 1. Event Color 1 a la priorité la plus BASSE. Event Color 2 ... 4 peuvent écraser ce changement de couleur.
NO CHANGE Sans changement de couleur
CHANGE TO RED Changement de couleur en rouge
CHANGE TO GREEN Changement de couleur en vert
CHANGE TO YELLOW Changement de couleur en jaune

SOURCE 2 Source de données pour la préselection 2 (→ 9.12 Preselection 1 Menu)
MODE 2 Condition de commutation pour la préselection 2, (→ 9.12 Preselection 1 Menu) (excepté préselection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Préselection relative	Valeur affichée supérieure ou égale à Preselection 2 - Preselection 1 Preselection 1 étant la préselection relative de Preselection 2.
HYSTERESIS 2 Hystérésis de commutation pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu)
PULSE TIME 2 (S) Durée de l'impulsion de passage pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu)
OUTPUT TARGET 2 Affectation d'une sortie pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 2 Affection de la condition de commutation à Ctrl. Out 2
OUTPUT POLARITY 2 Etat de commutation pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu)

OUTPUT LOCK 2 Autoblocage pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu)

START UP DELAY 2 (S) Temporisation de démarrage pour la condition de commutation de la préselection 2 (→ 9.12 Preselection 1 Menu) (Start Up Delay 3 et 4 disponible d'une temporisation de démarrage automatique).

EVENT COLOR 2 Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la préselection 2, voir Preselection 1 Menu

SOURCE 3Source de données pour la présélection 3 (→ 9.12 Preselection 1 Menu)
MODE 3Condition de commutation pour la présélection 3, (→ 9.12 Preselection 1 Menu) (excepté présélection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Présélection relative 3 :Valeur affichée supérieure ou égale à Preselection 4 - Preselection 3Preselection 3 étant la présélection relative de Preselection 4.
HYSTERESIS 3Hystérésis de commutation pour la condition de commutation de la présélection 3 (→ 9.12 Preselection 1 Menu)
PULSE TIME 3 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 3 (→ 9.12 Preselection 1 Menu)
OUTPUT TARGET 3Affectation d'une sortie pour la condition de commutation de la présélection 3 (→ 9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 3 Affectation de la condition de commutation à Ctrl. Out 3
OUTPUT POLARITY 3Etat de commutation pour la condition de commutation de la présélection 3 (→ 9.12 Preselection 1 Menu)
OUTPUT LOCK 3Autoblocage pour la condition de commutation de la présélection 3 (→ 9.12 Preselection 1 Menu)
START UP DELAY 3 (S)Temporisation de démarrage pour la condition de commutation de la présélection 3. Ce réglage ne s'applique qu'en cas des conditions de commutation |RESULT|<=|PRES| et RESULT<=PRES.(Start Up Delay 1 et 2 disposent d'une temporisation de démarrage en fonction du temps).
OFF Aucune temporisation au démarrage
AUTO Temporisation de démarrage	automatique, jusqu'àu premierdépassement de la valeur de présélection / du seuil de commutation.

EVENT COLOR 3

Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la preselection 3, voir Preselection 1 Menu

SOURCE 4 Source de données pour la préselection 4 (→ 9.12 Preselection 1 Menu)
MODE 4 Condition de commutation pour la préselection 4, (→ 9.12 Preselection 1 Menu) (excepté préselection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Préselection relative	Valeur affichée supérieure ou égale à Preselection 3 - Preselection 4 Preselection 4 étant la préselection relative de Preselection 3.
HYSTERESIS 4 Hystérésis de commutation pour la condition de commutation de la préselection 4 (→ 9.12 Preselection 1 Menu)
PULSE TIME 4 (S) Durée de l'impulsion de passage pour la condition de commutation de la préselection 4 (→ 9.12 Preselection 1 Menu)
OUTPUT TARGET 4 Affectation d'une sortie pour la condition de commutation de la préselection 4 (→ 9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 4 Affection de la condition de commutation à Ctrl. Out 4
OUTPUT POLARITY 4 Etat de commutation pour la condition de commutation de la préselection 4 (→ 9.12 Preselection 1 Menu)
OUTPUT LOCK 4 Autoblocage pour la condition de commutation de la préselection 4 (→ 9.12 Preselection 1 Menu)
START UP DELAY 4 (S) Temporisation de démarrage pour la condition de commutation de la préselection 4 (→ 9.14 Preselection 3 Menu) (Start Up Delay 1 et 2 disponible d'une temporisation de démarrage en fonction du temps).
OFF Aucune temporisation au démarrage
AUTO Temporisation de démarrage	automatique, jusqu'àu premier dépassement de la valeur de préselection / du seuil de commutation.
EVENT COLOR 4 Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la préselection 4, voir Preselection 1 Menu

9.16 Analog Out Menu

Dans ce menu, les réglages de base de la sortie analogue peuvent être définis. Cette fonction est seulement disponible pour les apparèils DX2043 et DX2053.

ANALOG SOURCE Ce paramètre définit la source de données pour la sortie analogue. La totalisation dépend du mode de fonctionnement sélectionné (→ 9.5 IN 1 Totalization).
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 - 2 La source de données ées est le résultat de la liaison de l'entre 1 et l'entre 2
INPUT 1 TOTAL La source de données ées est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données ées est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données ées est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données ées est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données ées est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
ANALOG FORMAT Ce paramètre définit la caractéristique de la sortie. Pour le format de la sortie (-10 ... +10 V), la polarité de la sortie suit le signe de l'affichage (seulément en mode de fonctionnement COUNTER). La sortie analogique est proportionnelle à la valeur affichée.
-10...10V -10 ... +10 V
0...20MA 0 ... 20 mA
4...20MA 4 ... 20 mA
ANALOG START Ce paramètre sert à régler la valeur de démarrage du niveau analogue. La valeur de démarrage définit la valeur affichée à laquelle la sortie analogique fournit 0 V ou 0 / 4 mA.
-99999999 Valeur de démarrage minimale
0 Valeur par défaut
[phone] Valeur de démarrage maximale
ANALOG END Ce paramètre sert à régler la valeur finale du niveau analogue. La valeur finale définit la valeur affichée à laquelle la sortie analogique fournit sa valeur maximale +/- 10 V ou 20 mA.
-99999999 Valeur finale minimum
10000	Valeur par défaut
[phone] Valeur finale maximum
ANALOG GAIN (%)Ce paramètre sert à régler le niveau maximum. L'Analog Gain indique le niveau maximum de la sortie analogique en % en fonction de +/- 10 V ou 20 mA.Examples :101,00 correspond à un niveau de 10,2 V / 20 mA si la valeur "Analog End" est atteinte.95,00 correspond à un niveau de 9,5 V / 18 mA si la valeur "Analog End" est atteinte.
0.00 Niveau minimum
100.00 Valeur par défaut
110.00 Niveau maximum
ANALOG OFFSET (%)Ce paramètre sert à régler le décalage du zéro de la sortie.Example : 0,20 correspond à un niveau de 0,2 V / 0,4 mA si la valeur "Analog Start" est atteinte.
-99.99 D'écalage du zéro minimum
0 Valeur par défaut
+99.00 D'écalage du zéro maximum

9.17 Command Menu

INPUT 1 ACTION Ce paramètre définit la fonction de contrôle de l'entrée Ctrl. In 1. d = comportement de commutation dynamique (évaluation des fronts), INPUT CONFIG doit être régle à RISING/FALLING EDGE s = comportement de commutation statique (évaluation du niveau), INPUT CONFIG doit être régle à ACTIV LOW/HIGH
NO Aucune fonction.
TARA INPUT 1 La valeur de l'entrée	1 est mémorisée en tant que OFFSET de l'entrée 1.	d
TARA INPUT 2 La valeur de l'entrée	2 est mémorisée en tant que OFFSET de l'entrée 2.	d
TARA INPUT 1+2 La valeur de l'entrée	1 est mémorisée en tant que OFFSET de l'entrée 1, La valeur de l'entrée 2 est mémorée en tant que OFFSET de l'entrée 2.	d
RESET TOTAL 1	La valeur du totalisateur 1 est remise à 0.	d, s
RESET TOTAL 2	La valeur du totalisateur 2 est remise à 0.	d, s
RESET TOTAL 1+2	La valeur des totalisateurs 1 et 2 est remise à 0.	d, s
TEACH PRESEL. 1	La valeur de SOURCE 1 est mémorisée en tant que PRESELECTION 1.	d
TEACH PRESEL. 2	La valeur de SOURCE 2 est mémorisée en tant que PRESELECTION 2.	d
TEACH PRESEL. 3 La valeur de OURCE 3 est mémorisée en tant que PRESELECTION 3.		d
TEACH PRESEL. 4 La valeur deOURCE 4 est mémorisée en tant que PRESELECTION 4.		d
SCROLL DISPLAY Changement de l'affichage (→ 8.2 Affichages pendant le fonctionnement).		d
RESET MIN/MAX Remise à zéro des valeurs min. / max. d, s
CLEAR LOOP TIME N.A.
ACTIVATE N.A.
STORE DATA N.A.
TESTPROGRAM N.A.
SET RED COLOR Affichage allumé en rouge. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
SET GREEN COLOR L'affichage est vert. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
SET YELLOW COLOR L'affichage est jaune. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
FREEZE Gel de la valeur affichée. s
KEY LOCK	Blocage des boutons de l'écran tactile.	s
LOCK RELEASE	Déblocage de tous les sorties / relais.	d
SERIAL PRINT	N.A.
START PRESELECT	N.A.
ADD TO TOTAL 1	Additionne la valeur actuelle de l'entrée 1 à INPUT 1 TOTAL.	d
ADD TO TOTAL 2	Additionne la valeur actuelle de l'entrée 2 à INPUT 2 TOTAL	d
INC. BRIGHTNESS	Augmenter la luminosité de l'affichage	d, s
DEC. BRIGHTNESS	Réduire la luminosité de l'affichage	d, s
INPUT 1 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 1.
ACTIVE LOW	Activation en cas de "LOW" (statique)
ACTIVE HIGH	Activation en cas de "HIGH" (statique)
RISING EDGE	Activation en cas de front montant (dynamique)
FALLING EDGE	Activation en cas de front descendant (dynamique)
INPUT 2 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 2.Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 2 CONFIG Ce paramètre définit le comportement de commutation pour Ctrl. In 2. Voir allocation d'activation du paramètre INPUT 1 CONFIG.
INPUT 3 ACTION Ce paramètre définit la fonction de contrôle de l'entrée Ctrl. In 3. Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 3 CONFIG Ce paramètre définit le comportement de commutation pour Ctrl. In 3. Voir allocation d'activation du paramètre INPUT 1 CONFIG.

9.18 Display Menu

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu. La totalisation dépend du mode de fonctionnement sélectionné ( 9.5 IN 1 Totalization).

START DISPLAY Ce paramètre définit l'affichage de démarrage après la mise sous tension de l'appareil.
SINGLE Affichage à une ligne. La source de données doit être définie dans SOURCE SINGLE.
DUAL Affichage à deux lignes. Les sources de données doivent être définies dans SOURCE DUAL TOP / DOWN.
LARGE Grand affichage (seulement si le paramètre LARGE DISPLAY est activé). La source de données doit être définie dans SOURCE LARGE.
QUICKSTART Affichage avec fonction de démarrage rapide. Uniquement pour DX20x2, DX20x3, DX20x5.
MINIMUM / MAXIMUM Affichage des valeurs Actual / Minimum / Maximum de l'entrée 1 et l'entrée 2
DUAL WITH UNIT Affichage à deux lignes avec unités. Les sources de données doivent être définies dans SOURCE DUAL TOP / DOWN.
SOURCE SINGLE Ce paramètre définit la source de données de l'affichage à une ligne.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 - 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
SOURCE DUAL TOP Ce paramètre définit la source de données pour la première ligne de l'affichage à deux lignes.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximal, la source de données est l'entrée 2
SOURCE DUAL DOWN Ce paramètre définit la source de données pour la deuxième ligne de l'affichage à deux lignes.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
LARGE DISPLAY Ce paramètre active et désactive le grand affichage. La valeur affichée peut être divisée pour le grand affichage via le facteur d'échelle.
NO Grand affichage désactivé
1:1 Grand affichage avec facteur d'échelle 1:1
1:10 Grand affichage avec facteur d'échelle 1:10
1:100 Grand affichage avec facteur d'échelle 1:100
1:1000 Grand affichage avec facteur d'échelle 1:1000
1:10000 Grand affichage avec facteur d'échelle 1:10000
SOURCE LARGE Ce paramètre définit la source de données de l'affichage à une ligne. Le paramètre est seulement visible si le paramètre LARGE DISPLAY est activé.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 - 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
COLOR Ce paramètre définit la couleur de l'affichage. La couleur peut être modifiée dans le Preselection 1 ... 4 Menu, via un changement de couleur en fonction d'un événement. Un changement de couleur en fonction d'un événement est seulement disponible pour les apparueils DX2042, DX2043, DX2052 et DX2053.
RED	L'affichage est rouge.
GREEN	L'affichage est vert.
YELLOW	L'affichage est jaune.

BRIGHTNESS (%) Ce paramètre définit la luminosité de l'affichage en %.
10 Luminosité d'affichage minimale
80 Valeur par défaut
100 Luminosité d'affichage maximale
CONTRAST Ce paramètre définit l'angle de vue sur l'afficheur.
0 Angle de vue par le haut
1 Angle de vue par le devant
2 Angle de vue par le bas
SCREEN Saver (S) Ce paramètre définit le temps en secondes après lequel l'affichage s'obscurcit.
0 Aucun obscurissement de l'affichage
...
9999 Temps maximal avant obscurissement de l'affichage
UP-DATE-TIME (S) Ce paramètre définit le temps de rafraîchissement de l'affichage en secondes.
0,005 Temps de mise à jour minimum
0,1 Valeur par défaut
9,999 Temps de mise à jour maximal
FONT Ce paramètre permet deCHOISIR la police de caractères des langages clairs.
0 Standard
1 Police 1

10 Linéarisation

Gréce à cette fonction, un signal d'entrée linéaire peut être transformé en une représentation non linéaire (ou l'inverse). Pour l'entrée 1 et l'entrée 2, jusqu'à 24 points de linéarsition sont disponibles qui peuvent être repartis à des intervalles au besoin sur l'ensemble de la plage de conversion. Entre 2 coordonnées prédéfinies, une interpolation linéaire s'effectue automatiquement.

Il est conseilé de placer un maximum de points aux endroits auxquels les courbes sont fortement coudees. Aux endroits légèrement coudés, par contre, un minimum de points suffit. Afin de prédéterminer une courbe de linéarisation, le paramètre LINEARIZATION doit être régle sur 1 QUADRANT ou 4 QUADRANT dans le menu IN1 Properties et IN 2 Properties (voir diagramme ci-dessous).

Dans les menus IN 1 Linearization et IN 2 Linearization, jusqu'à 24 coordonnées X peuvent être prédéterminés à l'aide des paramètres P1(X) à P24(X). Elles correspondant aux valeurs affichées sans linéarisation.

Les valeurs d'affichage à adopter à la place des valeurs X sont sélectionnées à l'aide des paramètres P1(Y) à P24(Y). Par exemple, la valeur P5(X) est remplaçée par la valeur P5(Y).

Il faut affercer des valeurs qui augmentent en continu aux coordonnées X. C'est-à-dire, P1(X) est la valeur la plus BASSE ; chacune des valeurs suivantes doit être plus élevé. Si les valeurs mesurées sont supérieures à la première valeur X définitie, la valeur Y correspondante est affichée de façon constante.

Mode 1 Quadrant :

P1(X) doit être réglé sur 0. La linéarisation est uniquement définie dans la plage de valeurs positive.

En cas de valeurs mesurées négatives, la courbe est reflêtée de façon symétrique par rapport à un point.

Mode 4 Quadrant :

P1(X) peut également être régle sur des valeurs négatives. Si les valeurs mesurées sont inférieures à P1(X), la valeur P1(Y) est affichée de façon constante.

Exemple d'application de linéarisation :

A l'aide d'un capteur de pression, le volume d'une cuve est déterminé et affché. Le signal analogique du capteur est proportionnel au niveau mais à cause de la forme de la cuve, pas au volume.

Exemple d'application : calcul du volume

11 Données techniques

Alimentation en tension (DC) :	Tension d'entrée : 18 ...	30 VDC
	Circuit de protection : protection contre l'inversion de polarité
	Consommation : env. 100 mA (non raccordée)
	Sécurisation : externe : T 0.5 A
Alimentation en tension (AC) : (DX204x)	Tension d'entrée : 115 ...	230 VAC (50 ... 60 Hz)
	Puisance absorbée : env. 3 VA (non raccordée)
	Sécurisation : externe : T 0,1 A
Raccordements : Type de	raccordement :	Bornes à vis, 1,5 mm² / AWG 16
Alimentation de générateurs d'impulsions :	En cas d'alimentation DC :	d'env. 1 V inférieure à la tension d'entrée
	Courant de sortie : max.	250 mA
	En cas d'alimentation AC :	env. 24 V (± 15%)
	Courant de sortie : 150 mA (à 45 °C max.) / 80 mA (à > 45 °C)
Sortie de référence : Tension de	sortie : 10 V
	Précision : ± 0,1 %
	Charge :	max. 10 mA / ≥ 1 kOhm
Entrées analogiques :	Nombre	2
	Configuration	Entrée tension ou courant
	Entrée tension	-10 ... 10 V (Ri ≈ 50 kOhm)
	Entrée courant	0 ... 20 mA / 4 ... 20 mA (Ri ≈ 120 Ohm)
	Résolution	16 bit
	Précision : ± 0,1 %
Entrées de contrôle :	Nombre :	3
	Format :	HTL, PNP (LOW 0 ... 3 V, HIGH 9 ... 30 V)
	Fréquence :	max. 10 kHz
	Charge :	max. 2 mA / Ri > 15 kOhm / 470 pF
Sortie analogique : (DX2043, DX2053)	Configuration :	sortie courant ou tension
	Sortie tension :	-10 ... +10 V (max. 2 mA)
	Sortie courant :	0 ... 20 mA / 4 ... 20 mA (charge max. 270 Ohm)
	Résolution :	16 bit
	Précision : ± 0,1 %
	Temps de réponse :	< 150 ms

Sorties de contrôle : (DX20x2, DX20x3, DX20x5)	Nombre : 4
	Format / niveau : 5 ... 30 V (suivant la tension sur Com+), PNP
	Courant de sortie : max.	200 mA
	Temps de réponse : < 1 ms
IO-Link : Révision IO-Link : 1.1
	Type de transmission :	COM3
	Type de port maître : A
Affichage : Type : LCD avec backlight
	Plage d'affichage 8 décades hors signe (-99999999 ... [phone])
	Hauteur des chiffres 13 mm
	Couleur : rouge/ vert/ jaune (à seLECTIONner)
	Manipulation : écran tactile (résistif)
Boîtier :	Matière :	ABS, UL 94 V-0
	Montage :	Installation sur tableau de commande
	Dimensions (L x H x P):	96 x 48 x 116 mm
	Découpe (L x H): 91 x 43 mm
	Protection :	IP 65 face avant, IP 20 face arrière
	Poids :	env. 200 g
Température ambiente :	Fonctionnement :	-20 °C ... 60 °C
	Stockage :	-25 °C ... 70 °C
Conformité et standards :	CEM 2004/108/UE :	EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
	NS 2006/95/UE : EN 61010-1
	RoHS 2011/65/EU :	EN 50581

12 Maintenance, réparation et élimination

12.1 Entretien

En fonctionnement régulier, l'appareil ne demandeaucun entretien. En cas de problèmes, erreurs ou dysfonctionnements inattendus, l'appareil doit etre envoye au fabricant afin d'être vérifié et, si nécessaire, réparé. Toute ouverture ou réparation non autorisée peut perturber ou même supprimer les mesures de protection supportées par l'appareil.

12.2 Nettoyage de la surface du boitier

Enlever les salissures avec un chiffon doux et non traité chimiquement.
L'équipe de maintenance ou le monteur respectif est responsable d'un nettoyage imprévu.

12.3 Réparation

L'appareil ne doit être réparé que par le fabricant.

Respecter les consignes de sécurité ( 2 Consignes de sécurité).

12.4 Elimination des déchets

Respecter la reglementation du pays en vigueur pour la destruction ecologique de l'appareil.

13 Homologations/normes

Normes d'essay et réglementations ( 11 Données techniques)

La déclaration de conformité UE et les homologations sont disponibles sur www.ifm.com.
