Type de produit	Afficheur numérique
Marque	IFM
Modèle	E89150
Dimensions (découpe du tableau)	68 x 33 mm
Plages de courant d'entrée	4...20 mA (par défaut) ou 10...50 mA (sélectionnable par DIP)
Plage d'affichage	-1999 à 1999 (minimum) / 0 à 2000 (maximum)
Résolution d'affichage	Jusqu'à 3 décimales (réglable par commutateur DIP)
Réglage de l'affichage	4 potentiomètres : P1 et P2 (valeur minimale), P3 et P4 (valeur maximale)
Montage	Encastré dans un tableau de commande, fixation par cadre de serrage
Indice de protection (face avant)	Étanche aux poussières et résistant aux jets d'eau (75-80% d'écrasement du joint)
Alimentation	Fournie par la sortie signal (via bornes signal+ et signal-)
Raccordement électrique	Bornes à vis pour signal+ et signal- ; installation par électricien
Sécurité	Mettre l'installation hors tension avant raccordement ; câble sonde séparé du câble de charge
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Joint d'étanchéité et cadre de serrage disponibles ; pas de pièces réparables par l'utilisateur

FOIRE AUX QUESTIONS - E89150 IFM

Comment régler l’affichage pour un signal 4-20 mA ?

Appliquez le signal le plus bas (4 mA) et ajustez les potentiomètres P1 (approximatif) et P2 (réglage fin) pour afficher la valeur minimale souhaitée. Ensuite, appliquez le signal le plus haut (20 mA) et ajustez P3 (approximatif) et P4 (réglage fin) pour la valeur maximale. Répétez l’opération jusqu’à obtenir l’affichage désiré.

Comment passer de la plage 4-20 mA à 10-50 mA ?

Mettez le sélecteur DIP 1 sur ON (position 1) pour sélectionner la plage 10-50 mA. Par défaut, l’appareil est configuré pour 4-20 mA (DIP 1 sur OFF).

Comment ajouter des décimales à l’affichage ?

Utilisez les sélecteurs DIP 2, 3 et 4 pour configurer le nombre de décimales : DIP 2 ON = 1 décimale, DIP 3 ON = 2 décimales, DIP 4 ON = 3 décimales. Par défaut, l’affichage est sans décimale.

Quelle est la procédure de montage dans un tableau de commande ?

Découpez une ouverture de 68 x 33 mm, ébavurez et dégraissez le bord. Collez le joint d’étanchéité sur la face avant du tableau (pas sur l’afficheur). Insérez les deux écrous carrés dans le cadre de serrage, puis serrez les vis de montage sans qu’elles dépassent. Placez l’afficheur dans le tableau, puis poussez le cadre de serrage jusqu’à l’encliquetage. Serrez les deux vis à tour de rôle jusqu’à ce que le joint soit comprimé à 75-80 % de son épaisseur originale.

Cet afficheur est-il étanche ?

Oui, une fois correctement monté avec le joint, la face avant est étanche aux poussières et résiste aux jets d’eau, offrant une protection côté opérateur.

Comment brancher l’afficheur ?

Le raccordement doit être effectué par un électricien. Mettez l’installation hors tension puis connectez le signal aux bornes 'signal+' et 'signal-'. La tension d’alimentation est fournie par la sortie du capteur. Placez le câble de sonde séparément du câble de charge pour éviter les parasites.

Que faire si l’afficheur ne s’allume pas ?

Vérifiez que le signal d’entrée est présent et que la tension d’alimentation est suffisante. Assurez-vous que le câblage est correct (bornes signal+ et signal-). Si le problème persiste, contactez un électricien.

Quelle est la plage d’affichage maximale ?

L’afficheur peut afficher des valeurs de -1999 à 1999 pour la valeur minimale réglée, et de 0 à 2000 pour la valeur maximale. Ces plages sont configurables via les potentiomètres.

Puis-je utiliser cet afficheur avec un capteur de pression ?

Oui, l’afficheur est conçu pour afficher les valeurs de sortie analogiques des capteurs de pression, détecteurs de débit, systèmes d’évaluation d’impulsions, etc., à condition qu’ils fournissent un signal 4-20 mA ou 10-50 mA.

Comment nettoyer l’afficheur ?

Utilisez un chiffon doux et sec pour nettoyer la face avant. N’utilisez jamais de produits abrasifs ou de solvants qui pourraient endommager le joint ou l’écran.

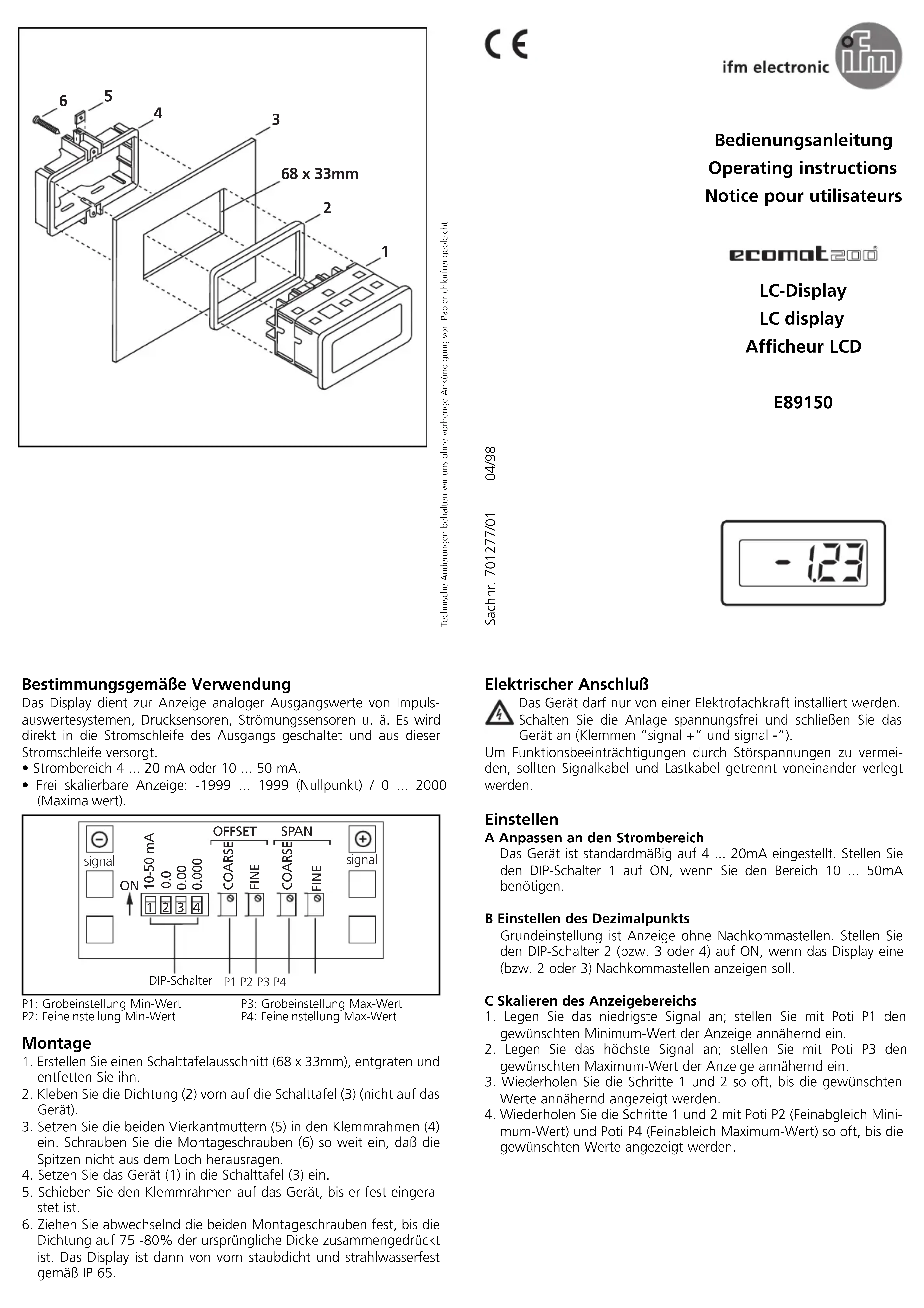

MODE D'EMPLOI E89150 IFM

Notice pour utilisateurs

ecomot200

LC-Display

LC display

Afficheur LCD

E89150

Fonctionnement et caractéristiques

L'afficheur affiche les valeurs de sortie analogiques de systèmes d'évaluation d'impulsions, de capteurs de pression, de détecteurs de circulation de fluides ou similaire. Il est directement raccordé à la sortie qui fournit également la tension de fonctionnement.

• Plage de courant 4... 20 mA ou 10... 50 mA.
• Plages de réglage: -1999... 1999 (valeur minimum) / 0... 2000 (valeur maximum).

P1: réglage approximatif valeur minimum, P2: réglage fin valeur minimum, P3: réglage approximatif valeur maximum, P4: réglage fin valeur maximum

Montage

1. Découper une ouverture de 68 x 33 mm sur le tableau de commande, ébavurer et dégraisser.
2. Coller le joint d'étanchéité (2) sur la face avant du tableau de commande (3) (non sur l'afficheur).
3. Insérer les deux écrous carrés (5) dans le cadre de serrage (4). Serrer les vis de montage (6) en évitant que les bouts dépassent le cadre.
4. Insérer l'afficheur (1) dans le tableau de commande (3).
5. Pousser le cadre de serrage sur l'afficheur jusqu'à ce qu'il s'encliquette fermement.
6. Serrer les deux vis de montage à tour de rôle jusqu'à ce que le joint d'étanchéité soit serré à 75-80 % de son épaisseur originale. L'afficheur est ainsi étanche aux poussières et résistant aux jets d'eau côté opérateur.

Raccordement électrique

L'appareil ne doit être monté que par un électricien. Mettre l'installation hors tension avant le raccordement aux bornes "signal+" et "signal -".

Afin d'éviter un dysfonctionnement causé par des tensions parasites, nous recommandons d'installer le câble de la sonde séparément du câble de la charge.

Réglage

Le réglage de base de l'afficheur est 4...20 mA. Mettre le sélecteur DIP 1 sur ON pour sélectionner la plage 10...50 mA.

Le réglage de base est un affichage sans point décimal. Mettre le sélecteur DIP 2 (ou 3 ou 4) sur ON pour sélectionner un affichage avec un (ou 2 ou 3) chiffres après le point décimal.

1. Appliquer le signal le plus bas; régler approximativement la valeur minimum souhaitée de l'affichage à l'aide du potentiomètre 1.
2. Appliquer le signal le plus haut; régler approximativement la valeur maximum souhaitée de l'affichage à l'aide du potentiomètre 3.
3. Répéter les points 1 et 2 jusqu'à ce que les valeurs souhaitées soient affichées.
4. Répéter les points 1 et 2 à l'aide du potentiomètre P2 (réglage fin de la valeur minimum) et du potentiomètre P4 (réglage fin de la valeur maximum) jusqu'à ce que les valeurs souhaitées soient affichées.
