Type de produit	Raccord à souder pour capteurs
Marque	IFM
Modèle	E30503
Utilisation prévue	Montage de capteurs dans des cuves ou tuyauteries
Température maximale de soudage	Supérieure à 65 °C (149 °F) – risque de brûlures
Couple de serrage recommandé	25 à 35 Nm
Matière	Acier inoxydable (estimation)
Accessoire fourni	Bouchon à souder E30508
Compatibilité capteurs	Capteurs IFM avec filetage adapté
Procédure de soudage	Soudage avec bouchon à souder pour protéger la zone d'étanchéité
Entretien	Nettoyer le filetage après soudage ; utiliser une pâte lubrifiante adaptée
Sécurité	Respecter les consignes de sécurité pour éviter brûlures et dommages
Réparabilité	Remplacer le raccord si la zone d'étanchéité est endommagée
Pièces détachées	Bouchon à souder E30508 disponible
Informations générales	Notice d'utilisation de 25 pages disponible en PDF

FOIRE AUX QUESTIONS - E30503 IFM

Quel est l'usage du raccord à souder E30503 ?

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux. Il est soudé directement sur la paroi.

Comment installer le raccord ?

Percer un trou du diamètre extérieur du raccord dans la paroi, insérer le bouchon à souder pour protéger la zone d'étanchéité, puis souder en respectant les consignes de sécurité.

Quel est le couple de serrage recommandé pour le capteur ?

Le couple de serrage recommandé est de 25 à 35 Nm. Un serrage trop fort peut endommager le capteur ou affecter l'étanchéité.

Quels sont les risques lors du soudage ?

Le raccord et le bouchon à souder peuvent chauffer à plus de 65 °C, entraînant un risque de brûlures. Il faut laisser refroidir avant toute manipulation.

Comment protéger la zone d'étanchéité pendant le soudage ?

Utiliser le bouchon à souder fourni (modèle E30508). Il dissipe la chaleur et empêche les projections de soudure d'endommager la zone d'étanchéité.

Peut-on monter le capteur immédiatement après soudage ?

Non, le capteur ne doit être monté qu'après refroidissement complet du raccord et du bouchon à souder.

Quelle pâte lubrifiante utiliser pour le montage du capteur ?

Utiliser une pâte lubrifiante adaptée à l'application, compatible avec les élastomères (joint torique). Appliquer modérément sur les filets et le joint.

Comment vérifier l'étanchéité après installation ?

Avant la mise en service, effectuer un essai de pression avec le capteur ou les bouchons vissés pour contrôler l'étanchéité de la cuve ou du tuyau.

Que faire si le filetage est endommagé ?

Si le filetage est endommagé ou si le couple de serrage est trop élevé, ne pas utiliser d'outil. Vérifier le filetage et remplacer le raccord si nécessaire.

Où trouver la notice complète du raccord E30503 ?

La notice d'utilisation est disponible gratuitement en PDF sur le site notice-facile.com. Elle contient 25 pages d'instructions détaillées.

MODE D'EMPLOI E30503 IFM

Notice d'utilisation

Raccord à souder

avec bouchon à souder monté

E30503

E30508

80298752/00 12/2021

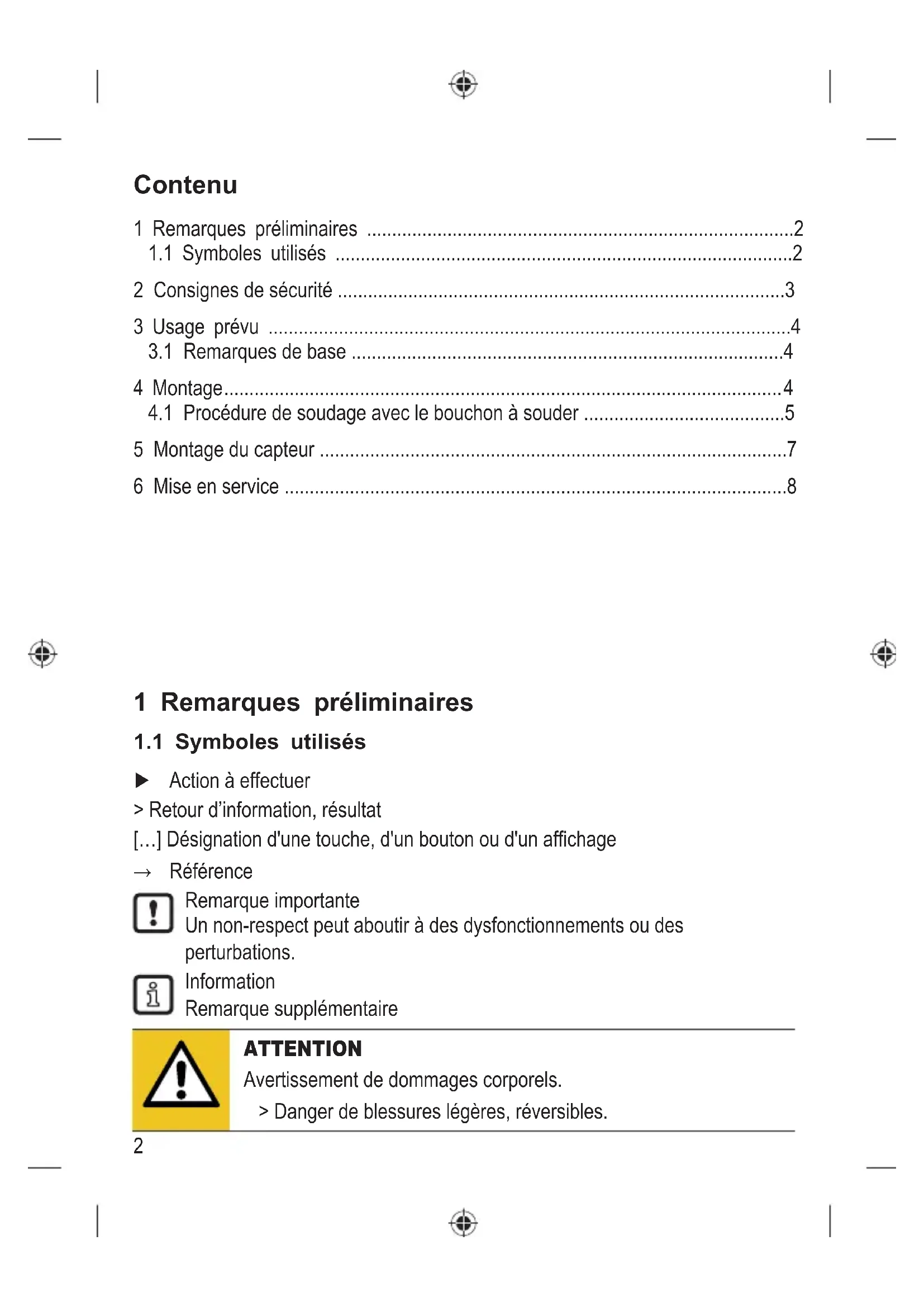

1 Remarques préliminaires 2
1.1 Symboles utilisés 2
2 Consignes de sécurité 3
3 Usage prévu 4
3.1 Remarques de base 4
4 Montage 4
4.1 Procedure de soudage avec le bouchon à souder 5
5 Montage du capteur 7
6Mise en service 8

1 Remarques préliminaires

1.1 Symboles utilisés

Action à effectuer

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Un non-respect peut aboutir à des dysfonctionnements ou des perturbations.

Information

Remarque supplémentaire

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

2

2 Consignes de sécurité

• Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Usage prévu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé.
• Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Si la cuve ou la tuyauterie sur laquelle le raccord est installé est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlevement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulverisation, la peinture etc.):

• S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pastraités ultérieurement ou endommages.

Mesure appropriée :utilisation du bouchon à souder ( 4.1)

• L'opération de soudage doit être effectuee par des personnes competentes.
• Elle doit être effectuee soigneusement selon les regles de l'art.
• Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Respecter les exigences des Cahiers des charges, de la praticque courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.

Elles déterminant la procédure de soudage, le matériel de soudage, le mode et le type de connexion et précisé le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

4 Montage

PRUDENCE!

Lors de la phase de soudage, le raccord et le bouchon à souder peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.
Laisser refroidir le raccord et le bouchon à souder.

4.1 Procedure de soudage avec le bouchon à souder

Respecter les directives et les remarques de base ( 3.1)

• L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
  Le raccord ne doit pas se déformer.
• Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
• La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité ( 3.1) .

Percer dans le tuyau ou la paroi de la cuve un trou du diametre extérieur dur raccord.

Remarques de base ( 3.1)

• Insérer le bouchon à souder E30508 (pour la dissipation de chaleur et la protection de la zone d'étanchéité) et le serrer à la main.

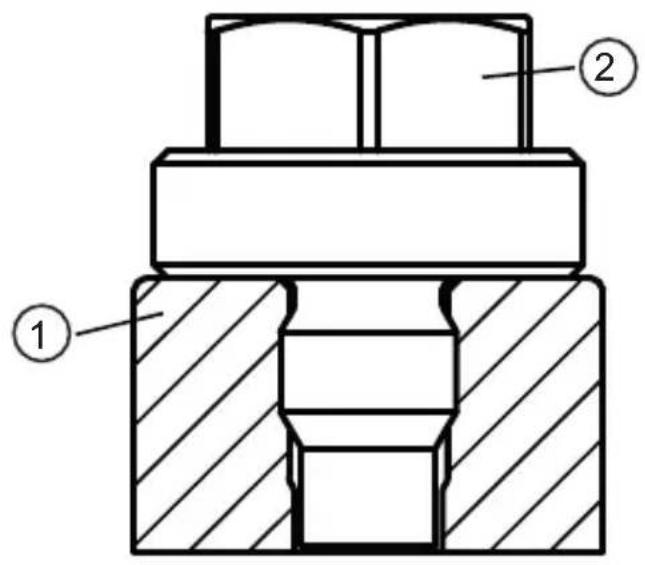

Raccord à souder (1) avec bouchon à souder monté (2):

Prendre en compte la place nécessaire lorsqu'un cable de raccordement avec prise coudee est utilise. Pour cela, aligner l'adaptateur avant l'opération de soudage pour déterminer la position finale du raccord capteur electrique.

• Visser le capteur dans l'adaptateur en appliquant le couple de serrage prescrit ( Notice d'utilisation du capteur).
  Connecter le cable de raccordement au capteur.
  Orienter l'unité.
  Marquer l'orientation sur le raccord à souder et sur le tuyau/la cuve.
  Enlever le capteur de l'adaptateur.
  Effectuer l'opération de soudage.

Lors d'un remplacement du capteur, le positionnement peut changer et l'orientation originale n'est donc plus garantie.

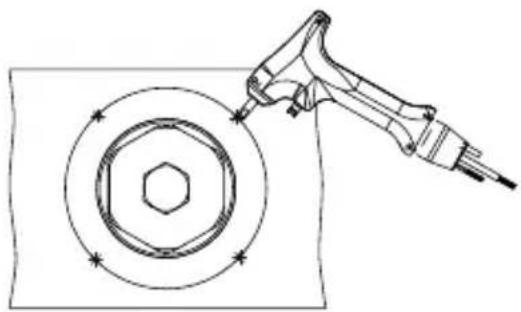

Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l'un de l'autre.

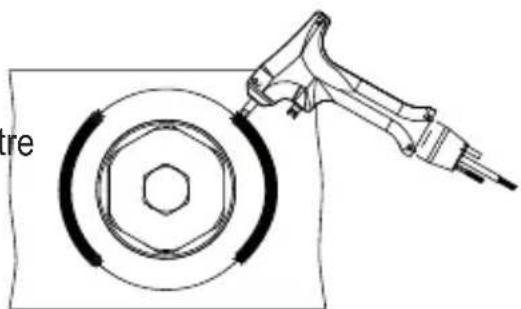

Applique l'une en face de l'autre les soudures entre les points de fixation.
Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

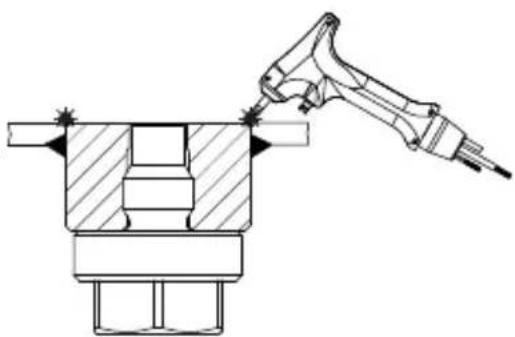

Si possible : souder la face interieure.

Laisserefroidirleraccordet le bouchon a souder.
Retirer le bouchon à souder.
Enlever les résidus du filetage du raccord.

Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord, si nécessaire.

5 Montage du capteur

Pour le montage, une pâté lubrifiante est nécessaire. Elle doit être appropriée et homologuee pour l'application et compatible avec les elastomères utilisés (par ex. joint torque).

Assurer la propriété des zones d'etanchéité.

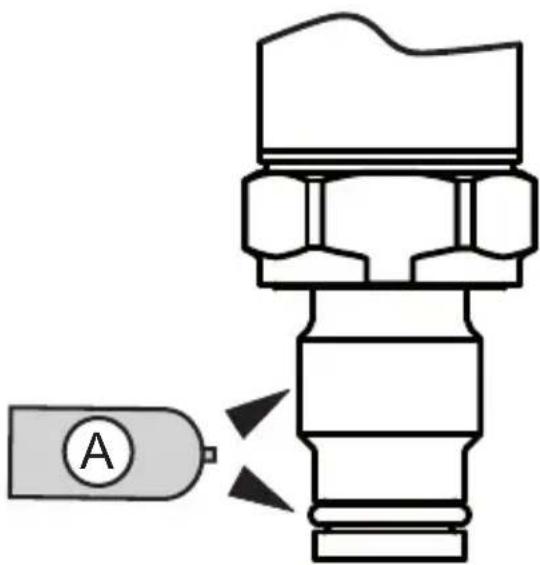

Utiliser la pate lubrifiante (A) avec moderation et l'appliquer sur les parties filetées et le joint d'étanchéité.

Serrer fermement. Couple de serrage recommandé : 25...35 Nm.

Dépend de la lubrification, de l'étanchéité et de la charge de pression!

Un serrage trop fort peut affecter l'effet d'étanchéité et endommager le capteur.

En cas d'endommagement de la zone d'étanchéité : remplacer le raccord.

6 Mise en service

Avant la mise en service contrôle l'étanchéité de la cuve ou du tuyau.
Proceder à un essai de pression avec le capteur ou les bouchons vissés.
Mise en service du capteur: Notice d'utilisation du capteur.
