BEDIENUNGSANLEITUNG E30503 IFM

EinschweibaseAdapter

und Einschweilhile

1 Vorbemerkung 2
1.1 Verwendete Symbole 2
2 Sicherheitshinweise 3
3 Bestimmungsgemäß Verwendung 4
3.1 Grundlegende Hinweise 4
4 Montage 4
4.1 Schweisvorgang mit Einschweißhilfe 5
5 Sensor montieren 7
6 Inbetriebnahme 8

IFM E30503 - 1

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion,Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

Querverweis

IFM E30503 - Verwendete Symbole - 1

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

IFM E30503 - Verwendete Symbole - 2

Information

Ergänzender Hinweis

IFM E30503 - Verwendete Symbole - 3

VORSICHT

Warning vor Personenschäden.

Leichte, reversible Verletzungen sind möglich.

2

IFM E30503 - VORSICHT - 1

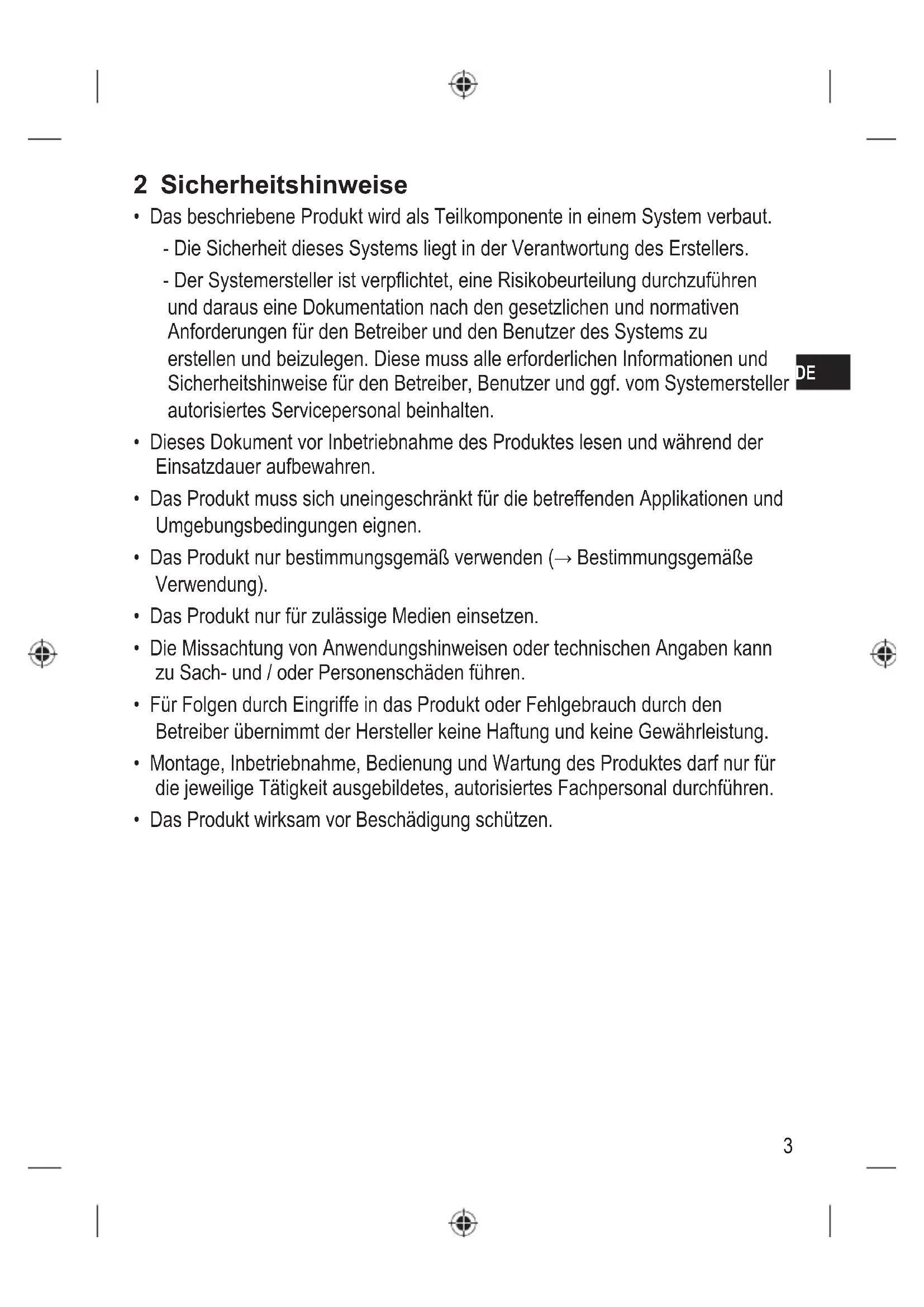

2 Sicherheitshinweise

  • Das beschriebene Produkt wird als Teilkomponente in einem System verbaut.

  • Die Sicherheit these Systems liegt in der Verantwortung des Erstellers.

  • Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und darauf eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

  • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

  • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
  • Das Produkt nur bestimmungsgemäß verwenden ( Bestimmungsgemäß Verwendung).
  • Das Produkt nur für zulässige Medien einsetzen.
  • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
  • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
  • Montage, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführten.
  • Das Produkt wirsam vor Beschädigung schützen.

3 Bestimmungsgemäß Verwendung

Der Einschweißadapter ermöglich den Einbau von Sensoren in Behälter oder Rohrleitungssysteme.

3.1 Grundlegende Hinweise

IFM E30503 - Grundlegende Hinweise - 1

Wird der Behälter, oder das Rohrleitungssystem, in den der Adapter eingebaut wird, nach dem Schweizvorgang behandelt (z. B. in Form von abtragenden Verfahren wie Schleifen, Beizen, Sandstrahlen, Glasperlenstrahlen oder auftragenden Verfahren wie Pulverbeschachten, Lackieren etc.).

  • Sicherstellen, dass der Innenraum und die Dichtfläche des Adapters nicht nachbehandelt oder beschädigt werden. Geeignete Maßnahme: Verwendung der Einschweßilfe ( 4.1) .
  • Der Schweissvorgang muss von fachkundigem Personal ausgeführrt werden.
  • Der Schweibvorgang muss sorgfältig und entsprechend dem Stand der Technik ausgeführrt werden.
  • Wahlrend des Schweißen und der folgenden Abkuhlphase darf der Sensor nicht eingebaut sein.
  • Die Oberflächen müssen frei sein von Verschmutzungen jeder Art.
  • Schweißhilfsmittel müssen an den Werkstoff von Adapter und Wandung angepasst sein.

IFM E30503 - Grundlegende Hinweise - 2

Vorgaben aus Lastenheften, gängiger Praxis, Vorschriften, Normen und Verwendungszweck, sowie der Applikation anwenden.

Daraus leitet sich das Schweißverfahren, das Schweißmaterial, die Verbindungsart und der Verbindungstyp mit Anfasung, Einschweißtiefe und den Anforderungen an die Oberfläche ab.

4 Montage

IFM E30503 - Montage - 1

VORSICHT!

Beim Einsatzvorgang können sich Adapter und Einsatzhilfe auf über 65^ (149 F) erwärmen.

Verbrennungsgefahr.
Adapter und Einschweilhile abkühlen setzen.

4.1 Schweibvorgang mit Einschweißhilfe

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 1

Grundlegende Hinweise und Richtlinien beachten ( 3.1)

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 2

  • Das Schweizverfahren muss der SchweiBaufgabe und die Leistung des SchweiBgerates muss der Materialstärke angepasst sein.
  • Der Adapterarf sich nicht verziehen.
  • Beim Schweißen Überhitzung des Adapters vermeiden und ausreichende Abkuhlphasen einhalten.
    Die Dichtfläche des Adapters nicht durch Schweißspritzer o.ä. beschädigen. Dichtfläche vor Beginn des Schweißvorgangs ausreichend schützen ( 3.1) .

Bohrung mit dem Außendurchmesser des Adapters in die Rohrleitung oder Gehäusewandung einbringen.

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 3

Grundlegende Hinweise ( 3.1)

Einschweßhilfe E30508 (zur Wärmeableitung und Schutz der Dichtfläche) einsetzen und handfest anziehen.

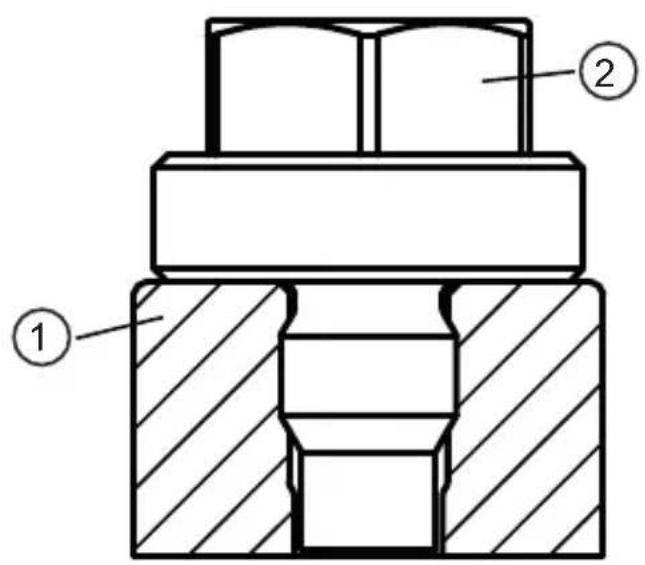

Einschweißadapter (1) mit montierter Einsatzweilhilfe (2):

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 4

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 5

Bei Verwendung eines Anschlusskabels mit abgewinkelter Buchse, den benötigten Platz beachten. Dazu den Adapter vor dem Schweißvorgang ausrichten, um die Endlage des elektrischen Sensoranschlusses festzulegen.

Sensor mit vorgeschriebenem Drehmoment in den Adapter einschrauben ( Betriebsanleitung Sensor).
Anschlusskabel am Sensor anschließen.
Die Einheit ausrichten.
Die Ausrichtung am Einsatzwaldeapter und Rohr/Tank markieren
Sensor aus dem Adapter entfernen
Schweibrvorgang durchfuhren

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 6

Bei einem Austausch des Sensors kann sich die Positionierung verändern und die ursprüngliche Ausrichtung ist dann nicht mehr gegeben.

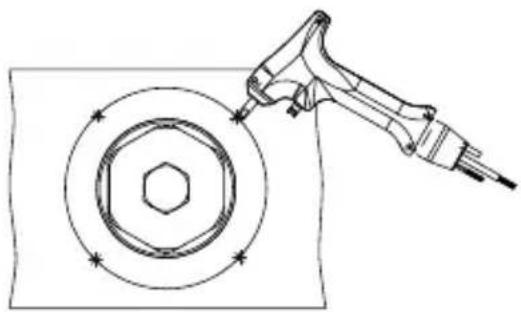

Adapter an mehreren Punkten mit ausreichender Haltekraft anheften. Heftpunkte gleichmäßig versetzen, jeweils gegenüber anbringen.

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 7

Schweinahte zwischen den Heftpunkten anbringen, jeweils gegenüberliegend.
Zwischen den einzelnen Teilstücken ausreichend Pausen zum Abkühlen halten, um Durchglühen oder Verzug des Adapters durch Überhitzung zu vermeiden.

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 8

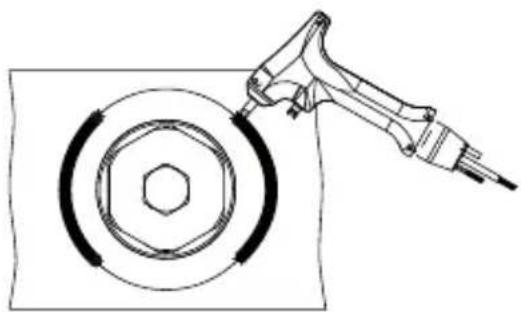

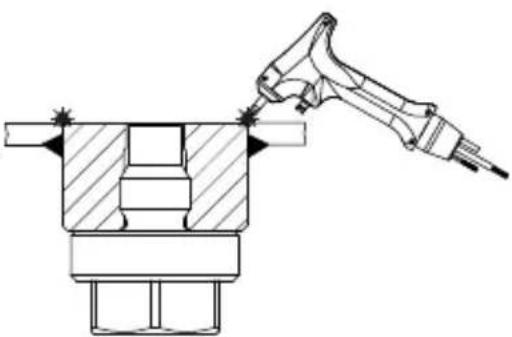

Wenn possible: Innenseite schweifen.

IFM E30503 - Schweibvorgang mit Einschweißhilfe - 9

DE

Adapter und Einschweilhile abkühlen setzen.
Einschweilhile entfernen.
Gewinde des Adapters von Rückständen befreiern.

Sensor handfest einschrauben, um die Maßhaltigkeit und Funktionalität des Gewindes zu prufen. Ist das Drehmoment zu hoch, kein Werkzeug verwenden, sondern Gewinde prufen und ggf. Adapter ersetzen.

5 Sensor montieren

IFM E30503 - Sensor montieren - 1

Für die Montage wird eine Schmierpaste bereitsigt. Diese muss für den vorliegenden Anwendungsbereich geeignet, zugelassen und mit den eingesetzten Elastomeren (z.B. Dichtung) verträglich sein.

Sauberkeit der Dichtflächen gewährleisten.

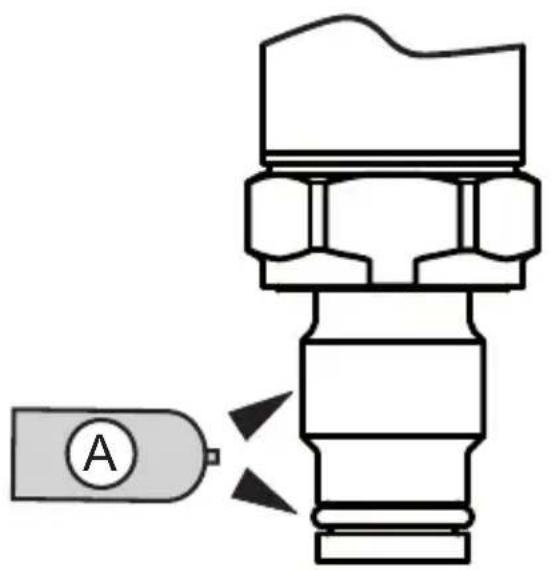

Schmierpaste (A) sparsam verwenden und auf gewindeführende Teile und den Dichtring aufbringen.

IFM E30503 - Sensor montieren - 2

Fest anziehen. Empfohlenes Anzugsdrehmoment: 25...35 Nm.

Abhängig von Schmierung, Dichtung und Druckbelastung!

IFM E30503 - Sensor montieren - 3

Zustarkes Anziehen kann die Dichtwirkung beeinträchtigen und zu

Beschädigung des Sensors führen.

IFM E30503 - Sensor montieren - 4

Bei Beschädigung der Dichtfläche: Adapter ersetzen.

6 Inbetriebnahme

Vor Inbetriebnahme Behälter oder Rohrleitung auf Dichtigkeit prufen.
Drucktest mit eingeschraubtem Blindstopfen oder Sensor durchfuhren.
Inbetriebnahme Sensor: Betriebsanleitung Sensor.

IFM E30503 - Inbetriebnahme - 1
