W10292393 - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable avec congélateur
Modèle compatible	W10292393 (kit de panneaux pour armoire)
Catégorie	Réfrigérateur
Marque	Jenn-Air
Configuration	Côte à côte ou congélateur en bas selon le modèle de réfrigérateur
Alimentation électrique	120 V, 60 Hz, prise à 3 alvéoles reliée à la terre
Exigence d'ouverture minimale	Profondeur : 25 po (63,5 cm) ; hauteur libre au-dessus : 6 po (15,24 cm)
Poids maximal des panneaux décoratifs (porte réfrigérateur)	Jusqu'à 66 lb (29,9 kg) selon le modèle
Poids maximal des panneaux décoratifs (grille supérieure)	Jusqu'à 8 lb (3,6 kg)
Fonctions de sécurité	Antibasculement, risque de pincement signalé
Outillage nécessaire	Perceuse, forets, clés à molette, tournevis, niveau, clés hexagonales, ruban de masquage
Pièces fournies avec le kit	Grille, support de grille, instructions
Pièces du réfrigérateur utilisées	Matériel de montage, supports, garnitures, gabarits
Installation	Nécessite deux personnes minimum, portes maintenues fermées par ruban adhésif
Compatibilité avec placards	Meubles à encadrement ou sans encadrement, intégré ou apparent
Notice en ligne	Disponible en PDF sur notice-facile.com
Langues disponibles	FR, ES, et autres via traduction sur demande

FOIRE AUX QUESTIONS - W10292393 JENN-AIR

Quels modèles de réfrigérateur Jenn-Air sont compatibles avec le kit W10292393 ?

Le kit est conçu pour les réfrigérateurs encastrables Jenn-Air : côte à côte (JS42NXFXDW, JS42NXFXDE, JS48NXFXDE, JS48NXFXDW), congélateur en bas 36 po (JB36NXFXLW, JB36NXFXRW, JB36NXFXLE, JB36NXFXRE), et portes à double battant (JF36NXFXDE, JF42NXFXDW, JF42NXFXDE).

Quelles sont les dimensions d'ouverture requises pour une installation en armoire ?

La profondeur minimale de l'ouverture est de 25 po (63,5 cm). Un dégagement d'au moins 6 po (15,24 cm) au-dessus du réfrigérateur est nécessaire pour la circulation d'air. La largeur varie selon le modèle (36, 42 ou 48 po).

Quel poids maximal puis-je mettre sur les panneaux décoratifs ?

Pour les portes de réfrigérateur : jusqu'à 66 lb (29,9 kg) pour les modèles 48 po et 65 lb (29,5 kg) pour les 42 po. Pour les portes de congélateur : jusqu'à 50 lb (23 kg) pour 48 po et 49 lb (22,2 kg) pour 42 po. La grille supérieure ne doit pas dépasser 8 lb (3,6 kg) pour 48 po et 7 lb (3,2 kg) pour 42 po.

Quels outils sont nécessaires pour installer le kit de panneaux ?

Les outils requis incluent : perceuse sans fil, forets, deux clés à molette, tournevis Phillips, petit niveau, chariot pour appareil ménager, clés à tête hexagonale (3/32, 5/32, 3/16 po), tourne-écrou 11/32 po, clés plates 3/8 et 1/2 po, clés à douille 1/4 et 5/16 po, mètre-ruban, couteau utilitaire et ruban de masquage (de peintre).

Puis-je installer des poignées personnalisées sur les panneaux ?

Oui, le kit permet l'utilisation de poignées personnalisées pour plus de souplesse de design. Les panneaux décoratifs doivent être en bois d'une épaisseur de 3/4 po (1,91 cm).

Y a-t-il un risque de basculement du réfrigérateur ?

Oui, le réfrigérateur est lourd au sommet et bascule facilement s'il n'est pas complètement installé. Il est impératif de maintenir les portes fermées avec du ruban adhésif jusqu'à la fin de l'installation et d'utiliser au moins deux personnes pour le déplacer. Des planches antibasculement sont requises.

Comment installer le panneau de grille supérieure ?

Après avoir retiré les plaques de montage et le séparateur d'air d'origine, fixez les supports de grille fournis avec les vis conservées. Ensuite, positionnez le panneau de grille entre les supports et faites-le glisser vers le bas jusqu'à ce qu'il s'enclenche au-dessus des décalages.

Où dois-je placer la prise électrique et le robinet d'eau ?

La prise électrique à 3 alvéoles reliée à la terre doit être installée à 4 po (10,2 cm) du côté droit des placards. Le robinet d'arrêt d'eau doit être situé dans les meubles inférieurs à proximité ou ailleurs facilement accessible.

Quelle est la procédure pour préparer les panneaux de porte personnalisés ?

Utilisez le gabarit de perçage fourni avec le réfrigérateur. Alignez-le sur le bord supérieur du panneau avec un décalage de 6 3/4 po (17,2 cm) du haut, puis continuez normalement le long du bord inférieur et du côté poignée. Aucun ajustement n'est nécessaire pour le panneau du tiroir de congélateur.

Puis-je obtenir la notice dans une autre langue ?

Oui, sur notice-facile.com, vous pouvez demander une traduction de la notice dans la langue de votre choix en fournissant votre adresse email. La notice originale est disponible en français et en espagnol.

MODE D'EMPLOI W10292393 JENN-AIR

Outillage et pieces 17

Planification de I'installation. 18

Exigences d'ouverture 18

Options d'installation du placard et du panneau 18

Exigences d'une installation intégrée 19

Panneaux decoratifs personalisés. 20

Dimensions des panneaux decoratifs 20

MODIFICATIONS POUR UNE INSTALLATION

EN ARMOIRE 22

Grille supérieure 22

Installation du réfrigerateur 22

Installation du panneau de grille 22

Preparation des panneaux de porte en bois personalisés....23

Achever l'installation 23

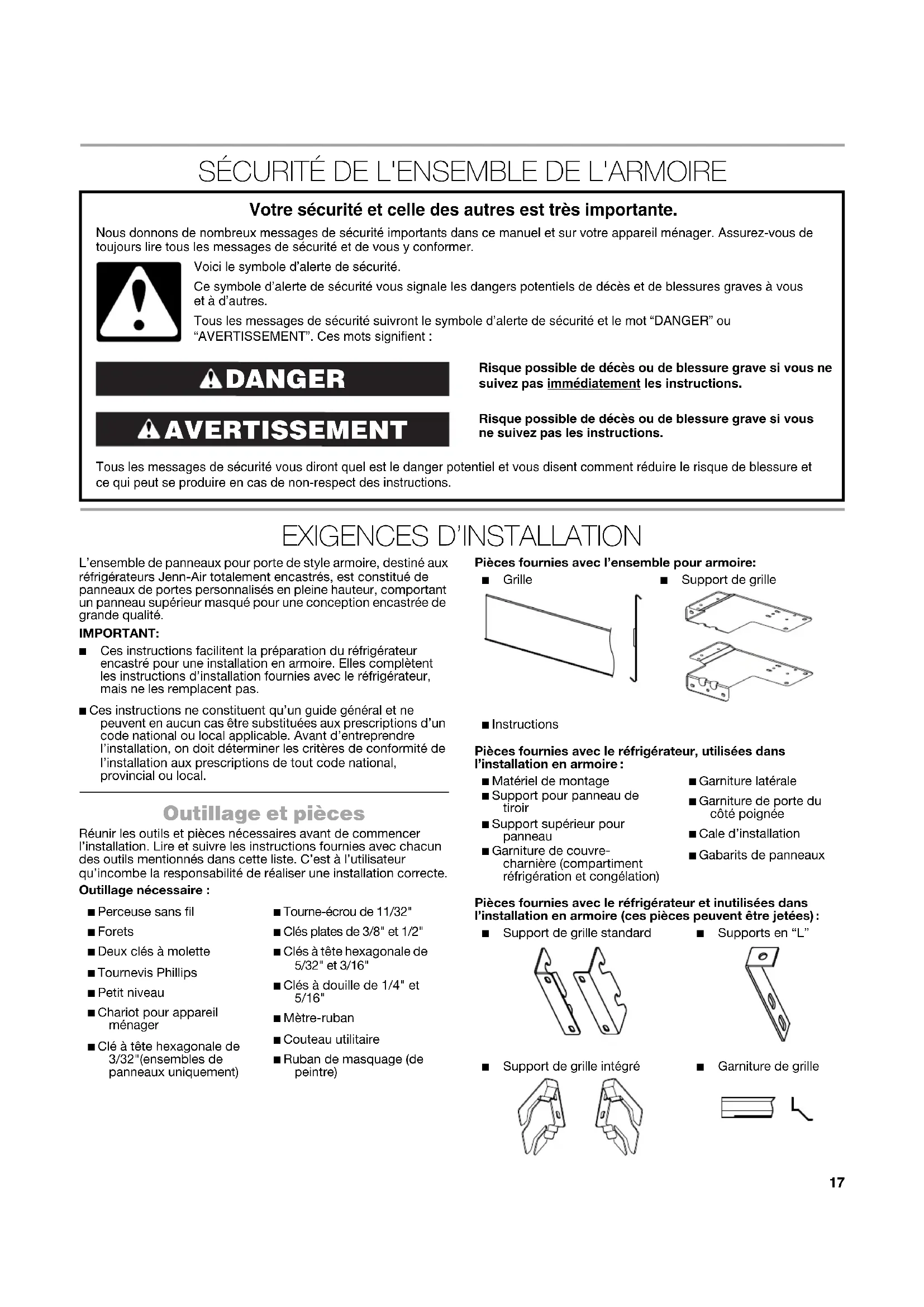

ARMOIRE KIT SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voitre appareil menager. Assurez-vous de tous lire tous les messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

ADANGER

AVENTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

EXIGENCES D'INSTALLATION

L'ensemble de panneaux pour porte de style armoire, destiné aux réfrigerateurs Jenn-Air totalement encastrés, est constitué de panneaux de portes personalisés en pleine hauteur, compteant un panneau supérieur masqué pour une conception encastrée de grande qualité.

IMPORTANT:

• Ces instructions facilitent la préparation du réfrigerateur encastré pour une installation en armoire. Elles complètent les instructions d'installation fournies avec le réfrigerateur, mais ne les remplacent pas.
• Ces instructions ne constituent qu'un guide général et ne peuvent enaucun casetre substituéesauxprescriptionsd'un code national ou local applicable.Avant d'entrepreneire l'installation, on doit déterminer les criteres de conformité de l'installation aux prescriptions de tout code national, provincial ou local.

Outillage et pieces

Réunir les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Outillage nécessaire :

Perceuse sans fil
Forets
Deux clés à molette
Tournevis Phillips
Petit niveau
Chariot pour apparéil menager
Clé à tête hexagonale de 3/32"(ensembles de panneaux uniquement)

Toume-écrou de 11/32"
Clés plates de 3/8" et 1/2"
Clés à tête hexagonale de 5/32" et 3/16"
Clés à douille de 1/4" et 5/16"
Metre-ruban
Couteau utilise
Ruban de masquage (de peintre)

Pieces fournies avec l'ensemble pour armoire:

Grille

Support de grille

Instructions

Pièces fournies avec le réfrigérateur, utilisées dans l'installation en armoire:

Matériel de montage
Support pour panneau detiroir
Support supérieur pour panneau
Garniture de couvre-charniere (compartiment réfrigération et congélation)

Garniture latérale
Garniture de porte du côte poignée
Cale d'installation
Gabarits de panneaux

Pièces fournies avec le réfrigérateur et inutilisées dans l'installation en armoire (ces pièces peuvent être jetées):

Support de grille standard

Supports en "L"

Support de grille intégré

Garniture de grille

Planification de l'installation

Planifier l'installation à l'aide de ces instructions, accompagnées des instructions d'installation fournies avec le réfrigerateur. Des modifications doivent être apportées au réfrigerateur pour accueillir le meuble armoire.

Pièces nécessaires

L'un des modèles de réfrigerateur encastré suiv
Côte à côte : JS42NXFXDW, JS42NXFXDE, JS48NXFXDE, JS48NXFXDW
36" avec congélateur en bas : JB36NXFXLW, JB36NXFXRW. JB36NXFXLE, JB36NXFXRE
36" avec congélateur en bas et porte à double battant : JF36NXFXDE
42" avec congélateur en bas et porte à double battant : JF42NXFXDW, JF42NXFXDE
■ Ensemble de panneaux de porte de style armoire incluant grille et support de grille (accessoire)
Panneaux personalisés

Exigences d'ouverture

IMPORTANT :

L'installation en armoire exige un soffite ouvert. Pour une installation intégrée, un dégagement de 6" (15,24 cm) au minimum au dessus du réfrigerateur est nécessaire. L'espace libre doit également agrandir la largeur et la profondeur de l'appareil. Voir la section "Installation intégrée". Des planches antibasculément sont requises. Voir la section "Installation des planches antibasculément" dans les instructions d'installation fournies avec le réfrigerateur pour plus d'informations.
La largeur de l'ouverture d'encastrement d'un cotoé à l'autre doit être telle que spécifiée par le modele concerne, pour au moins 3'' (7,62 cm) en retrait de l'avant du meuble. Si l'ouverture d'encastrement ne respecte pas cette condition, des modifications devront etre apportées.
La profondeur de l'ouverture de I'avant du meuble jusqu'au mur arriere doit etre de 25" (63,5 cm) au moins pour une installation en affleurement.
Une prise de courant à 3 alveoles reliée à la terre doit être installée à 4^ (10,2 cm) du côté droit des placards ou du panneau d'extrémité. Voir "Spcifications électriques" dans les instructions d'installation fournies avec le réfrigerateur.
Le robinet d'arrêt d'eau doit être situé dans les meubles inférieurs d'un côté ou l'autre du réfrigerateur, ou à un autre endroit facilement accessible. Si le robinet d'arrêt ne se trouve pas dans les meubles, la plomberie d'arrivée d'eau peut provenir du plancher. Voir "Spcifications de l'arrivée d'eau" dans les instructions d'installation fournies avec le réfrigerateur.

Options d'installation du placard et du panneau

Profondeur de placard - 25" (63,5 cm)

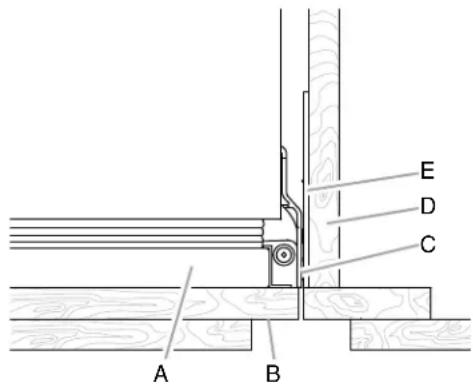

Meubles à encadrement Vue du dessus - Apparent

A. Porte du réfrigerateur
B. Panneau décoratif
C. Garniture latérale

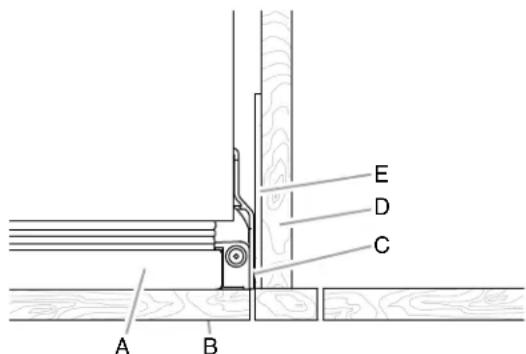

Vue du dessus - Intégré

A. Porte du réfrigérateur
B. Panneau décoratif
C. Garniture laterale

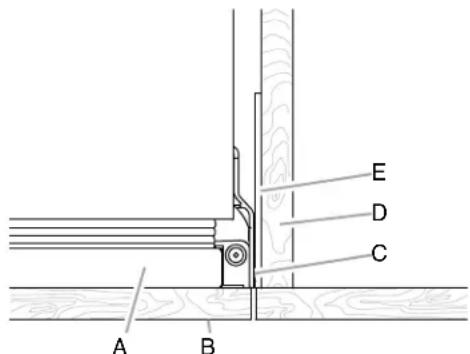

Meubles sans encadrement

A. Porte du réfrigerateur
B. Panneau décoratif
C. Garniture laterale

Exigences d'une installation intégrée

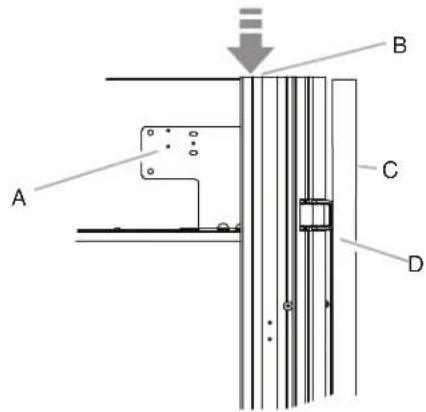

Grille supérieure - Vue latérale

A. Assemblage de support de grille
C. Panneau de porte
B. Circulation d'air
D. Garniture laterale

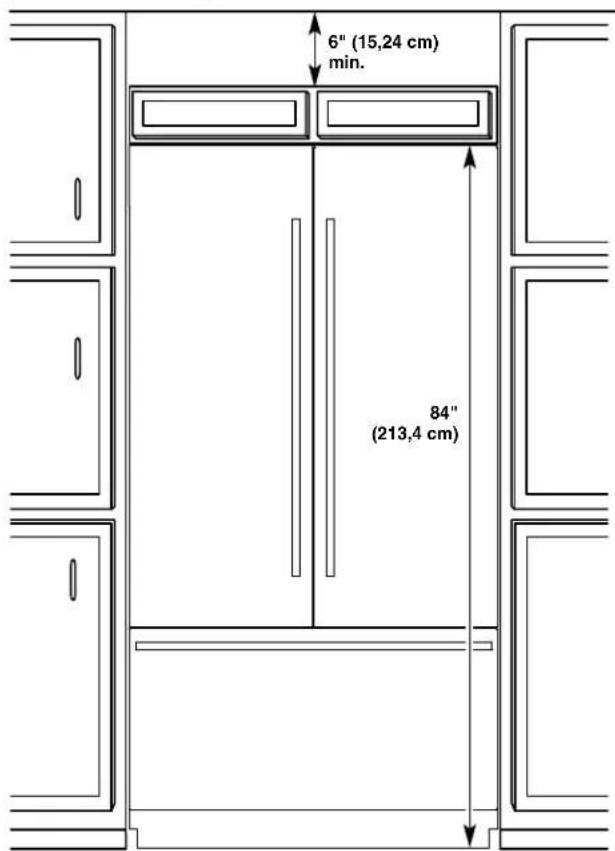

Exigences de circulation d'air pour l'aération

IMPORTANT:

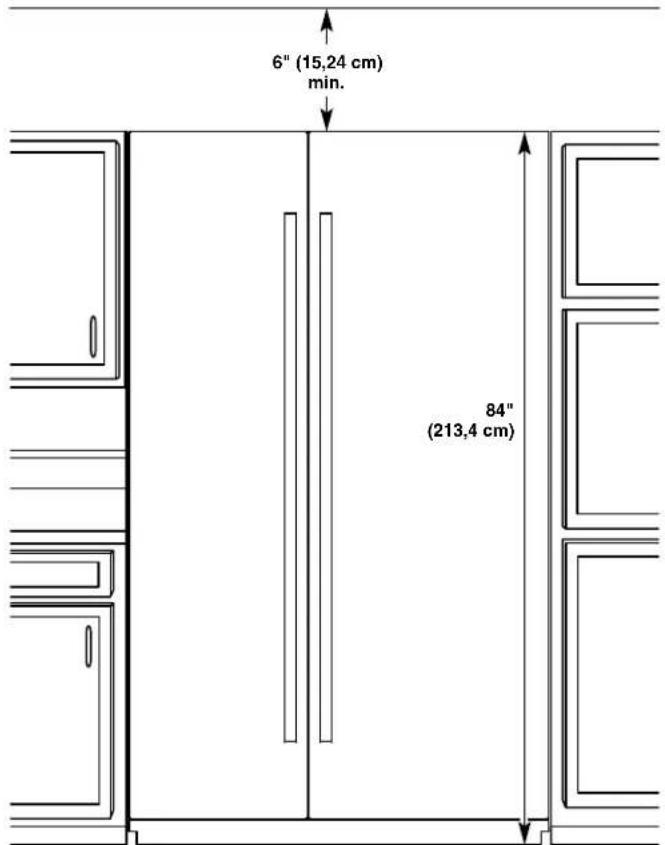

• Les installations de style armoire exigent un dégagement de 6'' (15,24 cm) au moins au-dessus du réfrigerateur. Cét espace doit être totalement dégagé, notamment d'eventuels soffites.
• Les modèles peuvent être installés en suivant l'option 1 ou l'option 2.

Option 1 - Ouverture vers le plafond (tous les modèles)

Option 2 - Avant décoratif (façade de placard uniquement) (tous les modèles)

Panneaux décoratifspersonnalisés

Les panneaux décoratifs personalisés permettent d'harmoniser l'extérieur du réfrigerateur avec l'ensemble du décor de la cuisine et d'utiliser des poignées personalisées pour une plus grande souplesse de design.

Dans certains cas, le fabricant des placards peut préférer travailler avec un seul panneau usiné pour différentes dimensions. Suivre les instructions relatives aux dimensions et au placement du panneau pour s'assurer que les panneux décoratifs personnalisés conviendront parfaitement.

IMPORTANT:

• Cette installation ne nécessite pas de panneaux de replissage ni de panneaux d'appui.
  L'épaissur nécessaire pour tous les panneaux est de 3 / 4 (1,91 cm).

Avec congelateur en bas

Pour les modèles de congélateur en bas avec une seule porte de 36" (91,4 cm), le poids du panneau décoratif de la porte du réfrigerateur ne doit pas excéder 60 lb (27,2 kg) et le poids du panneau décoratif du tiroir du congélateur ne doit pas excéder 25 lb (11,3 kg).
Pour les modèles de 36^ (91,4 cm) ou de 42^ (106,7 cm), le poids de chaque porte du réfrigérateur ne doit pas excéder 38 lb (17,2 kg) et le panneau décoratif du tiroir du conGPLateur ne doit pas excéder 30 lb (13,6 kg).
Pour les deux modèles, le poids du panneau décoratif de la grille supérieure ne doit pas excéder 7 lb (3,2 kg).

Cote a cote

Le poids du panneau décoratif de la porte du réfrigerateur ne doit pas excéder 66 lb (29,9 kg) pour les modèles de 48" ou 65 lb (29,5 kg) pour les modèles de 42".
Le poids du panneau décoratif de la porte du congélateur ne doit pas excéder 50 lb (23 kg) pour les modèles de 48" ou 49 lb (22,2 kg) pour les modèles de 42".
Le poids du panneau décoratif de la grille supérieure ne doit pas excéder 8 lb (3,6 kg) pour les modèles de 48" ou 7 lb (3,2kg) pour les modèles de 42" .

MISE EN GARDE

Risque de pincement

L'installation de panneaux de porte avec un espacement de moins de 3% (0,95 cm) entre le panneau de porte et le placard adjacent augmente le risque de pincement potentiel.

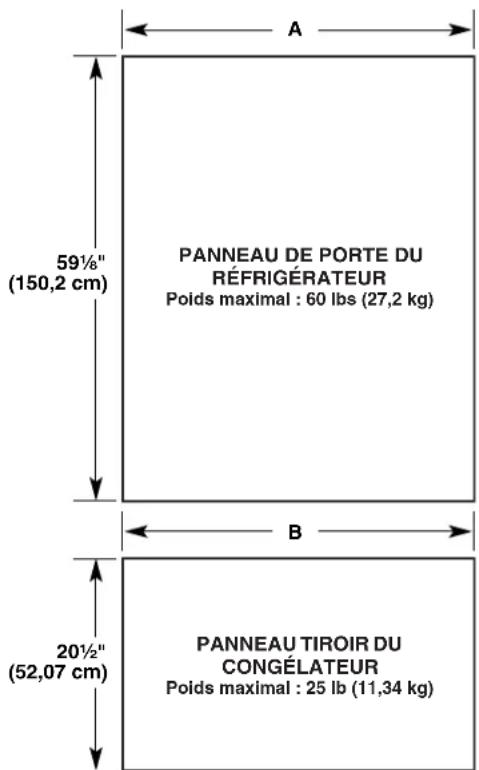

Dimensions des panneaux décoratifs

Modèle de 36" (91,4 cm) - Panneaux de porte et de tiroir

Modèle $6" avec congélateur en bas
Retrait %	1%
A	35¼" (89,54 cm)	35¾" (90,81 cm)
B	35¼" (89,54 cm)	35¾" (90,81 cm)

Modèle de 42" (106,7 cm)

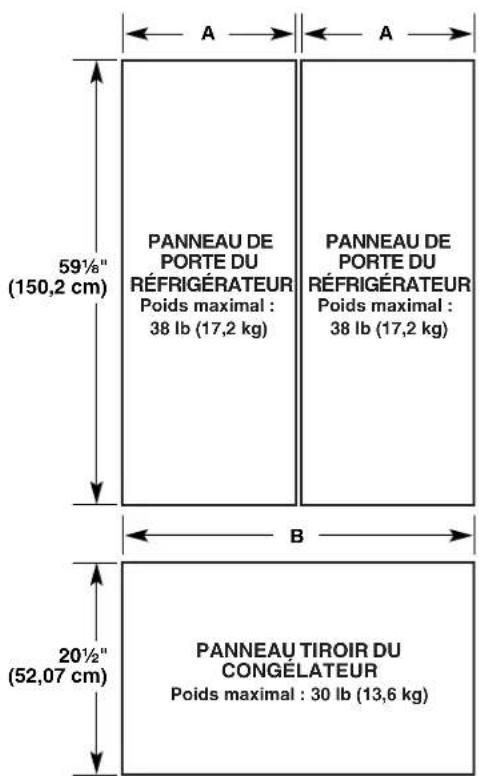

Modèle de porté à double battant de 36" (91,4 cm) et de

42" (106,7 cm) - Panneaux de porte et de tiroir

Modèle 36" avec congélateur en bas et porte à double battant
Retrait %	1/8"
A	17%16" (44,61 cm)	1713%16" (45,24 cm)
B	351/4" (89,54cm)	35%4" (90,81cm)

Modèle 42" avec congélateur en bas et porte à double battant
Retrait %	1/8"
A	20%	20%
B	41%	41%

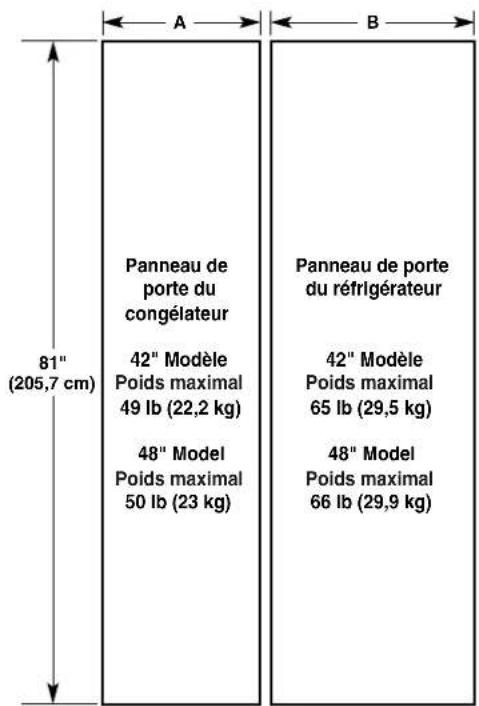

Côte à côte - Panneaux de porte

Mo- dèle	42 48
Retrait	3/6"	1/6"	3/6"	1/6"
A	17%16" (44,61 cm)	1713/16" (45,24 cm)	201/16" (50,96 cm)	205/16" (50,17 cm)
B	23%16" (59,85 cm)	2313/16" (60,48 cm)	271/16" (68,74 cm)	275/16" (69,37 cm)

MODIFICATIONS POUR UNE INSTALLATION EN ARMOIRE

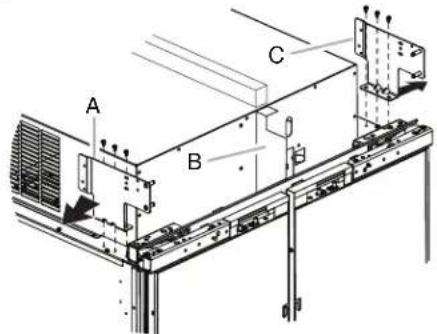

Grille supérieure

1. Retirer les trois vis fixant chaque plaque de montage sur le dessus du réfrigerateur de chaque côte. Jeter les plaques de montage mais conserver les vis pour fixer les deux assemblages de supports de grille fournis dans cette trousse.
2. Retirer les deux vis fixant le séparateur d'air au logement de l'appareil. Jeter le séparateur d'air mais réinstaller les vis à leur emplacement initial.

A. Plaque de montage du support de grille
B. Séparateur d'air
C. Plaque de montage du support de grille

1. Aligner les trois trous d'un support de grille avec les trois trous d'un cote de la caisse, tel qu'illustré. À l'aide des vis retirees à l'etape 1, fixer le support de grille.

A. Assemblage de supports de grille B. Vis

1. Répéter les étapes 2 et 3 pour installer l'autre support de grille du côte opposé du réfrigerateur.

Installation du réfrigérateur

IMPORTANT: Suivre les "Instructions d'installation" du "Guide d'installation" fourni avec le réfrigerateur.

1. Brancher à une prise à trois alveoles reliée à la terre.

A VERTISSEMENT

Risque de basculement

Le réfrigerateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigerateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

Le non-respect de ces instructions peut cause un décès ou une blessure grave.

1. Déplacer le réfrigerateur jusqu'à sa position de service finale.

Installation du panneau de grille

1. Positionner le panneau de grille de l'armoire entre les supports de grille situés de chaque côte du placard.
2. Faire glisser le panneau de grille vers le bas jusqu'à ce que le haut du panneau de grille se place au-dessus des décalages des supports de grille.

Préparation des panneaux de porte en bois personalisés

IMPORTANT: Pour une installation en armoire, au lieu de percer des trouès le long du/des bord(s) supérieur(s) des panneaux de portepersonalisés, le gabarit de percage (fourni avec le réfrigerateur) doit être place correctement.

REMARQUES :

Aucun ajustement du gabarit n'est nécessaire pour le bord inférieur du/des panneau(x) de porte.
Aucun ajustement du gabarit n'est nécessaire pour le panneau du tiroir de congelateur personnelisé.

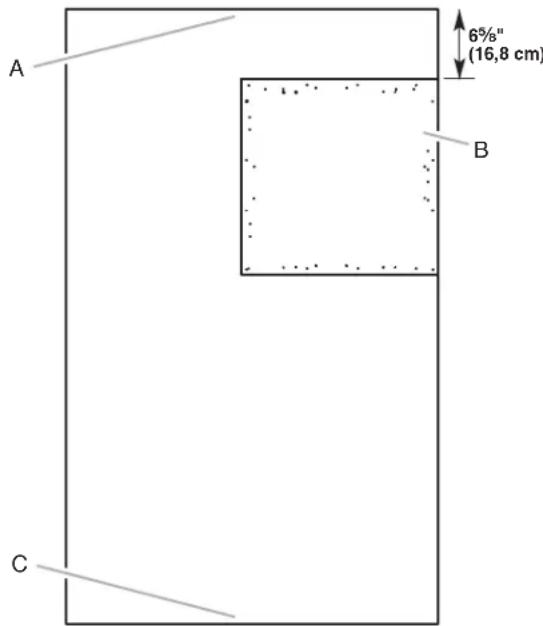

1. Aligner le gabarit de perçage sur l'arrêté du panneau de porte de réfrigerateur personnelisé, de sorte que le haut du gabarit soit décalé de 634 (17,2 cm) du haut du panneau de la porte.

REMARQUE: La seule dimension de décalage est le décalage de 634 (17,2 cm) du haut du panneau de porte.

A. Partie supérieure du panneau de porte du réfrigerateur personnelé
B. Gabarit de perçage
C. Partie inférieure du panneau de portu du réfrigerateur personnelisé

1. Continuer d'utiliser le gabarit de façon habituelle le long de la partie inférieure, du cote de la poignée du panneau de porte.

Achever l'installation

IMPORTANT: Revenir aux instructions fournies avec le réfrigerateur pour terminer l'installation. Voir la section "Préparation des panneaux décoratifs personalisés" dans le guide d'installation.
