Type de produit	Contrôleur de vitesse inductif compact
Modèle	DI0104 (gamme DI01xx)
Marque	IFM
Dimensions (mm)	M30 (corps cylindrique), longueur selon modèle
Tension nominale	20...250 V AC/DC (45...65 Hz en AC)
Courant de sortie (au maintien)	350 mA AC (50 °C), 250 mA AC (80 °C), 100 mA DC (80 °C)
Courant de sortie (à l'appoint)	2200 mA (20 ms / 0,5 Hz)
Courant résiduel	< 1,5 mA
Chute de tension	< 7,5 V
Portée nominale (Sn)	10 mm
Portée de travail (Sa)	0...8,1 mm
Plage de réglage	5...3600 impulsions/min
Hystérésis	10 % du seuil de commutation (SP)
Temporisation de démarrage	12 s (modèle DI0104)
Fréquence d'amortissement maximale	≤ 4800 impulsions/min (pour Sn/2)
Température ambiante	-25...80 °C
Indice de protection	IP 65 / IP 67 / II (selon modèle)
Protection inversion de polarité	Oui
Protection court-circuit/surcharge	Non / Non
Connexion	Câble PUR, 2 m, 2 x 0,5 mm²
Fonction de commutation	Sortie transistor (NO) ; LED allumée si vitesse > SP
Réglage du seuil	Potentiomètre multi-tours
Montage	Encastré ou à l'aide d'écrous ; respecter les spécifications de montage
Entretien	Aucun entretien nécessaire ; garder la face active propre
Compatibilité ATEX	Modèles DI1xxA : zone 3D (catégorie 3D)

FOIRE AUX QUESTIONS - DI0104 IFM

Comment installer le contrôleur de vitesse IFM DI0104 ?

Fixez l'appareil à l'aide d'un dispositif de fixation et utilisez les écrous fournis pour le protéger contre le desserrage. Un montage encastré est possible. Respectez les spécifications de montage (portée nominale) pour un fonctionnement fiable. Coupez l'alimentation avant le raccordement.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne en 20...250 V AC/DC (45...65 Hz en AC). Assurez-vous que la tension est dans cette plage.

Comment régler le seuil de commutation (SP) ?

Maintenez la vitesse de rotation minimale stable. Mettez l'appareil sous tension et attendez la temporisation de démarrage. Tournez le potentiomètre multi-tours : si les LED sont éteintes, tournez lentement vers la gauche (-) jusqu'à ce qu'elles s'allument. Si elles sont allumées, tournez d'abord à droite (+) pour les éteindre, puis lentement à gauche (-) jusqu'à ce qu'elles se rallument. Le réglage est terminé.

Que signifie l'état des LED ?

Les LED sont allumées lorsque la vitesse de rotation est supérieure au seuil de commutation (SP) et pendant la temporisation de démarrage. Elles sont éteintes lorsque la vitesse est inférieure à SP.

Puis-je utiliser cet appareil en zone explosible (ATEX) ?

Seuls les modèles DI1xxA sont certifiés pour les zones à risque d'explosion (catégorie 3D, zone 22). Pour ces modèles, respectez les instructions ATEX et placez le fusible en dehors de la zone explosible.

Quel est le rôle de la temporisation de démarrage ?

La temporisation de démarrage (12 s pour le DI0104) supprime les aléas de fonctionnement lors du démarrage de l'installation, avant que la vitesse minimale ne soit atteinte. Elle n'est active qu'une seule fois après la mise sous tension. Pour qu'elle soit active à chaque démarrage, couplez l'alimentation du moteur et du contrôleur.

Quels sont les courants de sortie maximum ?

Le courant de sortie au maintien est de 350 mA AC à 50 °C, 250 mA AC à 80 °C, et 100 mA DC à 80 °C. Le courant à l'appoint peut atteindre 2200 mA pendant 20 ms (0,5 Hz). Utilisez un fusible ≤ 2 A (rapide) selon CEI60127-2.

Comment nettoyer l'appareil ?

Aucun entretien particulier n'est nécessaire. Veillez simplement à garder la face active et l'espace libre exempts de dépôts et de corps étrangers métalliques. N'utilisez pas d'appareils à champ magnétique intense (téléphones portables) à proximité.

Quelle est la portée de détection ?

La portée nominale (Sn) est de 10 mm. La portée de travail (Sa) est de 0 à 8,1 mm. Respectez ces distances pour un fonctionnement fiable.

Où trouver les fiches techniques et déclarations de conformité ?

Les fiches techniques et déclarations de conformité CE sont disponibles sur le site www.ifm.com. Recherchez par numéro de commande (DI0104).

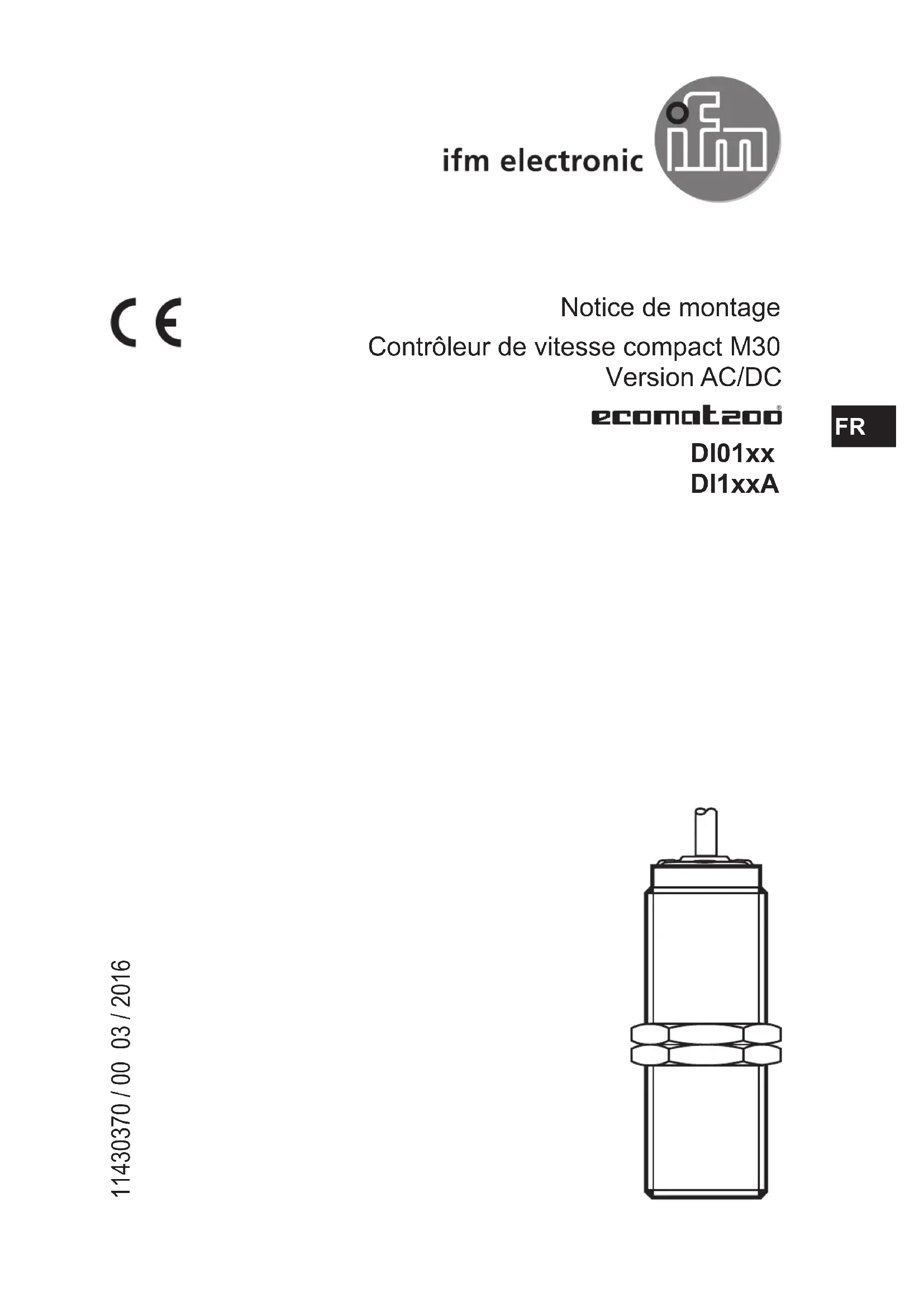

MODE D'EMPLOI DI0104 IFM

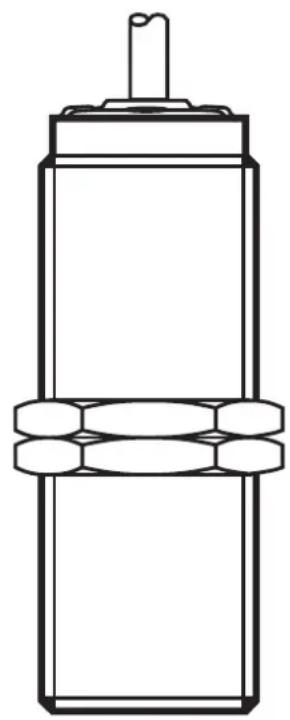

Contrôleur de vitesse compact M30

Version AC/DC

ecomataoo

DI01xx

DI1xxA

Contenu

1 Remarques préliminaires 2

1.1 Symboles utilisés et consignes de sécurité 3

2 Consignes de sécurité 3

2.1 Appareils ATEX (DI1xxA) 3

3 Fonctionnement et caractéristiques 3

3.1 Fonction de commutation 3
3.2 Diagramme fonctionnel 4

4 Montage. 5

5 Raccordement electrique 5
6 Réglage 6
7 Fonctionnement 6
8Données techniques 7

1 Remarques préliminaires

Ce document s'applique à tous les apparciels du type " contrôleur de vitesse compact" (réference : DI01xx et DI1xxA).

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'appréhender les risques et d'éviter les dangers potentiels qui pouraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce documentpendant tout le temps d'emploi de l'appareil.

AVENTISSEMENT

Respecter les avertissements et consignes de sécurité ( 2 Consignes de sécurité).

1.1 Symboles utilisés et consignes de sécurité

Action à faire

Reforence croisee

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

AVENTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

FR

2 Consignes de sécurité

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériels ELECTriques doivent être respectés.

2.1 Appareils ATEX (DI1xxA)

Respecter les instructions pour l'emploi sur dans les zones à risque d'explosion : notice d'utilisation (partie concernant la protection Ex) pour contrôleurs de vitesse selon la directive de l'UE 2014/34/CE annexe VIII (ATEX) groupe II, catégorie 3D. Si aucune notice d'utilisation (partie concernant la protection Ex) ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre distributeur (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

3 Fonctionnement et caractéristiques

Le contrôleur de vitesse inductif compact detecte sans contact si une vitesse de rotation réglee n'est pas atteinte, et signale cela par un signal de commutation.

3.1 Fonction de commutation

Sortie transistor LED
commuté (à l'état passant) allumée(s) vitesse de rotation > SP et pendant la temporisation de démarrage
non commuté (bloqué) éteinte(s) vitesse de rotation < SP

SP = seuil de commutation

3.2 Diagramme fonctionnel

1: Tension d'alimentation SP = seuil de commutation
2: Temporisation de démarrage
3: Sortie transistor

= sortie transistor commutée (à l'etat passant)

La temporisation de démarrage supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse minimum. ÀpRES la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois.

Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que la machine est mise en marche.

4 Montage

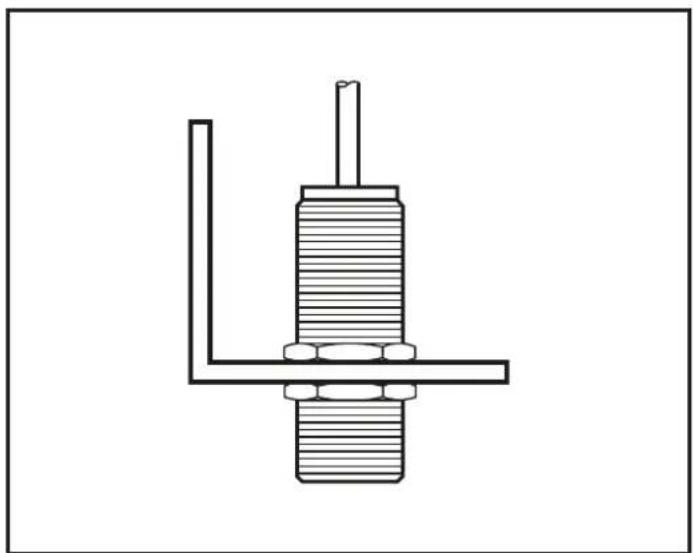

Principe de montage Spécifications de montage

Fixer l'appareil à l'aide d'un dispositif de fixation et le protégger contre le desserrage à l'aide des écrous fournis.

Montage encastre possible.

Respecter les specifications de montage ci-dessus pour assurer un fonctionnement fiable. Portée nominale Sn ( 8 Données techniques)

5 Raccordement électrique

BK = noir (black)

WH = blanc (white)

Scheme de branchement

Mettre l'installation hors tension.
Raccorder l'appareil selon le schéma de branchement.

Fusible miniature selon CEI60127-2 feuille 1, ≤ 2 A (rapide)

Appareils ATEX (DI1xxA) :

Positionner le fusible en dehors de la zone explosible.

FR

6 Réglage

Éléments de visualisation et de service

1: Potentiomètre multi-tours pour le réglage du seuil de commutation (sans butée)
2: LED pour l'indication de commutation ( 3.1 Fonction de commutation)

Lors du réglage maintainir stable la vitesse de rotation minimum.
Mettre l'appareil sous tension.

Laisser ecouler la temporisation de demarrage ( 8 Données techniques).
Effectuer le réglage du seuil de commutation selon l'état des LED.

Si les LED ne sont pas allumées :

• Tourner le potentiametre lentement à gauche (-) jusqu'à ce que les LED soient allumées.

Le réglage est terminé.

Si les LED sont allumées :

• Tournier le potentiametre à droite (+) jusqu'à ce que les LED soient éteintes.
• Tourner le potentiametre lentement à gauche (-) jusqu'à ce que les LED soient allumées.

Le réglage est terminé.

7 Fonctionnement

Le fonctionnement ne nécessiteaucun entretien.

Respecter pour un bon fonctionnement :

Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques.
- Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. portables) à proximé immediate du contrôleur de vitesse de rotation.

8 Données techniques

Dimensions [mm]

	DI0101 DI0104 DI103A
Tension nominale [V] 20...250 AC/DC (45...65 Hz, AC)
Courant de sortie (au maintien) [mA] 350 AC, 50 °C	250 AC, 80 °C100 DC, 80 °C		200 AC, 60 °C100 DC, 60 °C
Courant de sortie (à l'appoint) [mA] 2200 (20 ms / 0,5 Hz)
Courant de sortie minimum [mA]	>6
Courant résiduel [mA]	<1,5
Chute de tension [V]	<7,5
Protection inversion de polarité	oui
Protection court-circuit/surcharge	non / non
Portée nominale (Sn) [mm]	10
Portée de travail (Sa) [mm]	0...8,1
Plage de réglage [Imp./min]	5...3600
Hystérésis [% de SP]	10
Temporisation de démarrage [s]	12	<0,5	12
Fréquence d'amortissement [Imp./min]	≤4800 (pour Sn/2)
Température ambiente [°C]	-25...80		-20...60
Indice de protection	IP 65 / IP 67 / II
Catégorie d'équipements ATEX	-		3D
Connexion	câble PUR / 2 m; 2 x 0,5 mm²

Des fiches techniques et des déclarations de conformité CE sont disponibles sur: www.ifm.com Recherche d'une fiche technique N° de commande
