Type de produit	Contrôleur de vitesse compact M30
Marque et modèle	IFM DI0101
Tension d'alimentation	20…250 V AC/DC (45…65 Hz AC)
Courant de sortie (au maintien)	350 mA AC à 50 °C / 250 mA AC à 80 °C / 100 mA DC à 80 °C
Portée nominale (Sn)	10 mm
Portée de travail (Sa)	0…8,1 mm
Plage de réglage	5…3600 impulsions/min
Temporisation de démarrage	12 s (modèle DI0101)
Hystérésis	10 % du seuil de commutation
Fréquence d'amortissement max	≤ 4800 impulsions/min (pour Sn/2)
Température ambiante	-25…80 °C
Indice de protection	IP65 / IP67, classe II
Raccordement	Câble PUR 2 m, 2 x 0,5 mm²
Protection inversion de polarité	Oui
Protection court-circuit/surcharge	Non / Non
Fusible recommandé	≤ 2 A (rapide, selon CEI 60127-2 feuille 1)
Fonction de commutation	Sortie transistor normalement ouverte (commutée quand vitesse > seuil)
Indication LED	LED allumée si vitesse > seuil et temporisation de démarrage écoulée
Réglage du seuil	Potentiomètre multi-tours sans butée
Entretien	Aucun entretien nécessaire ; maintenir la face active propre
Montage	Par électricien qualifié ; encastrement possible ; écrous fournis
Matériau du boîtier	Non précisé (estimation : acier inox ou plastique renforcé)
Largeur / Diamètre	30 mm (M30)
Version ATEX	Modèle DI0101 non ATEX ; version DI1xxA pour zone 3D

FOIRE AUX QUESTIONS - DI0101 IFM

Comment installer le contrôleur de vitesse IFM DI0101 ?

Fixez l'appareil à l'aide des écrous fournis en respectant les spécifications de montage. Le montage encastré est possible. Assurez-vous que la portée nominale (10 mm) est respectée et que la face active est dégagée. Confiez l'installation à un électricien qualifié.

Quelle est la tension d'alimentation du DI0101 ?

L'appareil fonctionne sous une tension de 20 à 250 V AC/DC (45-65 Hz pour la composante AC).

Comment régler le seuil de commutation ?

Mettez l'appareil sous tension, attendez la temporisation de démarrage (12 s). Si les LED sont éteintes, tournez lentement le potentiomètre vers la gauche (-) jusqu'à ce qu'elles s'allument. Si les LED sont allumées, tournez vers la droite (+) jusqu'à extinction, puis revenez lentement vers la gauche jusqu'à ce qu'elles se rallument.

Que signifient les LED sur le DI0101 ?

Les LED sont allumées lorsque la vitesse de rotation est supérieure au seuil réglé et que la temporisation de démarrage est écoulée. Elles sont éteintes si la vitesse est inférieure au seuil.

Quelle est la portée de détection maximale ?

La portée nominale (Sn) est de 10 mm. La portée de travail effective (Sa) se situe entre 0 et 8,1 mm.

Le DI0101 est-il protégé contre les inversions de polarité ?

Oui, l'appareil dispose d'une protection contre l'inversion de polarité. En revanche, il n'est pas protégé contre les courts-circuits ni les surcharges.

Comment entretenir le contrôleur de vitesse ?

L'appareil ne nécessite aucun entretien particulier. Veillez simplement à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques.

Quelle est la fonction de la temporisation de démarrage ?

La temporisation de démarrage (12 s) supprime les aléas de fonctionnement lors du démarrage de l'installation. Elle n'est active qu'une seule fois après la mise sous tension.

Peut-on utiliser le DI0101 en zone explosive ?

Le modèle DI0101 n'est pas certifié ATEX. Utilisez la version DI1xxA pour les zones à risque d'explosion (catégorie 3D). Consultez la notice ATEX séparée.

Quel fusible utiliser avec le DI0101 ?

Utilisez un fusible miniature ≤ 2 A (rapide) selon CEI 60127-2 feuille 1. Pour les appareils ATEX, placez le fusible en dehors de la zone explosible.

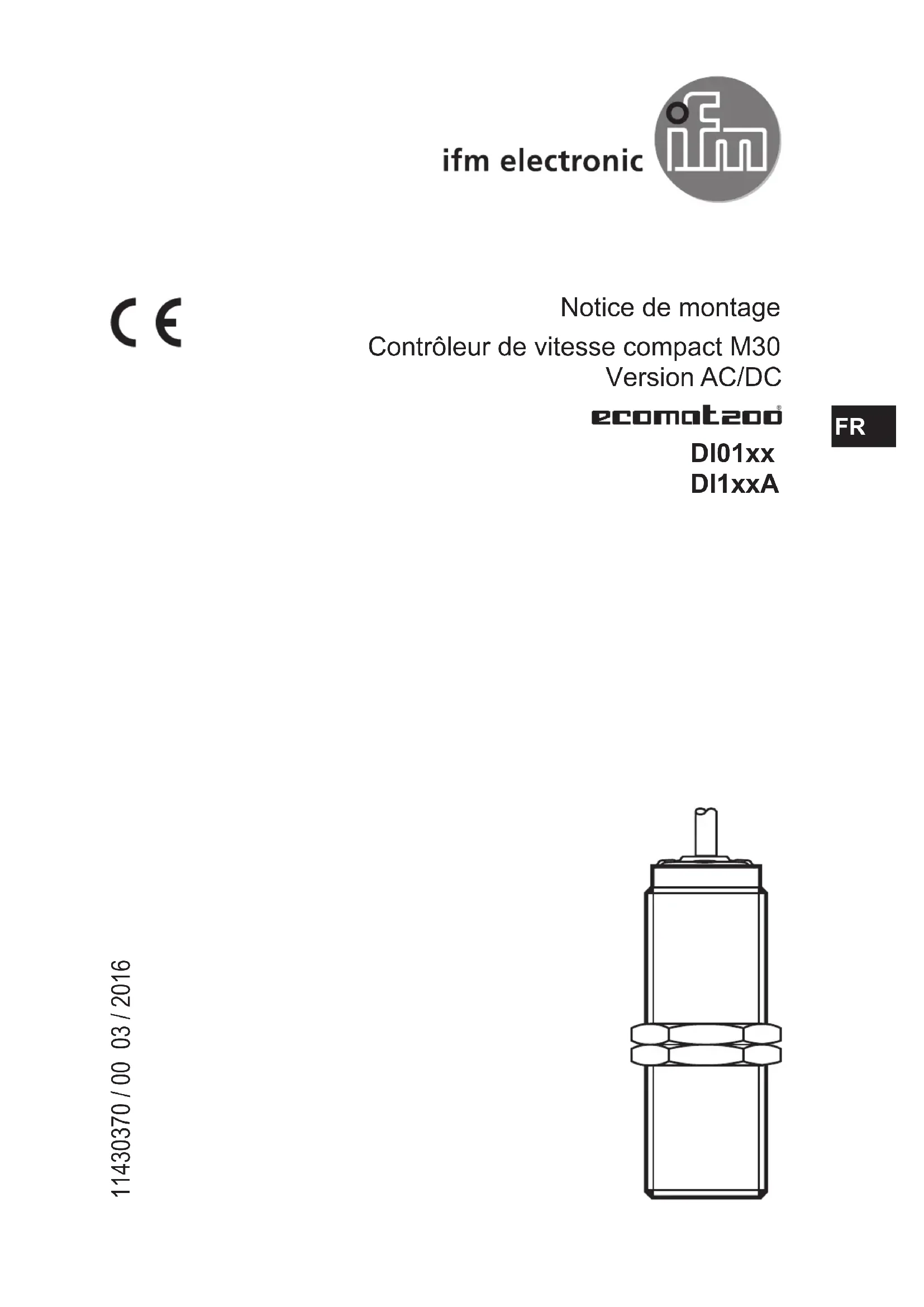

MODE D'EMPLOI DI0101 IFM

Contrôleur de vitesse compact M30

Version AC/DC

ecomatoo

DI01xx

DI1xxA

Contenu

1 Remarques préliminaires 2

1.1 Symboles utilisés et consignes de sécurité 3

2 Consignes de sécurité 3

2.1 Appareils ATEX (DI1xxA) 3

3 Fonctionnement et caractéristiques 3

3.1 Fonction de commutation 3
3.2 Diagramme fonctionnel 4

4 Montage. 5

5 Raccordement electrique 5
6 Réglage 6
7 Fonctionnement 6
8Données techniques 7

1 Remarques préliminaires

Ce document s'applique à tous les apparciels du type " contrôleur de vitesse compact" (réference : DI01xx et DI1xxA).

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'appréhender les risques et d'éviter les dangers potentiels qui pouraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce documentpendant tout le temps d'emploi de l'appareil.

AVENTISSEMENT

Respecter les averissements et consignes de sécurité ( 2 Consignes de sécurité).

1.1 Symboles utilisés et consignes de sécurité

Action à faire

Reforence croisee

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

AVENTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

FR

2 Consignes de sécurité

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériels ELECTriques doivent être respectés.

2.1 Appareils ATEX (DI1xxA)

Respecter les instructions pour l'emploi sur dans les zones à risque d'explosion : notice d'utilisation (partie concernant la protection Ex) pour contrôleurs de vitesse selon la directive de l'UE 2014/34/CE annexe VIII (ATEX) groupe II, catégorie 3D. Si aucune notice d'utilisation (partie concernant la protection Ex) ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre distributeur (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

3 Fonctionnement et caractéristiques

Le contrôleur de vitesse inductif compact detecte sans contact si une vitesse de rotation réglee n'est pas atteinte, et signale cela par un signal de commutation.

3.1 Fonction de commutation

Sortie transistor LED
commuté (à l'état passant) allumée(s) vitesse de rotation > SP et pendant la temporisation de démarrage
non commuté (bloqué) éteinte(s) vitesse de rotation < SP

SP = seuil de commutation

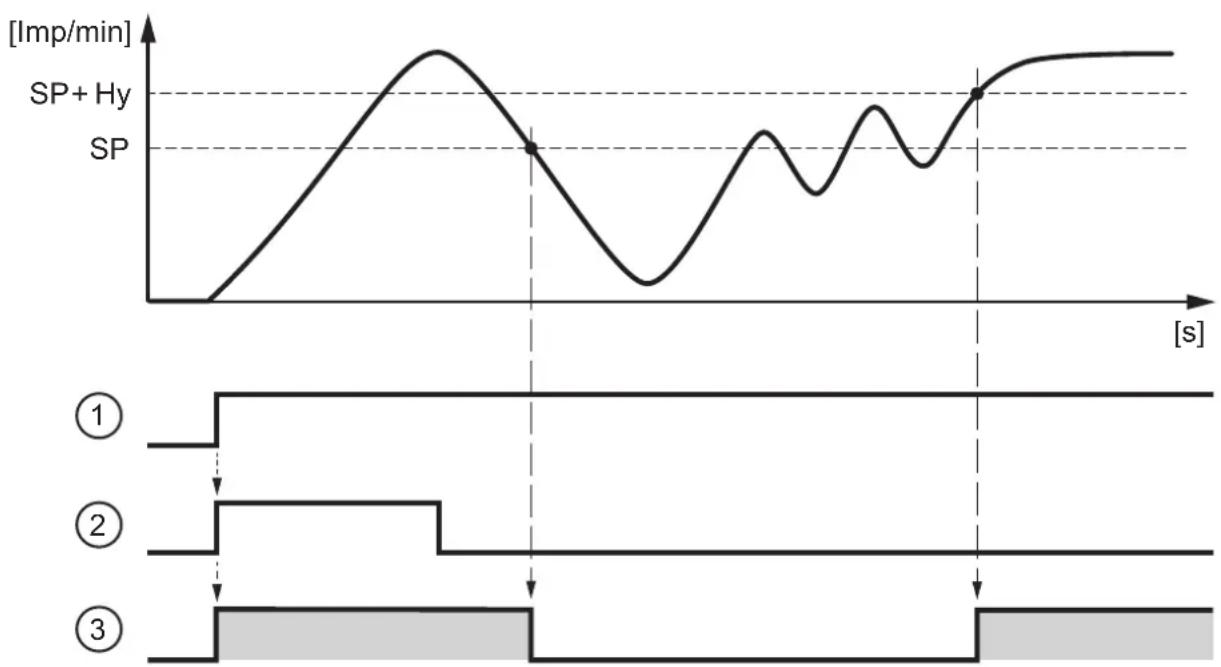

3.2 Diagramme fonctionnel

1: Tension d'alimentation SP = seuil de commutation
2: Temporisation de démarrage
3: Sortie transistor

= sortie transistor commutée (à l'etat passant)

La temporisation de démarrage supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse minimum. ÀpRES la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois.

Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que la machine est mise en marche.

4 Montage

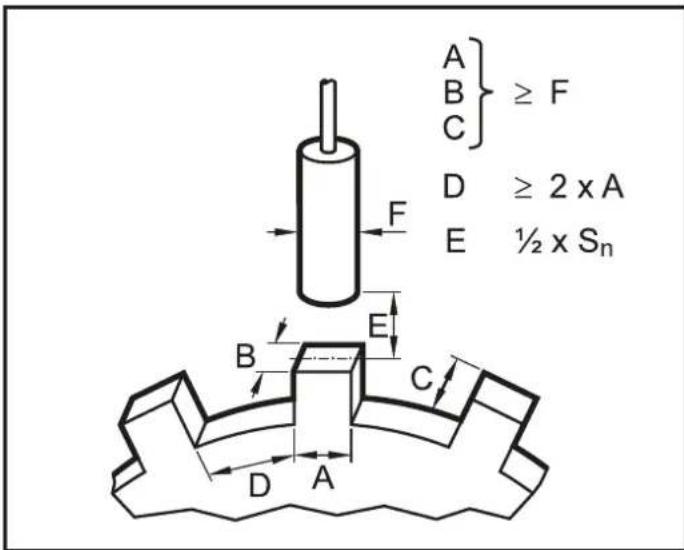

Principe de montage Spécifications de montage

Fixer l'appareil à l'aide d'un dispositif de fixation et le protégger contre le desserrage à l'aide des écrous fournis.

Montage encastre possible.

Respecter les specifications de montage ci-dessus pour assurer un fonctionnement fiable. Portée nominale Sn ( 8 Données techniques)

5 Raccordement électrique

BK = noir (black)

WH = blanc (white)

Scheme de branchement

Mettre l'installation hors tension.
Raccorder l'appareil selon le schéma de branchement.

Fusible miniature selon CEI60127-2 feuille 1, ≤ 2 A (rapide)

Appareils ATEX (DI1xxA) :

Positionner le fusible en dehors de la zone explosible.

FR

6 Réglage

Éléments de visualisation et de service

1: Potentiomètre multi-tours pour le réglage du seuil de commutation (sans butée)
2: LED pour l'indication de commutation ( 3.1 Fonction de commutation)

Lors du réglage maintainir stable la vitesse de rotation minimum.
Mettre l'appareil sous tension.

Laisser ecouler la temporisation de demarrage ( 8 Données techniques).
Effectuer le réglage du seuil de commutation selon l'état des LED.

Si les LED ne sont pas allumées :

• Tourner le potentiametre lentement à gauche (-) jusqu'à ce que les LED soient allumées.

Le réglage est terminé.

Si les LED sont allumées :

• Tournier le potentiametre à droite (+) jusqu'à ce que les LED soient éteintes.
• Tourner le potentiametre lentement à gauche (-) jusqu'à ce que les LED soient allumées.

Le réglage est terminé.

7 Fonctionnement

Le fonctionnement ne nécessiteaucun entretien.

Respecter pour un bon fonctionnement :

Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques.
- Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. portables) à proximé immediate du contrôleur de vitesse de rotation.

8 Données techniques

Dimensions [mm]

	DI0101 DI0104 DI103A
Tension nominale [V] 20...250 AC/DC (45...65 Hz, AC)
Courant de sortie (au maintien) [mA] 350 AC, 50 °C	250 AC, 80 °C100 DC, 80 °C		200 AC, 60 °C100 DC, 60 °C
Courant de sortie (à l'appoint) [mA] 2200 (20 ms /	0,5 Hz)
Courant de sortie minimum [mA]	>6
Courant résiduel [mA]	<1,5
Chute de tension [V]	<7,5
Protection inversion de polarité	oui
Protection court-circuit/surcharge	non / non
Portée nominale (Sn) [mm]	10
Portée de travail (Sa) [mm]	0...8,1
Plage de réglage [Imp./min]	5...3600
Hystérésis [% de SP]	10
Temporisation de démarrage [s]	12	<0,5	12
Fréquence d'amortissement [Imp./min]	≤4800 (pour Sn/2)
Température ambiente [°C]	-25...80		-20...60
Indice de protection	IP 65 / IP 67 / II
Catégorie d'équipements ATEX	-		3D
Connexion	câble PUR / 2 m; 2 x 0,5 mm²

Des fiches techniques et des déclarations de conformité CE sont disponibles sur: www.ifm.com Recherche d'une fiche technique N° de commande
