E37430 - Tube protecteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube protecteur industriel
Marque	IFM
Modèle	E37430
Usage prévu	Protection des capteurs de température contre les fluides agressifs, les hautes pressions et les vitesses de débit élevées
Type de raccord	À souder
Matériau du boîtier	Acier inoxydable
Couple de serrage	30...50 Nm
Remplacement du capteur	Possible en fonctionnement
Opération de soudage	Points de fixation à distance égale puis soudures entre les points
Préparation des surfaces	Doivent être sans souillure ; rugosité Ra < 0,8 μm pour contact alimentaire
Lubrification après soudage	Graisser le filetage avec une graisse appropriée et homologuée
Consignes de sécurité	Montage, raccordement, mise en service par personnel qualifié ; évaluation des risques requise
Responsabilité	Le fabricant décline toute responsabilité en cas de mauvaise utilisation ou de modification non autorisée
Documentation	Notice d'utilisation disponible via code QR sur l'appareil ou sur www.ifm.com
Pages de la notice	3 pages

FOIRE AUX QUESTIONS - E37430 IFM

Comment installer le tube protecteur E37430 ?

Le montage se fait par soudage. Il faut d'abord appliquer des points de fixation à distance égale (en croix), puis souder entre ces points. Utiliser des matériaux et opérations de soudage adaptés à la matière du boîtier.

Quel couple de serrage appliquer pour visser le capteur ?

Le couple de serrage préconisé pour visser le capteur dans le tube protecteur est de 30 à 50 Nm.

Peut-on remplacer le capteur sans arrêter le processus ?

Oui, le tube protecteur permet le remplacement du capteur pendant le fonctionnement, ce qui évite d'arrêter l'installation.

Quelle est la fonction principale du tube protecteur ?

Il protège les capteurs de température contre les fluides agressifs, les hautes pressions et les vitesses de débit élevées.

Quelles précautions prendre avant le soudage ?

Les surfaces doivent être exemptes de toute souillure. Pour les raccords à souder en contact alimentaire, la rugosité de surface doit être Ra < 0,8 μm et la soudure conforme aux directives EHEDG 9 et 35.

Que faire après l'opération de soudage ?

Laisser refroidir la pièce, puis nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application avant de visser le capteur.

Ce tube protecteur est-il adapté aux applications alimentaires ?

Le tube peut être utilisé en contact alimentaire si les exigences de rugosité (Ra < 0,8 μm) et les directives de soudage EHEDG sont respectées.

Où trouver la notice complète du E37430 ?

La notice d'utilisation est accessible via le code QR présent sur l'appareil ou son emballage, ou sur le site www.ifm.com.

Quelles sont les responsabilités de l'installateur ?

L'installateur est responsable de la sécurité du système. Il doit effectuer une évaluation des risques et fournir une documentation conforme aux normes.

Peut-on utiliser le tube protecteur pour d'autres fluides que ceux prévus ?

Non, l'usage prévu est limité aux fluides admissibles. Toute utilisation non conforme peut entraîner des dommages matériels ou corporels.

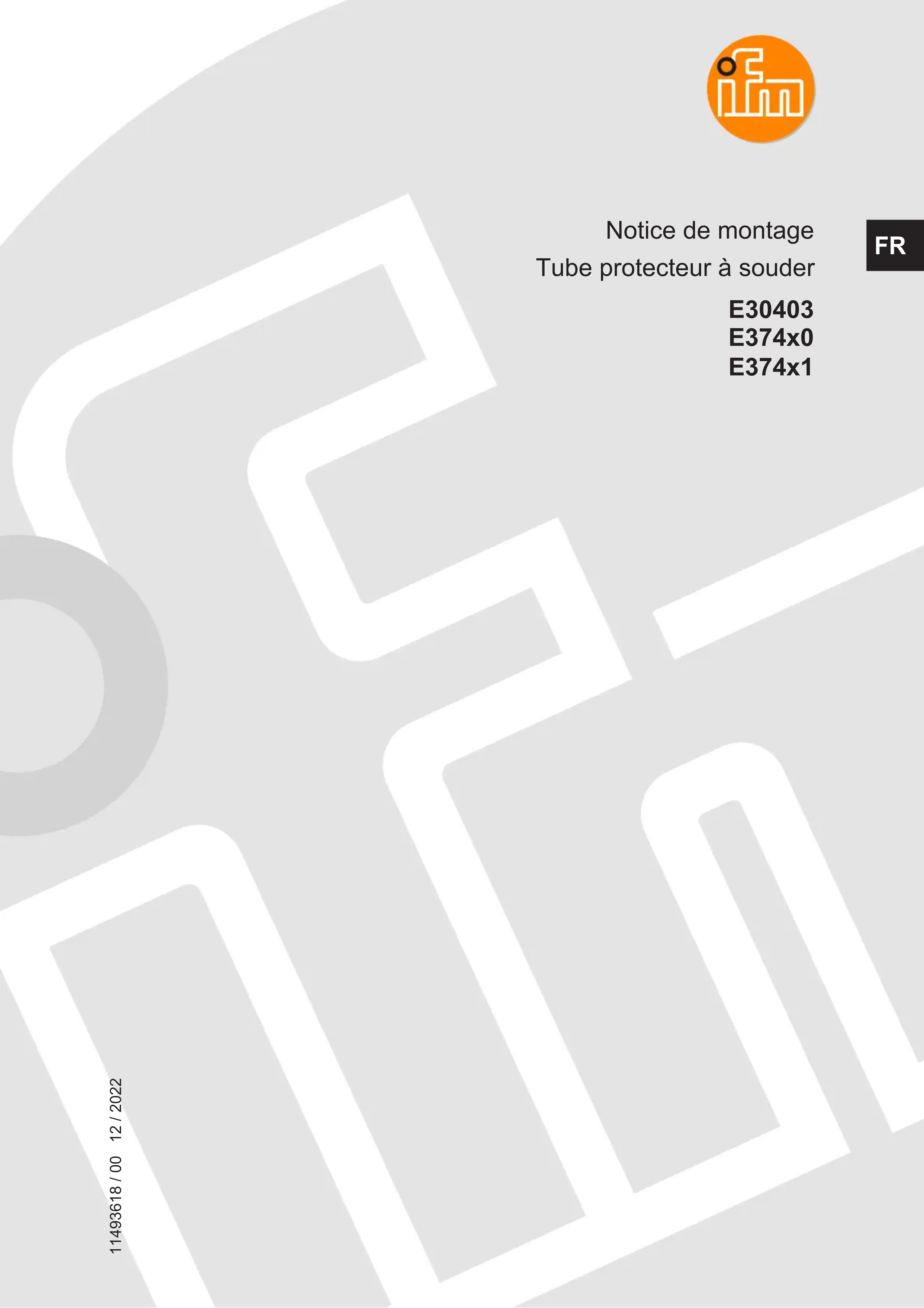

MODE D'EMPLOI E37430 IFM

Tube protecteur à souder

E30403

E374x0

E374x1

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de débit élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

4 Montage

Remarques générales sur l'opération de soudage :

L'opération de soudage doit être effectuée par des personnes compétentes, selon les règles de l'art.
▶ Utiliser des matières et des opérations de soudage qui sont appropriées à la matière du boîtier.
Les surfaces doivent être sans souillure de tout type.
▶ Prendre en compte une préparation avec le plus grand soin des composants.

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectuée conformément aux directives EHEDG 9 et 35.

Opération de soudage :

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Appliquer les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante.
Appliquer l'une en face de l'autre les soudures entre les points de fixation.
▶ Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

▶ Laisser la pièce usinée refroidir.
Nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.
Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.
