E30403 - Tube protecteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube protecteur industriel à souder
Marque	IFM
Modèle	E30403
Usage prévu	Protection des capteurs de température contre fluides agressifs, hautes pressions, vitesses élevées
Matière	Acier inoxydable (estimation)
Raccord	Filetage avec raccord à souder
Couple de serrage	30...50 Nm
Rugosité de surface (contact alimentaire)	Ra < 0,8 μm
Dimensions	Non fournies dans la notice
Poids	Non fourni dans la notice
Alimentation	Sans (composant passif)
Température de service	Selon application et matériau
Pression maximale	Selon conception
Entretien et nettoyage	Nettoyer les surfaces avant soudage ; après soudage, nettoyer filetage et graisser
Sécurité	Montage par personnel qualifié ; respecter les consignes de soudage
Pièces détachées et réparabilité	Non détaillé ; le tube protecteur est un composant soudé non réparable
Informations générales	Notice complète disponible via QR code ou www.ifm.com

FOIRE AUX QUESTIONS - E30403 IFM

Quel est l'usage principal du tube protecteur E30403 ?

Le tube protecteur IFM E30403 est conçu pour protéger les capteurs de température contre les fluides agressifs, les hautes pressions et les vitesses d'écoulement élevées.

Peut-on remplacer le capteur sans arrêter le processus ?

Oui, le tube protecteur permet le remplacement du capteur pendant le fonctionnement, ce qui facilite la maintenance.

Quel est le couple de serrage recommandé pour le capteur ?

Le couple de serrage est de 30 à 50 Nm. Il est important de respecter cette valeur pour assurer l'étanchéité et éviter tout dommage.

Quelles sont les consignes de soudage à respecter ?

Le soudage doit être effectué par personnel compétent en respectant les règles de l'art. Appliquer d'abord des points de fixation en croix, puis souder entre les points. Laisser refroidir après soudage.

Faut-il graisser le filetage après soudage ?

Oui, après soudage, il est recommandé de nettoyer et graisser le filetage avec une graisse appropriée et homologuée pour l'application.

Quelle est la rugosité de surface requise pour les applications alimentaires ?

Pour les surfaces en contact alimentaire, la rugosité doit être Ra < 0,8 μm conformément aux directives EHEDG.

Où trouver la notice complète du E30403 ?

La notice complète est disponible via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com.

Quelles sont les responsabilités de l'installateur ?

L'installateur est responsable de la sécurité du système, doit effectuer une évaluation des risques et fournir la documentation nécessaire à l'opérateur et à l'utilisateur.

Le tube protecteur est-il réparable ?

Le tube protecteur est un composant soudé non réparable. En cas de dommage, il doit être remplacé.

Quelles sont les conditions de stockage recommandées ?

Le produit doit être stocké dans un environnement sec et propre, à l'abri des chocs et de la corrosion, avant montage.

MODE D'EMPLOI E30403 IFM

Tube protecteur à souder

E30403

E374x0

E374x1

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de début élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

Remarques générales sur l'opération de soudage :

L'opération de soudage doit être effectuée par des personnes compétentes, selon les règles de l'art. Utiliser des matières et des opérations de soudage qui sont appropriées à la matière du boîtier. Les surfaces doivent être sans souillure de tout type. Prendre en compte une préparation avec le plus grand soin des composants.

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectuée conformément aux directives EHEDG 9 et 35.

Opération de soudage :

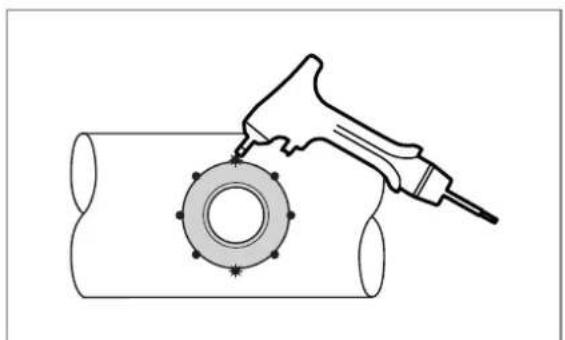

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Applique les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante. Applique l'une en face de l'autre les soudures entre les points de fixation. Respecte des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

Laisser la pièce usinée refroidir. Nettoyer filetage et le graisser avec une graisse appropriée et homologuée pour l'application. Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.
