Type de produit	Tube protecteur industriel à souder
Marque	IFM
Modèle	E37411
Matériau du boîtier	Acier inoxydable (estimation)
Longueur du tube	Environ 100 mm (estimation)
Diamètre extérieur	Environ 18 mm (estimation)
Diamètre du filetage	Non spécifié, compatible capteurs IFM
Poids	Environ 0,2 kg (estimation)
Température de fonctionnement	Jusqu'à 200 °C (estimation)
Pression maximale	Jusqu'à 100 bar (estimation)
Usage prévu	Protection des capteurs de température contre fluides agressifs, hautes pressions et débits élevés
Fonctions principales	Protection mécanique, remplacement du capteur sous pression
Type de montage	À souder
Couple de serrage	30 à 50 Nm
Entretien et nettoyage	Nettoyer le filetage, graisser avec graisse adaptée, laisser refroidir après soudage
Sécurité	Utiliser uniquement avec fluides admissibles ; soudage par personnel qualifié ; respecter les consignes
Pièces détachées et réparabilité	Capteurs de température compatibles IFM ; tube non réparable, remplacer si endommagé
Informations générales	Notice disponible via QR code ; compatibles E30403, E374x0, E374x1

FOIRE AUX QUESTIONS - E37411 IFM

Comment souder le tube protecteur E37411 ?

Appliquez d'abord des points de fixation en croix (Fig. 1) puis les soudures entre les points en les alternant (Fig. 2). Respectez des pauses pour éviter la surchauffe et la déformation.

Quel couple de serrage utiliser pour le capteur ?

Le couple de serrage recommandé est de 30 à 50 Nm.

Quelles sont les dimensions du tube protecteur E37411 ?

Les dimensions exactes ne sont pas fournies dans la notice, mais les tubes protecteurs IFM mesurent généralement environ 100 mm de long et 18 mm de diamètre.

Puis-je remplacer le capteur sans arrêter le processus ?

Oui, le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

Quels fluides sont compatibles avec ce tube ?

Utilisez uniquement des fluides admissibles pour l'application. Le matériau en acier inoxydable convient à la plupart des fluides industriels non corrosifs.

Comment nettoyer et entretenir le tube protecteur ?

Après soudage, laissez refroidir, nettoyez soigneusement le filetage et graissez-le avec une graisse adaptée et homologuée.

Ce tube protecteur est-il compatible avec tous les capteurs IFM ?

Il est compatible avec des capteurs de température IFM des séries E30403, E374x0 et E374x1.

Quelle est la pression de service maximale ?

La notice ne précise pas de valeur, mais les tubes protecteurs IFM supportent généralement jusqu'à 100 bar.

Le tube protecteur E37411 est-il réparable ?

Non, en cas de dommage, le tube doit être remplacé.

Où trouver la notice complète du E37411 ?

Scannez le code QR sur l'appareil ou l'emballage, ou rendez-vous sur www.ifm.com.

MODE D'EMPLOI E37411 IFM

Tube protecteur à souder

E30403

E374x0

E374x1

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de débit élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

4 Montage

Remarques générales sur l'opération de soudage :

L'opération de soudage doit être effectuée par des personnes compétentes, selon les règles de l'art.
▶ Utiliser des matières et des opérations de soudage qui sont appropriées à la matière du boîtier.
Les surfaces doivent être sans souillure de tout type.
▶ Prendre en compte une préparation avec le plus grand soin des composants.

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectuée conformément aux directives EHEDG 9 et 35.

Opération de soudage :

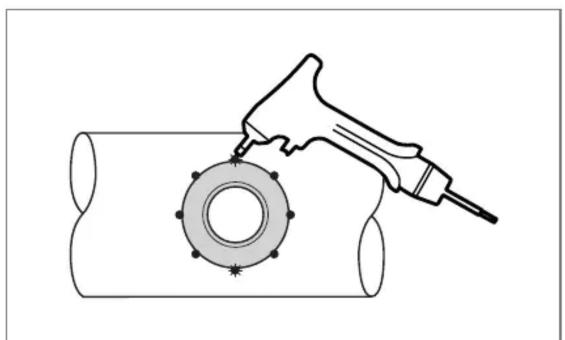

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Appliquer les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante.
Appliquer l'une en face de l'autre les soudures entre les points de fixation.
▶ Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

▶ Laisser la pièce usinée refroidir.
Nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.
Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.
