Type de produit	Capteur de niveau capacitif
Modèle	LK8123
Marque	IFM
Longueur de tige (L)	472 mm (47,2 cm)
Zone active (A)	390 mm (39,0 cm)
Zone de montage (M)	230 mm (23,0 cm)
Longueur d'extension max. (c)	230 mm (23,0 cm)
Alimentation électrique	18…30 V DC (TBTS/TBTP selon EN 50178)
Sorties	4 sorties de commutation (OUT1 : IO-Link, OUT2…OUT4 : commutation PNP/NPN)
Affichage	Écran alphanumérique 4 digits avec LED d'état
Unités de mesure	cm ou inch (réglable)
Fonctions principales	Détection de niveau avec hystérésis ou fenêtre, protection anti-débordement (OP), offset, temporisation, logique PNP/NPN, IO-Link
Modes de fonctionnement	Sélection manuelle du fluide (avec ou sans OP), détection automatique du fluide
Fluides compatibles	Eau, émulsions, huiles minérales et synthétiques, liquides de lubrification (pas acides, bases, pulvérulents)
Température de fluide	Jusqu'à 35 °C pour fluides aqueux (au-delà avec tube isolant thermique)
Raccordement électrique	Connecteur M12 à 8 broches (couleurs selon DIN 47100)
Protection	IP67 (estimation pour usage industriel)
Matériau de la sonde	Acier inoxydable (estimation)
Poids	Environ 400 g (estimation)
Entretien	Nettoyage de la sonde si dépôts ; après démontage, refaire le réglage de la protection anti-débordement
Sécurité	Mise à la terre obligatoire ; installation par personnel qualifié ; respect des distances minimales
Accessoires fournis	Pince de marquage en acier inoxydable
Pièces détachées / réparabilité	Appareil non réparable ; remplacer en cas de défaut
Informations générales	Notice téléchargeable sur notice-facile.com ; données techniques détaillées sur www.ifm.com

FOIRE AUX QUESTIONS - LK8123 IFM

Comment installer le capteur LK8123 dans une cuve ?

Montez le capteur dans la zone de montage (M) en respectant la longueur d'extension max. (c) et les distances minimales (x, u, y, v, w) selon le tableau 6-1 et 6-2. Assurez une mise à la terre via la connexion boîtier. Utilisez la pince fournie pour marquer la hauteur d'installation.

Comment régler la protection anti-débordement (OP) ?

Après installation, paramétrez d'abord le fluide [MEdI] et l'offset [OFS]. Réglez la valeur OP souhaitée via le menu, puis effectuez le réglage [cOP] en maintenant [Set] enfoncé. Le capteur doit être installé et la cuve de préférence vide. Si réussi, [donE] s'affiche.

Quels fluides peuvent être détectés ?

Le capteur convient pour les liquides aqueux, émulsions, huiles de coupe et hydrauliques. Ne convient pas aux acides, bases, zones aseptiques, fluides adhérents (colle, shampoing) ou pulvérulents. Pour les huiles, choisissez OIL.1 ou OIL.2 selon la constante diélectrique.

Comment nettoyer le capteur ?

Démontez le capteur si nécessaire, nettoyez la sonde avec un chiffon doux. Après remontage, vérifiez la position exacte (grâce à la pince) et répétez le réglage [cOP] si la protection anti-débordement est activée.

Que signifie l'affichage [FULL] alterné ?

Cela indique que la protection anti-débordement OP est atteinte (avertissement de débordement) ou que le niveau dépasse la zone active. Vérifiez le niveau et les réglages OP. Si le capteur n'est pas opérationnel, [cOP] est nécessaire.

Comment configurer les sorties de commutation ?

Dans le menu, sélectionnez [oux] pour chaque sortie (ou1…ou4) et choisissez Hno, Hnc, Fno ou Fnc. Réglez ensuite les seuils SPx/rPx (hystérésis) ou FHx/FLx (fenêtre). Vous pouvez aussi ajouter une temporisation [dSx]/[drx].

Peut-on utiliser le capteur avec IO-Link ?

Oui, OUT1 supporte IO-Link. Utilisez un maître IO-Link et les IODD disponibles sur www.ifm.com. Le réglage de l'OP doit être effectué localement ou via IO-Link (index 2, valeur 208). Le Data Storage ne sauvegarde pas l'OP.

Que faire en cas d'erreur [SEnS] ?

[SEnS] indique des parasites CEM, un mauvais câblage ou un problème d'alimentation. Vérifiez le raccordement électrique et la mise à la terre. Assurez-vous que la tension d'alimentation est stable et que les câbles sont correctement blindés.

Comment réinitialiser le capteur aux réglages usine ?

Sélectionnez [rES] dans le menu, maintenez [Set] enfoncé jusqu'à [----], puis appuyez brièvement sur [Mode/Enter]. L'appareil redémarre avec les paramètres d'usine (voir tableau §15).

Quelles sont les dimensions exactes du LK8123 ?

Longueur de tige (L) : 472 mm, zone active (A) : 390 mm, zone de montage (M) : 230 mm, zone inactive inférieure (I1) : 60 mm. Consultez la fiche technique sur www.ifm.com pour le schéma d'encombrement.

MODE D'EMPLOI LK8123 IFM

Notice d'utilisation

Capteur de niveau électronique

LK81xx

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4

2 Consignes de sécurité. 5

3 Usage prévu 6

3.1 Restrictions de l'application.... 6

4 Introduction rapide 7

4.1 Exemple de configuration 1....7
4.2 Exemple de configuration 2....7

5 Fonction 9

5.1 Principe de mesure 9
5.2 Principe de fonctionnement / caractéristiques de l'appareil 9

5.2.1 Modes de fonctionnement.... 9
5.2.2 Remarques sur la protection intégrée anti-débordement.... 10
5.2.3 Affichage et fonction de commutation 10
5.2.4 Offset pour l'affichage du niveau réel de la cuve.... 11
5.2.5 Etat sûr en cas de défaut 11
5.2.6 IO-Link 11

6 Montage 13

6.1 Notices de montage pour le fonctionnement avec protection anti-débordement ..... 13
6.2 Notices de montage pour le fonctionnement sans protection anti-débordement ..... 14

6.2.1 Montage dans la zone inactive 14
6.2.2 Montage dans la zone active A de la tige de sonde 15

6.3 Autres remarques sur le montage.... 16
6.3.1 Marquage de la hauteur d'installation 16

7 Raccordement électrique 17

8 Eléments de service et d'indication 19
9 Menu....20

9.1 Structure du menu.... 20

Paramétrage 21

10.1 Remarques sur le paramétrage via IO-Link.... 21
10.2 Paramétrage général 22

10.3 Réglages de base 24

10.3.1 ▶ Définir l'unité de mesure 24
10.3.2 Réglage de l'offset 24
10.3.3 Réglage du fluide 24
10.3.4 ▶ Régler la protection anti-débordement 25
10.3.5 Réglage de la protection anti-débordement.... 25

10.4 Réglage des signaux de sorties 26

10.4.1 Réglage de la fonction de sortie 26
10.4.2 Réglage des seuils de commutation (fonction hystérésis).... 26
10.4.3 Réglage des seuils de commutation (fonction fenêtre) 27
10.4.4 Définition d'une temporisation de commutation.... 27
10.4.5 Définir la temporisation au déclenchement 27
10.4.6 Réglage de la logique de commutation de la sortie.... 27
10.4.7 Comportement des sorties en cas de défaut (état sûr) 27
10.4.8 Configuration de l'affichage.... 27
10.4.9 Remettre tous les paramètres au réglage usine.... 27

10.5 Valeurs de réglage et aides au calcul 28

10.5.1 Valeurs de réglage [OFS] 28

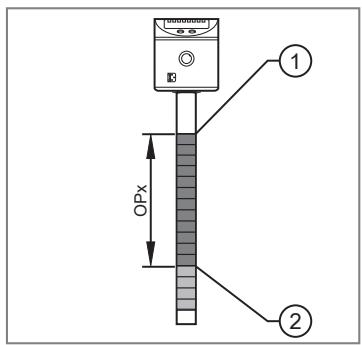

10.5.2 Valeurs de réglage [OP] 28
10.5.3 Aide au calcul [OP] 28

10.5.3.1 Réglage « à partir du haut » 29

10.5.3.2 Réglage « à partir du bas » 29

10.5.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx] 29

10.6 Exemples d'application 29

10.6.1 Cuves de stockage et bacs de relevage 29
10.6.2 Système de pompage 30

11 Fonctionnement 32

11.1 Affichages de fonctionnement.... 32
11.2 Lire les valeurs de paramètres réglées 32
11.3 Messages d'erreur 32
11.4 Comportement des sorties dans différents modes de fonctionnement ..... 33

12 Maintenance, entretien et élimination 34

12.1 Consignes de maintenance pour le fonctionnement sans protection anti-débordement .. 34

13 Réglage usine.... 35

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• L'appareil est conforme à la norme EN 61000-6-4 et un produit de classe A. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.

3 Usage prévu

L'appareil a été conçu pour satisfaire notamment aux exigences des applications en machines-outils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même chargées) ainsi que des huiles de coupe et hydrauliques.

3.1 Restrictions de l'application

• L'appareil n'est pas approprié pour :

• acides et bases
• zones aseptiques et la galvanisation
  – fluides à forte conductivité et adhérents (par ex. colle, shampoing)
  – fluides pulvérulents, matières en vrac
• l'emploi sur des rectifieuses (risque élevé de formation de dépôts).

- Une mousse de forte conductivité est peut-être détectée comme niveau :

▶ Vérifier le fonctionnement correct sur l'application réelle.
- En cas d'emploi dans des fluides aqueux avec des températures > 35 °C, monter l'appareil dans un tube isolant thermique (→ Accessoires).
- Respecter la température du fluide max. avec le tube isolant thermique : → Fiche technique.
- Pour le cas de détection automatique du fluide : pour les fluides très hétérogènes, formant des couches séparées (par ex. une couche d'huile sur de l'eau) la préconisation suivante s'applique :
▶ Vérifier le fonctionnement correct sur l'application réelle.

4 Introduction rapide

Pour la plupart des applications, les exemples de configuration décrits dans ce qui suit facilitent une mise en service rapide. Les distances minimales indiquées s'appliquent exclusivement au cas décrit respectif.

4.1 Exemple de configuration 1

Appareil utilisé :	LKx122 (longueur de la tige L = 264 mm)
Fluide à détecter :	huile minérale
Mode de fonctionnement :	Sélection manuelle du fluide avec protection anti-débordement (réglage usine) : Modes de fonctionnement ( → ☐ 9)
Environnement de montage :	Montage voir → Figure Cuve métallique

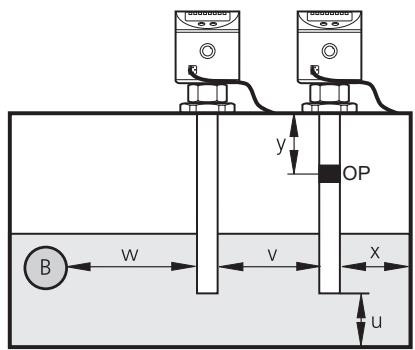

Fig. 1: Exemple de configuration 1 Cuve métallique

▶ Installer l'appareil.
▶ Respecter les distances (x), (u) et (c) :

x :	min. 4,0 cm
u :	min. 1,0 cm
c :	max. 14,0 cm

▶ Mettre le capteur et la cuve à la terre via une connexion électrique : Raccordement électrique (→ 17)
▶ Respecter l'ordre du paramétrage :

• [MEdl] = [OIL.2] : Réglage du fluide (→ ☐ 24)
- [OFS] = (u); Par ex. (u) = 2,0 cm : Offset pour l'affichage du niveau réel de la cuve (→ 11)
- [OP] : Régler la protection anti-débordement OP à une distance (y) supérieure à 4,5 cm en dessous de l'élément de montage.

En cas de distances (y) inférieures à 4,5 cm, des dysfonctionnements et messages d'erreurs pendant l'opération de réglage [cOP] sont possibles.
Incréments et plage de réglage : Valeurs de réglage [OP] (→ □ 28) Aide au calcul pour [OP]: Aide au calcul [OP] (→ □ 28)

▶ Régler la protection anti-débordement OP avec [cOP] : Réglage de la protection anti-débordement (→ 25)
▷ L'appareil est opérationnel.
▶ En cas de besoin effectuer d'autres réglages.
▶ Vérifier le bon fonctionnement de l'appareil.

4.2 Exemple de configuration 2

Appareil utilisé :	LKx123 (en réglage usine) ; longueur de la tige L = 472 mm
Fluide à détecter :	Liquide d'arrosage et de lubrification
Mode de fonctionnement :	Détection automatique du fluide (réglage usine) : Modes de fonctionnement (→ ☐ 9)
Environnement de montage :	Montage voir → Figure Cuve métallique

Fig. 2: Exemple de configuration 2 Cuve métallique

▶ Installer l'appareil.
▶ Respecter les distances (x), (u) et (c) :

x :	min. 4,0 cm
u :	min. 1,0 cm
c :	max. 23,0 cm

▶ Mettre le capteur et la cuve à la terre via une connexion électrique : Raccordement électrique (→ 17)
▶ Respecter le niveau maximale admissible (b). \

Entre le niveau max. (b) et l'élément de montage, il faut respecter une distance (a2) supérieure à 5,0 cm.

▶ Respecter l'ordre du paramétrage :

• [MEdl] = [Auto]: Réglage du fluide (→ 24)
- [OFS] = (u), par ex. (u) = 1,0 cm : Offset pour l'affichage du niveau réel de la cuve (→ 11)
- [SP1] = Régler un seuil de commutation à une distance (a2) supérieure à 5,0 cm en dessous de l'élément de montage.

L'incrément réglable 0,5 mm. Le seuil de commutation [SP1] sert de protection anti-débordement (désactiver la pompe, fermer le conduit d'arrivée).

▶ L'appareil doit être réinitialisé :
▶ Mise hors tension et ensuite de nouveau sous tension.
▷ L'appareil est opérationnel.
▶ En cas de besoin effectuer d'autres réglages.
▶ Vérifier le bon fonctionnement de l'appareil.

5 Fonction

5.1 Principe de mesure

Le capteur détecte le niveau de liquides selon le principe de mesure capacitif.

• Un champ électrique (E) est généré et influencé par le fluide à détecter. Ce changement du champ donne un signal de mesure qui est évalué de façon électronique.
• La constante diélectrique du fluide est déterminante pour sa détection. Des fluides avec une haute constante diélectrique (par ex. eau) causent un fort signal de mesure, des fluides avec une basse constante diélectrique (par ex. huile) un signal plus faible.
• L'étendue de mesure active de la sonde dispose de 16 segments de mesure capacitifs. Ils génèrent des signaux de mesure qui dépendent du degré de couverture.

Fig. 3: Principe de mesure

I: zone inactive

A : zone active (16 segments actifs)

E : champ électrique

Dimensions → Fiche technique

5.2 Principe de fonctionnement / caractéristiques de l'appareil

L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes.

4 sorties sont disponibles. Elles peuvent être paramétrées indépendamment l'une de l'autre.

OUT1	signal de commutation pour la valeur limite du niveau / IO-Link
OUT2	signal de commutation pour la valeur limite du niveau
OUT3
OUT4

▶ Pour l'adaptation à l'application présente, sélectionner le mode de fonctionnement nécessaire.

5.2.1 Modes de fonctionnement

1. Sélection manuelle du fluide avec protection anti-débordement (réglage usine) recommandé ! Fiabilité opérationnelle maximale !

Le fluide à détecter est réglé manuellement (paramètre [MEdI]). De plus, une protection intégrée et indépendante anti-débordement est disponible.

1. Sélection manuelle du fluide sans protection anti-débordement. Fiabilité opérationnelle moyenne !

Le fluide à détecter est réglé manuellement comme décrit sous 1. Cependant, la protection anti-débordement est désactivée (paramètre [OP] = [OFF]). Ainsi, aucun réglage n'est nécessaire.

1. détection automatique du fluide Fiabilité opérationnelle minimale !

Chaque fois l'appareil est mis sous tension, il se règle automatiquement sur le fluide et l'environnement de montage.

Avec la détection automatique du fluide (paramètre [MEdI] = [Auto]), la protection anti-débordement n'est pas disponible !

La détection automatique du fluide ne peut fonctionner correctement que sous certaines conditions (par ex. respect de spécifications de montage, restrictions de fonctionnement et de maintenance) : Consignes de maintenance pour le fonctionnement sans protection anti-débordement (→ 34)

5.2.2 Remarques sur la protection intégrée anti-débordement

Avec le paramètre [OP] (OP = overflow prevention), l'un des segments de mesure supérieurs est défini comme protection intégrée anti-débordement.

• Si la protection anti-débordement OP est activée, il faut effectuer un réglage suivant l'installation (paramètre [cOP]. Sinon, l'appareil ne passe pas à la disponibilité ; Affichages de fonctionnement (→ 32) est affiché.
• La protection anti-débordement OP peut être désactivée ([OP] = [OFF]).

La désactivation de la protection anti-débordement OP peut limiter la fiabilité opérationnelle. Pour un fonctionnement optimal et une fiabilité opérationnelle maximale, il est conseillé de ne pas désactiver la protection anti-débordement OP !

• La protection anti-débordement OP est la limite maximale de l'étendue de mesure. \ Les seuils de commutation [SPx] / [FHx] sont toujours en-dessous de [OP] !
• La protection anti-débordement OP n'est pas assignée à une sortie séparée ! Elle offre une protection supplémentaire et ne déclenche une opération de commutation que si pour un niveau augmentant, une des sorties de commutation n'a pas commuté bien que le seuil de commutation correspondant ait été atteint (par ex. en raison de dysfonctionnements relatifs à l'application). La réponse de la protection anti-débordement OP déclenche ainsi « l'état plein » selon les fonctions de commutation paramétrées : Affichage et fonction de commutation (→ 10)
• Typiquement, la protection anti-débordement OP répond déjà quand le segment de mesure sélectionné est atteint (quelques mm avant la valeur OP réglée).
• La réponse de la protection anti-débordement OP se fait immédiatement et sans temporisation. Les temporisations réglées (par ex. d'un seuil de commutation directement en dessous) n'ont pas d'effet sur la protection anti-débordement OP.
• La réponse de la protection anti-débordement OP est indiquée sur l'afficheur (Full et l'indication du niveau actuel permutent toutes les secondes).

5.2.3 Affichage et fonction de commutation

L'appareil affiche le niveau actuel, en cm ou inch. L'unité d'affichage est déterminée par le paramétrage. L'unité de mesure réglée et l'état de commutation des sorties sont indiqués par LED.

L'appareil signale à l'aide de 4 sorties de commutation (OUT1 à OUT4) que les valeurs limites réglées sont dépassées ou que le niveau est inférieur à la valeur limite réglée. Les sorties de commutation peuvent être paramétrées :

- Fonction hystérésis / normalement ouvert → Figure Fonction hystérésis : [oux] = [Hno].

- Fonction hystérésis / normalement fermé → Figure Fonction fenêtre : [oux] = [Hnc].

D'abord le seuil d'enclenchement [SPx] est réglé, ensuite le seuil de déclenchement [rPx].

L'hystérésis pour la protection anti-débordement OP est fixe.

- Fonction fenêtre / normalement ouvert → Figure Fonction hystérésis : [oux] = [Fno].

- Fonction fenêtre / normalement fermé → Figure Fonction fenêtre : [oux] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre [FHx] et [FLx]. [FHx] = valeur supérieure, [FLx] = valeur inférieure.

Fig. 4: Fonction hystérésis

L : Niveau

HY : Hystérésis

Fig. 5: Fonction fenêtre

L : Niveau

FE : Fenêtre

5.2.4 Offset pour l'affichage du niveau réel de la cuve

La distance entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur d'offset [OFS]. Ainsi, l'affichage et les seuils de commutation se réfèrent au niveau réel (point de référence = fond de la cuve).

Pour [OFS] = [0] : le bord inférieur de la sonde sert de référence.

L'offset réglé se réfère seulement à l'affichage sur l'appareil. Il n'a pas d'effet sur la valeur process transmise par IO-Link. Cependant, le paramètre OFS est transmis correctement via IO-Link et peut ainsi être pris en compte : IO-Link (→ 11)

5.2.5 Etat sûr en cas de défaut

Pour chacune des sorties un état sûr en cas de défaut peut être défini. Si un défaut de l'appareil est détecté, les sorties passent à l'état défini et sûr sans temporisation. Le comportement des sorties en cas de défaut est réglable à l'aide des paramètres [FOU1]... [FOU4]: Comportement des sorties en cas de défaut (état sûr) (→ 27).

5.2.6 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
- Paramétrage sans arrêt du process ou préréglage en dehors de l'application
- Paramètres pour l'identification des appareils connectés dans l'installation
- Paramètres et fonctions de diagnostic supplémentaires
- Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
- Sauvegarde des paramétrages, des valeurs process et des événements

• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

6 Montage

ATTENTION

Le boîtier peut s'échauffer considérablement.

▷ Risque de brûlures.
▶ Protéger le boîtier d'un contact involontaire.

Fig. 6: Montage

L : Longueur de la tige

M : zone pour l'élément de montage

c : longueur d'extension maximale

u à y : distances minimales

OP : protection anti-débordement

B : objet métallique dans la cuve

Tableau Montage :

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L (longueur de la tige)	26,4	10,4	47,2	18,6	72,8	28,7
M (zone de montage)	14,0	5,5	23,0	9,1	36,0	14,2
c (longueur d'extension max.)*

* Valable pour le montage selon l'illustration (l'épaisseur du couvercle de la cuve n'est pas pris en compte, l'élément de montage ne dépasse pas sur l'intérieur de la cuve). Sinon, prendre en compte la zone de montage M.

6.1 Notices de montage pour le fonctionnement avec protection anti-débordement

[MEdI] = [CLW..] ou [OIL..]

[OP] = [Valeur ...] ( Protection anti - débordement OP activée ! )

Il est permis de fixer les éléments de montage dans la zone de montage (M) → Figure Montage.

▶ Respecter la longueur d'extension maximale admissible (c) selon → Tableau Montage.
▶ Respecter les distances minimales selon → Figure Montage et → Tableau Instructions de montage pour le fonctionnement avec protection anti-débordement.
▶ Respecter les remarques sur la protection intégrée anti-débordement OP !

La protection anti-débordement OP doit :

1. être située en dessous de l'élément de montage

2. être réglée à une distance minimale (y). La distance minimale est mesurée entre le bord inférieur de l'élément de montage et la valeur OP.

Tableau notices de montage pour le fonctionnement avec protection anti-débordement :

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
y (LKx022)	2,5	1,0	3,5	1,4	4,5	1,8
y (LKx023)	4,5	1,8	5,5	2,2	6,5	2,6
y (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v	4,5	1,8	4,5	1,8	4,5	1,8
w	4,0	1,6	5,0	2,0	6,0	2,4

Aide au calcul pour [OP] : Aide au calcul [OP] (→ ☐ 28)

6.2 Notices de montage pour le fonctionnement sans protection anti-débordement

[MEdl] = [Auto] ou [OP] = [OFF] (protection anti-débordement OP désactivée.)

6.2.1 Montage dans la zone inactive

Entre le niveau maximal (b1) et la zone inactive (l1), il faut respecter une distance minimale (a1). → Figure et → Tableau Montage dans la zone inactive.

▶ Fixer l'appareil à l'aide d'éléments de montage dans la zone inactive (I1). La longueur d'extension (c) ne doit pas être plus grande que (I1).
▶ Assurer que le niveau maximal (b1) ne peut pas être dépassé après le montage.
▶ Respecter d'autres distances minimales. → Tableau Montage dans la zone active A de la tige de la sonde.

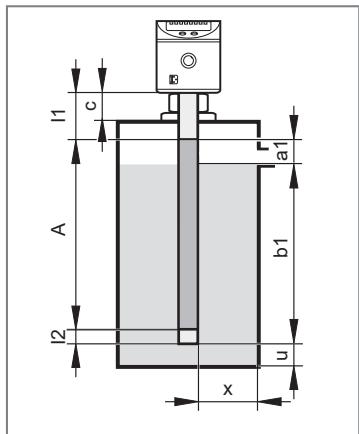

Fig. 7: Montage dans la zone inactive

I1 / I2 : zones inactives

A : zone active
a1 : distance minimale de la zone inactive (I1) au niveau maximal (b1)
b1 : niveau max. à partir du bas du capteur (sans offset)
c : longueur d'extension (longueur d'extension maximale → Tableau Montage)

Tableau Montage dans la zone inactive :

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
l1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montage dans la zone active A de la tige de sonde

Entre le niveau maximal (b2) et l'élément de montage, il faut respecter la distance minimale (a2). → Figure et → Tableau Montage dans la zone active A de la tige de la sonde.

▶ Fixer les éléments de montage dans la zone de montage (M) → Figure Montage. Respecter la longueur d'extension maximale admissible (c). → Tableau Montage.
▶ Assurer que le niveau maximal (b2) ne peut pas être dépassé après le montage :
▶ (b2) = (L) - (c) - (a2) (sans offset)
▶ Respecter d'autres distances minimales. → Tableau Montage dans la zone active A de la tige de la sonde

Fig. 8: Montage dans la zone active A de la tige de sonde

c : Longueur d'extension (longueur d'extension maximale → Tableau Montage)
a2 : distance minimale de l'élément de montage au niveau maximal (b2)
b2 : niveau max. à partir du bas du capteur

Tableau Montage dans la zone active A de la tige de la sonde :

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) → Figure Montage : Montage (→ 13)

En cas de détection automatique du fluide [MEdl] = [Auto] ou de protection anti-débordement désactivée [OP] = [OFF], le capteur se réinitialise automatiquement chaque fois qu'il est mis sous tension et s'adapte au fluide et à l'environnement de montage. La zone active / l'étendue de mesure ne doit pas être complètement couverte par le fluide ! Ceci est garantie par les distances minimales indiquées. Des distances insuffisantes peuvent entraîner des désactivations et des dysfonctionnements !

6.3 Autres remarques sur le montage

• En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre intérieur (du tuyau) doit être min. 12,0 cm (4,8 inch).
  ▶ Installer le capteur au centre.
• En cas de montage dans des tuyaux métalliques, le diamètre intérieur du tuyau (d) doit être au moins de :

Tableau autres remarques sur le montage :

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2 / Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4,0	1,6	6,0	2,4	10,0	4,0

6.3.1 Marquage de la hauteur d'installation

▶ Fixer la hauteur d'installation réglée à l'aide de la pince pour tuyau en acier inox fournie.

Fig. 9: Marquage de la hauteur d'installation

Si le détecteur est enlevé de la fixation pour des travaux d'entretien, la pince sert de butée lors du remontage. De ce fait, un déréglage non intentionnel du capteur est exclu. Ceci est notamment nécessaire pour le bon fonctionnement de la protection anti-débordement OP.

▶ Fixer la pince pour tuyau en acier inox fournie à l'aide d'une tenaille usuelle.
▶ Assurer le bon positionnement de la pince.
▶ Le démontage de la pince entraînera sa destruction.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Broche	Couleur du fil conducteur		selon DIN 47100
1 :	BN	brun	blanc
2 :	WH	blanc	brun
3 :	BU	bleu	vert
4 :	BK	noir	jaune
5 :	GY	gris	gris
6 :	PK	rose	rose
7 :	VT	violet	bleu
OUT1 : Sortie de commutation / IO-Link
OUT2 : Sortie de commutation
OUT3 : Sortie de commutation
OUT4 : Sortie de commutation
Couleurs selon ifm

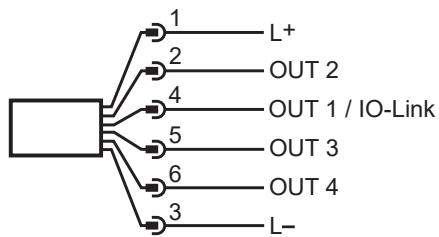

Fig. 10: Exemples de circuits

1 : 4 x commutation positive
2 : 4 x commutation négative

Pour assurer un bon fonctionnement, le boîtier du capteur doit être relié électriquement à l'électrode de masse / mise à la terre (= terre fonctionnelle).

Pour ce faire, utiliser la connexion boîtier (voir schéma) ainsi qu'un câble court avec une section de 1,5 mm ² minimum.

En cas d'utilisation de cuves métalliques, la paroi de la cuve sert d'électrode de masse.

En cas d'utilisation de cuves plastiques, une électrode de masse doit être installée, par ex. une pièce / tôle métallique dans la cuve, parallèle à la sonde. ▶ Respecter les distances minimales à la sonde.

8 Eléments de service et d'indication

1 à 8 : LED indicatrices
LED 1	indication en cm
LED 2	indication en inch
LED 3 – 4	non utilisées
LED 5	Etat de commutation OUT4 (allumée si la sortie 4 est commutée).
LED 6	état de commutation OUT3 (allumée si la sortie 3 est commutée)
LED 7	état de commutation OUT2 (allumée si la sortie 2 est commutée)
LED 8	Etat de commutation OUT1 (allumée si la sortie 1 est commutée).
9 : Bouton [Mode/Enter]
• sélection des paramètres et confirmation des valeurs de paramètres
10 : Bouton [Set]
• réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)
11 : Affichage alphanumérique, 4 digits
• affichage du niveau actuel• affichage des paramètres et valeurs de paramètres• affichage de fonctionnement et de défauts

9 Menu

9.1 Structure du menu

Les points de menu grisés p. ex. [cOP] ne sont actifs qu'après la sélection des paramètres assignés.

10 Paramétrage

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

▶ S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Pour le réglage de la protection anti-débordement [cOP] l'appareil doit être installé dans la cuve.

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
▶ Raccorder le maître IO-Link à un logiciel de paramétrage.
▶ Régler le port du maître sur le mode de fonctionnement IO-Link.
▶ Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

10.1 Remarques sur le paramétrage via IO-Link

▶ En état de livraison, l'appareil Lkxxxx n'est pas opérationnel.
▶ D'abord, la protection anti-débordement [OP] (overflow prevention) intégrée doit être réglée.
▶ Selon l'application, le réglage de l'[OP] peut se faire de différentes manières :

• directement sur l'affichage de l'appareil.

- via un outil IO-Link, bouton "Teach_OP [cOP]".

• via le système de commande : Ecrire la valeur 208 sur l'index 2 de l'IO-Link (longueur : 1 octet).

Le réglage de l'OP ne fait pas partie du Data Storage.

Un simple remplacement (par ex. en cas de défaillance de l'appareil) (à condition que l'OP ne soit pas désactivé : Modes de fonctionnement (→ 9)) n'est donc possible que sous réserve : Le réglage de l'OP doit être effectué manuellement sur le nouvel appareil - soit à l'aide des touches de fonction, soit via IO-Link. L'appareil ne repasse en transmission cyclique des données de process que lorsque le réglage de l'OP a été effectué avec succès.

Après une remise aux réglages usine (bouton "restaurer les réglages usine"), l'appareil redémarre et se trouve de nouveau en état de livraison.

10.2 Paramétrage général

ATTENTION

Le boîtier peut s'échauffer considérablement.

▷ Risque de brûlures.
▶ Ne pas toucher l'appareil avec les mains.
▶ Le cas échéant, utiliser un objet auxiliaire émoussé pour effectuer des réglages sur l'appareil.

Chaque paramétrage se fait en 3 étapes :

1 : Sélectionner le paramètre

▶ Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.

2 : Régler la valeur de paramètre

▶ Appuyer sur [Set] et maintenir appuyé.
▷ La valeur actuelle du réglage clignote pendant 5 s.
▷ Après 5 s : la valeur de réglage est modifiée. En pas à pas en appuyant plusieurs fois sur le bouton-poussoir ou en le maintenant appuyé.
▷ Les valeurs numériques sont incrémentées :

Pour réduire la valeur :

▶ laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.

3 : Valider la valeur de paramètre

▶ Appuyer brièvement sur [Mode/Enter]
▷ Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est sauvegardée.

Réglage d'autres paramètres :

▶ Recommencer par l'étape 1.

Terminer le paramétrage :

▶ Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 30 s.
▷ Le capteur affiche la valeur process.

Si [C. Loc] est affiché lors de la tentative de modifier une valeur de paramètre, une opération de paramétrage est active via la communication IO-Link (blocage temporaire).

Si [S. Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

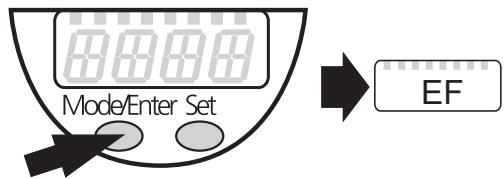

Passage du niveau de menu 1 au niveau de menu 2

▶ Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché.

▶ Appuyer brièvement sur [Set].
▷ Le premier paramètre du sous-menu est affiché (ici : [rES]).

Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

Verrouiller :

▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer sur [Mode/Enter] + [Set] simultanément pendant 10 s.
▷ [Loc] est affiché.

Loc est affiché brièvement si l'on essaie de changer les valeurs des paramètres.

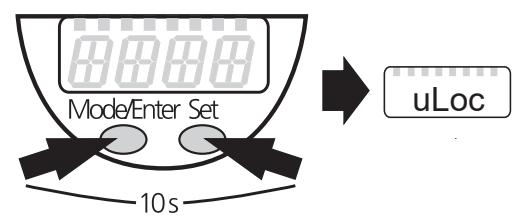

Déverrouiller :

▶ Appuyer sur [Mode/Enter] + [Set] simultanément pendant 10 s.
▷ [uLoc] est affiché.

Timeout :

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

L'appareil peut être programmé avant ou après l'installation.

Exception : Pour le réglage de la protection anti-débordement [cOP] l'appareil doit être installé dans la cuve.

10.3 Réglages de base

Plages de réglage de tous les paramètres :

Réglages usine de tous les paramètres : Réglage usine (→ 35)

10.3.1 Définir l'unité de mesure

▶ Entrer [uni] avant d'entrer les valeurs pour SPx, rPx, OP ou OFS.
▷ Ceci prévient de mauvais réglages non intentionnels !

► Sélectionner [uni].► Définir l’unité de mesure : [cm], [inch]

[uni]

10.3.2 Réglage de l'offset

La distance entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur d'offset.

▶ Régler [OFS] avant la saisie des valeurs pour SPx, rPx ou OP.
▷ Ceci prévient de mauvais réglages non intentionnels !

► Sélectionner [OFS]► Régler la valeur pour l'offset. Prendre en compte l'unité de mesure [uni] réglée.

[OFS]

10.3.3 Réglage du fluide

► Sélectionner [MEdL]		[MEdl]
[CLW.1] =	eau, fluides aqueux, liquides de lubrification.
[CLW.2] =	eau, fluides aqueux, liquides d'arrosage et de lubrification pour les températures >35 °C (utilisation dans un tube isolant thermique).
[OIL.1] =	huiles avec une haute constante diélectrique (par ex. des huiles synthétiques spécifiques).
[OIL.2] =	Huiles avec une basse constance diélectrique (p. ex. huiles minérales).
[Auto] =	Détection automatique du fluide : Modes de fonctionnement (→ ☐ 9)	[MEdl]

▶ Pour des huiles, sélectionner le réglage [OIL.2] en cas de doute.
▶ Vérifier le fonctionnement correct sur l'application réelle !

Avec les réglages [CLW.1] et [CLW.2], des dépôts (par ex. copeaux métalliques) sont supprimés.

Avec les réglages [OIL.1] et [OIL.2], une couche d'eau ou de copeaux (avec une constante diélectrique élevée) de quelques cm est supprimée. Si aucune couche d'huile n'est présente (ou si elle est très faible), la couche au fond est détectée.

Avec le réglage [MEdI] = [Auto], la protection anti-débordement OP n'est pas disponible, ainsi les points de menu [OP] und [cOP].

10.3.4 Régler la protection anti-débordement

Respecter les distances minimales et les spécifications de montage▶ Sélectionner [OP]▶ Définir la position de la protection anti-débordement OP. La protection anti-débordement OP est désactivée avec l’option [OP] = [OFF].

[OP]

▶ Régler [OP] avant [SPx] ou [FHx].
▷ Si [OP] est réduit après le réglage de [SPx] / [FHx] à une valeur ≤ [SPx] / [FHx], [SPx] / [FHx] se décale vers le bas.
▷ Si [OP] est augmenté, [SPx] / [FHx] est également augmenté si [OP] et [SPx] / [FHx] sont proches l'un de l'autre (1 x pas).

Si la protection anti-débordement est désactivée [OP] = [OFF] ou [MEdI] = [Auto], le bon fonctionnement du capteur doit être vérifié avec un soin très particulier. Cette vérification doit inclure la mise sous et hors tension ainsi que des états de fonctionnement particuliers comme par ex. des cuves très pleines, d'éventuelles mesures de maintenance et de nettoyage.

▶ Avec le réglage [OP] = [OFF], le point de menu [cOP] n'est pas disponible.

10.3.5 Réglage de la protection anti-débordement

Ne régler la protection anti-débordement OP que si le capteur est installé. Si possible, faire le réglage avec la cuve vide !

Un remplissage partiel de la cuve est permis.

▶ S'assurer que la protection anti-débordement OP n'est pas couverte par le fluide ! Respecter la distance minimale entre la protection anti-débordement OP et le niveau.

► Sélectionner [cOP]► ▶ Appuyer sur [Set] et le maintenir appuyé.► ▷ [cOP] clignote pendant quelques secondes, ensuite un affichage permanent indique que le réglage est en train d'être effectué.► ▷ Après un réglage réussi, [donE] est indiqué.► ▶ Valider avec [Mode/Enter].► Si le réglage n'est pas réussi, [FAIL] est indiqué.► ▶ Si nécessaire, baisser le niveau ou corriger la position de la protection anti-débordement [OP] et répéter l'opération de réglage.

[cOP]

Tableau distance minimale entre la protection anti-débordement OP et le niveau pendant le réglage :

	[cm]	[inch]
LKx022	2,0	0,8
LKx023	3,5	1,4
LKx024	5,0	2,0

La position de la protection anti-débordement OP peut être déterminée en consultant le paramètre [OP]. Eventuellement prendre en compte l'offset.

Le niveau actuel doit être déterminé manuellement car l'appareil n'est pas opérationnel avant le réglage.

Si la protection anti-débordement est activée ([OP] = [valeur...]), un réglage [cOP] doit être effectué quand :

• [MEdl] ou [OP] ont été modifiés. Dans ce cas, est indiqué sur l'affichage.
• la position de montage (hauteur, position) a été changée.
• le raccordement entre le capteur et la terre de la cuve a été modifié (par ex. la longueur du câble de raccordement).

Lorsque la protection anti-débordement est désactivée ([OP] = [OFF] ou [MEdI] = [Auto] : Pour la validation des réglages de base et pour l'adaptation au fluide et à l'environnement de montage, l'appareil doit être réinitialisé si le capteur est installé.

▶ Mise hors tension et ensuite de nouveau sous tension.

10.4 Réglage des signaux de sorties

10.4.1 Réglage de la fonction de sortie

► ▶ Sélectionner [OU1] / [OU2] et régler la fonction de commutation :• [Hno] = fonction hystérésis / normalement ouvert,• [Hnc] = fonction hystérésis / normalement fermé,• [Fno] = fonction fenêtre / normalement ouvert,• [Fnc] = fonction fenêtre / normalement fermé. Remarque : Si le seuil de commutation haut est utilisé en tant que protection contre le débordement, le réglage [OUx] = [Hnc] (normalement fermé) est recommandé. Grâce à la fonction normalement fermé, même les ruptures de fils ou du câble peuvent être détectées.

[ou1]... [ou4]

10.4.2 Réglage des seuils de commutation (fonction hystérésis)

► S'assurer que la fonction [Hno] oder [Hnc] est réglée pour [oux].► Régler d'abord [SPx], puis [rPx]► ▶ Sélectionner [SPx] et régler la valeur du seuil haut à laquelle la sortie commute.	[SP1]... [SP4]
► ▶ Sélectionner [rPx] et régler la valeur à laquelle la sortie est désactivée. [rPx] est toujours inférieur à [SPx]. Seules des valeurs qui sont plus basses que [SPx] sont acceptées. Si [SPx] est déplacé, [rPx] se déplace également tant que la limite inférieure de la plage du réglagen'est pas atteinte.	[rP1]... [rP4]

10.4.3 Réglage des seuils de commutation (fonction fenêtre)

► S'assurer que la fonction [Fno] ou [Fnc] est réglée pour [oux].► Régler d'abord [FHx], puis [FLx].► ▶ Sélectionner [FHx] et régler la valeur limite supérieure de la plage acceptable.	[FH1]... [FH4]
► ▶ Sélectionner [FLx] et régler la valeur limite inférieure de la plage acceptable. [FLx] est toujours inférieur à [FHx]. Seules des valeurs qui sont plus basses que [FHx] sont acceptées. Si [FHx] est déplacé, [FLx] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.	[FL1]... [FL4]

10.4.4 Définition d'une temporisation de commutation

► ▶ Sélectionner [dSx] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

[dS1]... [dS4]

10.4.5 Définir la temporisation au déclenchement

► ▶ Sélectionner [drx] et saisir une valeur entre 0,0 et 60 s. La temporisation au déclenchement s'effectue selon la directive VDMA.

[dr1]... [dr4]

10.4.6 Réglage de la logique de commutation de la sortie

▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

[P-n]

10.4.7 Comportement des sorties en cas de défaut (état sûr)

► ▶ Sélectionner [FOUx] et régler la valeur :• [On] = Sortie de commutation fermée en cas de défaut.• [OFF] = Sortie de commutation ouverte en cas de défaut. Un matériel défectueux (message d'erreur [Err])ou des paramètres défectueux est considéré comme un défaut (message d'erreur [PArA]):Messages d'erreur (→ 32)Un débordement ou la réponse de la protection anti-débordement n'est pas considéré comme un défaut !

[FOU1]... [FOU4]

10.4.8 Configuration de l'affichage

► ▶ Sélectionner [dis] et régler la valeur :[on] = L'affichage est activé en mode de fonctionnement. Rafraîchissement de la valeur mesurée toutes les 500 ms[OFF] = L'affichage est désactivé en mode de fonctionnement. En appuyant sur l’un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s. Les LED indicatrices restent actives même si l’affichage est désactivé.

[diS]

10.4.9 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES]► ▶ Appuyer sur [Set] et maintenir appuyé jusqu’à ce que [----] soit affiché.► ▶ Appuyer brièvement sur [Mode/Enter]. ▷ L’appareil redémarre et est de nouveau à l’état de livraison.

[rES]

10.5 Valeurs de réglage et aides au calcul

10.5.1 Valeurs de réglage [OFS]

	[cm]		[inch]
Plage de réglage	0 à 200,0		0 à 78,8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
Incréments	0,5	1	0,2	0,5

10.5.2 Valeurs de réglage [OP]

Fig. 11: Valeurs de réglage / OPx : plage de réglage [OP]

Zone	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20,4	8,0	40,7	16,0	61	23,9
	19,1	7,5	38,3	15,1	57	22,4
	17,9	7,1	35,8	14,1	53	21,0
	16,7	6,6	33,4	13,1	50	19,5
	15,5	6,1	31,0	12,2	46	18,1
	14,3	5,6	28,5	11,2	42	16,7
	13,0	5,1	26,1	10,3	39	15,2
	11,8	4,7	23,6	9,3	35	13,8
	10,6	4,2	21,2	8,3	31	12,3
	9,4	3,7	18,8	7,4	28	10,9
	8,2	3,2	16,3	6,4	24	9,5
2	6,9	2,7	13,9	5,5	20	8,0

Les valeurs indiquées pour [OP] se réfèrent à la distance entre OP et le bord inférieur de la sonde. Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0], elles augmentent par la valeur offset réglée.

Exemple LKx122 :

Selon le → Tableau Valeurs de réglage [OP], OP doit être réglé sur le segment 20,4 cm.

[OFS] = 7, 0 cm

[OP] doit être réglée sur 20,4 cm + 7,0 cm = 27,4 cm.

10.5.3 Aide au calcul [OP]

Pour le fonctionnement correct de la protection anti-débordement OP, il faut respecter la distance minimale (y) (→ Figure :

Les cohérences suivantes s'appliquent :

B + c = L + uetB = z + y

B : Hauteur de la cuvec : Longueur d'extension (maximum : Montage).y : hauteur de réponse OP souhaitée à partir du haut (minimum : Notices de montage pour le fonctionnement avec protection anti-débordement (→ 13), maximum : Valeurs de réglage [OP] (→ 28).

L : Longueur de la tigeu : Distance de la tige au fond de la cuvez : Hauteur de réponse OP souhaitée à partir du bas (maximum : z < L - c - y ou z < B - y)

10.5.3.1 Réglage « à partir du haut »

Fig. 12: Réglage « à partir du haut »

La distance souhaitée (y) de la protection anti-débordement OP « à partir du haut » est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = L - c - y

- Avec offset ([OFS] = u) : [OP] = L - c - y + u ou

[OP] = B - y

Exemple :

c = 3, 0 cm, y = 5, 0 cm, u = 1, 0 cm

Sans offset : [OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm

Avec offset : [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm = 19,4 cm

10.5.3.2 Réglage « à partir du bas »

La hauteur de réponse (z) de la protection anti-débordement OP à partir du fond de la cuve est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = z - u
• Avec offset ([OFS] = u) : [OP] = z

Exemple :

z = 18,0 cm (à partir du fond de la cuve), u = 1,0 cm

Sans offset : [OP] = 18,0 cm - 1,0 cm = 17,0 cm

Avec offset : [OP] = 18,0 cm

▶ Arrondir la valeur calculée vers la valeur inférieure la plus proche qui peut être réglée : Lire les valeurs de paramètres réglées (→ ☐ 32)

10.5.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx] / [FHx]	2,5 à 20,0	1,0 à 7,8	3,5 à 39,0	1,4 à 15,4	6 à 59	2,5 à 23,5
[rPx] / [FLx]	2,0 à 19,5	0,8 à 7,6	3,0 à 38,5	1,2 à 15,2	5 à 58	2,0 à 23,0
Incréments	0,5	0,2	0,5	0,2	1	0,5

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0], elles augmentent par la valeur offset réglée.

10.6 Exemples d'application

10.6.1 Cuves de stockage et bacs de relevage

Régulation du niveau et surveillance minimum/maximum avec 4 sorties de commutation. Remplace 4 interrupteurs à flotteur.

Configuration des sorties de commutation 1...4
SP1	valeur maximale dépassée → alarme
ou1	fonction hystérésis, normalement fermé (Hnc)
SP2	valeur présélectionnée supérieure dépassée → terminer le remplissage
ou2	fonction hystérésis, normalement ouvert (Hno)
SP3	en dessous de la valeur présélectionnée inférieure → commencer le remplissage
ou3	fonction hystérésis, normalement fermé (Hnc)
SP4	en dessous de la valeur minimale → alarme
ou4	fonction hystérésis, normalement ouvert (Hno)
rP1...4	faiblement en dessous de SPx pour supprimer les mouvements de vagues.

Fig. 13:
- Tant que le niveau est inférieur à SP1, la sortie est commutée. Si le niveau dépasse SP1 ou en cas de rupture d'un fil, la sortie 1 est désactivée (alarme "débordement / rupture d'un fil").
- Si le niveau atteint SP2, la sortie 2 est commutée (valeur présélectionnée supérieure atteinte ; terminer le remplissage).
- Si le niveau tombe en dessous de SP3, la sortie 3 est commutée (en dessous de la valeur présélectionnée inférieure ; commencer le remplissage).
- Tant que le niveau est supérieur à SP4, la sortie est commutée. Si le niveau tombe en dessous de SP4 ou en cas de rupture d'un fil, la sortie 4 est désactivée (alarme « en dessous de la valeur min/rupture d'un fil »).

10.6.2 Système de pompage

Vidange de la cuve / protection anti-débordement réalisée grâce à 3 sorties de commutation.
Remplace 3 interrupteurs à flotteur.

Configuration des sorties de commutation 1 à 3
SP1	Valeur maximale dépassée → Alarme.
ou1	Fonction hystérésis, normalement fermé (Hnc)
SP2	Valeur normale supérieure dépassée → pompe submersible en marche.
ou2	fonction hystérésis, normalement ouvert (Hno)
SP3	en dessous de la valeur présélectionnée inférieure → pompe submersible à l'arrêt.
ou3	fonction hystérésis, normalement fermé (Hnc)
rP1...3	faiblement en dessous de SPx pour supprimer les mouvements de vagues.

Fig. 14: Système de pompage

• Tant que le niveau est inférieur à SP1, la sortie est commutée. Si le niveau dépasse SP1 ou en cas de rupture d'un fil, la sortie 1 est désactivée (alarme "débordement / rupture d'un fil").
• Lorsque SP2 est dépassé, la sortie 2 émet un signal (valeur normale supérieure dépassée ; pompe submersible en marche).
• Si le niveau tombe en dessous de SP3, la sortie 3 émet un signal (valeur normale inférieure atteinte ; pompe submersible à l'arrêt).

11 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

▶ Vérifier le bon fonctionnement de l'appareil.

11.1 Affichages de fonctionnement

[---] en continu	Phase d'initialisation après la mise sous tension.
Valeur numérique + LED 1	Niveau actuel en cm.
Valeur numérique + LED 2	Niveau actuel en inch.
LED 7 / LED 8	Etat de commutation OUT2 / OUT1 (allumée si la sortie x est commutée).
[----]	Niveau en dessous de la zone active.
[FULL] + [valeur numérique] en alternance	La protection anti-débordement OP est atteinte (avertissement de déborde-ment) ou le niveau est au-dessus de la zone active, ou élément de mon-tage détecté a été atteint.
[≡≡≡]	Le réglage [cOP] de la protection anti-débordement OP est nécessaire.
[Loc]	Appareil verrouillé par touches de commande ; aucun paramétrage pos-sible. Pour déverrouiller, appuyer sur les deux boutons de réglage pendant 10 s.
[uLoc]	L'appareil est déverrouillé / paramétrage de nouveau possible.
[C. Loc]	L'appareil est verrouillé temporairement. Paramétrage actif via IO-Link (blo-cage temporaire).
[S. Loc]	L'appareil est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

11.2 Lire les valeurs de paramètres réglées

▶ Appuyer brièvement sur [Mode/Enter] (si nécessaire, répéter plusieurs fois).
▷ La structure du menu est parcourue jusqu'au paramètre souhaité.
▶ Appuyer brièvement sur [Set].
▷ La valeur du paramètre correspondante est affichée pendant 30 s sans la changer.

11.3 Messages d'erreur

Affichage	Cause possible	Actions recommandées
[Err]	Défaut dans l’électronique *)	► Remplacer l'appareil.
[FAIL]	Défaut lors du réglage de la protection anti-débordement OP :Pendant le réglage, la protection anti-débordement est couverte par le fluide. La protection anti-débordement est encrassée. Les distances minimales sont trop faibles. Un élément de montage a été détecté en dessous de la protection anti-débordement. Valeur mesurée n'est pas constante.	► Abaisser le niveau, si possible.► Nettoyer la sonde. Suivre les instructions de montage. Corriger la position de la protection anti-débordement OP.répéter le réglage. Désactiver OP.
[SCx] + LED 5 à 8	Clignotant :Court-circuit de toutes les sorties de com-mutation	► Eliminer le court-circuit.
[PARA]	Paramètres défectueux *)	► Remettre aux réglages usine [rES].

*) Les sorties passent à l'état sûr : Comportement des sorties dans différents modes de fonctionnement (→ ☐ 33)

11.4 Comportement des sorties dans différents modes de fonctionnement

	OUT1 à 4
Phase d'initialisation	DESACTIVÉ
La protection anti-débordement OP n'est pas réglée	DESACTIVÉ
La protection anti-débordement OP est réglée ou désactivée, fonctionnement normal	En fonction du niveau et du réglage [ou1] à [ou4.]
Cas de défaut / état de sécurité	ouverte si [FOUx] = [OFF]activée [FOUx] = [On]

12 Maintenance, entretien et élimination

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Utiliser seulement des emballages appropriés pour le transport afin d'éviter l'endommagement de l'appareil.
▶ En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.

En cas de montage et démontage de l'appareil pour des raisons d'entretien et de nettoyage :

▶ S'assurer que la pince pour tuyau en acier inox est fixée sur le capteur.
▷ La hauteur et la position d'installation doivent être exactement reproductibles !
▶ Démonter et nettoyer le capteur / effectuer des opérations de maintenance.

▶ Installer le capteur exactement dans la même position. Sinon, vérifier le paramètre [OP] et répéter [cOP].

12.1 Consignes de maintenance pour le fonctionnement sans protection anti-débordement

[MEdl] = [Auto] ou [OP] = [OFF] (protection anti-débordement OP désactivée.)

▶ L'appareil doit être réinitialisé dans les cas suivants (mise hors tension et ensuite de nouveau sous tension) :
- Après tous les travaux d'entretien.
- Après les travaux de nettoyage (par ex. nettoyage de la sonde à jet d'eau).
- Lorsque le détecteur a été enlevé de la cuve et installé de nouveau durant le fonctionnement.
- Lorsque la zone active du détecteur a été touchée par la main ou des objets mis à la terre (par ex. tournevis, lance de nettoyage).
- Si le raccordement entre le capteur et la paroi de la cuve/électrode de masse a été modifié.
- Après le changement de fluides avec des constantes diélectriques fortement différentes. En cas de sélection manuelle du fluide, le réglage [MEdl] doit d'abord être adapté.

13 Réglage usine

	Réglage usine			Réglages par l'utilisateur
	LKx022	LKx023	LKx024
SP1	6,0	12,0	18
rP1	5,5	11,5	17
SP2	10,0	19,5	29
rP2	9,5	19,0	28
SP3	15,0	29,5	44
rP3	14,5	29,0	43
SP4	20,0	39,0	59
rP4	19,5	38,5	58
OP	20,4	40,7	61
MEdl	CLW.1
cOP	----
rES	----
ou1 à 3	Hno
ou4	Hnc
dS1 à 4	0,0
dr1 à 4	0,0
uni	cm
P-n	PnP
OFS	0
FOU1 à 4	DESACTIVÉ
diS	On
