用户手册 LK8123 IFM

操作说明

电子液位传感器

LK81xx

目录

1 初步说明 4

1.1 使用的符号 4
1.2 警告 4

2 安全说明 5

3 指定用途 6

3.1 应用范围的限制 6

4 开始使用 7

4.1 配置示例 1....7
4.2 配置示例 2. 7

5 功能 9

5.1 测量原理 9
5.2 设备工作原理/功能 9

5.2.1 工作模式 9
5.2.2 有关集成式过溢防护的注意事项..... 10
5.2.3 显示和开关功能.... 10
5.2.4 指示容器中实际液位的偏移量 11
5.2.5 发生故障时的安全状态..... 11
5.2.6 IO-Link 11

6 安装 13

6.1 针对包含过溢防护的运行的安装说明注意事项 13
6.2 针对不含过溢防护的运行的安装说明 14

6.2.1 无效区安装 ..... 14
6.2.2 测杆有效区 A 安装..... 15

6.3 其他安装注意事项 15

6.3.1 标记安装高度..... 16

7 电气连接....17

8 操作和显示元件.... 19

9 菜单 20

9.1 菜单结构 20

10 参数设定 21

10.1 通过 IO-Link 进行参数设定的注意事项..... 21
10.2 常规参数设定..... 22
10.3 基本设定 24

10.3.1 确定测量单位..... 24
10.3.2 设定偏移量 24
10.3.3 设定介质 24
10.3.4 设定过溢防护.... 25
10.3.5 调节过溢防护.... 25

10.4 设定输出信号..... 26

10.4.1 设定输出功能..... 26
10.4.2 设定开关限值（迟滞功能） 26
10.4.3 设定开关限值（窗口功能） 26
10.4.4 设定开关延时..... 27
10.4.5 设定关闭延迟..... 27
10.4.6 针对输出设定开关逻辑..... 27
10.4.7 设定发生故障时输出的响应（安全状态）.... 27

10.4.8 配置显示屏 27
10.4.9 将所有参数复位为出厂设定 27

10.5 设定值和计算辅助 27

10.5.1 设定值 [OFS] 27
10.5.2 设定值 [OP] 28
10.5.3 [OP] 计算辅助 28

10.5.3.1 定义“从顶部” 29

10.5.3.2 定义“从底部” 29

10.5.4 设定范围 [SPx] / [Fhx] 和 [rPx] / [FLx] 29

10.6 应用示例 29

10.6.1 储罐 29
10.6.2 泵站 30

11 操作 32

11.1 工作指示器 32
11.2 读取设定参数..... 32
11.3 错误指示 32
11.4 不同工作状态下的输出功能响应.... 33

12 修理、维护及处理 …… 34

12.1 不含过溢防护的运行的维护信息.... 34

13 出厂设定 35

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。
• 仅将产品用于允许的介质（→技术资料）。
• 本设备符合 EN 61000-6-4 标准，且是 A 级产品。产品可能在居住区内造成无线电干扰。如果产生干扰，用户必须采取适当的措施。

3 指定用途

本设备专门设计用于满足机床制造的要求。它尤其适用于监控冷却剂（包括浑浊的冷却剂），以及切削和液压用油。

3.1 应用范围的限制

- 该设备不适用于：

• 酸和碱
• 清洁和电镀应用
• 高导电性和高粘度介质（如胶水、洗发水等），
• 颗粒、块状材料
• 用于磨床（增加沉积形成风险）。

- 设备可能将高导电性泡沫所在位置检测为液位。

▶ 通过执行应用测试检查功能是否正常。
- 用于温度高于 35° C 的水基介质时，请将设备安装于空调管中（ → 附件）。
- 遵循空调管的最大介质温度：→技术资料表。
- 自动介质检测：就性质迥异、相互隔离，从而形成分离层的介质（例如，水面上的油层）的而言，以下将适用：
▶ 通过执行应用测试检查功能是否正常。

4 开始使用

进行快速设定时，下面表述的示例配置可用于绝大多数应用。所示的最小距离仅适用于各个分别描述的情况。

4.1 配置示例 1

设备:	LKx122(测杆长度 L= 264 mm)
待测介质:	矿物油
工作模式:	包含过溢防护的手动介质选择(出厂设定):工作模式 (→ ☐ 9)
安装环境:	如→ 图安装于金属罐中

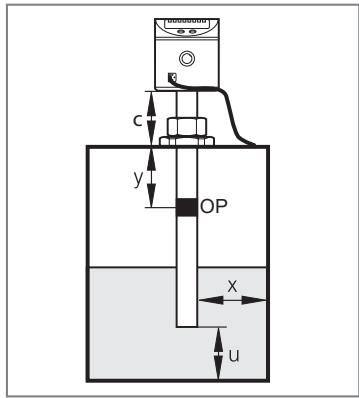

图 1: 配置示例 1 金属罐

▶ 安装设备。
▶ 注意距离 (x)、(u) 和 (c):

x:	最小 4.0 cm
u:	最小 1.0 cm
c:	最长 14.0 cm

▶ 将传感器和储槽接地：电气连接 ( → 17)

▶ 遵循参数设定序列：

• [MEdI] = [OIL.2]: 设定介质 (→ 24)
• [OFS] = (u); 例如 (u) = 2.0 cm: 指示容器中实际液位的偏移量 ( → 11)
• [OP]: 将过溢防护 OP 设定在安装元件下方 4.5 cm 以上的距离 (y)。

距离 (y) 小于 4.5 cm，在调节过程 [cOP] 中可能出现故障和错误消息。

步距和设定范围：设定值 [OP] (→ □ 28)

[OP] 计算辅助：[OP] 计算辅助 ( → ☐ 28)

▶ 将过溢防护 OP 调整至 [cOP]: 调节过溢防护 (→ □ 25)
▷ 设备准备就绪，可开始工作。
▶ 如有必要可进行进一步设定。
▶ 检查设备是否正常工作。

4.2 配置示例 2

设备:	LKx123(含出厂设定);测杆长度 L=472 mm
待测介质:	冷却剂
工作模式:	自动介质检测(出厂设定)工作模式 (→ 9)
安装环境:	如→图安装于金属罐中

图 2: 配置示例 2 金属罐

▶ 安装设备。
▶ 注意距离 (x)、(u) 和 (c):

x:	最小 4.0 cm
u:	最小 1.0 cm
c:	最大 23.0 cm

▶ 将传感器和储槽接地：电气连接 ( → 17)

▶ 遵循容许的最高液位 (b)。

最高液位 (b) 和安装元件之间应保持 5.0 cm 以上的距离 (a2)。

▶ 遵循参数设定序列：

• [MEdI] = [Auto]: 设定介质 (→ 24)
• [OFS] = (u)，例如 (u) = 1.0 cm：指示容器中实际液位的偏移量 ( → 11)
• [SP1] = 将开关点设定在安装元件下方 5.0 cm 以上的距离 (a2)。

步距可按 0.5 cm 调整。开关点 [SP1] 用作过溢防护（泵关闭，关闭入口）。

▶ 设备必须重新初始化：
▶ 关闭工作电压并再次开启。
▷ 设备准备就绪，可开始工作。
▶ 如有必要可进行进一步设定。
▶ 检查设备是否正常工作。

5 功能

5.1 测量原理

本传感器根据电容式测量原理测定液位：

• 待测介质会产生电场 (E) 并对其施加影响。电场发生此变化时会产生可用于电子评估的测量信号。
• 介质的介电常数对检测结果极为重要。介电常数较高的介质（例如，水）会产生较强的测量信号，介电常数较低的介质（例如，油）则会产生相对较弱的信号。
• 传感器测杆的有效测量范围有 16 个电容式测量区段。这些区段会根据测杆的浸没程度产生测量信号。

图 3: 测量原理

1: 无效区

A: 有效区（16个有效区段）

E: 电场

尺寸→技术资料表

5.2 设备工作原理/功能

该设备可安装于不同尺寸的容器中。

可提供 4 个输出。可分别设定这些开关输出。

OUT1	液位极限值的开关信号/IO-Link
OUT2	液位限值的开关信号
OUT3
OUT4

▶ 若要调整至当前应用，则选择所需的工作模式。

5.2.1 工作模式

1. 推荐包含过溢防护的手动介质选择（出厂设定）！最高工作可靠性！

待测介质手动设定（参数 [MEdI]）。此外，还提供独立运行的集成式过溢防护。

1. 不含过溢防护的手动介质选择。中等工作可靠性！

待测介质按1.所述手动设定。但过溢防护禁用（参数 [OP] = [OFF] ）。因此，无需任何调节。

1. 自动介质检测。最低工作可靠性！

每次工作电压开启时，设备都会根据介质和安装环境进行调节。

就自动介质检测而言（参数 [MEdl] = [Auto]），不提供过溢防护！

自动介质检测只能在某些条件下正常工作（例如，符合特殊安装规范、操作和维护限制时）：不含过溢防护的运行的维护信息 ( → 34)

5.2.2 有关集成式过溢防护的注意事项

在参数 [OP]（OP = 过溢防护）中，上部的某个测量区段将定义为集成式过溢防护。

• 如果已激活过溢防护 OP，则必须调节安装环境（参数 [cOP]）。否则，设备未就绪，无法正常工作；显示屏显示 [≡≡≡]：工作指示器 (→ 32)
• 过溢防护 OP 可禁用（[OP] = [OFF]）。

禁用过溢防护 OP 可能会影响工作可靠性。为了实现最佳运行和最高工作可靠性，我们建议不要禁用过溢防护 OP!

• 过溢防护 OP 是测量范围的上限值。开关点 [SPx] / [FHx] 将始终低于 [OP]。
• 过溢防护 OP 未指定至单独的输出。它提供额外的保护，且仅当液位升高时，即使超过相应的开关点，其中一个开关输出也未开启，才会开启（例如由于应用相关的故障）。
  因此过溢防护 OP 的响应根据配置的开关功能触发 “满态”：显示和开关功能 ( → 10)
• 通常，过溢防护 OP 会在达到选择的测量区段时作出响应（距设定的 OP 值尚有几毫米）。
• 过溢防护 OP 会立即作出回应，没有延迟。设定的延迟时间（如下方紧邻开关点的延迟时间）对过溢防护 OP 没有影响。
• 仅会在显示屏上指示过溢防护的反应情况（每秒交替显示 Full（满态）和当前液位的指示）。

5.2.3 显示和开关功能

设备可显示当前液位，单位可选择 cm 或 inch。显示单位可通过参数设定定义。设定的测量单位和输出功能的开关状态由 LED 指示。

设备通过两个开关输出 (OUT1/OUT4) 发出信号，以指示已达到设定的液位限值或液位低于限值的情况。开关输出的参数可设定。

• 迟滞功能/常开 → 图迟滞功能：[oux] = [Hno]。
• 迟滞功能/常闭 → 图窗口功能：[oux] = [Hnc]。

首先设定开关点 [SPx]，然后按所需差值设定复位点 [rPx]。

过溢防护 OP 的迟滞值固定不变。

• 窗口功能/常开 → 图迟滞功能：[oux] = [Fno]。
• 窗口功能/常闭 → 图窗口功能：[oux] = [Fnc]。

可通过 [FHx] 与 [FLx] 的差值设定窗口的宽度。[FHx] = 上限值，[FLx] = 下限值。

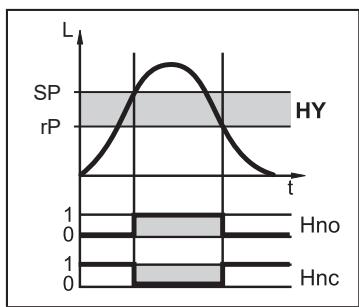

图 4: 迟滞功能

L: 液位

HY: 迟滞

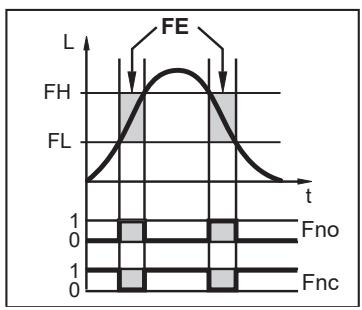

图 5: 窗口功能

L: 液位

FE: 窗口

5.2.4 指示容器中实际液位的偏移量

可将容器底部与测杆下缘之间的区域高度输入为偏移量值 [OFS]。这样，显示读数和开关点均指实际液位（参考点 = 容器底）。

针对 [OFS] = [0]: 参考点是测杆的下缘。

设定的偏移量仅指设备上的显示读数。对于通过 IO-Link 传输的过程值没有影响。但是，OFS 参数通过 IO-Link 进行正确传输，因此可加以考虑：IO-Link ( → 11)

5.2.5 发生故障时的安全状态

对于每个输出，可设定发生故障时的安全状态。如果检测到故障，则输出立即进入定义的安全状态。在此情况下，可通过参数 [FOU1]... [FOU4] 来设定输出的响应：设定发生故障时输出的响应（安全状态）(→ 27)

5.2.6 IO-Link

IO-Link 是用于将传感器和执行器连接至自动化系统的通信系统。IO-Link 按照 IEC 61131-9 标准进行标准化。

关于 IO-Link 的一般信息位于 io-link.ifm

输入输出设备描述 (IODD) 以及设备的所有参数、过程值和详细描述位于 documentation.ifm.com

IO-Link 提供以下优势：

• 无干扰传输所有数据和过程值
• 运行流程参数化或应用外预设
• 识别系统中连接设备的参数
• 额外参数和诊断功能
• 更换设备时自动备份和恢复参数集（数据存储）
• 记录参数集、过程值和事件
• 用于轻松规划项目的设备描述文件（IODD - 输入输出设备描述）
• 标准化电气连接

- 远程维护

6 安装

注意

外壳温度可能会大幅升高。

▷ 烫伤风险。

▶ 盖住外壳，防止意外接触。

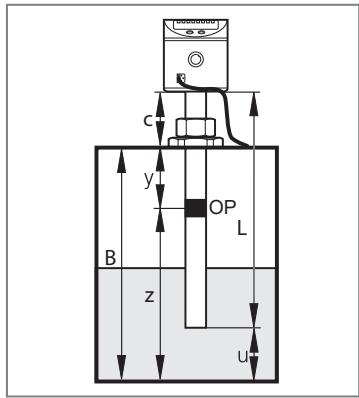

图 6: 安装

L: 测杆长度

u...y: 最小距离

M: 安装元件区域

OP: 过溢防护

C: 最大外侧长度

B: 容器内的金属物体

安装表

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L(测杆长度)	26.4	10.4	47.2	18.6	72.8	28.7
M(安装区)	14.0	5.5	23.0	9.1	36.0	14.2
c(最大外侧长度)*

* 适用于所示安装（不考虑容器盖的壁厚；安装元件未突出至容器内）。否则请注意安装区域 M。

6.1 针对包含过溢防护的运行的安装说明注意事项

[MEdI] = [CLW..] 或 [OIL..]

[OP] = [Value ...] (过溢防护OP启用！)

允许将安装元件固定在安装区域 (M) 中 ( → 图安装。

▶ 根据→表安装，遵循容许的最大外侧长度 (c)。
▶ 遵循→图安装和→表安装针对包含过溢防护的运行的说明所述的最小距离。
▶ 注意有关集成式过溢防护 OP 的注意事项。

过溢防护 OP 必须：

1. 位于安装元件之下。
2. 设定成最小距离 (y)。最小距离基于安装元件下缘和 OP 值之间进行测量。

针对包含过溢防护的运行的安装说明表：

	MEdI = CLW.1		MEdI = CLW.2、OIL.1		MEdI = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2.0	0.8	3.0	1.2	4.0	1.6
u	▶ 1.0	0.4	1.0	0.4	1.0	0.4
y (LKx022)	2.5	1.0	3.5	1.4	4.5	1.8
y (LKx023)	4.5	1.8	5.5	2.2	6.5	2.6
y (LKx024)	6.0	2.4	7.0	2.8	8.0	3.2
v	4.5	1.8	4.5	1.8	4.5	1.8
w	▷ 4.0	1.6	5.0	2.0	6.0	2.4

[OP] 计算辅助：[OP] 计算辅助 ( → ☐ 28)

6.2 针对不含过溢防护的运行的安装说明

[MEdl] = [Auto] 或 [OP] = [OFF] （过溢防护 OP 禁用）

6.2.1 无效区安装

必须遵循最高液位 (b1) 和无效区 (l1) 之间的最小距离 (a1)。→ 图和 → 表无效区安装。

▶ 在无效区 (I1) 通过安装元件固定设备。外侧长度 (c) 不得超过 (I1)。
▶ 确保完成安装后未超过最高液位 (b1)。
▶ 遵循进一步的最小距离。→ 表测杆有效区 A 安装。

I1 / I2: 无效区

A: 有效区

a1: 无效区 (l1) 和最高液位 (b1) 之间的最小距离

b1: 从传感器下缘测量的最高液位（无偏移量）

C: 外侧长度（最大外侧长度→表安装）

图 7: 无效区安装
无效区安装表：

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
I1	5.3	2.1	6.0	2.4	10.4	4.1
A	19.5	7.7	39.0	15.4	58.5	23.0
a1	1.0	0.4	1.5	0.6	2.5	1
b1	20.0	7.9	39.5	15.6	59.5	23.4

6.2.2 测杆有效区 A 安装

必须遵循最高液位 (b2) 和安装元件之间的最小距离 (a2)。→ 图和 → 表测杆有效区 A 安装。

▶ 将安装元件固定在安装区 (M)→ 图安装。遵循容许的最大外侧长度 (c)。→ 表安装。
▶ 确保完成安装后未超过最高液位 (b2):
▶ (b2) = (L) - (c) - (a2)（无偏移量）。
▶ 遵循进一步的最小距离。→ 表测杆有效区 A 安装。

C: 外侧长度（最大外侧长度→表安装）
a2: 安装元件和最高液位 (b2) 之间的最小距离。
b2: 从传感器下缘测量的最高液位

图 8: 测杆有效区 A 安装
测杆有效区 A 安装表:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2.0	0.8	3.0	1.2	4.0	1.6
u	▶ 1.0	0.4	1.0	0.4	1.0	0.4
a2 (LKx022)	2.0	0.8	2.5	1.0	3.0	1.2
a2 (LKx023)	4.0	1.6	4.5	1.8	5.0	2.0
a2 (LKx024)	6.0	2.4	7.0	2.8	8.0	3.2
v*)	4.5	1.8	4.5	1.8	4.5	1.8
w▷ *)	4.0	1.6	5.0	2.0	6.0	2.4

*)→表 安装：安装 (→ 13)

如果自动介质检测 [MEdl] = [Auto] 或已禁用过溢防护 [OP] = [OFF]，传感器每次开启时自动再次初始化，并针对介质和安装环境进行调节。介质不可完全覆盖有效区/测量范围。所示的最小距离可确保这一点。距离太短可能会导致不当调节和故障。

6.3 其他安装注意事项

- 安装于塑料管道/塑料容器中时，管道内径必须至少为 12.0 cm (4.8 inches)。

▶ 将传感器安装于中心。
- 安装于金属管道中时，管道内径 (d) 必须至少为：

其他安装说明表：

	MEdI = CLW.1		MEdI = CLW.2、OIL.1		MEdI = OIL.2/ Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4.0	1.6	6.0	2.4	10.0	4.0

6.3.1 标记安装高度

▶ 使用随附的不锈钢管夹确定设定安装高度。

图 9: 标记安装高度

如果出于维护原因将传感器从固定装置上卸下，则重新安装传感器时，该管夹可用作限位器。这样可避免因疏忽而导致的传感器不当调节。此操作对于正确执行过溢防护功能必不可少。

▶ 使用钳子固定不锈钢管夹。
▶ 确保安全安装。
▶ 若要卸下管夹，则必须将其损毁。

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

针脚	芯线颜色		根据 DIN 47100
1:	BN	棕色	白色
2:	WH	白色	棕色
3:	BU	蓝色	绿色
4:	BK	黑色	黄色
5:	GY	灰色	灰色
6:	PK	粉红色	粉红色
7:	VT	紫色	蓝色
OUT1: 开关输出 / IO-Link
OUT2: 开关输出
OUT3: 开关输出
OUT4: 开关输出
ifm 颜色

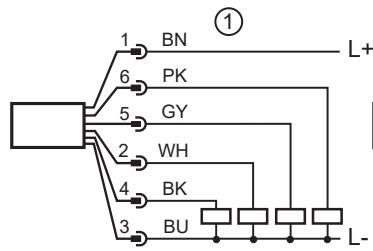

图 10: 电路示例:

1: 4 x 正极性输出
2: 4 x 负极性输出

为确保安全运行，必须将传感器外壳与地线进行电气连接（= 功能接地）。

使用外壳连接装置（请参阅图纸）和电线横截面至少 1.5mm² 的小截电缆。

使用金属容器时，容器壁可用作对电极。

若使用塑料容器，则必须提供电极板，例如容器内放置金属杆/金属板并与测杆平行。需与测杆保持最短距离。

8 操作和显示元件

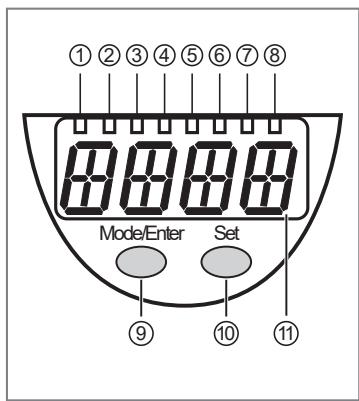

1到8:LED指示灯
LED 1	以cm为单位显示。
LED 2	以inch为单位显示
IED 3-4	未使用。
LED 5	开关状态OUT4(输出4开启时亮起)。
LED 6	开关状态OUT3(输出3开启时亮起)。
LED 7	开关状态OUT2(输出2开启时亮起)。
LED 8	开关状态OUT1(输出1开启时亮起)。
9:[Mode/Enter]按钮
·选择参数并确认参数值。
10:[设定]按钮
·设定参数值(按住不放则读值可滚动;按一下则读值可递增)。
11:4位字母数字显示屏
·显示当前液位。·指示参数和参数值。·显示操作和故障指示

9 菜单

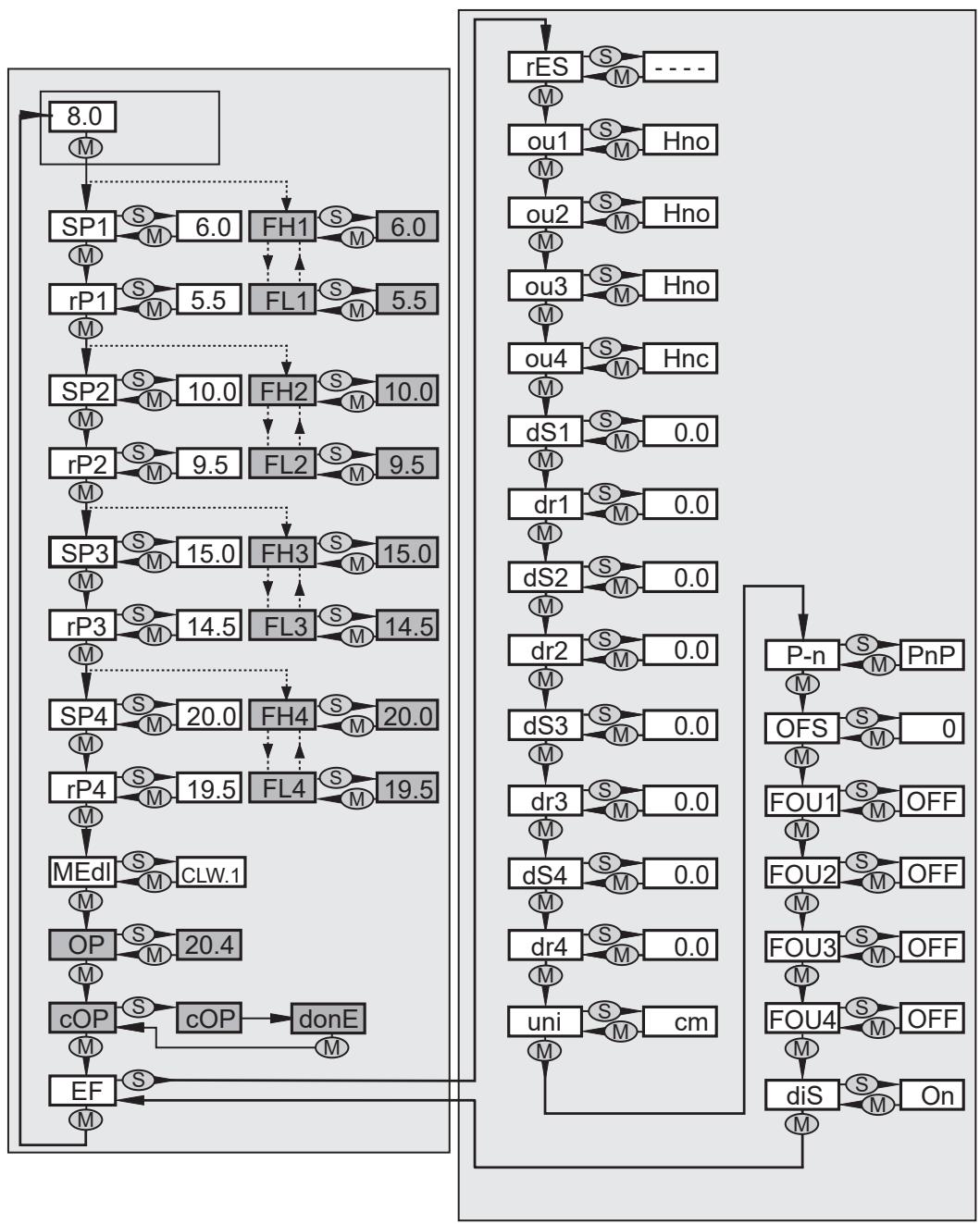

9.1 菜单结构

用灰色标亮的菜单项目如 [cOP] 仅可在分配参数已选定时启用。

10 参数设定

根据参数设定，菜单中可用的参数可能会有所变化。

可通过 IO-Link 接口或设备上的操作元件进行参数化。

可在安装之前或运行时设定参数。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

若要调节过溢防护 [cOP]，设备必须安装在容器中。

通过 IO-Link 接口参数化的要求:

√ 适当参数化软件，如 ifm moneo|configure
√ 设备的输入输出设备描述 (IODD)，请参阅 documentation.ifm.com
√ 一个 IO-Link 主站

▶ 将 IO-Link 主站连接到参数化软件。
▶ 将主站端口设为 IO-Link 工作模式。
▶ 将设备连接到 IO-Link 主站的空闲端口。
▷ 设备切换至 IO-Link 模式。
▶ 在软件中更改参数设定。
▶ 将参数设定写入设备。

关于参数化软件参数化→手册的注意事项

10.1 通过 IO-Link 进行参数设定的注意事项

▶ 设备交货时无法工作。
▶ 首先，集成式过溢保护 [OP] 需加以调整。
▶ [OP] 调整可按不同方式进行，具体视应用而定：

• 清晰浏览所有数据
• 通过 IO-Link 工具，按钮 “Teach_OP [cOP]”。
• 经由控制器：将值 208 写入 IO-Link 索引 2\（长度：1 个字节）。

! OP 调整不是数据存储的一部分。

因此，仅在预约后方可执行简单的更换（例如，发生设备故障时）（前提是 OP 未禁用）：工作模式 ( → ☐ 9)：在新设备上，必须手动或经由操作键或 IO-Link 执行 OP 调整。仅当 OP 调整成功执行后，设备即会返回循环过程数据传送。

恢复为出厂设定（“Restore Factory Settings”按钮）后，设备重启并恢复为出厂设定。

10.2 常规参数设定

注意

外壳温度可能会大幅升高。

▷ 烫伤风险。
▶ 切勿用手触摸设备。
▶ 必要时，使用一个钝器在设备上进行设置。

每种参数设定均必须执行三个步骤：

1: 选择参数

▶ 按住 [Mode/Enter] 不放，直至显示所需参数。

2: 设定参数值

▶ 按住 [设定] 不放。
▷ 参数的当前设定值将闪烁 5 秒。
▷ 5 秒后：设定值会更改：

按一下按钮，值会递增；或按住按钮不放，值会持续更改。

▷ 数值持续增加：

若要减小值，

▶ 将显示值增至最大设定值。然后将从最低设定值再次开始循环。

3: 确认参数值

▶ 短按 [模式/选定]。
▷ 将再次显示参数。会存储新的设定值。

设定其他参数：

▶ 从步骤 1 开始再次执行。
完成参数设定：
▶ 多次按下 [模式/选定]，直至显示当前测量值，或稍候 30 秒。
▷ 设备会返回至过程值显示。

如果尝试修改参数值时显示 [C. Loc]，参数设定过程则会通过 IO-Link 通信启用（临时锁定）。

如果显示 [S. Loc]，则传感器会通过软件永久锁定。此锁定仅可通过参数设定软件解除。

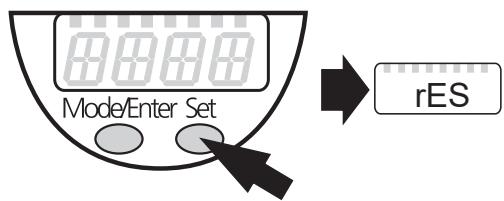

从 1 级菜单转换至 2 级菜单：

▶ 按住 [模式/选定] 不放，直至显示 [EF]。

▶ 短按 [设定]。
▷ 将显示子菜单的首个参数（此处为：[rES]）。

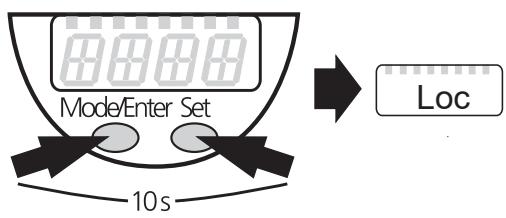

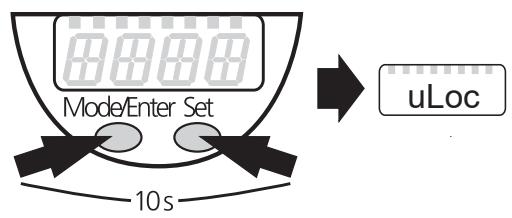

锁定/解锁

可通过电子方式锁定设备，以避免意外设定。

锁定：

▶ 请确保设备处于正常工作模式下。
▶ 按住 [模式/选定] 与 [设定] 10 秒。
▷ [Loc] 会显示。

如果尝试更改参数值，则会短暂显示 [Loc]。

解锁：

▶ 按住 [模式/选定] 与 [设定] 10 秒。
▷ [uLoc] 会显示。

超时：

如设定参数时，30秒内未按下任何按钮，则设备将返回工作模式，其值保持不变。

可在安装前后对设备进行配置。\

例外情况：若要调节过溢防护 [cOP]，设备必须安装在容器中。

10.3 基本设定

所有参数的设定范围：设定值和计算辅助 ( → 27)

所有参数的出厂设定：出厂设定 ( → ☐ 35)

10.3.1 确定测量单位

▶ 在输入 SPx、rPx、OP 或 OFS 的值前，输入 [uni]。
▷ 这样可避免意外错误设定。

▶ 选择 [uni]▶ 确定测量单位:[cm]、[inch]

[uni]

10.3.2 设定偏移量

可将容器底部与测杆下缘之间的距离输入为偏移量。

▶ 在输入 SPx、rPx 或 OP 的值前，设定 [OFS]。
▷ 这样可避免意外错误设定。

▶ 选择 [OFS]。▶ 设定偏移量的值。注意设定的测量单位 [uni]。

[OFS]

10.3.3 设定介质

▶ 选择 [MEdL]。		[MEdl]
[CLW.1]=	水、水基介质、冷却剂。
[CLW.2]=	温度 >35°C 的水、含水介质、冷却剂(安装于空调管中)。
[OIL.1]=	具有较高介电常数的油(如部分合成油)。
[OIL.2] =	具有较低介电常数的油(如矿物油)。	[MEdl]
[Auto] =	自动介质检测:工作模式 (→ 9)

▶ 如有不确定，则选择 [OIL.2] 用于油。
▶ 通过执行应用测试检查功能是否正常。

设定 [CLW.1] 和 [CLW.2] 可抑制沉积物影响（例如，金属屑）。

设定 [OIL.1] 和 [OIL.2] 可抑制介电常数较高的水，或数厘米高的细屑形成的底部沉积层。如果未形成油层（或油层很薄），则会检测到底部沉积层。

设定 [MEdl] = [Auto] 时，无过溢防护 OP 可用。在此情况下，菜单项 [OP] 和 [cOP] 不可用。

10.3.4 设定过溢防护

遵守最小距离和安装规范▶ 选择 [OP]▶ 定义过溢防护 OP 的位置。选项 [OP] = [OFF] 禁用过溢防护 OP。

[OP]

▶ 在 [SPx] 或 [FHx] 之前设定 [OP]

▷ 如果在将 [SPx] / [FHx] 设为 ≤ [SPx] / [FHx] 的值后降低 [OP]，则 [SPx] / [FHx] 减小。
▷ 如果 [OP] 增大，[SPx] / [FHx] 在 [OP] 和 [SPx] / [FHx] 差距较小（1 x 步距）时亦增大。

当过溢防护禁用时（[OP] = [OFF] 或 [MEdI] = [Auto]），必须特别小心地验证传感器的安全功能。在验证中应考虑开启和关闭过程以及特殊工作状态，例如非常满的容器，可能的维护和清洁操作。

▶ 对于设定 [OP] = [OFF]，菜单项 [cOP] 不可用。

10.3.5 调节过溢防护

请仅在安装设备后调节过溢防护 OP。如有可能，请在容器为空时进行调节。

但也允许在容器中留有少量介质。

▶ 请确保过溢防护 OP 未被介质覆盖。遵循过溢防护 OP 和液位之间的最小距离。

▶ 选择 [cOP]▶ 按住 [Set] 不放。▷ [cOP] 闪烁数秒;随后持续显示,表示正在进行调节。▷ 如果调节成功,则会显示 [donE]。▶ 单击 [Mode/Enter] 以确认。▷ 如果调节未成功,则会显示 [FAIL]。▶ 如有必要,可降低液位或更正过溢防护 [OP] 的位置,并重复调节操作。

[cOP]

表 调节过程中：过溢防护 OP 和液位之间的最小距离：

	[cm]	[inch]
LKx022	2.0	0.8
LKx023	3.5	1.4
LKx024	5.0	2.0

过溢防护 OP 的位置可通过调用参数 [OP] 确定。如有必要，请记下偏移值。 由于设备在调节完成前尚未做好工作准备，当前液位需手动确定。
过溢防护启用时（[OP] = [value ...]），在以下情况下需调节 [cOP]:

• [MEdI] 或 [OP] 已更改。在此情况下，将显示 三三三。
• 安装位置（高度、方向）有变化。
• 如传感器和容器接地体之间的连接情况（例如电缆的长度）有变化。

过溢防护禁用（[OP] = [OFF] 或 [MEdI] = [Auto]）： 若要应用基本设定并适应介质和安装环境，设备必须在安装时重新初始化。

▶ 关闭工作电压并再次开启。

10.4 设定输出信号

10.4.1 设定输出功能

▶ 选择 [OU1] / [OU2] 并设定开关功能:	[ou1]
• [Hno] = 迟滞功能/常开	...
• [Hnc] = 迟滞功能/常闭	[ou4]
• [Fno] = 窗口功能/常开
• [Fnc] = 窗口功能/常闭
注意事项:如果开关点用作过溢防护,则推荐设定 [OUx] = [Hnc](常闭功能)。常闭工作原理可确保还能检测到芯线断裂或电缆断裂的情况。

10.4.2 设定开关限值（迟滞功能）

▶ 确保已为 [oux] 设定功能 [Hno] 或 [Hnc]。	[SP1]
▶ 先设定 [SPx],再设定 [rPx]	...
▶ 选择 [SPx] 并设定输出开启需达到的值。	[SP4]
▶ 选择 [rPx],并设定输出关闭需达到的值。	[rP1]
[rPx] 始终小于 [SPx]。设备仅接受低于 [SPx] 值的值。若 [SPx] 有变化,[rPx] 也会变化,但前提是未达到设定范围的下端	...
	[rP4]

10.4.3 设定开关限值（窗口功能）

▶ 确保已为 [oux] 设定功能 [Fno] 或 [Fnc]。	[FH1]
▶ 先设定 [FHx],再设定 [FLx]	...
▶ 选择 [FHx],并设定容许范围的上限值。	[FH4]
▶ 选择 [FLx],并设定容许范围的下限值。	[FL1]
[FLx] 始终小于 [FHx]。设备仅接受低于 [FHx] 值的值。若 [FHx] 有变化,[FLx] 也会变化,但前提是未达到设定范围的下端	...
	[FL4]

10.4.4 设定开关延时

▶ 选择 [dSx],并设定介于 0.0 至 60 秒之间的值。开启延迟根据 VDMA*)作出响应。

[dS1]... [dS4]

10.4.5 设定关闭延迟

▶ 选择 [drx],并设定介于 0.0 至 60 秒之间的值。关闭延迟根据 VDMA*)作出响应。

[dr1]... [dr4]

10.4.6 针对输出设定开关逻辑

▶ 选择 [P-n],并设定 [PnP] 或 [nPn]。

[P-n]

10.4.7 设定发生故障时输出的响应（安全状态）

▶ 选择 [FOUx] 并设定值:• [On] = 发生故障时开关输出开启。• [OFF] = 发生故障时开关输出关闭。硬件故障(错误消息 [Err])或故障数据集(错误消息 [PArA])视为故障:错误指示 (→ □ 32)溢出或启用过溢防护 OP 不视为故障。

[FOU1]... [FOU4]

10.4.8 配置显示屏

▶ 选择 [dis] 并设定值:[on] = 在工作模式下开启显示屏。每 500 ms 更新一次测量值。[OFF] = 在工作模式下关闭显示屏。按下某一按钮后,当前测量值将显示 30 秒。即使已禁用显示器,LED 指示灯仍会保持工作状态。

[diS]

10.4.9 将所有参数复位为出厂设定

▶ 选择 [rES]▶ 按住 [Set] 不放,直至显示 [----]。▶ 短按 [模式/选定]。▷ 设备重新启动,而后即还原出厂设定。

[rES]

10.5 设定值和计算辅助

10.5.1 设定值 [OFS]

	[cm]		[inch]
设定范围	0...200.0		0...78.8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
步距	0.5	1	0.2	0.5

10.5.2 设定值 [OP]

图 11: 设定值 /OPx: 设定范围 [OP]

部分	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20.4	8.0	40.7	16.0	61	23.9
	19.1	7.5	38.3	15.1	57	22.4
	17.9	7.1	35.8	14.1	53	21.0
	16.7	6.6	33.4	13.1	50	19.5
	15.5	6.1	31.0	12.2	46	18.1
	14.3	5.6	28.5	11.2	42	16.7
	13.0	5.1	26.1	10.3	39	15.2
	11.8	4.7	23.6	9.3	35	13.8
	10.6	4.2	21.2	8.3	31	12.3
	9.4	3.7	18.8	7.4	28	10.9
	8.2	3.2	16.3	6.4	24	9.5
2	6.9	2.7	13.9	5.5	20	8.0

所示的 [OP] 的值指的是 OP 和测杆下缘之间的距离。如果 [OFS] = [0]，则此类值适用。如果 [OFS] > [0]，则值按照设定偏移量值提高。

示例 LKx122:

根据→表设定值 [OP]，OP 需设为区段 20.4 cm。

[OFS] = 7. 0 cm

[OP] 设为 20.4 cm + 7.0 cm = 27.4 cm 。

10.5.3 [OP] 计算辅助

为让过溢防护 OP 正常运行，应注意最小距离 (y)→（见图：定义“从顶部”）。以下几点将适用：

B + c = L + u和B = z + y

B: 容器高度c: 外侧长度(最大: )。Y: 从低部计算的所需响应液位 OP(最小: 针对包含过溢防护的运行的安装说明注意事项 (→ □ 13), 最大: 设定值 [OP](→ □ 28)。

L: 测杆长度u: 测杆和容器底部之间的距离z: 从低部计算的所需响应液位 OP(最大: z < L - c - y or z < B - y)

10.5.3.1 定义“从顶部”

图 12: 定义 “从顶部”

定义 “从顶部” 的过溢防护 OP 所需距离 (y)。

- 不含偏移量 ([OFS] = [0]): [OP] = L - c - y

- 含偏移量 ([OFS] = u): [OP] = L - c - y + u 或

[OP] = B - y

示例：

c = 3. 0 cm, y = 5. 0 cm, u = 1. 0 cm

不含偏移量：[OP] = 26.4 cm - 3.0 cm - 5.0 cm = 18.4 cm

含偏移量: [OP] = 26.4 cm - 3.0 cm - 5.0 cm + 1.0 cm = 19.4 cm

10.5.3.2 定义“从底部”

定义 “从底部” 的 过溢防护 OP 响应液位 (z)。

• 不含偏移量 ([OFS] = [0]): [OP] = z - u
• 含偏移量 ([OFS] = u): [OP] = z

示例：

z = 1 8. 0 cm (从容器底部起), u = 1. 0 cm

不含偏移量：[OP] = 18.0 cm - 1.0 cm = 17.0 cm

含偏移量：[OP] = 18.0 cm

▶ 将计算值四舍五入为下一更低可调值：读取设定参数 ( → ☐ 32)

10.5.4 设定范围 [SPx] / [Fhx] 和 [rPx] / [FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx] / [FHx]	2.5...20.0	1.0...7.8	3.5...39.0	1.4...15.4	6...59	2.5...23.5
[rPx] / [FLx]	2.0...19.5	0.8...7.6	3.0...38.5	1.2...15.2	5...58	2.0...23.0
步距	0.5	0.2	0.5	0.2	1	0.5

如果 [OFS] = [0]，则此类值适用。

如果 [OFS] > [0]，则值按照设定偏移量值提高。

10.6 应用示例

10.6.1 储罐

使用 4 个开关输出的液位控制和最小值/最大值监控。更换 4 个浮动开关。

开关输出 1 ... 4 的配置
SP1	超过最大值 → 警报。
ou1	迟滞功能,常闭 (Hnc)。
SP2	超过预设上限值 → 结束补充介质。
ou2	迟滞功能,常开 (Hno)。
SP3	低于预设下限值 → 开始补充介质。
ou3	迟滞功能,常闭 (Hnc)。
SP4	低于最小值 → 警报。
ou4	迟滞功能,常开 (Hno)。
rP1...4	略低于 Spx 以防止波浪运动。

图 13: 储罐

• 如果液位低于 SP1，则输出功能将开启。如果液位高于 SP1，或发生断线情况，则输出 1 将复位（警报消息“过溢/断线”）。
• 如果液位达到 SP2，则输出 2 发出信号（达到预设上限值；结束介质补充）。
• 如果液位低于 SP3，则输出 3 发出信号（低于预设下限值，开始补充介质）。
• 如果液位高于 SP4，则输出功能将开启。如果液位低于 SP4，或发生断线情况，则输出 4 将关闭（警报消息“低于最小值/断线”）。

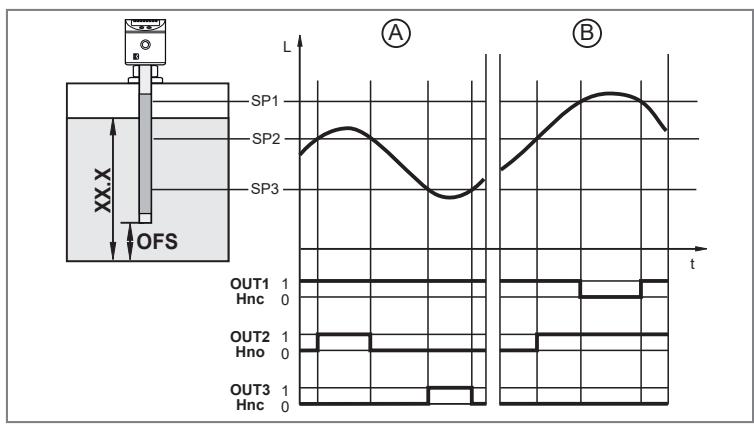

10.6.2 泵站

排空容器/使用 3 个开关输出的过溢防护。更换 3 个浮动开关。

开关输出 1 ... 3 的配置
SP1	超过最大值→警报。
ou1	迟滞功能,常闭 (Hnc),
SP2	超过上限值→潜水泵开启。
ou2	迟滞功能,常开 (Hno)。
SP3	低于下限值→潜水泵关闭。
ou3	迟滞功能,常闭 (Hnc)
rP1...3	略低于 Spx 以防止波浪运动

图 14: 泵站

• 如果液位低于 SP1，则输出功能将开启。如果液位高于 SP1，或发生断线情况，则输出 1 将复位（警报消息“过溢/断线”）。
• 如果液位超过 SP2，则输出 2 发出信号（超过上限值；潜水泵开启）。
• 如果液位低于 SP3，则输出 3 发出信号（达到下限值；潜水泵关闭）。

11 操作

电源通电后，设备处于工作模式（= 正常工作模式）。产品将根据设定参数执行测量和评估功能，并产生输出信号。

▶ 检查设备是否正常工作。

11.1 工作指示器

[---] 持续	通电后的初始化阶段。
数值 + LED 1	以 cm 为单位的当前液位。
数值] + LED 2	以 inch 为单位的当前液位。
LED 7 / LED 8	开关状态 OUT2 / OUT1(输出 x 开启时亮起)。
[----]	液位低于有效区。
[满态] + [数值] 交替	达到过溢防护 OP(过溢警告)或液位超过有效区,或已到达检测的安装元件。
[≡≡≡]	必要时,调节过溢防护 OP 的 [cOP]。
[Loc]	设备通过工作键锁定;不可设定参数。若要解锁,可按住两个设定按钮 10 秒。
[uLoc]	设备已解锁/可再次设定参数。
[C. Loc]	设备暂时锁定;可通过 IO-Link 进行参数设定(暂时锁定)。
[S. Loc]	设备通过软件永久锁定。此锁定仅可通过参数设定软件解除。

11.2 读取设定参数

▶ 短按 [模式/选定]（如有必要可重复数次）。
▷ 浏览菜单结构，直到找到所需的参数。
▶ 短按 [设定]。
▷ 对应参数值会显示 30 秒。

11.3 错误指示

指示	可能的原因	建议操作
[Err]	电子组件发生故障*)	▶ 更换设备。
[未通过]	调节过溢防护 OP 时出错:• 调节过程中过溢防护被介质覆盖。• 过溢防护受到污染。• 最小距离过短• 在过溢防护下方检测到安装元件• 测量值不稳定。	▶ 如有必要,降低液位。▶ 清洁测杆。▶ 请遵循关于安装的注意事项。▶ 更正过溢防护 OP 的位置。▶ 重复调节。▶ 禁用 OP。
[SCx] + LED 5...8	闪烁:所有开关输出均短路	▶ 排除短路。
[PARA]	故障数据集 *)	▶ 复位为出厂设定 [rES]。

^* 输入更改至安全状态：不同工作状态下的输出功能响应 ( → ☐ 33)

11.4 不同工作状态下的输出功能响应

	OUT1...4
初始化阶段	OFF
过溢防护 OP 未经调节	OFF
过溢防护 OP 已调节或禁用,正常运行	根据液位和 [ou1]... [ou4] 设定
故障/安全状态	[FOUx] = [OFF] 时为 OFF [FOUx] = [On] 时为 ON

12 修理、维护及处理

▶ 弃用设备时，应按适用的国家法规以环保的方式处理设备。
▶ 对于运输，请仅使用适当的包装，以避免设备损坏。
▶ 在退货的情况下，应立即请确保设备无脏污，尤其是危险和有毒物质。
拆卸或安装设备进行维护和清洁作业时：
▶ 确保不锈钢管夹固定至传感器。
▷ 必须能够准确复制安装高度和位置。
▶ 拆下传感器进行清洁 / 执行维护
▶ 将传感器准确安装于之前的相同位置。否则请检查参数 [OP] 并再次进行 [cOP]。

12.1 不含过溢防护的运行的维护信息

[MEdl] = [Auto] 或 [OP] = [OFF] （过溢防护 OP 禁用）

▶ 在以下情况下必须重新初始化设备（短暂关闭工作电压并再次开启）：
- 所有维护作业结束后。
- 所有清洁作业（如喷水清洁测杆）结束后。
- 如果从容器中取出传感器，然后在运行时再次安装。
- 如果手或接地物体（例如螺丝刀、清洁喷枪）触摸到传感器的有效区。
- 如传感器和容器壁/反电极之间的连接情况有变化。
- 在更换介电常数大不相同的介质后。就介质的手动选择而言，需先调整 [MEdl] 设定。

13 出厂设定

	出厂设定			用户设定
	LKx022	LKx023	LKx024
SP1	6.0	12.0	18
rP1	5.5	11.5	17
SP2	10.0	19.5	29
rP2	9.5	19.0	28
SP3	15.0	29.5	44
rP3	14.5	29.0	43
SP4	20.0	39.0	59
rP4	19.5	38.5	58
OP	20.4	40.7	61
MEdI	CLW.1
cOP	----
rES	----
ou1...3	Hno
ou4	Hnc
dS1...4	0.0
dr1...4	0.0
uni	cm
P-n	PnP
OFS	0
FOU1...4	OFF
diS	开启
