Type de produit	Interface homme-machine (unité de traitement et de dialogue)
Marque	IFM
Modèle	EC0732 (ecomatDisplay CR1102)
Catégorie	Interface programmable
Écran	Afficheur couleur 10,1 pouces, tactile
Touches programmables	8 touches rétro-éclairées, 1 bouton de navigation avec poussoir
Processeur	Quad Core 1,2 GHz, 64 bits
Mémoire	RAM 1 Go, FLASH 8 Go
Système d'exploitation	Embedded Linux
Interfaces de communication	2 Ethernet, 4 CAN (CANopen, SAE J1939), 2 USB 2.0, 2 ifm plug&play
Entrées vidéo	4 entrées vidéo analogiques
Entrées/sorties TOR	2 entrées TOR, 2 sorties TOR 2,5 A
Audio	1 entrée Line-In, 1 sortie haut-parleur (8 Ω), 1 sortie écouteur (≥16 Ω)
Tension d'alimentation	8...16 V DC et 16...32 V DC (double plage)
Fusibles recommandés	3 A T (VBB_15), 5 A T (VBB_30), 3 A T (entrées TOR)
Dimensions (découpe tableau)	177,5 x 289,5 mm (tolérance ±0,5 mm)
Profondeur d'installation	Environ 55 mm (sans connecteur), environ 79 mm (avec connecteur)
Indice de protection	IP67 (avec connecteurs et capuchons appropriés)
Température de fonctionnement	Voir données techniques sur www.ifm.com
Programmation	Librement programmable selon CEI 61131-3 avec CODESYS
Capteur de luminosité	Oui, pour adaptation automatique de la luminosité
Entretien	Nettoyage avec chiffon doux sec ; ne pas utiliser de produits chimiques agressifs
Pile	Pile remplaçable (type selon www.ifm.com)
Accessoires de montage	Kit de montage EC0732, système RAM® EC1410...EC1414
Sécurité	Conforme aux normes CEI 61010-1, CEI 62368-1 ; pas homologué pour sécurité des personnes

FOIRE AUX QUESTIONS - EC0732 IFM

Quel est le type de produit et son usage principal ?

Il s'agit d'une interface homme-machine (IHM) programmable, conçue pour la commande, le paramétrage et la gestion des machines et installations mobiles. Elle est destinée à une utilisation sur des engins mobiles (12/24 V DC) ou en environnement industriel.

Quelles sont les interfaces de communication disponibles ?

L'appareil dispose de 2 ports Ethernet, 4 interfaces CAN (CANopen et SAE J1939), 2 ports USB 2.0 et 2 interfaces ifm plug&play (basées sur CAN).

Comment monter l'appareil ?

Deux types de montage sont autorisés : installation sur tableau de commande (découpe 177,5 x 289,5 mm) à l'aide du kit de montage EC0732, ou montage en surface avec le système RAM® (accessoires EC1410 à EC1414).

Quelle est la tension d'alimentation et comment protéger l'appareil ?

L'alimentation accepte 8...16 V DC ou 16...32 V DC selon les bornes. Il est impératif de protéger chaque circuit avec des fusibles adaptés : 3 A T pour VBB_15 et entrées TOR, 5 A T pour VBB_30.

Comment remplacer la pile de l'appareil ?

Seul un personnel qualifié doit remplacer la pile. Mettez l'appareil complètement hors tension, ouvrez le bouchon de service à l'arrière, remplacez la pile en respectant la polarité (pôle positif vers le haut), puis vissez le bouchon à 3,0 Nm. La pile est de type CR2032 ou équivalent (voir www.ifm.com).

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux, sec et non traité chimiquement. Pour les salissures tenaces, humidifiez légèrement le chiffon. N'utilisez jamais d'alcool, d'acétone, d'ammoniac ou de produits abrasifs. Les chiffons en microfibres sont recommandés.

Quelles sont les précautions de sécurité pour l'installation ?

L'installation doit être effectuée par un installateur qualifié. L'appareil n'est pas homologué pour la protection des personnes. Assurez-vous que les tensions dangereuses sont isolées par double isolation. Pour le montage en tableau, respectez les consignes de protection incendie et d'indice de protection.

Comment accéder à l'interface de programmation ?

L'appareil est programmable via CODESYS selon la norme CEI 61131-3. Pour la mise en service, connectez-vous via Ethernet (adresse IP par défaut : 192.168.82.247) et ouvrez le setup web dans un navigateur. Des bibliothèques .lib sont disponibles sur www.ifm.com.

Que faire en cas de dysfonctionnement ou de réparation ?

Les réparations doivent être effectuées uniquement par le fabricant. En cas de dysfonctionnement, vérifiez d'abord l'alimentation, les fusibles et les connexions. Si le problème persiste, contactez le service après-vente IFM.

Quels sont les accessoires disponibles pour cet appareil ?

Les accessoires incluent le kit de montage EC0732 pour l'installation sur tableau de commande, le système de montage RAM® (EC1410...EC1414) pour le montage en surface, et divers connecteurs et câbles M12 (voir www.ifm.com).

MODE D'EMPLOI EC0732 IFM

Notice d'utilisation

Unité de traitement et de dialogue homme-machine

ecomat
Display

CR1102

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

3.1 Exemple d'application 5
3.2 Propriétés 5

4 Montage 7

4.1 Accessoires de montage.... 7
4.2 Instructions de montage générales 7

4.2.1 Protection UV 7
4.2.2 Logement pour accessoires de montage.... 7
4.2.3 Capteur de luminosité et LED d'état 8

4.3 Installation sur tableau de commande / mise en armoire.... 9

4.3.1 Consignes de sécurité pour l'installation sur tableau de commande / mise en armoire 9
4.3.2 Montage avec utilisation du kit de montage.... 10
4.3.3 Découpe du tableau de commande.... 10
4.3.4 Etapes de montage.... 11

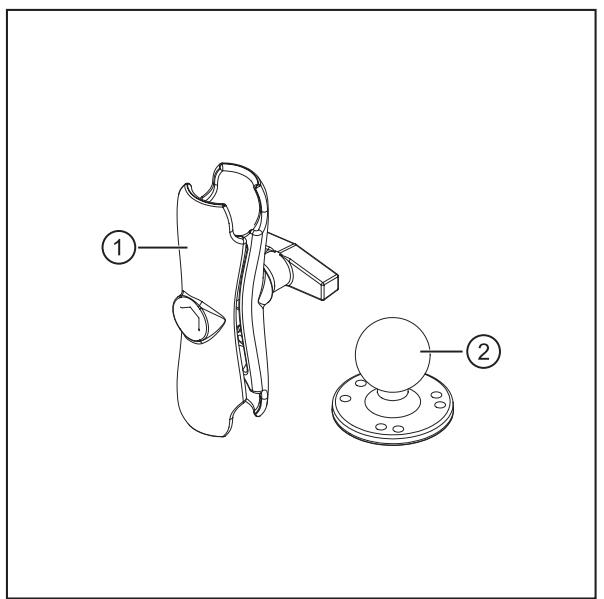

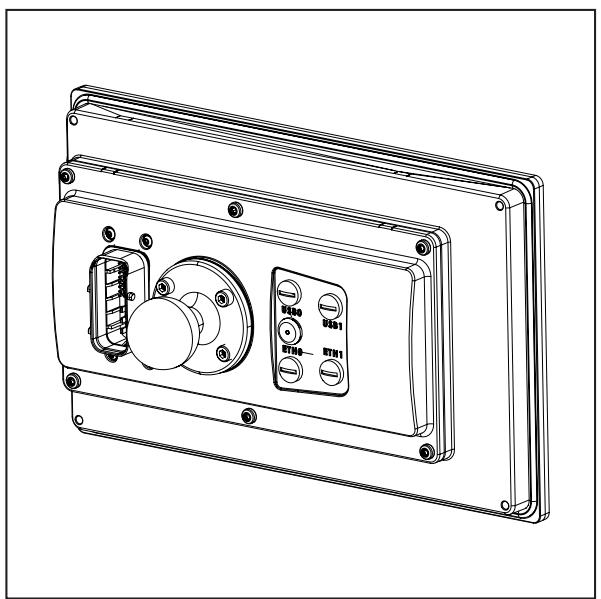

4.4 Montage en surface avec le système de montage RAM®.... 11

4.4.1 Etapes de montage.... 12
4.5 Autres types de montage : 12

5 Raccordement électrique 13

5.1 Schéma de branchement 13
5.2 Accessoires de raccordement.... 13
5.3 Technologie de raccordement.... 13
5.4 Consignes générales de raccordement.... 14
5.5 Tension d'alimentation et fusibles 16

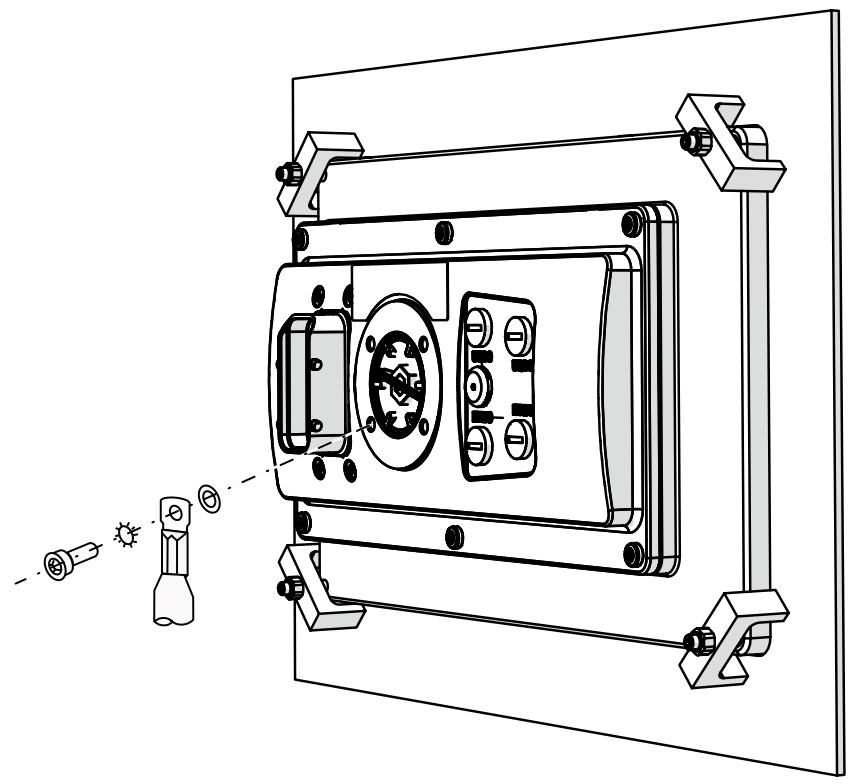

5.6 Borne Shield 16
5.7 Interface Ethernet 17
5.8 Entrées vidéo analogiques 18
5.9 Interfaces USB 18

5.9.1 Protection courts-circuits.... 19
5.10 Sélection des haut-parleurs.... 19

6 Mise en service.... 20

6.1 Généralité 20
6.2 Premiers pas.... 20
6.3 Mise en service.... 20
6.4 Documentations nécessaires 20
6.5 Utilisation du capteur de température interne 21

7 Maintenance, réparation et élimination 22

7.1 Remplacement de la pile.... 22
7.2 Nettoyage de la surface d'afficheur 23
7.3 Nettoyage de la surface du boîtier.... 23
7.4 Réparation 24
7.5 Elimination des déchets 24

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

▷ Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• ▶ L'installateur du système est responsable de la sécurité du système.

• ▶ L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• ▶ Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

L'unité de traitement et de dialogue homme-machine ecomat
Display est un afficheur graphique programmable pour la commande, le paramétrage et la gestion des machines et installations mobiles. Il est conçu pour fonctionner jusqu'à une altitude de 3000 m au-dessus du niveau de la mer et dans des conditions climatiques et mécaniques sévères (données techniques : www.ifm.com) et normes spécifiées.

Emploi autorisé :

• dans les engins mobiles, alimentés par le système électrique du véhicule (batterie) d'une tension nominale de 12 V DC ou de 24 V DC
• dans des environnements industriels, l'appareil étant installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques
  • dans un environnement humide
• également en extérieur, avec une protection UV supplémentaire, si nécessaire

L'appareil, via ses interfaces CAN Ethernet et USB, communique avec d'autres composants du système, comme par ex. des modules E/S décentralisés. Avec le système d'exploitation Linux, ils constituent une plate-forme universelle pour l'échange et la communication avec les appareils CAN, les réseaux ou les PC.

La connexion directe de l'appareil aux infrastructures informatiques n'est pas prévue. Si cette utilisation est souhaitée, la mise en œuvre doit être assurée par l'utilisateur (par ex. en ajoutant des composants supplémentaires).

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.

▶ En cas de besoin, prendre des mesures de blindage CEM.

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

3.1 Exemple d'application

Fig. 1: Mise en réseau de 4 caméras analogiques avec un ecomat
Display

1 : ecomat
Display CR1102
2 : caméras analogiques (par ex. 4 x O2M200)

3.2 Propriétés

• Afficheur couleur 10,1"
- Boîtier métallique fermé pour le montage encastré ou en surface, à l'extérieur ainsi qu'en cabine
- Librement programmable selon CEI 61131-3 avec visualisation de la cible.
- Contrôleur à 64 bits et système d'exploitation Embedded Linux

• Interfaces CAN avec protocole CANopen et SAE J1939
• Interfaces Ethernet et USB

Caractéristique	CR1102
Ecran tactile	●
touches rétro-éclairées programmables	8
bouton de navigation avec bouton-poussoir	1
Interfaces Ethernet	2
Interfaces CAN	4
ifm plug&play (basé sur CAN)	2
Interfaces USB 2.0	2
Entrées vidéo analogiques	4
Entrées TOR BL	2
Sorties TOR 2,5 A	2
Line-In	1
Sortie haut-parleur	1
Sortie écouteur	1
Contrôleur	Quad Core avec afficheur graphique, 1,2 GHz
RAM	1 Go
FLASH	8 Go

• = disponible
• = non disponible

4 Montage

4.1 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Selon le lieu de montage prévu et le type d'installation, les accessoires de montage suivants sont disponibles :

• EC0732, Kit de montage pour l'installation sur tableau de commande
- EC1410... EC1414, système de montage RAM® pour le montage en surface

Plus d'informations sur des accessoires disponibles sur www.ifm.com

4.2 Instructions de montage générales

A noter pour tous les types de fixation :

Il incombe à l'installateur du système de respecter les exigences sur la fixation de l'appareil dans l'application par rapport aux chocs, aux vibrations, aux accélérations et au poids.

La face avant de l'appareil résiste aux chocs jusqu'à IK07 sans être endommagée.

INFORMATION IMPORTANTE

Soumission à des chocs au-delà de IK07

▷ Risque d'endommagement de l'appareil
▷ L'indice de protection et la protection électrique peuvent être affectés
▷ Risque possible de blessure
▶ En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

Face arrière, l'installateur du système doit, le cas échéant, protéger l'élément de compensation de pression, le bouchon de service et les parties de raccordement par des mesures externes.

4.2.1 Protection UV

L'appareil satisfait aux exigences pour l'exposition à des sources lumineuses de laboratoire selon la norme DIN EN ISO 4892-2. Critères de test : procédé A, cycle 1 : durée de test 1000 h, sans dégradation fonctionnelle. L'affichage reste lisible.

Une utilisation permanente en extérieur nécessite des mesures supplémentaires de protection de l'appareil contre le rayonnement UV (par ex. ombrage, filtre UV) afin de garantir la durée de vie prévue. Lorsque l'appareil n'est pas utilisé, il doit être recouvert d'une protection solaire.

Vérifier l'adéquation de la protection UV avec l'application du système et, le cas échéant, l'adapter en conséquence, relève de la responsabilité de l'installateur du système.

4.2.2 Logement pour accessoires de montage

L'arrière de l'appareil est prédisposé pour la fixation des accessoires de montage.

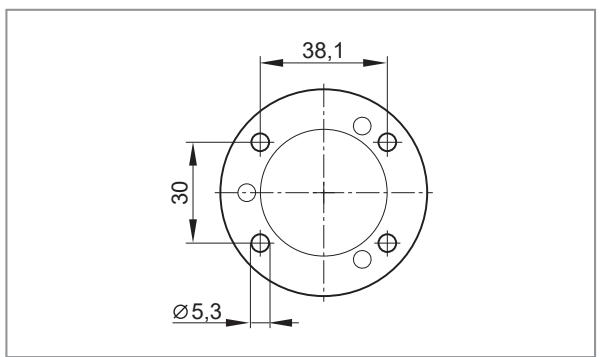

1 : 4 x trou taraudé M5 pour système de montage RAM® / pour profil de fixation du kit de montage
2 : Elément de compensation de pression

INFORMATION IMPORTANTE

L'appareil est équipé d'un élément de compensation de pression. L'étanchéification ou la fermeture des canaux de ventilation correspondants à l'aide de matières élastiques peut mener à l'endommagement de l'appareil.

▶ Ne pas utiliser des matériaux d'étanchéité autour de l'élément de compensation de pression.

4.2.3 Capteur de luminosité et LED d'état

L'appareil est équipé d'un capteur de luminosité. Cela sert à adapter automatiquement la luminosité de l'afficheur et des éléments de service à la luminosité environnante.

1 : Photodétecteur
2 : LED d'état

▶ Ne pas couvrir le capteur de luminosité.

La LED d'état affiche les états de fonctionnement de l'appareil.

4.3 Installation sur tableau de commande / mise en armoire

4.3.1 Consignes de sécurité pour l'installation sur tableau de commande / mise en armoire

Les spécifications relatives à la température de fonctionnement s'appliquent devant et derrière la surface d'installation.
Les dimensions indiquées pour la découpe de l'armoire électrique font partie des conditions de base pour respecter les exigences sur la sécurité électrique, sur la protection contre l'incendie et sur l'indice de protection de l'appareil / du système. Cependant, cela n'est pas suffisant pour garantir le respect de la conformité aux exigences. Voir les consignes de sécurité ci-après. Ces dernières doivent être prises en compte par l'installateur du système lors de l'évaluation des risques (→ Consignes de sécurité).

AVERTISSEMENT

Le boîtier ne remplit pas les exigences relatives à la protection à la terre. Il ne permet que sa mise à la terre de manière fonctionnelle.

▷ Un choc électrique est possible en cas de tensions actives dangereuses à l'intérieur de l'armoire électrique derrière l'installation.
▶ L'installateur du système doit séparer les tensions actives dangereuses / parties situées derrière l'installation du boîtier de l'appareil et de ses circuits par une isolation double / renforcée (distances dans l'air / lignes de fuites, isolation solide).
▶ Veiller à respecter la sécurité individuelle contre les pannes (par ex. un fil conducteur détaché de sa borne → Utiliser des colliers).
▶ L'installateur du système est responsable de la sécurité électrique du système.

En cas de montage de l'appareil dans une armoire électrique, avec des exigences de protection incendie, le suivant s'applique :

En cas de montage selon les indications données en section 4.3, l'appareil lui-même remplit les exigences de CEI (ou DIN EN) 61010-2-201, relatives à un appareil fermé, pour la protection contre la propagation du feu.

AVERTISSEMENT

Le joint sur le boîtier pour le montage encastré n'a pas de classification d'inflammabilité et ne fait donc pas barrage aux flammes.

▷ La protection incendie du système n'est potentiellement pas assurée ou que de façon restreinte.
▶ En fonction des exigences de son application, l'installateur du système doit, le cas échéant, assurer la protection incendie par des mesures externes.
L'installateur du système est responsable de la protection incendie du système.

L'utilisation du kit de montage, en cas de montage encastré de l'appareil, ne garantit pas l'indice de protection du système. Celui-ci dépend des caractéristiques du tableau de commande / de l'armoire électrique (par ex. de l'épaisseur, du matériau, de l'état de surface, de la résistance à la torsion).

ATTENTION

L'utilisation du kit de montage, en cas de montage encastré de l'appareil, ne garantit pas la satisfaction des exigences sur l'indice de protection du système.

▷ L'indice de protection et la sécurité électrique peuvent être affectés.
▶ En fonction des exigences de son application, l'installateur du système doit, le cas échéant, garantir l'indice de protection par des mesures externes.
L'installateur du système est responsable de l'indice de protection du système en cas de montage encastré de l'appareil.

4.3.2 Montage avec utilisation du kit de montage

Le kit de montage permet de monter l'appareil de façon horizontale, verticale ou en hauteur dans une découpe du tableau de commande.

Ce type de montage convient à des épaisseurs de matériaux allant de 1 à 10 mm.

Les blocs de fixation, les vis sans tête M5, les rondelles et les écrous hexagonaux M5 sont inclus dans le kit de montage.

Fig. 2: Unité de dialogue homme-machine avec kit de montage monté

4.3.3 Découpe du tableau de commande

▶ Faire une découpe.

Tolérances : ± 0,5 mm

Fig. 3: Découpe du tableau de commande

4.3.4 Etapes de montage

▶ Visser les vis sans têtes filetées dans les filetages M5 au dos de l'appareil : Logement pour accessoires de montage (→ 7).
▶ Positionner l'appareil dans la découpe.
▶ Visser les blocs de fixation à l'appareil par derrière. Couple de serrage des écrous hexagonaux M5 : 5 ±0,5 Nm

INFORMATION IMPORTANTE

Corrosion de contact entre les vis de montage et le boîtier.

▷ Endommagement de l'appareil
▶ Ne pas utiliser du cuivre ou des matériaux nickelés pour les éléments à visser.
▶ Utiliser des vis galvanisées.
▶ Dans un environnement fort corrosif, par ex. dans l'air extrêmement salé, utiliser des vis à finition de surface basée sur du zinc/nickel avec une passivation à couche épaisse et vernie.

Fig. 4: Principe de montage

1 : Écrous hexagonaux M5
2 : Blocs de fixation
3 : Découpe du tableau de commande
4 : Vis sans tête
5 : Unité de dialogue

Profondeur d'installation A = profondeur de l'appareil (env. 55 mm)
Profondeur d'installation avec connecteur : env. 79 mm

4.4 Montage en surface avec le système de montage RAM®

Les éléments de montage RAM ^® , disponibles comme accessoires, permettent l'utilisation de l'unité de dialogue comme appareil autonome fixe. Deux rotules permettent une orientation adaptée de l'appareil.

Fig. 5: Eléments de montage RAM®
1 : Bras de montage avec vis de fixation
2 : Platine de montage avec rotule

Fig. 6: Unité de dialogue avec système de montage RAM ^® monté

Pour plus d'informations sur les éléments de montage RAM® disponibles, voir : www.ifm.com/fr

4.4.1 Etapes de montage

▶ Visser la platine de montage à l'arrière de l'appareil.
Profondeur de filetage M5 utilisable : ≤ 8 mm
Couple de serrage M5 : 5 ±0,5 Nm

▶ Fixer la deuxième platine de montage / la rotule de l'élément de montage RAM® sélectionné sur une surface appropriée en suivant les indications de RAM®.

Fig. 7: Platine de montage avec rotule

Fig. 8: Dimensions des perçages

Couple de serrage : 5 ±0,5 Nm

▶ Desserrer la vis de fixation du bras de montage légèrement.

▶ Positionner le bras de montage sur les rotules et serrer la vis de fixation.

4.5 Autres types de montage :

Types de montage admissibles :

Installation sur tableau de commande / mise en armoire (→ 9)

Montage en surface avec le système de montage RAM® (→ 11)

Tout autre type de montage est entièrement sous la responsabilité de l'installateur du système.

5 Raccordement électrique

▶ Avant le raccordement de l'appareil mettre l'installation hors tension, ainsi que les circuits de charge d'entrée / de sortie alimentés indépendamment.
▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
▶ Prendre en compte les exigences de la norme EN 60204.

Les surfaces facilement accessibles de l'appareil sont isolées des circuits avec une isolation de base selon la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, alimenté par le circuit de courant de réseau jusqu'à 300 V de la catégorie de surtension II).

La masse GND de l'alimentation est raccordée à la borne Shield (boîtier métallique) de l'appareil via des condensateurs d'antiparasitage.

Le câblage externe doit être effectué de manière à garantir l'isolation avec les autres circuits.

5.1 Schéma de branchement

Schéma de branchement : Données techniques : www.ifm.com/fr

Seuls les signaux indiqués dans les données techniques ou imprimés sur l'appareil doivent être raccordés aux bornes de raccordement.

Les broches non utilisées ne doivent pas être connectées au faisceau de câblage et leurs fils conducteurs doivent être étanchéifiés individuellement.

INFORMATION IMPORTANTE

La protection contre l'inversion de polarité n'est pas assurée en cas d'alimentation via une alimentation par TBTS/TBTP aux connexions VBB₃₀ et VBB₀ )

La protection contre l'inversion de polarité n'est assurée qu'en cas d'alimentation par le réseau de bord (via une batterie), si la polarité de cette alimentation est inversée dans son ensemble (batterie mal raccordée). La protection contre l'inversion de polarité est basée sur le fait qu'en cas d'inversion de polarité, les fusibles en amont sont désactivés rapidement en raison de la surintensité de courant. En cas d'alimentation par TBTS/TBTP, la protection contre l'inversion de polarité n'est pas garantie.

▷ Risque d'endommagement de l'appareil
▶ Assurer le raccordement correct des extrémités de câble au connecteur avant son montage sur l'appareil, également en cas d'alimentation par le réseau de bord.

5.2 Accessoires de raccordement

Plus d'informations sur des accessoires disponibles sur www.ifm.com

5.3 Technologie de raccordement

Respecter toutes les remarques concernant le raccordement.

▶ Relever l'identité de l'appareil (voir étiquette).
▶ Utiliser des connecteurs M12 avec contacts dorés.

▶ Les connecteurs M12 dans l'appareil correspondent aux exigences d'étanchéité de la norme EN 61076-2-101. Afin de maintenir l'indice de protection, seuls des câbles certifiés selon cette norme doivent être utilisés. L'installateur du système est tenu d'assurer l'étanchéité des câbles coupés par lui-même.
▶ Effectuer le vissage selon les indications du fabricant du câble. Un maximum de 10 Nm est permis.
▶ Placer verticalement le connecteur M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage.
▶ Obturer les prises non utilisées avec des capuchons protecteurs (fournis). Couple de serrage : 1,3 ±0,1 Nm
▶ Utiliser des connecteurs 40 pôles à fils conducteurs individuellement étanchéifiés afin d'assurer l'indice de protection IP67.

S'assurer que l'appareil a été mis hors tension avant de raccorder les connecteurs. Le "hot-plugging" n'est pas admis.

Au connecteur USB type A de l'adaptateur M12 raccordé, le "hot-plugging" est admis.

L'installateur du système est tenu d'assurer l'étanchéité des câbles coupés par lui-même.

▶ Pour le raccordement CAN / IFM, utiliser des câbles torsadés par paire.
Le bus CAN est protégé en interne contre un court-circuit au VBB et GND.

En cas des câbles CAN / IFM ≥ 30 m, assurer une protection suffisante contre la surtension (par ex. utiliser des câbles blindés).

▶ N'utiliser que des câbles de catégorie 5 (Cat 5) minimum pour la connexion Ethernet.
▶ Sortie audio haut-parleur : poser les câbles torsadés par paire sans masse.
▶ Audio Line-In : utiliser un câble blindé.
▶ Pour Line-In et la sortie écouteur utiliser AUDIO_GND comme référence GND.
▶ Vidéo : utiliser des câbles blindés avec paire torsadée blindée ou câble coaxial avec une impédance de 75 Ohm

5.4 Consignes générales de raccordement

Schéma de branchement des connecteurs : Données techniques : www.ifm.com/fr

Fig. 9: Connecteurs (arrière de l'appareil)

1 : Alimentation, entrées/sorties, vidéo, audio, CAN, ifm, service

2: USB0

3: USB1

4 : ETHO

5: ETH1

INFORMATION IMPORTANTE

Un mauvais raccordement peut conduire à l'endommagement de l'appareil.

▶ Prendre en compte les consignes de sécurité.

INFORMATION IMPORTANTE

La protection court-circuit/inversion de polarité de l'appareil s'applique aux connexions de tension d'alimentation. Un court-circuit entre la tension d'alimentation VBB _x et USB / Audio / Vidéo peut conduire à l'endommagement de l'appareil.

▶ Eloigner les câbles d'alimentation des câbles des signaux. Réduire la longueur des câbles en utilisant le plus court chemin.
▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

Longueur maximale des câbles :

• USB ≤ 1,8 m
• Ethernet ≤ 30 m
• Vidéo ≤ 30 m
• Audio ≤ 30 m

Qualité opérationnelle minimale Audio / Vidéo :

Les circuits audio/vidéo peuvent être perturbés à proximité d'importantes sources d'émission HF et par des influences ESD (décharges électrostatiques). Cela peut conduire à des distorsions audibles et visibles.

5.5 Tension d'alimentation et fusibles

▶ Pour protéger le système complet, protéger les circuits individuellement.

Description	Connecteur 1 :	Tension d'alimentation	Valeur nominale du fusible	Caractéristique de déclenchement nécessaire
VBB15	Broche 119	8...16 V DC et 16...32 V DCContacteur de démarrage d'allumage	3 A	Tfuse ≤ 120 s à max. 6,25 A
VBB30	Broche 121	8...16 V DC	5 A	Tfuse ≤ 120 s à max. 6,25 A
		16...32 V DC	3 A	Tfuse ≤ 120 s à max. 6,25 A
VBB0	broche 114	8...16 V DC et 16 ... 32 V DC	15 A	-
Entrées TOR	Broche 115, 116, 89, 97, 110	8...16 V DC et 16...32 V DC	3 A	Tfuse ≤ 120 s à max. 6,25 A

Tab. 1: Désignations des bornes selon DIN 72552

Les câbles d'alimentation des entrées peuvent être protégés ensemble à l'aide du fusible pour VBB ₁₅ .

INFORMATION IMPORTANTE

Sans raccordement de VBB ₀ , risque de surcharges et surtensions

▷ Risque de destruction de l'appareil
▶ Toujours raccorder VBB₀ , même si les sorties ne sont pas utilisées ou non disponibles.

5.6 Borne Shield

Afin d'assurer la protection contre les interférences électriques et le fonctionnement sûr de l'appareil, le boîtier doit être raccordé à la carrosserie / masse GND de l'alimentation au plus court.

▶ Etablir une connexion entre l'appareil et la masse du véhicule à l'aide de la vis prévue pour le montage RAM®. Si possible, utiliser le filetage à côté du connecteur AMP 40 pôles. Couple de serrage max. : 5 Nm

Fig. 10: Borne Shield

Afin d'éviter la corrosion de contact sur la borne Shield, ne pas utiliser du cuivre ou des matériaux nickelés pour les éléments à visser !

▶ Dans un environnement fort corrosif, par ex. dans l'air extrêmement salé, utiliser des vis à finition de surface basée sur du zinc/nickel avec une passivation à couche épaisse et vernie.

5.7 Interface Ethernet

Les interfaces de communication sont isolées entre elles ainsi que des autres circuits et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme IEC62368-1 en tant que circuit externe.

▶ Utiliser un câble CAT5 blindé. STP (Shielded Twisted Pair), selon EIA/TIA-568 Longueur max. 30 m.

La longueur max. du câble dépend par ex. de la topologie de bus, du débit sélectionné (10/100 Mbit/s) et de la qualité des connecteurs.

▶ Utiliser des connecteurs avec des boitiers blindés et connecter le blindage du câble Ethernet sur le boîtier du connecteur.

▶ Ne pas poser le câble Ethernet en parallèle aux câbles conducteurs.

Perturbations par influences extérieures Des antiparasitages défectueux ou déficients sur autres équipements électriques comme par ex. des variateurs ou génératrices, ainsi que des fluctuations de tension causées par l'activation ou désactivation des charges électriques importantes peuvent aboutir à des perturbations de la transmission des données.

5.8 Entrées vidéo analogiques

▶ Si les entrées vidéo analogiques sont utilisées, utiliser des câbles de raccordement STP (Shielded Twisted Pair) ou des câbles coaxiaux avec impédance de 75 Ohm.

5.9 Interfaces USB

Schéma de branchement : Données techniques : www.ifm.com/fr

L'interface USB peut être connectée à un connecteur USB situé sur le tableau de commande ou sur le tableau de bord. Elle permet le raccordement d'appareils USB 2.0.

L'alimentation d'appareils USB externes via l'interface USB est protégée contre les surcharges et la surtension. Courant permanent max. : 500 mA

Fig. 11: Connexion USB via connecteur M12

1 : unité de dialogue
2 : connecteur USB, par ex. dans tableau de commande ou tableau de bord
3 : appareil USB

A : Connexion permanente : unité de dialogue – connecteur USB

▶ Utiliser un câble pré-confectionné.
(connecteur M12, codage B sur prise USB, type A, étanche à l'eau, longueur du câble 1,5 m, fils torsadés et blindés)
▶ Pour un câblage manuel, n'utiliser que des câbles conformes à la spécification USB 2.0.
S'assurer que la longueur "B" est la plus courte possible et positionner le connecteur USB à proximité directe de l'unité de dialogue. La longueur "B" influence considérablement la qualité de la transmission des données par USB.

B : Connexion : connecteur USB – appareil USB

▶ Utiliser un câble de raccordement avec la désignation "Full Speed/High Speed" (= câble de raccordement USB avec fils torsadés et blindés conformément à la spécification USB 2.0).

▶ Ne pas réaliser une connexion de plusieurs câbles USB.

5.9.1 Protection courts-circuits

INFORMATION IMPORTANTE

L'interface USB (connecteur M12) n'est pas protégée contre le court-circuit avec un câble conducteur hors des plages de tension suivantes :

+5 V DC -0,3...6,0 V DC (broche 1)

-Data -0,3...3,6 V DC (broche 2)

+Data -0,3...3,6 V DC (broche 3)

ID -0,3...3,6 V DC (broche 4)

▷ Un court-circuit mène à la destruction de l'interface USB.

5.10 Sélection des haut-parleurs

Pour une sortie audio optimale, il faut utiliser des haut-parleurs 8 Ω.

Utiliser un écouteur avec une impédance de ≥ 16 Ω.

6 Mise en service

6.1 Généralité

A la livraison, l'appareil est chargé avec une application démo. A l'aide de la "Recovery App", n'importe quelle version de firmware officiel peut être installée dans l'appareil.

Réglages par défaut :

Adresse IP : 192.168.82.247

Masque de sous-réseau : 255.255.255.0

Adresse IP passerelle : 192.168.82.1

Mode pont actif (ETH0 et ETH1 sont en mode de fonctionnement pont de réseau)

L'utilisateur est responsable du fonctionnement fiable et sûr du logiciel applicatif qu'il a créé. Selon la réglementation en vigueur, l'équipement devra être homologué par un organisme de contrôle certifié.

6.2 Premiers pas

▶ Raccorder l'appareil au notebook/PC via l'interface Ethernet.
▶ Allumer le notebook/PC ; vérifier l'adresse IP du notebook/PC et la régler si nécessaire.

Protocol internet : TCP/IP

l'adresse IP, 192.168.82.xxx (sauf .247, voir ci-dessus)

Masque de sous-réseau : 255.255.255.0

Adresse IP passerelle 192.168.82.1

▶ Alimenter l'unité de dialogue.
▷ Après la mise sous tension de l'appareil, l'écran de démarrage reste affiché pendant env. 10-15 s. Pendant ce temps, la procédure boot se déroule en arrière-plan.

Une fois le boot terminé, le "App Launcher" s'ouvre automatiquement.

6.3 Mise en service

Le setup permet de régler les paramètres de l'appareil directement via l'afficheur local ou via l'interface web de l'appareil. Le setup local est lancé en sélectionnant le bouton de setup dans le "App Launcher".

Pendant l'affichage du "App Launcher", il est possible d'accéder au setup web en entrant l'adresse IP de l'appareil (par ex. 192.168.82.247) via un navigateur web connecté.

Après avoir quitté le setup, un projet peut être chargé. Des bibliothèques (.lib) sont disponibles afin d'utiliser les éléments de service, interfaces et autres fonctions internes de l'appareil. Elles doivent être intégrées dans le programme d'application.

6.4 Documentations nécessaires

Outre le système de programmation CODESYS, les documents suivants sont nécessaires pour la mise en service et la programmation de l'appareil :

• Manuel de programmation de l'ecomat
Display

Les manuels sont disponible au téléchargement sur Internet : www.ifm.com

Aide en ligne CODESYS : incluse dans l'installation CODESYS (www.ifm.com, dans la zone de téléchargement avec login)

6.5 Utilisation du capteur de température interne

La température interne de l'appareil peut être lue via le logiciel.

L'échauffement de l'appareil est principalement dû aux facteurs suivants :

• Ensoleillement
  • Température ambiante
• Conditions de montage
• Chauffage externe

- Consommation en courant (éclairage de l'afficheur etc.)

En conditions exigeantes de fonctionnement, l'appareil s'échauffe considérablement. La température de l'appareil ne doit pas dépasser la valeur maximum admissible (Données techniques : www.ifm.com).

La lecture de la valeur de la température peut par exemple servir à déclencher les mesures suivantes :

• Réduire la luminosité de l'affichage afin d'abaisser l'échauffement interne de l'appareil
• Mettre en garde l'utilisateur de l'échauffement de l'appareil entraînant un arrêt imminent de l'afficheur
• Arrêter l'afficheur

INFORMATION IMPORTANTE

La température interne dépasse la valeur admissible (Données techniques : www.ifm.com)

▷ Risque de dysfonctionnement ou d'endommagement de l'appareil
▶ Réduire la température de l'appareil.
▶ Prendre des mesures appropriées afin d'éviter que l'appareil continue à chauffer.

7 Maintenance, réparation et élimination

7.1 Remplacement de la pile

Remplacer la pile par du personnel qualifié seulement.

▶ Avant de remplacer la pile, mettre l'appareil complètement hors tension.

La pile peut exploser en cas de mauvaise manipulation. Ne pas recharger, démonter ou jeter la pile au feu.

1 : bouchon de service
2 : pile
▶ Remplacer la pile si après la mise sous tension l'heure est déréglée en permanence.

INFORMATION IMPORTANTE

En cas d'ouverture du bouchon de service l'indice de protection n'est pas assuré et la protection ESD (décharges électrostatiques) au niveau des contacts accessibles à l'intérieur n'est pas assurée non plus.

▷ Risque d'endommagement de l'appareil
▶ Avant d'ouvrir le bouchon de service, nettoyer la zone autour.
▶ Enlever le bouchon de service situé à l'arrière de l'appareil (cote sur plats 13 mm ou 1/4 ").
▶ Protéger l'intérieur de l'appareil ainsi que les zones d'étanchéité et le joint d'étanchéité du bouchon de service contre les salissures et l'humidité.
▶ Lors du remplacement de la pile, prendre des mesures de précaution contre les décharges électrostatiques.
▶ Enlever la pile et la remplacer par une nouvelle. Prendre en compte la polarité : pôle positif vers le haut Type de pile (Données techniques : www.ifm.com)
▶ S'assurer que les zones d'étanchéité et le joint d'étanchéité ne sont pas encrassés ; nettoyer si nécessaire.
▶ Visser le bouchon de service avec 3,0 Nm afin d'atteindre de nouveau l'indice de protection (cote sur plats 13 mm ou 1/4 ).
▶ Régler le temps système via le setup de l'appareil ou via l'application (voir manuel de programmation ecomat
Display).

Elimination des piles usées : Elimination des déchets (→ 24)

7.2 Nettoyage de la surface d'afficheur

Des produits lessiviels et chimiques non appropriés peuvent endommager la surface de l'afficheur.

Les agents suivants ne sont pas appropriés pour nettoyer l'afficheur :

• Des produits chimiques qui dissolvent le plastique, comme par exemple de l'alcool à brûler, du pétrole, du diluant, de l'alcool, de l'acétone ou de l'ammoniac
• Serviettes en papier, papier crêpé, etc.
• Poudre à récurer, crème à récurer, etc.
• Produits de nettoyage apportant brillance, comme par exemple les polis ou les cires
  ▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
  ▶ En cas de salissures tenaces, utiliser un chiffon humide (eau).

Nous recommandons des chiffons en microfibres sans additifs chimiques.

7.3 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
▶ En cas de salissures tenaces, utiliser un chiffon humide (eau).

7.4 Réparation

▶ L'appareil ne doit être réparé que par le fabricant.
Prendre en compte les consignes de sécurité : → Consignes de sécurité

7.5 Elimination des déchets

▶ Assurer une élimination écologique des piles usagées selon les règlements nationaux en vigueur. Ne pas jeter les piles usagées avec les déchets ménagers.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
