TA2105 - Transmetteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur de température
Marque	IFM
Modèle	TA2105
Application	Surveillance de liquides et gaz
Sortie analogique	4…20 mA (réversible 20…4 mA)
Interface de communication	IO-Link
Alimentation électrique	TBTS/TBTP selon EN 50178
Raccordement électrique	2 ou 4 fils
Plage de mesure	Paramétrable via ASP et AEP (distance min. 5 °C / 9 °F)
Unité de température	°C ou °F (sélectionnable)
Sortie en défaut	3,5 mA ou 21,1 mA (configurable)
Calibrage du point zéro	±10 °C par pas de 0,1 °C
Matériau en contact avec le fluide	Acier inoxydable (type selon version)
Raccord process	Clamp, cône d'étanchéité, bague de serrage, adaptateur sans zone de détention
Applications aseptiques	3A et EHEDG (avec joints PEEK appropriés)
Montage	Direct ou avec tube protecteur
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Selon les réglementations nationales

FOIRE AUX QUESTIONS - TA2105 IFM

Quelle est la plage de température de mesure du TA2105 ?

La plage de mesure est paramétrable via les paramètres ASP (valeur initiale analogique) et AEP (valeur finale analogique). La distance minimale entre ASP et AEP est de 5 °C ou 9 °F. Consultez la fiche technique sur www.ifm.com pour les valeurs maximales.

Comment raccorder électriquement le TA2105 ?

Le raccordement doit être effectué par un électricien qualifié. L'appareil peut être connecté en 2 fils (broche 1 : L+, broche 2 : signal analogique) ou en 4 fils (broche 1 : L+, broche 2 : signal analogique, broche 3 : L-, broche 4 : IO-Link). L'alimentation doit être TBTS/TBTP selon EN 50178.

Comment régler la sortie analogique en 4-20 mA ou 20-4 mA ?

Le paramètre OU permet de choisir entre I (4…20 mA) et Ineg (20…4 mA). Utilisez un outil de paramétrage IO-Link pour modifier ce réglage.

Que faire si la température dépasse l'étendue de mesure ?

Si la température dépasse le point de mesure final (MEW), la sortie analogique passe à 20,6 mA pour [OU]=I ou à 3,7 mA pour [OU]=Ineg. En cas de dépassement de l'étendue paramétrée (AEP/ASP), le signal se comporte de manière similaire. Le comportement en défaut interne est configurable via le paramètre FOU (3,5 mA ou 21,1 mA).

Comment calibrer le point zéro du transmetteur ?

Utilisez le paramètre COF pour décaler la valeur mesurée interne '0' de ±10 °C par pas de 0,1 °C. Ce réglage s'effectue via l'interface IO-Link.

Le TA2105 peut-il être utilisé dans des applications aseptiques ?

Oui, avec les joints PEEK adaptés (référence E43911 ou E43915) et en respectant les instructions de montage 3A ou EHEDG. L'appareil doit être installé sans zone de détention pour un nettoyage facile.

Comment nettoyer le transmetteur de température ?

L'appareil ne nécessite aucun entretien. Pour le nettoyage en place (NEP), suivez les recommandations EHEDG. Évitez les nettoyants agressifs qui pourraient endommager les joints.

Peut-on remplacer le TA2105 par un autre modèle sans reconfiguration ?

Oui, grâce à l'interface IO-Link. Vous pouvez sauvegarder les paramètres et les transmettre à un appareil de remplacement du même type. Consultez le manuel du maître IO-Link pour la procédure.

Quels accessoires sont disponibles pour le TA2105 ?

Des adaptateurs process, joints PEEK (E43911/E43915), tubes protecteurs, câbles de raccordement et logiciels de paramétrage IO-Link sont disponibles sur www.ifm.com.

Comment éliminer le TA2105 en fin de vie ?

Éliminez l'appareil conformément aux réglementations nationales en vigueur. Il ne contient pas de substances dangereuses connues, mais le recyclage des composants électroniques est recommandé.

MODE D'EMPLOI TA2105 IFM

Notice d'utilisation

Transmetteurs de température

TA1xxx

TA2xxx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4 3 Usage prévu 5

4 Fonction 6

4.1 Sortie analogique 6 4.2 IO-Link 6

5 Montage 8

5.1 Pour applications aseptiques selon 3A 8 5.2 Pour applications aseptiques selon EHEDG 8 5.3 Appareils avec raccord process Clamp 9

5.4 Appareils avec raccord processus de bouchon d'étanchéité 9

5.4.1 Étancheté affleurante et aseptique via un joint PEEK. 10 5.4.2 Étanchéité affleurante via une zone d'étanchéité métal sur métal 10

5.5 Appareils pour raccordement au process via une bague de serrage 10 5.6 Appareils pour raccordement au process au moyen d'adaptateurs sans zone de détention 11

6 Raccordement électrique 12 7 Paramétrage 13

7.1 Paramètres réglables 13

8 Fonctionnement 14 9 Maintenance, réparation et élimination 15 10 Réglage usine. 16

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

Attention

Avertissement de dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides et des gaz.

L'appareil détecte la température du fluide et la convertit en un signal de sortie analogue.

4.1 Sortie analogue

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Le signal analogique peut être inversé :

• 4...20 mA avec réglage [OU] = I 20...4 mA avec réglage [OU] = Ineg

L'étendue de mesure peut être mise à l'échelle : L'étendue de mesure peut être limitée via les paramètres [ASP] et [AEP].

Distance minimale entre ASP et AEP = 5°C ou 9°F

Fig. 1: Etendue de mesure maximale à [OU] = 1 MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure

Fig. 2: Etendue de mesure mise à l'échelle à [OU] = 1 ASP : Valeur initiale analogique AEP : Valeur finale analogique

Dans l'étendue de mesure le signal de sortie est entre 4 et 20mA. Si la valeur de température est en dehors des limites de l'étendue de mesure, le signal suivant est fourni :

	Signal de sortie à [OU] = I Signal de sortie à [OU] = Ineg
Température > AEP 20...20,6 mA 4...3,7	mA
Température > MEW 20,6 mA 3,7 mA
Température < ASP 4...3,7 mA 20...20,6	mA
Température < MAW 3,7 mA	20,6 mA

En cas de défaut interne, le signal de sortie se comporte selon les paramètres régés dans [FOU] (3,5 mA ou 21,1 mA).

4.2 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

Avec le matériel et le logiciel appropriés, l'interface IO-Link offre les fonctions suivantes :

• Paramétrage à distance de l'appareil.
• Transmission des signaux résistante aux parasites et sans perte de valeurs mesurées.
• Transmission du paramétrage lors du remplacement d'un appareil ou à d'autres appareils du même type.
• Affichage des messages d'erreur et d'événement.
• Sauvegarde sans papier des paramétrages, des valeurs process et des messages de diagnostic.
• Évaluation des valeurs process et des données de diagnostic via le maître IO-Link.
• Affichage des valeurs de température minimum et maximum.

Attention

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure du à la pression ou aux brûlures. S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage. S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

5.1 Pour applications aseptiques selon 3A

Fixer les capteurs Clamp à l'aide d'un serrage (Clamp). S'assurer d'une intégration de l'appareil dans l'installation selon 3A. Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A → Accessoires sur www.ifm.com).

Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A.

L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E1.2 / 63-03 de la norme 3A, 63-03.

Fig. 3: Position de montage si utilisé selon 3A

Observer le positionnement du capteur afin d'assurer l'écoulement du fluide de l'adaptateur de montage. Ne pas installer l'appareil en position 4 ou 5.

5.2 Pour applications aseptiques selon EHEDG

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG. Utiliser une installation auto-vidante. Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG.

Installer les orifices de fuite de manière bien visible et orientés vers le bas en cas de conduites verticales. En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées. Pour éviter des zones mortes, respecter les dimensions selon la figure suivante : L < (D-d).

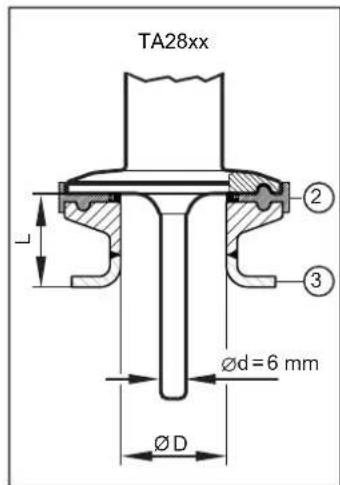

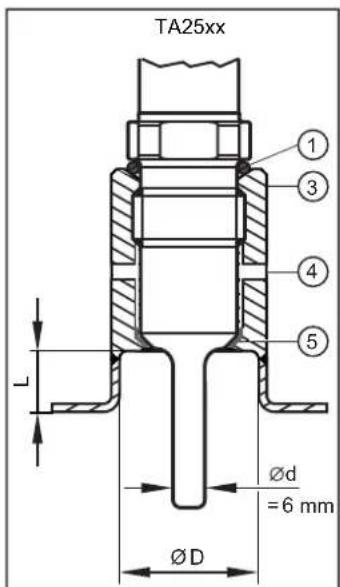

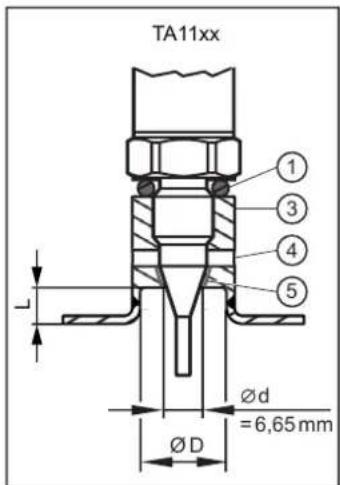

1: Joint d'étanchéité côté capteur (E43911 / E43915) 2: Joint d'étanchéité selon la prise de position EHEDG 3: Adaptateur 4: Orifice de fuite 5: Joint PEEK (E43911/E43915)

5.3 Appareils avec raccord process clamp

Les appareils monoblocs de type TA28xx avec Clamp 1,5" sont les plus faciles à utiliser pour l'installation aseptique.

Prendre en compte les instructions de montage pour l'emploi dans les zones aseptiques selon 3A ou EHEDG.

5.4 Appareils avec raccord process cône d'étanchéité

Les appareils de type TA25xx (cône d'étanchéité G½) et TA11xx (cône d'étanchéité M12) peuvent être adaptés aux raccords process standards via deux versions d'étanchéité. Pour les deux versions d'étanchéité, il est recommandé :

Utiliser seulement des accessoires d'ifm electronic. Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants. Lire la notice de l'adaptateur utilisé.

Pour un montage du capteur conforme à 3A et EHEDG, utiliser le joint PEEK.

• Pour les appareils TA25xx : E43911 (joint d'étanchéité PEEK et joint d'étanchéité côte capteur).
• Pour les appareils TA11xx : E43915 (joint d'étanchéité PEEK et joint d'étanchéité côte capteur).

E43911 / E43915 n'est pas fourni et doit être commandé séparément.

Prendre en compte la notice de montage du E43911 / E43915.

Le joint d'étanchéité côte capteur peut compenser des tolérances. Il évite la pénétration de fluides autour du filetage.

Le joint d'étanchéité côte capteur ne peut pas absorber à lui seul la pression du système.

5.4.1 Étanchéité affleurante et aseptique via un joint PEEK

Insérer le joint PEEK. - Le joint PEEK est approprié pour l'utilisation dans des installations aseptiques selon EHEDG et 3A. - Le joint PEEK a une stabilité à long terme et ne nécessite aucune maintenance. - En cas de montage répété, vérifier le joint PEEK et le replacer, si nécessaire. - Le joint PEEK est conçu pour les adaptateurs ifm avec une butée mécanique vers le fluide. Utiliser des adaptateurs avec orifices de fuite. Visser le capteur dans l'adaptateur. Couple de serrage recommandé 20 Nm.

Prendre en compte les instructions de montage pour l'emploi dans les zones aseptiques selon 3A ou EHEDG.

5.4.2 Étanchéité affleurante via une zone d'étanchéité métal sur métal

L'effet d'étanchéité stable à long terme, sans maintenance, d'une zone d'étanchéité métal sur métal est seulement garanti si l'appareil n'est monté qu'une seule fois.

Ne pas utiliser le joint PEEK. Visser le capteur dans l'adaptateur. Couple de serrage recommandé : 20 Nm.

5.5 Appareils pour raccordement au process via une bague de serrage

Les appareils de type TA22xx sont montés dans le tuyau ou la cuve en tant que sondes rigides via un adaptateur à bague de serrage.

Exemples de montage :

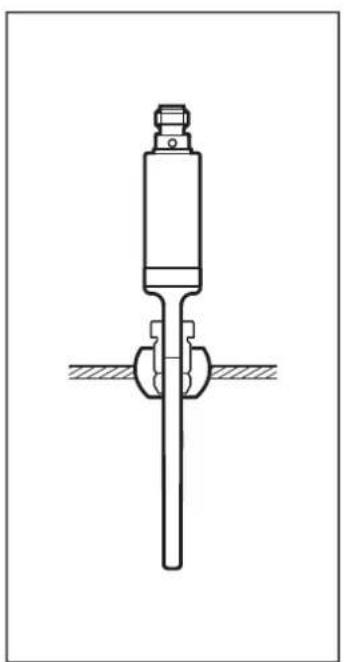

Fig. 4: Installation directe (par ex. avec adaptateur E30407) Fig. 5: Installation avec tube protecteur (par ex. avec adaptateur E37421)

5.6 Appareils pour raccordement au process au moyen d'adaptateurs conçus sans zone de détention

Les appareils de type TA16xx sont montés dans le tuyau ou la cuve au moyen d'adaptateurs conçus sans zone de détention.

Le montage des adaptateurs conçus sans zone de détention permet une installation sans zone morte et un nettoyage facile pour applications aseptiques.

Plus d'informations sur www.ifm.com.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Fig. 6: Schéma de branchement

Fonctionnement en tant qu'appareil à 2 fils (1)

Broche Affection
1	L+
2 Signal analogue température

Fonctionnement en tant qu'appareil à 4 fils (2)

Broche Affectation
1	L+
2 Signal analogue températe
3	L-
4 IO-Link

7 Paramétrage

Un outil de paramétrage avec possibilité IO-Link offre les options suivantes :

• Lire les valeurs process actuelles.
• Lire, modifier, sauvegarder tous les réglages de paramètres actuels et les transmettre à d'autres appareils du même type. Raccorder l'appareil via l'interface IO-Link sur un PC ou un API avec un logiciel de paramétrage approprié.

Toutes les informations nécessaires sur le matériel et le logiciel IO-Link sur www.ifm.com.

7.1 Paramètres réglables

Paramètre Description
OU • I : 4...20 mA	• Ineg : 20...4 mA
ASP Valeur minimum de la sortie analogique
			Pour OU2 = I Valeur de température mesure à laquelle 4 mA sont fournis.
			Pour OU2 = Ineg Valeur de température mesure à laquelle 20 mA sont fournis.
AEP Valeur maximum de la sortie analogique
			Pour OU2 = I Valeur de température mesure à laquelle 20 mA sont fournis.
			Pour OU2 = Ineg Valeur de température mesure à laquelle 4 mA sont fournis.
COF Calibrage du point zéro	Plage de réglage : ±10 °C en pas de 0,1 °C. La valeur mesuree interne "0" est décalée de cette valeur.
FOU Comportement de la sortie en cas d'un défaut interne. • On : Le signal analogue passé à la valeur 21,1 mA. • OFF : Le signal analogue passé à la valeur 3,5 mA.
Uni Unité de mesure pour la température du fluide : °C ou °F.

8 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement normal.

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Réglage usine

Paramètre Réglage	usine Réglage utiliser
OU21
COF 0
FOU2 OFF

Réglage usine pour [ASP] et [AEP] et l'unité de mesure [Uni] → Données techniques sur www.ifm.com.
