IFM TY9307 - Transmetteur de température

TY9307 - Transmetteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil TY9307 IFM au format PDF.

📄 3 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

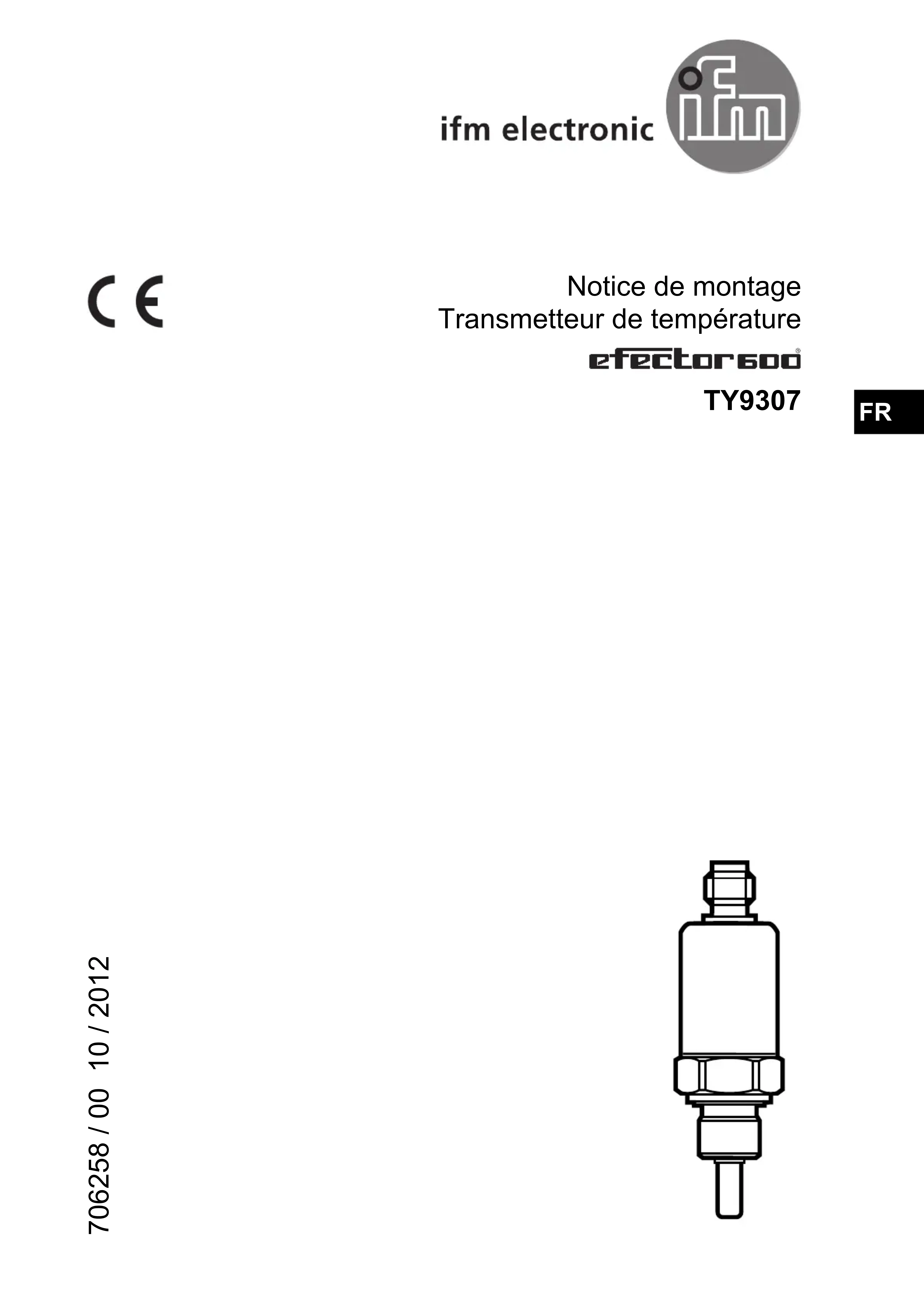

Notice IFM TY9307 - page 1
1 / 3
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Transmetteur de température
Marque IFM
Modèle TY9307
Catégorie Transmetteur de température
Plage de mesure 0...80 °C / 32...176 °F
Élément de mesure Pt1000 selon DIN EN 60751, classe A
Signal de sortie Analogique 0...10 V
Raccord process G 1/4
Couple de serrage max. 25 Nm
Alimentation TBTS/TBTP selon EN50178 (24 V DC typ.)
Fonctions principales Détection de température et conversion en signal analogique 0-10 V
Entretien et nettoyage Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Sécurité Vérifier la compatibilité des matières ; mise hors pression avant montage/démontage ; installation par un électricien qualifié ; respecter les réglementations nationales et internationales
Pièces détachées et réparabilité Aucune pièce détachable ; appareil non réparable par l'utilisateur ; contacter le fabricant
Informations générales Notice de montage de 3 pages (10/2012) ; fiche technique sur www.ifm.com

FOIRE AUX QUESTIONS - TY9307 IFM

Quelle est la plage de mesure du transmetteur TY9307 ?
La plage de mesure est de 0 à 80 °C (32 à 176 °F).
Comment raccorder électriquement le transmetteur ?
Le raccordement doit être effectué par un électricien qualifié. Mettre l'installation hors tension, puis raccorder l'appareil selon le schéma de la notice. L'alimentation doit être en TBTS ou TBTP selon EN50178.
Quel type de capteur est utilisé ?
Le capteur est une sonde Pt1000 selon DIN EN 60751, classe A.
Le transmetteur peut-il être immergé ?
La notice ne précise pas d'utilisation en immersion. Pour les applications en contact avec des fluides, vérifier la compatibilité des matières du produit avec le fluide sous pression.
Quel est le couple de serrage recommandé ?
Le couple de serrage maximal est de 25 Nm.
Comment nettoyer le transmetteur ?
Nettoyer l'appareil avec un chiffon sec. Aucun entretien particulier n'est requis.
Que faire en cas de dysfonctionnement ?
En cas de dysfonctionnement, vérifiez d'abord le raccordement électrique et l'intégrité du capteur. Si le problème persiste, contactez le service après-vente IFM.
Où trouver la fiche technique complète ?
La fiche technique est disponible sur le site www.ifm.com en recherchant la référence TY9307.
Est-il possible de réparer l'appareil soi-même ?
Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par le fabricant.
Quelles sont les précautions de sécurité à prendre avant le montage ?
Avant le montage ou le démontage, assurez-vous que l'installation est hors pression. Vérifiez également la compatibilité des matières avec le fluide sous pression pour éviter tout dommage matériel ou corporel.

Questions des utilisateurs sur TY9307 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Transmetteur de température au format PDF gratuitement ! Retrouvez votre notice TY9307 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TY9307 de la marque IFM.

MODE D'EMPLOI TY9307 IFM

Notice de montage Transmetteur de température

efector6oo

TY9307

706258 / 00 10 / 2012

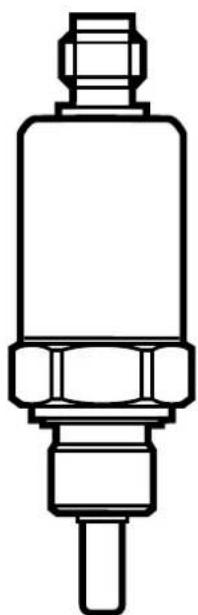

IFM TY9307 - 1

1 Consignes de sécurité

  • Avant la mise en service de l'appareil, lire ce document et la fiche technique. Pour toutes les applications, vérifier la compatibilité des matières du produit avec les fluides sous pression à mesurer. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
  • Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

2 Fonctionnement et caractéristiques

Le transmetteur de température détecte la température du système et la convertit en un signal de sortie analogique (0...10 V).

  • Etendue de mesure: 0...80 °C / 32...176 °F
  • Élément de mesure : Pt 1000 selon DIN EN 60751, classe A

3 Montage

IFM TY9307 - Montage - 1

Avant le montage et le démontage de l'appareil, s'assurer que l'installation est hors pression.

Insérer l'appareil dans un raccord process G_4^1/4. Serrer fermement. Couple de serrage : max. 25 Nm

4 Raccordement électrique

IFM TY9307 - Raccordement électrique - 1

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

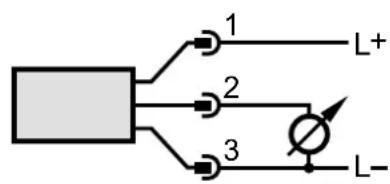

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

IFM TY9307 - Raccordement électrique - 2

IFM TY9307 - Raccordement électrique - 3

5 Données techniques

Données techniques et schéma d'encombrement à www.ifm.com → Recherche d'une fiche technique → Saisir la référence.

IFM TY9307 - Données techniques - 1
