Type de produit	Capteur d'inclinaison 2 axes
Marque	IFM
Modèle	JN2101
Série	efector 410
Interface	CANopen (CiA DR-303-1)
Nombre d'axes	2
Alimentation	24 V DC (via CAN_V+)
Connectique	2 connecteurs ronds M12, 5 pôles, codage A
Brochage CAN-In	1: CAN_SHLD, 2: CAN_V+, 3: CAN_GND, 4: CAN_H, 5: CAN_L
Brochage CAN-Out	Identique à CAN-In
Montage	4 vis M5 sur surface plane
Matériau des vis	Acier ou acier inoxydable
Indice de protection	IP67 (estimation)
Température de fonctionnement	-40 °C à +85 °C (estimation)
Dimensions (approx.)	100 x 80 x 40 mm
Poids (approx.)	200 g
Fonctions principales	Nivellement d'angle, détection de position d'engins mobiles
Applications typiques	Plateformes de travail, grues mobiles, engins mobiles
Maintenance	Sans entretien
Réparabilité	Non réparable, élimination conforme à la réglementation locale
Conformité	CE (déclaration disponible sur www.ifm.com)

FOIRE AUX QUESTIONS - JN2101 IFM

Comment installer le capteur d'inclinaison IFM JN2101 ?

Avant l'installation, mettez l'installation hors tension. Fixez l'appareil par 4 vis M5 sur une surface plane. Si la surface n'est pas plane, utilisez des éléments de compensation. Assurez-vous que le boîtier ne subisse pas de contraintes mécaniques ou de torsion.

Quelle est l'alimentation requise pour le JN2101 ?

Le capteur nécessite une alimentation 24 V DC fournie via la broche CAN_V+ du connecteur M12. Le GND est sur CAN_GND.

Comment raccorder les câbles CAN bus au capteur ?

Utilisez les deux connecteurs M12 à 5 pôles. Le brochage est : 1: CAN_SHLD (blindage), 2: CAN_V+ (24 V), 3: CAN_GND, 4: CAN_H (ligne haute), 5: CAN_L (ligne basse). Suivez le standard CiA DR-303-1.

Peut-on utiliser le capteur en extérieur ?

Oui, le capteur a un indice de protection estimé IP67, le rendant résistant à la poussière et à l'immersion temporaire. Vérifiez les données techniques sur www.ifm.com pour confirmation.

Quelle est la plage de mesure du capteur d'inclinaison ?

La notice ne spécifie pas la plage de mesure exacte. Pour les capteurs de cette série, elle est typiquement de ±60° sur chaque axe. Consultez la fiche technique complète sur le site d'IFM.

Comment configurer l'interface CANopen ?

Le capteur JN2101 supporte le protocole CANopen. La configuration se fait via le bus CAN en utilisant des commandes SDO. Référez-vous au manuel technique détaillé sur www.ifm.com pour les objets et paramètres.

Que faire en cas de dysfonctionnement du capteur ?

Vérifiez d'abord les connexions électriques et le câblage. Assurez-vous que l'alimentation est correcte. Si le problème persiste, le capteur est non réparable. Remplacez-le et éliminez l'ancien conformément à la réglementation locale.

Le capteur est-il étanche ?

Oui, le JN2101 possède un indice de protection IP67 (estimation), ce qui signifie qu'il est protégé contre la poussière et peut résister à une immersion temporaire dans l'eau.

Comment nettoyer le capteur d'inclinaison ?

Le capteur est sans entretien. Si nécessaire, nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez de toucher les connecteurs.

Où trouver la déclaration de conformité CE ?

La déclaration de conformité CE est disponible en téléchargement sur le site www.ifm.com. Recherchez le modèle JN2101 dans la section téléchargements.

MODE D'EMPLOI JN2101 IFM

Capteur d'inclinaison JN

efector 410®

JN2100

JN2101

FR

1 Fonctionnement et caractéristiques

Le capteur d'inclinaison 2 axes avec interface CANopen permet le nivellement d'angle et la détection de position d'engins mobiles.

Des applications typiques sont, par ex., détection de positions de plateformes de travail, nivellement de grues mobiles ou réglage d'engins mobiles.

Capteurs d'inclinaison 2 axes avec étendue de mesure :

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

3 Montage

▶ Mettre l'installation hors tension avant le montage.

3.1 Fixation

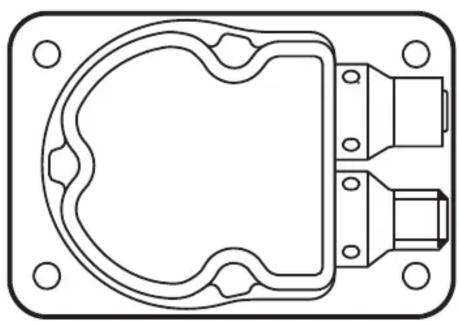

▶ Fixer l'appareil par 4 vis M5 sur une surface plate.

Matière vis : acier ou acier inox.

3.2 Surface de montage

Des forces importantes de torsion ou des contraintes mécaniques ne doivent pas s'appliquer sur le boîtier.

▶ Si une surface de montage plate n'est pas disponible, utiliser des éléments de compensation.

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

Les capteurs d'inclinaison sont équipés de deux connecteurs ronds M12 à 5 pôles (codage A). Le raccordement des broches correspond à CiA DR-303-1.

	1: CAN_SHLD blindage2: CAN_V+ alimentation 24 V DC3: CAN_GND GND4: CAN_H câble bus H5: CAN_L câble bus L
Connecteur M12 CAN-In
	1: CAN_SHLD blindage2: CAN_V+ alimentation 24 V DC3: CAN_GND GND4: CAN_H câble bus H5: CAN_L câble bus L
Broche M12 CAN-Out

5 Données techniques

Manuels détaillés, données techniques et informations supplémentaires à www.ifm.com.

6 Maintenance, réparation et élimination

L'appareil est sans maintenance.

▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.

La déclaration de conformité CE et des homologations sont disponibles sur www.ifm.com.
