MODE D'EMPLOI EC2045 IFM
Notice d'utilisation
Capteur d'inclinaison
EC20xx
Contenu
1 Consignes de sécurité.... 3
2 Remarques préliminaires 4
3 Usage prévu 5
4 Montage 6
4.1 Surface de montage 6
5 Raccordement électrique 7
6 Fonctionnement 8
7 Fonctions 9
7.1 Courbes caractéristiques.... 9
8 Entretien, réparation et élimination 13
1 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
2 Remarques préliminaires
Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
3 Usage prévu
Les capteurs d'inclinaison de la série EC20xx sont conçus pour un montage vertical et mesurent les angles d'inclinaison autour de l'axe Z.
Ils permettent une surveillance spatiale précise d'un objet et mesurent sa position par rapport à la gravitation terrestre sans contact.

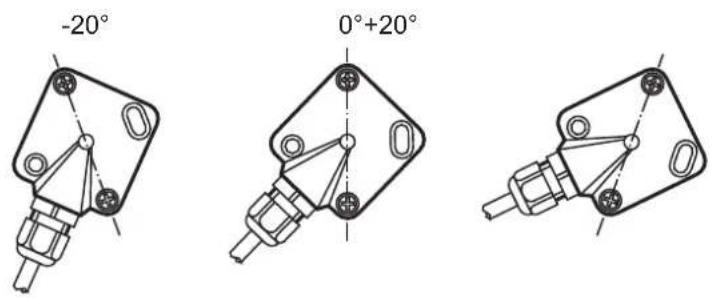

4 Montage
Fixation : Vis à tête cylindrique M5 (selon DIN 912)
Couple de serrage : 1,8 Nm
4.1 Surface de montage
Monter le capteur sur une surface de montage plane.
▷ Le boîtier ne doit être soumis à aucune force importante de torsion ni à aucune contrainte mécanique.
5 Raccordement électrique
EC2060
| Description Broche Potentiel | |||
| Tension d'alimentation 1 : L+ |  | 11 à 15 V DC | |
| Masse 3 : L- GND | |||
| Sortie analogique 4 4 à 20 mA DC | |||
EC2082
| Description Broche Potentiel | |||
| Tension d'alimentation 1 : L+ |  | 20 à 30 V DC | |
| Masse 3 : L- GND | |||
| Sortie analogique 4 4 à 20 mA DC | |||
EC2019
| Description Couleur du fil conducteur Potentiel | |||
| Tension d'alimentation noir (BK) |  | 15 à 30 V DC | |
| Masse brun (BN) GND | |||
| Sortie analogique bleu (BU) | |||
EC2045
| Description Couleur du fil conducteur Potentiel | |||
| Tension d'alimentation noir (BK) |  | 8 à 30 V DC | |
| Masse brun (BN) GND | |||
| Sortie analogique bleu (BU) | |||
Pour protéger le système complet, protéger la tension d'alimentation avec max. 0,5 A.
Pour garantir une information précise sur la position du capteur, des mesures de blindage supplémentaires peuvent être nécessaires.
La longueur du câble de signalisation max. est de 30 m.
6 Fonctionnement
Après la mise sous tension, l'appareil se trouve en mode de fonctionnement normal.
La valeur de sortie analogique dépend directement de la position de montage.
7 Fonctions
7.1 Courbes caractéristiques

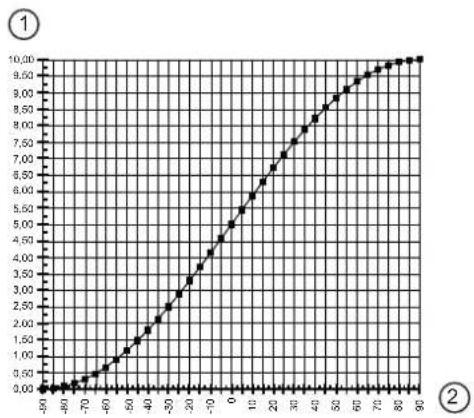

1 : Tension de sortie U [V]
2 : Angle d'inclinaison α [°]
| Valeurs d'angle et de sortie | |||
| [°] U [V] | [°] U [V] | ||
| -90 0,00 5 | 5,44 | ||
| -85 0,02 10 | 5,87 | ||
| -80 0,08 15 | 6,29 | ||
| -75 0,17 20 | 6,71 | ||
| -70 0,30 25 | 7,11 | ||
| -65 0,47 30 | 7,50 | ||
| -60 0,67 35 | 7,87 | ||
| -55 0,90 40 | 8,21 | ||
| -50 1,17 45 | 8,54 | ||
| -45 1,46 50 | 8,83 | ||
| -40 1,79 55 | 9,10 | ||
| -35 2,13 60 | 9,33 | ||
| -30 2,50 65 | 9,53 | ||
| -25 2,89 70 | 9,70 | ||
| -20 3,29 75 | 9,83 | ||
| -15 3,71 80 | 9,92 | ||
| -10 4,13 85 | 9,98 | ||
| -5 4,56 90 | 10,00 | ||
| 0 5,00 | |||
line
| X | Y | |---|---| | -90 | 3.50 | | -80 | 3.60 | | -70 | 3.70 | | -60 | 3.80 | | -50 | 4.00 | | -40 | 4.20 | | -30 | 4.50 | | -20 | 4.80 | | -10 | 5.10 | | 0 | 5.40 | | 10 | 5.70 | | 20 | 6.10 | | 30 | 6.50 | | 40 | 6.90 | | 50 | 7.30 | | 60 | 7.70 | | 70 | 8.10 | | 80 | 8.50 | | 90 | 8.90 |EC2045

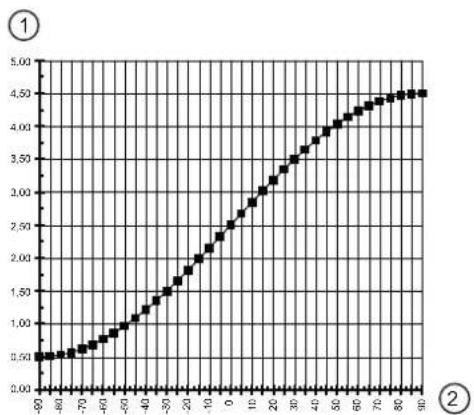

1 : Tension de sortie U [V]
2 : Angle d'inclinaison α [°]
| Valeurs d'angle et de sortie | |||
| [°] U [V] | [°] U [V] | ||
| -90 0,50 5 | 2,67 | ||
| -85 0,51 10 | 2,85 | ||
| -80 0,53 15 | 3,02 | ||
| -75 0,57 20 | 3,18 | ||
| -70 0,62 25 | 3,35 | ||
| -65 0,69 30 | 3,50 | ||
| -60 0,77 35 | 3,65 | ||
| -55 0,86 40 | 3,79 | ||
| -50 0,97 45 | 3,91 | ||
| -45 1,09 50 | 4,03 | ||
| -40 1,21 55 | 4,14 | ||
| -35 1,35 60 | 4,23 | ||
| -30 1,50 65 | 4,31 | ||
| -25 1,65 70 | 4,38 | ||
| -20 1,82 75 | 4,43 | ||
| -15 1,98 80 | 4,47 | ||
| -10 2,15 85 | 4,49 | ||
| -5 2,33 90 | 4,50 | ||
| 0 2,50 | |||
line
| X | Y | |---|---| | -18 | 4.00 | | -16 | 5.00 | | -14 | 6.00 | | -12 | 7.00 | | -10 | 8.00 | | -8 | 9.00 | | -6 | 10.00 | | -4 | 11.00 | | -2 | 12.00 | | 0 | 13.00 | | 2 | 14.00 | | 4 | 15.00 | | 6 | 16.00 | | 8 | 17.00 | | 10 | 18.00 | | 12 | 19.00 | | 14 | 20.00 | | 16 | 21.00 | | 18 | 22.00 | | 20 | 23.00 |EC2060

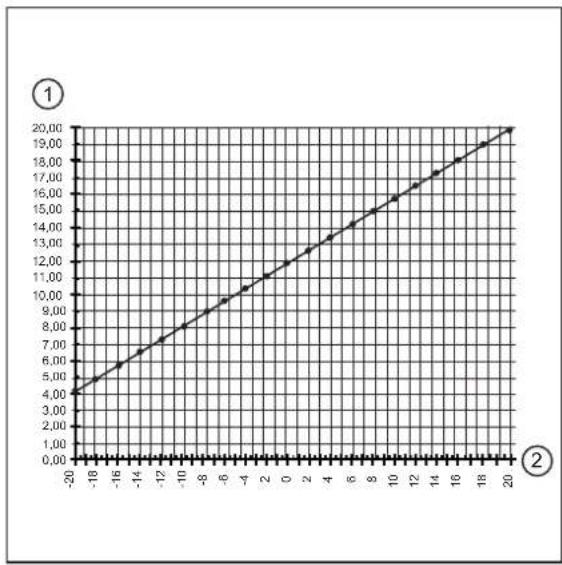

1 : Courant de sortie I [mA]
2 : Angle d'inclinaison α [°]
Valeurs d'angle et de sortie
| [°] I [mA] | [°] I [mA] | ||
| -20 4,01 0 | 12,00 | ||
| -19 4,39 1 | 12,41 | ||
| -18 4,78 2 | 12,82 | ||
| -17 5,17 3 | 13,22 | ||
| -16 5,56 4 | 13,63 | ||
| -15 5,95 5 | 14,04 | ||
| -14 6,35 6 | 14,44 | ||
| -13 6,75 7 | 14,85 | ||
| -12 7,14 8 | 15,25 | ||
| -11 7,54 9 | 15,65 | ||
| -10 7,94 10 | 16,06 | ||
| -9 8,35 11 | 16,46 | ||
| -8 8,75 12 | 16,86 | ||
| -7 9,15 13 | 17,25 | ||
| -6 9,56 14 | 17,65 | ||
| -5 9,96 15 | 18,05 | ||
| -4 10,37 | 16 18,44 | ||
| -3 10,78 | 17 18,83 | ||
| -2 11,18 | 18 19,22 | ||
| -1 11,59 | 19 19,61 | ||
| 20 19,99 |
line
| X | Y | |---|---| | -90 | 4.00 | | -80 | 4.25 | | -70 | 4.60 | | -60 | 5.10 | | -50 | 6.00 | | -40 | 7.00 | | -30 | 8.25 | | -20 | 9.50 | | -10 | 11.00 | | 0 | 12.50 | | 10 | 13.75 | | 20 | 15.00 | | 30 | 16.25 | | 40 | 17.50 | | 50 | 18.25 | | 60 | 18.75 | | 70 | 19.25 | | 80 | 19.75 | | 90 | 20.00 |EC2082

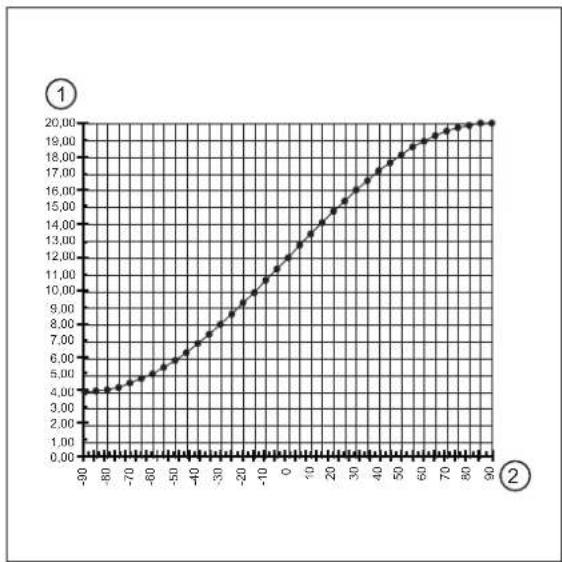

1 : Courant de sortie I [mA]
2 : Angle d'inclinaison α [°]
Valeurs d'angle et de sortie
| [°] I [mA] | [°] I [mA] | ||
| -90 4,00 5 | 12,70 | ||
| -85 4,02 10 | 13,39 | ||
| -80 4,12 15 | 14,07 | ||
| -75 4,27 20 | 14,74 | ||
| -70 4,48 25 | 15,38 | ||
| -65 4,75 30 | 16,00 | ||
| -60 5,07 35 | 16,59 | ||
| -55 5,45 40 | 17,14 | ||
| -50 5,87 45 | 17,66 | ||
| -45 6,34 50 | 18,13 | ||
| -40 6,86 55 | 18,55 | ||
| -35 7,41 60 | 18,93 | ||
| -30 8,00 65 | 19,25 | ||
| -25 8,62 70 | 19,52 | ||
| -20 9,26 75 | 19,73 | ||
| -15 9,93 80 | 19,88 | ||
| -10 10,61 | 85 19,97 | ||
| -5 11,30 | 90 20,00 | ||
| 0 12,00 |
8 Entretien, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
