JD1111 - Capteur d'inclinaison IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur d'inclinaison MEMS 1 axe
Plage angulaire	0...360°
Montage	Vertical
Alimentation	24 V DC (broche 2)
Interface	CAN bus (CAN_H, CAN_L)
Connectique	Connecteur M12 à 5 pôles
Résistance de terminaison	120 Ω, activable par logiciel
Couple de serrage (vis de fixation)	1,5...2,5 Nm
Couple de serrage (connecteur M12)	1,5 Nm
Fonctions principales	Détection et mesure des angles d'inclinaison (inclinaison, montée, descente)
Consignes de sécurité	Lire le manuel avant utilisation ; installation et maintenance par personnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les produits agressifs
Documentation complète	Disponible sur www.ifm.com

FOIRE AUX QUESTIONS - JD1111 IFM

Quelle est la plage de mesure du capteur d'inclinaison JD1111 ?

Le capteur JD1111 mesure les angles de 0 à 360° sur un axe (montage vertical).

Comment raccorder électriquement le capteur ?

Utilisez un connecteur M12 à 5 pôles. Brochage : 1 = CAN_GND, 2 = +24V DC, 3 = GND, 4 = CAN_H, 5 = CAN_L. Reportez-vous au schéma de la notice.

Quel type d'alimentation est nécessaire ?

L'alimentation requise est de 24 V DC sur la broche 2, avec masse sur la broche 3.

Comment monter le capteur ?

Fixez le capteur sur une surface plane à l'aide de 4 vis (M6 ou 1/4' UNC) avec un couple de serrage de 1,5 à 2,5 Nm. Vissez le connecteur M12 à 1,5 Nm.

Comment activer la résistance de terminaison CAN ?

La résistance de terminaison de 120 Ω est désactivée par défaut et peut être activée par logiciel via l'interface CAN.

Où trouver le manuel d'utilisation complet ?

Le manuel complet, les données techniques et les homologations sont disponibles sur le site www.ifm.com.

Quelles sont les consignes de sécurité à respecter ?

Lisez le manuel avant la mise en service. L'installation, le raccordement et la maintenance doivent être effectués par du personnel qualifié. Assurez-vous que l'appareil est adapté à l'application.

Le capteur peut-il être utilisé en extérieur ?

La notice ne précise pas le degré de protection. Vérifiez les spécifications sur www.ifm.com pour les conditions environnementales.

Que faire en cas de dysfonctionnement ?

Vérifiez le câblage et l'alimentation. Si le problème persiste, contactez le support technique IFM ou consultez la documentation en ligne.

Quelle est la différence entre JD1111 et JD2xxx ?

Le JD1111 est un capteur 1 axe avec plage 0-360° (montage vertical), tandis que les JD2xxx sont des capteurs 2 axes avec plage ±90° (montage horizontal).

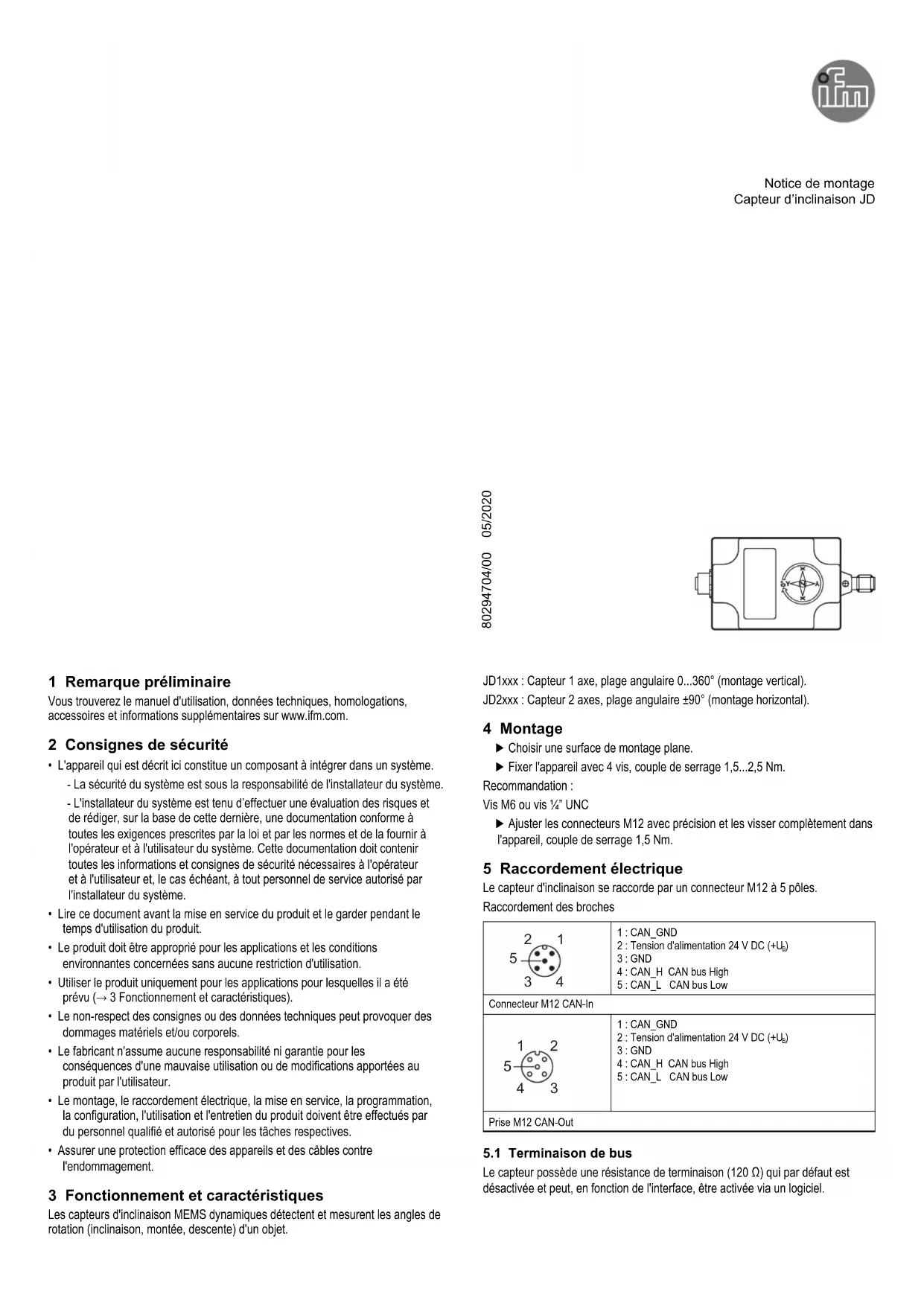

MODE D'EMPLOI JD1111 IFM

1 Remarque préliminaire

Vous trouverez le manuel d'utilisation, données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.

- Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Les capteurs d'inclinaison MEMS dynamiques détectent et mesurent les angles de rotation (inclinaison, montée, descente) d'un objet.

JD1xxx : Capteur 1 axe, plage angulaire 0...360° (montage vertical).

JD2xxx : Capteur 2 axes, plage angulaire ±90° (montage horizontal).

4 Montage

▶ Choisir une surface de montage plane.
▶ Fixer l'appareil avec 4 vis, couple de serrage 1,5...2,5 Nm.

Recommendation :

Vis M6 ou vis 1/4" UNC

▶ Ajuster les connecteurs M12 avec précision et les visser complètement dans l'appareil, couple de serrage 1,5 Nm.

5 Raccordement électrique

Le capteur d'inclinaison se raccorde par un connecteur M12 à 5 pôles.

Raccordement des broches

	1 : CAN_GND2 : Tension d'alimentation 24 V DC (+Ub)3 : GND4 : CAN_H CAN bus High5 : CAN_L CAN bus Low
Connecteur M12 CAN-In
	1 : CAN_GND2 : Tension d'alimentation 24 V DC (+Ub)3 : GND4 : CAN_H CAN bus High5 : CAN_L CAN bus Low
Prise M12 CAN-Out

5.1 Terminaison de bus

Le capteur possède une résistance de terminaison (120 Ω) qui par défaut est désactivée et peut, en fonction de l'interface, être activée via un logiciel.
