MODE D'EMPLOI EC2061 IFM

Notice d'utilisation

Capot d'inclinaison

EC2061

EC9203

Contenu

1 Consignes de sécurité. 3 2 Remarques préliminaires 4 3 Symboles utilisés 5 4 Usage prévu 6 5 Montage 7

5.1 Surface de montage 7 5.2 Fixation 7

6 Raccordement électrique 8 7 Fonctionnement 9

7.1 Comportement de commutation 10

8 Entretien, réparation et élimination 11

1 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

2 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

3 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

4 Usage prévu

Les capteurs d'inclinaison sont conçus pour un montage horizontal.

Ils mesurent l'angle d'inclinaison au niveau vertical (autour de l'axe Z du capteur).

Ils permettent une surveillance spatiale précise d'un objet et mesurent sa position par rapport à la gravitation terrestre sans contact.

L'appareil est exclusivement conçu pour être utilisé comme interrupteur avec fonction normalement ouvert (normally open).

L'interrupteur ne fonctionne que dans l'orientation décrite au chapitre Montage. Aucune garantie n'est accordée en cas d'utilisation incorrecte ou inappropriée.

5.1 Surface de montage

Monter l'appareil sur une surface de montage plane.

Le boîtier ne doit être soumis à aucune force importante de torsion ni à aucune contrainte mécanique.

5.2 Fixation

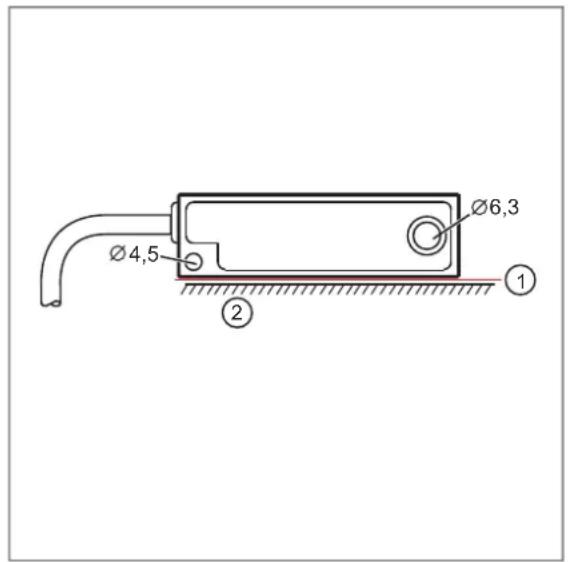

Fixer l'appareil avec une vis M6 à travers la prise métallique prévue à cet effet. Si nécessaire, utiliser le plus petit trou pour une fixation supplémentaire (par exemple avec un boulon métallique). Monter l'appareil de manière à ce que le côté de surmoulage soit tourné vers l'extérieur et que le niveau de référence (1) se trouve sur la surface de montage (2).

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

EC2061

Description Couleur du fil co	Inducteur Potentiel
Tension d'alimentation Noir (BK)		BK L+ BU OUT BN L-	8 à 30 V DC
Masse Brun (BN) GND
Sortie numérique (normale-ment ouvert)	Bleu (BU) -

EC9203

Description Broche Potentiel
Tension d'alimentation 1 : L+		2 13 4	8 à 30 V DC
Masse 3 : L- GND
Sortie numérique (normale-ment ouvert)	4	1 4 3 L+	-

Pour protéger le système complet, protéger la tension d'alimentation avec max. 0,5 A.

Pour garantir une information précise sur la position de l'appareil, des mesures de blindage supplémentaires peuvent être nécessaires.

La longueur du câble de signalisation max. est de 30m

7 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement normal.

Tourner le capteur d'inclinaison en sens horaire dans le niveau horizontal, conformément au graphique (commutateur à zéro degré).

Seule cette rotation définie provoque un changement des sorties de DESACTIVEE (OFF) à ACTIVEE (ON).

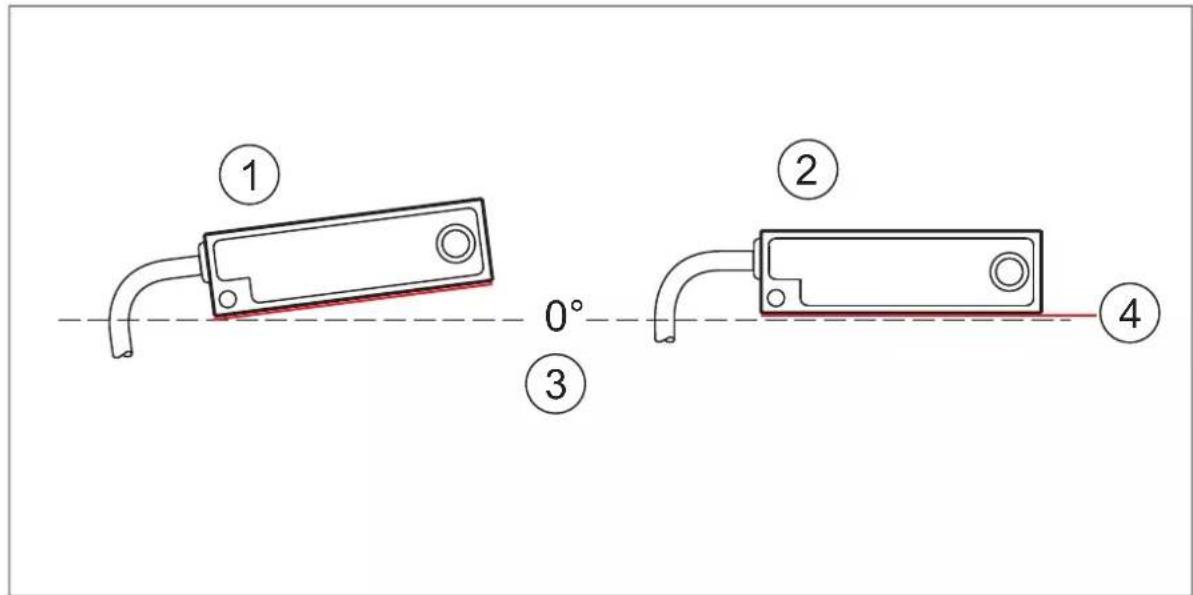

1: position « OFF » → contact ouvert 2: position « ON » → contact fermé 3 : niveau horizontal (zéro absolu) 4 : niveau référence

Remarque sur le seuil de commutation SP

Seuil de commutation :

en position de montage horizontale (+ / - 1^) par rotation de la surface de référence

(en sens horaire, par le haut jusqu'au niveau horizontal).

Seuil de déclenchement :

dépassement de l'hystérésis de commutation par rotation de la surface de référence

(en sens anti-horaire, du niveau horizontal vers le haut).

7.1 Comportement de commutation

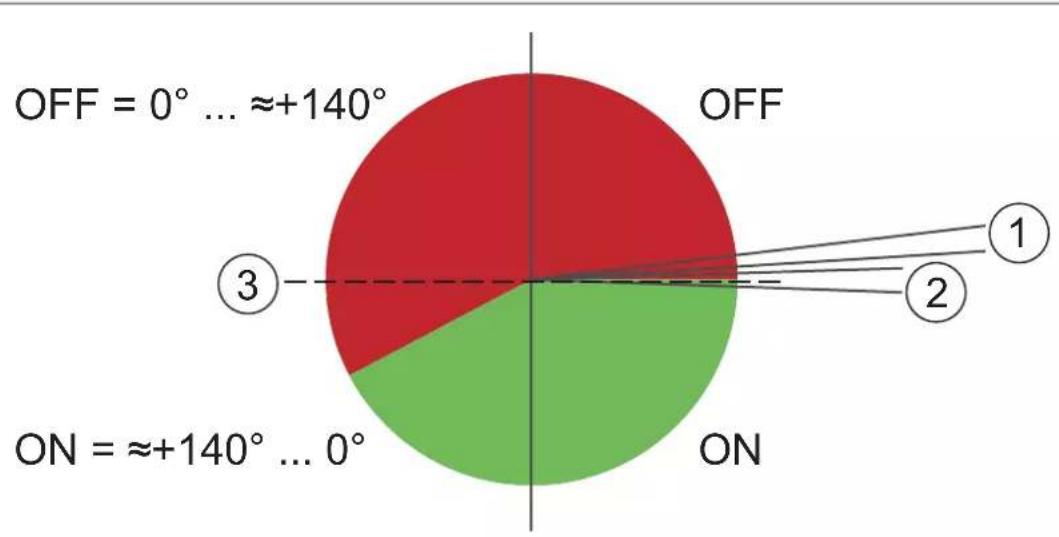

1: Hysteresis de commutation - seuil de déclenchement « OFF » -2 à -5° 2: Hysteresis de commutation - seuil de commutation « ON » ±1° 3: Niveau horizontal (zéro absolu)

8 Entretien, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil, prendre contact avec ifm. Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. Le nettoyage de l'appareil se fait au moyen d'un chiffon sec. Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
