EBC116 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur
Marque	IFM
Modèle	EBC116
Indice de protection	IP67 (assuré par serrage manuel)
Raccordement	Connecteur M8 ou M12
Couple de serrage (M8)	0,3…0,5 Nm
Couple de serrage (M12)	0,6…1,5 Nm
Fonctions principales	Distribution de signaux électriques
Installation	Par un électricien qualifié
Maintenance	Aucune maintenance nécessaire en fonctionnement normal
Réparation	Uniquement par le fabricant
Élimination	Selon les réglementations nationales en vigueur
Serrage en environnement agressif	Tourner l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14)
Démontage	Desserrer l'écrou et presser le connecteur contre l'appareil
Notice disponible	1 page en français

FOIRE AUX QUESTIONS - EBC116 IFM

Comment raccorder le connecteur EBC116 ?

Raccorder le connecteur à l'appareil en respectant la flèche indiquant la bonne direction du codage. Serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm) pour assurer l'indice de protection.

Quel est le couple de serrage recommandé ?

Pour le raccordement M8, serrer à 0,3…0,5 Nm ; pour M12, serrer à 0,6…1,5 Nm. Un serrage manuel est suffisant en conditions normales.

Comment démonter le connecteur ?

Pour démonter, desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

Quel est l'indice de protection de l'appareil ?

L'indice de protection est assuré par le serrage de l'écrou moleté à la main. En environnement agressif, serrer d'un cran supplémentaire avec une clé pour améliorer la tenue aux chocs et vibrations. L'indice typique est IP67.

Puis-je utiliser une clé pour serrer l'écrou ?

Oui, pour les applications en environnement agressif, serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé pour le démontage.

L'appareil nécessite-t-il une maintenance ?

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

Que faire en cas de panne ?

L'appareil ne doit être réparé que par le fabricant. Contacter le service après-vente IFM.

Comment éliminer l'appareil en fin de vie ?

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Puis-je l'utiliser en environnement agressif ?

Oui, en serrant l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) pour augmenter la tenue aux chocs et vibrations. Cela permet de maintenir l'indice de protection.

Qui doit installer l'appareil ?

L'appareil doit être monté par un électricien qualifié.

MODE D'EMPLOI EBC116 IFM

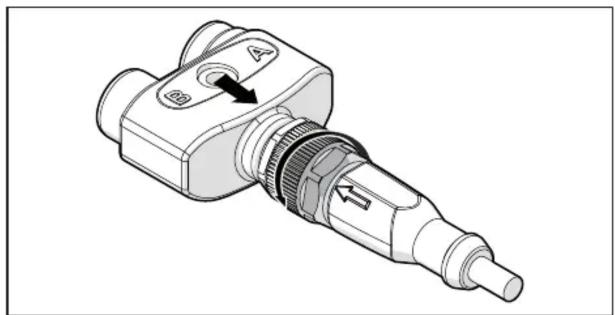

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

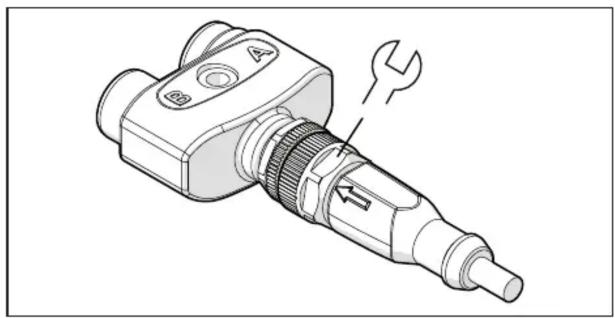

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
