DI5033 - Contrôleur de vitesse IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de vitesse inductif compact
Marque	IFM
Modèle	DI5033
Alimentation	DC (10-30 V DC typique)
Plage de mesure (seuil 1)	5 - 9600 impulsions/min
Plage de mesure (seuil 2)	3 - 8640 impulsions/min
Hystérésis	10 % (fixe)
Temporisation de démarrage	0 - 300 ms (réglable, défaut 15 ms)
Temporisations à l'enclenchement/déclenchement	0 - 60000 ms (pas de 100 ms)
Pré-diviseur	1 - 99
Communication	IO-Link et mode SIO (sortie TOR)
Sortie	1 sortie de commutation, configurable PNP/NPN, NO/NF
Affichage LED	1 LED jaune (état), 1 LED verte (sous tension)
Raccordement électrique	Connecteur M12 à 4 broches
Montage	Encastré ou non encastré dans le métal
Fonctions supplémentaires	Compensation arrière-plan, Teach offset (1-200 %), apprentissage des seuils
Entretien	Aucun entretien nécessaire ; garder la face active libre de dépôts
Sécurité	Raccordement par électricien qualifié ; mettre hors tension avant branchement

FOIRE AUX QUESTIONS - DI5033 IFM

Comment configurer le mode SIO ou IO-Link sur le DI5033 ?

Le mode de fonctionnement est sélectionné via l'interface IO-Link. Par défaut, l'appareil fonctionne en mode SIO (sortie TOR). Pour passer en mode IO-Link, connectez un maître IO-Link et paramétrez les index correspondants. Les IODD sont disponibles sur le site d'IFM.

Comment régler les seuils de commutation (SP1, SP2) ?

Les seuils se règlent via IO-Link. SP1 peut être réglé entre 5 et 9600 imp./min, SP2 entre 3 et 8640 imp./min. Respectez la condition SP2 ≤ SP1 - 10 % et une différence minimale de 2 imp./min. Utilisez les paramètres SSC1 et SSC2.

Que signifie le clignotement de la LED jaune ?

Une LED jaune clignotante à 2 Hz indique que la valeur mesurée est en dehors de l'étendue de mesure (sous-charge ou surcharge). En mode IO-Link, un clignotement peut aussi signifier 'NO DATA' (pas de données process) pendant max. 120 s après la mise sous tension.

Comment réaliser un teach-in (apprentissage) des seuils ?

L'apprentissage se fait via IO-Link en utilisant les paramètres Teach SP1 et Teach SP2. Avant de lancer l'apprentissage, assurez-vous que le moteur tourne à la vitesse souhaitée. Le seuil est calculé à partir de la valeur process et du paramètre Teach Offset (par défaut 80 %).

Quelle est la fonction du pré-diviseur (PrSC) ?

Le pré-diviseur divise la fréquence d'impulsions pour obtenir la vitesse de rotation réelle, utile lorsque plusieurs cames sont présentes sur un axe. La valeur de données process (PDV) est alors la fréquence divisée par le pré-diviseur (réglable de 1 à 99).

Comment installer l'appareil en montage encastré ou non encastré ?

Pour un montage encastré, l'appareil est inséré dans un trou métallique ; pour un montage non encastré, il est fixé en surface. Respectez les distances minimales entre plusieurs appareils du même type pour éviter les interférences. Les spécifications exactes sont dans la notice.

Puis-je utiliser le DI5033 avec des vitesses de rotation très faibles ?

Oui, la plage de mesure commence à 5 imp./min pour SP1 et 3 imp./min pour SP2. Pour des vitesses inférieures, l'appareil ne pourra pas détecter correctement. Utilisez un pré-diviseur si nécessaire pour adapter la plage.

Comment réinitialiser les paramètres d'usine ?

Via IO-Link, réglez le paramètre 'Rétablir les réglages en usine' (Restore factory settings) à la valeur appropriée. Cela réinitialise tous les paramètres, y compris les seuils et la configuration des sorties.

Quels sont les événements de diagnostic disponibles ?

L'appareil génère des événements en cas de défaut interne (code 20480), de dépassement ou sous-dépassement de la plage de variables de processus (codes 35856 et 35888), ainsi que des événements de test (36350, 36351). Ces événements sont accessibles via IO-Link.

Comment raccorder électriquement le DI5033 ?

Mettez l'installation hors tension. Branchez le connecteur M12 à 4 broches selon le schéma : broche 1 = L+, broche 3 = L-, broche 4 = sortie de commutation (PNP/NPN) ou communication IO-Link. Le réglage usine est PNP normalement ouvert.

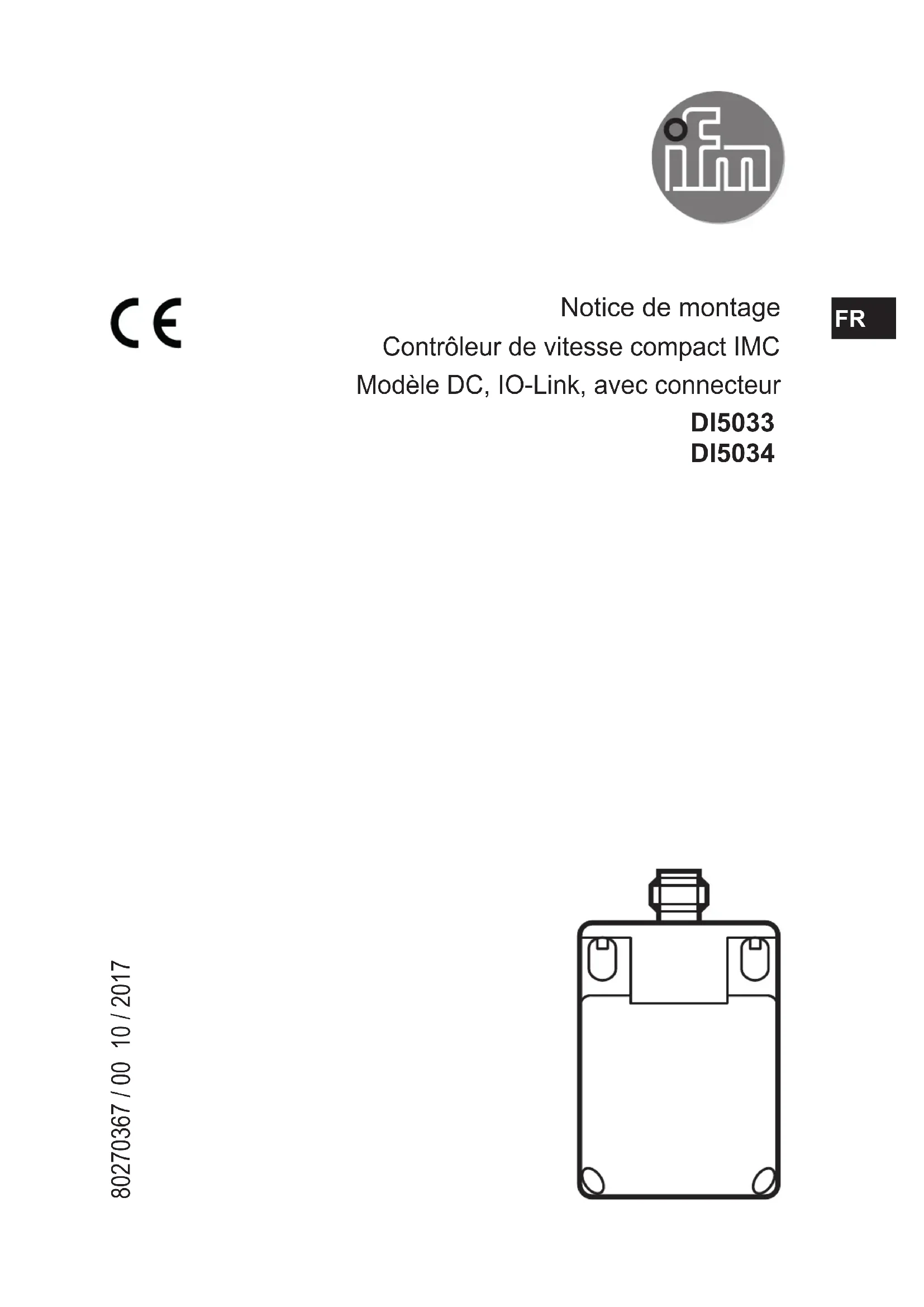

MODE D'EMPLOI DI5033 IFM

Contrôleur de vitesse compact IMC Modèle DC, IO-Link, avec connecteur

DI5033

DI5034

FR

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés et averissements 3

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 4

4 Diagrammes fonctionnels 4

4.1 Mode "Single Point" 4
4.2 Mode fenetre 5

5 Mode SIO. 7

5.1 Fonction de commutation NO 7
5.2 Fonction de commutation normalement fermé 7

6 Mode IO-Link 7

6.1 Affichage LED 8
6.2 Paramétres de réglage via IO-Link 8

6.2.1 Plage de réglage et conditions pour le paramétrage 11
6.2.2 Temporisation de demarrage 12
6.2.3 Compensation de l'arrière-plan 12
6.2.4 Teach Offset 12
6.2.5 Pré-diviseur 12

6.3 Diagnostic et événements 13

7 Montage 14
7.1 Remarques sur le montage encastré ou non encastré dans le métal ....15
8 Raccordement electrique. 16
8.1 Schema de branchement 16
9 Fonctionnement 16
10 Schema d'encombrement 17

1 Remarques préliminaires

Ce document s'applique à tous les apparciels du type "contrôleur de vitesse compact" (réference : DI5033 et DI5034).

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'appréhender les risques et d'éviter les dangers potentiels qui pouraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce documentpendant tout le temps d'emploi de l'appléil.

AVENTISSEMENT

Respecter les avertissements et consignes de sécurité ( 2 Consignes de sécurité).

FR

1.1 Symboles utilisés et averissements

Action à faire

Reforence croisee

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles possibles.

2 Consignes de sécurité

L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériels électriques doivent être respectés.

3 Fonctionnement et caractéristiques

Le contrôleur de vitesse inductif compact avec IO-Link détermine sans contact la fréquence [imp./min] avec laquelle le capteur détecte. L'appareil compare la valeur mesurée avec les seuils de commutation et commute les sorties de commutation selon la configuration. L'appareil peut être opéré en mode IO-Link ou en mode SIO (sortie TOR).

4 Diagrammes fonctionnels

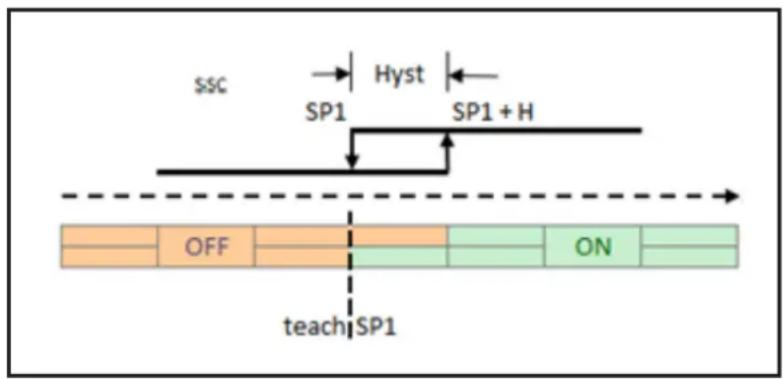

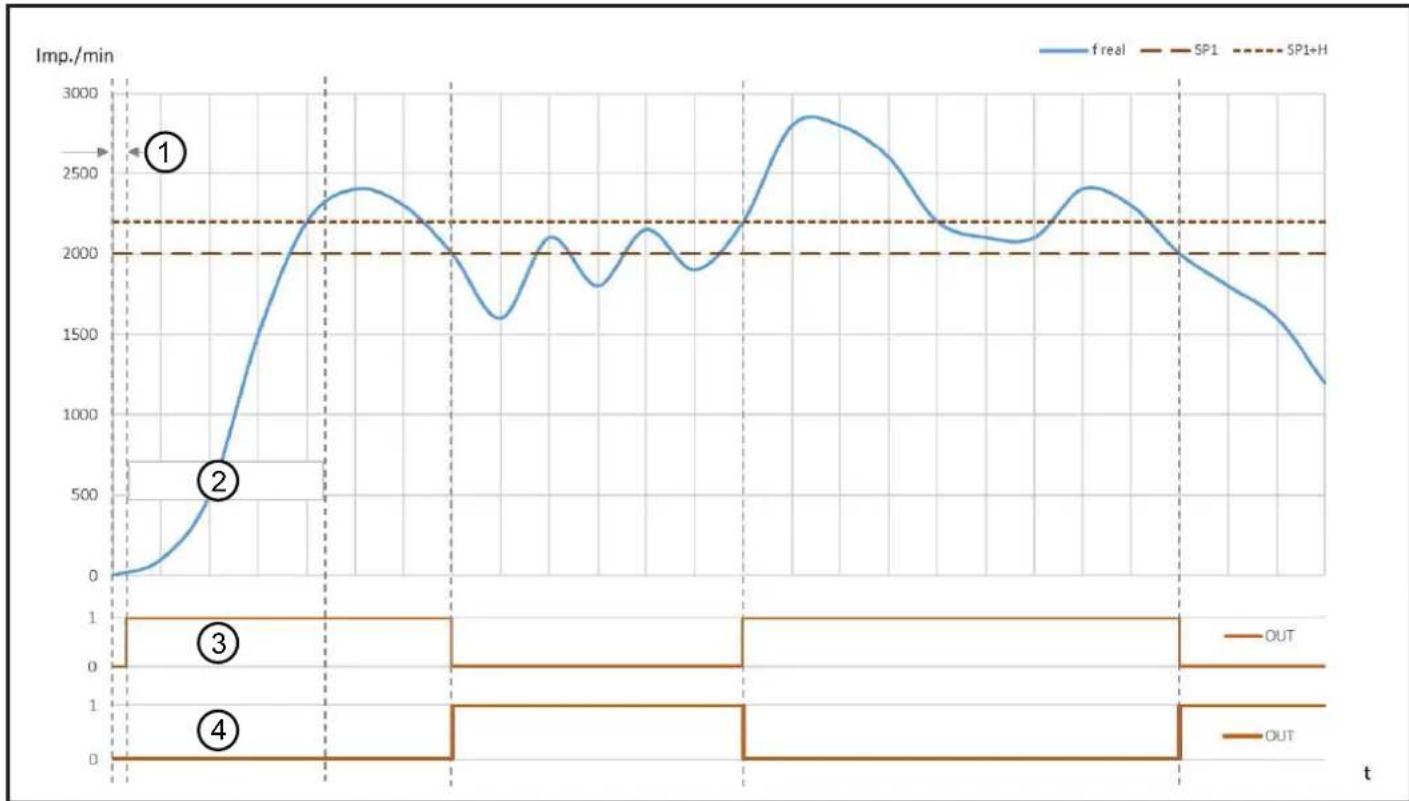

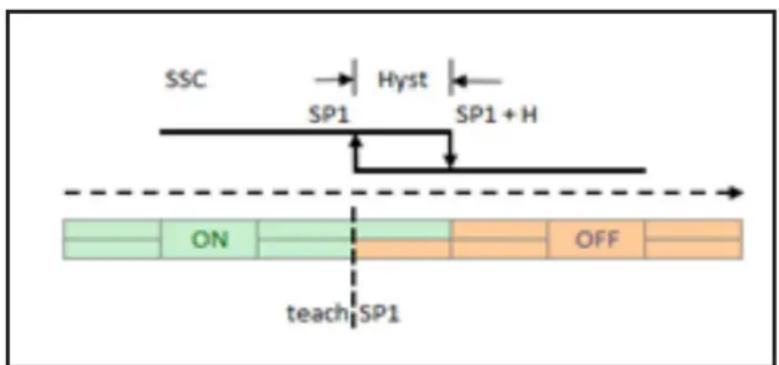

4.1 Mode "Single Point"

Normalement ouvert (A la commutation l'appareilonne à "1")

SP1:seuil de déclenchement SP1+Hyst:seuil d'enclenchement

L'etat de commutation "0" signale que la vitesse de rotation reglee n'est pas atteinte.

Normalement fermé (A la commutation l'appareil passe à "0")

SP1:seuil d'enclenchement SP1+Hyst:seuil de déclenchement

L'etat de commutation "1" signale que la vitesse de rotation reglee est depassee.

FR

1: Retard à la disponibilité
2: Temporisation de démarrage
3: NO
4: NF

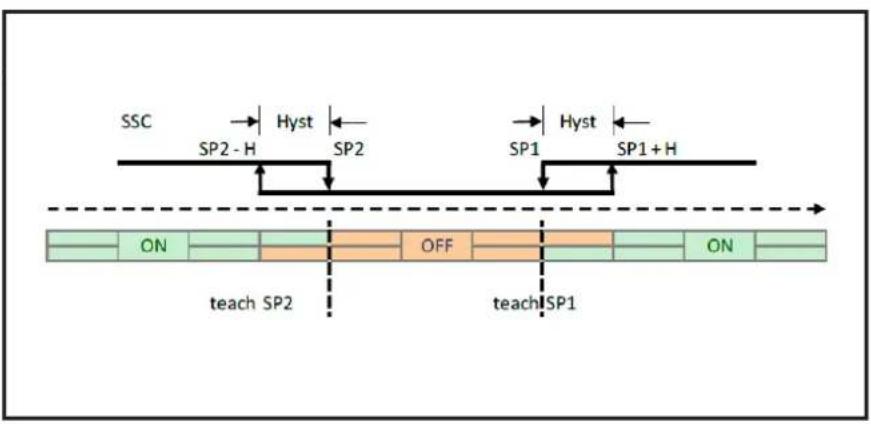

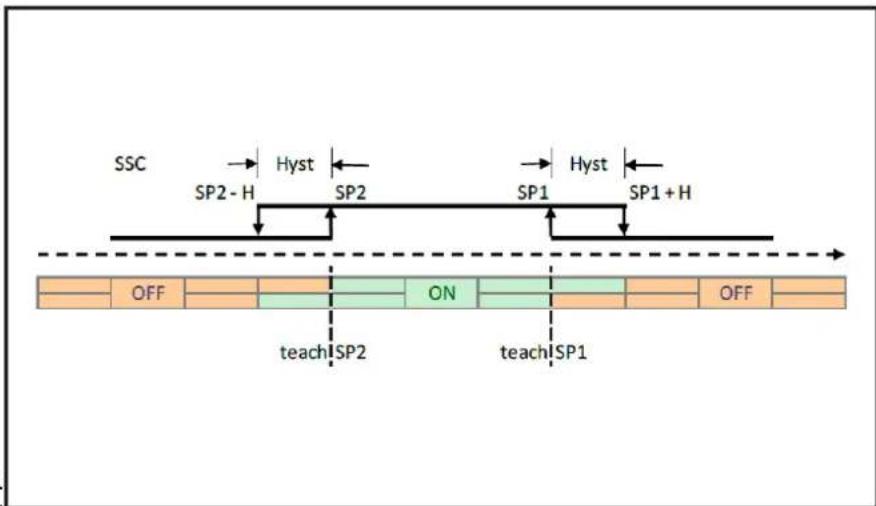

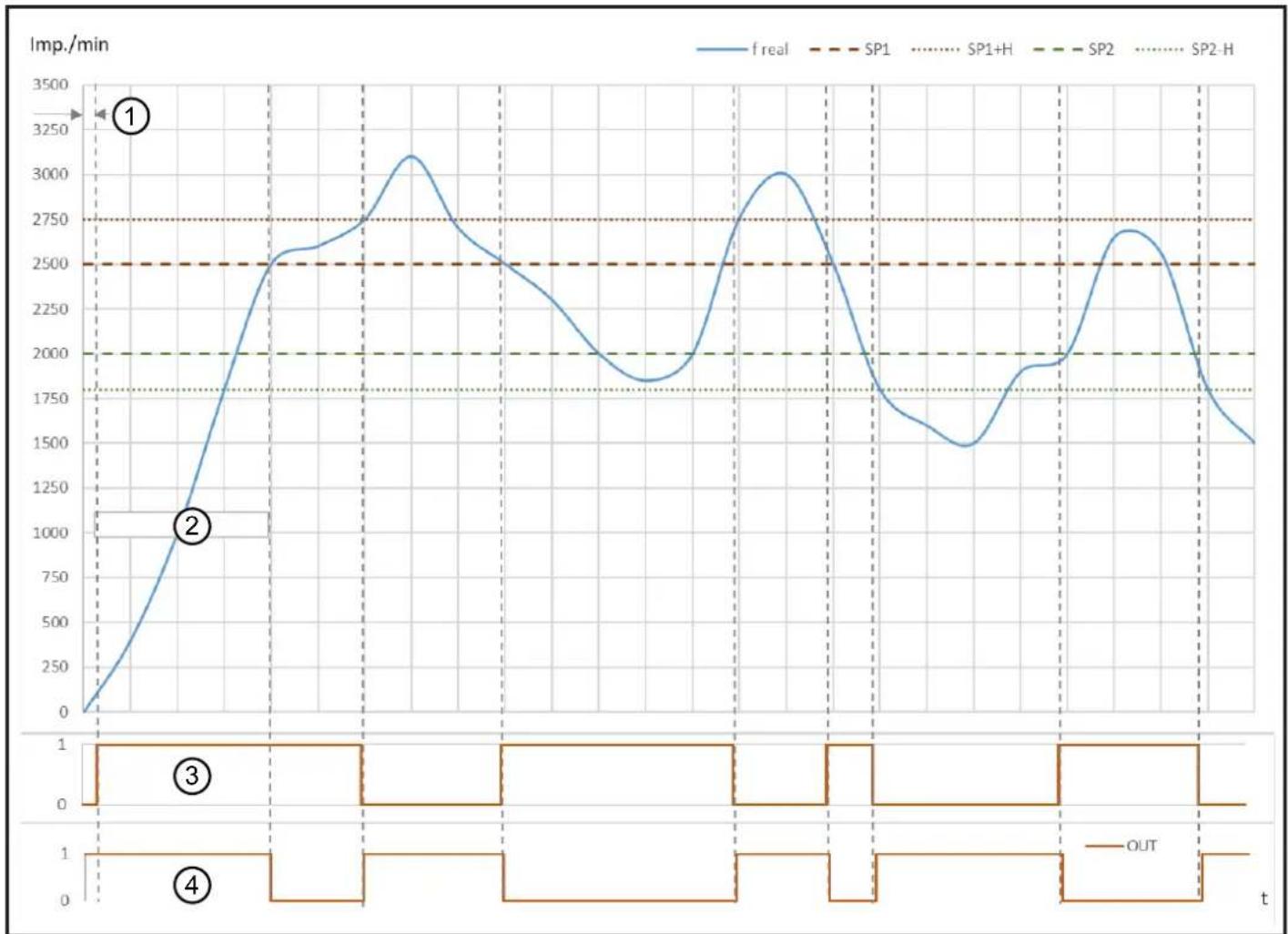

4.2 Mode fenêtre

Normalement ouvert (A la commutation l'appareilonne a "1")

SP1: fenêtre seuil

d'enclenchement

SP1+Hyst:seuil de

déclenchement

SP2: fenêtre seuil

d'enclenchement

SP2-Hyst: seuil de déclenchement

Normalement fermé (A la commutation l'appareilonne à "0")

SP1: fenêtre seul de déclenchement
SP1+Hyst: seul d'enclenchement
SP2: fenêtre seul de déclenchement
SP2-Hyst: seul d'enclenchement

1: Retard à la disponibilité
2: Temporisation de démarrage
3: NO
4: NF

5 Mode SIO

Les LED jaunes indiquent l'etat de commutation du capteur.

5.1 Fonction de commutation NO

Sortie transistor LED	jaune
Commutée (à l'état passant)	allumée vitesse de rotation > SP + Hy et pendant la temporisation de démarrage
Non commutée (bloquée) éteinte vitesse de rotation < SP

SP = seuil de commutation

Hy = hysteresis

5.2 Fonction de commutation normalement fermé

Sortie transistor LED	jaune
Non commutée (bloquée) éteinte vitesse de rotation > SP + Hy et pendant la temporisation de démarrage
Commutée (à l'état passant)	allumée vitesse de rotation < SP

SP = seuil de commutation

Hy = hysteresis

6 Mode IO-Link

IO-Link permet la configuration de paramètres internes, par ex. temporisation de démarrage et comportement de commutation (normalement fermé / normalement ouvert) ainsi que la lecture des valeurs mesurées en cours. De plus, IO-Link protège contre la perturbation des signaux et une perte des valeurs mesurées ainsi que contre une manipulation du capteur.

Les IODD nécessaires pour la configuration d'un apparéil IO-Link sont disponibles sur www.ifm.com/fr/io-link. Ils détaillent des informations concernant les outils de paramétrage et la structure des données process, des informations de diagnostic et les adresses des paramètres.

6.1 Affichage LED

Etat Etat LED
Dans l'étendue de mesure jaune (allumée en permanence)
En dehors de l'étendue de mesure (UL) jaune (dignotante) 2 Hz taux d'impulsion 1:1
En dehors de l'étendue de mesure (OL) jaune (dignotante) 2 Hz taux d'impulsion 1:1
Après la mise sous tension en mode IO-Link => "NO DATA" (PDV = +32764)Si aucune valeur de données process n'est mesurée ou max. 120 s	jaune (dignotante) 2 Hz taux d'impulsion 1:1
Mise sous tension effectué verte (allumée en permanence)

6.2 Paramètres de réglage via IO-Link

Paramètres Description Plage de réglage
Étiquette électronique spécifique application	Étiquette électronique spécifique application	max. 32 octets par défaut = ***
P-n Polarité de sortie	des sorties de commutation	PNP / NPN par défaut = PNP
SSC1 Param SP1 Seuil de commutation 1 5...9600 imp./min
SSC1 Param SP2 Seuil de commutation 2 3...8640 imp./min
SSC1 Config Logic Logique seuil de commutation / State for target detected (Etat de la cible détectée)		NO / NF par défaut = NO
SSC1 Config Mode	Mode seuil de commutation	Single Point / Window / Two Point Mode (Un point de commutation / Fenêtre / Deux points de commutation) par défaut = Mode "Single Point"
SSC1 Config Hyst	Hystérésis seuil de commutation	10 %
SSC1 Switch-On delay	Temporisation à l'enclenchement pour [SSC1]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC1 Switch-Off delay	Temporisation au déclenchement pour [SSC1]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC2 Param SP1 Seuil de commutation 1 5...9600 imp./min		par défaut = 5 imp./min
SSC2 Param SP2 Seuil de commutation 2 3...8640 imp./min		par défaut = 3 imp./min
SSC2 Config Logic Logique seuil de commutation / State for target detected (Etat de la cible détectée)		NO / NF par défaut = NO
SSC2 Config Mode Mode seuil de commutation Single Point		int / Window / Two Point Mode (Un point de commutation / Fenêtre / Deux points de commutation) par défaut = Mode "Single Point"
SSC2 Config Hyst hystérisis seuil de commutation 10 %
SSC2 Switch-On delay	Temporisation à l'enclenchement pour [SSC2]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC2 Switch-Off delay	Temporisation au déclenchement pour [SSC2]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
PrSC Prédiviseur, diviseur pour calculer la vitesse de rotation réelle		1...99 par défaut = 1
TI Select Adresse le	SSC ou plusieurs SSC sur lesquels la commande d'apprentissage agit	SSC1 / SSC2 par défaut = SSC1
Teach SP1 (Apprentissage)	Seuil de commutation apprentissage 1	-
Teach SP2 (Apprentissage)	Seuil de commutation apprentissage 2	-

Teach offset* Sets an offset between setpoint and current process data value (Définit un offset entre le point de commutation et la valeur courante de la réserve)	1...200% par défaut = 80%
Rétablir les réglages en usine	Rétablissement des réglages d'usine
Temporisation de démarrage	Temporisation de démarrage 0...300 ms (étapes de 100 ms) par défault = 15 ms

*Teach offset = définit le seuil de commutation en fonction de la valeur de données process enregistrée

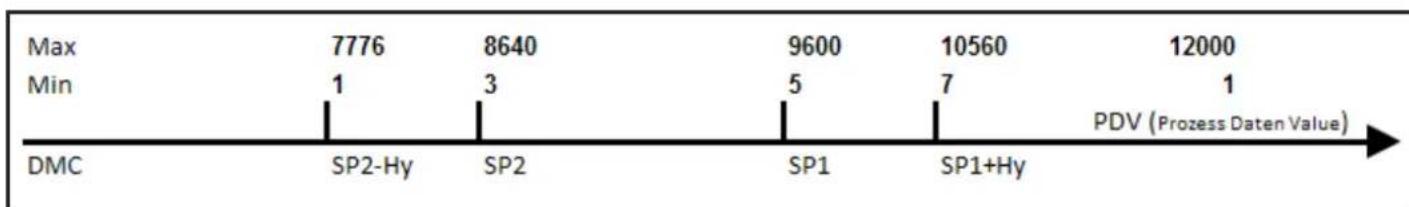

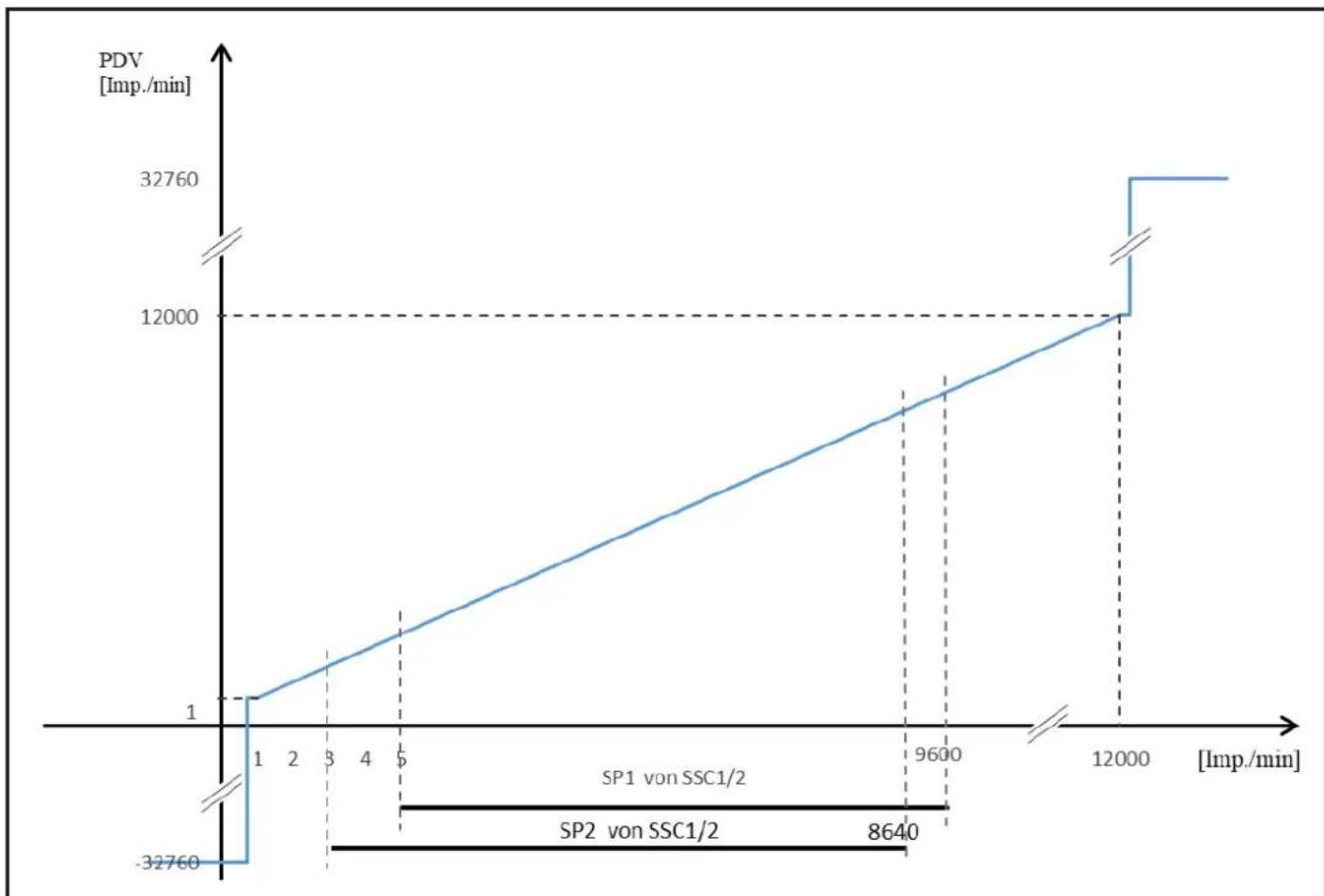

6.2.1 Plage de réglage et conditions pour le paramétrage

Pour le paramétrage correct de l'appareil la ligne de valeur ci-dessous doit être respectée.

Elle contient des informations importantes sur la plage de réglage et les conditions qui en résultat.

Conditions: 5 ≤ SP1 ≤ 9600

3≤ SP2≤ 8640

Hy = 10%

2≤ Hy abs.

SP2 ≤ SP1-10% avec SP1-SP2 ≥ 2 1/min

6.2.2 Temporisation de démarrage

La temporisation de démarrage supprime les aléas de fonctionnement quand l'installation démarre et n'a pas encore atteint sa vitesse minimum. ÀpRES la mise sous tension elle n'est effective qu'une seule fois.

En cas de mise sous tension/hors tension régulière un couplage de l'alimentation en tension de l'entrainment et du contrôleur de vitesse permet que la temporisation de démarrage soit effective lors de chaque mise sous tension de l'installation ( 4 Diagrammes fonctionnels).

6.2.3 Compensation de l'arrière-plan

Avec cette fonction une détction eventuelle de l'arrière-plan par capteur peut être supprimée. Une détction de l'arrière-plan peut être possible lors du montage de l'appareil, par exemple. La compensation de l'arrière-plan permet de régler la portée de l'appareil pour que le capteur attaigne un état non amorti et puisse détecter l'objet.

Pendant l'exécution de la compensation de l'arrière-planaucun objet ne doit se couver dans la zone de détention désirée.

6.2.4 Teach Offset

Ce paramètre permet le réglage d'un offset entre la valeur de process apprise et la valeur du seuil qui en résultat.

Exemple : Teach Offset = 80 % / NO

Si un apprenticeage est effectué pendant qu'un moteur tourne avec une vitesse de rotation de 3600 imp./min., le seul de commutation est régle à 2880 imp./min. Lors d'une sous-vitesse (< 2880 imp./min.) la sortie est désactivée.

6.2.5 Pré-diviseur

Le pré-diviseur est un diviseur pour calculer la vitesse de rotation réelle pour la valeur de données process (PDV). Il est utilisé lors de l'utilisation de plusieurs cames sur un axe.

La limite de mesure est réduite par ce diviseur.

6.3 Diagnostic et événements

Code Nom Type Description
20480 d / 50 00 h D'efaut de matériel d'appareil (Défaut interne )		Erreur Echange	d'appareil
35856 d / 8C 10 h Plage devariables deprocessusdépassée.(Plage devaleurs processsupérieure à laplage valide)		Avertissement	Données de processus incertainesNote: This event will not be transmitted via IO-Link.Event mechanism. it is only available by reading index 37(DetailedDeviceStatus) or 545(BitCoded_ActiveEvents)(Données de process incertaines.Cét état n'est pas transmis par le mécanisme de gestion des événements via IO-LinkIl est disponible uniquement en lisant l'index 37 (DetailedDeviceStatus) ou 545 (BitCoded_ActiveEvents))
35888 d / 8C 30 h Plage devariables deprocessus sous dépassée.(Plage de valeur processinférieure à laplage valide)		Avertissement	Données de processus incertainesNote: This event will not be transmitted via IO-Link.Event mechanism. it is only available by reading index 37(DetailedDeviceStatus) or 545(BitCoded_ActiveEvents)(Données de process incertaines.Cét état n'est pas transmis par le mécanisme de gestion des événements via IO-LinkIl ist disponible uniquement en lisant l'index 37 (DetailedDeviceStatus) ou 545 (BitCoded_ActiveEvents))
36350 d / 8D FE h	Evénement de test 1	Avertissement	L'événement apparait si on met l'index 2 sur une valeur de 240. L'événement disparait si on met l'index 2 sur une valeur de 241
36351 d / 8D FF h	Test event 2 (Evénement de test 2)	Avertissement	L'événement apparait si on met l'index 2 sur une valeur de 242. L'événement disparait si on met l'index 2 sur une valeur de 243

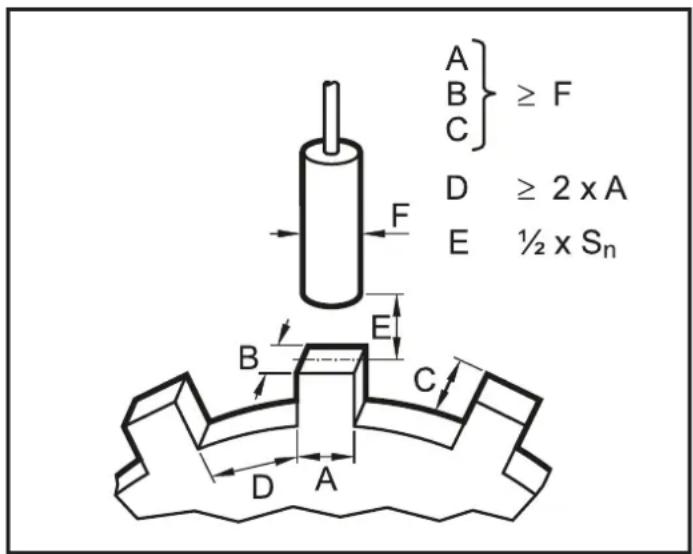

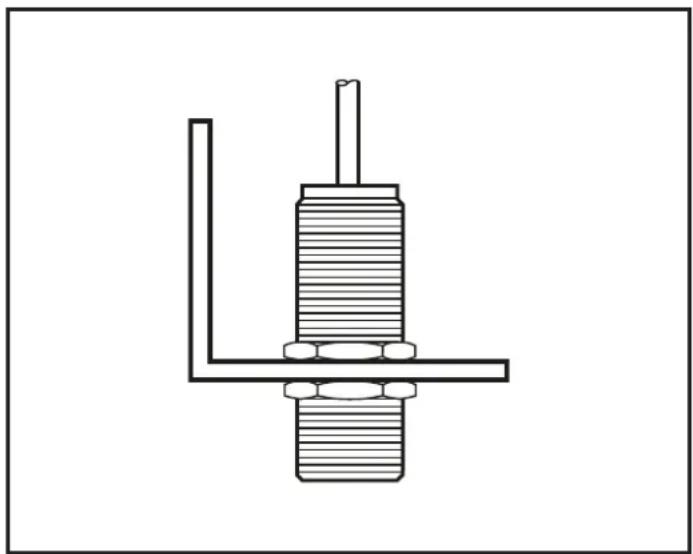

7 Montage

Principé de montage Spécifications de montage

Fixer l'appareil à l'aide d'un dispositif de fixation et le protégger contre le desserrage à l'aide des écrous fournis.
Respecter les specifications de montage ci-dessus pour assurer un fonctionnement friable.

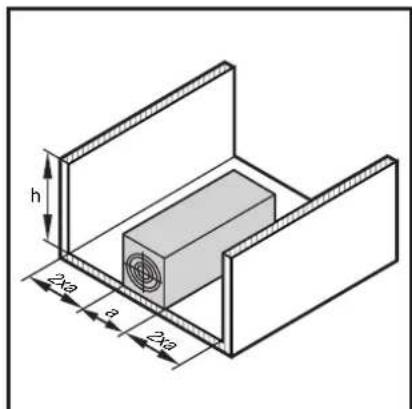

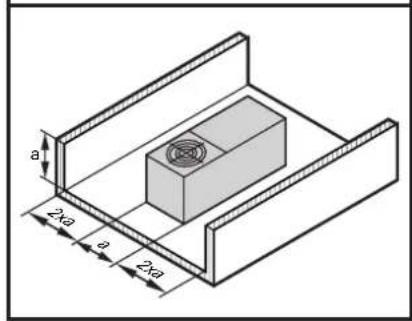

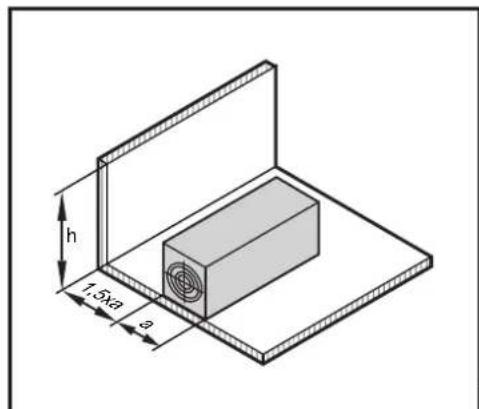

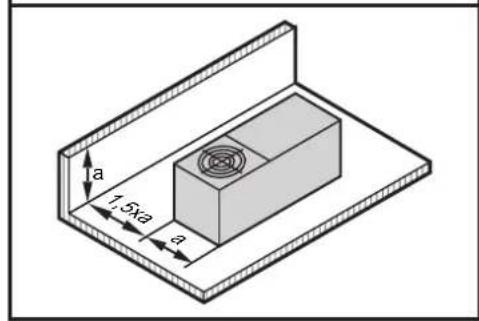

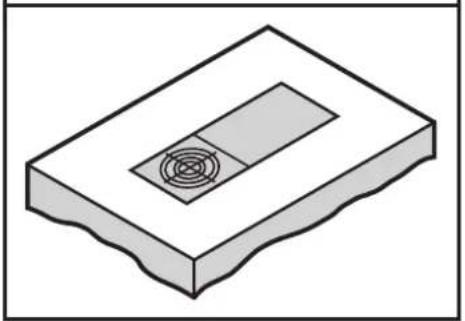

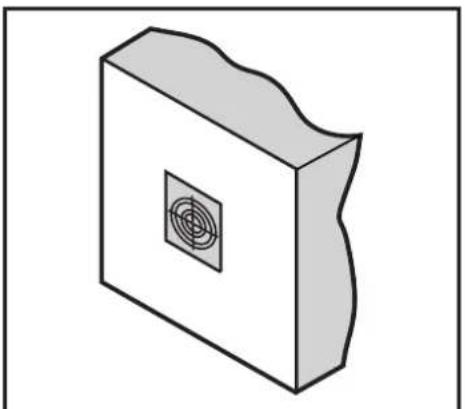

7.1 Remarques sur le montage encastré ou non encastré dans le métal

Notices de montage pour les boîtiers rectangulaires

encastré non encastré

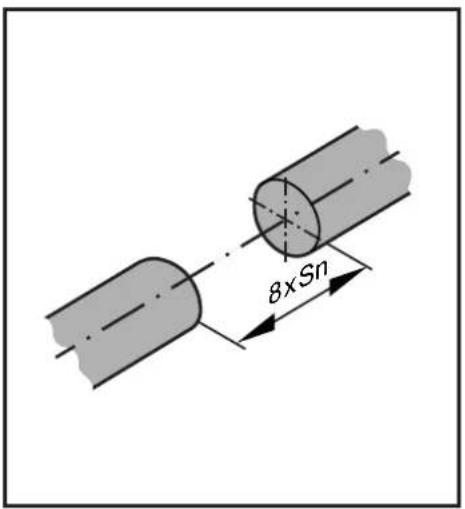

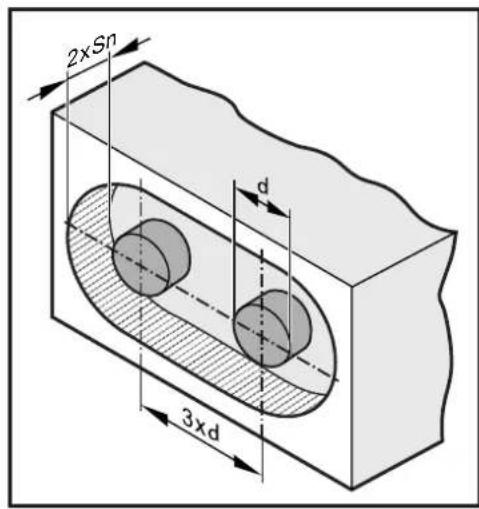

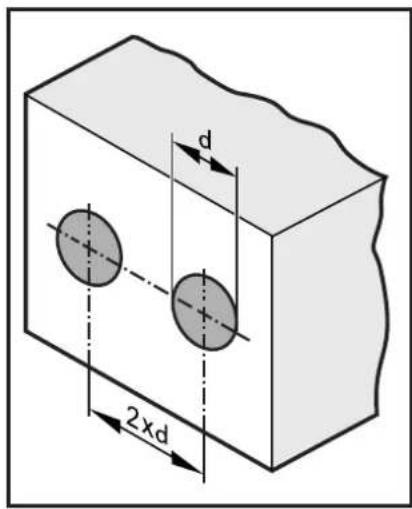

Distances minimales pour le montage d'appareils du même type (montage côte à côte)

S'applique aux détecteurs cylindriques et parallélepipediques.

encastré non encastré

Le montage côte à côte n'est possible qu'en cas de fréquences d'oscillation différentes.

FR

8 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil selon le schéma de branchement.

8.1 Schéma de branchement

1 4 3 L-

DI5033, DI5034

SIO: 4 Sortie de commutation PNP / NPN programmable via IO-Link

IO-Link: 4 Communication IO-Link

Réglage usine PNP / normalement ouvert

9 Fonctionnement

Le fonctionnement ne nécessite aucun entretien.

Respecter pour un bon fonctionnement :

Dégager la face active et l'espace libre de toute présence de dépôts métalliques ou de corps étrangers.
- Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. portables) à proximé immediate du contrôleur de vitesse de rotation.

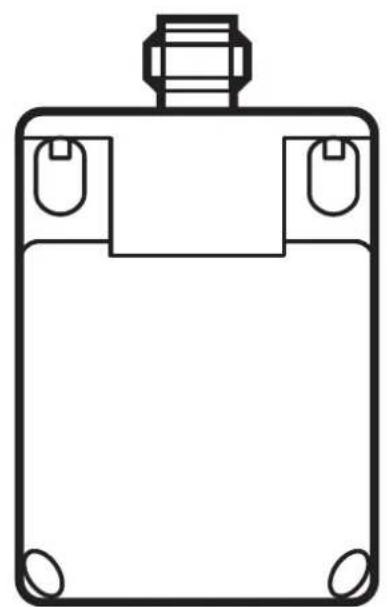

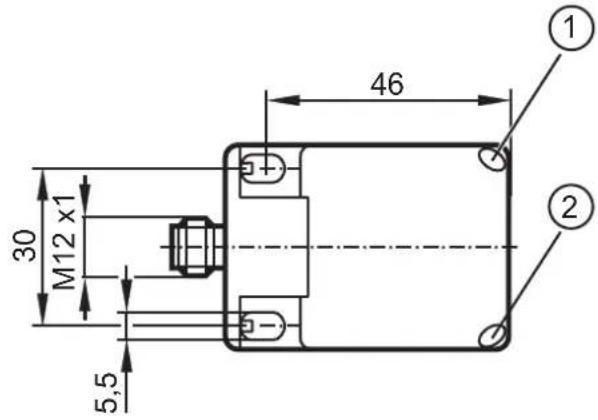

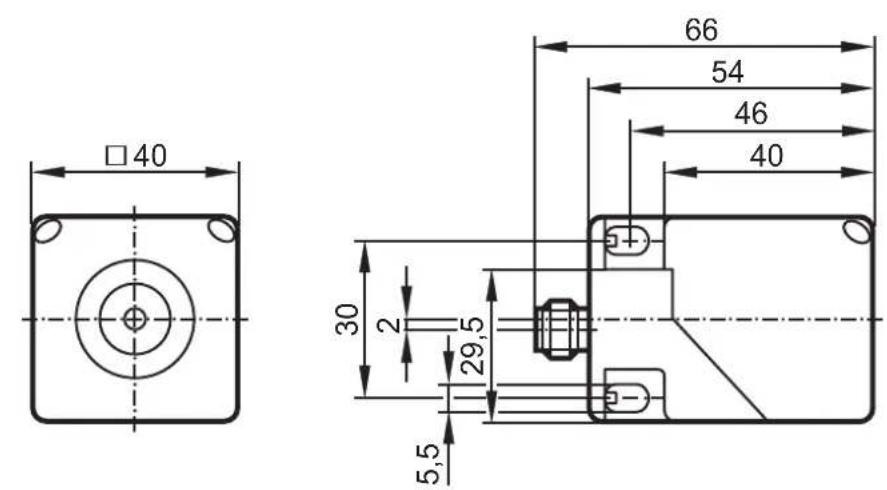

10 Schéma d'encombrement

FR

1:LED jaune
2:LED verte

Dimensions [mm]

Des fiches techniques et des déclarations de conformité CE sont disponibles sur: www.ifm.com
