FOIRE AUX QUESTIONS - SD8000 IFM

Comment réinitialiser l'IFM SD8000 ?

Pour réinitialiser l'IFM SD8000, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela restaurera les paramètres d'usine.

Que faire si l'IFM SD8000 ne s'allume pas ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de remplacer le câble ou de tester une autre prise électrique.

Comment mettre à jour le logiciel de l'IFM SD8000 ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel d'IFM. Ensuite, connectez l'appareil à votre ordinateur via USB et suivez les instructions à l'écran pour lancer la mise à jour.

Que faire si l'écran de l'IFM SD8000 reste noir ?

Si l'écran reste noir, vérifiez d'abord l'alimentation. Si l'alimentation est correcte, essayez de réinitialiser l'appareil. Si le problème persiste, contactez le support technique d'IFM.

Comment calibrer l'IFM SD8000 ?

Pour calibrer l'IFM SD8000, accédez au menu de calibration dans les paramètres de l'appareil. Suivez les instructions à l'écran pour effectuer la calibration correctement.

L'IFM SD8000 ne se connecte pas au réseau. Que faire ?

Vérifiez que les paramètres réseau sont correctement configurés. Assurez-vous que le réseau est opérationnel et que l'appareil est à portée du routeur. Redémarrez l'appareil et essayez de vous reconnecter.

Y a-t-il une garantie pour l'IFM SD8000 ?

Oui, l'IFM SD8000 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Vérifiez les conditions spécifiques de votre garantie dans le manuel d'utilisation.

Comment nettoyer l'IFM SD8000 ?

Pour nettoyer l'IFM SD8000, utilisez un chiffon doux et légèrement humide. Évitez d'utiliser des produits chimiques agressifs ou des abrasifs qui pourraient endommager l'appareil.

MODE D'EMPLOI SD8000 IFM

Notice d'utilisation

Compteur d'air comprimé

efector300®

SD8000

FR

1 Remarque préliminaire ....4

1.1 Symboles utilisés....4

2 Consignes de sécurité ....4

3 Fonctionnement et caractéristiques....5

4 Fonction....5

4.1 Traitement des signaux de mesure ....5
4.2 Surveillance du débit 6
4.3 Contrôle de quantités consommées (fonction totalisateur) ......6

4.3.1 Contrôle de quantités consommées avec sortie d'impulsions......6
4.3.2 Contrôle de quantités consommées avec compteur à présélection .....7

4.4 Surveillance de température....7
4.5 Surveillance du débit ou de la température / fonction de commutation......7
4.6 Contrôle du débit ou de la température / fonction analogique....8
4.7 Réglage des conditions normalisées du débit de volume .....9
4.8 Suppression de faibles débits (LFC) 9

5 Montage....10

5.1 Lieu de montage....10
5.2 Conditions de montage....10
5.3 Position de montage....11

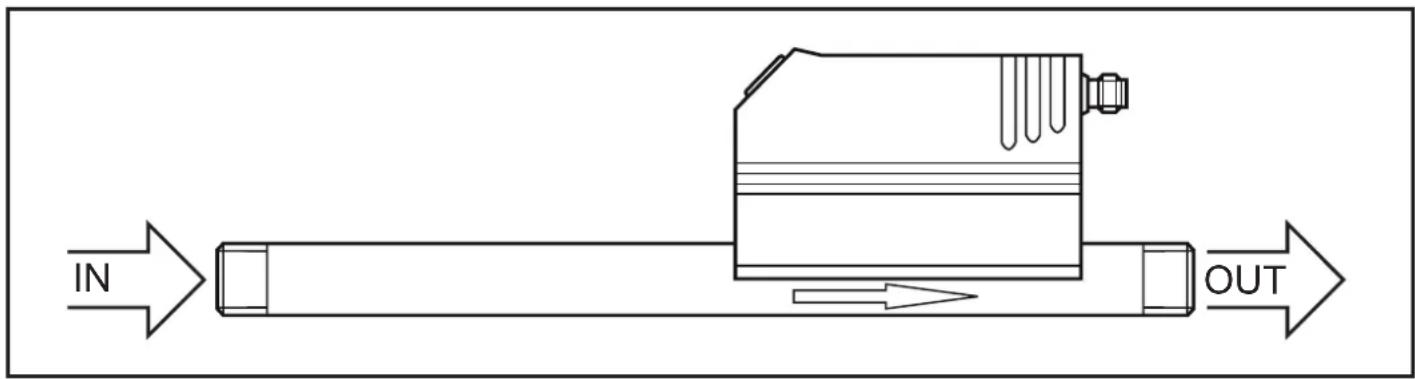

5.4 Montage dans des tuyaux 11

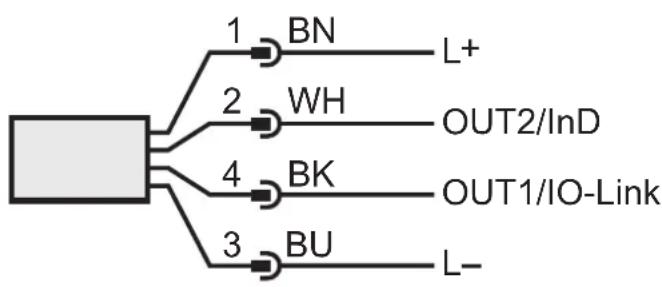

6 Raccordement électrique....12
7 Eléments de service et d'indication .... 13
8 Menu....14

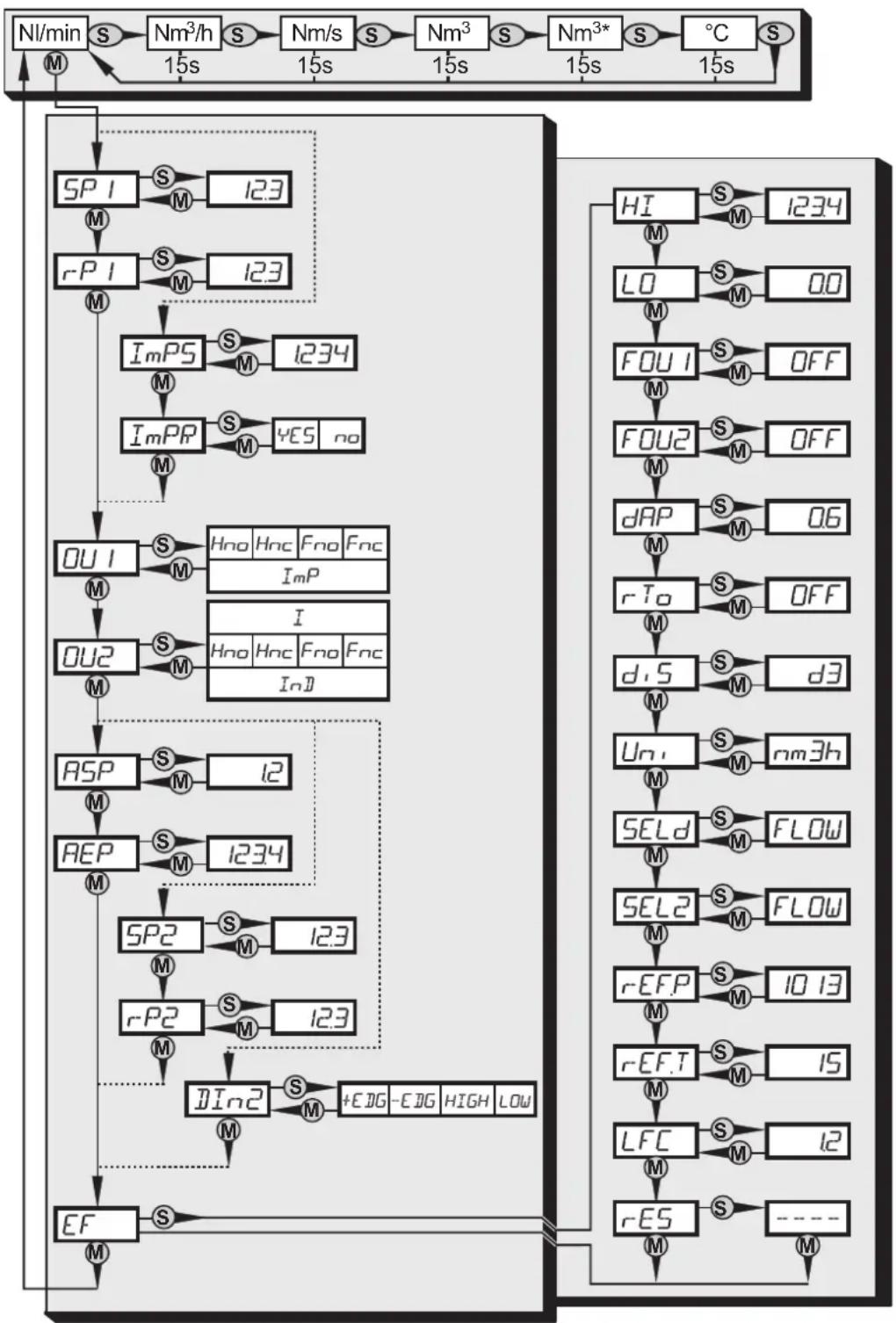

8.1 Structure de menu....14
8.2 Explication du menu 15

9 Paramétrage....16

9.1 Paramétrage général....16
9.2 Réglages pour la surveillance du débit....18

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1......18
9.2.2 Réglages pour le contrôle des valeurs limites avec OUT2....19
9.2.3 Mise à l'échelle de la valeur analogique pour le débit....19

9.3 Réglages pour le contrôle des quantités consommées....19

9.3.1 Réglages pour le contrôle de quantité par sortie d'impulsions .....19
9.3.2 Réglages pour le contrôle de quantité par compteur à présélection ..19
9.3.3 Réglages pour la remise à zéro du compteur contrôlée par le programme ....20
9.3.4 Désactiver la remise à zéro du compteur....20
9.3.5 Configurer la remise à zéro du compteur par un signal externe.....20

9.4 Réglages pour la surveillance de la température ....20

9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2....20
9.4.2 Mise à l'échelle de la valeur analogique pour la température .....21

9.5 Réglages par l'utilisateur (option) 21

9.5.1 Réglage de l'unité de mesure standard pour le débit....21
9.5.2 Configuration de l'affichage standard .....21
9.5.3 Réglage de l'amortissement des valeurs mesurées....21
9.5.4 Réglage du comportement des sorties en cas de défaut ......22
9.5.5 Régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent ....22
9.5.6 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent ....22
9.5.7 Régler la suppression de faibles débits....22

9.6 Fonctions de service....22

9.6.1 Lire les valeurs min. et max. pour le débit....22
9.6.2 Restaurer les réglages usine....23

9.7 Réglage du compteur à présélection / de la valeur d'impulsions (ImPS) ....23

10 Fonctionnement....25

10.1 Lecture des valeurs de paramètres réglées ....25
10.2 Changement d'unité en mode Run 25
10.3 Messages d'erreur....26
10.4 Conditions générales de fonctionnement ......26

11 Données techniques et schéma d'encombrement....26
12 Réglage usine....27

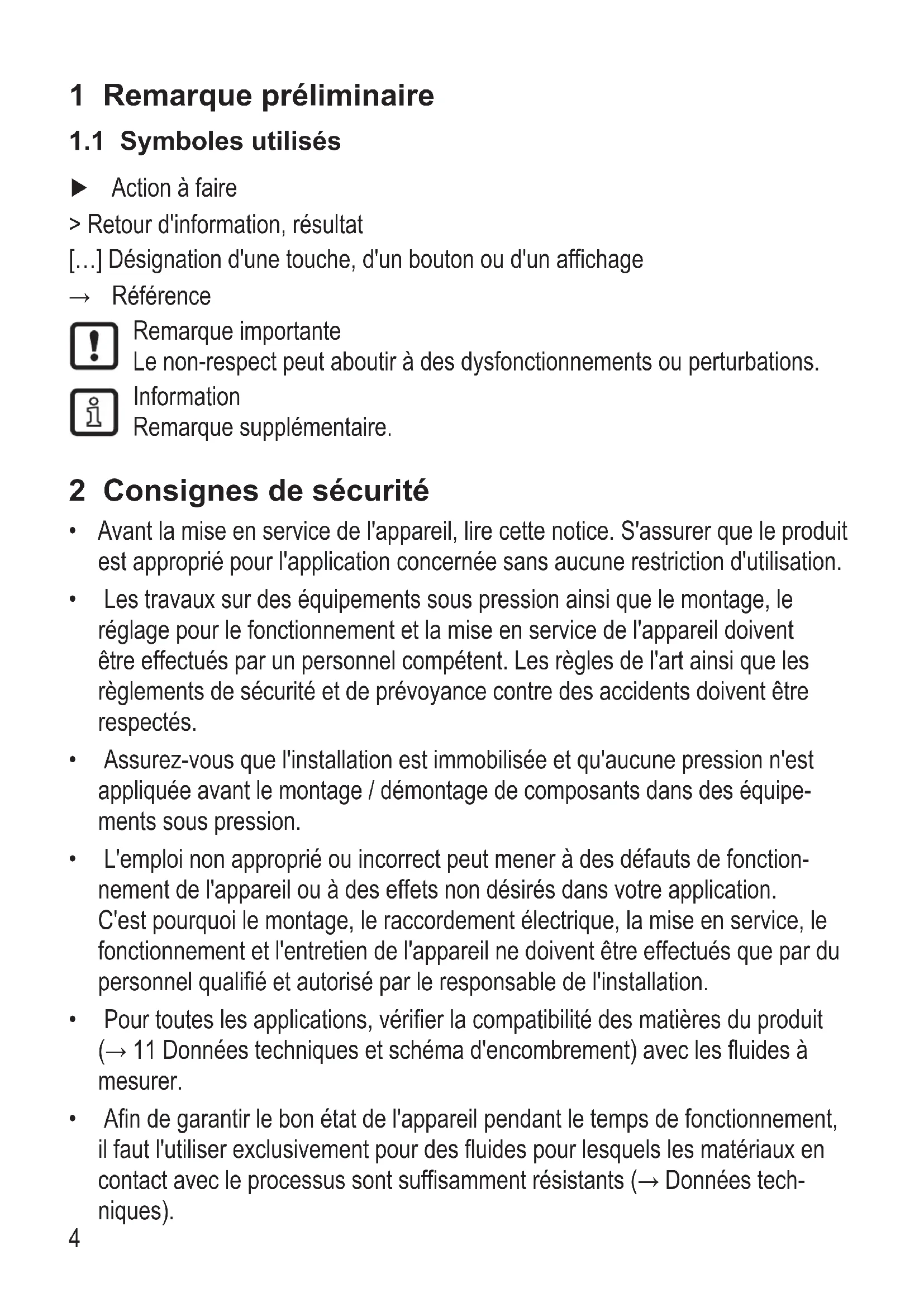

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Les travaux sur des équipements sous pression ainsi que le montage, le réglage pour le fonctionnement et la mise en service de l'appareil doivent être effectués par un personnel compétent. Les règles de l'art ainsi que les règlements de sécurité et de prévoyance contre des accidents doivent être respectés.
• Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est appliquée avant le montage / démontage de composants dans des équipements sous pression.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit (→ 11 Données techniques et schéma d'encombrement) avec les fluides à mesurer.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).

- Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.

3 Fonctionnement et caractéristiques

L'appareil surveille le débit d'un volume normalisé d'air comprimé.

Il détecte les 4 paramètres process vitesse, débit, quantité consommée et température du fluide.

• Application : installations d'air comprimé.
- Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%.
- D'autres conditions normalisées peuvent être réglées pour l'appareil (→ 9.5.5 et 9.5.6).
- Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent.
- Directive sur les équipements souspression (DESP) : Les appareils avec longueur de mesure correspondent à l'article 3 paragraphe (3) de la directive 97/23/CE et ont été conçus et fabriqués pour des gaz stables du groupe de fluides 2 selon les règles de l'art.

4 Fonction

4.1 Traitement des signaux de mesure

• L'appareil affiche les valeurs process actuelles.
• Il génère 2 signaux de sortie selon le paramétrage.

OUT1: 4 options de sélection

Signal de commutation pour la valeur limite du débit ..... (→ 9.2.1)

ou signal de commutation pour la valeur limite de la vitesse du débit (→ 9.2.1)

ou séquence d'impulsions pour compteur volumétrique .... (→ 9.3.1)

ou signal de commutation pour compteur à présélection ..... (→ 9.3.2)

OUT2 : 6 options de sélection

Signal de commutation pour la valeur limite du débit ..... (→ 9.2.2)

ou signal de commutation pour la valeur limite de la vitesse du débit (→ 9.2.2)

ou signal de commutation pour la valeur limite de la température ..... (→ 9.4.1)

ou signal analogique pour le débit ..... (→ 9.2.3)

ou signal analogique pour la vitesse du débit .... (→ 9.2.3)

ou signal analogique pour la température .... (→ 9.4.2)

OUT2 (broche 2) peut être utilisée comme entrée

au lieu de sortie pour un signal de remise à zéro :....(→ 9.3.5)

4.2 Surveillance du débit

Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont évalués par l'électronique.

• 2 signaux de commutation pour des valeurs limites de débit peuvent être fournis (sortie 1 et sortie 2). Fonctions de commutation → 4.5.
• Un signal analogique (4...20 mA) proportionnel au débit est fourni sur la sortie 2. Fonctions analogiques → 4.6.

4.3 Contrôle de quantités consommées (fonction totalisateur)

L'appareil dispose d'un compteur volumétrique interne. Il additionne la valeur du débit continuellement. La somme correspond à la quantité actuelle consommée depuis la dernière remise à zéro.

• La valeur actuelle du compteur peut être affichée.
- En plus, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur peut aussi être affichée.
Le compteur sauvegarde la quantité consommée additionnée toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être 10 minutes au maximum.
- Débordement : si la valeur maximale est dépassée (9 999 999 Nm ^3 ), le compteur est remis à 0.

Le compteur peut être remis à zéro comme suit :

• Reset manuel (→ 9.3.3).
• Reset automatique contrôlé en fonction du temps (→ 9.3.3).
  • Signal d'entrée externe sur broche 2 ( 9.3.5).

4.3.1 Contrôle de quantités consommées avec sortie d'impulsions

La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte.

4.3.2 Contrôle de quantités consommées avec compteur à présélection

2 types de contrôle sont possibles :

- Contrôle de quantité dépendante du temps.

• Réglages : [ImPS] = quantité X, [ImPR] = [no], [rTo] = durée t.
• Si la quantité X est atteinte pendant t, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rED.T].

Dans ce cas, la remise à zéro du totalisateur contrôlée en fonction du temps n'est pas effectuée si [ImPS] = quantité X est dépassée.

- Si la quantité X n'est pas atteinte après l'écoulement du temps t, le compteur est remis à zéro automatiquement et le comptage recommence ; la sortie 1 ne commute pas.

FR

- Contrôle de quantité indépendante du temps.

• Réglages : [ImPS] = quantité X, [ImPR] = [no], [rTO] = [OFF].
• Si la quantité X est atteinte, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rED.T].

4.4 Surveillance de température

• Un signal de commutation peut être fourni pour des valeurs limites de température sur la sortie 2. Fonctions de commutation → 4.5.
• Un signal analogique proportionnel à la température (4...20 mA) peut être fourni sur la sortie 2. Fonctions analogiques → 4.6.

4.5 Surveillance du débit ou de la température / fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

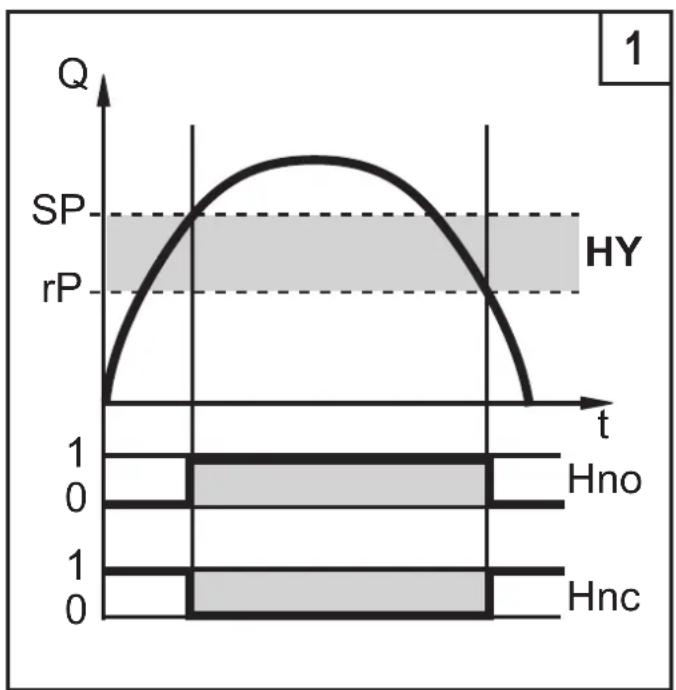

• Fonction hystérésis / normalement ouvert (fig. 1) : [OUx] = [Hno].
• Fonction hystérésis / normalement fermé (fig. 1) : [OUx] = [Hnc].

D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx) avec la différence souhaitée. Prendre en compte : si SPx est modifié, rPx change automatiquement, la distance reste inchangée.

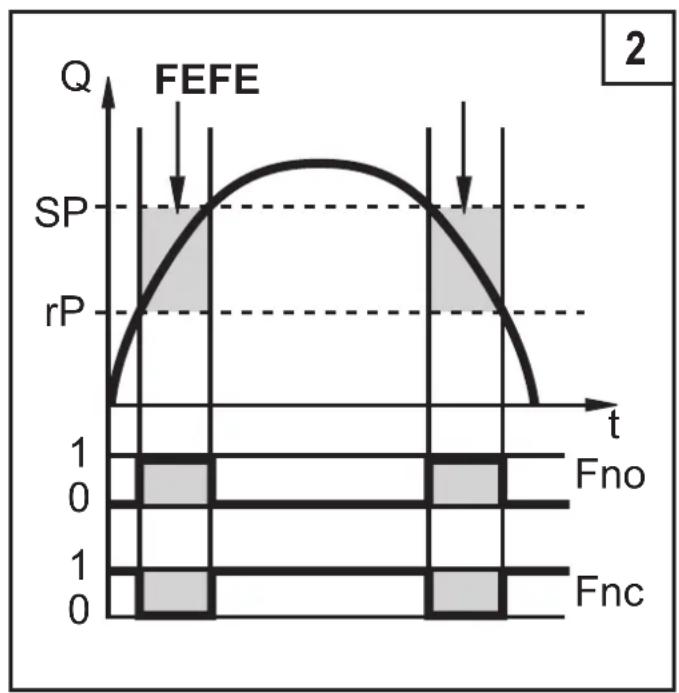

• Fonction fenêtre / normalement ouvert (fig. 2) : [OUx] = [Fno].
• Fonction fenêtre / normalement fermé (fig. 2) : [OUx] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx.SPx = valeur supérieure, rPx = valeur inférieure.

HY = hystérésis ; FE = fenêtre

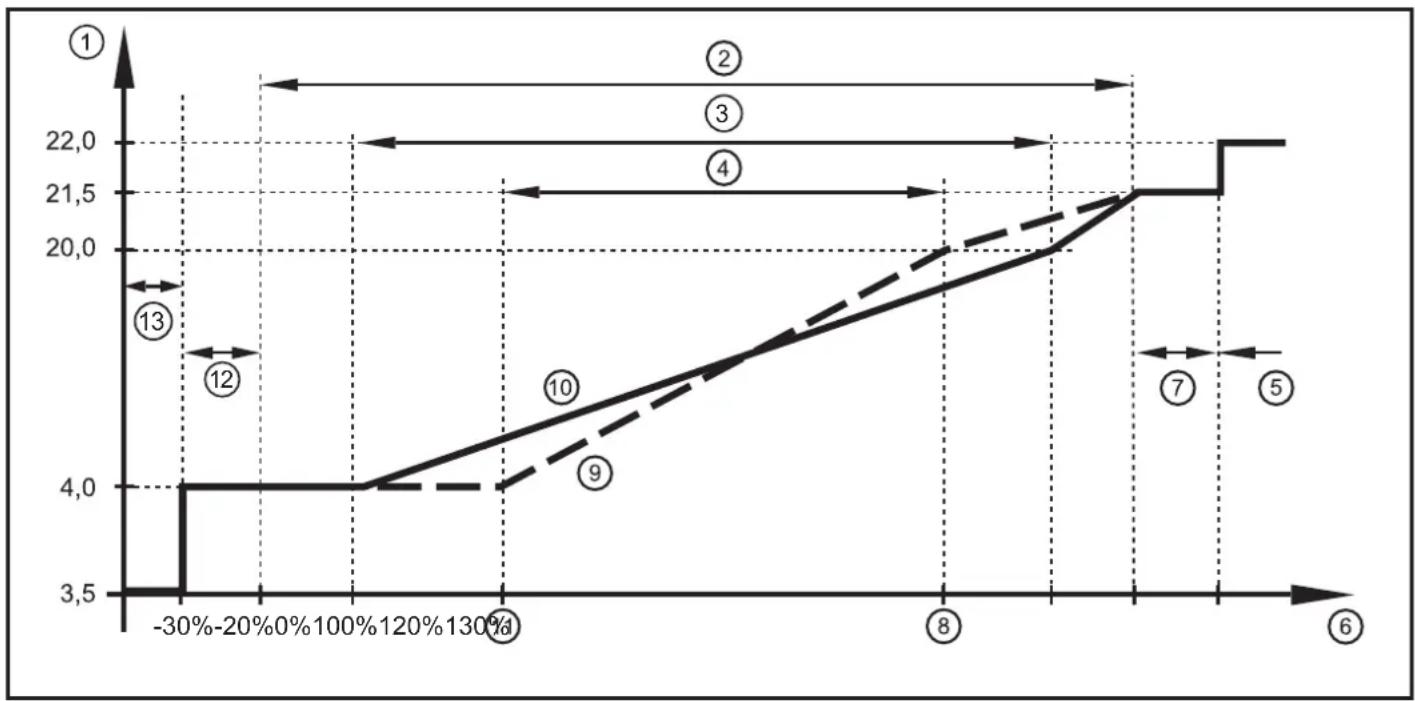

4.6 Contrôle du débit ou de la température / fonction analogique

Caractéristique de la sortie analogique selon la norme CEI 60947-5-7
1: Courant de sortie en mA
2: Plage de fonctionnement
3: Etendue de mesure
4: Plage entre la valeur minimum et la valeur maximum de la sortie analogique
5: Le message d'erreur [Err.] est affiché
6: Valeur finale de l'étendue de mesure (VEM)
7: Le message d'erreur [OL] est affiché (= overload)

8: Valeur maximum de la sortie analogique (AEP) : détermine à quelle valeur mesurée le signal de sortie est 20 mA.
9: Valeur du signal analogique si la valeur minimum de la sortie analogique est décalée
10 : Valeur du signal analogique en cas de réglage usine
11 : Valeur minimum de la sortie analogique (ASP) : détermine à quelle valeur mesurée le signal de sortie est 4 mA.
12 : Le message d'erreur [UL] est affiché (= underload)
13 : Le message d'erreur [Err.] est affiché

Distance minimum entre ASP et AEP = 25 % de la valeur finale de l'étendue de mesure.

4.7 Réglage des conditions normalisées du débit de volume

L'appareil est réglé à un débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%.

L'appareil peut être réglé à d'autres conditions normalisées :

• Le point de menu [rEF.P] permet de régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent (→ 9.5.5).
• Le point de menu [rEF.T] permet de régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent (→ 9.5.6).

4.8 Suppression de faibles débits (LFC)

Cette fonction permet de supprimer de faibles débits ( 9.5.7). Des débits inférieurs à la valeur LFC n'ont pas d'effet sur l'affichage et les signaux de sortie.

Exemple : si LFC = 0,5 est réglé, les débits inférieurs à 0,5 Nm³/h sont supprimés.

5 Montage

Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

5.1 Lieu de montage

• Derrière le sécheur frigorifique / à proximité de la charge.
- Si l'air comprimé est distribué dans le tuyau principal par des tuyaux parallèles, l'appareil doit être monté dans le tuyau principal.
- Le montage après l'unité de maintenance est également possible (si de l'huile est utilisée pour des charges, l'appareil doit être monté avant le lubrificateur).

5.2 Conditions de montage

Afin de réaliser la précision de mesure spécifiée, les conditions de montage suivantes doivent être respectées : Longueurs d'entrée/sortie définies, superficie de la section du débit définie, profondeur d'immersion fixe et positionnement exact des éléments de mesure.

A la livraison, l'appareil est monté sur une longueur de mesure satisfaisant à ces conditions.

En cas de perturbations sur le côté d'entrée, des longueurs droites supplémentaires (B) sont recommandées :

	Modifications du diamètre du tuyau B = 5 x diamètre du tuyau
	Coude 90° B = 5 x diamètre du tuyau
	Deux coudes 90°, un plan B = 10 x diamètre du tuyau
	Deux coudes 90°, deux plans B = 15 x diamètre du tuyau
	Vanne, coulisseau B = 35 x diamètre du tuyau

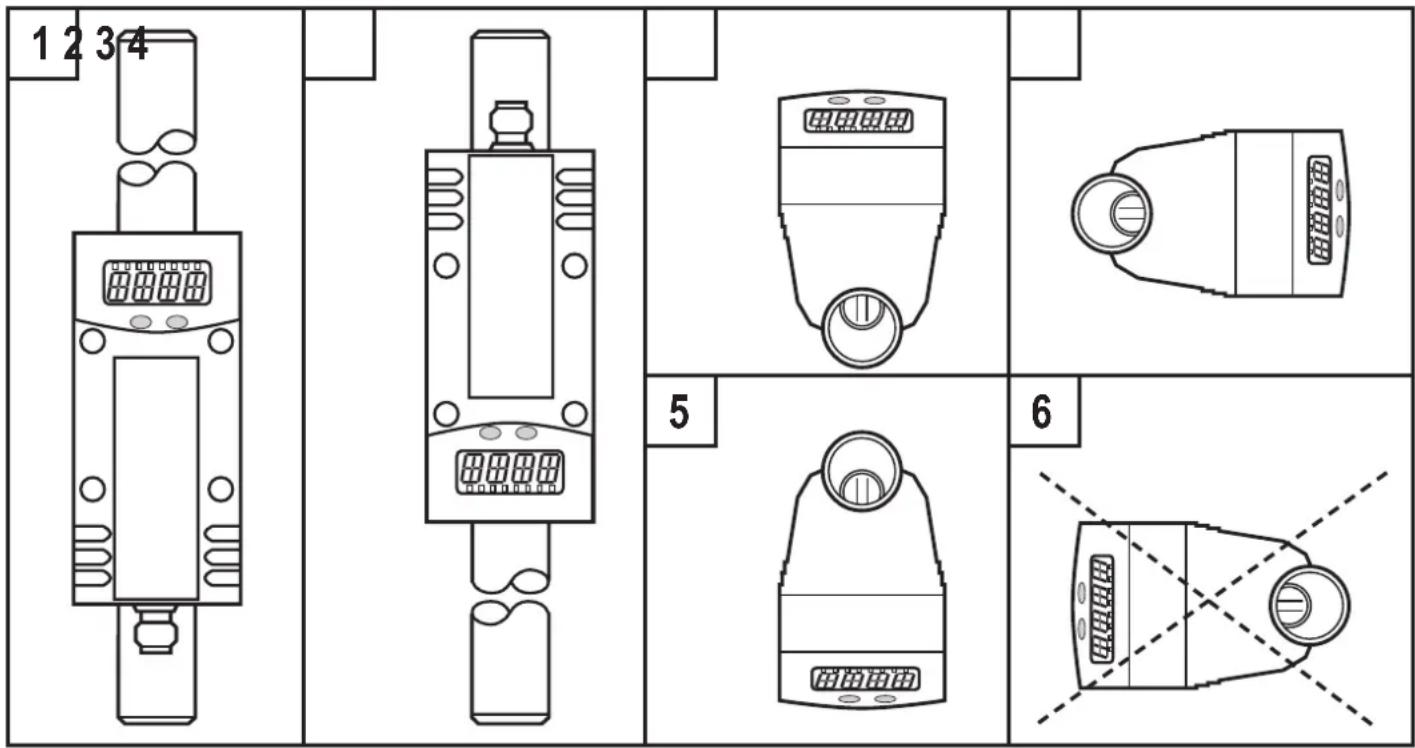

5.3 Position de montage

• Positions de montage permises : longueur de mesure verticale, toute position (fig. 1,2) ; longueur de mesure horizontale, appareil vertical (fig. 3, 5) ; appareil au côté, longueur de mesure à gauche (fig. 4).
• Ne pas utiliser la position de montage montrée dans la fig. 6 (appareil au côté, longueur de mesure à droite). En cas de débit faible, la précision de mesure spécifiée ne peut pas être respectée.

1 2 3 4 5 6

5.4 Montage dans des tuyaux

▶ Insérer l'appareil dans le tuyau selon le sens du débit (voir flèche sur l'appareil) et serrer.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Broche 1 Ualim+
Broche 3 Ualim-
Broche 4(OUT1)	Signal de commutation : valeurs limites pour le débit.Signal de commutation : le compteur volumétrique a atteint la valeur présélectionnée.Impulsions : 1 impulsion chaque fois que le débit présélectionné est atteint.Voie de données pour la communication bidirectionnelle.IO-Link.
Broche 2(OUT2/InD)	Signal de commutation : valeurs limites pour le débit.Signal de commutation : valeurs limites pour la température.Signal analogique pour le débit.Signal analogique pour la température.Entrée pour le signal "remise à zéro compteur".

Couleurs des fils conducteurs des connecteurs femelles ifm :
1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

7 Eléments de service et d'indication

①23456 Nl/min Nm³/h Nm/s Nm³ °C 10³ SP2 SP1 ⑧ ⑨ Mode/EnterSet ⑩ ⑪

1 à 8 : LED indicatrices

- LED 1 (verte) = débit actuel en Normo litre / minute (NI/min).- LED 2 (verte) = débit actuel en Normo mètre cube / heure ( Nm^3/h ).- LED 3 (verte) = débit actuel en Normo mètre / seconde (Nm/s).- LED 4 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube ( Nm^3 ).- LED 4 (verte) clignotante = quantité consommée avant le dernier reset en Normo mètres cube ( Nm^3 ).- LED 4 (verte) et 6 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube (valeurs > 9999 sont affichées en mode exponentiel 10^3 ).- LED 4 (verte) et 6 (verte) clignotantes = quantité consommée avant le dernier reset en Normo mètres cube 10^3 (valeurs > 9999 sont affichées en mode exponentiel 10^3 ).- LED 5 (verte) = température du fluide actuelle en °C.- LED 7 (jaune) = état de commutation de la sortie correspondante (LED affiche l'état de l'entrée même en cas d'un reset externe actif)- LED 8 (jaune) = état de commutation de la sortie correspondante.

9: Affichage alphanumérique, 4 digits

- Affichage du débit actuel (pour le réglage [Uni] = [Lmin] ou [nm3h] et [SELd] = [FLOW]).- Affichage de la vitesse actuelle du débit (pour le réglage [Uni] = [nmS] et [SELd] = [FLOW]).- Affichage de la valeur du compteur (pour le réglage [SELd] = [TOTL]).- Affichage de la température du fluide actuelle (pour le réglage [SELd] = [TEMP]).- Affichage des paramètres et valeurs de paramètres.

10 : Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

11 : Bouton Set

- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).- Changement d'unité d'affichage en mode de fonctionnement normal (mode Run).

8 Menu

8.1 Structure de menu

    M["SP1"] --> N["S"]
    N --> O["M"]
    O --> P["123"]
    P --> Q["rP1"]
    Q --> R["S"]
    R --> S["M"]
    S --> T["123"]
    T --> U["ImpS"]
    U --> V["S"]
    V --> W["M"]
    W --> X["1234"]
    X --> Y["ImpR"]
    Y --> Z["S"]
    Z --> AA["M"]
    AA --> AB["YES no"]

    AC["OU1"] --> AD["S"]
    AD --> AE["M"]
    AE --> AF["Hno Hnc Fno Fnc"]
    AF --> AG["Imp"]

    AH["OU2"] --> AI["S"]
    AI --> AJ["M"]
    AJ --> AK["Hno Hnc Fno Fnc"]
    AK --> AL["InD"]

    AM["RSP"] --> AN["S"]
    AN --> AO["M"]
    AO --> AP["12"]

    AQ["AEP"] --> AR["S"]
    AR --> AS["M"]
    AS --> AT["1234"]

    AU["SP2"] --> AV["S"]
    AV --> AW["M"]
    AW --> AX["123"]

    AY["rP2"] --> AZ["S"]
    AZ --> BA["M"]
    BA --> BB["123"]

    BC["DIn2"] --> BD["S"]
    BD --> BE["M"]
    BE --> BF["+EDG-EDG HIGH LOW"]

    BG["EF"] --> BH["S"]

    BI["HI"] --> BJ["S"]
    BJ --> BK["M"]
    BK --> BL["1234"]

    BM["LO"] --> BN["S"]
    BN --> BO["M"]
    BO --> BP["00"]

    BQ["FOU1"] --> BR["S"]
    BR --> BS["M"]
    BS --> BT["OFF"]

    BU["FOU2"] --> BV["S"]
    BV --> BW["M"]
    BW --> BX["OFF"]

    BY["dAP"] --> BZ["S"]
    BZ --> CA["M"]
    CA --> CB["06"]

    CC["rTo"] --> CD["S"]
    CD --> CE["M"]
    CE --> CF["OFF"]

    DG["d,S"] --> DE["S"]
    DE --> DF["M"]
    DF --> DG

    DG --> DGb["Uo1"]
    DGb --> DGc["S"]
    DGc --> DGd["nm3h"]

    DGd --> DGd1["SELd"]
    DGd1 --> DGd2["S"]
    DGd2 --> DGd3["FLOW"]

    DGd --> DGd2["SEL2"]
    DGd2 --> DGd3["S"]
    DGd3 --> DGd4["FLOW"]

    DGd --> DGdF["rEFP"]
    DGf["rEFT"] --> GF["S"]
    GF --> GF1["10 13"]

    DGf --> GF2["S"]
    GF2 --> GF3["10 15"]

    DGf --> GF3["LFC"] --> GF4["S"]
    GF4 --> GF5["S"]
    GF5 --> GF6["LFC"] --> GF7["S"]
    GF7 --> GF8["12"]

    DGf --> GF9["rES"] --> GF10["S"]
    GF10 --> GF11["S"]

    GF11 --> GF12[- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333

• Ⓜ = [Mode/Enter] / Ⓢ = [Set]
- Nm^3 = valeur actuelle du compteur en Nm^3 / Nm^3* = valeur du compteur sauvegardée en Nm
- Les valeurs de paramètres sous forme de chiffres sont des réglages usine ou des exemples au hasard.

8.2 Explication du menu

SP1/rP1 Valeur	lime supérieure / inférieure pour le débit.
ImPS Valeur	d'impulsions.
ImPR	Répétition d'impulsions active (= sortie d'impulsions) ou pas active (= fonction compteur à présélection).
OU1	Fonction de sortie pour OUT1 (débit ou quantité consommée):- signal de commutation pour les valeurs limites : fonction hystérésis ou fenêtre, soit en normalement ouvert soit en normalement fermé.- impulsion ou signal de commutation pour le compteur volumétrique.
OU2	Fonction de sortie pour OUT2 (débit ou température):- signal de commutation pour les valeurs limites : fonction hystérésis ou fenêtre, soit en normalement ouvert soit en normalement fermé.- signal analogique : 4-20 mA [I].
	Comme alternative : configurer OUT2 (broche 2) comme entrée pour le signal reset externe: réglage : [OU2] = [InD].
SP2/rP2 Valeur	lime supérieure / inférieure pour le débit ou la température.
ASP / AEP	Valeur initiale analogique / valeur finale analogique pour le débit ou la température.
Dln2 Configuration de l'entrée (broche 2) pour la remise à zéro du compteur.
EF Fonctions étendues / accès au niveau de menu 2.
HI / LO	Mémoire valeur maximum / minimum pour le débit.
FOU1	Comportement de la sortie 1 en cas d'un défaut interne.
FOU2	Comportement de la sortie 2 en cas d'un défaut interne.
dAP	Amortissement des valeurs mesurées / constante d'amortissement en secondes.
rTo	Remise à zéro du compteur : remise à zéro manuelle / contrôlée en fonction du temps.
diS	Fréquence de rafraîchissement et orientation de l'affichage.
Uni	Unité de mesure standard pour le débit : NI/min, Nm^3/h ou Nm/s.
SELd	Unité de mesure standard de l'affichage : valeur du débit, valeur du compteur ou température du fluide.
SEL2	Quantité mesurée standard pour l'évaluation par OUT2:- signal valeur limite ou signal analogique pour le débit.- signal valeur limite ou signal analogique pour la température.
rEF.P	Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.
rEF.T	Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.
LFC	Suppression de faibles débits (Low flow cut-off).
rES	Récupérer les réglages de base effectués en usine.

9 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

▶ S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation.

Un outil de paramétrage avec possibilité IO-Link, comme par ex. le programme de service FDT ifm Container offre les options suivantes :

• Lire les valeurs process actuelles.
• Lire, modifier, sauvegarder tous les paramètres actuels réglés et les transmettre à d'autres appareils du même type.

Le catalogue des objets DTM disponibles, IO-Link Device Description (IODD) et le programme de service FDT ifm Container sont disponibles à www.ifm.com → Support → Téléchargement.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

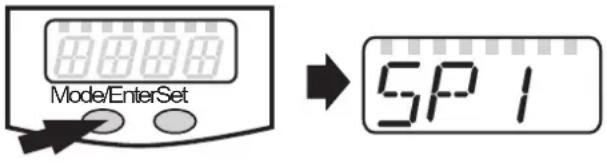

1	Sélectionner le paramètre▶ Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.

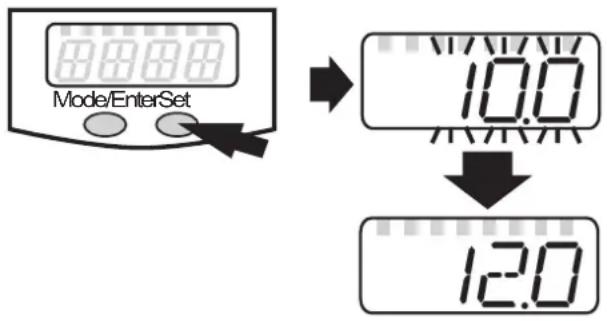

2	Régler la valeur du paramètre► Appuyer sur [Set] et le maintenir appuyé.> La valeur actuelle du réglage clignote pendant 5 s.> Après 5 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintenant appuyé.
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur de paramètre► Appuyer brièvement sur [Mode/Enter].> Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est sauvegardée.
Réglage d'autres paramètres► Recommencer par l'étape 1.
Terminer le paramétrage► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, alternativement attendre 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2).> L'appareil se remet en mode de fonctionnement.

• Si [S.Loc] est affiché lors de l'essai de modifier une valeur de paramètres, une communication IO-Link est active (blocage temporaire) ou le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
• Changement du niveau de menu 1 au niveau de menu 2 :

► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché.

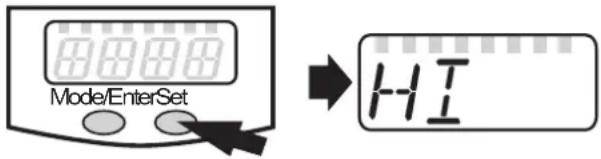

► Appuyer brièvement sur [Set].> Le premier paramètre du sous-menu est affiché (ici : [HI]).

• Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

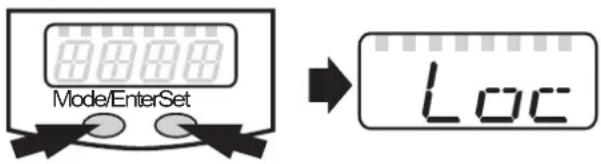

► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [Loc] est affiché.
Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres.

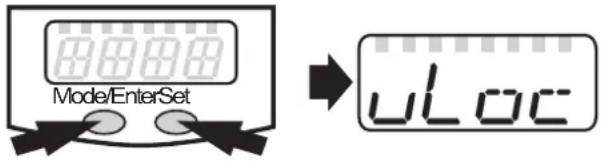

Pour déverrouiller :► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [uLoc] est affiché.

A la livraison : non verrouillé

- Timeout :

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Réglages pour la surveillance du débit

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1).► Sélectionner [OU1] et régler la fonction de commutation.- [Hno] = fonction hystérésis / normalement ouvert- [Hnc] = fonction hystérésis / normalement fermé- [Fno] = fonction fenêtre / normalement ouvert- [Fnc] = fonction fenêtre / normalement fermé► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute.► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée.

9.2.2 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1).► Sélectionner [SEL2] et régler [FLOW].► Sélectionner [OU2] et régler la fonction de commutation.- [Hno] = fonction hystérésis / normalement ouvert- [Hnc] = fonction hystérésis / normalement fermé- [Fno] = fonction fenêtre / normalement ouvert- [Fnc] = fonction fenêtre / normalement fermé► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute.► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée.

9.2.3 Mise à l'échelle de la valeur analogique pour le débit

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1).► Sélectionner [SEL2] et régler [FLOW].► Sélectionner [OU2] et régler la fonction.- [I] = un signal de courant proportionnel au débit (4...20 mA)► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie.► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie.

9.3 Réglages pour le contrôle des quantités consommées

9.3.1 Réglages pour le contrôle de quantité par sortie d'impulsions

► Sélectionner [OU1] et régler [ImP].► Sélectionner [ImPS] et régler le débit pour lequel 1 impulsion est fournie (→ 9.7).► Sélectionner [ImPR] et régler [YES].> La répétition d’impulsions est active. La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte.

9.3.2 Réglages pour le contrôle de quantité par compteur à présélection

► Sélectionner [OU1] et régler [lmP].► Sélectionner [lmPS] et régler le débit pour lequel la sortie 1 commute (→ 9.7).► Sélectionner [lmPR] et régler [no].> La répétition d’impulsions n’est pas active. La sortie commute quand la valeur réglée en [lmPS] est atteinte. Elle reste commutée jusqu’à ce que le compteur soit remis à zéro.

9.3.3 Réglages pour la remise à zéro du compteur contrôlée par le programme

► Sélectionner [rTo] et continuer avec a) ou b)a) Remettre à zéro le compteur manuellement► Appuyer sur [Set] jusqu'à ce que [rES.T] soit affiché, puis appuyer brièvement sur [Mode/Enter].b) Saisir la valeur pour une remise à zéro contrôlée en fonction du temps► Appuyer sur [Set] jusqu'à ce que la valeur souhaitée soit affichée (intervalles de 1 heure jusqu'à 8 semaines), puis appuyer brièvement sur [Mode/Enter].► Appuyer sur [Set] jusqu'à ce que [rES.T] soit affiché, puis appuyer brièvement sur [Mode/Enter].

r- To

9.3.4 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler [OFF]. Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).Débordement : si la valeur maximale est dépassée (9 999 999 Nm3), le compteur est remis à 0.

r- To

9.3.5 Configurer la remise à zéro du compteur par un signal externe

► Sélectionner [OU2] et régler [InD].► Sélectionner [Din2] et régler le signal reset.- [HIGH] = reset avec signal haut- [LOW] = reset avec signal bas- [+EDG] = reset pour le front montant- [-EDG] = reset pour le front descendant

OU2II n2

La LED 7 ( 7 Eléments de service et d'indication) affiche l'état de l'entrée même en cas d'un reset externe actif.

9.4 Réglages pour la surveillance de la température

9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner [SEL2] et régler [TEMP].► Sélectionner [OU2] et régler la fonction de commutation.- [Hno] = fonction hystérésis / normalement ouvert- [Hnc] = fonction hystérésis / normalement fermé- [Fno] = fonction fenêtre / normalement ouvert- [Fnc] = fonction fenêtre / normalement fermé► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute.► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée.

9.4.2 Mise à l'échelle de la valeur analogique pour la température

► Sélectionner [SEL2] et régler [TEMP].► Sélectionner [OU2] et régler la fonction.- [I] = un signal de courant proportionnel à la température (4...20 mA)► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie.► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie.

SEL2OU2ASPAEP

9.5 Réglages par l'utilisateur (option)

9.5.1 Réglage de l'unité de mesure standard pour le débit

► Sélectionner [Uni] et régler l'unité de mesure.- [Lmin] = débit en Normo litre / minute- [nm3h] = débit en Normo mètre cube / heure.- [nmS] = vitesse du débit en Normo mètre / secondeLe réglage n'est effectif que pour la valeur du débit.

Uni

9.5.2 Configuration de l'affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard.- [FLOW] = l'afficheur montre la valeur actuelle de débit dans l'unité de mesure standard.- [TOTL] = l'afficheur montre la valeur actuelle du compteur en Nmou 1000 Nm3- [TEMP] = l'afficheur montre la température actuelle du fluide en °C► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage.- [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms- [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms- [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms- [rd1], [rd2], [rd3] = affichage comme d1, d2, d3 ; tourné de 180°- [OFF] = l'affichage est désactivé en mode de fonctionnement, par l'appui sur le bouton-poussoir la valeur process est indiquée pendant 15 s.

SELDi S

9.5.3 Réglage de l'amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63%).

dAP

9.5.4 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur- [On] = la sortie 1 est fermée en cas de défaut.- [OFF] = la sortie 1 est ouverte en cas de défaut.> Pour les deux valeurs ([ON] et [OFF]), le compteur ne continue pas l'addition en cas de défaut.- [OU] = la sortie 1 est activée comme défini par les paramètres, indépendamment du cas de défaut.► Sélectionner [FOU2] et régler la valeur- [On] = la sortie 2 est fermée en cas de défaut, le signal analogique passe à la valeur maximale (22 mA).- [OFF] = la sortie 2 est ouverte en cas de défaut, le signal analogique passe à la valeur minimale (3,5 mA).- [OU] = la sortie 2 est activée comme défini par les paramètres, indépendamment du cas de défaut. La forme du signal analogique correspond à CEI 60947-5-7 (→ Diagramme dans 4.6).

FOU1FOU2

9.5.5 Régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent

► Sélectionner [rEF.P] et régler la pression normale souhaitée. Plage de réglage : 950...1050 hPa en pas de 1 hPa.

r-EF.P

9.5.6 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent

► Sélectionner [rEF.T] et régler la température normale souhaitée. Plage de réglage : 0...25°C en pas de 1 °C.

r-EF.T

9.5.7 Régler la suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite.Plage de réglage : 0,3...2,3 Nm3/h en pas de 0,1 Nm3/h.

LFC

9.6 Fonctions de service

9.6.1 Lire les valeurs min. et max. pour le débit

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set].[HI] = valeur max., [LO] = valeur min.Effacer la mémoire► Sélectionner [HI] ou [LO].► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [Mode/Enter].Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

HILO

9.6.2 Restaurer les réglages usine

► Sélectionner [rES].► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [Mode/Enter].Pour les réglages usine voir la fin de cette notice ( 12 Réglage usine).Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction.

r-ES

Après la remise au réglage usine, la valeur de la mémoire est 0.

9.7 Réglage du compteur à présélection / de la valeur d'impulsions (ImPS)

L'appareil dispose de 7 plages de réglage :

	LED Affichage En pas de Plage de réglage
1	4	0	.0	0	3	...	9	.9	9	0,0	01 Nm3 0,003..9,999 Nm3
2	4	1	0	.0	0	...	9	.9	9	0,0	1 Nm3 10,00...99,99 Nm3
3	4	1	0	0	0	...	9	9	9	.9	0,1 Nm3 100,0...999,9 Nm3
4	4	1	0	0	0	...	9	9	9	.9	1 Nm3 1000...9999 Nm3
5	4 + 6	1	0	.0	0	...	9	9	.9	9	10 Nm3 10 000...99 990 Nm3
6	4 + 6	1	0	0	.0	...	9	9	9	.9	100 Nm3 100 000...999 900 Nm3
7	4 + 6	1	0	0	0	...	3	0	0	0	1000 Nm3 1 000 000 Nm3 ... 3 000 000 Nm3

Opération de réglage:

▶ Sélectionner [ImP] pour [OU1] (→ 9.3.2).
▶ Appuyer sur [Mode/Enter] jusqu'à ce que [ImPS] soit affiché.
▶ Appuyer sur [Set] et le maintenir appuyé.

La valeur numérique actuelle clignote pendant 5 s, puis un des 4 chiffres devient actif (chiffre clignote, peut être modifié).
▶ Régler la valeur d'impulsions souhaitée comme indiqué dans le tableau suivant.

D'abord, choisir la plage de réglage désirée (1, 2, 3 ...) : appuyer sur [Set] et le maintenir appuyé jusqu'à ce que la valeur souhaitée de la plage de réglage soit affichée.

▶ Ensuite, saisir la valeur en commençant de gauche (premier chiffre) à droite (quatrième chiffre).

▶ Appuyer brièvement sur [Mode/Enter] quand tous les 4 chiffres sont réglés.

Dès que le premier chiffre clignote, il y a 3 possibilités :

► Appuyer brièvement 1 fois sur [Set].	-Le chiffre clignotant est augmenté. 9 est suivi par 0 - 1 - 2, etc.8 1. 2 3Appuyé sur [Set] 1 fois 9 1 2 3Appuyé sur [Set] 1 fois 0 1. 2 3Appuyé sur [Set] 1 fois 1 1 2 3
► Appuyer sur [Set] et le maintenir appuyé.	Le chiffre clignotant est augmenté, 9 est suivi par 0 et le prochain chiffre à gauche devient actif.8 1. 7 3Appuyé sur [Set] continuellement 8 1. 9 3[Set] toujours appuyé 8 1. 0 3
	Si le chiffre 1 est augmenté de cette façon, l'afficheur passe à la plage de réglage supérieure suivante (9 est suivi par 10 ; le point décimal est déplacé d'une place vers la droite ou l'affichage LED passe en mode exponentiel 10^3 ).7 1. 2 3Appuyé sur [Set] continuellement 9 1. 2 3[Set] toujours appuyé 1 0 1. 2
► Attendre 3 s (n'appuyer aucun bouton).	Le chiffre suivant à droite clignote (= devient actif).8 1 2. 3Aucun bouton n'est appuyé ; après 3 s 8 1 2. 3après 3 s 8 1 2. 3après 3 s 8 1 2. 3
	Si le 4ième chiffre clignote pendant 3 s sans être modifié, le chiffre 1 redevient actif s'il a une valeur > 0.après 3 s 8 1 2. 3Si le chiffre 1 a la valeur " 0 ", l'affichage passe à la plage de réglage inférieure suivante (le point décimal est déplacé d'une place vers la gauche ou l'affichage LED passe en mode exponentiel 10^3 ).0 1 2. 3après 3 s 1 2 3 0Ensuite : changer le chiffre 4 ou attendre 3 s et régler le chiffre 1.après 3 s 1 2 3 0

• Chiffres grisés (p.ex. 1) = digit clignotant.
• Si [Set] est appuyé en permanence, l'affichage parcourt toutes les zones ; après la valeur maximale il retourne à la valeur initiale. Ensuite relâcher [Set] brièvement et recommencer le réglage.

10 Fonctionnement

Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les " Données techniques " (→ 12) sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'étendue de mesure et la température ambiante permise ne soient pas dépassées.

Après la mise sous tension et l'écoulement du retard à la disponibilité (env. 1 s), l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

• Affichages de fonctionnement → chapitre 7 Eléments de service et d'indication.
- Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation : ACTIVE pour la fonction normalement ouvert (Hno / Fno) et INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
- Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est la valeur finale de l'étendue de mesure pendant le retard à la disponibilité.

10.1 Lecture des valeurs de paramètres réglées

▶ Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.

▶ Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante. Après env. 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2), il affiche de nouveau le paramètre, ensuite il se remet en mode Run.

10.2 Changement d'unité en mode Run

En mode Run, appuyer brièvement sur [Set]. A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage.

L'appareil affiche la valeur mesurée actuelle pendant env. 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée.

10.3 Messages d'erreur

[SC1] Court-circuit de OUT1*

[SC2] Court-circuit de OUT2*

[SC] Court-circuit des deux sorties*

[OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure

[UL] Valeur mesurée < -20 % de la valeur finale de l'étendue de mesure (température)

[Err] Clignotant : défaut de la sonde de mesure ou valeur mesurée > 130 % de la valeur finale de l'étendue de mesure

*La sortie respective est désactivée tant que le court-circuit existe.
Ces messages sont affichés même si l'afficheur est désactivé.

10.4 Conditions générales de fonctionnement

L'appareil ne nécessite aucun entretien en cas de fluides qui ne collent pas aux sondes de mesure.

• De temps en temps, contrôler visuellement la présence éventuelle de dépôts sur les sondes de mesure.
• Les nettoyer, le cas échéant, à intervalle régulier. Pour ce faire, utiliser un produit de nettoyage approprié (par ex. une solution à base d'alcool).
• Eviter une détérioration mécanique des sondes de mesure.

11 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com → Recherche d'une fiche technique → Saisir la référence

12 Réglage usine

	Réglage usine Réglages par l'utilisateur
SP1 45,0
rP1 43,9
ImPS 0,003
ImPR YES
OU1 Hno
OU2 I
SP2 (FLOW) 90,0
rP2 (FLOW) 88,9
SP2 (TEMP) 24,0
rP2 (TEMP) 23,8
ASP (FLOW) 0,0
AEP (FLOW) 225,0
ASP (TEMP) 0,0
AEP (TEMP)	60,0
DIn2	+EDG
FOU1	OFF
FOU2	OFF
dAP	0,6
rTo	OFF
diS	d3
Uni	nm3h
SELd	FLOW
SEL2	FLOW
rEF.P	1013
rEF.T	15
LFC	0,3

Plus d'informations à www.ifm.com
