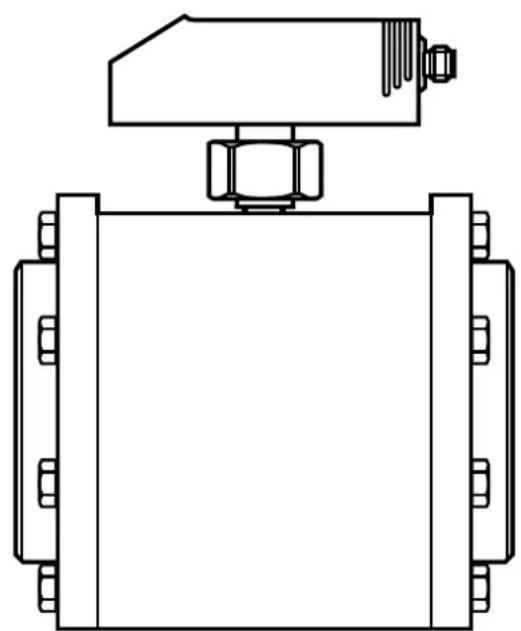

SDG070 - Compteur d'air comprimé IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'air comprimé
Marque	IFM
Modèle	SDG070
Applications	Surveillance du débit, de la quantité consommée et de la température
Alimentation	24 V DC (TBTS, TBTP selon EN 50178)
Sorties	2 sorties configurables : commutation (Hno, Hnc, Fno, Fnc), analogique 4...20 mA, impulsion
Affichage	Alphanumérique 4 digits, LED indicatrices pour valeur process et état de commutation
Principe de mesure	Calorimétrique pour le débit, sonde de température
Unités de mesure	Nl/min, Nm³/h, Nm/s; volume consommé en unité optimale automatique
Fonctions principales	Surveillance de débit, totalisateur, surveillance de température, sorties de commutation et analogique
Montage	Sur tuyau, respecter distances d'aspiration (15 x Ø) et d'évacuation (5 x Ø)
Raccordement électrique	Connecteur M12, 4 broches selon DIN EN 60947-5-2
Matériaux en contact avec le fluide	Acier inoxydable (estimation)
Pression normale réglable	Oui, via paramètre rEF.P
Température normale réglable	Oui, via paramètre rEF.T
Suppression de faibles débits	Oui, paramètre LFC
Remise à zéro du totalisateur	Manuelle, automatique (temporisée) ou par signal externe
Protection	Court-circuit sur sorties
Entretien et nettoyage	Nettoyer les sondes avec une solution à base d'alcool, éviter détérioration mécanique
Réparabilité	Pièces détachées disponibles sur demande (estimation)
Consignes de sécurité	Montage et entretien par personnel qualifié, respecter la directive équipements sous pression

FOIRE AUX QUESTIONS - SDG070 IFM

Comment remettre à zéro le totalisateur ?

Vous pouvez effectuer une remise à zéro manuelle en réglant le paramètre rTo sur rES.T. Pour une remise à zéro automatique, réglez une durée (heures, jours ou semaines). Vous pouvez aussi utiliser un signal externe sur OUT2 configuré comme entrée (In.D).

Comment configurer la sortie analogique 4-20 mA ?

Pour la sortie analogique, réglez SEL2 sur FLOW (débit) ou TEMP (température), puis OU2 sur I. Définissez les points d'échelle ASP (4 mA) et AEP (20 mA) avec une distance minimale de 25 % de la pleine échelle.

Que signifient les messages d'erreur SC1, SC2, OL et Err ?

SC1 et SC2 indiquent un court-circuit sur OUT1 ou OUT2 ; la sortie concernée est désactivée. OL signifie que la valeur mesurée dépasse 120 % de la pleine échelle. Err clignotant indique un défaut de la sonde de mesure.

Comment changer l'unité d'affichage en mode Run ?

En mode normal, appuyez brièvement sur [Set]. L'affichage change successivement entre débit, température et totalisateur. La LED correspondante s'allume. Après 15 s, l'appareil revient à l'affichage standard.

Quelles distances de montage respecter ?

Prévoyez une distance d'aspiration d'au moins 15 fois le diamètre du tuyau et une distance d'évacuation d'au moins 5 fois le diamètre. En cas de perturbations, ajoutez des longueurs droites supplémentaires selon le type d'obstacle (coude, vanne, etc.).

Comment verrouiller le clavier pour éviter une modification involontaire ?

En mode Run, appuyez simultanément sur [Mode/Enter] et [Set] pendant 10 s. L'affichage indique Loc. Pour déverrouiller, répétez l'opération jusqu'à voir uLoc.

L'appareil affiche-t-il la température du fluide ?

Oui, sélectionnez SELd et réglez TEMP pour afficher la température en °C. Vous pouvez aussi configurer une sortie de commutation ou analogique pour la température via SEL2 = TEMP.

Comment effacer les valeurs min/max mémorisées ?

Accédez au paramètre HI ou LO, appuyez longuement sur [Set] jusqu'à voir ----, puis confirmez avec [Mode/Enter]. Cela réinitialise la mémoire des valeurs extrêmes.

Quel est le principe de mesure ?

Le débit est mesuré par un principe calorimétrique. L'appareil détecte le refroidissement d'un élément chauffant par le flux d'air. La température est mesurée par une sonde intégrée.

Comment régler la suppression de faibles débits (Low Flow Cut-off) ?

Sélectionnez le paramètre LFC et réglez la valeur seuil en dessous de laquelle le débit est considéré comme nul. Cela évite des fluctuations parasites sur les sorties.

MODE D'EMPLOI SDG070 IFM

Notice d'utilisation

Compteur d'air compré

SDG070

SDG080

SDG100

SDG150

SDG200

Contenu

1 Remarque préliminaire 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
3Furniture 4
4 Fonctionnement et caractéristiques 5
5 Fonction 5
5.1 Traitement des signaux de mesure 5
5.2 Contrôle de débit 6
5.3 Contrôle de quantités consommées (fonction totalisateur) 6
5.4 Fonction de commutation 6
5.5 Fonction analogue 8
6 Montage. 9
6.1 Lieu de montage 9
6.2 Conditions de montage 9
6.3 Position de montage 10
6.4 Installer le bloc mécanique pour la mesure dans le tuyau 10
6.5 Insérer la sonde dans le bloc mécanique pour la mesure 11
7 Raccordement electrique 12

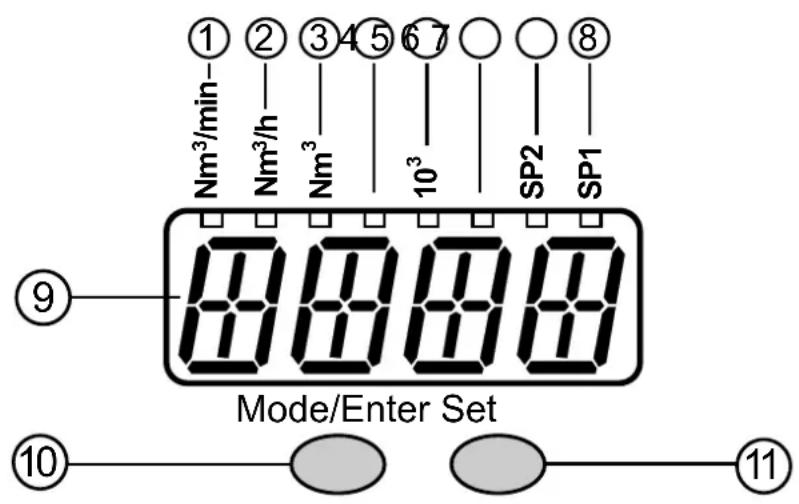

8 Elements de service et d'indication 13

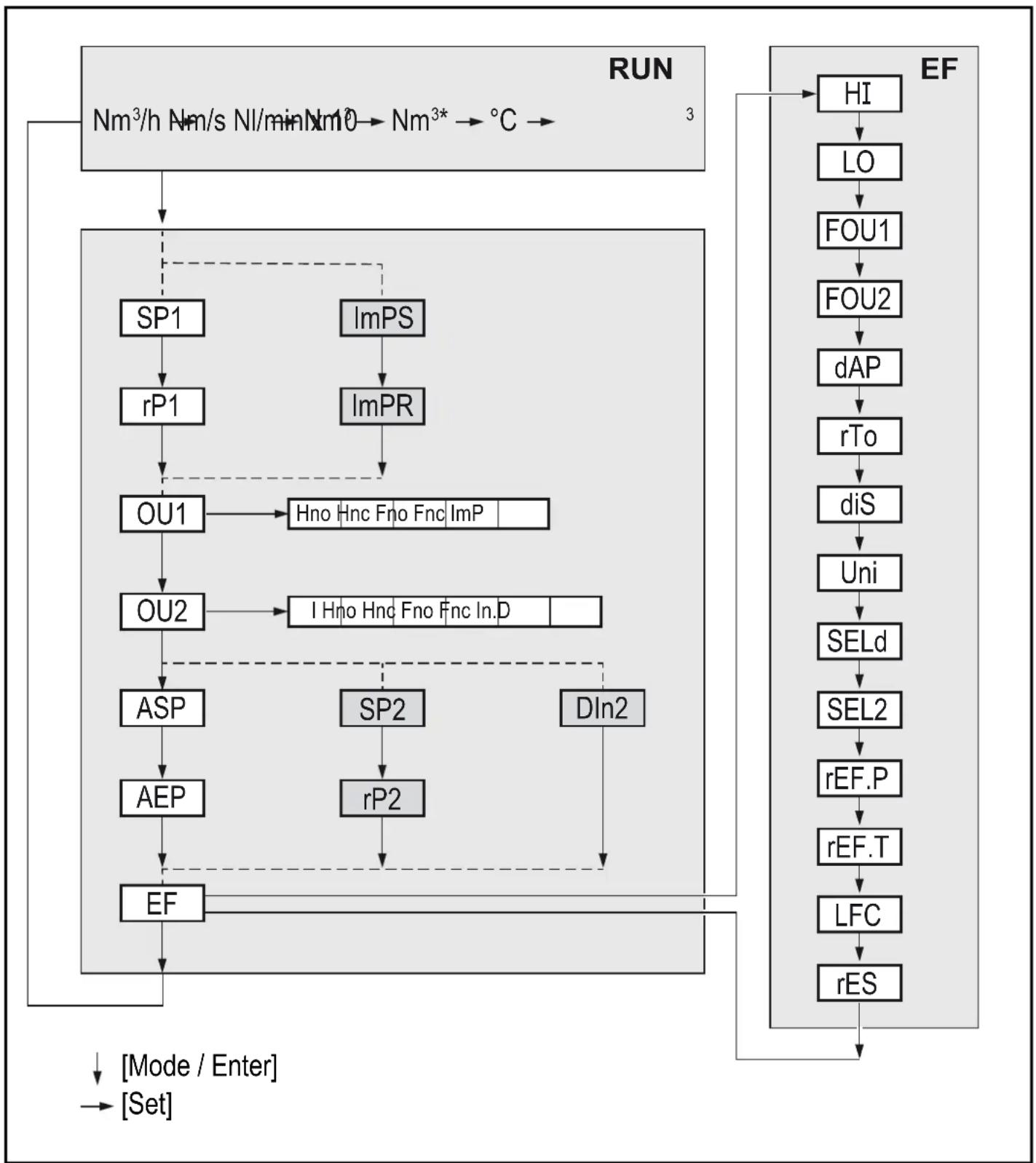

9 Menu 14
10 Paramétrage 16
10.1 Paramétrage général 16
10.2 Reglages pour la surveillance du début 18

10.2.1 Surveillance de la valeur limite pour le débit (OUT1) 18
10.2.2 Surveillance des valeurs limite du débit (OUT2) 18
10.2.3 Sortie analogue débit (OUT2) 18

10.3 Reglages pour la surveillance du volume consommé 18

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1) 18
10.3.2 Contrôle du volume par compteur à préselection (OUT1) 18
10.3.3 Remise à zéro du compteur manuelle 18
10.3.4 Remise à zéro du compteur contrôle en fonction du temps 19
10.3.5 Désactiver la remise à zéro du compteur 19

10.3.6 Remise à zéro du compteur par un signal externe 19

10.4 Reglages pour la surveillance de la température 19

10.4.1 Surveillance de la valeur limite pour la temperature (OUT2). 19
10.4.2 Sortie analogue temperature (OUT2) 19

10.5 Reglages par l'utilisateur (option) 20

10.5.1 Unité de mesure standard pour le débit 20
10.5.2 Affichage standard 20
10.5.3 Amortissement des valeurs mesurées 20
10.5.4 Comportement des sorties en cas de defaulted 21
10.5.5 Régler la pression normale 21
10.5.6 Régler la températe normale 21
10.5.7 Suppression de faibles débits 21

10.6 Fonctions de service 22

10.6.1 Lire les valeurs min./max 22
10.6.2 Récupérer les réglages de base effectués en urine 22

11 Fonctionnement 22

11.1 Lecture des valeurs de paramètres régées 22
11.2 Changement d'unité en mode Run 23
11.3 Messages d'erreur 23
11.4 Conditions generales de fonctionnement 23

12 Données techniques et schéma d'encombrement 23

1 Remarque préliminaire

1.1 Symboles utilisés

Action à réaliser

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

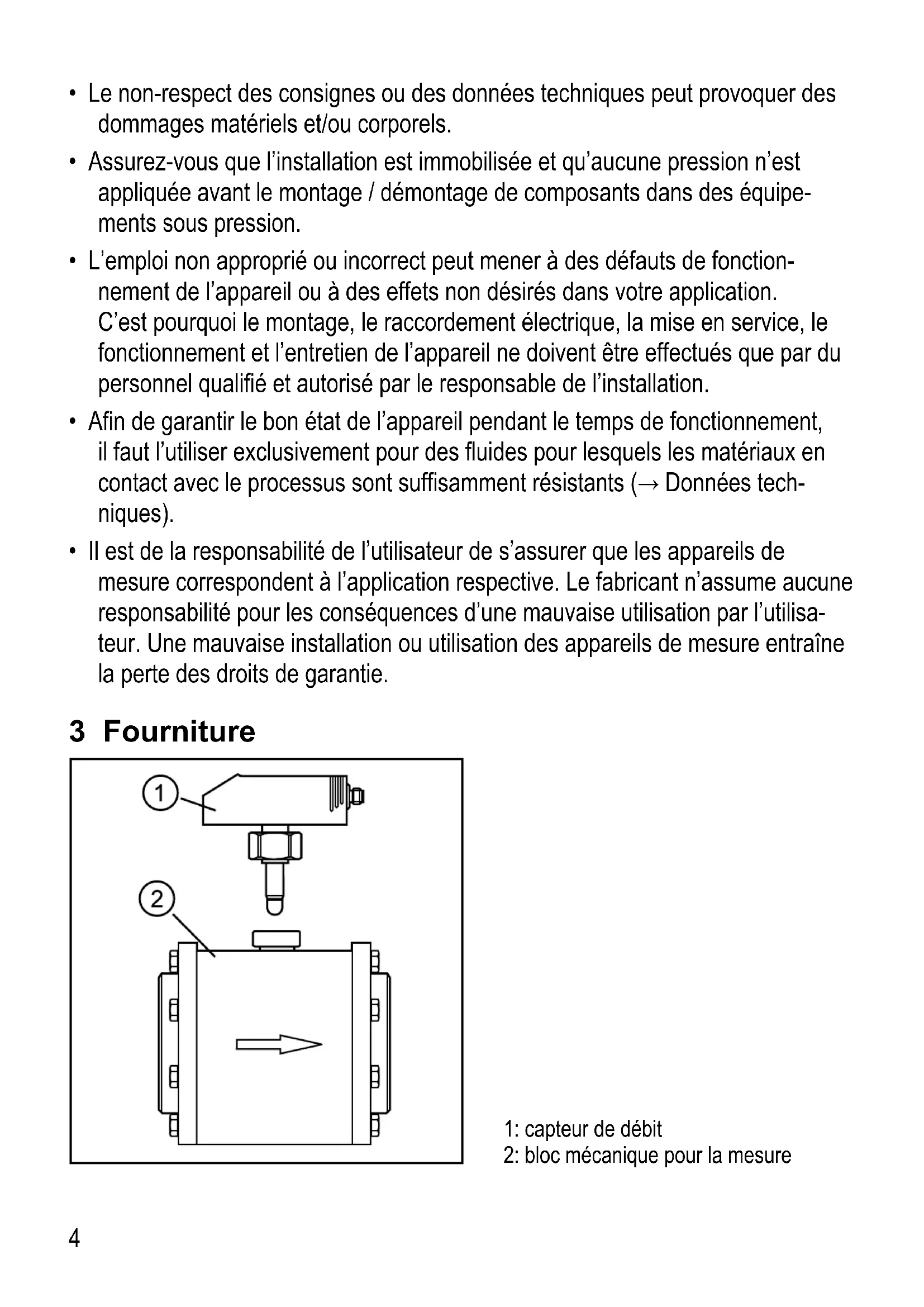

2 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
  Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est appliquée avant le montage / demontage de composants dans des équipements sous pression.

• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirsés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants ( Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondant à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraine la perte des droits de garantie.

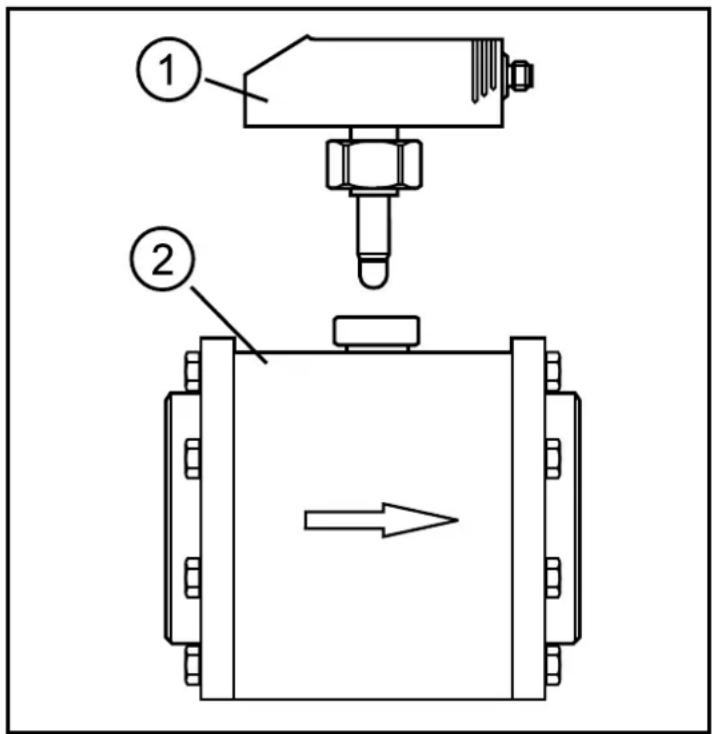

3 Furniture

1: capteur de débit
2: bloc mécanique pour la mesure

4 Fonctionnement et caractéristiques

L'appareil survoie le débit d'un volume normalisé d'air compré. Il déetecte les 2 paramètres process débit et quantité consommée. Application : installations d'air compré.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15^ et humidité d'air relative 0% . D'autres conditions normalisées peuvent être régliées pour l'appareil ( 10.5.5 et 10.5.6).

Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent.

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondant à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et fabriqués et testés selon le module A.

Utilisation de fluides du groupe de fluides 1 sur demande.

5 Fonction

5.1 Traitement des signaux de mesure

• L'appareil affiche les valeurs process actuelles.
• Il génére 2 signaux de sortie selon le paramétrage.

OUT1:3 options de selection paramétrage

• signal de commutation pour la valeur limite du débit (→ 10.2.1)
• séquence d'impulsions pour le compteur volumétrique (→ 10.3.1)
• signal de commutation pour compteur à préselection (→ 10.3.2)

OUT2:5 options de selection

• signal de commutation pour la valeur limite du débit (→ 10.2.2)
• signal de commutation pour la valeur limite pour la tempereure... ( 10.4.1)
• signal analogue pour le début (→ 10.2.3)
• signal analogue pour la température (→ 10.4.2)
• entrée pour un signal externe de remise à zéro du compteur ... (→ 10.3.6)

5.2 Contrôle de débit

Le débit est surveillé par un système de mesure calorimétrique.

• 2 signaux de commutation pour des valeurs limites de débit peuvent être fournis (sortie 1 et sortie 2). Fonctions de commutation 5.4.
• Un signal analogue (4...20 mA) proportionnel au débit est fourni sur la sortie 2. Fonction analogue 5.5 .

5.3 Contrôle de quantités consommées (fonction totalisateur)

L'appareil dispose d'un compteur volumétrique interne. Il additionne la valeur du débit continulement. La somme correspond à la quantité actuelle consommée depuis la première remise à zéro.

Sortie 1 peut etre parametre comme sorties d'impulsions.

Sortie 1 fournis une impulsion de comptage chaque fois que la valeur régée en [ImPS] est atteinte ( 10.3) .

• La valeur actuelle du compteur peut être affichée.
• En plus, la valeur avant la dernière remise à zéro est sauvégardée. Cette valeur peut aussi être affichée.

Le compteur sauvégarde la quantité consommée additionnée toutes les 10 minutes.

Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est régée, l'intervalle de temps écoué est aussi sauvégarde. Une éventuelle perte de données peut donc être 10 minutes au maximum.

Le compteur peut être remis à zéro comme suit :

• Reset manuel ( 10.3.3)
• Reset automatique contrôle en fonction du temps ( 10.3.3) .
• Reset après débordement ( 10.3.4)

5.4 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régès sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

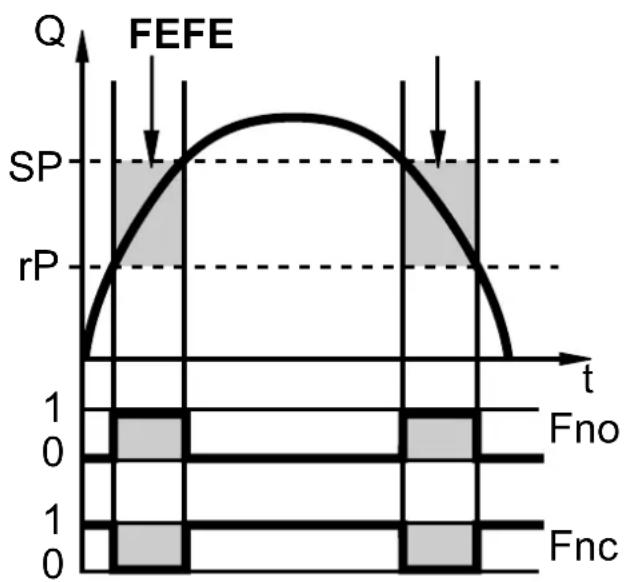

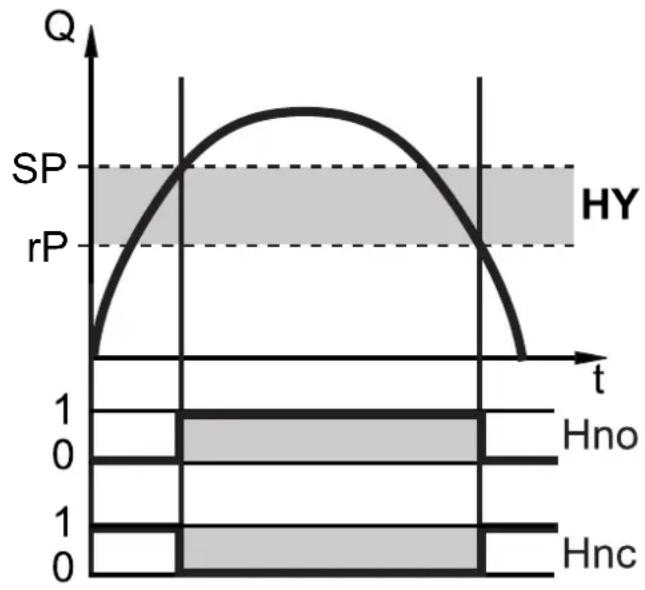

Fonction hysteresis Fonction fenêtre

SP = seuil d'enclenchement

rP = seuil de déclenchement

HY = hysteresis

Hno = hysteresis normalement ouvert

Hnc = hysteresis normalement fermé

SP = valeur limite supérieure

rP = valeur limite inférieure

FE = fenêtre

Fno = fenêtre normalement ouvert

Fnc = fenêtre normalement fermé

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement [SP] est d'abord défini et ensuite le seuil de déclenchement [rP] dont la valeur doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

5.5 Fonction analogue

• L'appareil fournit un signal analogique qui est proportionnel au début et à la température du fluide.
• A l'intérieur de la gamme de mesure, le signal analogique est à 4...20 mA.

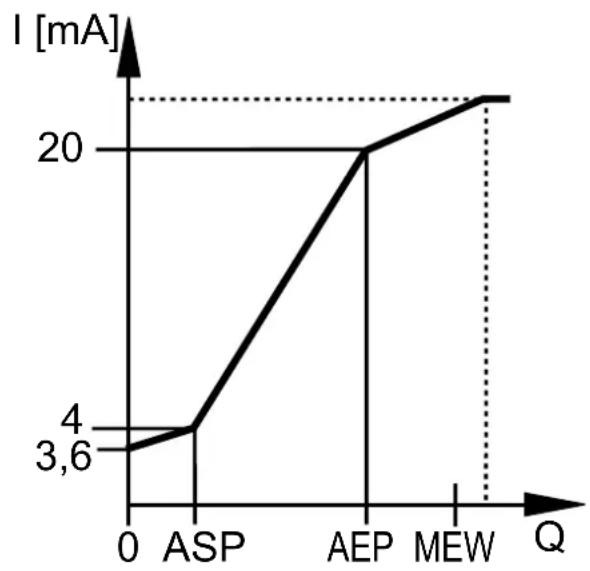

• L'etendue de mesure peut être mise à l'échelle:
  [ASP] déterminé à chaque valeur mesurée le signal de sortie est 4 mA.
  [AEP] déterminé à chaque valeur mesurée le signal de sortie est 20 mA.

Distance minimale entre [ASP] et [AEP] = 25 % de la valeur finale de l'etendue de mesure.

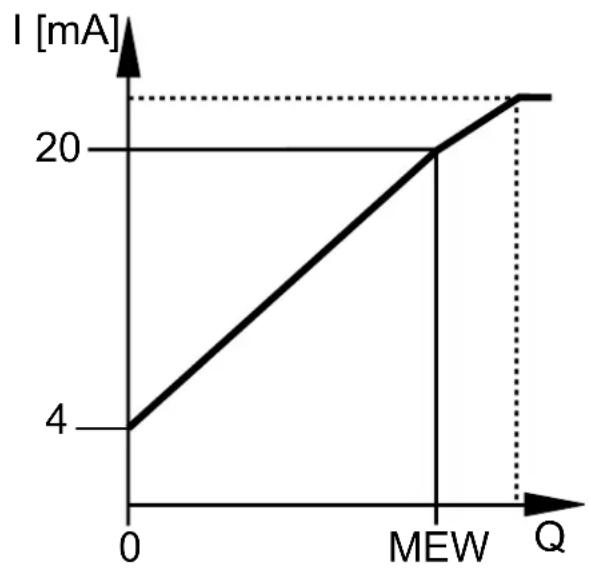

Réglage usine Etendue de mesure mise à l'échelle

MEW = valeur finale de l'endetue de mesure

Débit au-dessus de l'etendue de mesure : signal de sortie >20mA

Débit en-dessous de l'étendue de mesure : signal de sortie entre 3,6 et 4 mA.

6 Montage

Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.
S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage.

6.1 Lieu de montage

• Derrière le sécheur frigorifique / à proximité de la charge.
• Si l'air compré est distribué dans le tuyau principal par des tuyaux paralleles, l'appareil doit être monté dans le tuyau principal.
• Le montage après l'unité de maintenance est également possible (si de l'huile est utilisée pour des charges, l'appareil doit être monté avant le lubrificateur).
• Assurer assez d'espace libre (au moins 120 mm) pour le montage et le démon-tage du capteur.

6.2 Conditions de montage

Afin de réaliser la précision de mesure spécifiée, des distances d'aspiration et d'évacuation définies doivent être respectées :

• Distance d'aspiration: 15 x diamètre du tuyau.
• Distance d'évacuation: 5 × diamètre du tuyau.

En cas de perturbations sur le (:oté d'entrée, des longueurs droites supplémentaires (B) sont recommandées :

Modifications du diamètre du tuyau	B = 5 x diamètre du tuyau (D)
Coude 90° B = 5 x diamètre du tuyau (D)
Deux coudes 90°, un plan B = 10 x diamètre du tuyau (D)
Deux coudes 90°, deux plans B = 15 x diamètre du tuyau (D)
Vanne, couisseau B = 35 x diamètre du tuyau (D)

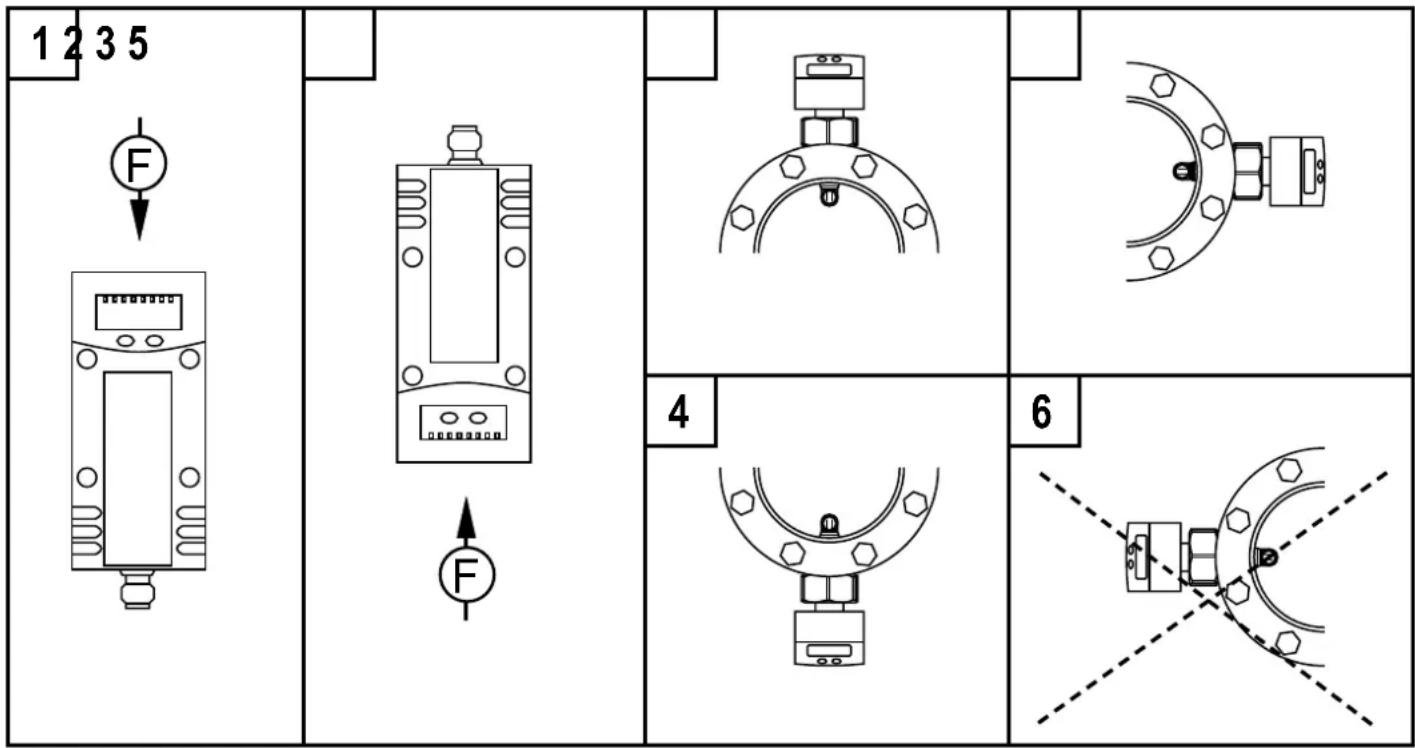

6.3 Position de montage

• Positions de montage permises : longueur de mesure verticale, toute position (fig. 1,2) ; longueur de mesure horizontal, apparéil vertical (fig. 3, 4) ; apparéil au côté, longueur de mesure à gauche (fig. 5).
• Ne pas utiliser la position de montage montré dans la fig. 6 (appareil au côté, longueur de mesure à droite). En cas de début faible, la précision de mesure spécifique ne peut pas être respectée).

F = sens du débit

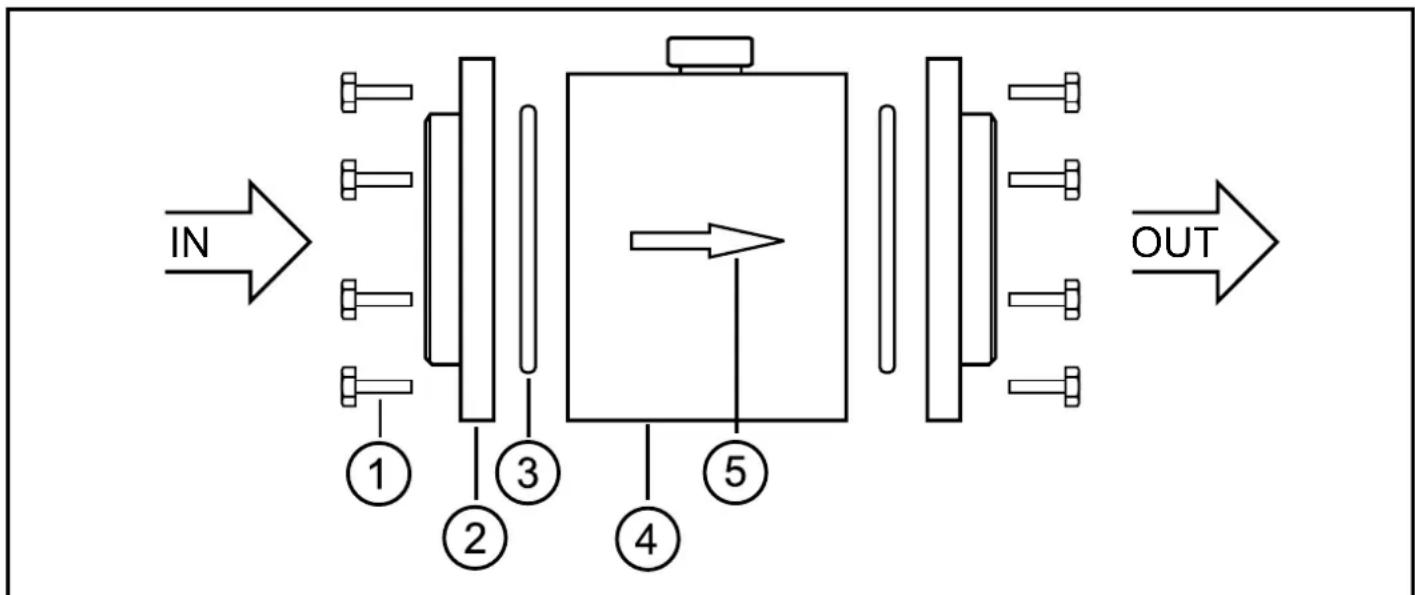

6.4 Installer le bloc mécanique pour la mesure dans le tuyau.

Desserrer les vis (1) des brides, enlever les brides (2) de la longueur de mesure (4).

Enlever les joints d'étanchéité (3) de la rainure des brides.
Souder les brides dans le tuyau.

L'opération de soudage doit être effectuee par des personnes competentes.

Les brides doivent être soudées sans déformation.

Afin d'eviter une soudure mixte, les matériaux du tuyau et de la bride doivent correspondre.

Après l'opération de soudage

Laisser refroidir le tuyau et les brides.

Nettoyer les soudures de résidus de soudage. Notamment la surface interieure du tuyau devrait etre sans Bavures pour que la précision de mesure ne soit pas affectee.
Insérer les joints d'étanchéité dans la rainure des brides. Attention : la rainure doit être propre et libre de résidus de soudure.
Installer la longueur de mesure de façon à ce que le sens du début et la flèche de marquage (5) montrent dans la même direction.

Insérer et serrer les vis.

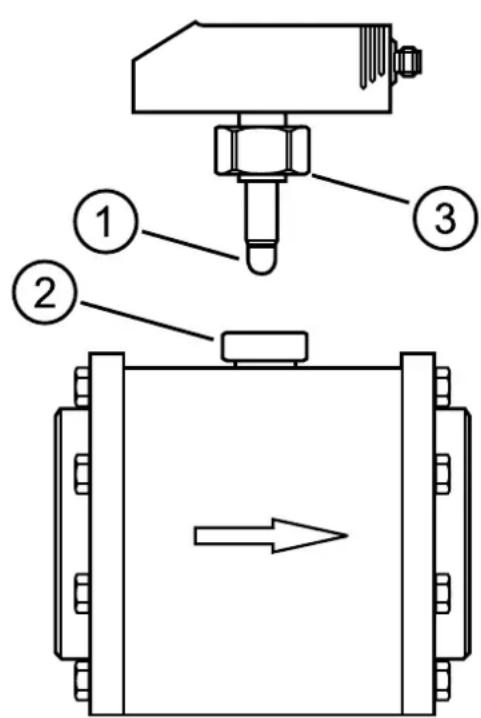

6.5 Insérer la sonde dans le bloc mécanique pour la mesure

Enlever le capuchon protecteur de la sonde de mesure (1).
Insérer le capteur dans le raccord de mesure (2).
Orientation du capteur: parallèlement au bloc mécanique pour la mesure, le connecteur en direction de la flèche de marquage sur le bloc.
Serrer l'écrou (3) (couple de serrage max. 50~Nm ) tout en maintainant la position du capteur.

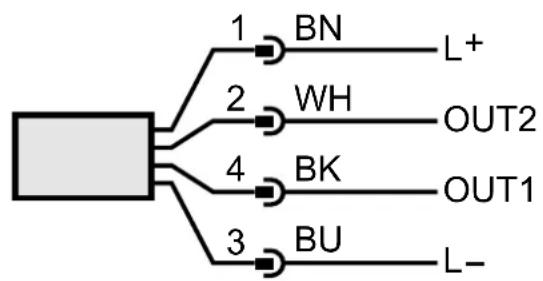

7 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

BK: noire

BN:brun

BU:bleu

WH:blanc

Couleurs selon DIN EN 60947-5-2

Exemples de circuits :

Broche 1 L+
Broche 3 L-
Broche4 (OUT1)	• Signal de commutation : valeurs limites pour le débit • Signal d'impulsions : 1 impulsion chaque fois que le débit préseLECTIONné est atteint • Signal de commutation : le compteur volumétrique a atteint la valeur préselectionnée
Broche 2 (OUT2)	• Signal de commutation : valeurs limites pour le débit • Signal de commutation : valeurs limites pour la température • Signal analogique pour le débit • Signal analogique pour la température • Entrée pour un signal externe de remise à zéro du compteur

8 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1...6 : valeur process dans l'unité de mesure indiquée - LED 7, LED 8 : état de commutation de la sortie correspondante

9: Affichage alphanumeric, 4 digits

- Volume de début actuel - Température actuelle du fluide - Volume actuel consommé (= valeur actuelle du compteur) - Volume consommé (= valeur actuelle du compteur) avant la dernière remise à zéro - Affichage des paramètres et valeurs de paramètres

10: Bouton ' Mode/Enter '

- Sélection des paramètres et confirmation des valeurs de paramètres.

11: Bouton ' Set '

- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois). - Changement d'unité d'affichage en mode de fonctionnement normal (mode Run).

Pour des apparèils ≥ DN150 la valeur du totalisateur indiquée doit être multipliée par le facteur 1000.

9 Menu

Nm^3 (LED allumée) = valeur actuelle du compteur Nm^3* (LED clignote) = valeur du compteur sauvégardée

Explication du menu

ImPS Valeur d'impulsions (quantité consommée pour laquelle 1 impulsion estforthurnie)

ImPR Configuration de la sortie pour la surveillance du volume consommé :YES (signal d'impulsions), no (signal de commutation)

SP1 / rP1 Valeur limite supérieure / inférieure pour le débit à laquelle OUT1 commute

OU1 Fonction de sortie pour OUT1 (débit) :- Hno, Hnc, Fno, Fnc: Signal de commutation pour les valeurs limites- ImP: Surveillance du volume consommé (fonction totalisateur)

OU2 Fonction de sortie pour OUT2 (débit ou température) :- Hno, Hnc, Fno, Fnc: Signal de commutation pour les valeurs limites-I (signal de courant 4...20 mA)Fonction d'entrée pour OUT2:- In.D: Entrée pour un signal externe de remise à zéro du compteur

SP2 / rP2 Valeur limite supérieure / inférieure à laquelle OUT2 commute

ASP / AEP Valeur minimum de la sortie analogue / valeur maximum de la sortieanalogique pour débit et température sur OUT2

Dln2 Configuration de l'entrée pour un signal externe de remise à zéro ducompteur: HIGH, +EDG, LOW, -EDG

EF Fonctions éendues / accès au niveau de menu 2.

HI / LO Mémoire valeur maximum / minimum pour le débit

FOU1 / FOU2 Comportement de OUT1/ OUT2 en cas d'un défaut interne :OU, On, OFF

dAP Amortissement des valeurs mesurées: Constante d'amortissement ensecondes

rTo Remise à zéro du compteur : remise à zéro manuelle / contrôle enfonction du temps.

diS Fréquence de rafraîchissement et orientation de l'affichage

Uni Unité de mesure standard pour le débit : Nl/min, Nm 3/h, Nm/s

SELd Unité de mesure standard de l'affichage : FLOW (valeur de débit), TEMP(temperature du fluide), TOTL (valeur actuelle du compteur)

SEL2 Volume mesure standard pour l'évaluation par OUT2 :FLOW (débit) ou TEMP (température)

rEF.P Pression normale à laquelle les valeurs de mesure et les valeurs affichéespour le débit se référént.

rEF.T	Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se refèrent.
LFC	Suppression de faibles débits (Low Flow Cut-off)
rES	RécapPURer les réglages de base effectués en usine

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

10.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affchéé.	Mode/EnterSet → SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en continue en le maintainant appuyé.	Mode/EnterSet → 100 ↓ 120
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Verifier la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est sauveggardée.	Mode/EnterSet → SP1
Réglage d'autres paramètres • Reconcencer par l'étape 1.

Terminer le paramétrage

Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesure soit indiquée, ou attendre 15 s.

L'appareil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.	Mode/EnterSet EF
Appuyer brièvement sur [Set]. > Le premier paramètre du sous-menue est affché (ici : [HI]).	Mode/EnterSet HI

FR

• Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	Mode/EnterSet Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'onessaie de changer les valeurs des paramètres.
Pour déverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	Mode/EnterSet Loc

A la livraison : non verrouillé.

• Timeout :

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance de la valeur limite pour le débit (OUT1)

Sélectionner [OU1] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc.

Sélectionner [SP1] et régler la valeur limite supérieure du début.
Sélectionner [rP1] et régler la valeur limite inférieure du début.

10.2.2 Surveillance des valeurs limite du débit (OUT2)

Sélectionner [SEL2] et régler [FLOW].

Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno, ou Fnc.
Sélectionner [SP2] et régler la valeur limite supérieure du début.
Sélectionner [rP2] et régler la valeur limite inférieure du début.

10.2.3 Sortie analogue débit (OUT2)

Sélectionner [SEL2] et régler FLOW.

Sélectionner [OU2] et régler la fonction analogue: I (4...20 mA).
Sélectionner [ASP] et régler la valeur de début à laquelle la valeur courant minimale est fournie.
Sélectionner [ASP] et régler la valeur de début à laquelle la valeur courant maximale est fournie.

10.3 Réglages pour la surveillance du volume consommé

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)

Sélectionner [OU1] et régler lmP.
Sélectionner [ImPR] et régler YES.

Sélectionner [ImPS] et régler le volume pour lequel 1 impulsion est fournie.

10.3.2 Contrôle du volume par compteur à préselection (OUT1)

Sélectionner [OU1] et régler lmP.
Sélectionner [ImPR] et régler no.
Sélectionner [ImPS] et régler le volume pour lequel la sortie 1 commute.

10.3.3 Remise à zéro du compteur manuelle

Sélectionner [rTo] et régler [rES.T].

Le compteur est remis à zéro.

10.3.4 Remise à zéro du compteur contrôle en fonction du temps

Sélectionner [rTo] et régler la valeur souhaïée (intervalles d'heures, de jours ou de semaines).

Le compteur est remis à zéro automatiquement après la valeur régée.

10.3.5 Désactiver la remise à zéro du compteur

Sélectionner [rTo] et régler [OFF].

Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).

10.3.6 Remise à zéro du compteur par un signal externe

Sélectionner [OU2] et régler In.D.

Sélectionner [DIn2] et régler un signal externe de remise à zéro du compteur :

HIGH = reset avec signal haut
LOW = reset avec signal bas
+EDG = reset pour le front montant
-EDG = reset pour le front descendant

10.4 Réglages pour la surveillance de la température

10.4.1 Surveillance de la valeur limite pour la temperature (OUT2)

Sélectionner [SEL2] et régler TEMP.

Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno, ou Fnc.
Sélectionner [SP1] et régler la valeur limite supérieure.
Sélectionner [rP2] et régler la valeur limite pour la température.

10.4.2 Sortie analogue température (OUT2)

Sélectionner [SEL2] et régler [TEMP].

Sélectionner [OU2] et régler la fonction analogue: I (4...20 mA).
Sélectionner [ASP2] et régler la température à laquelle la valeur courant minimale est fournie.
Sélectionner [ASP2] et régler la température à laquelle la valeur courant maximale est fournie.

10.5 Réglages par l'utilisateur (option)

10.5.1 Unité de mesure standard pour le débit

Sélectionner [uni] et régler l'unité de mesure.

Le réglage n'est effectif que pour la valeur du début. Le volume consommé (valeur actuelle du compteur) est affché automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

10.5.2 Affichage standard

Sélectionner [SELd] et déterminer l'unité de mesure standard

FLOW = l' afficheur montre la valeur de débit actuelle dans l'unité de mesure standard. TOTL = l' afficheur montre la valeur actuelle du compteur avec l'unité de mesure assu-rant un maximum d'exactitude.

TEMP = l'afficheur montre la température actuelle du fluide en °C.

Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage:

d1 = actualisation de la valeur mesurée toutes les 50ms.

d2 = actualisation de la valeur mesurée toutes les 200~ms

d3 = actualisation de la valeur mesurée toutes les 600~ms

rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180.

OFF = l'affichage est désactivé en mode de fonctionnement. Mème si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

10.5.3 Amortissement des valeurs mesurées

Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63% -

10.5.4 Comportement des sorties en cas de defaulted

Sélectionner [FOU1] et régler la valeur :
- On = la sortie 1 est fermée en cas de défaut.
- OFF = la sortie est ouverte en cas de défaut.
- OU = la sortie 1 est activée comme définir par les paramètres, indépendamment du cas de défaut.
Sélectionner [FOU2] et régler la valeur :

1. Sortie de commutation :

2. On = la sortie 2 est fermée en cas de défaut.

3. OFF = sortie ouverte (OFF) en cas de défaut.
4. OU = la sortie 2 est activée comme définir par les paramètres, indépendamment du cas de défaut.

2.Sortie analogue:

• On = le signal analogique passé à la valeur maximale.
• OFF = le signal analogique passé à la valeur de défaut minimale.
• OU = le signal analogique correspond à la valeur mesurée.

10.5.5 Régler la pression normale

Sélectionner [rEF.P] et régler la pression normale souhaïée

10.5.6 Régler la températe normale

Sélectionner [rEF.T] et régler la température normale souhaïée.

10.5.7 Suppression de faibles débits

Sélectionner [LFC] et régler la valeur limite.

10.6 Fonctions de service

10.6.1 Lire les valeurs min./max.

Lire les valeurs mesurées minimales ou maximales :

Sélectionner HI ou LO.

HI = début maximal, LO = début minimal

Effacer la mémoire :

Sélectionner Hl ou LO.

Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché.
Appuyer brievement sur [MODE/ENTER].

Il est utile d'effacer la mémoire lors que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2 Récupérer les réglages de base effectués en Usine

Sélectionner [rES].
Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché.
Appuyer brievement sur [MODE/ENTER].

11 Fonctionnement

Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les "Données techniques" sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'etendue de mesure et la température ambiente permetse ne soient pas dépassées.

Après la mise sous tension et l'écoulement du retard à la disponibilité (env. 0,5 s), l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécutes ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

• Affichages de fonctionnement chapitre 8 Éléments de service et d'indication.
• Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation : ACTIVE pour la fonction normalement ouvert (Hno / Fno) et INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est la valeur finale de l'etendue de mesure pendant le retard à la disponibilité.

11.1 Lecture des valeurs de paramètres régées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché. 22

Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante. Àpres env. 15 s il affiche de nouveau le paramètre, ensuite il se remet en mode Run.

11.2 Changement d'unité en mode Run

En mode Run, appuyer brievement sur [Set]. A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage.

L'appareil affiche la valeur mesurée actuelle pendant env. 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée.

11.3 Messages d'erreur

[SC1] Court-circuit de OUT1.*

[SC2] Court-circuit de OUT2.*

[SC] Court-circuit sur les deux sorties.*

[OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure.

[Err] Clignotant : défaut de la sonde de mesure.

*La sortie respectie est désactivée tant que le court-circuit existe.
Ces messages sont affichés même si l'afficheur est désactivé.

11.4 Conditions generales de fonctionnement

• De temps en temps, contrôle visuellement la présence eventuelle de dépôts sur les sondes de mesure.

Démontage du capteur : desserrer l'écrou,steroler le capteur de l'ouverture demesure ( fig.dans 6.5).Montage 6.5

• Les nettoyer, le cas échéant, à intervalle régulier. Pour ce faire, utiliser un produit de nettoyage approprié (par ex. une solution à base d'alcool).
• Eviter une détérioration mécanique des sondes de mesure.

12 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com.
