| Type de produit | Afficheur numérique multifonctions |
| Marque | IFM |
| Modèle | DX2031 (série FX460) |

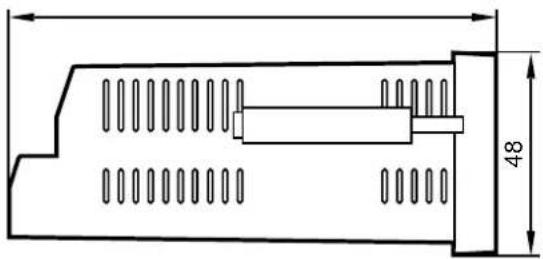

| Dimensions (L x H x P) | 96 x 48 x 116 mm |
| Découpe de montage | 91 x 43 mm |
| Poids | Environ 200 g |
| Matériau du boîtier | ABS, UL 94 V-0 |
| Indice de protection | IP65 face avant, IP20 face arrière |
| Alimentation électrique | 18...30 VDC (consommation typ. 100 mA + charge capteurs) |
| Affichage | LCD avec rétroéclairage, 7 segments, 8 digits (-99999999 à +99999999), hauteur 13 mm |
| Couleurs d'affichage | Rouge, vert, jaune (sélectionnable) |
| Interface utilisateur | Écran tactile résistif |
| Entrées incrémentales | 2 entrées HTL (A, B) configurables PNP/NPN/NAMUR/Tri-State, fréquence max. 250 kHz |
| Entrées de contrôle | 3 entrées HTL-PNP, fréquence max. 10 kHz |
| Sorties de contrôle | 4 sorties PNP 5...30 V / 200 mA (modèles avec sorties) |
| Sortie analogique | 1 sortie configurable -10...+10 V ou 0/4...20 mA, 16 bits (modèles DX2022/DX2032) |
| Modes de fonctionnement | Speed, Process Time, Timer, Counter, Velocity |

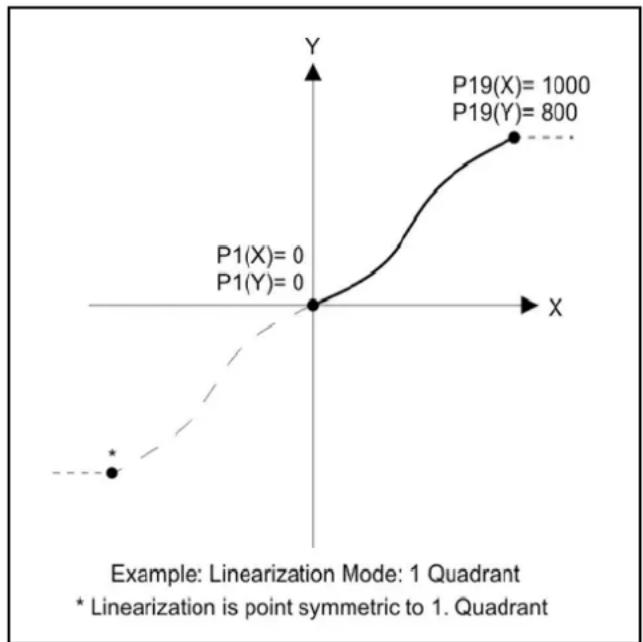

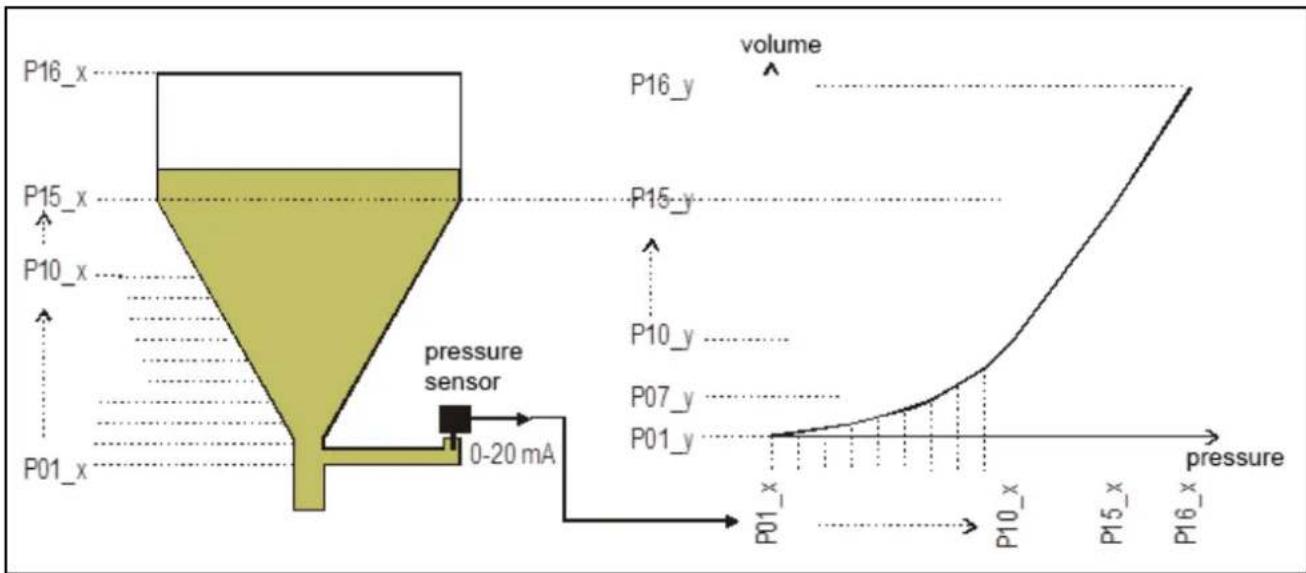

| Fonctions spéciales | Linéarisation (24 points), filtres, temporisation, mise à l'échelle, présélections |
| Température de fonctionnement | -20 °C à +60 °C |
| Température de stockage | -25 °C à +70 °C |
| Entretien | Aucun entretien régulier ; nettoyage avec chiffon doux ; réparation par le fabricant |
| Conformité | CE, RoHS |
FOIRE AUX QUESTIONS - DX2031 IFM
Comment installer l'afficheur IFM DX2031 ?
Découpez une ouverture de 91 x 43 mm dans le tableau de commande, insérez l'appareil et fixez-le à l'aide des deux vis de fixation fournies. Respectez une ventilation suffisante et évitez les gaz ou liquides agressifs.
Quelle alimentation électrique est nécessaire ?

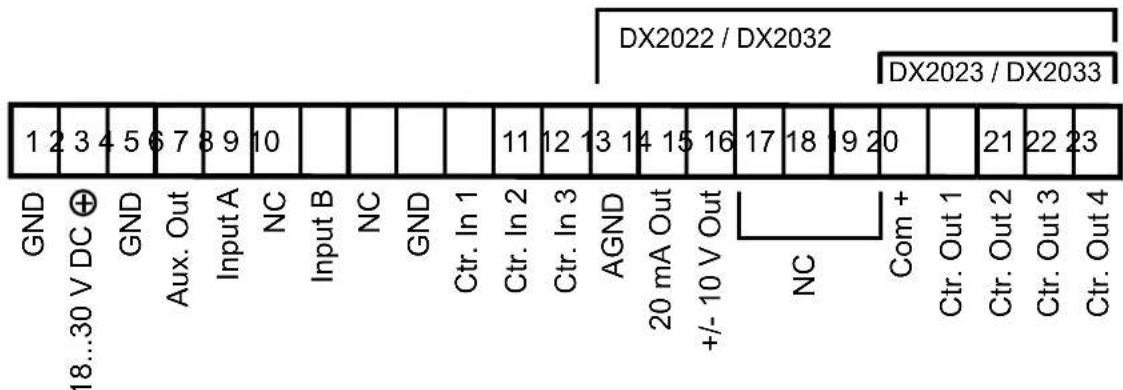

L'appareil nécessite une tension continue de 18 à 30 VDC sur les bornes 1 (+) et 2 (GND). La consommation typique est d'environ 100 mA, plus le courant des capteurs alimentés par la sortie auxiliaire.
Comment raccorder un capteur incrémental ?

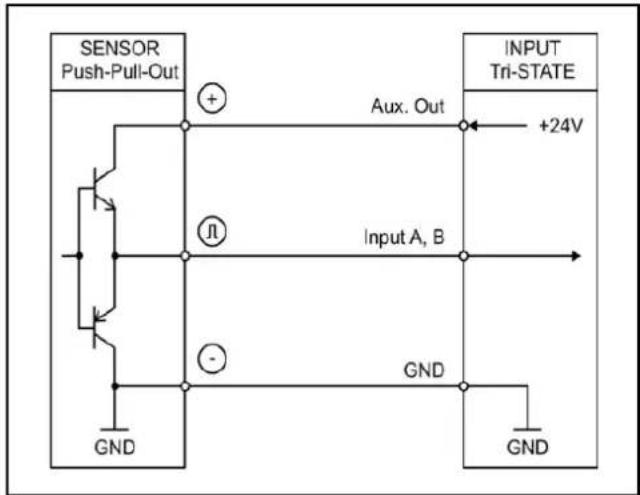

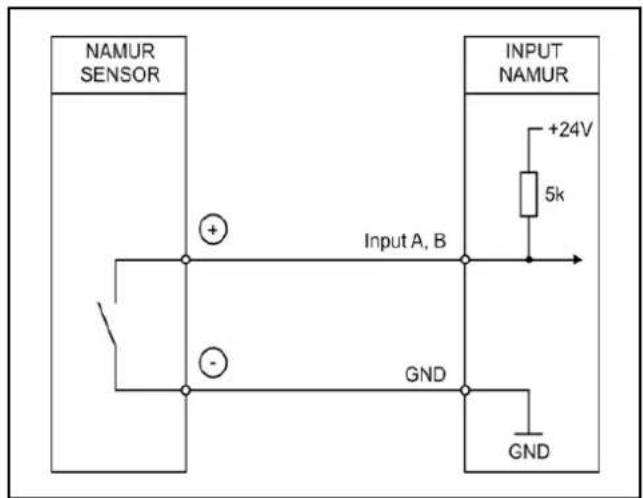

Raccordez le signal A à la borne 8 et le signal B à la borne 10 (si utilisé). La masse commune se connecte à la borne 9. Configurez le type d'entrée (PNP, NPN, NAMUR ou Tri-State) dans le menu GENERAL MENU > ENCODER PROPERTIES.
Comment changer le mode de fonctionnement ?

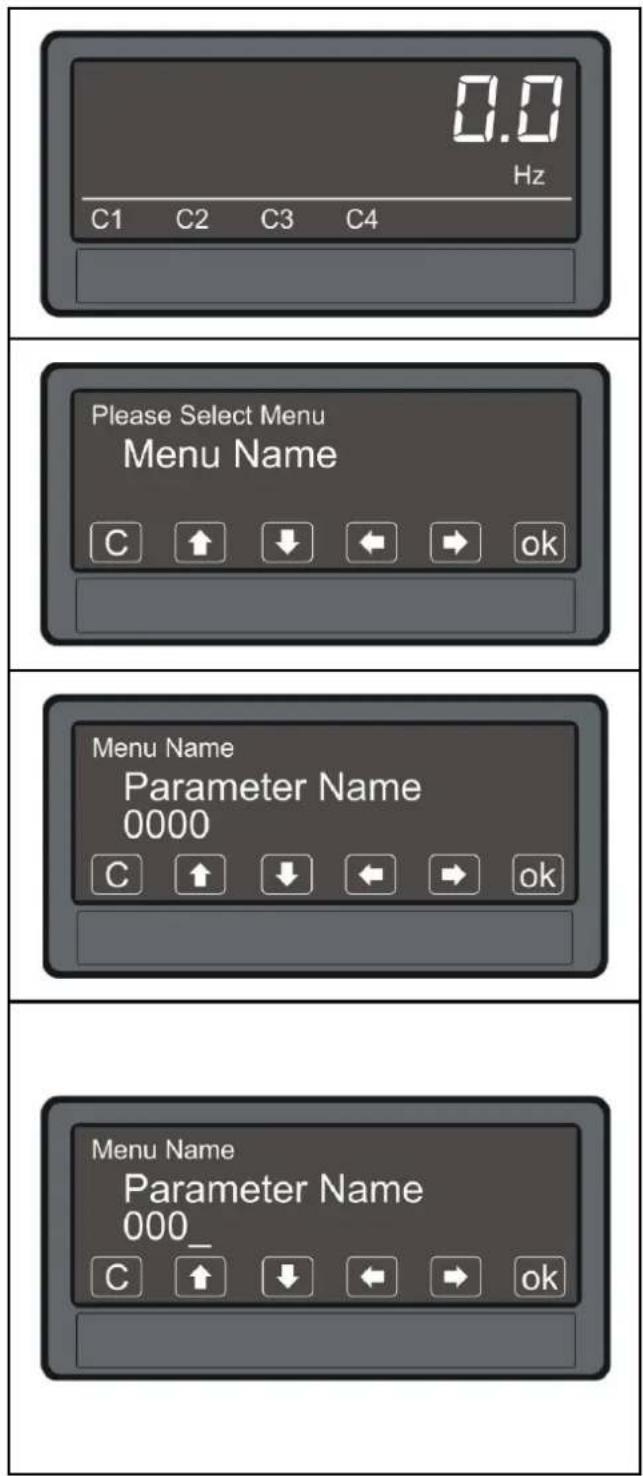

Appuyez sur l'écran tactile pendant 3 secondes pour accéder au menu. Naviguez jusqu'à GENERAL MENU > OPERATIONAL MODE et sélectionnez le mode souhaité : Speed, Process Time, Timer, Counter ou Velocity.
Que faire si l'affichage indique un message d'erreur ?
Les messages comme ERROR: MAXIMUM DISPLAY VALUE indiquent un dépassement de la plage d'affichage. La valeur revient automatiquement dans les limites. Si l'erreur persiste, vérifiez les réglages de mise à l'échelle et de point décimal.
Comment configurer une sortie de présélection ?
Dans le menu PRESELECTION 1 MENU, réglez la source (SOURCE 1), la valeur de seuil (PRESELECTION 1), le mode de commutation (MODE 1) et affectez la sortie (OUTPUT TARGET 1) à l'une des sorties de contrôle (CTRL OUT 1...4).
L'appareil peut-il être utilisé comme compteur totalisateur ?
Oui. Sélectionnez le mode COUNTER dans GENERAL MENU, puis dans MODE COUNTER, choisissez COUNT MODE (par ex. A+B pour une somme). Activez TOTAL TIME MODE si vous souhaitez également mesurer le temps total.
Comment nettoyer l'afficheur ?
Utilisez un chiffon doux et non traité chimiquement pour essuyer la face avant. N'utilisez pas de solvants ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.
Où puis-je trouver la déclaration de conformité ?
La déclaration de conformité CE et les homologations sont disponibles sur le site web d'IFM : www.ifm.com.
Que faire en cas de dysfonctionnement ?
Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, envoyez l'appareil au fabricant pour réparation. Toute ouverture non autorisée annule la garantie.
