Type de produit Afficheur numérique multifonctions

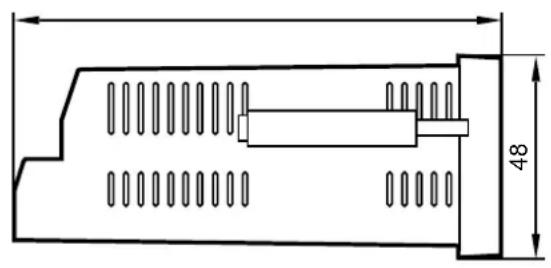

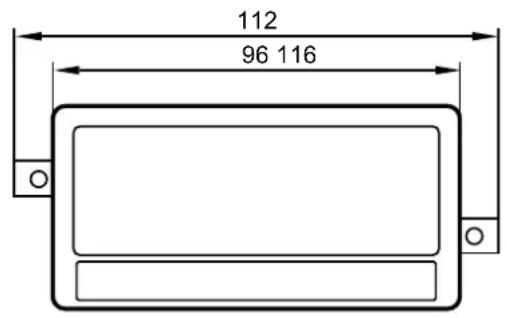

Dimensions (L x H x P) 96 x 48 x 116 mm
Poids 200 g
Alimentation électrique 18...30 VDC ou 115...230 VAC (50...60 Hz)
Consommation Environ 100 mA (DC) / 3 VA (AC)
Affichage LCD rétroéclairé, 8 chiffres, hauteur 13 mm
Couleurs d'affichage Rouge, vert, jaune (sélectionnable)
Écran tactile Résistif

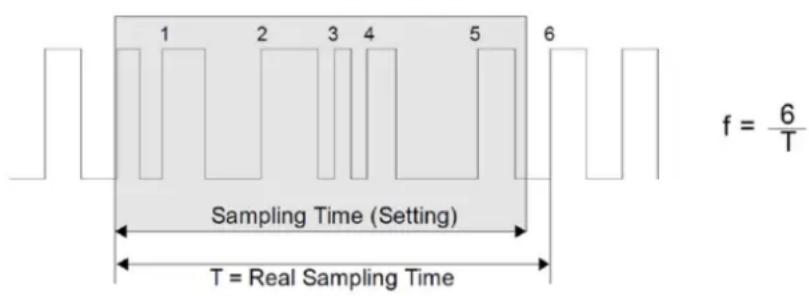

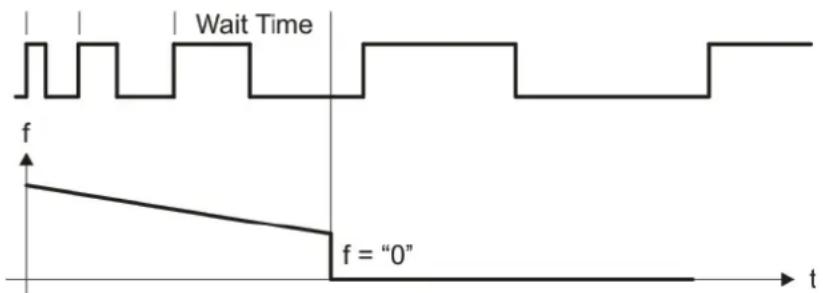

Modes de fonctionnement Vitesse (RPM), Temps process, Minuteur, Compteur, Vélocité

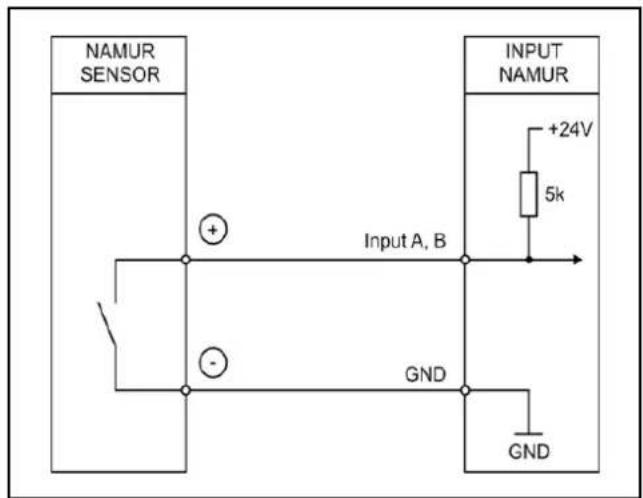

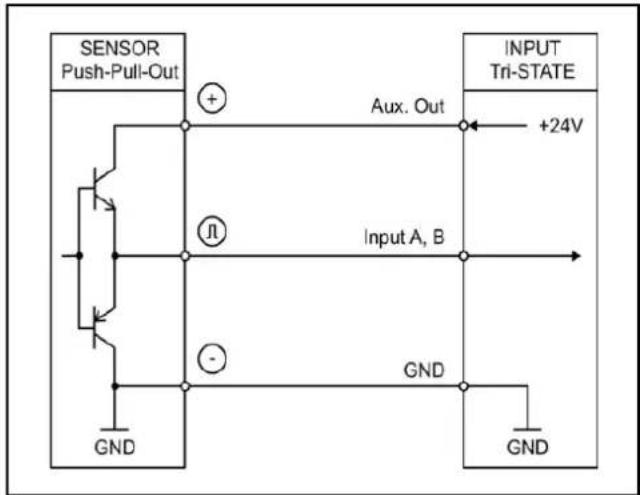

Entrées incrémentales 2 entrées HTL (A, B), fréquence max 250 kHz, configurables PNP/NPN/NAMUR/Tri-State
Entrées de commande 3 entrées PNP, fréquence max 10 kHz
Sortie analogique 1 sortie 16 bits : tension -10...+10 V ou courant 0/4...20 mA

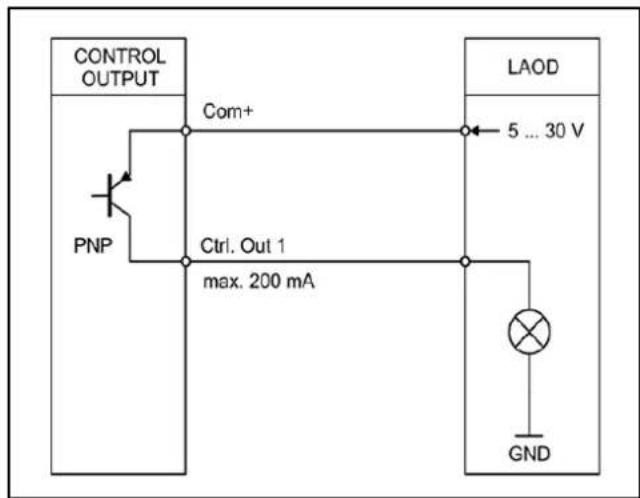

Sorties de commande 4 sorties PNP, 5...30 V / 200 mA par voie
Protection IP65 face avant, IP20 face arrière
Température de fonctionnement -20°C à +60°C
Montage Encastré dans tableau de commande, découpe 91 x 43 mm
Matériau du boîtier ABS, UL 94 V-0
Entretien Nettoyage avec chiffon doux non traité chimiquement
Réparabilité Réparation uniquement par le fabricant
Homologations CE, RoHS

FOIRE AUX QUESTIONS - DX2022 IFM

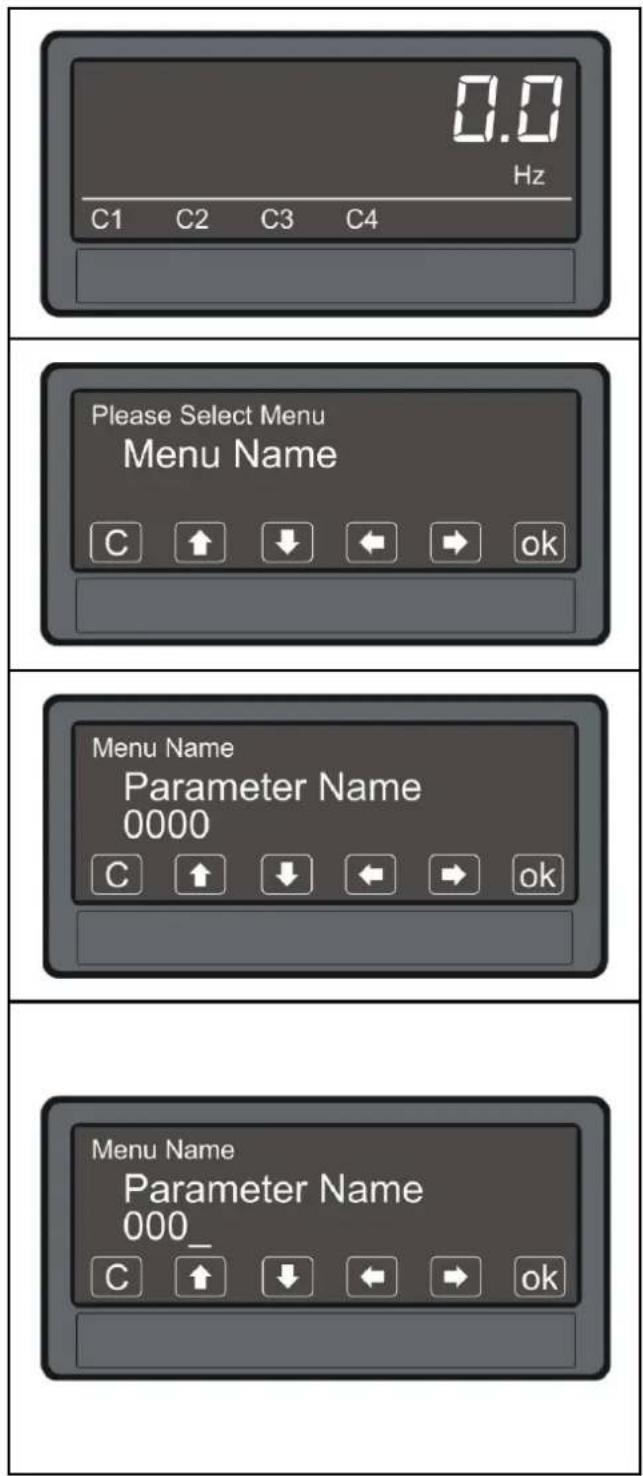

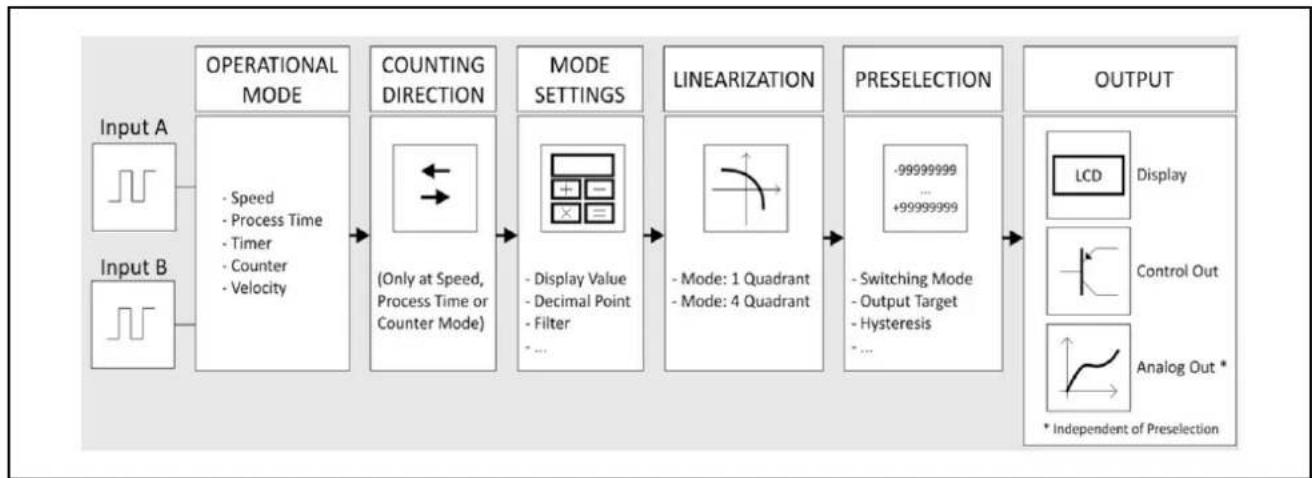

Comment changer le mode de fonctionnement ?
Dans le menu GENERAL MENU, paramètre OPERATIONAL MODE. Sélectionnez SPEED, PROCESS TIME, TIMER, COUNTER ou VELOCITY selon votre application. Confirmez avec OK.
Comment réinitialiser la valeur affichée ?
Utilisez la commande SET/RESET via l'écran tactile ou une entrée de contrôle configurée (SET / RESET VALUE). La valeur revient à celle définie dans SET VALUE.
Comment connecter un capteur NPN ou PNP ?

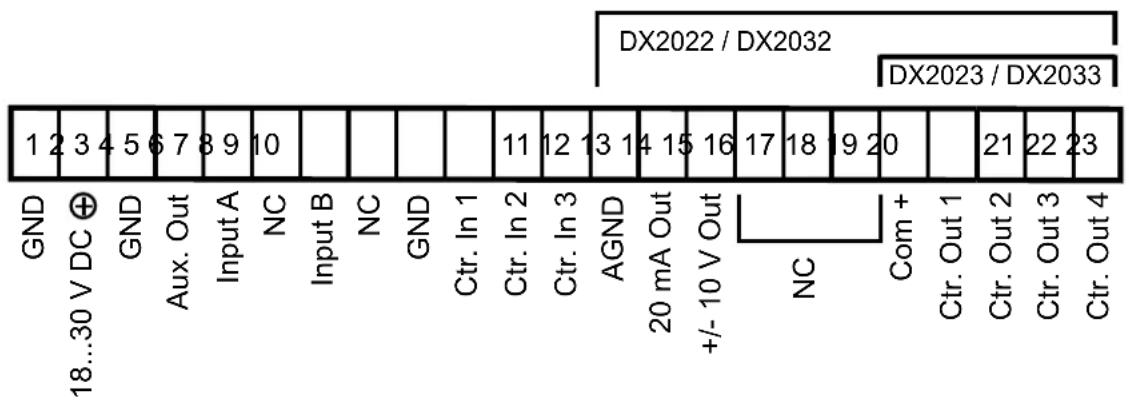

Raccordez le capteur aux bornes d'entrée A (5) et B (7) avec GND. Dans le GENERAL MENU, réglez ENCODER PROPERTIES sur PNP ou NPN selon votre capteur.
Que faire en cas de message d'erreur ?
Les messages ERROR: MAXIMUM/MINIMUM DISPLAY VALUE indiquent un dépassement de plage. La valeur revient automatiquement dans la plage admissible. Vérifiez votre échelle et vos réglages.
Comment configurer la sortie analogique ?
Allez dans le menu ANALOG MENU. Réglez ANALOG SOURCE, ANALOG FORMAT (tension ou courant), et les valeurs ANALOG START/END pour l'échelle. La résolution est de 16 bits.
Comment verrouiller les touches pour éviter des modifications involontaires ?
Configurez une entrée de contrôle avec l'action KEY LOCK. Lorsque l'entrée est activée, les touches de l'écran tactile sont bloquées. Utilisez aussi le code PIN dans PIN PRESELECTION ou PIN PARAMETER.
Quelle est la signification du message d'erreur ERROR: MAXIMUM DISPLAY VALUE ?
La valeur affichée dépasse +99 999 999. Cela peut se produire si l'échelle ou le facteur est mal réglé. Vérifiez les paramètres de mise à l'échelle dans le mode de fonctionnement.

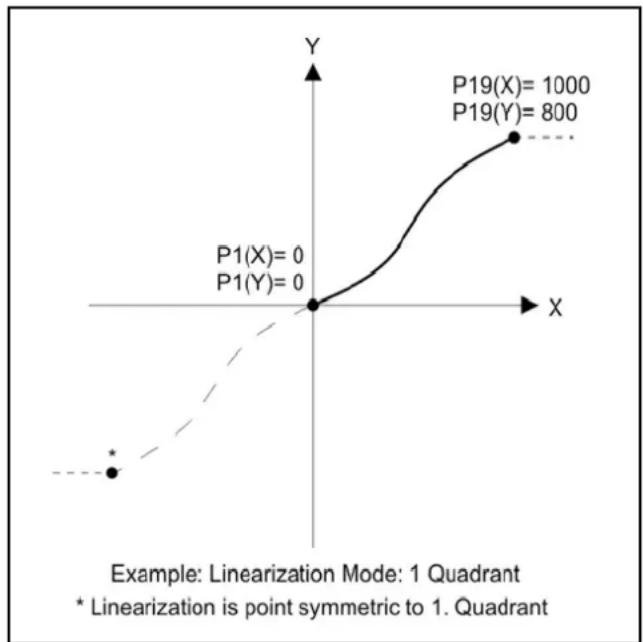

Comment effectuer une linéarisation ?
Dans le GENERAL MENU, activez LINEARIZATION MODE (1 QUADRANT ou 4 QUADRANT). Ensuite, dans le LINEARIZATION MENU, définissez jusqu'à 24 points avec P1(X) à P24(X) et P1(Y) à P24(Y). Les points doivent être croissants.
Comment nettoyer l'écran tactile ?
Utilisez un chiffon doux et non traité chimiquement. Ne pas utiliser de produits abrasifs ou de solvants. Attention à ne pas rayer la surface.
Où trouver la déclaration de conformité CE ?
La déclaration de conformité CE et les homologations sont disponibles sur le site www.ifm.com. Reportez-vous également à la section 13 de la notice.
