DX2033 - Afficheur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Afficheur numérique multifonctions pour signaux numériques
Marque	IFM
Modèle	DX2033
Dimensions (L x H x P)	96 x 48 x 116 mm
Découpe de montage	91 x 43 mm
Poids	Environ 200 g
Alimentation électrique	18 à 30 VDC
Consommation électrique	Environ 100 mA (sans charge)
Affichage	LCD rétroéclairé, hauteur des chiffres 13 mm, couleurs rouge/vert/jaune
Entrées incrémentales	2 entrées HTL (PNP, NPN, NAMUR, Tri-State), fréquence max 250 kHz
Entrées de contrôle	3 entrées HTL-PNP, fréquence max 10 kHz
Sorties de contrôle	4 sorties PNP (5-30 V, 200 mA chacune)
Fonctions principales	Vitesse, temps process, timer, compteur, vélocité, linéarisation, présélections
Protection	IP65 (face avant), IP20 (face arrière)
Température de fonctionnement	-20 °C à +60 °C
Température de stockage	-25 °C à +70 °C
Matériau du boîtier	ABS, indice UL 94 V-0
Entretien	Aucun entretien régulier ; nettoyage avec chiffon doux non traité
Réparation	Uniquement par le fabricant
Sécurité	Protection contre l'inversion de polarité

FOIRE AUX QUESTIONS - DX2033 IFM

Quels sont les modes de fonctionnement disponibles ?

L'appareil propose cinq modes : Speed (vitesse de rotation), Process Time (temps de passage), Timer (chronomètre/temporisateur), Counter (compteur d'impulsions) et Velocity (vitesse mesurée). Ils sont sélectionnables dans le menu GENERAL MENU via le paramètre OPERATIONAL MODE.

Comment configurer l'appareil ?

Maintenez l'écran tactile enfoncé pendant 3 secondes pour accéder aux menus. Utilisez les touches flèches pour naviguer et OK pour valider. Les paramètres modifiés ne sont actifs qu'après avoir quitté le menu. Un code PIN (par défaut 0000) peut être défini dans PIN PARAMETER pour verrouiller l'accès.

Quel type de capteur puis-je utiliser ?

Les entrées incrémentales acceptent les signaux HTL de type PNP, NPN, NAMUR ou Tri-State. La caractéristique est réglable dans ENCODER PROPERTIES du menu général. La fréquence d'entrée maximale est de 250 kHz.

Comment raccorder l'alimentation ?

L'appareil s'alimente en 18-30 VDC sur les bornes 1 (GND) et 2 (+). Respectez la polarité : une protection contre l'inversion est intégrée. La consommation typique est d'environ 100 mA, à laquelle s'ajoute le courant des capteurs via la sortie auxiliaire (bornes 3 et 4, max 250 mA).

Que faire en cas de message d'erreur ?

Les messages comme ERROR: MAXIMUM DISPLAY VALUE indiquent un dépassement de la plage d'affichage (-99 999 999 à [phone]). Ils disparaissent automatiquement lorsque la valeur revient dans les limites. Vérifiez la valeur mesurée et les réglages d'échelle.

Comment nettoyer l'afficheur ?

Utilisez un chiffon doux et non traité chimiquement pour enlever les salissures. N'utilisez pas de produits abrasifs ou solvants. Le boîtier ABS peut être nettoyé avec un chiffon légèrement humide, en évitant toute pénétration d'eau dans l'appareil (IP65 face avant).

Puis-je utiliser des contacts mécaniques ?

Oui, mais il est recommandé d'ajouter un condensateur externe d'environ 10 μF entre GND et l'entrée correspondante pour limiter les rebonds. Cela réduit la fréquence d'entrée maximale à environ 20 Hz. Pour les signaux électroniques, aucun condensateur n'est nécessaire.

Comment verrouiller les paramètres ?

Dans le menu GENERAL MENU, réglez PIN PARAMETER sur un code différent de 0000 (urgence : 6079). Pour un verrouillage rapide des présélections, utilisez PIN PRESELECTION. Les entrées de contrôle peuvent aussi être configurées pour verrouiller l'écran tactile via KEY LOCK.

Quelle est la fréquence d'entrée maximale ?

La fréquence maximale sur les entrées incrémentales A et B est de 250 kHz pour les signaux HTL. Pour les entrées de contrôle, la fréquence maximale est de 10 kHz. Ces valeurs sont valables en mode de comptage standard ; l'utilisation de contacts mécaniques avec condensateur réduit la fréquence.

Comment réinitialiser les réglages usine ?

Dans le menu GENERAL MENU, réglez FACTORY SETTINGS sur YES. Tous les paramètres reprendront leurs valeurs par défaut (indiquées en gris dans la notice). Attention : cette action efface toutes les configurations personnalisées.

MODE D'EMPLOI DX2033 IFM

Notice d'utilisation Afficheurs multifonctions pour signaux numériques

FX460

FR

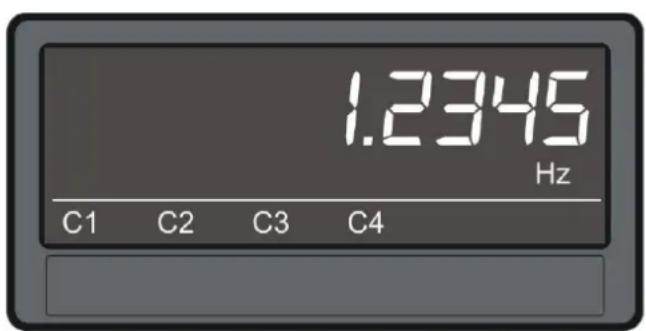

1.2345 Hz C1 C2 C3 C4

Contenu

1 Remarque préliminaire .... 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité 5

2.1 Consignes de sécurité générales 5

3 Fonctionnement et caractéristiques 5
3.1 Caractéristiques du produit : 5
4 Installation....6
5 Généralité 7

5.1 Mode de fonctionnement 7

6 Dimensions et montage 8
7 Raccordement électrique 8

7.1 Alimentation en tension DC 9
7.2 Sortie tension auxiliaire 9
7.3 Entrées incrémentales A, B 9
7.4 Entrées de contrôle 10
7.5 Sortie analogique (DX2022, DX2032) .....11
7.6 Sorties de contrôle (DX2022, DX2023, DX2032, DX2033) .....11
7.7 Alimentation en tension AC (DX2021, DX2022, DX2023) 12

8 Fonctionnement / écran tactile 13

8.1 Affichages pour le paramétrage 13
8.2 Affichages pendant le fonctionnement ..... 14
8.3 Messages d'erreur 15

9 Aperçu de paramètres / menus. 17

9.1 Aperçu 17
9.2 General Menu.... 19
9.3 Mode Speed 22
9.4 Mode Process Time 24
9.5 Mode Timer 26
9.6 Mode Counter 28
9.7 Mode Velocity 30
9.8 Preselection Values 31
9.9 Preselection 1 Menu.... 33
9.10 Preselection 2 Menu.... 35
9.11 Preselection 3 Menu.... 37
9.12 Preselection 4 Menu.... 37
9.13 Analog Menu 38
9.14 Command Menu.... 40
9.15 Display Menu 42
9.16 LINEARIZATION MENU 44

10 Linéarisation 45
11 Données techniques 47
12 Maintenance, réparation et élimination. 48

12.1 Entretien.... 48

12.2 Nettoyage de la surface du boîtier 48

12.3 Réparation 48

12.4 Elimination des déchets 48

13 Homologations/normes.... 49

1 Remarque préliminaire

Ce document est valable pour les appareils du type "FX460". Il fait partie de l'appareil.

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil. Le document fournit des informations sur l'utilisation correcte de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'appareil.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de blessures graves irréversibles.

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

INFORMATION IMPORTANTE

Avertissement de dommages matériels.

2 Consignes de sécurité

2.1 Consignes de sécurité générales

La présente description constitue un élément essentiel de l'appareil et contient d'importantes remarques relatives à son installation, son fonctionnement et son utilisation. Le non-respect peut occasionner des dommages ou porter atteinte à la sécurité des personnes et des installations !

L'utilisation de cette description de l'appareil exige la qualification appropriée du personnel. L'appareil doit être installé, configuré, mis en service et entretenu par un électricien habilité.

Non-responsabilité : Le fabricant ne pourra être tenu responsable d'éventuels dommages corporels ou matériels dus à une installation, mise en service, utilisation et maintenance non conformes ainsi qu'à des interprétations erronées ou des fautes dans la présente description de l'appareil. De plus, le fabricant réserve le droit d'apporter - même sans préavis - des modifications techniques sur l'appareil ou la description. Donc, d'éventuelles divergences entre l'appareil et la description ne peuvent pas être exclues.

L'installateur de l'installation / du système complet est responsable de la sécurité de l'installation dans laquelle cet appareil est intégré.

Pendant l'installation, l'utilisation et les travaux d'entretien, tous les règles et standards de sécurité spécifiques au pays et à l'application doivent être respectés et observés.

Si l'appareil est utilisé dans des processus où une éventuelle erreur ou une mauvaise utilisation peuvent mener à d'éventuels dommages corporels ou matériels, des dispositions adéquates devront être prises pour éviter de telles conséquences.

3 Fonctionnement et caractéristiques

Cet appareil est exclusivement conçu pour l'utilisation dans des machines et installations industrielles. Des applications d'une autre nature ne correspondent pas aux dispositions et relèvent de la responsabilité exclusive de l'utilisateur. Le fabricant décline toute responsabilité pour des détériorations qui sont dues à une mauvaise utilisation. L'appareil doit uniquement être installé comme prescrit et utilisé dans un état technique impeccable correspondant aux données techniques. L'appareil n'est pas approprié pour les zones protégées contre les explosions ainsi que les applications exclues par la norme DIN EN 61010-1.

3.1 Caractéristiques du produit :

- Appareil multifonctions avec modes de fonctionnement comme contrôleur de vitesse, compteur, affichage du temps de passage, indication de la position, temporisateur pour temps de fonctionnement, chronomètre ou afficheur de process

- Entrées HTL pour générateurs d'impulsions / capteurs NPN / PNP ou NAMUR

• Affichage à 7 segments avec symboles et unités
- Paramétrage à l'aide de langage clair et écran tactile

- Sortie tension auxiliaire 24 VDC pour l'alimentation des générateurs d'impulsions (appareils DX202x)

• Fréquence d'entrée jusqu'à 250 kHz

- Fonctions telles que mise à l'échelle, filtre, temporisation de démarrage

- Boîtier standard pour montage encastré de 96 x 48 mm et indice de protection IP65 (front)

4 Installation

L'appareil ne peut être installé et utilisé que dans un environnement correspondant à la plage de température admissible. S'assurer d'une ventilation suffisante et éviter le contact direct de l'appareil avec des gaz et liquides chauds ou agressifs.

Avant l'installation et des travaux d'entretien, l'appareil doit être débranché de toute source de tension. S'assurer également que le contact avec une source de tension débranchée ne constitue aucun risque.

Des appareils alimentés en tension alternative ne peuvent être raccordés qu'à l'aide d'interrupteurs / disjoncteurs de puissance au réseau BT. Ce commutateur doit être positionné à proximité de l'appareil et marqué comme dispositif d'interruption.

Les câbles entrants et sortants de basse tension doivent avoir une isolation double ou être renforcés en présence de câbles dangereux et conducteurs (circuits TBTS).

Utiliser exclusivement des câbles dont les caractéristiques et isolations sont adaptées aux plages de tension et de température prévues. De plus, respecter les standards spécifiques qui s'appliquent aux appareils et aux pays en ce qui concerne leur structure, leur forme et leur qualité. Vous trouverez des informations sur les sections pour les bornes à vis dans les données techniques.

Avant la mise en service, assurer le bon positionnement de toutes les connexions et tous les câbles dans les bornes à vis. Toutes les bornes à vis (même non utilisées) doivent être vissées jusqu'à la butée afin d'assurer une fixation fiable résistante aux chocs et vibrations.

Limiter les surtensions sur les connexions de l'appareil aux valeurs de la catégorie de surtension II.

Quant au lieu de montage, au câblage, aux conditions environnantes ainsi qu'au blindage et la mise à la terre du câblage, les standards généraux pour la construction d'armoires électriques dans l'industrie des machines ainsi que les prescriptions de blindage du fabricant sont applicables.

5 Généralité

L'appareil est un afficheur utilisant les impulsions HTL pour l'installation sur tableau de commande.

5.1 Mode de fonctionnement

Toutes les fonctions sont à configurer dans le menu de paramètres. L'appareil peut être utilisé dans les modes d'affichage suivants :

• Speed :
  Affichage de vitesse de rotation (RPM), en tant que tachymètre ou mesure de fréquence. Uniquement l'entrée A est active. Entrée B n'est pas utilisée.
• Process Time :
  Utilisation en tant qu'affichage du temps de cuisson ou de passage (vitesse réciproque). Uniquement l'entrée A est active. Entrée B n'est pas utilisée.

- Timer :

Fonctionnement comme chronomètre. Fonctions démarrage/arrêt à paramétrer librement. En fonction du paramétrage, seulement l'entrée A est active ou l'entrée A et l'entrée B sont actives.

- Counter :

Fonctionnement comme indicateur de la position, compteur d'impulsions, totalisateur, compteur différentiel, compteur standard/décompteur. Entrées A et B sont actives.

- Velocity :

Affichage de la vitesse mesurée en fonction du temps écoulé. L'entrée A sert d'entrée de démarrage et l'entrée B d'entrée d'arrêt.

Les appareils peuvent également être utilisés pour des applications de commande et de régulation. La surveillance de valeurs limites telles que la vitesse de rotation maximum/minimum, l'arrêt ou une fonction fenêtre est également possible.

    subgraph Input_A
        I1["Speed - Process Time - Timer - Counter - Velocity"]
    end

    subgraph Input_B
        J1["(Only at Speed, Process Time or Counter Mode)"]
        J2["Display Value - Decimal Point - Filter ..."]
    end

    subgraph OUTPUT
        H1["LCD Display"]
        H2["Control Out"]
        H3["Analog Out *"]
    end

    I1 --> D
    J1 --> E
    H1 --> F
    H2 --> G
    H3 --> H

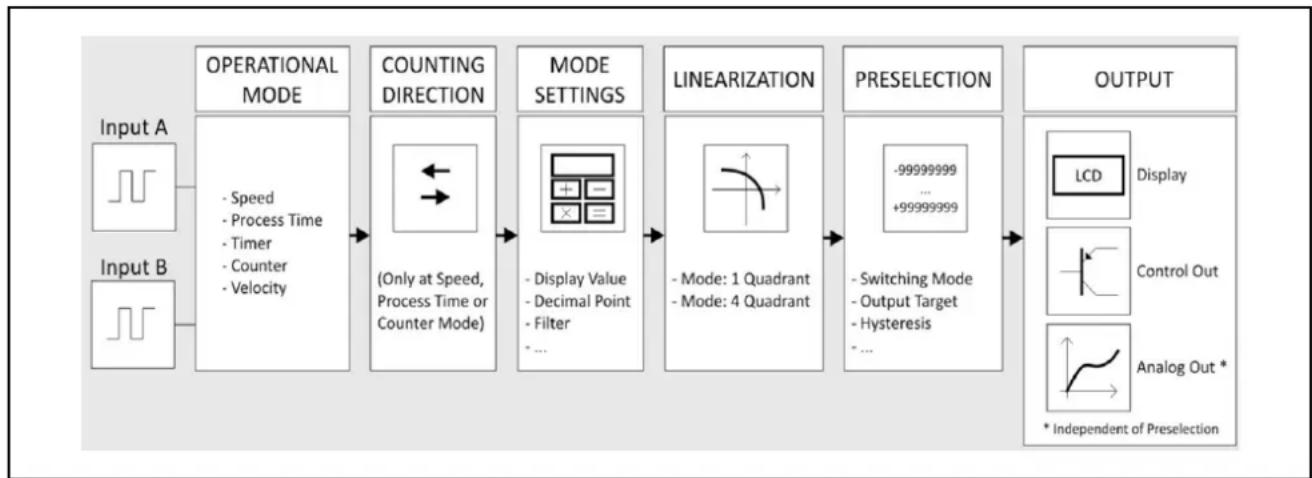

Diagramme fonctionnel

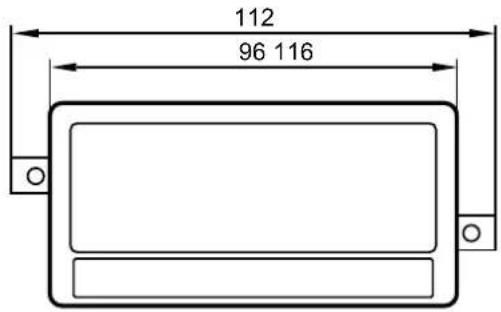

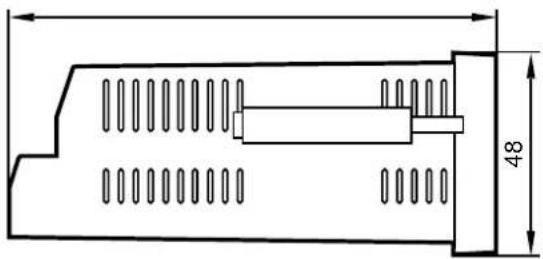

6 Dimensions et montage

112 96 116

48

▶ Découper le tableau de commande (91 x 43 mm) et monter l'appareil dans la découpe à l'aide des 2 vis de fixation.

7 Raccordement électrique

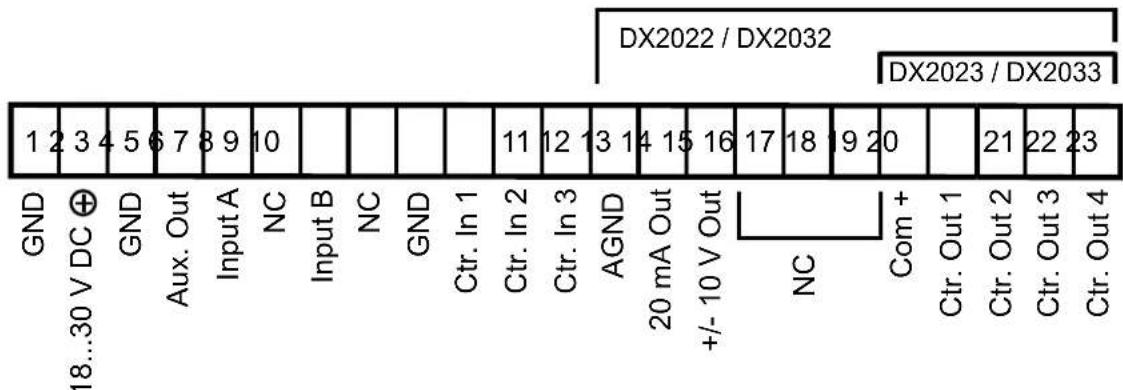

Connexions au dos du boîtier

INFORMATION IMPORTANTE

Les bornes 16, 17 et 18 ne doivent pas être utilisées !

7.1 Alimentation en tension DC

L'appareil peut être alimenté via les bornes 1 et 2 avec une tension continue entre 18 et 30 VDC. La consommation dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'élève typiquement à une valeur d'env. 100 mA augmentée du courant prélevé par le générateur d'impulsions sur la sortie tension auxiliaire.

Toutes les connexions GND sont reliées en interne.

7.2 Sortie tension auxiliaire

Une tension auxiliaire est disponible sur les bornes 3 et 4 pour l'alimentation des capteurs / générateurs d'impulsions.

La tension de sortie dépend de l'alimentation de l'appareil :

• En cas d'alimentation DC de l'appareil, la tension de sortie est d'environ 1 V en-dessous de l'alimentation en tension fournie sur les bornes 1 et 2 et ne doit pas être chargée avec plus de 250 mA.
• En cas d'alimentation AC de l'appareil, la tension de sortie est d'environ 24 VDC (± 15%) et peut être chargée avec 150 mA maximum tant que la température ne dépasse pas 45 °C. En cas de températures plus élevées, le courant de sortie maximum se réduit à 80 mA.

7.3 Entrées incrémentales A, B

Deux entrées d'impulsions pour signaux HTL sont disponibles sur les bornes 5 et 7. La caractéristique (PNP, NPN, Namur ou Tri-State) des entrées incrémentales peut être réglée dans le GENERAL MENU.

Raccordement des entrées incrémentales :

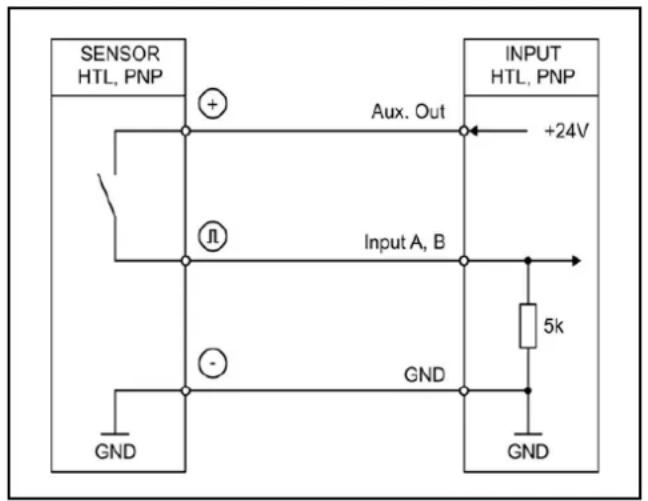

SENSOR HTL, PNP + Aux. Out +24V Π Input A, B 5k GND GND GND INPUT HTL, PNP

PNP NPN

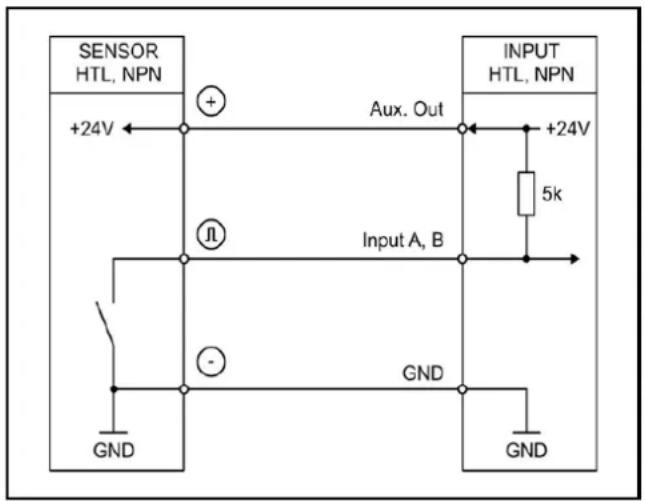

SENSOR HTL, NPN +24V Aux. Out INPUT HTL, NPN +24V 5k Input A, B GND GND GND

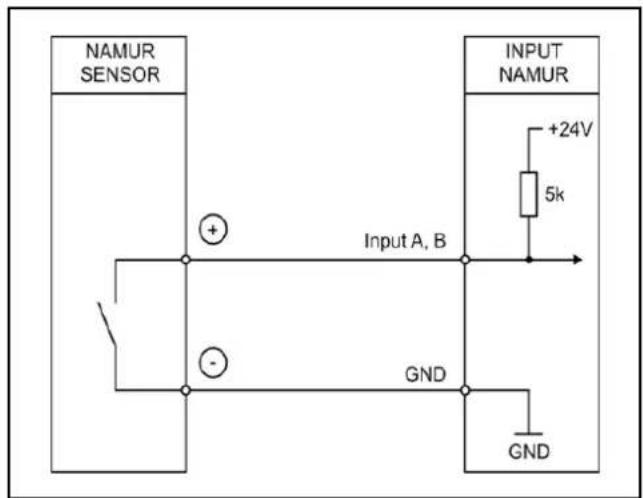

NAMUR SENSOR +24V 5k Input NAMUR Input A, B GND GND

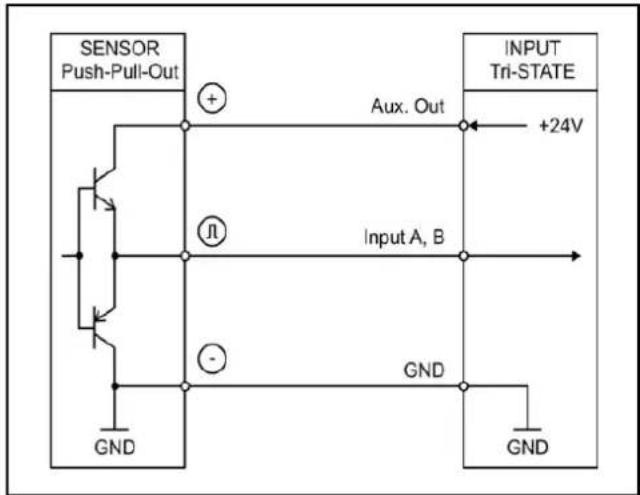

SENSOR Push-Pull-Out + Aux. Out +24V INPUT Tri-STATE Input A, B GND GND GND

Namur Tri-State

Les entrées PNP ouvertes sont toujours "LOW" et les entrées NPN ouvertes "HIGH".

Les étages d'entrée sont adaptés aux générateurs d'impulsions électroniques.

Remarque concernant les contacts de commutation mécaniques : Si, exceptionnellement, il est nécessaire d'utiliser des contacts mécaniques en tant que source d'impulsions, il faut ajouter un condensateur externe usuel d'environ 10 μF sur les bornes entre GND (-) et l'entrée correspondante (+). Ainsi, la fréquence d'entrée maximum est amortie à d'environ 20 Hz ce qui évite tout rebondissement.

7.4 Entrées de contrôle

Trois entrées de contrôle HTL-PNP sont disponibles sur les bornes 10, 11 et 12.

Ces entrées sont configurables dans le COMMAND MENU et utilisées pour des fonctions qui sont à exécuter en externe, telles que la remise à zéro de la valeur affichée, le changement de l'affichage, le verrouillage de l'écran tactile ou le déblocage des sorties de contrôle.

SPS / Switch HTL, PNP +24V #1 Ctrl. In INPUT HTL, PNP 15k GND

Raccordement des entrées de contrôle

Les entrées de contrôle ouvertes sont toujours "LOW".

Les étages d'entrée sont adaptés aux signaux commande électroniques.

Remarque concernant les contacts de commutation mécaniques : Si, exceptionnellement, il est nécessaire d'utiliser des contacts mécaniques en tant que source d'impulsions, il faut ajouter un condensateur externe usuel d'environ 10 μF sur les bornes entre GND (-) et l'entrée correspondante (+). Ainsi, la fréquence d'entrée maximum est amortie à d'environ 20 Hz ce qui évite tout rebondissement.

7.5 Sortie analogique (DX2022, DX2032)

Une sortie 16 bit analogique est disponible aux bornes 13 et 14 / 15.

Cette sortie peut être configurée et mise à l'échelle dans l'ANALOG MENU. La configuration suivante est possible :

• Sortie de tension : -10 ... +10 V
• Sortie de courant : 0 ... 20 mA
• Sortie de courant : 4 ... 20 mA

La sortie analogique est proportionnelle à la source de données et se réfère au potentiel AGND.

Les bornes AGND et GND sont raccordées entre elles en interne.

INFORMATION IMPORTANTE

Le fonctionnement parallèle des sorties en tension et en courant n'est pas admissible !

7.6 Sorties de contrôle (DX2022, DX2023, DX2032, DX2033)

Quatre sorties de contrôle sont disponibles sur les bornes 20, 21, 22 et 23.

Les conditions de commutation peuvent être réglées dans le PRESELECTION MENU.

Les sorties Ctrl. Out 1 – Ctrl. Out 4 sont des sorties PNP rapides avec une puissance de commutation de 5 – 30 V / 200 mA par voie.

La tension de commutation est déterminée par la tension à la borne 19 (Com+).

Pour commuter des charges inductives, il est conseillé de prendre des mesures d'amortissement externes.

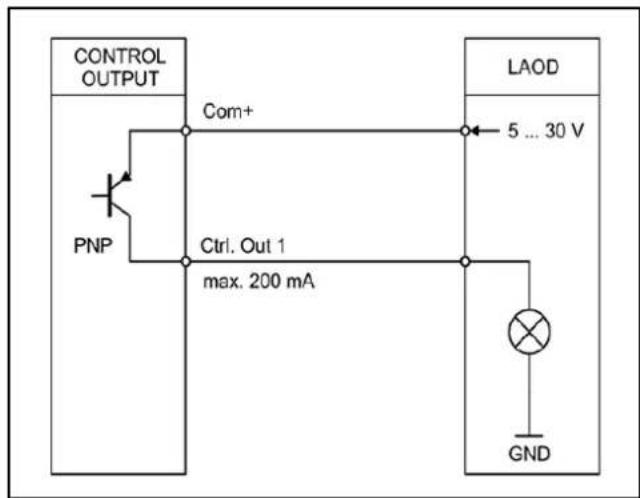

CONTROL OUTPUT PNP Com+ 5 ... 30 V Ctrl. Out 1 max. 200 mA LAOD GND

Raccordement des sorties de contrôle

7.7 Alimentation en tension AC (DX2021, DX2022, DX2023)

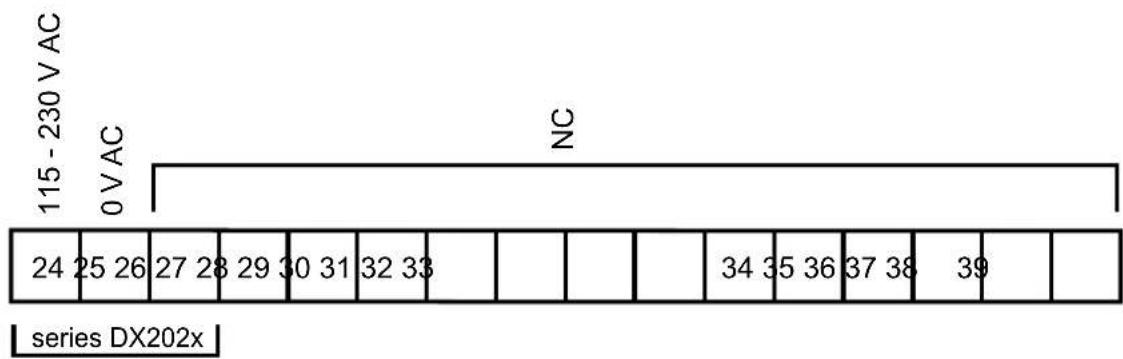

Par les bornes 24 et 25, l'appareil peut être alimenté avec une tension alternative entre 115 et 230 V AC. La puissance absorbée dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'élève à une valeur d'environ 3 VA (augmentée du courant prélevé par le générateur d'impulsions sur la sortie tension auxiliaire).

8 Fonctionnement / écran tactile

8.1 Affichages pour le paramétrage

Les menus de paramètres individuels et leurs paramètres sont décrits dans un chapitre séparé (→ 9 Aperçu de paramètres / menus).

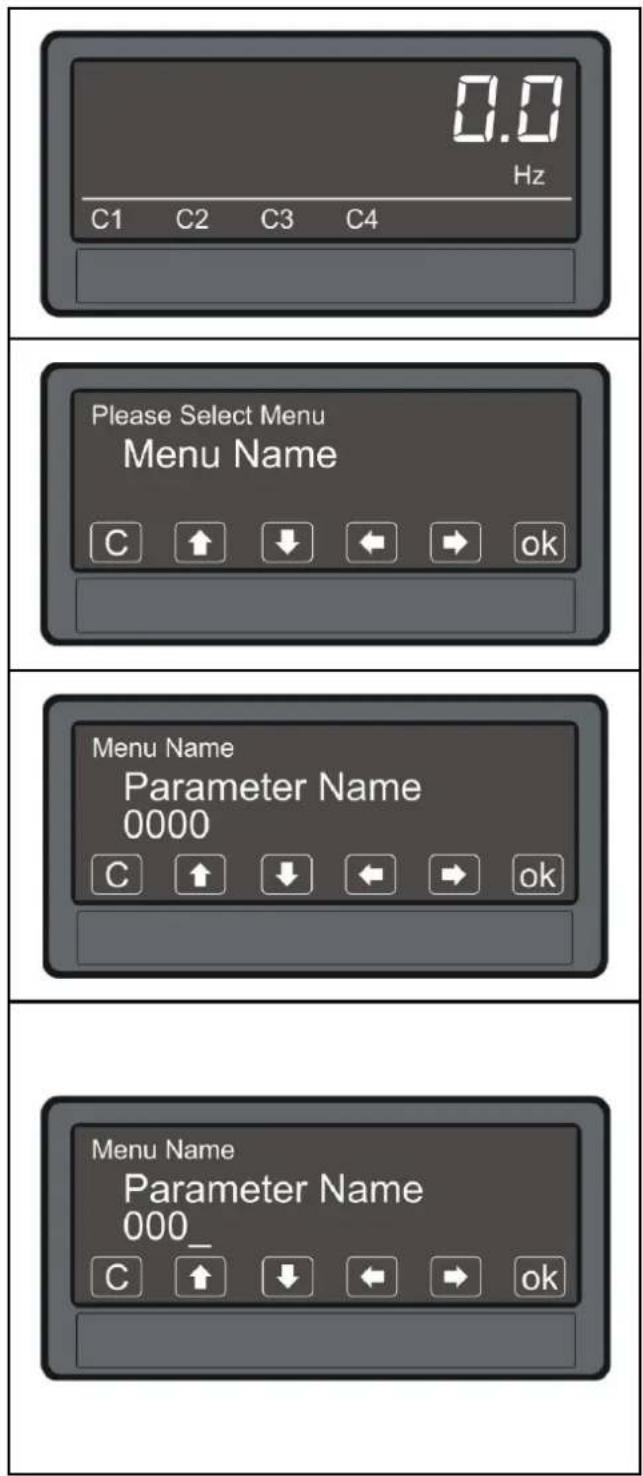

0.0 Hz C1 C2 C3 C4 Please Select Menu Menu Name C ↑ ↓ ← → ok Menu Name Parameter Name 0000 C ↑ ↓ ← → ok Menu Name Parameter Name 000_ C ↑ ↓ ← → ok

Paramétrage de l'appareil :

Afin de régler des paramètres de l'appareil, maintenir l'écran tactile appuyé pendant 3 secondes.

Sélectionner le menu :

A l'aide des touches flèche, le menu de paramètres souhaité peut être sélectionné et confirmé avec OK. Le bouton C ferme la sélection de menu.

Sélectionner les paramètres :

A l'aide des touches flèche, le paramètre souhaité peut être sélectionné et confirmé avec OK. Le bouton C ferme la sélection des paramètres.

Editer un paramètre :

Quand la valeur de paramètre clignote, elle peut être éditée à l'aide des touches flèche et sauvegardée avec OK.

Le bouton C ferme l'édition.

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu.

8.2 Affichages pendant le fonctionnement

Les affichages suivants sont disponibles. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains de ces affichages sont affichés.

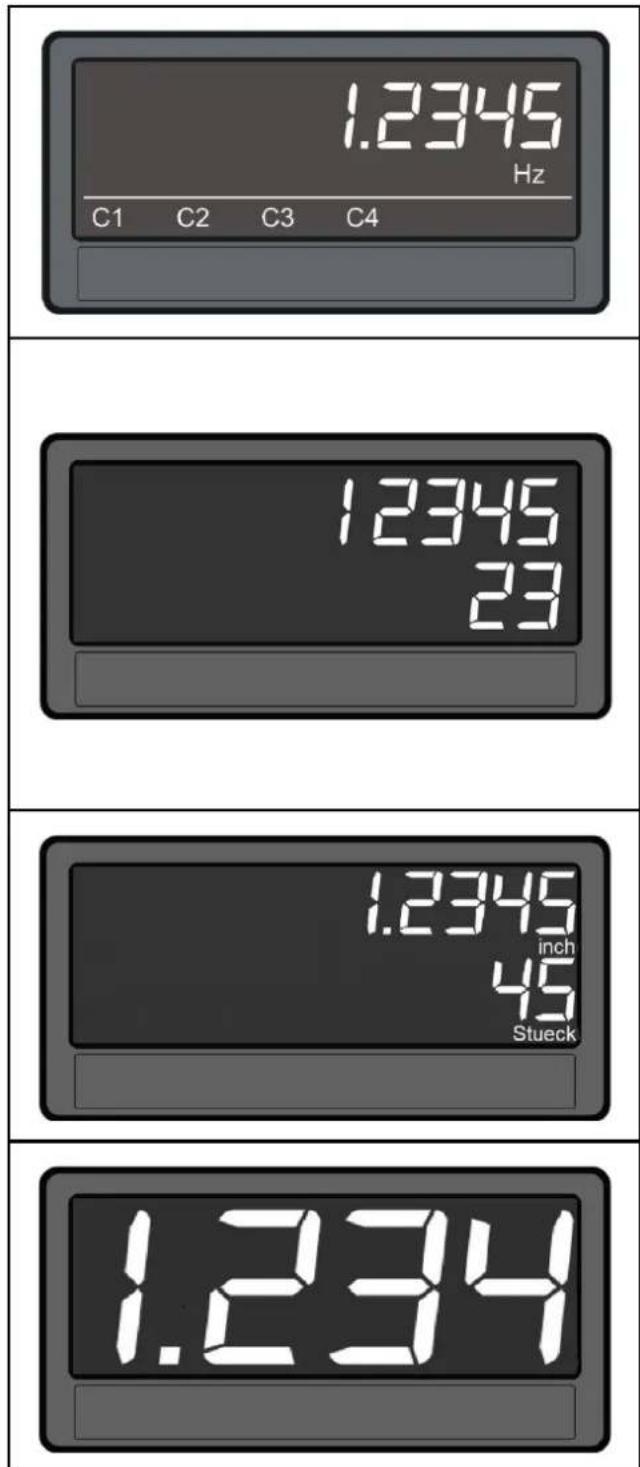

1.2345 Hz C1 C2 C3 C4 1.2345 23 1.2345 inch 45 Stueck 1.234

Affichage avec unité et ligne d'état :

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

Uniquement pour les appareils DX2022, DX2023, DX2032 et DX2033.

Affichage compteur et compteur batch/compteur totalisateur ou temporisateur et compteur totalisateur :

Afin d'accéder au prochain affichage, toucher la partie supérieure de l'écran tactile.

Uniquement avec COUNT MODE A+B / A-B ou TOTAL TIME MODE.

Affichage à deux lignes avec unités :

Afin d'accéder au prochain affichage, toucher l'écran tactile.

Uniquement avec COUNT MODE A+B / A-B ou TOTAL TIME MODE.

Grand affichage (4 digits):

Afin d'accéder au prochain affichage, toucher l'écran tactile.

Seulement si le paramètre LARGE DISPLAY est activé

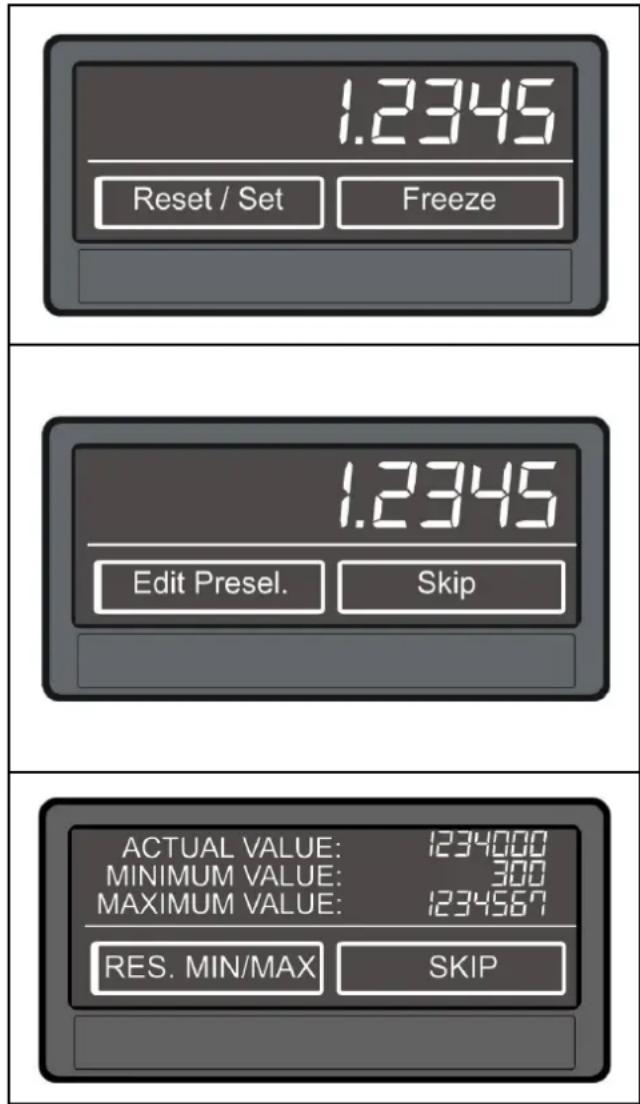

1.2345 Reset / Set Freeze 1.2345 Edit Presel. Skip ACTUAL VALUE: 1234000 MINIMUM VALUE: 300 MAXIMUM VALUE: 1234567 RES. MIN/MAX SKIP

Affichage des commandes clavier :

Afin d'accéder au prochain affichage, toucher la partie supérieure de l'écran tactile.

Uniquement en mode de fonctionnement TIMER et COUNTER

Affichage avec fonction de démarrage rapide pour entrer les valeurs de présélection (Preselection Values) :

Afin d'accéder au prochain affichage, toucher la partie supérieure de l'écran tactile ou toucher "Skip".

Uniquement pour les appareils DX2022, DX2023, DX2032 et DX2033.

Affichage avec valeur min / max :

Afin d'accéder au prochain affichage, toucher la partie supérieure de l'écran tactile ou toucher "Skip".

8.3 Messages d'erreur

Message d'erreur affiché Description
ERROR: MAXIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est supérieure à + 99 999 999.
ERROR: MINIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est inférieure à - 99 999 999.
ERROR: MAX. TOP DISPLAY VALUE La valeur affichée supérieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. TOP DISPLAY VALUE La valeur affichéesupérieure de l'affichage à deux lignes est inférieure à - 99 999 999.
ERROR: MAX. DOWN DISPLAY VALUE La valeur affichéeinférieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. DOWN DISPLAY VALUE La valeur affichéeinférieure de l'affichage à deux lignes est inférieure à - 99 999 999.
ERROR: MAX. LARGE DISPLAY VALUE La valeur affichée du grand affichage est supérieure à + 9999.
ERROR: MIN. LARGE DISPLAY VALUE La valeur affichée du grand affichage est inférieure à - 9999.

Les messages d'erreur décrits disparaissent automatiquement dès que la valeur affichée rentre dans la plage possible.

9 Aperçu de paramètres / menus

9.1 Aperçu

Cette section permet un aperçu des menus individuels et de leurs paramètres. Le nom de menu respectif est indiqué en gras, les paramètres correspondants sont positionnés directement sous le nom du menu. Les valeurs par défaut sont surlignées en gris. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains menus sont affichés.

La structure de menu suivante est valable à partir de la version 04A du logiciel.

Menu / paramètre Menu / paramètre
GENERAL MENU STANDSTILL TIME (S)
OPERATIONAL MODE AVERAGE FILTER
ENCODER PROPERTIES
COUNTING DIRECTION MODE TIMER
SCALE UNITS TIME BASE
LINEARIZATION MODE START / STOP
PIN PRESELECTION AUTO SET / RESET
PIN PARAMETER LATCH FUNCTION
BACK UP MEMORY SET VALUE
FACTORY SETTINGS INC / DEC MODE
MODE SPEED MODE COUNTER
DISPLAY VALUE	COUNT MODE
BASE FREQUENCY (HZ)	FACTOR
DECIMAL POINT	SET VALUE
SAMPLING TIME (S)	DECIMAL POINT
WAIT TIME (S)	BATCH MODE
STANDSTILL TIME (S)	BATCH SET VALUE
AVERAGE FILTER
FOR/REV DETECTION	MODE VELOCITY
	START / STOP
MODE PROCESS TIME	DISPLAY VALUE
DISPLAY FORMAT	BASE TIME (S)
DISPLAY VALUE	DECIMAL POINT
BASE FREQUENCY (HZ)	WAIT TIME (S)
SAMPLING TIME (S)	STANDSTILL TIME (S)
WAIT TIME (S)
PRESELECTION VALUES PRESELECTION 4 MENU
PRESELECTION 1 MODE 4
PRESELECTION 2 HYSTERESIS 4
PRESELECTION 3 PULSE TIME 4
PRESELECTION 4 OUTPUT TARGET 4
	OUTPUT POLARITY 4
PRESELECTION 1 MENU OUTPUT LOCK 4
MODE 1 START UP DELAY 4 (S)
HYSTERESIS 1 EVENT COLOR 4
PULSE TIME 1
OUTPUT TARGET 1 ANALOG MENU
OUTPUT POLARITY 1 ANALOG FORMAT
OUTPUT LOCK 1 ANALOG START
START UP DELAY 1 (S) ANALOG END
EVENT COLOR 1 ANALOG GAIN (%)
	ANALOG OFFSET (%)
PRESELECTION 2 MENU
MODE 2 COMMAND MENU
HYSTERESIS 2 INPUT 1 ACTION
PULSE TIME 2 INPUT 1 CONFIG.
OUTPUT TARGET 2	INPUT 2 ACTION
OUTPUT POLARITY 2 INPUT 2 CONFIG.
OUTPUT LOCK 2 INPUT 3 ACTION
START UP DELAY 2 (S) INPUT 3 CONFIG.
EVENT COLOR 2
	DISPLAY MENU
PRESELECTION 3 MENU COLOR
MODE 3 BRIGHTNESS
HYSTERESIS 3 CONTRAST
PULSE TIME 3 SCREEN SAVER (S)
OUTPUT TARGET 3	UP-DATE-TIME (S)
OUTPUT POLARITY 3 FONT
OUTPUT LOCK 3
START UP DELAY 3 (S)
EVENT COLOR 3
LINEARIZATION MENU
P1(X)
P1(Y)
P2(X)
P2(Y)
...
P23(X)
P23(Y)
P24(X)
P24(Y)

FR

9.2 General Menu

OPERATIONAL MODECe paramètre sélectionne la fonction de mesure (mode de fonctionnement) de l'appareil.
SPEED Affichage de vitesse de rotation (RPM), en tant que tachymètre ou mesure de fréquence
PROCESS TIME Utilisation en tant qu'affichage du temps de cuisson ou de passage (vitesse réciproque)
TIMER Chronomètre / temporisateur
COUNTER Fonctionnement comme indicateur de la position, compteur d'impulsions, totalisateur, compteur différentiel, compteur standard/ décompteur
VELOCITY Affichage de la vitesse mesurée en fonction du temps écoulé
ENCODER PROPERTIESCe paramètre définit les caractéristiques des entrées d'impulsions.
PNP PNP (commute un + )
NPN NPN (commute un - )
NAMUR Raccorder capteur (-) à GND et capteur (+) à l'entrée (A, B)
TRI-STATE Tri-State
COUNTING DIRECTIONCe paramètre permet l'inversion du sens de rotation de l'entrée d'impulsions (uniquement en mode de fonctionnement COUNTER A, B 90°)
FORWARD En avant
REVERSE En arrière
SCALE UNITSCe paramètre définit quelle unité est affichée. Il n'influence pas la valeur affichée. La position du point décimal se règle via le paramètre DECIMAL POINT. En cas d'affichage à deux lignes, l'unité réglée et le point décimal de la valeur affichée seront aussi appliqués automatiquement au compteur totalisateur / temporisateur total. L'unité pour le compteur batch peut être réglée séparément avec le paramètre SCALE UNITS (BATCH).
Hz Par défaut
kHz
m/s
m/min
km/h
mph
1/min
RPM
1/sec
RPS
Stk/h
pcs/h
mm
m
inch
feet
Stueck
pcs
sec
min
Min:Sec
H:M:S
%
l/min
gal/min
ml/min
gr/min
inch/min
H:M

Edit Unit Avec ce paramètre, une unité spécifique au client avec 16 digits maximum peut être éditée.Appuyer sur [OK] pour ouvrir le menu "Edit Unit". Sélectionner l'unité avec les touches flèche. Maintenir appuyé la touche flèche pour faire défiler les unités. Sauvegarder avec [OK]. Quitter le menu "Edit Unit" avec [C].

!

"

#

$

%

&

'

(

)

*

+

,

-

.

/

0

1

2

3

4

5

6

7

8

9

:

;

<

=

>

?

@

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

[

\

]

^

-

`

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

{

|

}

~

SCALE UNITS (BATCH)Ce paramètre définit quelle unité est affichée sur l'afficheur à deux lignes pour le compteur de pièces (compteur batch). Unités réglables : voir le paramètre SCALE UNITS.

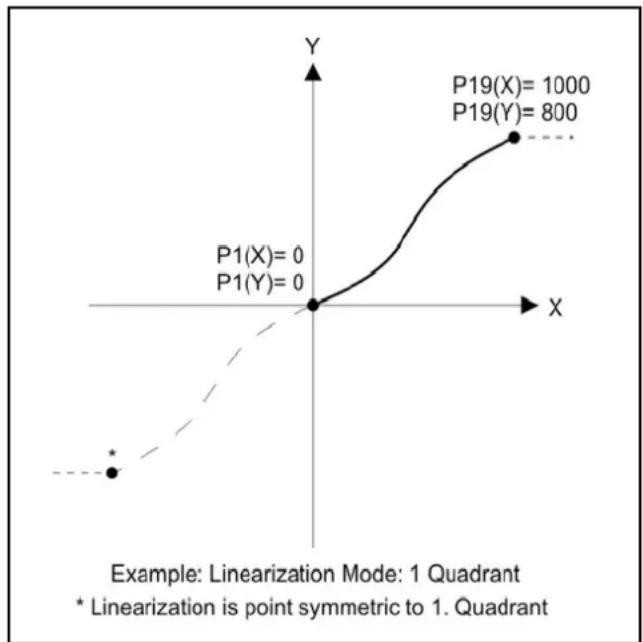

LINEARIZATION MODECe paramètre définit la fonction de linéarisation (→ 10 Linéarisation).

OFF Aucune linéarisation

1 QUADRANT Linéarisation dans le 1er quadrant

4 QUADRANT Linéarisation dans les 4 quadrants

PIN PRESELECTIONCe paramètre définit le code PIN pour le blocage pour la fonction de démarrage rapide afin d'entrer les valeurs de présélection dans le menu PRESELECTION VALUES (PIN d'urgence : 6079). Le blocage des boutons pour le démarrage rapide n'est conseillé qu'en combinaison avec le blocage des boutons pour tous les paramètres.

0000 Aucun blocage des boutons

...

9999 Accès après avoir entré le code PIN 9999

PIN PARAMETERCe paramètre définit le code PIN pour le blocage des boutons pour tous les paramètres (PIN d'urgence : 6079).

0000 Aucun blocage des boutons

...

9999 Le paramétrage de l'appareil n'est possible qu'après avoir entré le code PIN.

BACK UP MEMORY

NO Sans fusible zéro tension

YES Fusible zéro tension actif. En cas de panne électrique la valeur courante est sauvegardée.

FACTORY SETTINGS

NO Les réglages usine ne sont pas chargés

YES Les réglages usine sont chargés (valeurs par défaut sur fond gris)

9.3 Mode Speed

Ce menu permet de sélectionner les modes de fonctionnement "affichage de vitesse de rotation (RPM)", "tachymètre" ou "mesure de fréquence". Dans ce mode de fonctionnement, seule l'entrée A est active ou entrée A et entrée B avec déphasage 90° pour une détection fiable du sens de rotation. Ce menu est uniquement affiché si l'OPERATIONAL MODE correspondant est sélectionné dans le GENERAL MENU.

DISPLAY VALUE
Sélection de la valeur à afficher pour la fréquence de référence ci-dessous.
1 Valeur minimale
1000 Valeur par défaut
99999999 Valeur maximale
BASE FREQUENCY (HZ)Réglage de la fréquence de référence en Hz pour la valeur affichée mentionnée ci-dessus.
1 Valeur minimale
100 Valeur par défaut
500000 Valeur maximale
DECIMAL POINTCe réglage définit la position du point décimal.
NO Aucun point décimal
0000000.0 Point décimal à la position indiquée
000000.00 Point décimal à la position indiquée
00000.000 Point décimal à la position indiquée
0000.0000 Point décimal à la position indiquée
000.00000 Point décimal à la position indiquée
00.000000 Point décimal à la position indiquée
0.0000000 Point décimal à la position indiquée

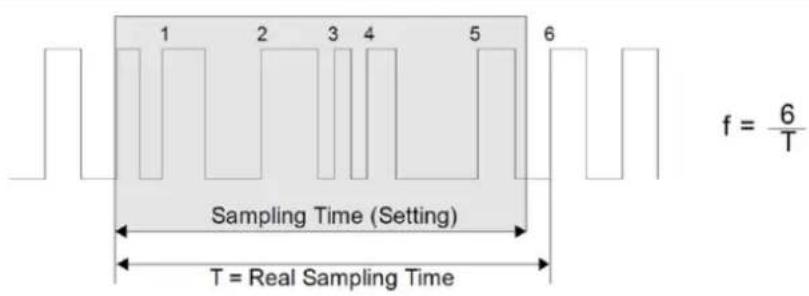

SAMPLING TIME (S)La valeur réglée correspond au temps de mesure minimum en secondes. Le Sampling Time sert de filtre en cas de fréquences irrégulières. Ce paramètre influence directement le temps de réponse de l'appareil.
0.005 Temps de mesure minimum en secondes
0.1 Valeur par défaut
9 999 Temps de mesure maximum en secondes

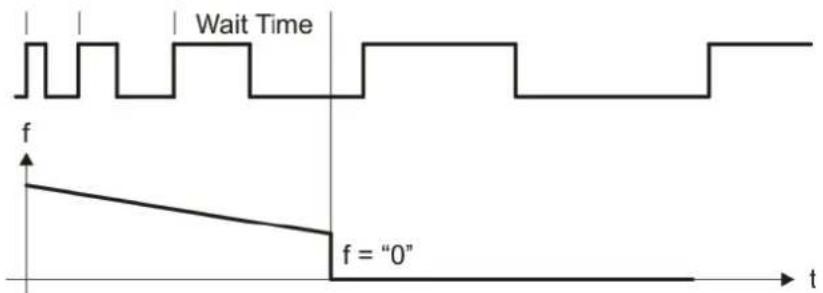

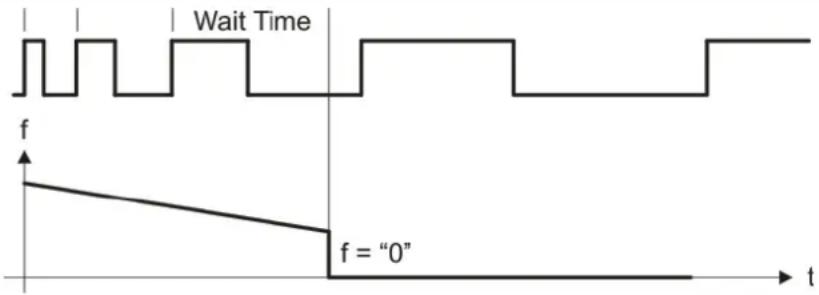

La valeur réglée correspond au temps d'attente pour la remise à zéro. Ce paramètre définit la durée de période de la fréquence la plus basse, c'est-à-dire le temps d'attente entre deux fronts montants où l'appareil détecte la fréquence 0 Hz. Les fréquences dont la durée de période est supérieure au Wait Time réglé sont évaluées en tant que fréquence = 0 Hz.

0.01 Fréquence = 0 Hz en cas de fréquences inférieures à 100 Hz

1.00 Valeur par défaut

99.99 Fréquence = 0 Hz en cas de fréquences inférieures à 0,1 Hz

Ce paramètre règle le temps pour la définition d'arrêt. Lors de la détection d'une fréquence égale à 0 Hz, l'arrêt est signalé après écoulement du temps sélectionné (en secondes), et la temporisation de démarrage est réactivée. Un contrôle d'arrêt peut être défini dans le PRESELECTION MENU.

0.00 Temporisation minimum en secondes

...

99.99 Temporisation maximum en secondes

AVERAGE FILTERFonction valeur moyenne optionnelle ou fonction filtre pour éviter des fluctuations d'affichage en cas de fréquences instables. Lorsque EXPONENTIAL FILTER est sélectionné, l'appareil utilise une fonction exponentielle. La constante de temps T (63 %) correspond au nombre des cycles d'échantillonnages.Exemple : Lorsque SAMPLING TIME = 0,1 s et EXPONENTIAL FILTER 2 (filtre exponentiel, T (63 %) = 2x Sampling Time), 63 % de la hauteur de saut sont atteints après 0,2 s.
OFF Aucune fonction valeur moyenne
CYCLE FILTER 2 Fonction valeur	moyenne en continu avec 2 cycles
CYCLE FILTER 4 Fonction valeur	moyenne en continu avec 4 cycles
CYCLE FILTER 8 Fonction valeur	moyenne en continu avec 8 cycles
CYCLE FILTER 16 Fonction valeur	moyenne en continu avec 16 cycles
EXPONENTIAL FILTER 2 Filtre exponentiel, T (63 %) = 2x Sampling Time
EXPONENTIAL FILTER 4 Filtre exponentiel, T (63 %) = 4x Sampling Time
EXPONENTIAL FILTER 8 Filtre exponentiel, T (63 %) = 8x Sampling Time
EXPONENTIAL FILTER 16 Filtre exponentiel, T (63 %) = 16x Sampling Time
FOR/REV DETECTIONCe paramètre permet d'activer la détection du sens de rotation (entrée A, entrée B avec un déphasage de 90°).
NO Détection du sens de rotation désactivée.
YES Détection du sens de rotation activée.

9.4 Mode Process Time

Dans ce menu, le fonctionnement en tant qu'affichage du temps de cuisson ou de passage (vitesse réciproque) peut être défini. Uniquement l'entrée A est active. Ce menu est uniquement affiché si l'OPERATIONAL MODE correspondant est sélectionné dans le GENERAL MENU.

DISPLAY FORMATCe paramètre permet de sélectionner le format d'affichage souhaité. Le point décimal se règle automatiquement en fonction de la sélection du format.
SECONDS Affichage en secondes	(max. 99999999)
MINUTES Affichage en minutes (max. 99999999)
MIN:SEC Affichage en minutes : Secondes (max. 999999:59)
MIN.00 Affichage en minutes et 1/100 minutes (max. 999999.99)
H:M:S Affichage en heures : minutes: secondes (max. 9999:59:59)
DISPLAY VALUESélection de la valeur à afficher pour la fréquence de référence ci-dessous.
1 Valeur minimale
1000 Valeur par défaut
99999999	Valeur maximale
BASE FREQUENCY (HZ)Réglage de la fréquence de référence en Hz pour la valeur affichée mentionnée ci-dessus.
1 Valeur minimale
100 Valeur par défaut
500000 Valeur maximale

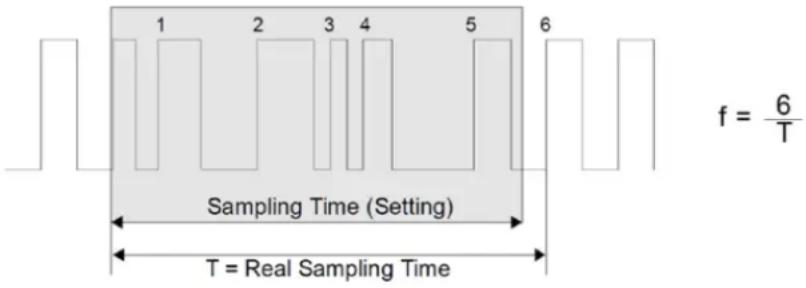

SAMPLING TIME (S)La valeur réglée correspond au temps de mesure minimum en secondes. Le Sampling Time sert de filtre en cas de fréquences irrégulières. Ce paramètre influence directement le temps de réponse de l'appareil.
0.005 Temps de mesure minimum	en secondes
0.1 Valeur par défaut
9.999 Temps de mesure maximum	en secondes
WAIT TIME (S)La valeur réglée correspond au temps d'attente pour la remise à zéro. Ce paramètre définit la durée de période de la fréquence la plus basse ou le temps d'attente entre deux fronts montants où l'appareil détecte la fréquence 0 Hz. Les fréquences dont la durée de période est supérieure au Wait Time réglé sont évaluées en tant que fréquence = 0 Hz.
0.01 Fréquence = 0 Hz en cas de fréquences inférieures à 100 Hz
1.00 Valeur par défaut
99.99 Fréquence = 0 Hz en cas de fréquences inférieures à 0,1 Hz
STANDSTILL TIME (S)Ce paramètre règle le temps pour la définition d'arrêt. Lors de la détection d'une fréquence égale à 0 Hz, l'arrêt est signalé après écoulement du temps sélectionné (en secondes), et la temporisation de démarrage est réactivée. Un contrôle d'arrêt peut être défini dans le PRESELECTION MENU.
0.00 Temporisation minimum en secondes
...
99.99 Temporisation maximum en secondes
AVERAGE FILTERFonction valeur moyenne optionnelle ou fonction filtre pour éviter des fluctuations d'affichage en cas de fréquences instables. Lorsque EXPONENTIAL FILTER est sélectionné, l'appareil utilise une fonction exponentielle. La constante de temps T (63 %) correspond au nombre des cycles d'échantillonnages.Exemple : Lorsque SAMPLING TIME = 0,1 s et EXPONENTIAL FILTER 2 (filtre exponentiel, T (63 %) = 2x Sampling Time), 63 % de la hauteur de saut sont atteints après 0,2 s.
OFF Aucune fonction valeur moyenne
CYCLE FILTER 2 Fonction valeur	moyenne en continu avec 2 cycles
CYCLE FILTER 4 Fonction valeur	moyenne en continu avec 4 cycles
CYCLE FILTER 8 Fonction valeur	moyenne en continu avec 8 cycles
CYCLE FILTER 16 Fonction valeur	moyenne en continu avec 16 cycles
EXPONENTIAL FILTER 2 Filtre exponentiel, T (63 %) = 2x Sampling Time
EXPONENTIAL FILTER 4 Filtre exponentiel, T (63 %) = 4x Sampling Time
EXPONENTIAL FILTER 8 Filtre exponentiel, T (63 %) = 8x Sampling Time
EXPONENTIAL FILTER 16 Filtre exponentiel, T (63 %) = 16x Sampling Time

9.5 Mode Timer

Dans ce menu, le fonctionnement en tant que temporisateur / chronomètre peut être défini. En fonction du paramétrage, seulement l'entrée A est active ou l'entrée A et l'entrée B sont actives. Ce menu est uniquement affiché si l'OPERATIONAL MODE correspondant est sélectionné dans le GENERAL MENU.

TIME BASE
Sélection de la base de temps / résolution souhaitée pour la mesure
1/1000 SEC Millisecondes
1/100 SEC 1/100 secondes
1/10 SEC 1/10 secondes
SECONDS Secondes
MIN.00 Minutes et 1/100 minutes
MIN.0 Minutes et 1/10 minutes
MIN:SEC minutes : secondes (max. 999999:59)
MIN:SEC:00	minutes : secondes : 1/100 secondes (max. 9999:59:99)
H:M:S	Heures: minutes: secondes (max. 9999:59:59)
H:M	Heures: minutes (max. 9999:59)
START / STOPDéfinition du type de démarrage / arrêt de la mesure de temps
COUNT AT A HIGH Le chronométrage est en cours tant que l'entrée A est "HIGH"
COUNT AT A LOW Le chronométrage est en cours tant que l'entrée A est "LOW"
START A / STOP B Le front montant sur l'entrée A démarre le chronométrage, le front montant sur l'entrée B l'arrête.
PERIODE AT A Mesure de la durée de période : Indique cycliquement la durée entre deux fronts montants sur l'entrée A.
AUTO SET / RESET
NO Le chronométrage fonctionne en mode additionneur, aucun reset automatique pour le prochain démarrage. Le réglage de zéro doit être effectué via Set/Reset.
YES A chaque démarrage, le nouveau chronométrage démarre automatiquement à la valeur sélectionnée du paramètre SET VALUE.
LATCH FUNCTION
NO L'écoulement du temps est vis ble sur l'affichage.
YES L'afficheur montre le résultat final du dernier chronométrage pendant que le nouveau chronométrage est en cours à l'arrière-plan.
SET VALUEUne commande Set/Reset met le temporisateur à la valeur sélectionnée ici.
0 Valeur minimale (Reset)
...
99999999 Valeur maximale
INC / DEC MODESi "Mesure de la durée de période" est sélectionné comme START / STOP, le chronométrage est toujours additionnel.
INCREMENT MODE Le chronométrage est additionnel.
DECREMENT MODE Le chronométrage est soutractif.
TOTAL TIME MODEActivation du temporisateur total (mesure du temps total).Si le TOTAL TIME MODE est activé, le temporisateur total peut être attribué à chaque valeur de présélection PRESELECTION via la source de données.Exemple :Pour la mesure du temps total, TOTAL TIME MODE doit être réglé sur YES. La mesure du temps total est alors réalisée parallèlement à la mesure normale du temps. Si le temps total doit automatiquement être remis à 0 une fois que 1:30 (H:M) est atteint, la source de données, par ex. SOURCE 1 du MENU PRESELECTION 1, doit être réglée sur TOTAL TIMER, la valeur de présélection correspondante, par ex. PRESELECTION 1, sur 1:30, et la condition de commutation correspondante (MODE 1) sur RESULT>=PRES->0.
NO Mesure du temps total désactivée
YES Mesure du temps total activée
TOTAL TIME SET VALUEUne commande Set/Reset (commande SET TOTAL TIME via l'entrée de contrôle) met le temporisateur total à la valeur sélectionnée ici. Le paramètre est visible seulement si le paramètre TOTAL TIME MODE est activé.
000000:00 Valeur minimale (Reset)
...
999999:59 Valeur maximale

9.6 Mode Counter

Dans ce menu, le fonctionnement en tant qu'indicateur de la position, compteur d'impulsions, totalisateur, compteur différentiel, compteur standard/décompteur peut être défini. Les entrées A et B sont actives. Ce menu est uniquement affiché si l'OPERATIONAL MODE correspondant est sélectionné dans le GENERAL MENU.

COUNT MODESélection de la configuration du compteur
A SINGLE L'entrée A est l'entrée de comptage. L'entrée B détermine le sens du comptage :"LOW" = en avant "HIGH" = en arrière
A + B Somme : compte les impulsions sur l'entrée A + les impulsons sur l'entrée B
A - B Différence : compte les impulsions sur l'entrée A – les impulsons sur l'entrée B
A/B 90 x1 Compteur/décompteur pour les impulsions avec un déphasage de 2x90° (évaluation simple des fronts)
A/B 90 x2 Compteur/décompteur pour les impulsions avec un déphasage de 2x90° (évaluation double des fronts)
A/B 90 x4 Compteur/décompteur pour les impulsions avec un déphasage de 2x90° (évaluation quadruple des fronts)
FACTORFacteur d'évaluation des impulsions.Exemple : Avec un réglage de 1,23456, l'appareil indique la valeur de 123456 après 100000 impulsions d'entrée.
0.00001 Valeur minimale
1 Valeur par défaut
9.99999 Valeur maximale
SET VALUEEn cas de commande reset (p. ex. via le clavier ou l'entrée de contrôle), le compteur est mis à la valeur réglée ici.
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale
DECIMAL POINTCe réglage définit la position du point décimal.
NO Aucun point décimal
0000000.0 Point décimal à la position indiquée
000000.00 Point décimal à la position indiquée
00000.000 Point décimal à la position indiquée
0000.0000 Point décimal à la position indiquée
000.00000 Point décimal à la position indiquée
0.0000000 Point décimal à la position indiquée
TOTAL TIME MODEActivation du temporisateur total (mesure du temps total).Si le TOTAL TIME MODE est activé, le temporisateur total peut être attribué à chaque valeur de présélection PRESELECTION via la source de données.Exemple :Pour la mesure du temps total, TOTAL TIME MODE doit être réglé sur YES. La mesure du temps total est alors réalisée parallèlement à la mesure normale du temps. Si le temps total doit automatiquement être remis à 0 une fois que 1:30 (H:M) est atteint, la source de données, par ex. SOURCE 1 du MENU PRESELECTION 1, doit être réglée sur TOTAL TIMER, la valeur de présélection correspondante, par ex. PRESELECTION 1, sur 1:30, et la condition de commutation correspondante (MODE 1) sur RESULT>=PRES->0.
NO Mesure du temps total désactivée
YES Mesure du temps total activée
TOTAL TIME SET VALUEUne commande Set/Reset (commande SET TOTAL TIME via l'entrée de contrôle) met le temporisateur total à la valeur sélectionnée ici. Le paramètre est visible seulement si le paramètre TOTAL TIME MODE est activé.
000000:00 Valeur minimale (Reset)
...
999999:59 Valeur maximale
TOTAL TIME MODEActivation du temporisateur total (mesure du temps total).Si le TOTAL TIME MODE est activé, le temporisateur total peut être attribué à chaque valeur de présélection PRESELECTION via la source de données.Exemple :Pour la mesure du temps total, TOTAL TIME MODE doit être réglé sur YES. La mesure du temps total est alors réalisée parallèlement à la mesure normale du temps. Si le temps total doit automatiquement être remiss à 0 une fois que 1:30 (H:M) est atteint, la source de données, par ex. SOURCE 1 du MENU PRESELECTION 1, doit être réglée sur TOTAL TIMER, la valeur de présélection correspondante, par ex. PRESELECTION 1, sur 1:30, et la condition de commutation correspondante (MODE 1) sur RESULT>=PRES->0.
NO Mesure du temps total désactivée
YES Mesure du temps total activée
TOTAL TIME SET VALUEUne commande Set/Reset (commande SET TOTAL TIME via l'entrée de contrôle) met le temporisateur total à la valeur sélectionnée ici. Le paramètre est visible seulement si le paramètre TOTAL TIME MODE est activé.
000000:00 Valeur minimale (Reset)
...
999999:59 Valeur maximale

9.7 Mode Velocity

Dans ce menu, l'affichage de la vitesse mesurée en fonction du temps écoulé peut être défini. L'entrée A sert d'entrée de démarrage et l'entrée B d'entrée d'arrêt. Ce menu est uniquement affiché si l'OPERATIONAL MODE correspondant est sélectionné dans le GENERAL MENU.

START / STOPRéglage de la fonction de démarrage / d'arrêt.
RISE TO RISE Démarrage : front	montant sur l'entrée AArrêt : front montant sur l'entrée B
FALL TO FALL Démarrage : front	descendant sur l'entrée AArrêt : front descendant sur l'entrée B
RISE TO FALL Démarrage : front	montant sur l'entrée AArrêt : front descendant sur l'entrée B
FALL TO RISE Démarrage : front	descendant sur l'entrée AArrêt : front montant sur l'entrée B
DISPLAY VALUESélection de la valeur à afficher pour le temps écoulé de référence ci-dessous.
1 Valeur minimale
1000 Valeur par défaut
99999999 Valeur maximale
BASE TIME (S)Réglage du temps écoulé de référence (en secondes) pour la valeur affichée mentionnée ci-dessus.
0 001 Valeur minimale
1 Valeur par défaut
999,999 Valeur maximale
DECIMAL POINTCe réglage définit la position du point décimal.
NO Aucun point décimal
0000000.0 Point décimal à la position indiquée
000000.00 Point décimal à la position indiquée
00000.000 Point décimal à la position indiquée
0000.0000 Point décimal à la position indiquée
000.00000 Point décimal à la position indiquée
00.000000 Point décimal à la position indiquée
0.0000000 Point décimal à la position indiquée
WAIT TIME (S)La valeur réglée correspond au temps d'attente pour la remise à zéro. Ce paramètre définit la durée de période de la fréquence la plus basse, c'est-à-dire le temps d'attente entre deux fronts montants où l'appareil détecte la fréquence 0 Hz. Les fréquences dont la durée de période est supérieure au Wait Time réglé sont évaluées en tant que fréquence = 0 Hz.
0.00 Aucun temps d'attente pour la remise à zéro : la valeur affichée est maintenue jusqu'à ce qu'une nouvelle valeur affichée soit déterminée
0.01 Fréquence = 0 Hz en cas de fréquences inférieures à 100 Hz
...
99.99 Fréquence = 0 Hz en cas de fréquences inférieures à 0,1 Hz
STANDSTILL TIME (S)Ce paramètre règle le temps pour la définition d'arrêt. Lors de la détection d'une fréquence égale à 0 Hz, l'arrêt est signalé après écoulement du temps sélectionné (en secondes), et la temporisation de démarrage est réactivée. Un contrôle d'arrêt peut être défini dans le menu PRESELECTION MENU. STANDSTILL TIME est uniquement conseillé si WAIT TIME n'est pas égal à 0,00
0.00 Temporisation minimale
...
99.99 Temporisation maximale

DECIMAL POINT

Dans ce menu, les valeurs de présélection et les seuils de commutation sont réglés. Les valeurs de présélection s'entendent toujours pour la source de données (SOURCE 1...4) sélectionnée dans le MENU PRESELECTION.

Cette fonction est uniquement disponible pour les appareils DX2022, DX2023, DX2032, DX2033.

PRESELECTION 1Présélection / seuil de commutation 1
-99999999 Valeur de présélection	minimale
1000 Valeur par défaut
[phone] Valeur de présélection maximale
PRESELECTION 2Présélection / seuil de commutation 2
-99999999 Valeur de présélection	minimale
2000 Valeur par défaut
[phone] Valeur de présélection maximale
PRESELECTION 3Présélection / seuil de commutation 3
-99999999 Valeur de présélection	minimale
3000 Valeur par défaut
[phone] Valeur de présélection maximale
PRESELECTION 4Présélection / seuil de commutation 4
-99999999 Valeur de présélection	minimale
4000 Valeur par défaut
[phone] Valeur de présélection maximale

Les paramètres de la source de données, les conditions de commutation et d'autres définitions pour la valeur de présélection / le seuil de commutation 1 sont réglés dans ce menu.

Cette fonction est disponible uniquement pour les appareils DX2022, DX2023, DX2032, DX2033.

SOURCE 1Source de données pour la présélection 1.
MEASUREM. RESULT La source	de données est le résultat de mesure du mode de fonctionnement sélectionné.
COUNTER A La source de données	est la valeur du compteur de la voie A.(Visible uniquement dans la configuration de compteur A+B ou A-B).
COUNTER B La source de données	est la valeur du compteur de la voie B.(Visible uniquement dans la configuration de compteur A+B ou A-B).
BATCH COUNTER La source de données	est le compteur batch (compteur de pièces).(Visible uniquement avec BATCH / TOTAL MODE et le réglage INCREMENT BATCH, DECREMENT BATCH ou USE INPUTS ONLY).
TOTAL COUNTER La source de données	est le compteur totalisateur.(Visible uniquement avec BATCH / TOTAL MODE et le réglage TOTAL COUNTER).
TOTAL TIMER La source de données	est le temporisateur total (mesure du temps total).(Visible uniquement avec TOTAL TIME MODE et le réglage YES).
MODE 1Condition de commutation pour la présélection 1. Sortie / affichage commutent selon la condition suivante :
¡RESULT=PRES! Le résultat de la valeur affichée est supérieur ou égal au résultat de Preselection 1Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit :Valeur affichée ≥ Preselection 1 → ONValeur affichée < Preselection 1 - Hysteresis 1 → OFF
¡RESULT=PRES! Le résultat de la valeur affichée est inférieur ou égal au résultat de Preselection 1 (temporisation de démarrage (Start Up Delay) recommandée)Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit :Valeur affichée ≤ Preselection 1 → ONValeur affichée > Preselection 1 + Hysteresis 1 → OFF
¡RESULT=PRES! Le résultat de la valeur affichée est égal au résultat de Preselection 1. En combinaison avec Hysteresis il est possible de définir et de surveiller une bande de fréquences (Preselection +/- 1⁄2 Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit :Valeur affichée > Preselection 1 + 1⁄2 Hysteresis 1 → OFFValeur affichée < Preselection 1 - 1⁄2 Hysteresis 1 → OFF
RESULT=PRES La valeur affichée	est supérieure ou égale à Preselection 1, p. ex. survitesseAvec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit :Valeur affichée ≥ Preselection 1 → ONValeur affichée < Preselection 1 - Hysteresis 1 → OFF
RESULT=PRES La valeur affichée	est inférieure ou égale à Preselection 1, par exemple sous-vitesse (temporisation de démarrage (start up delay) recommandée)Avec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit :Valeur affichée ≤ Preselection 1 → ONValeur affichée > Preselection 1 + Hysteresis 1 → OFF
RESULT=PRES Valeur affichée égale à Preselection 1. En combinaison avec Hysteresis 1 il est possible de définir et de surveiller une bande de fréquences (Preselection +/- 12 Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit :Valeur affichée > Preselection 1 + 12 Hysteresis 1 → OFFValeur affichée < Preselection 1 - 12 Hysteresis 1 → OFF
RESULT=0 Valeur affichée égale à 0 (arrêt après temps d'arrêt), p. ex. contrôle d'arrêt. (Uniquement en mode de fonctionnement SPEED et PROCESS TIME).
RESULT≥ PRES->0 Mettre l'affichage à 0. (Uniquement en mode de fonctionnement TIMER ou COUNTER).Si la valeur affichée est supérieure ou égale à Preselection 1, la valeur affichée est remise à 0. Si le BATCH MODE est actif, à chaque remise à 0, le compteur batch est incrémenté / décrémenté, si MEASUREM. RESULT, COUNTER A ou COUNTER B est sélectionné comme source de données.
RESULT≤ 0->SET Mettre l'affichage sur Preselection 1. (Uniquement en mode de fonctionnement TIMER ou COUNTER).Si la valeur affichée est inférieure ou égale à 0, la valeur affichée est mise à Preselection 1. Si le BATCH MODE est actif, à chaque mise sur Preselection 1, le compteur batch est incrémenté / décrémenté, si MEASUREM. RESULT, COUNTER A ou COUNTER B est sélectionné comme source de données.
RES>=PRES-TRAIL Présélection relative 1 :Valeur affichée supérieure ou égale à Preselection 2 – Preselection 1 Preselection 1 étant la présélection relative de Preselection 2.
HYSTERESIS 1Hystérésis définissant le point de déclenchement pour la condition de commutation de la présélection 1
0 Aucune hystérésis de commutation
...
99999 Hystérésis de commutation de 99999
PULSE TIME 1 (S)Durée de l'impulsion de passage (en secondes) pour la condition de commutation de la présélection 1
0.000 Aucune impulsion de passage (signal statique)
...
60.000 Durée d'impulsion de 60 secondes
OUTPUT TARGET 1Affectation d'une sortie pour la condition de commutation de la présélection 1. Si plusieurs conditions de commutation sont affectées à une seule sortie, celle-ci est active dès qu'une des conditions de commutation est remplie.
NO Aucune affectation
CTRL OUT 1 Affectation de la condition de commutation à Ctrl. Out 1
CTRL OUT 2 Affectation de la condition de commutation à Ctrl. Out 2
CTRL OUT 3 Affectation de la condition de commutation à Ctrl. Out 3
CTRL OUT 4 Affectation de la condition de commutation à Ctrl. Out 4
OUTPUT POLARITY 1Etat de commutation pour la condition de commutation de la présélection 1.
ACTIVE HIGH Active "HIGH"
ACTIVE LOW Active "LOW"
OUTPUT LOCK 1Autoblocage pour la condition de commutation de la présélection 1.
NO Aucun autoblocage
YES Autoblocage
START UP DELAY 1 (S)Temporisation de démarrage pour la condition de commutation de la présélection 1.Fenêtre temporelle jusqu'à l'activation de la fonction de surveillance. Ce réglage ne s'applique qu'aux conditions de commutation |RESULT|≤|PRES| et RESULT≤PRES ainsi que dans les modes de fonctionnement SPEED et PROCESS TIME. (Start Up Delay 3 et 4 disposent d'une temporisation de démarrage automatique).
0.000 Aucune temporisation de démarrage
...
60.000 Temporisation de démarrage en secondes
EVENT COLOR 1Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 1. Event Color 1 a la priorité la plus basse. Event Color 2 ... 4 peuvent écraser ce changement de couleur.
NO CHANGE Sans changement de couleur
CHANGE TO RED Changement de couleur en rouge
CHANGE TO GREEN Changement de couleur en vert
CHANGE TO YELLOW Changement de couleur en jaune

SOURCE 2Source de données pour la présélection 2 (→ 1.5 Preselection 1 Menu)

MODE 2Condition de commutation pour la présélection 2, voir Preselection 1 Menu (excepté présélection relative)

voir Preselection 1 Menu

RES>=PRES-TRAIL Présélection relative 2 :Valeur affichée supérieure ou égale à Preselection 1 – Preselection 2Preselection 2 étant la présélection relative de Preselection 1.

HYSTERESIS 2Hystérésis de commutation pour la condition de commutation de la présélection 2, voir Preselection 1Menu

PULSE TIME 2 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 2, voir Preselection 1Menu

OUTPUT TARGET 2Affectation d'une sortie pour la condition de commutation de la présélection 2, voir Preselection 1 Menu

OUTPUT POLARITY 2Etat de commutation pour la condition de commutation de la présélection 2, voir Preselection 1 Menu

OUTPUT LOCK 2Autoblocage pour la condition de commutation de la présélection 2, voir Preselection 1 Menu

START UP DELAY 2 (S)Temporisation de démarrage pour la condition de commutation de la présélection 2, voir Preselection 1Menu(Start Up Delay 3 et 4 disposent d'une temporisation de démarrage automatique).

EVENT COLOR 2Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de laprésélection 2, voir Preselection 1 Menu

MODE 3Condition de commutation pour la présélection 3, voir Preselection 1 Menu (excepté la présélection relative)

voir Preselection 1 Menu

RES≥PRES-TRAIL Présélection relative 3 :Valeur affichée supérieure ou égale à Preselection 4 – Preselection 3Preselection 3 étant la présélection relative de Preselection 4.

HYSTERESIS 3Hystérésis de commutation pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

PULSE TIME 3 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

OUTPUT TARGET 3Affectation d'une sortie pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

OUTPUT POLARITY 3Etat de commutation pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

OUTPUT LOCK 3Autoblocage pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

START UP DELAY 3Temporisation de démarrage pour la condition de commutation de la présélection 3.Fenêtre temporelle jusqu'à l'activation de la fonction de surveillance. Ce réglage ne s'applique qu'aux conditions de commutation |RESULT|≤|PRES| et RESULT≤PRES ainsi que dans les modes de fonctionnement SPEED et PROCESS TIME.

OFF Aucune temporisation de démarrage

AUTO Temporisation de démarrage automatique, jusqu'au premierdépassement de la valeur de présélection / du seuil de commutation

EVENT COLOR 3Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

MODE 4Condition de commutation pour la présélection 4, voir Preselection 1 Menu (excepté la présélection relative)

voir Preselection 1 Menu

RES≥PRES-TRAIL Présélection relative 4 :Valeur affichée supérieure ou égale à Preselection 3 – Preselection 4Preselection 4 étant la présélection relative de Preselection 3.

HYSTERESIS 4Hystérésis de commutation pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

PULSE TIME 4 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

OUTPUT TARGET 4Affectation d'une sortie pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

OUTPUT POLARITY 4Etat de commutation pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

OUTPUT LOCK 4Autoblocage pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

START UP DELAY 4Temporisation de démarrage pour la condition de commutation de la présélection 4, voir Preselection 3 Menu

EVENT COLOR 4Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

9.13 Analog Menu

Dans ce menu, les réglages de base de la sortie analogique peuvent être définis. Cette fonction est uniquement disponible pour les appareils DX2022 et DX2032.

ANALOG SOURCESource de données pour la sortie analogique
MEASUREM. RESULT La source	de données est le résultat de mesure du mode de fonctionnement sélectionné.
COUNTER A La source de données	est la valeur du compteur de la voie A.(Visible uniquement dans la configuration de compteur A+B ou A-B).
COUNTER B La source de données	est la valeur du compteur de la voie B.(Visible uniquement dans la configuration de compteur A+B ou A-B).
BATCH COUNTER La source de données	est le compteur batch (compteur de pièces).(Visible uniquement avec BATCH / TOTAL MODE et le réglage INCREMENT BATCH, DECREMENT BATCH ou USE INPUTS ONLY).
TOTAL COUNTER La source de données	est le compteur totalisateur.(Visible uniquement avec BATCH / TOTAL MODE et le réglage TOTAL COUNTER).
TOTAL TIMER La source de données	est le temporisateur total (mesure du temps total).(Visible uniquement avec TOTAL TIME MODE et le réglage YES).
ANALOG FORMATCe paramètre définit la caractéristique de la sortie. Pour le format de la sortie (-10 ... +10 V), la polarité de la sortie suit le signe de l'affichage (seulement en mode de fonctionnement COUNTER).La sortie analogique est proportionnelle à la valeur affichée.
-10...10V -10 ... +10 V
0...20MA 0 ... 20 mA
4...20MA 4 ... 20 mA
ANALOG STARTCe paramètre sert à régler la valeur de démarrage du niveau analogique. La valeur de démarrage définit la valeur affichée à laquelle la sortie analogique fournit 0 V ou 0 / 4 mA.
-99999999 Valeur de démarrage minimale
0 Valeur par défaut
[phone] Valeur de démarrage maximale
ANALOG ENDCe paramètre sert à régler la valeur finale du niveau analogique. La valeur finale définit la valeur affichée à laquelle la sortie analogique fournit sa valeur maximale +/- 10 V ou 20 mA.
-99999999 Valeur finale minimum
10000 Valeur par défaut
[phone] Valeur finale maximum
ANALOG GAIN (%)Ce paramètre sert à régler le niveau maximum. L'Analog Gain indique le niveau maximum de la sortie analogique en % en fonction de +/- 10 V ou 20 mA.Exemples :101,00 correspond à un niveau de 10,2 V / 20 mA si la valeur "Analog End" est atteinte.95,00 correspond à un niveau de 9,5 V / 18 mA si la valeur "Analog End" est atteinte.
0.00 Niveau minimum
100.00 Valeur par défaut
110.00 Niveau maximum
ANALOG OFFSET (%)Ce paramètre sert à régler le décalage du zéro de la sortie.Exemple : 0,20 correspond à un niveau de 0,2 V / 0,4 mA si la valeur "Analog Start" est atteinte.
-99.99 Décalage du zéro minimum
0 Valeur par défaut
+99.00 Décalage du zéro maximum

9.14 Command Menu

INPUT 1 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 1.d = comportement de commutation dynamique (évaluation des fronts), INPUT CONFIG doit être réglé à RISING/FALLING EDGES = comportement de commutation statique (évaluation du niveau), INPUT CONFIG doit être réglé à ACTIV LOW/HIGH
NO Aucune fonction
SET / RESET VALUE Mode de fonctionnement TIMER : Set/Reset à la valeur de SET VALUEMode de fonctionnement COUNTER : Set/Reset de la valeur de la voie A et B à la valeur de SET VALUEMode de fonctionnement VELOCITY : Remise à 0		d, s
FREEZE Gel de la valeur affichées
KEY LOCK Blocage des boutons de l'écran tactile s
LOCK RELEASE Déblocage de toutes les sorties d
RESET MIN/MAX Remise à zéro des valeurs min. / max. d, s
SERIAL PRINT Non utilisé d
TEACH PRESEL 1	La valeur affichée actuellement est sauvegardée comme PRESELECTION 1.	d
TEACH PRESEL 2	La valeur affichée actuellement est sauvegardée comme PRESELECTION 2.	d
TEACH PRESEL 3	La valeur affichée actuellement est sauvegardée comme PRESELECTION 3.	d
TEACH PRESEL 4	La valeur affichée actuellement est sauvegardée comme PRESELECTION 4.	d
SCROLL DISPLAY	Changement de l'affichage	d
CLEAR LOOP TIME	Relâcher toutes les conditions de commutation définies
START PRESELECTION	Non utilisé
ACTIVATE	Non utilisé
STORE DATA	Non utilisé
TESTPROGRAM	Non utilisé
SET RED COLOR	L'affichage est rouge. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.	d
SET GREEN COLOR	L'affichage est vert. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.	d
SET YELLOW COLOR	L'affichage est jaune. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.	d
INCREMENT BATCH	Augmentation du compteur batch (voir le mode COUNTER)	d
DECREMENT BATCH Diminution	du compteur batch (voir le mode COUNTER) d
SET BATCH / TOTAL Set/Reset du compteur batch / compteur totalisateur (voir mode COUNTER)		d, s
INC. BRIGHTNESS Augmenter la luminosité de l'affichage d, s
DEC. BRIGHTNESS Réduire la luminosité de l'affichage d, s
SET TOTAL TIME Set/Reset de la mesure du temps total (voir mode COUNTER) d, s
SET COUNTER A Set/Reset de la valeur de la voie A sur la valeur de SET VALUE (uniquement en mode COUNTER)		d, s
SET COUNTER B Set/Reset de la valeur de la voie B sur la valeur de SET VALUE (uniquement en mode COUNTER)		d, s
INPUT 1 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 1.
ACTIVE LOW Activation en cas de "LOW" (statique)
ACTIVE HIGH Activation en cas de "HIGH" (statique)
RISING EDGE	Activation en cas de front montant
FALLING EDGE	Activation en cas de front descendant
INPUT 2 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 2.Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 2 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 2.Voir allocation d'activation du paramètre INPUT 1 CONFIG.
INPUT 3 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 3.Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 3 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 3.Voir allocation d'activation du paramètre INPUT 1 CONFIG.

9.15 Display Menu

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu.

SOURCE DUAL TOPSource de données pour l'affichage à deux lignes, première ligne
MEASUREM. RESULT La source	de données est le résultat de mesure du mode de fonctionnement sélectionné.
COUNTER A La source de données	est la valeur du compteur de la voie A.(Visible uniquement dans la configuration de compteur A+B ou A-B).
COUNTER B La source de données	est la valeur du compteur de la voie B.(Visible uniquement dans la configuration de compteur A+B ou A-B).
BATCH COUNTER La source de données	est le compteur batch (compteur de pièces).(Visible uniquement avec BATCH / TOTAL MODE et le réglage INCREMENT BATCH, DECREMENT BATCH ou USE INPUTS ONLY).
TOTAL COUNTER La source de données	est le compteur totalisateur.(Visible uniquement avec BATCH / TOTAL MODE et le réglage TOTAL COUNTER).
TOTAL TIMER La source de données	est le temporisateur total (mesure du temps total).(Visible uniquement avec TOTAL TIME MODE et le réglage YES).
SOURCE DUAL DOWNSource de données pour l'affichage à deux lignes, deuxième ligne
MEASUREM. RESULT La source	de données est le résultat de mesure du mode de fonctionnement sélectionné.
COUNTER A La source de données	est la valeur du compteur de la voie A.(Visible uniquement dans la configuration de compteur A+B ou A-B).
COUNTER B La source de données	est la valeur du compteur de la voie B.(Visible uniquement dans la configuration de compteur A+B ou A-B).
BATCH COUNTER La source de données	est le compteur batch (compteur de pièces).(Visible uniquement avec BATCH / TOTAL MODE et le réglage INCREMENT BATCH, DECREMENT BATCH ou USE INPUTS ONLY).
TOTAL COUNTER La source de données	est le compteur totalisateur.(Visible uniquement avec BATCH / TOTAL MODE et le réglage TOTAL COUNTER).
TOTAL TIMER La source de données	est the temporisateur total (mesure du temps total).(Visible uniquement avec TOTAL TIME MODE et le réglage YES).
COLORCe paramètre définit la couleur de l'affichage.La couleur peut être modifiée dans le Preselection 1 ... 4 Menu, via un changement de couleur en fonction d'un événement. Un changement de couleur en fonction d'un événement est uniquement disponible pour les appareils DX2022, DX2023, DX2032, DX2033.
RED L'affichage est rougeGREEN L'affichage est vert
YELLOW L'affichage est jaune
BRIGHTNESS (%)Ce paramètre définit la luminosité de l'affichage en %.
10 Luminosité d'affichage minimale
90 Valeur par défaut
100 Luminosité d'affichage maximale
CONTRASTCe paramètre définit l'angle de vue sur l'afficheur.
0 Angle de vue par le haut
1 Angle de vue par le devant
2 Angle de vue par le bas
SCREEN SAVER (S)Ce paramètre définit le temps en secondes après lequel l'affichage s'obscurcit.
0 Aucun obscurcissement de l'affichage
...
9999 Temps maximal avant obscurcissement de l'affichage
UP-DATE-TIME (S)Ce paramètre définit le temps de mise à jour de l'affichage en secondes.
0,005 Temps de mise à jour minimum
0,1 Valeur par défaut
9,999 Temps de mise à jour maximum
FONTCe paramètre permet de choisir la police de caractères des langages clairs.
0 Standard
1 Police 1
START DISPLAYCe paramètre définit l'affichage de démarrage après la mise sous tension de l'appareil.
STANDARD Affichage avec unité et ligne d'état
DOUBLE Affichage à deux lignes sans unités(Visible uniquement dans la configuration de compteur A+B ou A-B ainsi qu'en cas de compteur batch, compteur totalisateur ou temporisateur total activé).
DOUBLE WITH UNITS Affichage à deux lignes avec unités(Visible uniquement dans la configuration de compteur A+B ou A-B ainsi qu'en cas de compteur batch, compteur totalisateur ou temporisateur total activé).
LARGE Grand affichage (seulement si le paramètre LARGE DISPLAY est activé).
COMMAND Affichage des commandes clavier(Visible uniquement dans les modes de fonctionnement TIMER et COUNTER).
QUICKSTART Affichage avec fonction de démarrage rapide.
MINIMUM / MAXIMUM Affichage des valeurs minimum / maximum
LARGE DISPLAYCe paramètre active et désactive le grand affichage. La valeur affichée peut être divisée pour le grand affichage via le facteur d'échelle.
NO Grand affichage désactivé
1:1 Grand affichage avec facteur d'échelle 1:1
1:10 Grand affichage avec facteur d'échelle 1:10
1:100 Grand affichage avec facteur d'échelle 1:100
1:1000 Grand affichage avec facteur d'échelle 1:1000
1:10000 Grand affichage avec facteur d'échelle 1:10000

9.16 LINEARIZATION MENU

Dans ce menu, les points de linéarisation peuvent être définis. La linéarisation est uniquement possible dans les modes de fonctionnement SPEED, PROCESS TIME et COUNTER. Ce menu est uniquement affiché si le LINEARIZATION MODE correspondant est sélectionné dans le GENERAL MENU.

Description et exemples de la fonction de linéarisation : (→ 10 Linéarisation).

P1(X) ... P24(X)Coordonnée X du point de linéarisationCeci représente la valeur affichée générée par l'appareil sans linéarisation en fonction du signal d'entrée.
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale
P1(Y) ... P24(Y)Coordonnée Y du point de linéarisationCeci représente la valeur affichée que l'appareil doit générer à la place de la coordonnée X. Par exemple, P2(X) et remplacé par P2(Y).
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale

10 Linéarisation

Grâce à cette fonction, un signal d'entrée linéaire peut être transformé en une représentation non linéaire (ou l'inverse). Jusqu'à 24 points de linéarisation peuvent être répartis à des distances quelconques sur l'ensemble de la plage de conversion. Entre 2 coordonnées prédéfinies, une interpolation linéaire s'effectue automatiquement.

Il est conseillé de placer un maximum de points aux endroits auxquels les courbes sont fortement coudées. Aux endroits légèrement coudés, par contre, un minimum de points suffit. Afin de prédéterminer une courbe de linéarisation, le paramètre LINEARIZATION MODE doit être réglé sur 1 QUADRANT ou sur 4 QUADRANT (voir diagramme ci-dessous).

Jusqu'à 24 coordonnées X peuvent être prédéterminées à l'aide des paramètres P1(X) à P24(X). Elles correspondent aux valeurs affichées sans linéarisation.

Les valeurs d'affichage à adopter à la place des valeurs X sont sélectionnées à l'aide des paramètres P1(Y) à P24(Y). Par exemple, la valeur P5(X) est remplacée par la valeur P5(Y).

Il faut affecter des valeurs qui augmentent en continu aux coordonnées X. C'est-à-dire, P1(X) est la valeur la plus basse ; chacune des valeurs suivantes doit être plus élevée. Si les valeurs mesurées sont supérieures à la dernière valeur X définie, la valeur Y correspondante est affichée de façon constante.

Mode 1 Quadrant :
P1(X) doit être réglé sur 0. La linéarisation est uniquement définie dans la plage de valeurs positive.
En cas de valeurs mesurées négatives, la courbe est reflétée de façon symétrique par rapport à un point.

Exemple d'application de linéarisation :

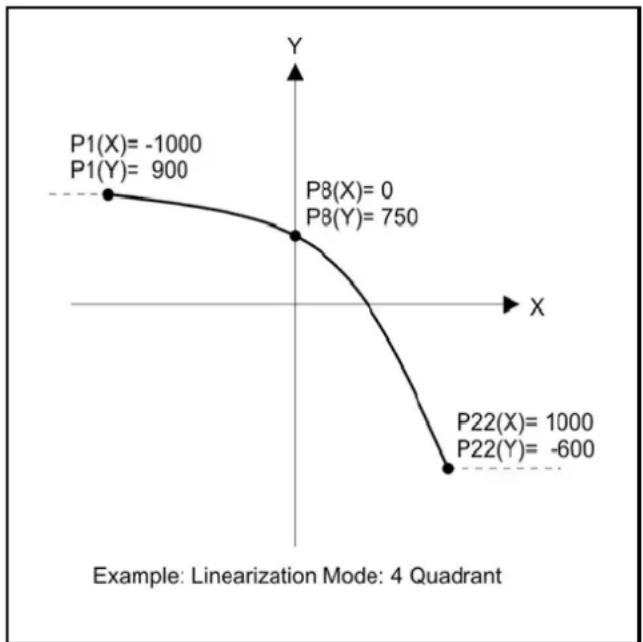

Mode 4 Quadrant :
P1(X) peut également être réglé sur des valeurs négatives. Si les valeurs mesurées sont inférieures à P1(X), la valeur P1(Y) est affichée de façon constante.

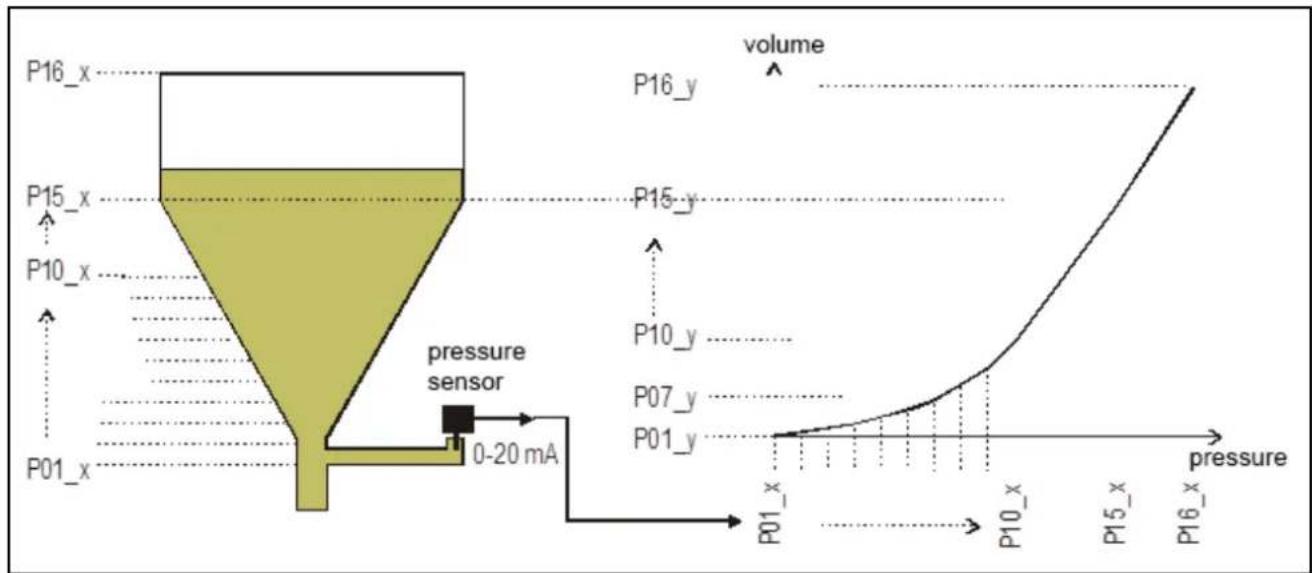

A l'aide d'un capteur de pression, le volume d'une cuve est déterminé et affiché. Le signal analogique du capteur est proportionnel au niveau mais à cause de la forme de la cuve, pas au volume.

Exemple d'application : calcul du volume

11 Données techniques

Alimentation en tension (DC):	Tension d'entrée : 18 ... 30 VDC
	Circuit de protection : protection contre l'inversion de polarité
	Consommation : env. 100 mA (non raccordée)
	Sécurisation : externe : T 0,5 A
Alimentation en tension (AC) : (DX2021, DX2022, DX2023)	Tension d'entrée : 115 .. 230 VAC (50 ... 60 Hz)
	Puissance absorbée : env. 3 VA (non raccordée)
	Sécurisation : externe : T 0,1 A
Raccordements : Type de raccordement :		bornes à vis, 1,5 mm2 / AWG 16
Alimentation de générateurs d'impulsions :	En cas d'alimentation DC :	d'env. 1 V inférieure à la tension d'entrée
	Courant de sortie : max. 250 mA
	En cas d'alimentation AC :	env. 24 V (± 15%)
	Courant de sortie : 150 mA (à 45 °C max.) / 80 mA (à > 45 °C)
Entrées incrémentales : Nombre : 2
		Configuration : PNP, NPN, Namur ou Tri-State
		Traces : A, B
		Format : HTL (LOW 0 ... 3 V, HIGH 9 ... 30 V)
		Fréquence : max. 250 kHz
		Charge : max. 6 mA / Ri > 5 kOhm / 470 pF
Entrées de contrôle :	Nombre : 3
	Format : HTL, PNP (LOW 0 ... 3 V, HIGH 9 ... 30 V)
	Fréquence : max. 10 kHz
	Charge : max. 2 mA / Ri > 15 kOhm / 470 pF
Sortie analogique : (DX2022, DX2032)	Configuration : sortie courant ou tension
	Sortie tension : -10 ... +10 V (max. 2 mA)
	Sortie courant : 0 ... 20 mA / 4 ... 20 mA (charge max. 270 Ohm)
	Résolution : 16 bits
	Précision : ± 0,1 %
	Temps de réponse : < 150 ms
Sorties de contrôle : (DX2022, DX2023, DX2032, DX2033)	Nombre : 4
	Format / niveau : 5 ... 30 V (suivant la tension sur Com+), PNP
	Courant de sortie : max. 200 mA
	Temps de réponse : < 1 ms
Affichage : Type : LCD avec backlight	Backlight
	Plage d'affichage : 8 décares hors signe (-99999999 ... [phone])
	Hauteur des chiffres : 13 mm
	Couleur : rouge/ vert/ jaune (à sélectionner)
	Manipulation : écran tactile (résistif)
Boîtier : Matière : ABS, UL 94 V-0
		Montage : installation sur tableau de commande
		Dimensions (L x H x P) : 96 x 48 x 116 mm
		Découpe (L x H) : 91 x 43 mm
		Protection : IP 65 face avant, IP 20 face arrière
		Poids : env. 200 g
Température ambiante : Fonctionnement : -20 °C ... 60 °C
			Stockage : -25 °C ... 70°C
Conformité et standards :	CEM 2004/108/UE :	EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
	NS 2006/95/UE :	EN 61010-1
	RoHS 2011/65/EU :	EN 50581

12 Maintenance, réparation et élimination

12.1 Entretien

En fonctionnement régulier, l'appareil ne demande aucun entretien. En cas de problèmes, erreurs ou dysfonctionnements inattendus, l'appareil doit être envoyé au fabricant afin d'être vérifié et, si nécessaire, réparé. Toute ouverture ou réparation non autorisée peut perturber ou même supprimer les mesures de protection supportées par l'appareil.

12.2 Nettoyage de la surface du boîtier

▶ Enlever les salissures avec un chiffon doux et non traité chimiquement.
L'équipe de maintenance et le monteur respectif sont responsables d'un nettoyage imprévu.

12.3 Réparation

▶ L'appareil ne doit être réparé que par le fabricant.
Prendre en compte les consignes de sécurité (→).

12.4 Elimination des déchets

▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.

13 Homologations/normes

Normes d'essai et réglementations ( 11 Données techniques)

La déclaration de conformité CE et les homologations sont disponibles sur www.ifm.com.
