| Type de produit | Afficheur numérique multifonction |
| Marque | IFM |
| Modèle | DX2042 |

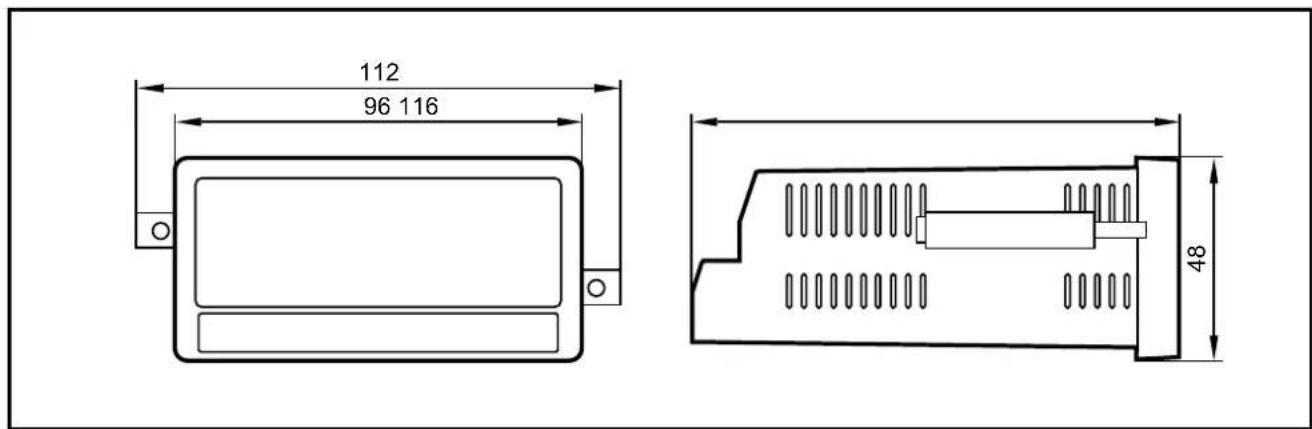

| Dimensions (L x H x P) | 96 x 48 x 116 mm |
| Découpe du tableau | 91 x 43 mm |
| Poids | env. 200 g |
| Alimentation | 18…30 VDC (consommation ≈ 100 mA sans charge) |

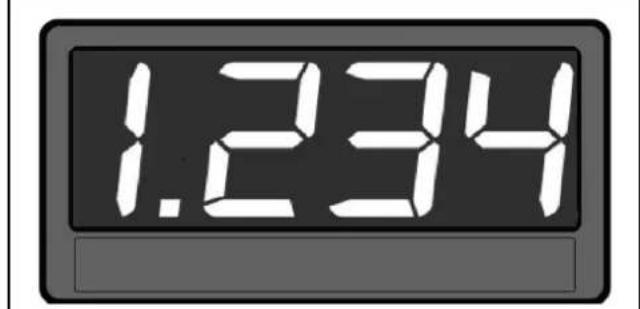

| Affichage | LCD rétroéclairé, 8 décades (-99999999 … +99999999), hauteur 13 mm, couleurs rouge/vert/jaune |
| Entrées analogiques | 2, 16 bits, configurables -10…10 V / 0…20 mA / 4…20 mA (Ri ≈ 50 kΩ / 120 Ω) |

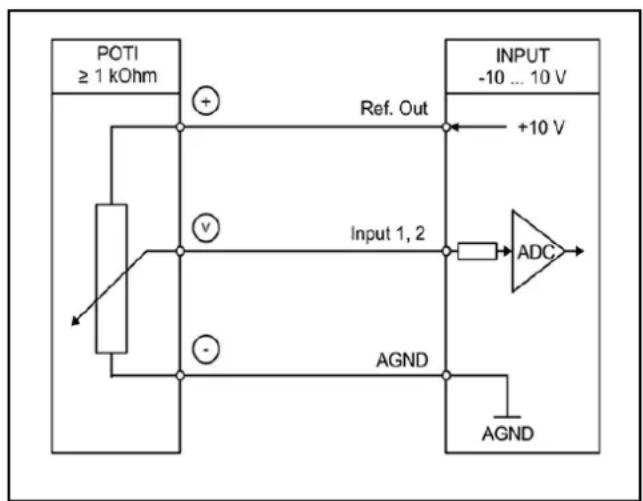

| Sortie de référence | 10 V, précision ±0,1 %, charge max. 10 mA / ≥ 1 kΩ |
| Tension auxiliaire | ≈ 24 VDC (alim DC), 250 mA max ; ou 24 VDC ±15 % (alim AC), 150/80 mA |
| Entrées de contrôle | 3, HTL-PNP, fréquence max. 10 kHz, LOW 0…3 V, HIGH 9…30 V |
| Sorties de contrôle | 4, PNP, 5…30 V, 200 mA par voie, temps de réponse < 1 ms |
| Fonctions principales | Modes SINGLE, DUAL, liaison (+, -, ×, /) ; linéarisation 24 points ; totalisateur ; filtre moyenne ; offset ; valeurs min/max ; présélections ; verrouillage PIN ; économiseur d'écran |
| Indice de protection | IP65 face avant, IP20 face arrière |
| Température de fonctionnement | -20…60 °C |
| Température de stockage | -25…70 °C |
| Matériau du boîtier | ABS, UL 94 V-0 |
| Montage | Encastré dans tableau de commande, fixation par 2 vis |
| Manipulation | Écran tactile résistif |

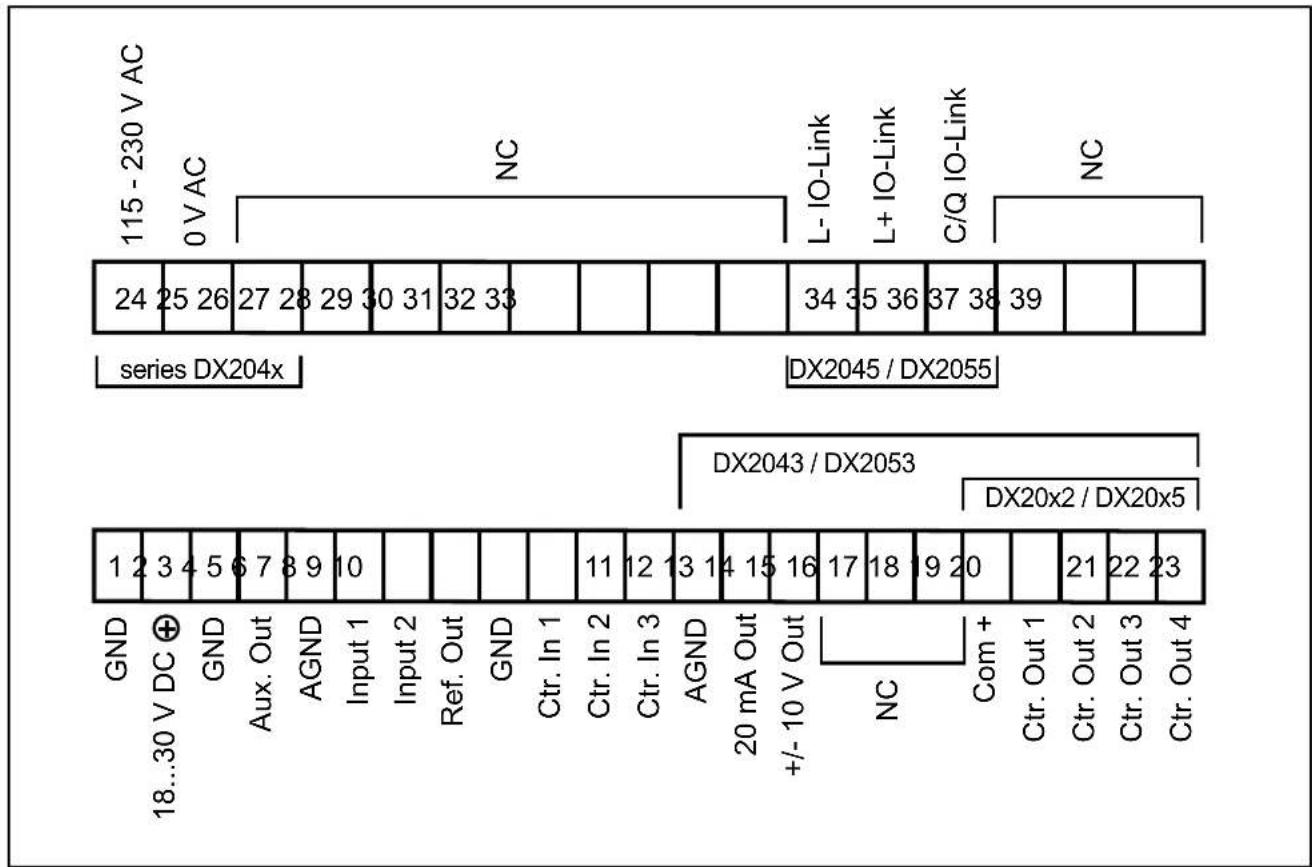

| Raccordements | Bornes à vis, section max. 1,5 mm² / AWG 16 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux non traité chimiquement ; aucune maintenance régulière |
| Sécurité | Protection contre l'inversion de polarité ; utilisation en milieu industriel ; respecter les consignes de la notice |
FOIRE AUX QUESTIONS - DX2042 IFM
Comment configurer les entrées analogiques sur le DX2042 ?

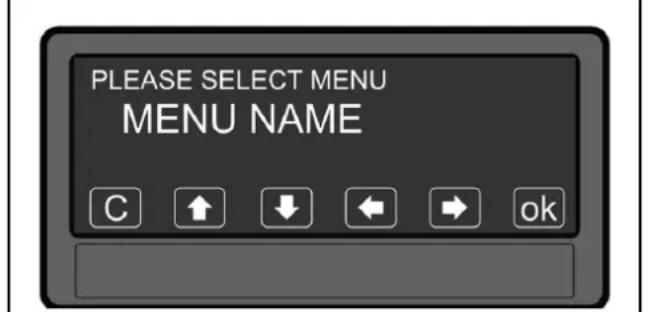

Dans le menu IN 1 Properties ou IN 2 Properties, réglez d’abord le paramètre CONFIGURATION (-10…10 V, 0…20 mA ou 4…20 mA). Ensuite, définissez les valeurs START VALUE et END VALUE pour l’échelle d’affichage. Utilisez DECIMAL POINT et SCALE UNITS pour l’unité et la virgule.
Comment effectuer une tare (offset) sur une entrée ?
Dans le menu IN 1 Properties (ou IN 2), réglez le paramètre OFFSET à la valeur souhaitée. Vous pouvez aussi utiliser une entrée de contrôle configurée en TARA INPUT 1 dans le Command Menu pour mémoriser automatiquement la valeur courante comme offset.
Comment utiliser la fonction de linéarisation ?
Activez la linéarisation en réglant LINEARIZATION sur 1 QUADRANT ou 4 QUADRANT dans le menu IN 1 Properties (ou IN 2). Rendez-vous ensuite dans IN 1 Linearization pour définir jusqu’à 24 points (P1(X) à P24(X) et P1(Y) à P24(Y)). La courbe interpolera linéairement entre ces points.
Comment régler une présélection (seuil de commutation) ?
Allez dans le menu Preselection Values pour définir les seuils (PRESELECTION 1 à 4). Ensuite, dans le menu Preselection 1 Menu, choisissez la SOURCE (entrée, liaison, etc.) et le MODE (≥, ≤, =, etc.). Vous pouvez aussi régler l’hystérésis, la temporisation, la sortie cible et la couleur d’événement.
Que fait la fonction BACK UP MEMORY ?
Si vous activez BACK UP MEMORY dans le General Menu, l’appareil sauvegarde la valeur courante du totalisateur en cas de coupure de tension. Au redémarrage, il reprend à cette valeur. Cela ne concerne que le totalisateur.
Comment réinitialiser les réglages d’usine ?
Dans le General Menu, réglez le paramètre FACTORY SETTINGS sur YES. Cela charge les valeurs par défaut (indiquées en gris dans la notice). Attention, tous les paramètres personnalisés seront perdus.
Puis-je changer la couleur de l’affichage ?
Oui, dans le Display Menu, réglez le paramètre COLOR sur RED, GREEN ou YELLOW. Vous pouvez aussi utiliser les changements de couleur liés aux événements dans les menus Preselection 1…4 (paramètre EVENT COLOR).
Que faire si j’oublie mon code PIN ?
Un code PIN d’urgence est disponible : 6079. Ce code déverrouille l’accès aux paramètres et à la fonction de démarrage rapide, quel que soit le PIN défini.
Comment nettoyer le boîtier de l’afficheur ?
Utilisez un chiffon doux et non traité chimiquement. N’utilisez pas de produits abrasifs ou solvants. Le nettoyage doit être effectué par le personnel de maintenance.
Quels sont les modes de fonctionnement disponibles ?

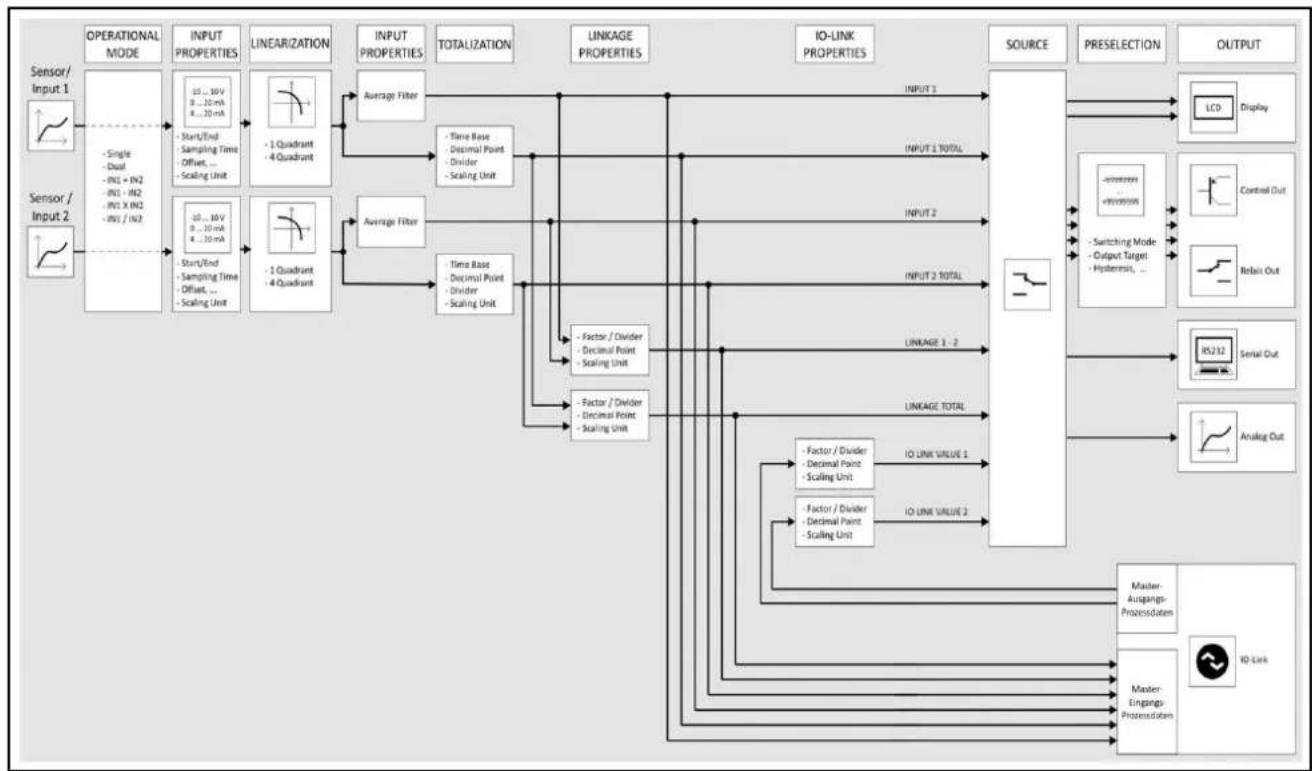

Le General Menu propose les modes : SINGLE (une entrée), DUAL (deux entrées indépendantes), et les modes de liaison IN1+IN2, IN1-IN2, IN1xIN2, IN1/IN2. Le mode choisi détermine comment les entrées sont combinées et affichées.
