E30443 - Afficheur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Afficheur numérique maître IO-Link
Marque / Modèle	IFM / E30443
Fonctions principales	Visualisation des valeurs process de capteurs IO-Link, configuration via menu, affichage TFT 1,44", navigation par boutons, communication IoT Core
Alimentation	18-30 V DC, TBTS/TBTP selon fiche technique
Affichage	TFT 1,44 pouces
Interface	IO-Link (broche 4), selon DIN EN 60947-5-2
Éléments de commande	3 boutons : haut [▲], bas [▼], entrée [●]
Montage	Dans le système, éviter les forces mécaniques sur le boîtier
Raccordement électrique	Par électricien qualifié, couleurs selon DIN EN 60947-5-2 (BN, BK, BU)
Entretien	Nettoyage avec un chiffon sec ; aucun entretien régulier requis
Réparabilité	Réparation par le fabricant uniquement ; ne pas ouvrir l'appareil
Sécurité	Usage prévu, respect des consignes, installation par personnel qualifié
Informations complémentaires	Notice complète via code QR sur l'appareil ou www.ifm.com
Compatibilité	Capteurs IO-Link ifm, maître IO-Link approprié (ex. EIO330)
Configuration logicielle	Logiciel LR DEVICE pour mise à jour de la liste d'appareils
Menu principal	Accès aux capteurs P1-P8, réglages favoris (FAV), configuration maître (M.CFG), configuration afficheur (D.CFG)

FOIRE AUX QUESTIONS - E30443 IFM

Comment mettre en service l'afficheur E30443 ?

La mise en service est simple : branchez l'alimentation (18-30 V DC) et connectez le maître IO-Link. L'afficheur affiche automatiquement les valeurs process des capteurs raccordés. Aucun réglage initial obligatoire, mais vous pouvez personnaliser l'affichage via le menu.

Que faire si un capteur ifm raccordé ne s'affiche pas ?

Téléchargez la dernière liste d'appareils depuis le logiciel LR DEVICE (symbole nuage) et écrivez-la dans l'afficheur via le menu de configuration. Si le capteur est sur la liste noire (non pris en charge), un message 'Device not supported' apparaît.

Comment configurer l'adresse IP du maître via l'afficheur ?

Dans le menu principal, allez dans M.CFG > F.CFG (configuration bus de terrain) ou I.CFG (configuration port IoT). Vous pouvez y régler DHCP, IP, masque et passerelle. N'oubliez pas de sauvegarder via 'Save' après modifications.

Que signifie le message d'erreur 'unknown dev.' ?

Ce message indique qu'aucune description des données process n'est disponible pour le capteur ifm raccordé. Mettez à jour la liste d'appareils via LR DEVICE ou téléchargez la dernière version sur www.ifm.com.

Comment déverrouiller les boutons de réglage ?

Si un symbole de cadenas apparaît, les boutons sont verrouillés. Pour les déverrouiller, utilisez le logiciel de paramétrage (LR DEVICE) ou, si le verrouillage est temporaire, attendez la fin de la configuration à distance.

Comment mettre à jour la liste d'appareils ?

Dans LR DEVICE, cliquez sur le symbole nuage pour télécharger la liste manquante. Sélectionnez la liste souhaitée, puis écrivez-la dans l'afficheur en cliquant sur 'Lire de l'appareil' et en choisissant le port du maître. L'opération peut prendre quelques instants.

Que faire en cas de message 'no IO-Link' ?

Ce message signifie que l'appareil raccordé ne dispose pas d'une interface IO-Link ou que la communication n'est pas active. Vérifiez les câbles (broche 4 pour IO-Link), assurez-vous que le maître est correctement configuré et que l'alimentation est suffisante (18-30 V DC).

Comment restaurer les réglages usine ?

Dans le menu M.CFG (pour le maître) ou D.CFG (pour l'afficheur), sélectionnez l'option rES et confirmez. Attention : cela efface tous les paramètres personnalisés. Le maître redémarrera après la remise à zéro.

Quel entretien nécessite l'afficheur ?

L'appareil est sans maintenance. Nettoyez-le avec un chiffon sec. Ne l'ouvrez pas : aucune réparation par l'utilisateur n'est possible. En cas de dysfonctionnement, contactez le fabricant.

Comment interpréter les messages d'alarme ?

Les messages sont affichés en ligne des valeurs process et en vue détaillée. Par exemple, '--- ERROR' indique un défaut général ; 'config Error' signale une valeur process indisponible. Reportez-vous au tableau des défauts (section 11) pour les actions à effectuer : remplacement, vérification des câbles, mise à jour de la liste, etc.

MODE D'EMPLOI E30443 IFM

Notice d'utilisation

Afficheur maître IO-Link 1,44"

E30443

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 4

3 Usage prévu.... 5

4 Introduction rapide 6

4.1 Mise en service 6

5 Fonctions 7

6 Montage.... 8

7 Raccordement électrique 9

8 Eléments de service et d'indication 10

9 Menu 11

9.1 Explication du menu principal.... 11

9.2 Explication du réglage favori (FAV) 11

9.3 Explication du réglage maître (M.CFG) 11

9.4 Explication de la configuration bus de terrain (F.CFG).... 12

9.5 Explication de la configuration port IoT (I.CFG) 12

9.6 Explication réglage afficheur (D.CFG) 12

10 Configuration 13

10.1 Paramétrage général 13

10.2 Télécharger la liste d'appareils dans le logiciel LR DEVICE 13

10.3 Ecrire la liste d'appareils dans l'afficheur 14

11 Correction de défauts.... 17

11.1 Messages d'alarme 17

11.2 Actions à effectuer 18

12 Maintenance, réparation et élimination 20

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à utiliser dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'AFFICHEUR maître IO-Link sert à visualiser des informations et peut indiquer les valeurs process des capteurs ifm IO-Link raccordés.

Les capteurs raccordés au maître ne peuvent pas être paramétrés via l'AFFICHEUR maître IO-Link.

1 : Afficheur maître IO-Link 1,44"
2 : Capteurs IO-Link
3 : Maître IO-Link

Fig. 1: Exemple d'une intégration dans le système

4 Introduction rapide

4.1 Mise en service

Il n'est pas nécessaire d'effectuer des réglages. Néanmoins, il est possible de changer les réglages par défaut.

Si l'appareil ifm raccordé ne peut pas être affiché :

▶ Effectuer les opérations suivantes :

Télécharger la liste d'appareils dans le logiciel LR DEVICE (→ 13)

Ecrire la liste d'appareils dans l'afficheur (→ 14)

Si l'appareil est sur la liste noire (= non pris en charge), un message est présenté sur l'afficheur :

Durant le fonctionnement, l'AFFICHEUR maître IO-Link indique les valeurs process des capteurs IO-Link raccordés au maître. Avec le menu, vous définissez la valeur process à afficher et l'adresse IP du maître. De plus, des informations supplémentaires sur le maître et les capteurs peuvent être affichées.

Cet appareil utilise une communication IoT Core spécifique ifm via IO-Link. Le nombre et la gamme de fonctions des dispositifs raccordables de ce type (par ex. E30443 et EIO330) dépendent de la version du progiciel du maître IO-Link utilisé.

Le port correspondant du maître doit être configuré en port IO-Link.

6 Montage

Monter l'appareil dans le système de manière à éviter que des forces mécaniques s'exercent sur le boîtier.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Tension d'alimentation TBTS, TBTP selon la fiche technique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Broche Couleur du fil conducteur
1 : L+ BN brun
4 : IO-Link BK noir
3 : L- BU bleu
Couleurs selon DIN EN 60947-5-2

8 Eléments de service et d'indication

Fig. 2: Eléments de service et d'indication

1 : Afficheur TFT

• Indication des valeurs process actuelles

• Affichage des paramètres et valeurs de paramètres

2 : Boutons haut [▲] et bas [▼]

• Sélectionner le paramètre

• Changer la valeur du paramètre (en appuyant longtemps sur le bouton)

3 : Bouton [●] = Enter

• Passage du mode RUN au menu principal

• Passage au mode de réglage

• Validation de la valeur de paramètre réglée

9 Menu

Affichage de la valeur process (mode RUN)

9.1 Explication du menu principal

P1 - 8 Informations sur les capteurs raccordés au port 1 - 8– Toutes les valeurs process– Informations sur l'appareil– Evénements de l'appareilSeuls les ports auxquels des capteurs sont raccordés sont disponibles. Si l'AFFICHEUR maître est raccordé au port sélectionné, des informations sur le maître sont affichées.

FAV Ouvrir le sous-menu du réglage favori

M.CFG Ouvrir le sous-menu du réglage maîtreLe niveau de menu M.CFG est seulement disponible si l'afficheur est raccordé à un maître ifm approprié.

D.CFG Ouvrir le sous-menu du réglage afficheur

9.2 Explication du réglage favori (FAV)

Fav1-Fav.4

Réglage du favori 1 – 4 :Les favoris se composent des valeurs process indiquées en mode RUN.PX.PVY = Afficher la valeur process Y du port X.

9.3 Explication du réglage maître (M.CFG)

rES Restaurer les réglages usine du maître

Info Information sur le maître IO-Link, par exemple désignation du maître, marquage spécifique à l’application, adresses IP, version du firmware, numéro de série.

F.CFG Ouvrir le sous-menu configuration bus de terrain

I.CFG Ouvrir le sous-menu configuration port IoT

9.4 Explication de la configuration bus de terrain (F.CFG)

Info Informations sur le bus de terrain
DHCP Option	DHCP de l'interface de bus de terrain
IP Configuration	de l'adresse IP de l'interface bus de terrain du maître
Mask Configuration	du masque de sous-réseau de l'interface bus de terrain du maître
DG Configuration	de l'adresse IP de la passerelle par défaut (Default Gateway)
Node-ID Configuration	du Node ID - uniquement pour le bus de terrain (le Node ID remplace le cas échéant l'adresse IP et le masque de sous-réseau)
Save Sauvegarder	la configuration du bus de terrain

La configuration du bus de terrain doit être sauvegardée après toute modification. Si les modifications ne sont pas sauvegardées manuellement via le point de menu Save, une remarque correspondante est affichée et la configuration est sauvegardée automatiquement.

9.5 Explication de la configuration port IoT (I.CFG)

Info Informations sur le bus de terrain
DHCP Option	DHCP de l'interface de bus de terrain
IP Configuration	de l'adresse IP de l'interface bus de terrain du maître
Mask Configuration	du masque de sous-réseau de l'interface bus de terrain du maître
DG Configuration	de l'adresse IP de la passerelle par défaut (Default Gateway)
Save Sauvegarder	la configuration du bus de terrain

La configuration du port IoT doit être sauvegardée après toute modification. Si les modifications ne sont pas sauvegardées manuellement via le point de menu Save, une remarque correspondante est affichée et la configuration est sauvegardée automatiquement.

9.6 Explication réglage afficheur (D.CFG)

rES Restaurer les réglages usine de l'afficheur

Info Informations sur l'afficheur, par exemple : la référence, le numéro de série, la version firmware

diS.S Schéma de l'arrière-plan de l'afficheur : dark = noir, light = blanc

diS.R Rotation de l'afficheur en degrés : 0, 90, 180, 270

siS.B Luminosité de l'afficheur : 25, 50, 75, 100, OFF

10 Configuration

10.1 Paramétrage général

1. Passage du mode RUN au menu principal [●]
2. Sélection du paramètre souhaité [▲] ou [▼]
3. Passage au mode de réglage [●]
4. Changement de la valeur de paramètre [▲] ou [▼] > 1 s
5. Validation de la valeur de paramètre réglée [●]
6. Retour au mode RUN > 30 s (timeout) ou appuyer sur [▲] et	[▼] simultanémentjusqu'à ce que le mode RUN soit atteint.

10.2 Télécharger la liste d'appareils dans le logiciel LR DEVICE

Si une mise à jour de la liste d'appareils est disponible, elle peut être téléchargée à l'aide du symbole « nuage ».

▶ Cliquer sur le symbole « nuage ».
▷ La fenêtre de téléchargement s'ouvre.
▷ Le tableau (1) indique les listes d'appareils manquants.

▶ Sélectionner la liste d'appareils souhaitée puis cliquer sur [OK] (2) pour la télécharger dans le logiciel LR DEVICE.

Les listes d'appareils qui ne s'affichent pas automatiquement dans le tableau peuvent être sélectionnées en cliquant sur le bouton [Recherche...] (3).

10.3 Ecrire la liste d'appareils dans l'afficheur

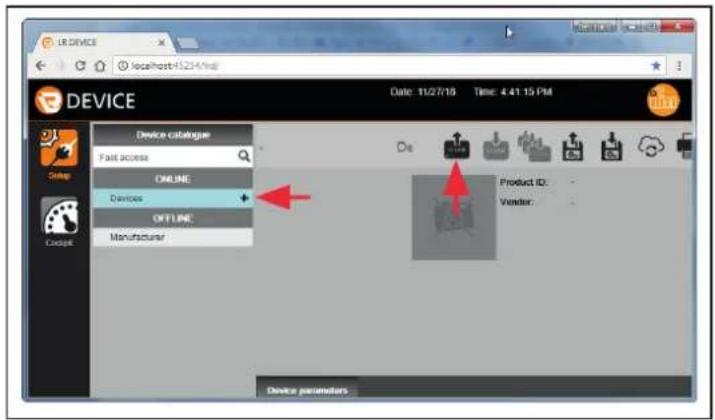

▶ Lire le réglage de l'afficheur en cliquant sur le bouton [Lire de l'appareil] dans le logiciel LR DEVICE.

En cas d'utilisation d'un maître de type AL, il faut d'abord sélectionner le port auquel est raccordé l'appareil en question.

▷ L'afficheur s'affiche dans le logiciel LR DEVICE.

▶ Rechercher puis sélectionner la liste d'appareils via la fenêtre de recherche.

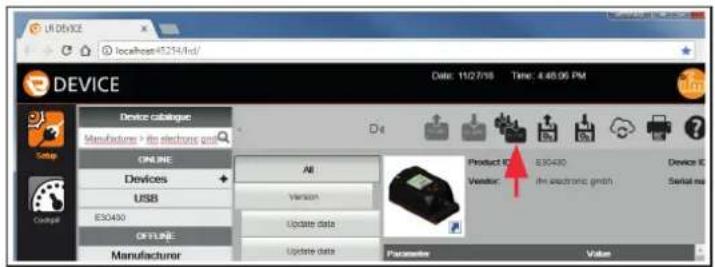

▶ Rentrer la liste d'appareils dans l'afficheur.

La liste d'appareils sélectionnée s'affiche dans une nouvelle fenêtre.

▶ Sélectionner la liste d'appareils et confirmer avec [OK].

Le message « Compatible = [Non] » peut être ignoré.

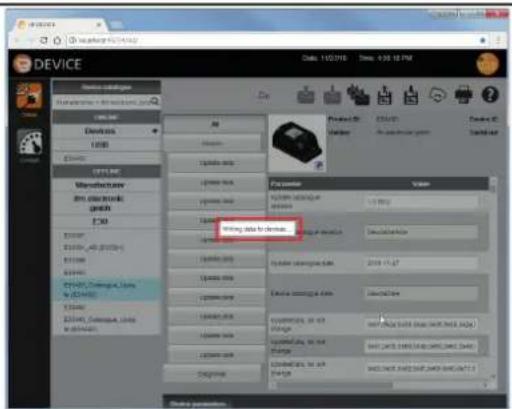

▷ Le logiciel LR DEVICE procède à l'écriture.

L'opération d'écriture est terminée. L'afficheur contient la nouvelle liste d'appareils.

Ne pas déconnecter l'afficheur du maître IO-Link pendant l'opération d'écriture. Sinon la mise à jour de la liste d'appareils comporte des erreurs et doit être effectuée une nouvelle fois. Procéder de la même manière pour afficher le mode liste. Dans ce mode liste, les fonctions du mode de fonctionnement sont désactivées.

Faire passer l'afficheur maître E30443 du mode liste au mode de fonctionnement. Pour changer de mode, choisir une des deux options suivantes :

Variante 1 :

▶ Recharger les données du maître AL :

▶ Configurer le port maître auquel est raccordé l'afficheur comme suit :

▶ Ecrire les réglages dans le maître IO-Link.

Variante 2 :

Redémarrer l'afficheur maître E30443 en débranchant puis rebranchant l'alimentation.

11 Correction de défauts

11.1 Messages d'alarme

Affichage(ligne des valeurs process)	Affichage(vue détaillée)	Description Type Action à effectuer*
--- ERROR Appareil défectueux / mauvaisfonctionnement			Erreur ▶ 1
			Erreur ▶ 2
			Erreur ▶ 3
			Erreur ▶ 4
			Erreur ▶ 5
			Réglage du paramètre « Access rights » dans le maître pour que l'afficheur ne soit pas activé (« read only »).
unknown dev. Unkrown ifm device try cataloque update		Aucune description des données process disponible pour l'appareil ifm	Erreur ▶ 7
		Unsupported device of vendor <xxx>	Aucune description des données process disponible pour l'appareil non-ifm
no IO-Link NO IO Link Device L'appareil ne dispose pas d'une interface IO-Link ou la communication IO-Link n'est pas active			Erreur ▶ 9
invalid Invalid process data description		La description des données process ne correspond pas au contenu de la communication	Erreur ▶ 10
		invalid L'indicateur défin pour les données process est non valide	Erreur ▶ 11
--- Device not supported Message en cas d'appareil sur liste noire			Message ▶ 12
--- invalid device catalogue, try catalogue update		Liste d'appareils non valable	Erreur ▶ 13
Invalid invalid Chiffre non valable de la date de process			Avertisse-ment ▶ 14
--- Symbole de cadenas Boutons de réglage sur l'appa-reil verrouillés, modification des paramètres refusée			Avertisse-ment ▶ 15
			Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif	Avertisse-ment ▶ 16
			Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée	Avertisse-ment ▶ 17
config Error	--- La valeur process sélectionnée n'est pas disponible		Avertisse-ment ▶ 18
no proc. data	No process data avai-lable	Pas de données process disponibles	Message ▶ 19

Affichage(ligne des valeurs process)	Affichage(vue détaillée)	Description Type Action à effectuer*
--- loading data from master	to master Message affiché	Message affiché pendant la connexion avec le maître	Message ▶ 20
	loading device data Message affiché pendant le chargement des informations sur l'appareil	Message ▶ 22
--- writing data to master Message affiché pendant l'opération d'écriture de blocs vers le maître	to master Message affiché	Message ▶ 22
--- Master is resetting Message affiché	pending que le maître effectue une remise aux réglages usine	Message ▶ 23
--- Master is rebooting Message affiché	pendant que le maître redémarre	Message ▶ 24
--- Catalogue Mode Message dans le mode liste Message ▶ 25
--- Reset failed 403 - forbidden	Message affiché si le reset du maître a échoué	Erreur ▶ 26
--- Error 532 PLC connected	Message affiché pendant que le maître est raccordé à l'API et que l'on essaie de modifier l'adresse IP	Erreur ▶ 27

11.2 Actions à effectuer

Action à effectuer*) / Information
1	► Remplacer l'appareil
2	► Assurer une tension d'alimentation avec un courant suffisant disponible. (18 à 30 V DC)
3	► 1. Noter les valeurs de paramètres réglées2. Rétablir les réglages usine3. Saisir de nouveau les paramètres
4	► Vérifier les câbles► Vérifier le maître IO-Link► Si nécessaire, rétablir la communication
5	► Utiliser un maître ifm qui supporte ce type d'afficheur
6	► Adapter le réglage du paramètre « Access rights »
7 L	La liste d'appareils n'est plus à jour► Mettre à jour la liste d'appareils :Télécharger la liste d'appareils ifm sur www.ifm.com
8 L	L'appareil raccordé n'est pas inclus dans la liste d'appareils
9 L	L'appareil raccordé ne supporte pas IO-Link► Vérifier les câbles de l'appareil► Vérifier le fonctionnement correct de l'appareil raccordé► Si nécessaire, rétablir la communication
10	Erreur lors du décodage des données process► Mise à jour de la liste d'appareils
11	La valeur process de l'appareil raccordé est marquée comme non valable
12	L'appareil ne fonctionne pas
13	Liste d'appareils erronée► Installer à nouveau la liste d'appareils
14	L'appareil transmet des valeurs non valables► Vérifier l'appareil raccordé
15	► Déverrouiller l'appareil→ Eléments de service et d'indication
16	► Attendre jusqu'à ce que le paramétrage via le participant à distance soit terminé
17	► Déverrouiller les boutons de réglage via le logiciel de paramétrage
18	► Sélectionner une valeur process disponible
19	L'appareil raccordé ne transmet pas de données process.► Attendre que les données process soient transférées
20	► Attendre que la connexion soit établie.
21	► Attendre que les données soient chargées
22	► Attendre que l'opération d'écriture soit terminée
23	► Attendre que la remise aux réglages usine soit terminée
24	► Attendre que le redémarrage du maître soit terminé
25	Information : L'appareil est en mode liste pour une mise à jour
26	► Vérifier les droits d'accès (Access rights) dans le maître
27	► Déconnecter le maître et l'API

12 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
