378LMC - Télécommande LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande pour ouvre-porte de garage
Marque	LIFT-MASTER
Modèle	378LMC
Fréquence	315 MHz Security+®
Alimentation	Pile au lithium 3V CR2032
Autonomie de la pile	Jusqu'à 3 ans
Boutons	Grand bouton-poussoir, bouton auxiliaire, bouton Light (Éclairage)
Fonctions principales	Programmation de code, commande d'éclairage, effacement des codes
Compatibilité	Ouvre-portes de garage 315 MHz Security+® et récepteurs universels avec bouton « Learn » mauve
Hauteur de pose recommandée	Minimum 1,5 m (5 pi), hors de portée des enfants
Pièces de rechange	Pile au lithium 3V CR2032 (réf. 10A20)
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas laisser les enfants jouer avec ; actionner la porte uniquement en vue
Réparabilité	Remplacement de pile uniquement ; pas de pièces réparables par l'utilisateur
Conformité	FCC et Industrie Canada (IC) pour usage domestique ou bureau

FOIRE AUX QUESTIONS - 378LMC LIFT-MASTER

Comment programmer la télécommande 378LMC ?

Enfoncez et relâchez le bouton Learn sur le moteur de l'ouvre-porte. Le témoin lumineux s'allume pendant 30 secondes. Dans ce délai, appuyez sans relâcher sur le bouton souhaité (grand bouton ou bouton auxiliaire) de la télécommande. Relâchez lorsque l'éclairage du moteur clignote (ou entendez deux clics).

Comment effacer tous les codes de la mémoire ?

Enfoncez et maintenez le bouton Learn sur le moteur jusqu'à ce que le témoin lumineux s'éteigne (environ 6 secondes). Tous les codes sont effacés. Vous devrez reprogrammer chaque télécommande ou entrée sans clé.

Comment remplacer la pile de la télécommande ?

Retirez les deux vis du boîtier et sortez la carte de circuit imprimé. Remplacez la pile usagée par une pile bouton 3V CR2032 en plaçant le côté positif (+) vers le haut. Refermez le boîtier. La pile dure jusqu'à 3 ans.

Comment programmer le bouton Light pour commander l'éclairage ?

La porte étant fermée, appuyez sans relâcher sur le bouton Light de la télécommande, puis sur le bouton Light du panneau de commande multifonction, et enfin sur le bouton Lock du panneau multifonction. Relâchez tous les boutons lorsque l'éclairage clignote. Testez en appuyant sur le bouton Light de la télécommande.

Quelle pile utiliser et pourquoi est-elle importante ?

Utilisez uniquement une pile au lithium 3V CR2032 (réf. 10A20). Ne la rechargez pas, ne la chauffez pas au-dessus de 100 °C et ne l'incinérez pas. En cas d'ingestion, consultez immédiatement un médecin.

Quelles sont les précautions de sécurité à respecter ?

Installez la commande hors de portée des enfants, à au moins 1,5 m de hauteur. Ne laissez jamais les enfants manipuler la télécommande. Actionnez la porte uniquement en la voyant clairement et sans obstacle. Surveillez la fermeture complète.

Où installer la télécommande murale ?

Placez-la à portée de vue de la porte de garage, à une hauteur minimale de 1,5 m (5 pi), hors de portée des enfants et à l'écart des pièces mobiles de la porte. Fixez-la à l'aide des vis fournies.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la par une CR2032 neuve. Si le problème persiste, effacez tous les codes et reprogrammez la télécommande. Assurez-vous que l'ouvre-porte est compatible (315 MHz Security+®).

Comment utiliser le bouton auxiliaire ?

Le bouton auxiliaire permet de commander un second ouvre-porte de garage. Programmez-le de la même manière que le grand bouton, en appuyant sur le bouton auxiliaire lors de l'étape de programmation sur le moteur.

Cette télécommande est-elle compatible avec mon ouvre-porte ?

Elle est compatible avec les ouvre-portes de garage fonctionnant en 315 MHz Security+® et les récepteurs universels dotés d'un bouton « Learn » de couleur mauve. Vérifiez la fréquence de votre moteur.

MODE D'EMPLOI 378LMC LIFT-MASTER

Uniquement pour utilisation avec ouvre-portes de garage fonctionnant sur 315MHz Security+® et récepteurs universels ayant un bouton « Learn » de programmation mauve.

Les Instructions Sont Décrites et Illustrées Ci-dessous

Programmation du Grand Bouton-Poussoir ou du Bouton Auxiliaire pour un Ouvre-Porte de Garage

Il est possible d'utiliser le panneau de commande sans fil pour contrôler, selon le besoin, deux ouvre-portes de garage différents. Sélectionner le grand bouton-poussoir pour l'ouvre-porte principal et utiliser le bouton auxiliaire pour l'ouvre-porte secondaire.

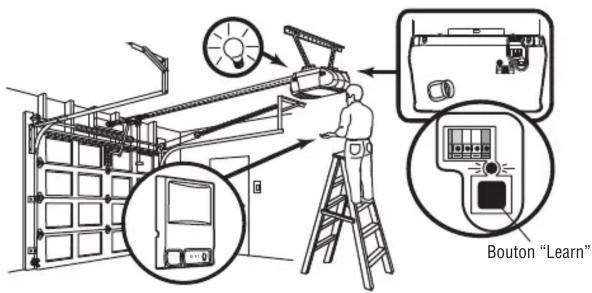

1. Enfoncer et relâcher le bouton learn sur le moteur. Le témoin lumineux learn s'allumera en continu pendant 30 secondes.
2. Dans les 30 secondes, appuyer sans relâcher sur le grand bouton-poussoir ou sur le bouton auxiliaire du panneau de commande sans fil.
3. Relâcher le bouton lorsque l'éclairage du moteur clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre.

Pour Effacer Tous les Codes de la Mémoire du Moteur

Pour inactiver toute télécommande non désirée, effacer d'abord tous les codes :

Enfoncer et tenir le bouton “learn” du moteur jusqu’à ce que le témoin lumineux learn s’éteigne (environ 6 secondes). Tous les codes précédents sont maintenant effacés. Reprogrammer chaque télécommande ou entrée sans clé qu’on désire utiliser.

Commande de L'éclairage de L'ouvre-porte

REMARQUE : Cette fonctionnalité n'est pas disponible sur un récepteur universel. Grâce au panneau de commande sans fil Security+® de 315 MHz, il est possible de programmer le bouton Light (Éclairage) pour faire fonctionner l'éclairage de l'ouvre-porte sans ouvrir la porte. Un panneau de commande multifonction avec fils est requis pour programmer le bouton Light sur le panneau de commande sans fil.

1. La porte étant fermée, appuyer sans relâcher sur le bouton Light (Éclairage) du panneau de commande sans fil.
2. Appuyer sans relâcher sur le bouton Light du panneau de commande multifonction.
3. Appuyer sans relâcher sur le bouton Lock (Verrouillage) du panneau de commande multi-fonction.
4. Lorsque l'éclairage de l'ouvre-porte clignote, relâcher tous les boutons. Effectuer un essai en appuyant sur le bouton Light du panneau de commande sans fil. L'éclairage de l'ouvre-porte doit s'allumer ou s'éteindre sans que la porte ne bouge.

315 MHz Security+® Panneau de

Commande sans fil

Modèles 378LM et 378LMC

AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT dues à un portail ou une porte de garage en mouvement :

• Poser la commande de porte à portée de vue de la porte de garage, hors de la portée des enfants à une hauteur minimum de 1,5 m (5 pieds) et à l'écart de TOUTES les pièces mobiles de la porte.
• Ne JAMAIS laisser des enfants faire fonctionner les boutons-poussoirs de la commande de porte ou les émetteurs de la télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu'on la voit clairement, qu'elle est bien réglée et que rien ne gène la course de la porte.
• TOUJOURS avoir l'œil sur la porte de garage jusqu'à sa fermeture complète. Ne JAMAIS laisser personne croiser le chemin d'une porte de garage qui se ferme.

Pose

REMARQUE : Positionner les commandes en vue de la porte, à une hauteur minimale de 1,5 m (5 pi), hors de la portée des enfants, et à l'écart des pièces en mouvement et de la visserie de porte.

Retirer le couvercle de bouton-poussoir en soulevant doucement la fente dans la partie supérieure du couvercle à l'aide d'un petit tournevis à tête plate. Fixer en place à l'aide de six vis autotaraudeuses AB x 1 1/4 po de la façon suivante :

• Percer et poser la vis inférieure en laissant 3 mm (1/8 po) faire saillie du mur.
• Placer le bas de la commande de porte par-dessus la tête de vis et ajuster pour un ajustement serré.
• Installez l'écrou du dessus. NE serrez pas trop, car vous risquez d'endommager le boîtier en plastique.

Pile du Panneau de Commande sans fi I

AVERTISSEMENT

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

• Ne JAMAIS laisser des enfants s'approcher de la pile.
• Communiquer immédiatement avec un médecin en cas d'ingestion d'une pile. Pour réduire le risque d'incendie, d'explosion ou de brûlure chimique :
• La remplacer UNIQUEMENT par une pile bouton 3V CR2032.
• NE PAS la recharger, la démonter, la chauffer à plus de 100 °C (212 °F) ou l'incinérer.

La pile au lithium devrait durer pendant une période allant jusqu'à 3 ans. Pour remplacer la pile, retirer les deux vis et la carte de circuit imprimé du boîtier en plastique, comme indiqué. Insérer la pile neuve en pointant le côté positif (+) vers le haut.

Se débarrasser de la pile usée de manière appropriée.

AVIS : Les règles de la FCC et d'Industrie Canada (IC) interdisent tout ajustement ou toute modification de ce récepteur ou émetteur, sauf pour modifi er le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR.

Conformité vérifiée pour répondre aux normes de la FCC dans le cadre d'une utilisation domestique ou au bureau. Le fonctionnement est assujetti aux deux conditions suivantes : (1) ce dispositif ne provoque pas d'interférences nuisibles et (2) il doit accepter les interférences reçues y compris celles qui pourraient provoquer un fonctionnement indésirable.

Pièces de Rechange

Pile au lithium 3V CR2032 10A20
