MODE D'EMPLOI Pro Weed 700 Texas
Symboles d'avertissement FR PICTOGRAMMES
Veuillez lire attentivement ce manuel d'utilisation, en particulier les consignes de sécurité signalées par le symbole
Il est indispensable de porter des bottes à semelles antidérapantes et gaine en acier. Évitez de porter des vêtements amples.
Lisez attentivement ce manuel. Assurez- vous d'être familiarisé avec les différentes commandes, les réglages et les poignées de l'équipement.
Mettez toujours les leviers au point mort, coupez le moteur et retirez la bougie lorsque l'unité n'est pas surveillée.
Ne mettez pas les mains ou les pieds à proximité ou au-dessous des pièces rotatives.
La tête de brosse tourne dans le sens antihoraire horaire ce qui signifie que le matériau à est jeté sur le côté gauche.
Ne laissez jamais des passants se tenir devant l'unité. Gardez une distance de sécurité de 15 mètres
N'utilisez jamais le moteur à l'intérieur ou dans des endroits mal ventilés. Les gaz d'échappement du moteur contiennent du monoxyde de carbone.
Soyez extrêmement prudent lors d'une utilisation en pente.
Soyez prudents sur les parties chaudes du moteur.
Les pièces en rotation sont capables d'amputer les doigts, les mains, les orteils et les pieds. Le non-respect de ces avertissements peut entraîner des blessures graves ou la mort.
Soyez extrêmement prudent lorsque vous manipulez de l'essence. L'essence est extrêmement inflammable et ses émanations sont explosives.
N'installez jamais de pièces de coupe rigides ou en métal4
Pièces détachées Vous pouvez trouver les pièces détachées conçues spécifiquement pour votre produit sur notre site web www.texas.dk. Si vous trouvez les numéros de pièce vous- même, cela simplifiera et accélérera cette démarche. Pour l'achat de pièces détachées, veuillez contacter votre revendeur. Vous trouverez une liste des revendeurs sur le site web de Texas. Précautions de sécurité Préparation Ne mettez pas les mains ou les pieds à proximité ou au- dessous des pièces rotatives. Lisez attentivement ce manuel. Assurez-vous d'être familiarisé avec les différentes commandes, les réglages et les poignées de l'équipement. Assurez-vous de savoir comment arrêter la machine et d'être familiarisé avec l'arrêt d'urgence. Ne laissez jamais des enfants ou des personnes non familiarisées avec ces instructions utiliser la machine. Notez que les réglementations locales peuvent limiter l'âge de l'utilisateur. N'utilisez pas la machine si vous vous sentez mal, êtes fatigué ou avez consommé de l'alcool ou des drogues. Inspectez toujours la machine avant de l'utiliser. Vérifiez qu'aucune pièce n'est usée ou endommagée. Remplacez les éléments et boulons usés ou endommagés en bloc pour préserver l'équilibre. L'utilisateur de la machine est responsable de la sécurité des autres personnes. N'utilisez jamais la machine à proximité d'enfants ou d'animaux. L'utilisateur de la machine est responsable de tout accident ou risque impliquant d'autres personnes et leurs biens. Inspectez minutieusement la zone où l'équipement doit être utilisé. Retirez si nécessaire les corps étrangers. Ne faites jamais le plein d'essence à l'intérieur ou lorsque le moteur tourne. Les fuites d'essence sont extrêmement inflammables ; ne faites jamais le plein lorsque le moteur est encore chaud. Essuyez toute fuite d'essence avant de démarrer le moteur. Risque d'incendie ou d'explosion! Faites attention aux risques encourus lors des travaux sur des terrains difficiles, comme un sol extrêmement dur ou pierreux. Il est indispensable de porter des bottes à semelles antidérapantes et gaine en acier. Évitez de porter des vêtements amples. Utilisation Démarrez toujours le moteur dans la zone de sécurité. Ne quittez pas la zone de sécurité lors de l'utilisation de la machine. Si vous devez quitter la zone de sécurité, coupez le moteur avant de quitter la zone. Après avoir heurté un corps étranger, arrêtez immédiatement le moteur, retirez le capuchon de la bougie et inspectez minutieusement la machine pour détecter un éventuel dégât. Réparez le dégât avant de continuer. Si la machine commence à vibrer de manière anormale, arrêtez le moteur et identifiez immédiatement la cause de ce problème. Les vibrations signalent généralement un dégât. Mettez toujours les leviers au point mort, coupez le moteur et retirez la bougie lorsque l'unité n'est pas surveillée. Coupez toujours le moteur et vérifiez que toutes les parties mobiles sont complètement arrêtées avant de réaliser une réparation, un réglage ou une inspection. Soyez extrêmement prudent lors d'une utilisation en pente. N'utilisez jamais la machine à vive allure. Ne dépassez pas la capacité de la machine en essayant de travailler trop rapidement. Ne transportez pas de passagers. Faites attention lorsque la machine est en marche arrière. Ne laissez jamais des passants se tenir devant l'unité. Dégagez toujours taille-haies lorsque la machine n'est pas utilisée. Utilisez uniquement la machine de jour ou dans des zones entièrement éclairées. Faîtes en sorte d'être bien stable et gardez toujours une bonne prise sur les poignées. Marchez toujours, ne courez jamais. N'utilisez pas l'équipement pieds nus ou en sandales. Soyez extrêmement prudent lorsque vous changez de sens en pente. N'essayez jamais d'effectuer des réglages lorsque le moteur est en marche. Soyez extrêmement prudent en marche arrière ou lorsque vous tirez la machine en arrière. N'utilisez jamais le moteur à l'intérieur ou dans des endroits mal ventilés. Les gaz d'échappement du moteur contiennent du monoxyde de carbone. Le non-respect de ces précautions peut entraîner des blessures graves voire mortelles. Utilisation sûre de l'essence Soyez extrêmement prudent lorsque vous manipulez de l'essence. L'essence est extrêmement inflammable et ses émanations sont explosives. Une fuite d'essence sur le corps ou les vêtements peut entraîner de graves blessures. Rincez votre peau et changez de vêtements immédiatement ! Utilisez uniquement un récipient d'essence homologué. N'utilisez pas de bouteilles de boisson ou d'autres récipients similaires ! Éteignez les cigarettes, cigares, pipes et autres sources d'inflammation. Ne faites jamais le plein de votre machine à l'intérieur. Laissez le moteur refroidir avant de faire le plein.18
Ne remplissez jamais le réservoir d'essence en laissant un espace inférieur à 2,5 cm sous l'orifice de remplissage, afin de laisser suffisamment d'espace pour l'expansion du combustible. Après le plein, vérifiez que le bouchon est bien serré. N'utilisez jamais la fonction de verrouillage du pistolet à essence lorsque vous faites le plein. Ne fumez pas lorsque vous faites le plein. Ne faites jamais le plein à l'intérieur d'un bâtiment ou dans des endroits où les émanations d'essence pourraient entrer en contact avec une source d'inflammation. Conservez l'essence et le moteur à l'écart des appareils, lampes témoin, barbecues, appareils électriques, outils électriques, etc. Si le réservoir de combustible doit être purgé, cette opération doit avoir lieu à l'extérieur. Entretien et rangement Le moteur doit être coupé lors des travaux de maintenance et de nettoyage, du changement d'outils et du transport par d'autres moyens que son propre déplacement. Vérifiez régulièrement le serrage de tous les boulons et écrous. Resserrez-les si nécessaire. Le moteur doit avoir complètement refroidi avant d'être rangé à l'intérieur ou couvert. Si la machine n'est pas utilisée pendant un certain temps, veuillez consulter les consignes de ce manuel. Si nécessaire, les étiquettes de sécurité et de consignes doivent être entretenues et remplacées. Utilisez uniquement des pièces de rechange ou accessoires d'origine. En cas d'utilisation d'autres pièces ou accessoires, la garantie ne s'applique plus. Remplacez les pots d'échappement défectueux. Divers Les engrenages sont livrés graissés. Vérifiez néanmoins qu'ils soient bien graissés avant chaque utilisation. Le moteur n'est pas livré avec le plein d'huile. Les dispositifs de commande réglés en usine, comme le câble d'embrayage monté sur la poignée, ne doivent pas être retirés ou mis à jour. Ne purgez le réservoir de combustible qu'à l'extérieur. L'essence est extrêmement inflammable et ses émanations sont explosives. Vérifiez que la machine est bien sécurisée lors de son transport sur une plate-forme, etc. Baissez la commande des gaz pendant l'arrêt du moteur et fermez le robinet de carburant. Identification de la machine Identification des pièces, voir Fig. 1 A. Cordon de démarrage B. Levier d'activation du brosse C. Moteur D. Roue E. Ligne de brosse F. Tête de brosse G. Couverture de protection H. Ccadre de protection

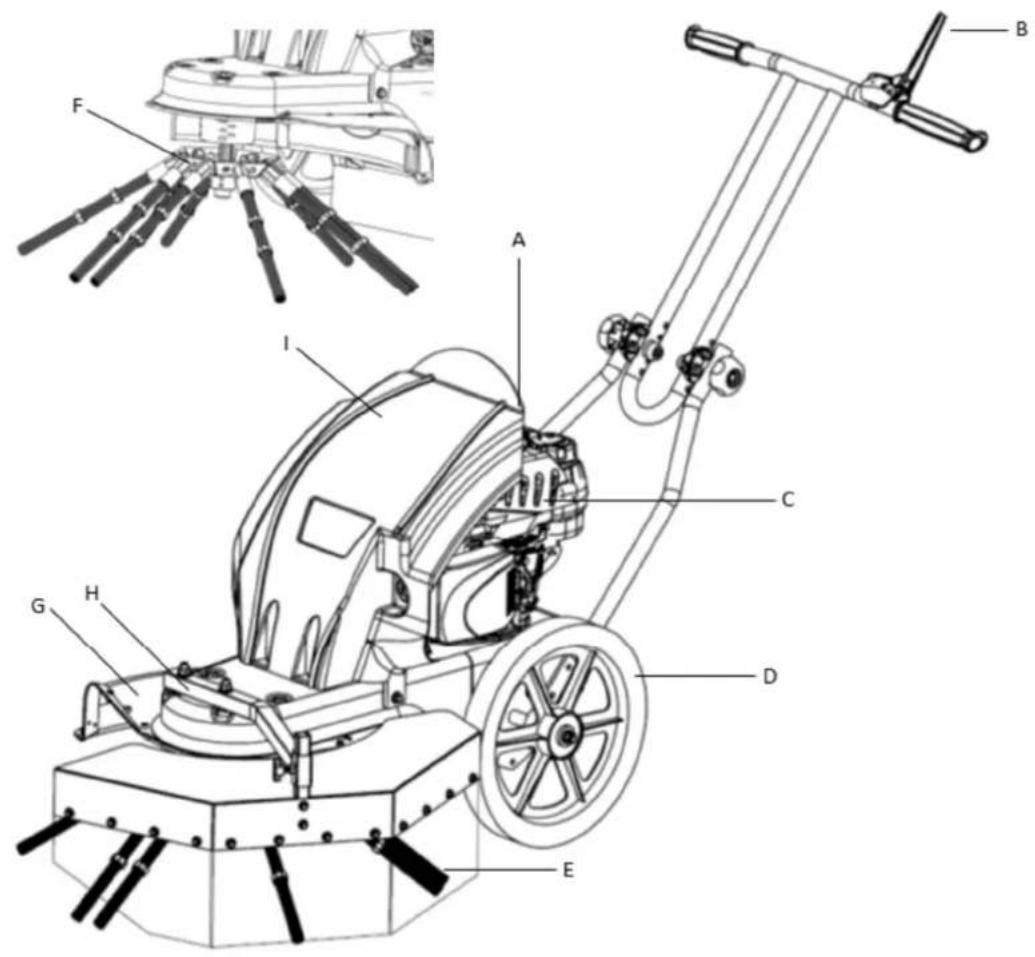

I. Couvercle de protection du moteur
Pour l'explication du moteur, voir le manuel du moteur séparé.
Montage Veuillez suivre les étapes des figures 2-5:
1. Monter le guidon inférieur avec 4 boulons sur la console.
Après cela, montez le guidon supérieur.Comme indiqué sur la Fig. 2A
2. Attachez la poignée d'embrayage au guidon. Fig. 2B.
3. Montez les roues avec les boulons illustrés à la Fig. 3A.
L'entretoise doit être entre la roue et la console.
4. Montez le couvercle de protection du moteur avec les
boulons illustrés sur la fig. 3B.
5. Fixez les brosses à l’aide des boulons et rondelles de
blocage comme indiqué sur la Fig. 4 Installation du cadre de protection et de la couverture:
1. Fixez le couvercle en caoutchouc au cadre avec des
boulons. Voir Fig. 5
2. Montez le cadre de protection sur la machine comme
indiqué à la Fig. 6 Remplissez le moteur d'huile. Reportez vous à la section "Vidange d'huile" pour plus de détails. Vêtements Lorsque vous utilisez la machine, portez des vêtements de travail serrés, des gants de travail, lunettes de sécurité, des protections phoniques et des bottes antidérapantes munies d'embouts en acier. Zone de sécurité Lorsque vous utilisez la machine et que le moteur tourne, ne quittez pas la zone de fonctionnement indiquée sur Fig. 9. Si vous devez quitter la zone de fonctionnement, arrêtez d'abord le moteur. Démarrage et arrêt du machine Vérifiez toujours le niveau d'huile avant toute utilisation ! Pour les moteurs équipés de jauge, le niveau d'huile doit toujours être les indicateurs min. et max. Pour les moteurs sans jauge, l'huile doit être visible au bord de l'orifice de remplissage lorsque le moteur est en position horizontale. Utilisez toujours une huile SAE-30. N'utilisez que de l'essence sans plomb 95. Ne remplissez jamais le réservoir avec excès. Démarrage
1. Amorce de la pompe 3-6 fois. Voir Fig. 8B.
2. Réglez le commutateur du moteur sur "I". Voir Fig. 7.
3. Tirez le cordon de démarrage pour lancer le moteur.
Voir Fig. 8A. Accompagnez toujours le cordon lors de son rembobinage avec votre main.
4. Lorsque le moteur tourne, enclencher levier d'activation
1. Relâchez la Levier d'activation du brosse
2. Réglez le commutateur du moteur sur "O". Voir Fig. 7.
Vos mains peuvent subir des vibrations lors de l'utilisation de la machine. Nous vous recommandons donc de faire une pause toutes les 2 heures.19
Utilisation de la machine Retirez les corps étrangers de la zone de travail avant d'utiliser la machine. Les pierres, le verre, les branches et d'autres éléments similaires peuvent endommager le machine. Vérifiez également que les boulons du machine sont serrés. Démarrez le moteur conformément aux instructions ci- dessous. Tenez vous à l'écart des parties mobiles de la machine. Lorsque le moteur tourne n'essayez jamais de déplacer la machine d'une autre manière que celle prévue pour une utilisation normale. GARDER UNE DISTANCE DE SECURITE DE 15 MÈTRES. La machine peut travailler sur tous les types de surfaces planes et éliminer les mauvaises herbes entre les carreaux ou les bords. Notez que les brosses peuvent balayer les pierres à grande vitesse. Ne conduisez pas à proximité de voitures ou d’objets pouvant être endommagés. Les brosses peuvent rayer certaines tuiles. Par conséquent, effectuez un petit test avant d’utiliser la machine. Toujours conduire avec le cadre de protection installé Réglage de la hauteur Lorsque vous réglez la hauteur de brosse, procédez comme indiqué à la figure 10+11. Il est possible de régler la hauteur de la tête de brosse vers le bas dans plusieurs positions au fur et à mesure de l'usure des brosses. Pour régler la hauteur, vous devez desserrer les deux vis Allen de 4 mm illustrées à la Fig. 10. Vous pouvez ensuite régler la tête de la brosse de haut en bas. Resserrer les deux vis une fois la hauteur désirée choisie. Veillez également à relever le cadre de protection lorsque les brosses sont usées et lorsque la tête de la brosse est abaissée. Sinon, le revêtement en caoutchouc sera endommagé. Voir la Fig. 11. Nettoyage Le machine doit être nettoyé après utilisation. Utilisez un tuyau d'arrosage pour retirer la terre et la crasse. Le numéro de série ne devra être nettoyé qu'avec un chiffon humide afin d'éviter une usure trop importante. Evitez d'utiliser un nettoyeur haute pression. Vidange d'huile Dans un premier temps, l'huile doit être renouvelée après les 5 premières heures d'utilisation, puis une fois par an. Vous pouvez aussi utiliser un kit d'extraction d'huile.
1. Aspirez l'huile via l'orifice de remplissage en utilisant la
seringue. Utilisez le tuyau pour atteindre le carter.
2. Transférez l'huile usagée dans le récipient.
3. Remplissez le moteur avec une nouvelle huile SAE-30.
4. Vérifiez le niveau de l'huile en utilisant la jauge.
N'oubliez pas d'éliminer l'huile usagée de manière sûre. L'huile et le kit d'extraction d'huile ne sont pas fournis. Rangement
- Si la machine est rangée et non utilisée pendant une période prolongée, suivez les instructions ci-dessous. Elles permettront de prolonger la vie de votre machine.
- Essuyez les surfaces à l'aide d'un chiffon légèrement huileux afin d'éviter la rouille.
- Rangez toujours la machine dans un endroit propre et sec. Brosses supplémentaires Des pinceaux supplémentaires peuvent être achetés: Ensemble de 9 pièces. brosses nylon / acier: Réf. 90061102 Ensemble de 6 pièces. brosses en acier: Réf. 90061103 Achetez-les chez votre revendeur. Dépannage Le moteur ne démarre pas
1. Vérifiez que le système de commande du carburant est
correctement installé.
2. Vérifiez la bougie.
3. Vérifiez qu'il y ait le plein d'essence dans le réservoir.
4. Voir les instructions propres au moteur pour des
solutions de dépannages plus précises. Le moteur ne fonctionne pas normalement
1. Vérifiez qu'il y ait le plein d'essence dans le réservoir.
La tête de brosse ne tourne pas
1. Vérifiez que les câbles sont en état de marche et qu'ils
sont fixés correctement.
2. Vérifiez que la courroie trapézoïdale est correctement
montée. Bruits, vibrations et mesures de précaution
1. Une exposition à long terme à des niveaux sonores
supérieurs à 85 dB (A) peut endommager le système auditif. Utilisez toujours des protections phoniques lorsque vous utilisez la machine.
2. Pour réduire encore davantage le niveau sonore, utilisez
la machine uniquement dans les environnements ouverts.
3. Vous pouvez réduire l'intensité des vibrations en tenant
fermement la poignée.
4. Pour éviter de déranger les autres, la machine ne doit
être utilisée qu'en journée.
5. Portez toujours des vêtements de travail serrés, des
gants de travail, des protections phoniques et des bottes antidérapantes munies d'embouts en acier.
6. Faites une pause de 30 minutes toutes les 2 heures de
travail. Specification Moteur TG595, 173 cc Puissance 2,9 kW / 3000 RPM Largeur de travail Max 70 cm Brosses pièces Transmission Poids Roue 14” De direction réglable Oui LpA 84,2 dB (A) LwA 104 dB (A) Vibration 6,7 m/s
