Ergo Lift 650 - Pont élévateur GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pont élévateur mobile pour véhicules de tourisme
Marque et modèle	GYS Ergo Lift 650
Capacité de charge maximale	2000 kg (CMU)
Alimentation électrique	230 V AC, 50 Hz, monophasé (prise 16A CEE7/7)
Puissance moteur	0,75 kW
Capacité du réservoir d'huile	4 L (huile hydraulique viscosité 32 CST)
Temps de montée	Environ 45 secondes à pleine charge
Niveau sonore	< 70 dB(A)
Indice de protection	IP54
Poids à vide (sans emballage)	247 kg
Poids avec emballage	282 kg
Dimensions du produit avec emballage	L 226 cm × l 108 cm × H 69 cm

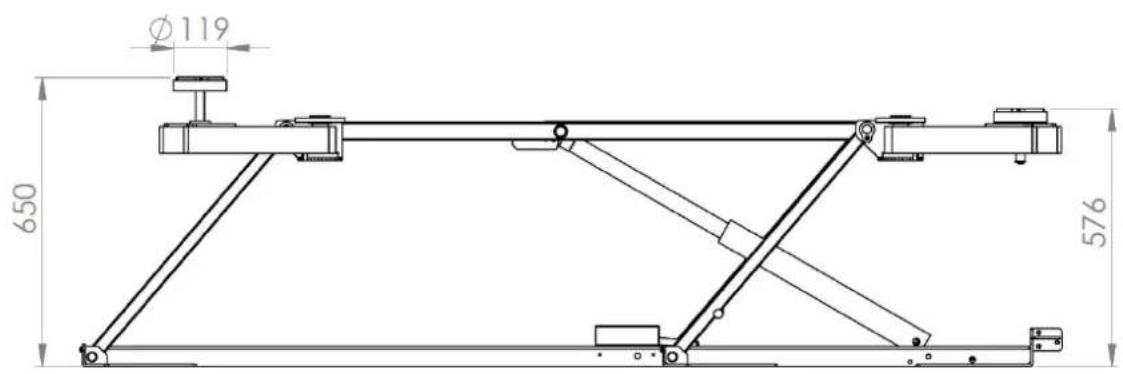

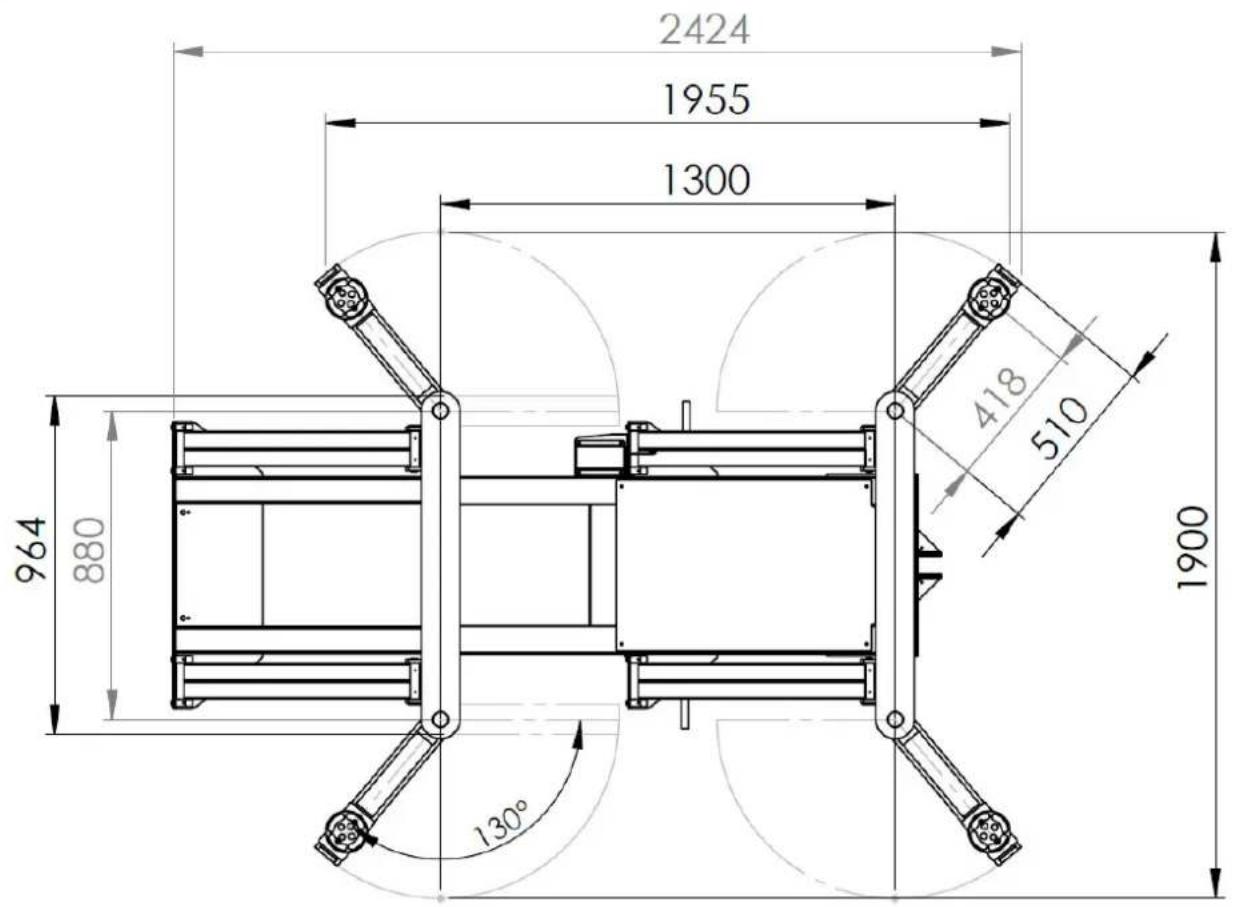

Dimensions hors tout (élévateur seul)	L 242,4 cm × l 195,5 cm × H 130 cm (bras repliés)
Hauteur de levage maximale	Environ 55 cm (du sol à la traverse)
Plage de température d'utilisation	5 °C à 40 °C
Pente maximale du sol	3°
Type d'huile hydraulique recommandée	IKV-TRIBOLINE HLQ HM-32 (réf. 062160)
Commandes	Télécommande filaire avec boutons Monter/Descendre et arrêt d'urgence
Sécurité	Arrêt d'urgence, capteur de fin de course, soupape de surpression (140 bars), alarme sonore en descente, crans de verrouillage des bras
Entretien	Lubrification mensuelle des articulations (20 points), contrôle visuel avant chaque utilisation, vidange huile tous les 5 ans ou selon intensité
Garantie	2 ans (pièces et main d'œuvre)

FOIRE AUX QUESTIONS - Ergo Lift 650 GYS

Quelle est la capacité de charge maximale de l'Ergo Lift 650 ?

La capacité maximale d'utilisation (CMU) est de 2000 kg. Il est impératif de respecter la répartition de charge : 60% max sur l'avant ou l'arrière selon la position du moteur.

Comment installer l'Ergo Lift 650 pour la première fois ?

Après déballage, placez l'élévateur sur un sol plat et solide. Branchez le groupe hydraulique sur une prise 230V, allumez-le (bouton ON), puis actionnez la montée jusqu'au double bip. Assemblez le timon de manœuvre. Pour retirer l'élévateur de la palette, utilisez un palan (poids 130 kg) ou faites-vous aider.

Quelles sont les conditions d'utilisation sécurisées ?

Utilisez l'élévateur à l'intérieur, à l'abri des intempéries, sur un sol plat (pente <3°), entre 5°C et 40°C. Délimitez une zone de sécurité de 2 m autour du véhicule. Ne levez jamais de personnes ou d'objets, et ne vous placez jamais sous le véhicule levé. Le frein à main doit être desserré et la boîte au point mort.

Comment régler les bras porteurs (éléments porteurs) ?

Pour déplacer un bras, levez son extrémité à la main pour déverrouiller le cran, positionnez-le à l'angle souhaité (max 135°), puis relâchez. Vérifiez qu'il s'enclenche solidement dans un cran en le secouant latéralement. Ne jamais utiliser le pied pour cette opération.

Que faire si l'élévateur ne monte pas ou descend par saccades ?

Si l'élévateur monte par saccades, il peut y avoir de l'air dans le circuit hydraulique. Effectuez plusieurs cycles complets montée/descente pour purger. Si le problème persiste, contactez le SAV. Si l'élévateur ne monte pas du tout, vérifiez le fusible (T10A), le bouton d'arrêt d'urgence, et que la charge ne dépasse pas 2000 kg.

Comment entretenir l'Ergo Lift 650 ?

Effectuez un contrôle visuel avant chaque utilisation. Mensuellement : lubrifiez les 20 points d'articulation (huile SAE 90), vérifiez les verrouillages, l'état des patins, des câbles et du faisceau hydraulique, et le niveau d'huile. Annuellement : faites réaliser un contrôle de sécurité par une personne habilitée. Tous les 5 ans : remplacez le flexible hydraulique et l'huile.

Comment déplacer l'élévateur d'un endroit à un autre ?

Levez l'élévateur d'environ 15 cm, insérez les deux roues avec goupilles de sécurité, redescendez-le au sol, pliez les bras vers l'intérieur, placez le groupe hydraulique sur l'élévateur, insérez le timon de manœuvre et poussez doucement sur un sol plat et sans pente (<3°). Après déplacement, retirez les roues et rangez-les sur le support.

Que signifie le double bip en montée ?

Un double bip indique que la position maximale de levage est atteinte (capteur de fin de course activé). L'élévateur s'arrête automatiquement. Si la hauteur mesurée du sol à la traverse n'est pas entre 54 et 55 cm, ajustez la tige du capteur comme décrit dans la notice.

Quels sont les symptômes d'un dysfonctionnement du capteur de fin de course ?

Si l'élévateur ne s'arrête pas en haut, ou s'arrête trop bas (hauteur <54 cm) ou trop haut (>55 cm), le capteur est mal réglé. Desserrez la vis de la tige, ajustez la longueur (sens - pour diminuer la hauteur), resserrez et vérifiez. Si le moteur continue de tourner sans monter, vérifiez aussi les connexions du capteur.

Comment commander des pièces de rechange ?

Utilisez exclusivement des pièces d'origine GYS (références listées dans la notice pages 18-19). Pour une commande, contactez votre revendeur ou le fabricant. Les pièces courantes incluent les patins caoutchouc (réf. 55239), le flexible hydraulique (réf. 70887), et le groupe hydraulique complet (réf. 71814).

MODE D'EMPLOI Ergo Lift 650 GYS

Manuel d'utilisation et de maintenance p. 1-23

Afin d'assurer que votre élévateur ERGO LIFT 650 ait été fabriqué dans le strict respect des normes et de sécurité voici le résultat des tests que votre produit a subit avant expédition (veuillez toujours conserver cette notice fournie lors de l'achat du matériel).

Les éléments suivants sont présents :

• Tableau de signalisation technique au dos de la centrale hydraulique.
• Numéros de série présent sur le tableau de signalisation technique et sur l'élévateur.
  ■ Mode d'emploi.
• Capacité de charge maximale autorisée de 2 000 kg.
  ■ Lever «↑» et abaisser «↓» sur la commande filaire.
• Identification CE sur l'élévateur.

Fonctionnement et sécurité contrôlés :

Soupape de surpression réglée à 140bars maxi

Vérifier :

• Test de fonctionnement sans charge sur un cycle complet
  ■ Fonctionnement du bouton arrêt d'urgence
• Les commandes reviennent automatiquement en position initiale
• Aucun endommagement des vérins, du câble d'alimentation électrique, et du câble de la télécommande filaire
• Fixation serrée de toutes les vis porteuses
• État du flexible hydraulique (fixation serrée et étanchéité de tous les raccords)
• Fonctionnement avec la charge maximale sur un cycle complet
• Vérification du fonctionnement du dispositif de sécurité en cas de rupture de flexible hydraulique sous charge.

N° de série :

Retrouvez le N° de série sur la plaque signalétique page 20.

Pour plus d'explications sur la lecture du numéro de série consulter la page 18.

Certificat de conformité CE :

Vous pouvez télécharger le certificat de conformité sur notre site internet : www.gys.fr

rubrique :PRODUIT_CARROSSERIE_CARROSSERIE_LEVAGE

Merci de votre choix ! Afin de tirer le maximum de satisfaction de votre élévateur ERGO LIFT 650 et pour votre sécurité veuillez lire avec attention ce mode d'emploi avant la première utilisation et de le conserver soigneusement pour toute relecture future.

INFORMATIONS GÉNÉRALES

Ce mode d'emploi contient des informations importantes pour l'installation afin d'assurer une mise en service adéquate et garantir la sécurité de fonctionnement de l'ERGO LIFT. Le respect de la documentation réduit les risques et permet d'allonger la durée de vie du produit. Le présent manuel contient un formulaire permettant d'attester des contrôles réguliers de sécurité. Utilisez le formulaire «Contrôle régulier de sécurité» et le «Journal de maintenance» pour archiver les contrôles (Il est conseillé de faire une copie des formulaires avant de les remplir pour la première fois.)

Installation et contrôle :

Les travaux assurant la sécurité et les contrôles de sécurité sont réservés exclusivement aux personnes spécialement formées. Ces personnes sont désignées dans la présente documentation comme experts et/ou personnes habilitées.

LIMITATIONS DES RESPONSABILLITES

L'ERGO LIFT est un élévateur déplaçable conçue dans le respect des normes. Toutes les données et les conseils indiqués dans ce mode d'emploi ont été recueillis en tenant compte de ses normes et règlements applicables ainsi que de nos connaissances et expériences approfondies.

Le fabricant ne pourra être tenu responsable en cas de dommage matériel et corporel pouvant entrainer la mort par :

• Non-respect du mode d'emploi
- Utilisation non conforme ou dangereuse
- Emploi de personnes non qualifiées
- Transformation non autorisée sur l'ERGO LIFT
- Maintenance insuffisante

UTILISATION CONFORME PRÉVUE

L'ERGO LIFT est destinée à l'activité de réparation de véhicules de tourisme. Elle permet de lever des véhicules en toute sécurité. La charge maximale autorisée est de 2000 kg.

L'utilisation conforme de l'ERGO LIFT comprend la prise de connaissance de l'intégralité du présent mode d'emploi et le respect de toutes les consignes contenues, avec une intention particulière des consignes de sécurité. L'ERGO LIFT doit être utilisée et manipulée conformément à ce mode d'emploi.

Il faut délimiter un périmètre de sécurité dans lequel personne ne devra s'y trouver durant l'opération de levage (2m minimum autour du véhicule pour permettre de s'échapper en cas de besoin).

Le levage de personnes ou d'objets divers n'est pas autorisé. Personne ne doit se trouver à l'intérieur du véhicule à lever. Il est interdit aux personnes de monter sur la charge ou sur le dispositif de support de charge quand ceux-ci sont en position levée.

L'ERGO LIFT doit être utilisée à l'intérieur d'un local de travail et protégée des intempéries (à l'abri du vent, de la pluie et des températures négatives).

La plage de température d'utilisation est comprise entre 5°C et 40°C maximum. En cas de stockage prolongé dans un lieu où la température est inférieure à 0°C, prévoir au moins 12h avant de l'utiliser en l'entreposant sur le lieu de travail.

Ne pas utiliser dans des conditions d'humidité trop importantes. En cas de projection d'eau direct sur l'élévateur, utilisez un chiffon propre pour essuyer.

Ce matériel est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 Hz).

Ne jamais soulever de charges sur un terrain en pente ( >3^ ). Le sol doit être plat et suffisamment solide pour éviter que l'ERGO LIFT ne s'enfonce sous le poids de la charge (35kg/cm ^2 ). En aucun cas, il ne faudra placer l'ERGO LIFT sur une trappe de visite qui se trouverait sur le sol.

Il est interdit d'utiliser l'ERGO LIFT sur un bateau/navire (problème de stabilité).

Nettoyez correctement la surface d'appui du véhicule et les patins caoutchouc de l'ERGO LIFT avant chaque utilisation.

Enlevez toutes taches de graisse et d'huile pouvant faire glisser le véhicule.

Les travaux en dessous du véhicule ne sont pas autorisés.

Le levage des véhicules doit s'effectuer uniquement au niveau des points de levage recommandés par les fabricants automobiles. Attention à bien vérifier que l'ERGO LIFT ne vienne pas en contact de zones proches des capteurs de déclenchement d'airbags durant la montée.

Ne pas placer les patins caoutchouc sur une zone avec garniture en plastique.

Prendre soin des câbles électriques ainsi que du tuyau hydraulique.

Il est conseillé d'éviter de rouler sur le flexible reliant l'élévateur au groupe hydraulique. Lorsqu'il n'est pas possible, il faut éviter de stationner dessus.

En cas de choc violent sur les éléments porteurs et/ou structurels de l'ERGO LIFT, il faut impérativement mettre le produit hors service et contactez votre revendeur ou le fabricant afin d'évaluer les dommages avant de remettre l'élévateur en service.

En cas de doute sur la résistance de la structure du véhicule (présence de rouille) - Ne pas lever de véhicule.

Faire respecter les normes de sécurité et de prévention des risques sur les lieux de travail du pays (code du travail du pays). Par ailleurs, cela comprend également l'obligation d'effectuer tous les travaux d'inspection et de maintenance à intervalles réguliers.

En cas d'utilisation non conforme de l'élévateur, la sécurité opérationnelle de l'ERGO LIFT n'est pas assurée.

Les dommages corporels et matériels, également sur les véhicules, causés par une utilisation non conforme de l'appareil ne sont en aucun cas imputables au fabricant, mais à l'opérateur qui manipule l'ERGO LIFT.

L'ERGO LIFT ne doit pas être utilisée dans une atmosphère potentiellement explosive et il est déconseillé de travailler à côté d'une source de chaleur. L'ERGO LIFT n'a pas été conçue pour être utilisé en cabine de peinture.

Il est interdit d'utiliser des pièces de rechange autres que celles d'origines certifiées par le fabricant.

Assurez-vous également que la commande filaire ne puisse pas être manipulée par des personnes non autorisées durant que vous travaillez autour du véhicule.

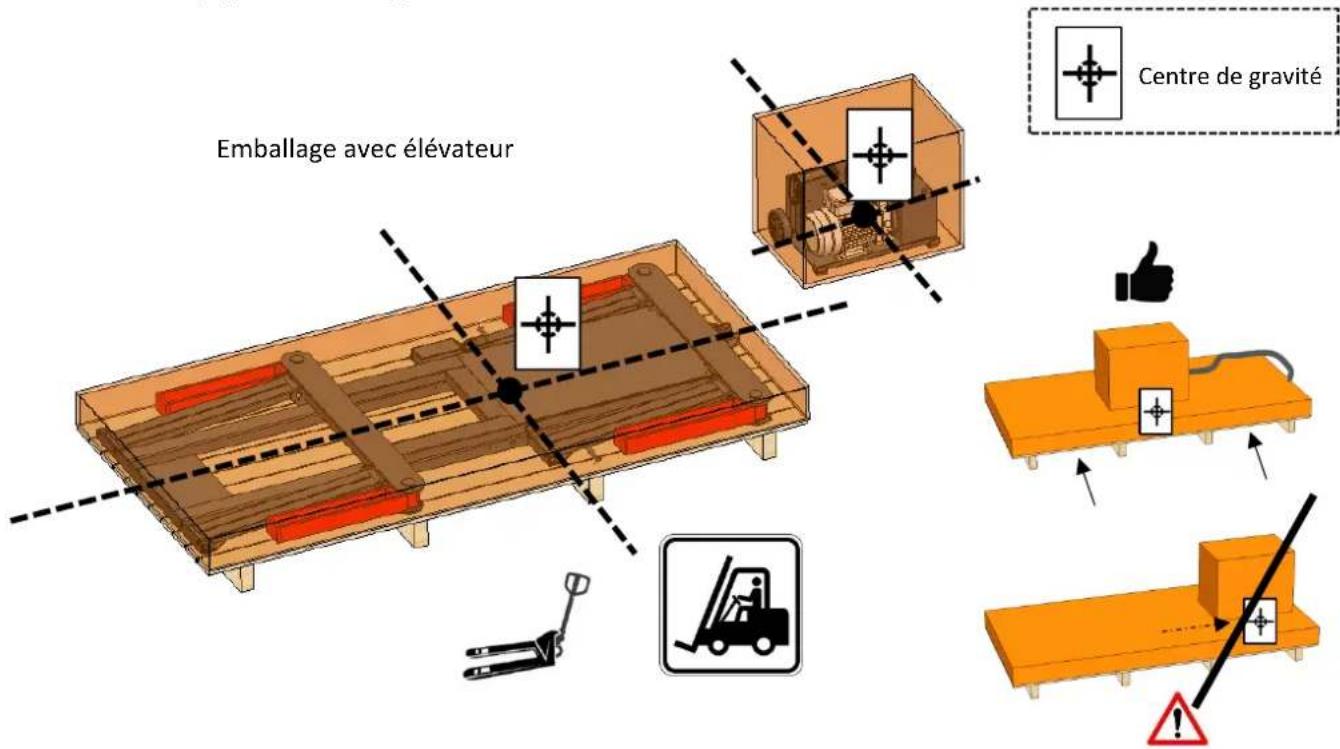

EMBALLAGE ET DÉCHARGEMENT

Dans l'emballage du groupe hydraulique se trouve le manuel d'utilisation et de maintenance de l'ERGO LIFT. À la livraison, vérifiez l'absence de dommage externe dû au transport. En cas de dommage visible, laissez la marchandise et l'emballage en l'état. N'utilisez pas la marchandise et mettez-vous directement en relation avec votre revendeur. A défaut il faut émettre une réserve adressée au transporteur. En aucun cas, GYS ne pourra être tenue responsable.

Le déchargement peut se faire avec un chariot élévateur ou un transpalette manuel des lors que la palette soit posée au sol. Equipez-vous de gants et de chaussures de sécurité.

Emballage avec élévateur Centre de gravité

1 – Déterminez une zone avec suffisamment de place et bien éclairée.

2 – Déballez et déposez le groupe hydraulique au sol en alignant le faisceau de manière à ce qu'il ne soit pas replié sur lui-même et/ou vrillé.

3 - Retirez la coiffe en carton sur l'élévateur et procédez à une inspection visuelle pour vérifier que rien n'est endommagé et qu'il n'y ait pas de fuite d'huile visible au niveau des connectiques.

***Il se peut qu'il y ait « des traces d'huile » avant la première utilisation qui soient liées au process de fabrication. Essuyez avec un chiffon sec et propre si besoin ***

4 – Branchez le groupe hydraulique sur le secteur et appuyez sur le bouton « ON » qui se trouve sur le côté du groupe hydraulique. Le bouton s'éclaire pour indiquer que le groupe hydraulique est sous tension.

5 – Appuyez sur le bouton monté ou « ↑ » de la télécommande jusqu'à ce que l'élévateur arrive tout en haut (pas besoin de faire l'appoint d'huile, le groupe est prêt à l'emploi). Un double bip indiquera que la position maximale est atteinte. Le moteur doit automatiquement s'arrêter et il ne doit plus être possible de monter. Si ce n'est pas le cas, veuillez-vous reporter à la rubrique ANOMALIES, CAUSES, REMEDES page 14.

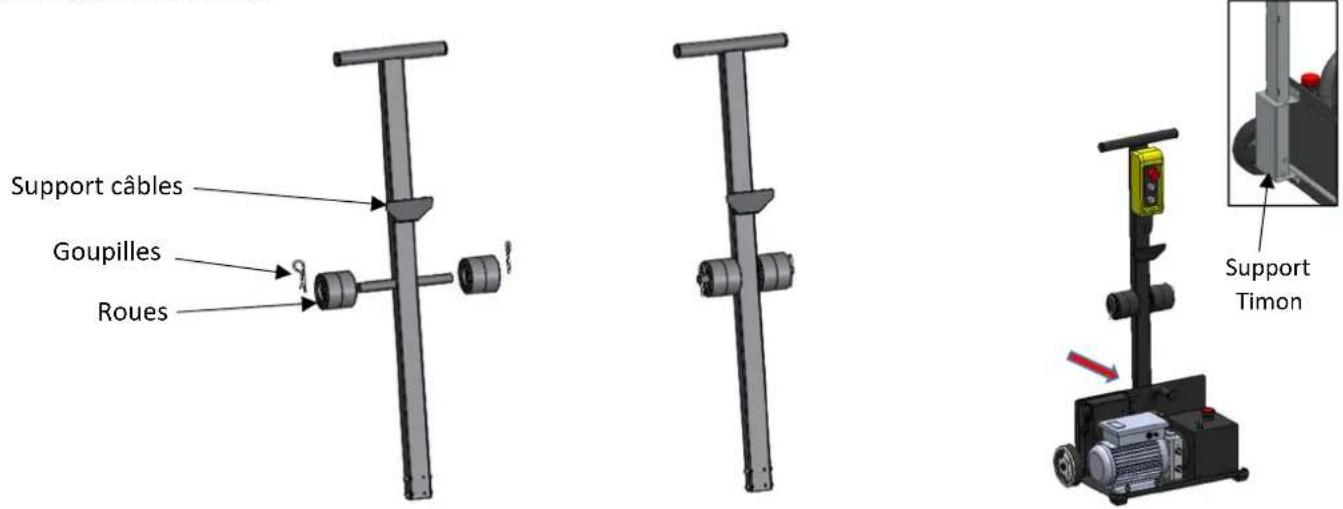

6- Récupérez et assemblez le timon de manœuvre et fixez-le sur le groupe hydraulique pour pouvoir le déplacer plus facilement.

Support câbles Goupilles Roues Support Timon

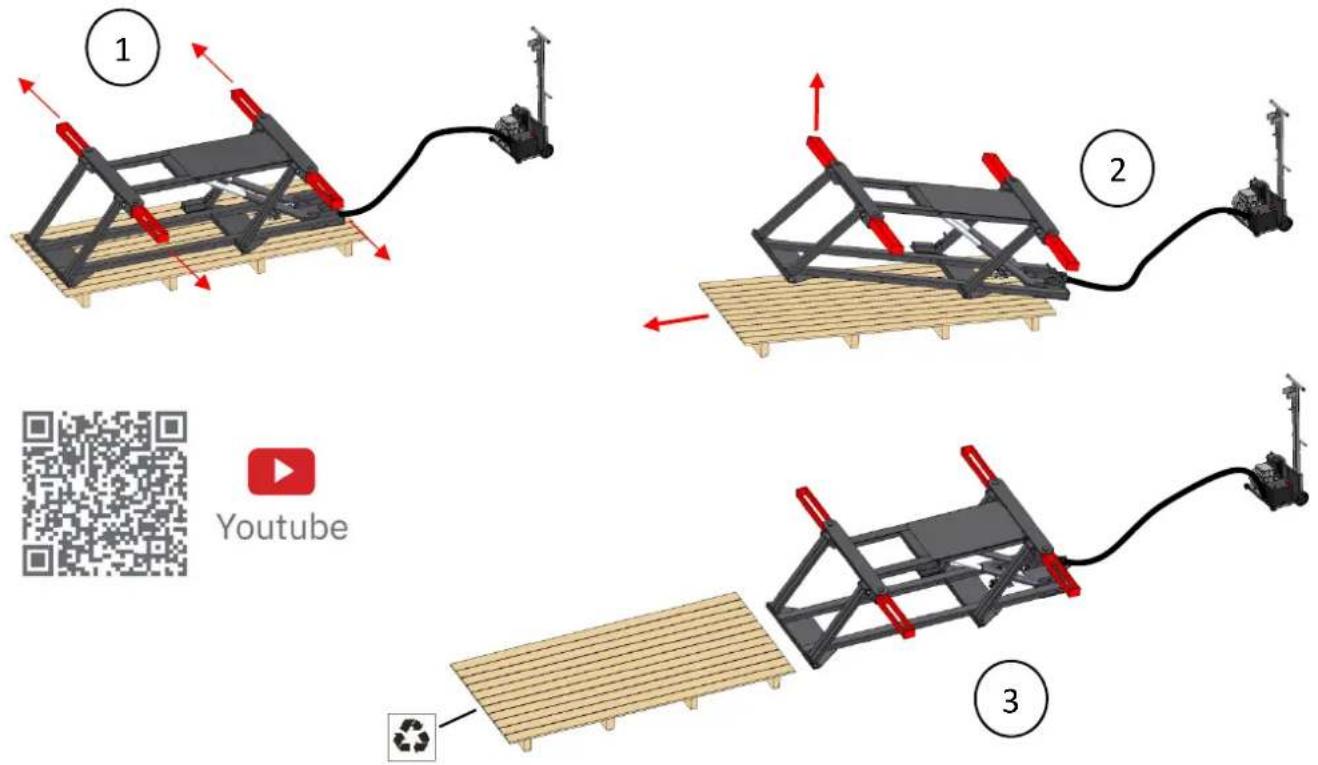

7 – Retirez les 4 vis de l'élévateur qui le fixe à la palette.

8 – Avec l'aide d'une sangle et d'un palan solidement fixé (poids à lever 130kg maxi) lever la table par le coté le plus léger de l'élévateur (avant de l'élévateur) puis retirer la palette sous la table. Attention à ne pas vous blesser et surtout n'hésitez pas à être à plusieurs pour effectuer la manœuvre en toute sécurité (3 personnes conseillé). Ne jamais vous mettre sous le palan ou vous mettre en situation de danger).

Dans le cas où vous n'avez pas de palan, vous pouvez retirer l'élévateur de la palette manuellement. Positionnez les 4 bras de la table pour avoir le plus de prises possible comme le montre la photo ci-dessous. Lever en premier le côté le plus léger et retirez progressivement la palette du dessous.

Les emballages ne doivent pas être mis dans une poubelle mais déposer dans un centre de tris.

PROTECTION INDIVIDUELLE

L'opérateur devra être équipé conformément aux normes de prévention de risques du travail applicable dans son pays et devra adopter toutes les mesures nécessaires pour maintenir la sécurité sur son poste de travail. Pendant les manœuvres, l'opérateur doit veiller à sa propre sécurité ainsi que celle des personnes et objets autour de lui. Il doit prendre en compte toutes les recommandations décrites dans cette notice.

L'huile hydraulique est un produit dangereux en cas de projection dans les yeux ou en cas de contact avec le sang. Dans ce cas, il faut contacter votre médecin immédiatement. Ne jamais passer sa main pour vérifier une fuite hydraulique : risque de coupure et de contamination dans le sang.

MISE EN SERVICE

Munissez-vous des protections nécessaires : chaussures de sécurité et gants.

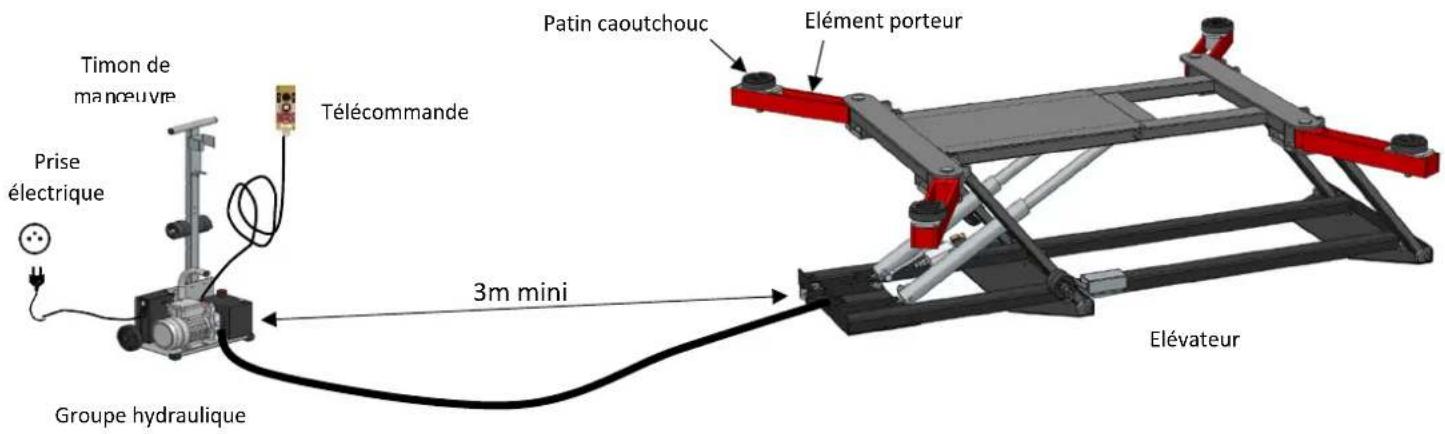

Étape 1 : Disposez sur le sol l'ERGO LIFT et positionnez l'unité hydraulique à 3 mètres de l'élévateur en veillant à ce que le faisceau ne soit pas vrillé et plié.

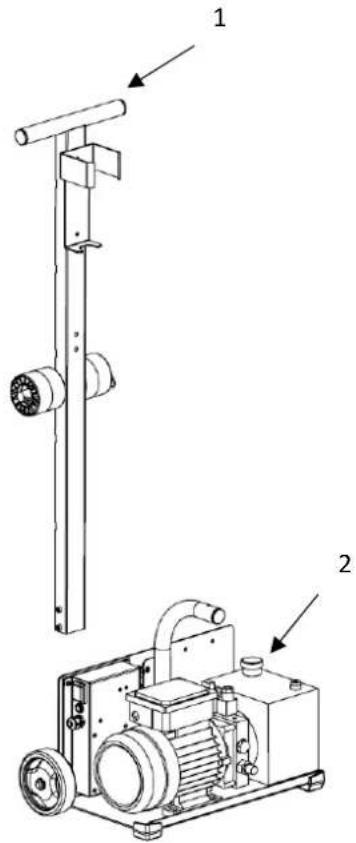

Timon de manœuvre Prise électrique Télécommande Groupe hydraulique 3m mini Patin caoutchouc Elément porteur Elévateur

Étape 2 : Branchez le groupe hydraulique sur une prise électrique et mettre le bouton sur « ON ».

Etape 3 : Posez les 4 patins sur les éléments porteurs.

Il est possible de régler les patins en hauteur (1) et tout le long du bras (2)

(1) (2)

Chaque patin est muni de butée mécanique solidement fixé – ne jamais utiliser un patin sans butée

Etape 4 : Il est possible de déplacer les éléments porteurs (= bras) de l'élévateur de manière angulaire. Pour cela il faut lever l'extrémité du bras afin de libérer le mouvement, positionnez le comme souhaité et relâchez le. Vérifiez après chaque repositionnement que le bras soit bien en place et verrouillé dans un cran de sécurité en effectuant un mouvement de gauche à droite. Ne jamais effectuer cette opération avec votre pied. Faites toujours ce réglage avec votre main pour effectuer les vérifications nécessaire de bon positionnement de chaque élément porteur.

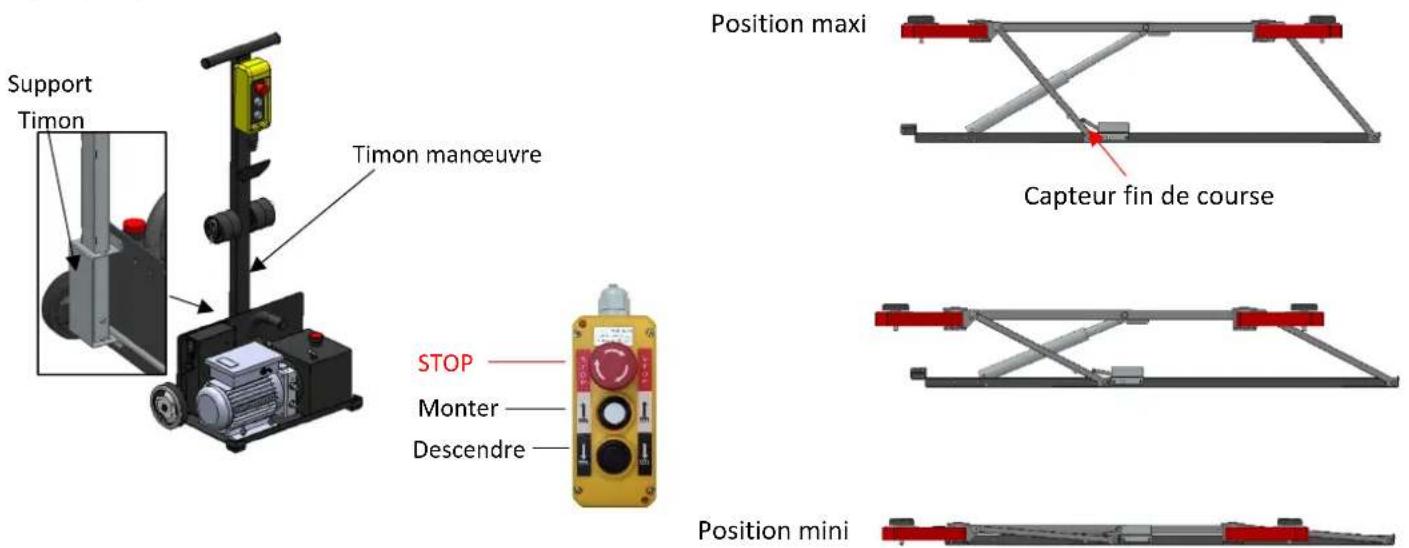

Étape 5 : Utilisation de la télécommande :

Support Timon Timon manœuvre STOP Monter Descendre Position maxi Capteur fin de course Position mini

Appuyez sur le bouton monter ou «↑» pour que l'élévateur monte. Tant que l'appui sur le bouton est maintenu l'élévateur va monter jusqu'à ce qu'un double bip retentisse (position fin de course atteinte par le capteur). Automatiquement au relâchement du bouton, l'élévateur s'arrête.

Appuyez sur le bouton descendre ou « ↓ » pour faire descendre l'élévateur. Un bip pendant 2 secondes précédées de la descente de la table se fera à chaque appui sur le bouton et un signal sonore sera émis durant toute la descente pour prévenir les personnes autour de la manœuvre. Automatiquement au relâchement du bouton l'élévateur s'arrête.

En cas d'urgence, il est possible de stopper la monté et la descente de l'élévateur en appuyant sur le bouton d'arrêt d'urgence rouge. Pour le dé-enclencher, il faut tirer le bouton et à la fois effectuer un quart de tour.

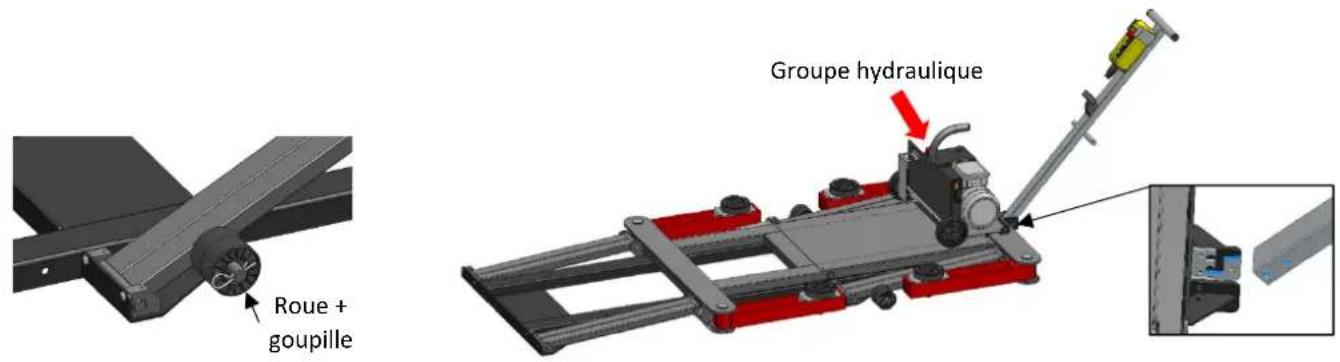

Etape 6 : Déplacer l'élévateur

a- Il faut lever l'élévateur de 15 centimètres du sol environ.
b- Insérez les 2 roues et les goupilles de sécurité.
c- Redescendre l'élévateur jusqu'au sol.
d- Repliez les 4 bras vers l'intérieur de l'élévateur.
e- Déplacez le groupe près de l'élévateur et posez celui-ci sur l'élévateur comme la figure ci-dessous.
f- Insérez le timon de manœuvre au niveau du logement prévu sur l'élévateur.
g- Appuyez et poussez légèrement sur le timon pour déplacer l'élévateur où vous le souhaitez sur un terrain plan et sans pente (<3°).

Roue + goupille Groupe hydraulique

Une fois la zone déterminée poser l'élévateur et effectuer la manœuvre inverse sans oublier de retirer les 2 roues et les goupilles et les ranger sur le support au niveau du timon de manœuvre.

INSTRUCTIONS D'UTILISATION

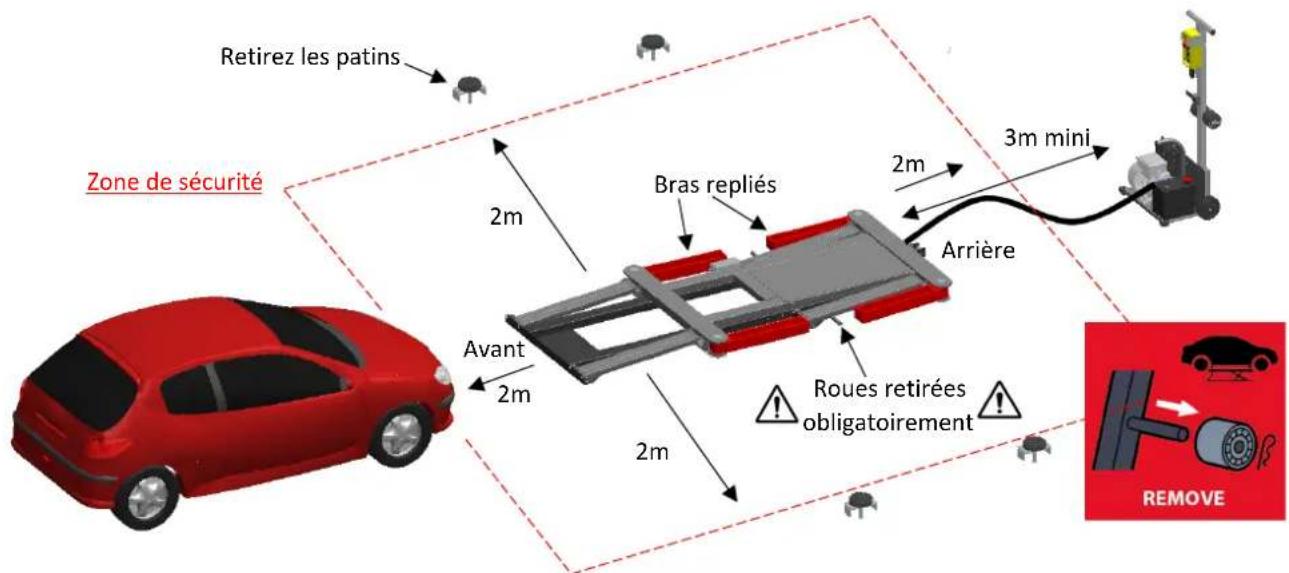

Pour atteindre une sécurité optimale, il est recommandé de définir une zone dans laquelle d'autres objets ou murs seront à une certaine distance (2m minimum). Toutes les manœuvres de descente et montée doivent être effectuées avec la meilleure attention possible de la part de l'opérateur. Dans la zone définie, il est interdit aux personnes de stationner lorsque l'élévateur est en mouvement. Afin de garantir la sécurité de l'opérateur, l'unité hydraulique doit être située à une distance qui permet une voie d'échappement en cas d'urgence. Il faut prendre en compte que le véhicule va se déplacer de 30cm vers l'avant de l'élévateur en montant et en descendant.

Retirez les patins Zone de sécurité 2m Bras repliés 2m 3m mini Avant 2m Arrière Roues retirées obligatoirement 2m REMOVE

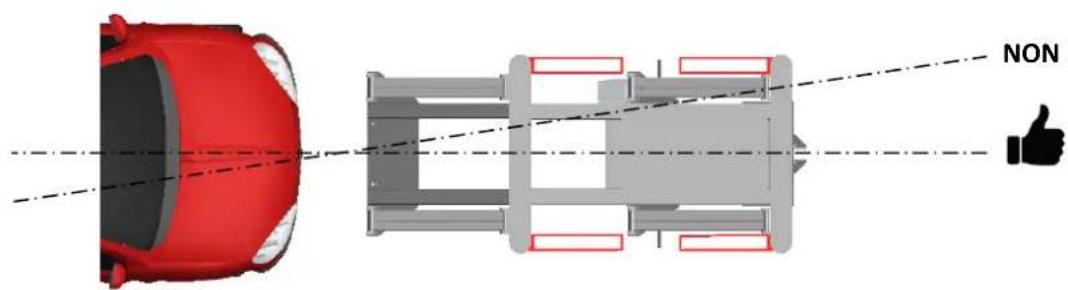

Il faut s'assurer que le véhicule soit le plus centré possible au niveau de l'axe longitudinal de l'élévateur.

NON

Puis écartez complètement les bras et y mettre les patins caoutchouc. Positionnez les patins en dessous des points de prises prévues par les constructeurs automobiles.

Une fois le bras porteur correctement positionné, vérifiez qu'il soit bien en place et bien verrouillé en effectuant un mouvement de droite à gauche tout simplement.

Levez le véhicule sur une petite distance (les 4 roues doivent quitter le sol de 10 à 15 cm environs) et vérifiez le bon positionnement des patins et la bonne stabilité du véhicule. Une fois cette vérification effectuée, levez le véhicule jusqu'à hauteur souhaitée et ranger la télécommande.

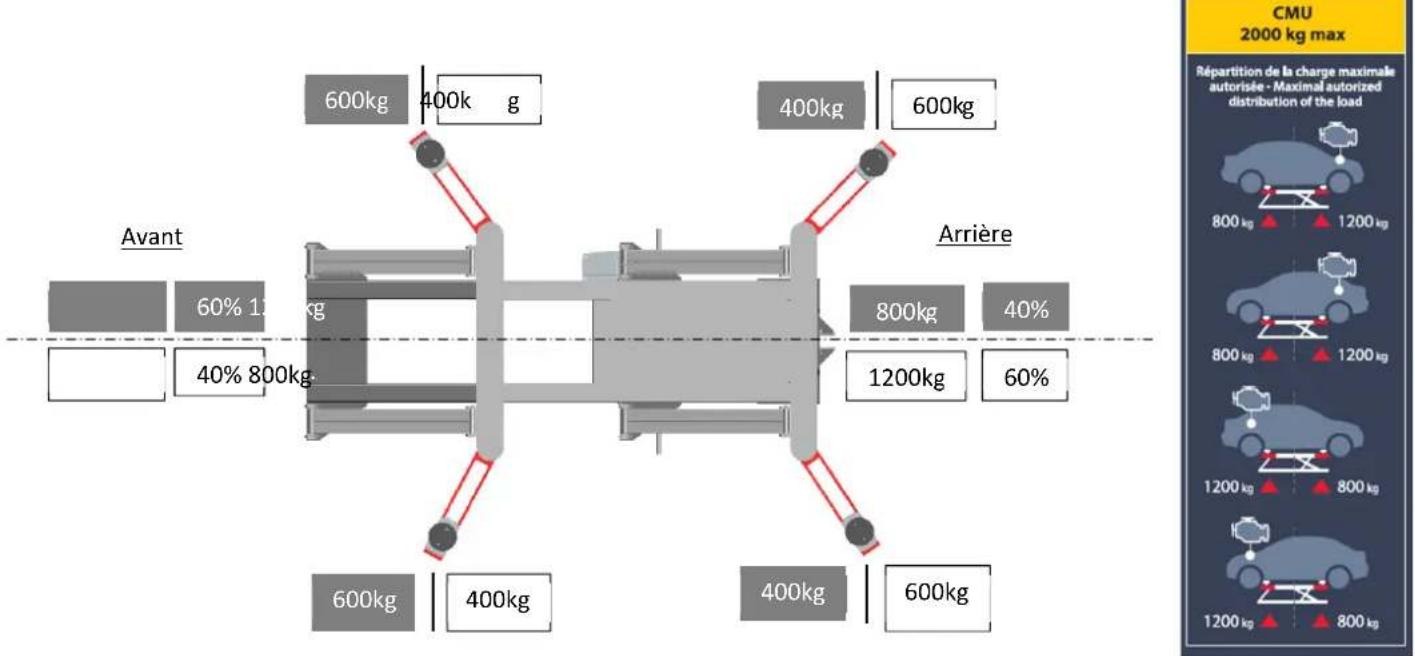

Principe de chargement maximal de l'élévateur :

Cet élévateur auto-stable a été dimensionné pour accepter une Charge Maximale d'Utilisation (CMU) de 2000kg comme le montre les figures ci-dessous et quel que soit la position des bras (angle ouvert ou complètement fermé). Cela signifie qu'il faut respecter un chargement de 60% de la masse sur l'avant de l'élévateur et 40% sur l'arrière de l'élévateur et inversement. Sa conception est faite pour accepter une réversibilité de la charge.

En respectant l'alignement de l'élévateur avec l'axe longitudinal du véhicule et en positionnant les patins caoutchouc en dessous des points de prises identifiés par les constructeurs automobiles, vous respecterez ce principe et pourrez lever la charge en toute sécurité. Cette information est à retrouver sur l'élévateur pour que l'utilisateur puisse ne pas dépasser le chargement maximal en fonction de la situation (position du moteur dans le véhicule en fonction du sens de l'élévateur).

Avant de soulever un véhicule, s'assurer que le frein à main est desserré et que le véhicule est laissé au point mort. Les roues au décollage du sol ont besoin d'être libres comme à la descente. Dans le cas contraire, il y a risque que la charge glisse au niveau des patins caoutchouc et entrainer une situation dangereuse et instable. Il peut dans certains cas être observé un déplacement de l'élévateur au niveau du sol.

NO GEAR NO BRAKE

CONTROLES ET MAINTENANCE

Les contrôles et les travaux de maintenance sont à effectuer par le personnel habilité aux intervalles de maintenance indiqués dans ce manuel. Il est nécessaire de respecter les points suivants afin de garantir une longue durée de vie et une bonne utilisation de de l'ERGO LIFT.

• Coupez l'alimentation électrique avant d'effectuer toute maintenance.
• Seules les pièces de rechange d'origine doivent être utilisées « Pièces de rechange » page 18.
• Les intervalles de maintenance recommandés doivent être respectés « Tableau maintenance » page 11 et consignés pages 22 et 23.
• Lors de travaux de maintenance qui ne sont pas présentés ou indiqués dans le mode d'emploi, contactez votre distributeur et/ou le fabricant.

Inspectez visuellement votre ERGO LIFT avant chaque utilisation. Ne l'utilisez pas si vous détectez des dommages, une usure importante ou une fuite hydraulique.

Nettoyez l'ERGO LIFT au moins une fois par semaine afin d'éliminer toutes les poussières et les salissures qui pourraient dégrader le bon fonctionnement du produit sur le long terme. Utiliser des chiffons autonettoyants. Ne pas utiliser d'eau, ni de liquides inflammables ou corrosifs.

Pour intervenir sur le capteur fin de course et sur les organes électrique présent sur l'élévateur (faisceau / commande électrique des électrovannes) levez complètement l'élévateur jusqu'à atteindre la position maxi puis couper l'alimentation électrique.

TABLEAU DE MAINTENANCE

Intervalles de maintenance	Tâche Remarques
Mensuel	Contrôlez, nettoyez et lubrifiez toutes les pièces mobiles, notamment les articulations.Vérifiez le bon fonctionnement du système de verrouillage des 4 éléments porteurs et le fonctionnement des butées mécaniques.Vérifiez l’état des patins en caoutchouc et nettoyez-les si besoin.Vérifiez l’état du faisceau hydraulique, du câble de la télécommande filaire et le câble d’alimentation électrique.Vérifiez le niveau d’huile hydrauliqueProcédez à un contrôle de la structure visuellement.Effectuez une montée à vide sur toute la course de l’élévateur.Vérifiez que le capteur de fin course fonctionne correctement (double bip lorsque l’élévateur est en position maxi).	Reportez-vous à la rubrique « Point de contrôle et de lubrification » page 12.Remplacez si besoin(Reportez-vous à la vue éclatée)Complétez si besoin le niveau : Utiliser une huile de viscosité de 32CST (ref 062160 / bidon 5L) page 13.Reportez-vous à la page 7 pour décrire la procédure qui décrit un comportement normal et page 13 qui décrit le fonctionnement du capteur fin de course.
Annuel	« Contrôle régulier de sécurité »	A réaliser par une personne habilitée et à compléter et signer.
Tous les 5 ans de service	Remplacez le flexible hydraulique en cas d’utilisation intensive et renouveler l’huile.	Remplacez si vous constatez une diminution de la vitesse de montée. Un flexible écrasé par le passage des roues de voitures au fils des utilisations peut en être l’origine (Ref. 70887 – flexible hydraulique).

Utilisez le formulaire « Contrôle régulier de sécurité » et « Journal de maintenance » pour archiver les contrôles réguliers et annuels.

Effectuez un procès-verbal de l'état de l'ERGO LIFT tous les ans et joignez-le au mode d'emploi.

Le contrôle régulier de sécurité doit être effectué par une personne habilitée. Il est recommandé d'effectuer la maintenance simultanément et de se référer à ce manuel en cas de dépannage.

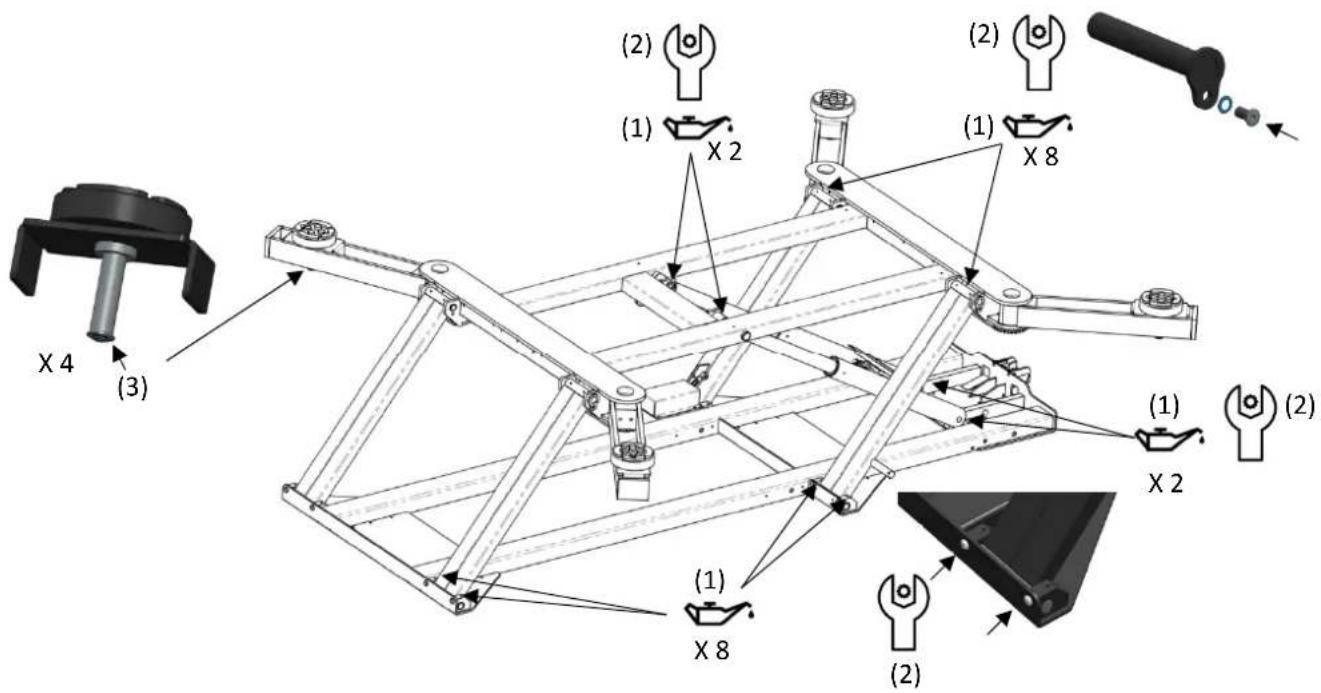

POINT DE CONTROLE ET DE LUBRIFICATION

• Toutes les articulations sont munies de petits trous permettant la lubrification avec une huile type SAE 90 (huile fluide). Les 20 points de lubrifications sont indiqués ci-dessous (1). Une goutte par trou suffit !
• Vérifiez le bon serrage des différentes vis au niveau des articulations. La rondelle de sécurité doit toujours rester plaquée (2).
• Vérifiez la présence des butées au niveau des 4 patins qui empêche de dévisser complétement le patin de son support (3).

(1) X 2 (2) (1) X 8 (2) X 4 (3) (1) X 2 (1) X 8 (2)

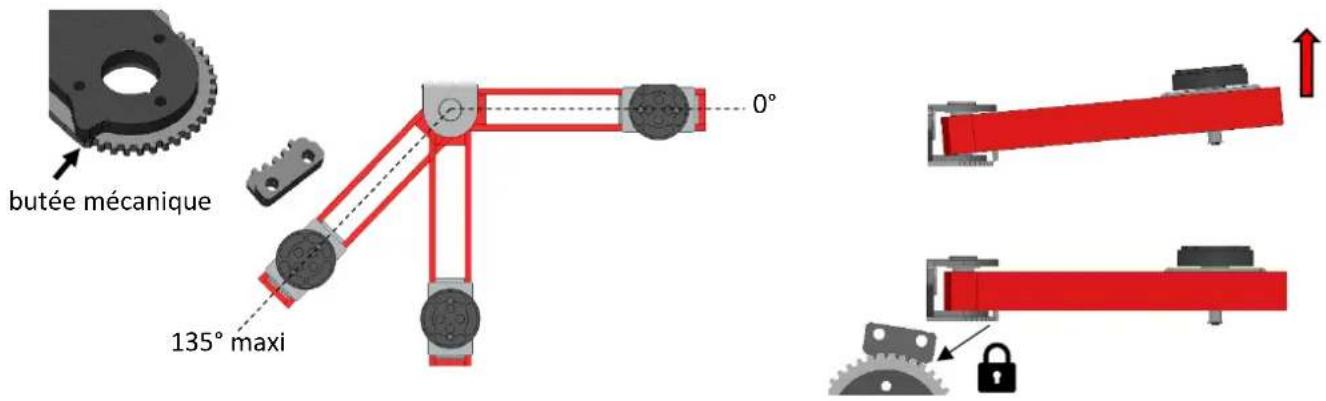

- Testez chacun des 4 bras et vérifiez qu'ils puissent bouger sur toute leur course. Le bras ne doit pas pouvoir dépasser un angle maxi de 135°. Dans le cas contraire il faut contrôler la présence de la butée. Vérifiez dans le même temps que les bras s'enclenchent bien dans les crans de verrouillage. Dans le cas contraire dévissez les vis de la plaque cranté sans forcer (la plaque d'indexage a pu bouger latéralement, pré dévissez légèrement chacune des vis, puis toutes les vis pour ne pas abîmer les filets des vis et de l'élévateur). Repositionnez la plaque de manière à ce que les crans puissent passer et resserrez à 12N.m chacune des vis. En cas de problème, contactez le SAV ou votre revendeur pour effectuer un remplacement complet du système d'indexage (vous reportez à la vue éclatée page 18, remplacez les vis et les rondelles de sécurité en même temps).

butée mécanique 135° maxi 0°

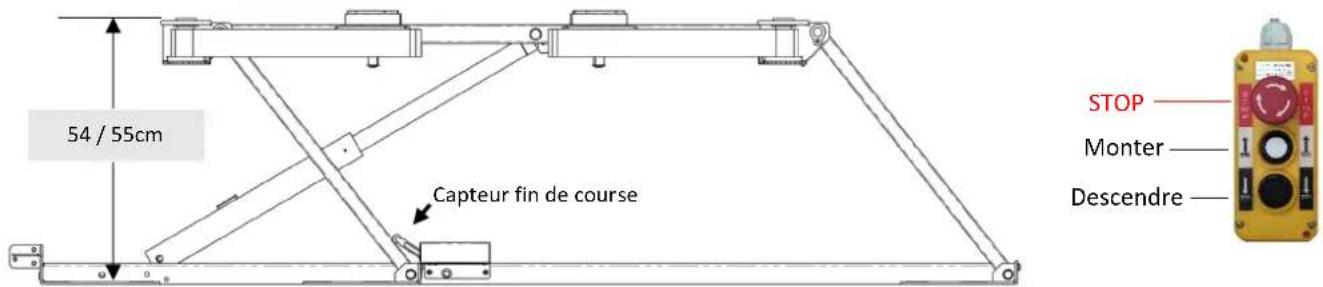

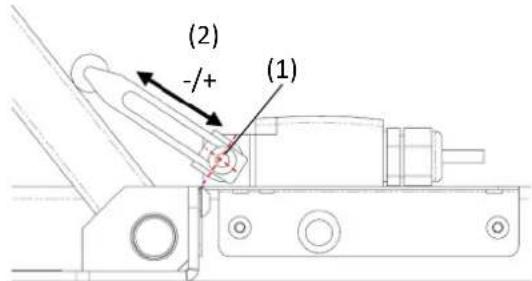

Test de fonctionnement du capteur fin de course :

- Appuyez sur le bouton « monter » ou « ↑ » jusqu'à ce qu'un double bip soit entendu et que l'élévateur s'arrête automatiquement.

54 / 55cm Capteur fin de course STOP Monter Descendre

La distance du sol à la traverse doit se situer entre 54cm et 55cm. Si la hauteur atteinte est plus basse ou plus haute, il faut procéder à un réglage de la tige du capteur. Dans le cas où vous constatez que le moteur ne s'arrête pas automatiquement alors que l'élévateur ne monte plus, il faut procéder à un réglage de la tige du capteur également. Vérifiez après le réglage que la table se situe bien dans les tolérances indiquées sur le schéma ci-dessus. Dans le cas où vous ne parvenez toujours pas à trouver la bonne position procéder à une vérification des connexions ou de l'état du câble du capteur jusqu'à la carte de commande. Lorsque vous travaillez sur le circuit électrique veuillez toujours débrancher le cordon secteur et éteindre le groupe hydraulique.

En agissant sur le réglage de la longueur de la tige vous parviendrez retrouver le bon réglage.

Réglage capteur fin de course

1 - Dévisser légèrement la vis (1)

2 - Régler la tige -/+ (2)

(Sens « - » la hauteur diminue)

3 - Resserrer la vis (1)

4 - Contrôler la hauteur : 54 <H<55

Contrôle du niveau d'huile :

L'ERGO LIFT est livrée avec suffisamment d'huile, il n'y a pas besoin d'en ajouter lors de la mise en route.

Le réservoir peut contenir 4L d'huile. Une jauge permet de vérifier que le niveau d'huile est suffisant. Il suffit de vérifier que le niveau soit supérieur à l'indicateur présent sur le bouchon (niveau mini) et ne pas dépasser de plus de 1cm à 2cm ce niveau. Utilisez des gants de protection en caoutchouc nitrile résistants aux produits chimiques et des lunettes de protection lors de la mise à niveau de l'huile.

A moins d'avoir une utilisation très intensive et constater un changement de couleur de l'huile, il n'y a pas d'indication de remplacer l'huile tous les ans. Nous conseillons de remplacer l'huile tous les 5 ans en même temps que le flexible.

Utilisez de l'huile hydraulique haute performance de viscosité 32CST (référence 062160 / type IKV-TRIBOLINE HLQ HM-32).

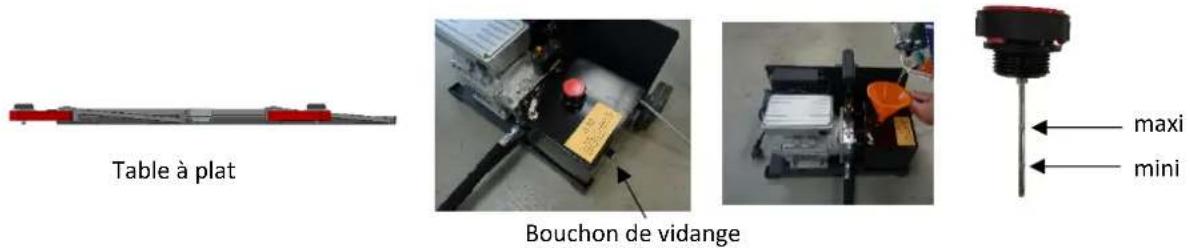

Table à plat Bouchon de vidange maxi mini

Le tableau ci-dessous indique les anomalies pouvant être observées lors de l'utilisation de l'ERGO LIFT. Si le problème rencontré ne figure pas dans le tableau ci-dessous, cessez d'utiliser l'outil et contactez immédiatement votre revendeur ou le fabricant pour connaître la démarche à suivre. Mettez le produit en hors service (suivre la procédure MISE HORS SERVICE page 15).

ANOMALIES	CAUSES SOLUTIONS
L'élévateur ne monte pas et ne descend pas alors que le cordon secteur est branché et le bouton sur « ON »	Le bouton « ON » est allumé en orange.Le bouton arrêt d'urgence rouge sur la télécommande est enfoncé.	Réenclenchez le bouton en effectuant un 1⁄4 de tour.
	Le bouton « ON » est allumé en orange.Rupture du câblage entre la télécommande et la carte électronique de commande.	Vérifiez que lorsque vous appuyez sur le bouton « descente » ou « ↓ » les témoins lumineux sur les électrovannes s'allument (lumière = bobine active). Reportez-vous au schéma électrique pour identifier le problème de câblage.
	Le bouton « ON » est éteint.Vérifier l'état du fusible qui se trouve en dessous du bouton « ON/OFF ».	Débranchez le cordon secteur.Procéder au remplacement du fusible par un fusible T10A-250VAC - 5x20 (ref 51365 n°50) s'il est HS.
L'élévateur monte ou ne descend pas bien (par saccades)	Il doit y avoir de l'air dans le circuit hydraulique.	Il faut purger le circuit en effectuant des montées et descentes jusqu'à ce que le phénomène disparaisse. S'il persiste contactez le SAV.
L'élévateur ne monte pas et pourtant le groupe hydraulique fonctionne.	La charge est trop lourde pour l'élévateur.Vérifiez que le véhicule a toujours ses roues si vous ramenez complément l'élévateur au sol.	Vérifiez le poids du véhicule qui ne doit pas dépasser les caractéristiques inscrites sur le tableau technique (< 2T).Contactez le SAV.
L'élévateur émet un son pour identifier 3 types de situations :	Arrivé en fin de course un double bip indique que le capteur est en position maxi (interrupteur ouvert)Lorsque vous entendez un triple bip cela signifie que vous avez appuyé trop longtemps sur le bouton « monté » ou « descente » de la télécommande. Un Arrêt automatique du groupe est réalisé après 1 minute à la montée et 1 minute 30 pour la descente.Lorsque vous appuyez sur le bouton « descente » un temps de pause de 2 secondes est effectué puis durant toute la descente un avertissement sonore doit se faire entendre pour indiquer que l'élévateur est en descente.	Cela indique que le capteur de fin de course fonctionne bien. En cas de disfonctionnement du capteur ou un choc près de la zone peut occasionner un déréglage et dans ce cas se reporter à la procédure de réglage capteur fin de course page 13.Vérifiez qu'il y ait suffisamment d'huile dans le réservoir si le produit arrive à la montée.Lubrifier toutes les articulations.Si le problème persiste veuillez contacter le SAV (pompe hydraulique à remplacer).
L'élévateur descend très lentement sans utiliser la télécommande.	Les 2 bobines sont activées Chaque	électrovanne est équipée d'une activation manuelle en cas de coupure d'électricité. Vérifiez que la vis rouge ou jaune de chaque électrovanne est en position basse (position haute = électrovanne ouverte dans les 2 sens / position basse = fonctionnement normal).Si le problème persiste, contactez votre SAV.

MISE HORS SERVICE

Tout engin qui semble endommagé de quelques façon que ce soit (pièces cassées, pliées, fissurées ou endommagées), qui ne fonctionne pas normalement, ou auquel il manque des pièces devra être mis immédiatement hors service en retirant le cordon secteur de la prise puis en retirant le fusible qui se trouve dans le porte fusible au niveau du groupe hydraulique.

MISE AU REBUT

L'ERGO LIFT doit être mise au rebut conformément aux directives actuelles relatives à l'environnement et la mise au rebut du pays dans lequel il se trouve.

La garantie couvre tout défaut ou vice de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre). La garantie exclut les incidents dus à un mauvais usage, chute, démontage ou toute autre avarie due au transport. La garantie ne couvre pas l'usure normale des pièces si l'entretien n'est pas tenu à jour. Seules les pièces de rechange provenant de chez le fabricant doivent être utilisées pour effectuer une réparation.

Les caractéristiques de charge limite sont indiquées sur l'élévateur. L'utilisateur ne doit pas retirer, salir, ni dégrader cette étiquette. La garantie sera automatiquement résiliée en cas de falsification de cette étiquette. Contactez le revendeur ou le fabricant pour vous en procurer une nouvelle si besoin.

En cas de panne, retournez l'appareil à votre distributeur, en y joignant :

• Un justificatif d'achat daté (ticket de sortie de caisse, facture ...),
• Une note explicative de la panne,
• Copie des « contrôles réguliers de sécurité » si le produit à plus d'un an.

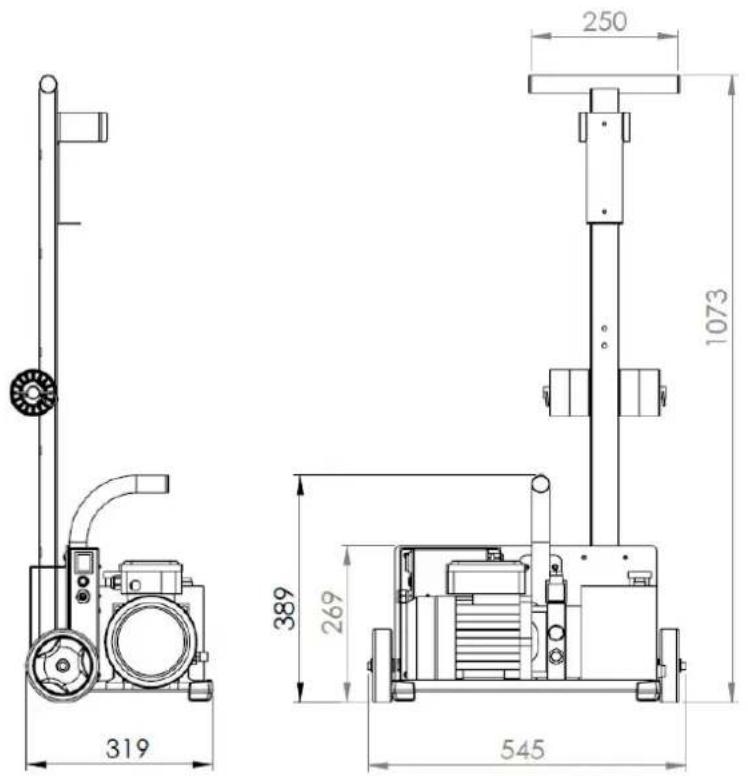

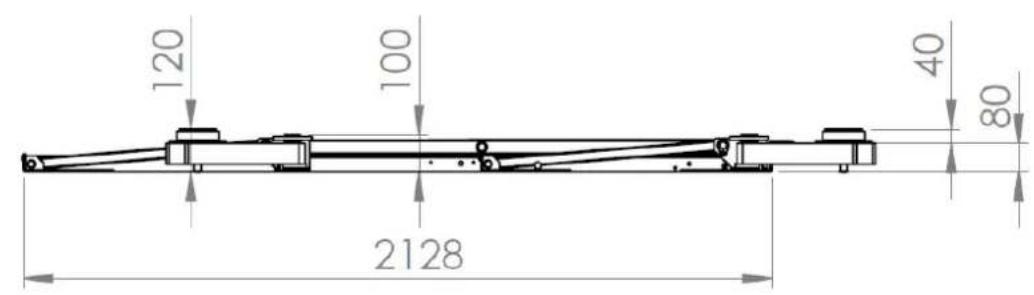

DIMENSIONS

2424 1955 1300 964 880 418 510 1900 130°

120 100 40 80 2128

Ø119 650 576

1	Timon de manœuvre
2	Groupe hydraulique

319 250 1073 389 269 545

CARACTERISTIQUES

Charge Maximale autorisée	2 000 kg
Type de véhicule autorisé	Véhicule de tourisme
Installation électrique	230V AC1 ~ 50Hz
Puissance 0,75Kw
Capacité du réservoir d’huile	4L
Niveau sonore	<70 dB (A)
Temps de montée	Environ 45 secs avec la charge maximale
Indice de protection	IP 54
Poids à vide de l’élévateur (sans emballage)	247 kg
Poids à vide de l’élévateur (avec emballage)	282 kg
Dimension du produit avec emballage	L =226cm l=108cm H= 69cm

PLAQUE SIGNALETIQUE

La plaque de signalisation technique se trouve sur l'arrière du groupe hydraulique où se trouve le numéro de série du produit, l'année et le mois de fabrication. Le numéro de suivi se trouve également en double sur l'élévateur et dans cette notice page 1. En cas de détérioration de l'une des étiquettes, rapprochez-vous de votre distributeur ou du SAV pour en refaire une.

Numéro de série : 20.07.056817.000001

Année de fabrication : 20 (2020)

Mois de fabrication : 07 (juillet)

Référence produit : 056817

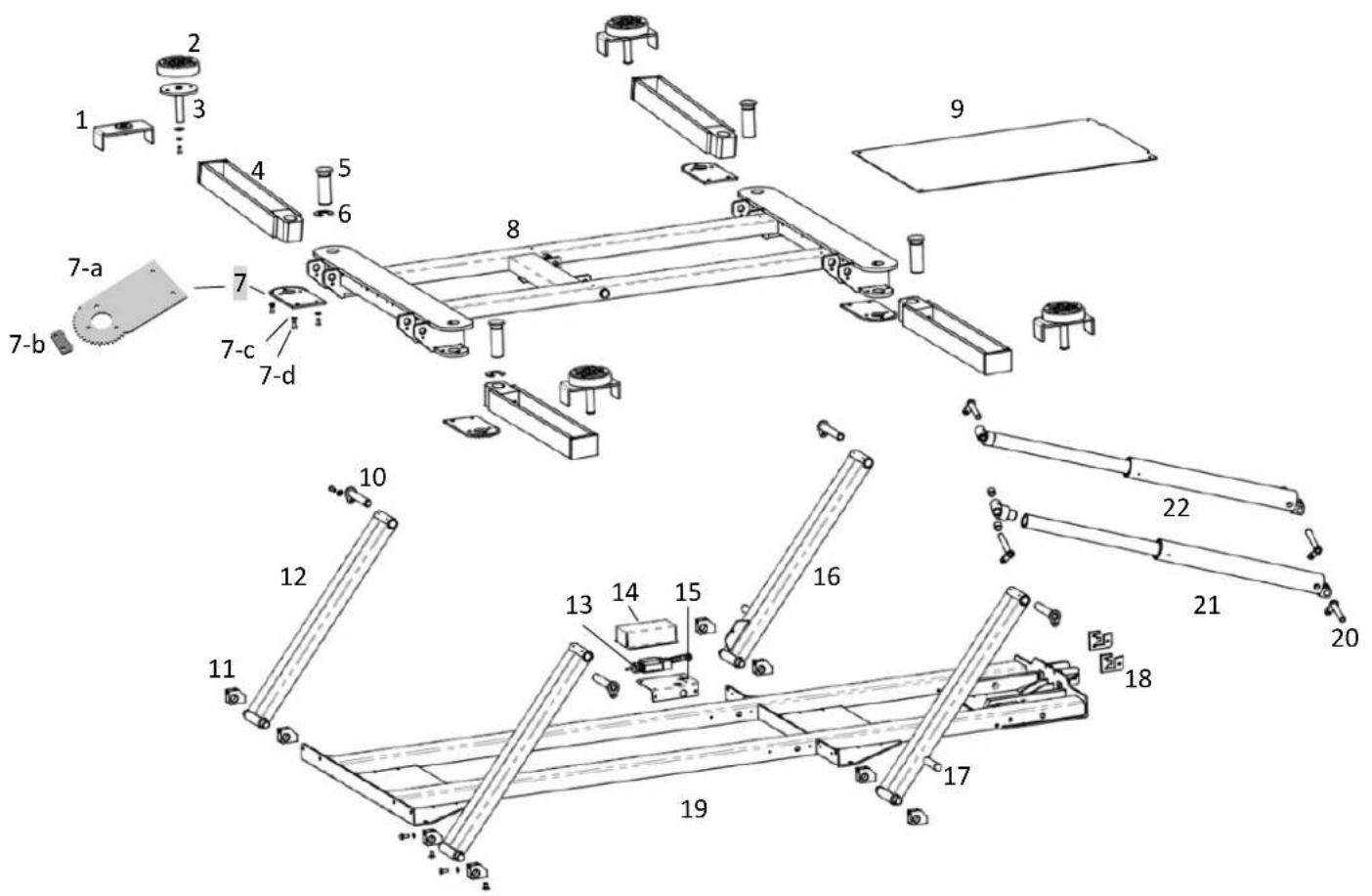

PIECES DE RECHANGE

N°	Ref.	Désignation
1	93607ST	Support patin phosphaté
2	55239	Patin rond en caoutchouc 119 x 31
3	93610ST	Patin origine table élévatrice phosphaté
4	93613RI	Bras table élévatrice Rouge 3020
5	93792ST	Axe bras table de levage phosphaté
6	43267	Frein d axe pour gorge ∅30 acier brut din 6799
7-a	93832ST	Plaque indexage bras Phosphatée
7-b	K0139ST	Crans indexage Ergolift phosphaté
7-c	41266	Rondelle de sécurité Schnorr type S M8x13x1.4
7-d	43244	Vis mx M8x16 CHC tête basse zn blanc cl 10.9
8	93796GF	Bâti supérieur table élévatrice Gris 7021
9	93572GF	Carter bâti sup table élévatrice Gris 7021
10	93562ST	Axe Bati Sup phosphaté
11	93793ST	Pivot bielle table élévatrice phosaphaté
12	93777GF	Bielle AV table élévatrice Gris 7021
13	71961	Commutateur fin de course levier galet ajustable 1NO/1NC 10A 400V 0.1N
14	93594GF	Carter capteur table élévatrice Gris 7021
15	93592GF	Support capteur table élévatrice Gris 7021
16	93784GF	Bielle ARD table élévatrice Gris 7021
17	93782GF	Bielle ARG table élévatrice Gris 7021
18	93795ST	Plaque guidage timon table élévatrice phosphaté
19	93791GF	Bâti Inférieur table élévatrice Gris 7021
20	93564ST	Axe Vérin Bati Phosphaté
21	70888	Vérin simple effet gauche
22	70889	Vérin simple effet droite

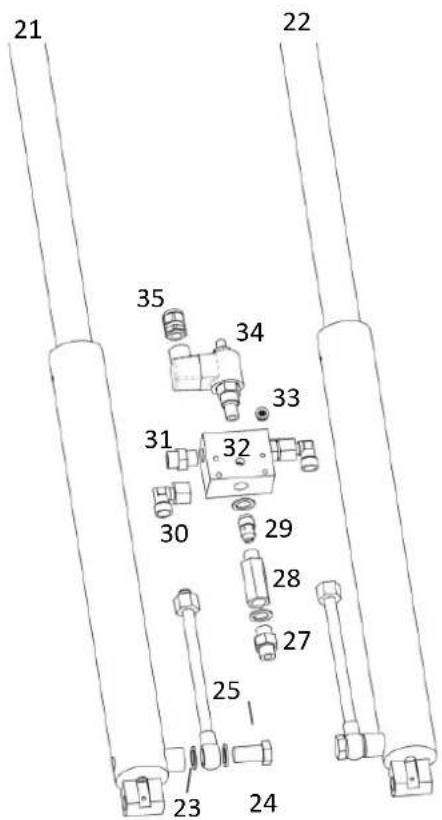

N°		Ref.	Désignation
23	71	095-3	Bague BS 3/8
24	71	095-2	Vis creuse banjo 3/8 gaz
25		71982+71983+ 71984	Banjo GAS soudé avec tube 06-3/8 x 12L=200mm+ Ecrou DN 12 tube banjo - EC 12L+ Bagues DN 12 tube bango - BA 12L/S
27	70	885	Raccord UMBPSPCT 1⁄4 3/8 + bague BS 3/8
28	71	402	Union male /femelle 3/8 GAZ L=48mm
29	55	104	limiteur de débit 3L/min compensé
30	71	981	Coude Male/femelle - CMF 12L NE
31	71	980	Union male 3/8 CYL - UMCY 12L3/8 JENE
32	93	794	Bloc alu électrovanne table élévatrice
33	51	842	Bouchon mâle inox G1/8 6 pans creux + montage joint NBR 90SH
34	70	992	Electrovanne 2 voies 220V AC fem/Fem UNF 3/4-16
35		71165	Presse Etoupe Noir PG11 5-10mm UL sans écrou

21 35 34 33 31 32 30 29 28 27 25 23 24 22

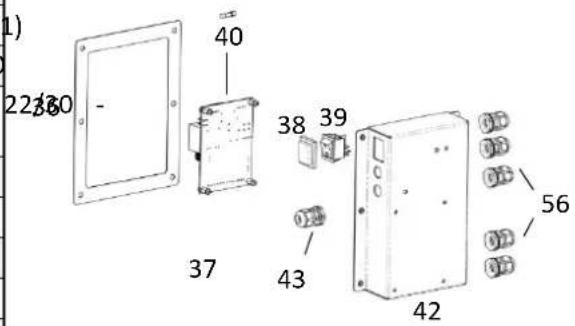

N°	Ref.	Désignation
36	55297	Joint Nitrile ep 1mm
37	E0011C	Circuit Table élévatrice (E0011A / 65175ind)
38	52463	Capot de Protection pour Bouton 22 x 30
39	52460	Interrupteur Orange lumineux 230V - Boitier Marquage O-I
40	51371	Fusible T1.25A - 250 VAC - 5x20
42	92213GF	Boitier carte électronique Gris 7021
43	71165	Presse étoupe PG11
56	71161	Presse étoupe PG9

1) 22 360 - 40 38 39 37 43 42 56

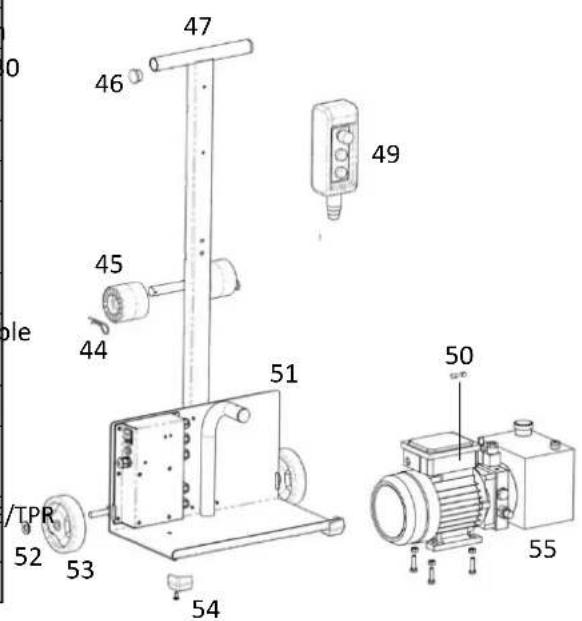

N°	Ref.	Désignation
44 43255	Goupille beta 3x56 zn blanc
45 56209	Roue D=80mm L=70mm axe 20mm
46 43101	Bouchon de fermeture Dint=28 Dext=3 Pe noir
47 96167GF	Timon table élévatrice Gris 7021
49 70886	Télécommande 2 boutons et Arrêt urgence
50 51365	Fusible T10A - 250 VAC - 5 x 20
51 92215	Platine support groupe hydraulique tab élévatrice Gris 7021
52 71380	Rondelle fixation roue diamètre=12
53 71370	Roue Diamètre=125mm Axe=12mm Larg=35mm caps noire
54 56061	Patin Gys 1- Angle 1point (40x40x30 TPE 80sh)
55 71814	Groupe hydraulique complet

0 46 47 45 44 49 51 50 52 53 54 55 /TPR

Désignation du produit ERGO LIFT 650
Numéro de série

Phase de vérification	OK	NOK	Remarques
Présence du tableau technique sur le groupe hydraulique avec le numéro de série de l'élévateur
Présence de la charge maximale de 2000kg sur l'élévateur avec le numéro de série.
Signalisation monté et descente par une flèche inscrite sur la télécommande
Présence du mode d'emplois (original)
Fixation serrée des écrous de tous les axes
État du flexible hydraulique et des raccords
État de la télécommande filaire et de son cordon électrique
Les boutons de la télécommande filaire reviennent en position initiale automatiquement et la charge s'arrête.
Le bouton d'arrêt d'urgence est fonctionnel
État de la construction porteuse (structure mécanique)
Fonctionnement des crans de blocage des 4 éléments porteurs et des butées mécaniques angulaires / blocage des patins dans leurs supports
État des vérins (fuites, rouilles...)
État des patins en caoutchouc
État du cordon secteur du groupe hydraulique
État général du groupe hydraulique
Présence d'un double bip lorsque l'élévateur atteint sa position maxi
A chaque appui sur le bouton descente, un bip pendant 2 secondes précédées de la descente de la table se fera et un signal sonore sera émis durant toute la descente
Essai de fonctionnement de la plateforme élévatrice avec véhicule (idéalement avec un poids proche de 2T)

Résultat de contrôle
	La mise en service n’est pas autorisée
	Aucune anomalie : mise en service accordée

Contrôle de sécurité effectué le :

Nom et adresse de la personne habilitée :

Signature de la personne habilitée

JOURNAL DE MAINTENANCE

Date d'achat : ____ mise en route effectuée par ____ le ____ / ____ /20 ____

Archivage des contrôles mensuels et annuels : cochez les cases pour attester des vérifications périodiques.

Année

Mois

Janvier

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Année

Mois

Janvier

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Année

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Année

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Contrôlé

Année

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Années

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Années

Mois

January

Férier

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

Octobre

Novembre

Décembre

Contrôlé

Années

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

October

November

Décembre

Contrôlé

Années

Mois

January

Février

Mars

Avril

Mai

Juin

Juillet

Aout

Septembre

October

November

Décembre

Contrôlé

I C ON ES

∠	- Attention ! Lire le manuel d'instruction avant utilisation.
CE	- Appareil conforme aux directives européennes. La déclaration de conformité est disponible sur notre site internet.
	- Ce matériel fait l'objet d'une collecte sélective selon la directive européenne 2012/19/UE. Ne pas jeter dans une poubelle domestique !
IP 54	- Protecteur contre l'intrusion des poussières et contre les projections d'eau de toutes directions.
CMU 2000Kg	-La charge maximale d'utilisation (CMU) est de 2000kg.
	-Ne pas monter sur cet élément.
	Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture)

1, rue de la Croix des Landes - CS 54159

53941 SAINT-BERTHEVIN

Cedex France
