XD340t - Imprimante d'étiquettes Bixolon - Notice d'utilisation et mode d'emploi gratuit

Marque	Bixolon
Modèle	XD340t
Type de produit	Imprimante d'étiquettes thermique directe / transfert thermique
Résolution d'impression	203 dpi (8 points/mm)
Largeur d'impression maximale	104 mm
Vitesse d'impression maximale	127 mm/s
Méthode d'impression	Thermique directe et transfert thermique
Capteurs	Capteur de fin de papier, capteur de calage, capteur de couverture ouverte
Interface standard	USB 2.0, Ethernet 10/100 Base-T, Série RS-232 (option)
Langages de commande	EPL, ZPL, IPL
Alimentation électrique	Adaptateur secteur externe 24 V DC, 2.5 A
Dimensions (L × P × H)	285 × 226 × 171 mm
Poids	2,5 kg
Température de fonctionnement	5°C à 40°C
Humidité de fonctionnement	20% à 85% (sans condensation)
Entretien et nettoyage	Nettoyer la tête d'impression et le rouleau avec un coton-tige imbibé d'alcool isopropylique. Débrancher avant nettoyage.
Sécurité	Ne pas utiliser avec des prises multiples. Utiliser une prise mise à la terre. Ne pas exposer à l'humidité. Débrancher en cas d'odeur ou de fumée.
Pièces détachées et réparabilité	Utiliser uniquement des accessoires d'origine BIXOLON. Ne pas démonter soi-même. Contacter le revendeur ou www.bixolon.com pour les réparations.

FOIRE AUX QUESTIONS - XD340t Bixolon

Comment installer l'imprimante XD340t pour la première fois ?

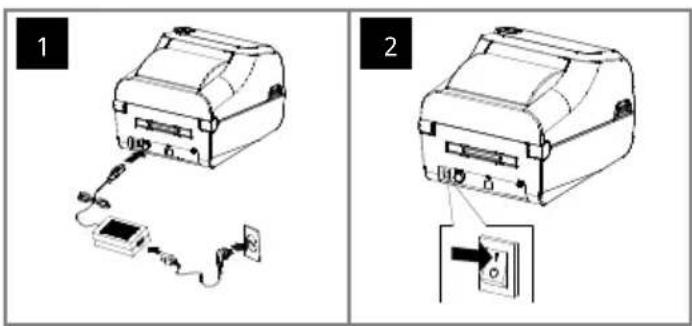

Déballez l'imprimante et retirez tous les matériaux de protection. Connectez l'adaptateur secteur à l'imprimante et à une prise de courant mise à la terre. Connectez l'imprimante à votre ordinateur via USB ou Ethernet. Installez le pilote d'impression depuis le site web de BIXOLON. Chargez un rouleau d'étiquettes en respectant le guide papier. Effectuez un test d'impression via l'utilitaire fourni.

Comment charger un rouleau d'étiquettes ?

Ouvrez le couvercle de l'imprimante. Placez le rouleau d'étiquettes sur le support de rouleau. Déroulez les étiquettes en passant sous le capteur de papier et le rouleau d'entraînement. Ajustez les guides papier pour qu'ils touchent les bords des étiquettes. Fermez le couvercle.

Quels types d'étiquettes puis-je utiliser avec la XD340t ?

L'imprimante prend en charge les étiquettes en rouleau ou en accordéon, en papier thermique direct ou en transfert thermique (nécessite ruban encreur). La largeur maximale est de 118 mm, et la longueur peut aller de 25,4 mm à 1 000 mm. Utilisez des étiquettes de haute qualité recommandées par BIXOLON.

Comment résoudre un bourrage papier ?

Éteignez l'imprimante. Ouvrez le couvercle et retirez délicatement le papier coincé, en tirant dans le sens d'avancement. Vérifiez que le rouleau d'alimentation est propre. Rechargez les étiquettes correctement. Refermez le couvercle et rallumez l'imprimante.

Comment nettoyer la tête d'impression ?

Éteignez l'imprimante et débranchez-la. Ouvrez le couvercle. Utilisez un coton-tige imbibé d'alcool isopropylique (90% minimum) pour nettoyer doucement la surface de la tête d'impression. Laissez sécher quelques minutes avant de refermer. Effectuez ce nettoyage après chaque changement de ruban ou toutes les 10 000 étiquettes.

Que faire si l'impression est pâle ou irrégulière ?

Vérifiez la densité d'impression dans les paramètres du pilote (augmentez-la si nécessaire). Assurez-vous que le ruban encreur (en mode transfert) est correctement installé et qu'il est adapté aux étiquettes. Nettoyez la tête d'impression. Vérifiez que le capteur de papier est aligné avec les repères des étiquettes.

Comment connecter l'imprimante en réseau Ethernet ?

Connectez un câble Ethernet entre l'imprimante et votre routeur/switch. L'imprimante obtiendra automatiquement une adresse IP via DHCP. Vous pouvez configurer l'adresse IP via le panneau de commande ou l'utilitaire BIXOLON. Installez le pilote réseau sur votre ordinateur en spécifiant l'adresse IP.

Pourquoi l'imprimante n'imprime-t-elle pas les codes-barres correctement ?

Assurez-vous que le logiciel utilisé est configuré pour générer les codes-barres au format approprié (EAN, Code128, etc.). Vérifiez que la résolution est suffisante (203 dpi). Utilisez des étiquettes de bonne qualité et un ruban encreur adapté. Testez avec un code-barres simple dans le pilote.

Où trouver les pilotes et logiciels pour la XD340t ?

Rendez-vous sur le site officiel de BIXOLON (www.bixolon.com) dans la rubrique Support > Téléchargements. Sélectionnez votre modèle (XD340t) et votre système d'exploitation. Téléchargez le pilote d'impression, l'utilitaire de configuration et les manuels d'utilisation.

Comment remplacer le ruban encreur en mode transfert thermique ?

Ouvrez le couvercle. Retirez le ruban usagé en dégagant les deux bobines. Placez une nouvelle bobine de ruban sur le support de déroulement, en veillant à ce que l'encre soit orientée vers l'extérieur. Enroulez l'extrémité du ruban sur la bobine de reprise. Ajustez la tension si nécessaire. Fermez le couvercle.

MODE D'EMPLOI XD340t Bixolon

10-A Adhésif 10-B Adhésif

12 13 Pour obtenir plus d'informations, consultez le site web de BIXOLON.

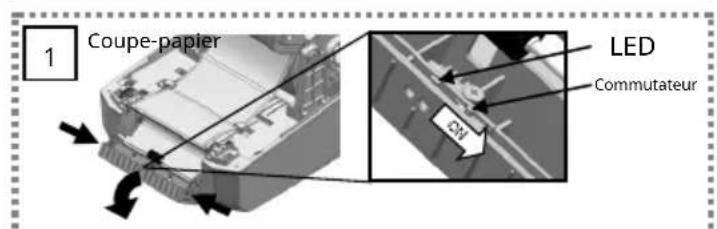

1 Coupe-papier LED Commutateur

2 Coupe-papier 3 Coupe-papier

XD3-40t Series

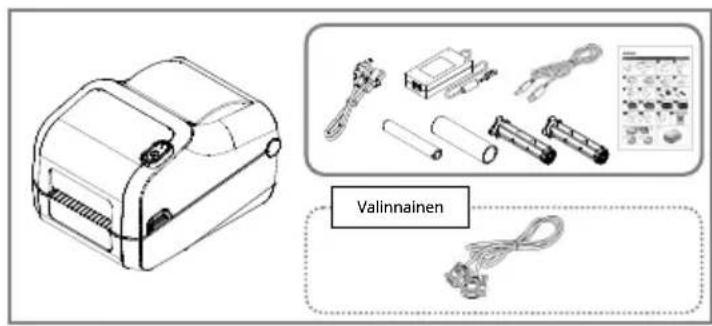

Valinnainen

Cela indique qu'il existe un risque de mort, de blessures corporelles, de pertes financières graves, de dommages aux données, etc. pour l'utilisateur.

Ne branchez pas plusieurs appareils sur une même prise de courant ou sur une prise défectueuse. N'utilisez que des prises de courant avec mise à la terre conformes aux normes industrielles. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Ne pliez pas ou ne tendez pas de manière excessive le cordon d'alimentation. Enforcez fermement le cordon d'alimentation a fond dans la prise de courant pour éviter qu'il ne se détache. Vellise à bien centir le cordon lorsque vous le débrancher de la prise de courant. Ne relise pas le cordon d'alimentation lorsque le produit est en cours d'utilisation. Le non-respect de cette consigne peut causer un choc électrique ou un incondie.

Tenez les liquides à l'écart du cordon d'alimentation et de la prise de courant. Si vous devez nettoyer le cordon d'alimentation, utilisez un chiffon sec. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Si le produit émet un son étrange, une odeur de bri la fumée, éteignez-le immédiatement et débranche cordon d'alimentation. Si le produit tombe ou s'il p des signes de dommages, éteignez-le immédiatement débranchez le cordon d'alimentation. Ne soumette produit à des chocs. Le non-respect de cette consig causer un choc électrique ou un incendie.

Installez le produit dans un endroit fixe pour éviter qu'il ne bascule. Lorsque vous déplacez le produit, mettez-le hors tension et débranchez tous les cable Connectés. Le non-respect de cette consigne peut endommager le produit.

Ne laissez pas de substances étrangères pénétrer dans le produit. Ne placez pas d'objets lourds, de liquides ou de métaux sur le produit. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

French

Utilisez uniquement des produits d'origine BIXOLON. L'entreprise ne fournira pas de service après-vente pour les dommages ou autres problèmes de qualité causés par l'utilisation de produits contrefaits (remis à neuf).

Gardez les petits accessoires ou autres matériaux d'emballage lors de portée des jeunes enfants. Attention : neque d'étouffement. Une mauvaise manipulation du produit peut entraîner des blessures, qui nécessiteraient l'intervention urgente d'un médecin.

Veillez à ce que le produit ne soit pas endommagé par des objets lourds. Le non-respect de cette consigne peut causer un choc électrique ou un incendie.

Instellée le produit dans un endroit bien ventilé en le maintenant à une certaine distance du mur. L'installation produit dans certains environnements sujets à la poussier l'humidité et aux variations de température excessives ou l'utilisation extrême du produit peuvent endommager-l'imprimante. Une augmentation de la température intern peut provoquer un incendie. Veillez à contacter le lieu d'achet si vous nêtes pas sûr de l'emplacement du produit.

Ne tentez jamais de démonter, réparer ou modifier le prduit vous-même, sous peine d'annuler la garantie. Si une réparation est nécessaire, contactez votre revendeur.

En cas de problème avec le produit, veuillez contacter le lieu d'achat d'origine ou la page de réparation des produits du site web de BIXOLON (www.bixolon.com).

VAROITUS JA HUOMIO
