Marke	Bixolon
Modell	XD340t
Produkttyp	Thermodirekt- / Thermotransfer-Etikettendrucker
Druckauflösung	203 dpi (8 Punkte/mm)
Maximale Druckbreite	104 mm
Maximale Druckgeschwindigkeit	127 mm/s
Druckverfahren	Thermodirekt und Thermotransfer
Sensoren	Papierende-Sensor, Ausrichtungssensor, Abdeckung-offen-Sensor
Standardschnittstelle	USB 2.0, Ethernet 10/100 Base-T, RS-232 (optional)
Befehlssprachen	EPL, ZPL, IPL
Stromversorgung	Externes Netzteil 24 V DC, 2,5 A
Abmessungen (B × T × H)	285 × 226 × 171 mm
Gewicht	2,5 kg
Betriebstemperatur	5°C bis 40°C
Betriebsluftfeuchtigkeit	20% bis 85% (nicht kondensierend)
Wartung und Reinigung	Druckkopf und Andruckwalze mit einem in Isopropylalkohol getränkten Wattestäbchen reinigen. Vor der Reinigung vom Netz trennen.
Sicherheit	Nicht mit Mehrfachsteckdosen verwenden. Eine geerdete Steckdose verwenden. Nicht Feuchtigkeit aussetzen. Bei Geruch oder Rauch vom Netz trennen.
Ersatzteile und Reparierbarkeit	Nur Original-BIXOLON-Zubehör verwenden. Nicht selbst zerlegen. Für Reparaturen den Händler oder www.bixolon.com kontaktieren.

Häufig gestellte Fragen - XD340t Bixolon

Wie installiere ich den XD340t Drucker zum ersten Mal?

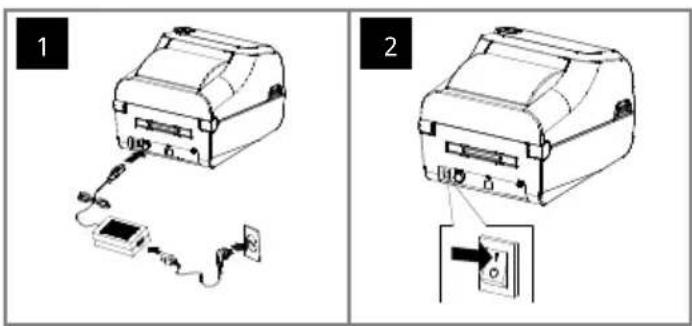

Packen Sie den Drucker aus und entfernen Sie alles Schutzmaterial. Schließen Sie das Netzteil an den Drucker und an eine geerdete Steckdose an. Verbinden Sie den Drucker über USB oder Ethernet mit Ihrem Computer. Installieren Sie den Druckertreiber von der BIXOLON-Website. Legen Sie eine Etikettenrolle unter Beachtung der Papierführung ein. Führen Sie über das mitgelieferte Dienstprogramm einen Testdruck durch.

Wie lege ich eine Etikettenrolle ein?

Öffnen Sie die Druckerabdeckung. Legen Sie die Etikettenrolle auf die Rollenhalterung. Führen Sie die Etiketten unter dem Papiersensor und der Antriebswalze hindurch. Stellen Sie die Papierführungen so ein, dass sie die Kanten der Etiketten berühren. Schließen Sie die Abdeckung.

Welche Etikettentypen kann ich mit dem XD340t verwenden?

Der Drucker unterstützt Etiketten in Rollen- oder Ziehharmonikaform, aus Thermodirektpapier oder Thermotransfer (erfordert Farbband). Die maximale Breite beträgt 118 mm, die Länge kann von 25,4 mm bis 1.000 mm betragen. Verwenden Sie hochwertige Etiketten, die von BIXOLON empfohlen werden.

Wie behebe ich einen Papierstau?

Schalten Sie den Drucker aus. Öffnen Sie die Abdeckung und entfernen Sie vorsichtig das gestaute Papier, indem Sie in Vorschubrichtung ziehen. Überprüfen Sie, ob die Zufuhrwalze sauber ist. Legen Sie die Etiketten korrekt ein. Schließen Sie die Abdeckung und schalten Sie den Drucker wieder ein.

Wie reinige ich den Druckkopf?

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Öffnen Sie die Abdeckung. Reinigen Sie die Oberfläche des Druckkopfes vorsichtig mit einem in Isopropylalkohol (mindestens 90%) getränkten Wattestäbchen. Lassen Sie es einige Minuten trocknen, bevor Sie die Abdeckung schließen. Führen Sie diese Reinigung nach jedem Farbbandwechsel oder alle 10.000 Etiketten durch.

Was tun, wenn der Ausdruck blass oder ungleichmäßig ist?

Überprüfen Sie die Druckdichte in den Treibereinstellungen (erhöhen Sie sie bei Bedarf). Stellen Sie sicher, dass das Farbband (im Transfermodus) korrekt installiert und für die Etiketten geeignet ist. Reinigen Sie den Druckkopf. Überprüfen Sie, ob der Papiersensor mit den Etikettenmarkierungen ausgerichtet ist.

Wie schließe ich den Drucker über Ethernet an ein Netzwerk an?

Verbinden Sie ein Ethernet-Kabel zwischen dem Drucker und Ihrem Router/Switch. Der Drucker bezieht automatisch eine IP-Adresse per DHCP. Sie können die IP-Adresse über das Bedienfeld oder das BIXOLON-Dienstprogramm konfigurieren. Installieren Sie den Netzwerktreiber auf Ihrem Computer und geben Sie die IP-Adresse an.

Warum druckt der Drucker Barcodes nicht korrekt?

Stellen Sie sicher, dass die verwendete Software für die Erstellung von Barcodes im entsprechenden Format (EAN, Code128 usw.) konfiguriert ist. Überprüfen Sie, ob die Auflösung ausreichend ist (203 dpi). Verwenden Sie hochwertige Etiketten und ein geeignetes Farbband. Testen Sie mit einem einfachen Barcode im Treiber.

Wo finde ich Treiber und Software für den XD340t?

Besuchen Sie die offizielle BIXOLON-Website (www.bixolon.com) unter Support > Downloads. Wählen Sie Ihr Modell (XD340t) und Ihr Betriebssystem aus. Laden Sie den Druckertreiber, das Konfigurationsdienstprogramm und die Bedienungsanleitungen herunter.

Wie wechsle ich das Farbband im Thermotransfermodus?

Öffnen Sie die Abdeckung. Entfernen Sie das gebrauchte Farbband, indem Sie beide Spulen lösen. Setzen Sie eine neue Farbbandspule auf die Ablaufhalterung, wobei die Tinte nach außen zeigen sollte. Wickeln Sie das Ende des Farbbands auf die Aufwickelspule. Stellen Sie ggf. die Spannung ein. Schließen Sie die Abdeckung.

BEDIENUNGSANLEITUNG XD340t Bixolon

11-A Hochdrücken 11-B Herunterziehen

12 13 Um weitere Informationen herunterzuladen, besuchen Sie bitte die Website von BIXOLON.

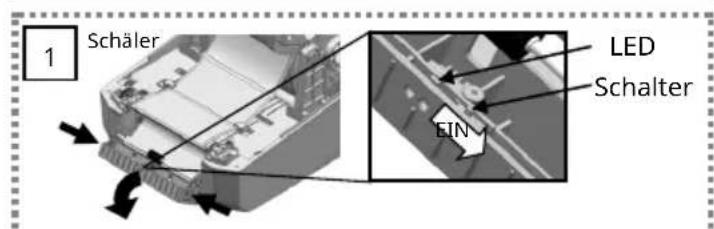

1 Schäler LED Schalter EIN

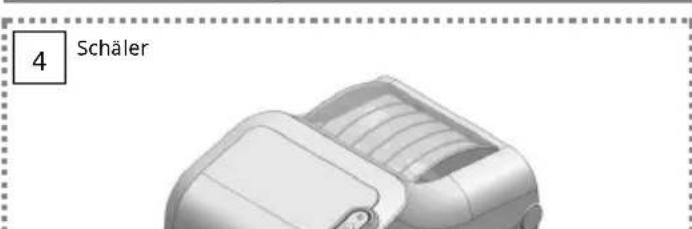

4 Schäler

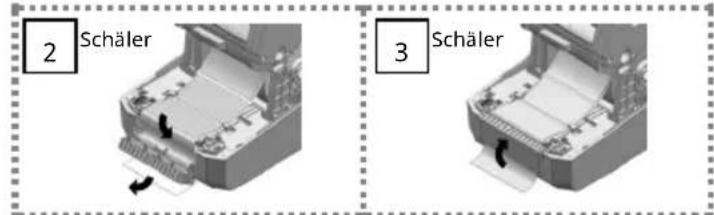

2 Schäler 3 Schäler

WARNUNG & VORSICHTSMAß NAHMEN

Durch Nichtbeachtung der nachstehenden Hinweise kann es zu Datenschäden, Vermögensschäden, schweren Personenverletzungen oder tödlichen Unfällen kommen.

Schließen Sie nicht mehrere Produkte an eine einzige fehlerhafte Steckdose an. Verwenden Sie nur geerdete Steckdosen, die den

Industriestandards entsprechen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Blagen oder belasten Sie das Netzkabel nicht für barmäß. Stecken Sie das Netzkabel fest in die Steckdose, damit sie nicht lose ist. Aktien Sie darauf, das Kabel festzubaren, wenn Sie es von der Steckdose nehmen. Unternehmen Sie des Netzkabel nicht während das Produkt verwendet wird. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand für liren.

Halten Sie übermäßige Flüssigkeiten vom Netzkabel und der Steckdose fern. Wenn die Netzkabel verschmiert sind, wischen Sie sie mit einem trockenen Tuch ab. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Wenn das Produkt ein sellsames Gerausch, Brandgeruch oder Rauch abgibt, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Wenn das Produkt fallen gelassen oder außerlich beschädigt wird, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Seizen Sie das Produkt keinen Stößen aus. Dies kannte zu Schäden am Gerät oder zu einem Brand für hren.

Installieren Sie das Produkt an einem festen Ort, um ein Umkippen zu verhindern. Wenn Sie das Produkt bewegen wollen, schalten Sie es aus und trennen Sie alle angeschlossenen Kabel, einschließlich des Netzkabels. Andernfalls kann dies das Produkt beschädigen kann.

Lassen Sie keine Fremdstoffe In das Produkt eindringen. Stellen Sie keine schweren Gegenstände, Flüssigkeiten oder Metalle auf das Produkt. Dies könnte zu Schäden am Produkt oder einem Brand führen.

German

Verwenden Sie nur authentische Produkte von BIXOLON. Das Unternehmen bietet keinen Support für beschädigte oder sonstige

Qualitätsprobleme, die bei gefälschten (oder generalüberholten) Produkten nach dem Kauf auftreten können.

I halten Sie kleine Zubehörteile oder andere Verpackungsmaterialien von kleinen Kindern frem. Achtun Erstickungsgefahr.

Eine unsachgemäß e Handhabung des Produkts kann zu Verletzungen führen, die mö glicherweise dringende medizinische Maß nahmen erfordern.

Lassen Sie das Produkt nicht durch schwere Gegenstände beschädigen.

Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Instellieren Sie das Produkt in einem gut belürten Bereich und in Sie einen gewissen Aßord zur Wand. Wenn Sie das Produkt bestimmten Umgebungsbedingungen, wie übermäßigem Staus, Feuchtigkeit, oder Temperaturstwicklungen aussetzen, oder es beanspruchten, kann es beschiedigt werden.

Eine Zunahme der Intemon Temperatur kann einen Brand zusildes Wenden Sie sich an Ihren Händler, wenn Sie sich bezüglich der Produkstaltzierung nicht sicher sind.

Zerlegen, reparieren oder modifizieren Sie das Produkt niemals selbstständig, da andernfalls die Garantie erlischt. Wenn eine Reparatur erforderlich ist, wenden Sie sich an die ursprüngliche Verkaufsstelle.

Wenn es ein Problem mit dem Produkt gibt, wenden Sie sich bitte an die ursprüngliche Verkaufsstelle oder über die

Produktreparaturseite der BIXOLON-Website (www.bixolon.com).

XD3-40t Series

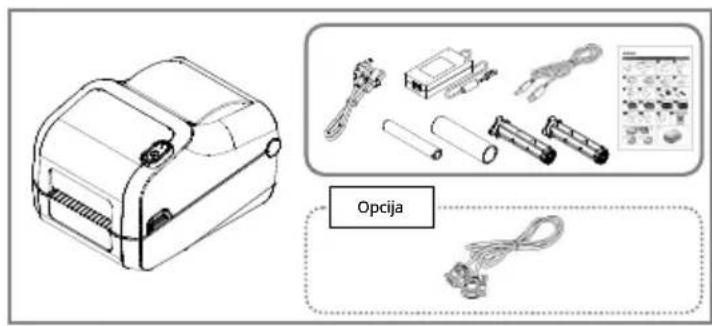

Opcija
