XD340t - Drukarka etykiet Bixolon - Bezpłatna instrukcja obsługi

Marka	Bixolon
Model	XD340t
Typ produktu	Drukarka etykiet termiczna bezpośrednia / transfer termiczny
Rozdzielczość druku	203 dpi (8 punktów/mm)
Maksymalna szerokość druku	104 mm
Maksymalna prędkość druku	127 mm/s
Metoda druku	Termiczna bezpośrednia i transfer termiczny
Czujniki	Czujnik końca papieru, czujnik ustawienia, czujnik otwarcia pokrywy
Standardowy interfejs	USB 2.0, Ethernet 10/100 Base-T, RS-232 (opcja)
Języki poleceń	EPL, ZPL, IPL
Zasilanie	Zewnętrzny zasilacz 24 V DC, 2,5 A
Wymiary (Dł. × Szer. × Wys.)	285 × 226 × 171 mm
Waga	2,5 kg
Temperatura pracy	5°C do 40°C
Wilgotność pracy	20% do 85% (bez kondensacji)
Konserwacja i czyszczenie	Czyścić głowicę drukującą i wałek za pomocą patyczka higienicznego nasączonego alkoholem izopropylowym. Odłączyć przed czyszczeniem.
Bezpieczeństwo	Nie używać z wieloma gniazdami. Używać uziemionego gniazdka. Nie wystawiać na wilgoć. Odłączyć w przypadku wyczucia zapachu lub dymu.
Części zamienne i naprawialność	Używać wyłącznie oryginalnych akcesoriów BIXOLON. Nie demontować samodzielnie. W celu naprawy skontaktować się ze sprzedawcą lub www.bixolon.com.

Często zadawane pytania - XD340t Bixolon

Jak zainstalować drukarkę XD340t po raz pierwszy?

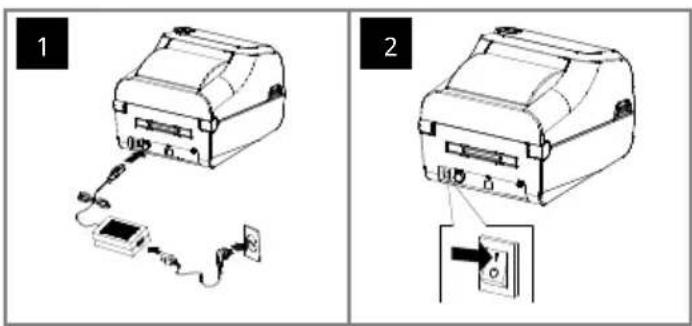

Rozpakuj drukarkę i usuń wszystkie materiały ochronne. Podłącz zasilacz do drukarki i do uziemionego gniazdka. Podłącz drukarkę do komputera przez USB lub Ethernet. Zainstaluj sterownik drukarki ze strony BIXOLON. Załaduj rolkę etykiet zgodnie z prowadnicą papieru. Wykonaj test wydruku za pomocą dostarczonego narzędzia.

Jak załadować rolkę etykiet?

Otwórz pokrywę drukarki. Umieść rolkę etykiet na wsporniku rolki. Rozwiń etykiety, prowadząc je pod czujnikiem papieru i wałkiem napędowym. Wyreguluj prowadnice papieru tak, aby dotykały krawędzi etykiet. Zamknij pokrywę.

Jakie rodzaje etykiet mogę stosować z XD340t?

Drukarka obsługuje etykiety w rolce lub harmonijkowe, z papieru termicznego bezpośredniego lub transferu termicznego (wymaga taśmy barwiącej). Maksymalna szerokość to 118 mm, a długość może wynosić od 25,4 mm do 1000 mm. Używaj wysokiej jakości etykiet zalecanych przez BIXOLON.

Jak rozwiązać problem z zacięciem papieru?

Wyłącz drukarkę. Otwórz pokrywę i delikatnie usuń zablokowany papier, ciągnąc w kierunku podawania. Sprawdź, czy wałek podający jest czysty. Ponownie załaduj etykiety prawidłowo. Zamknij pokrywę i włącz drukarkę.

Jak wyczyścić głowicę drukującą?

Wyłącz drukarkę i odłącz ją. Otwórz pokrywę. Użyj patyczka higienicznego nasączonego alkoholem izopropylowym (min. 90%) do delikatnego czyszczenia powierzchni głowicy drukującej. Pozostaw do wyschnięcia na kilka minut przed zamknięciem. Czyść po każdej wymianie taśmy lub co 10 000 etykiet.

Co zrobić, jeśli wydruk jest blady lub nierównomierny?

Sprawdź gęstość druku w ustawieniach sterownika (zwiększ w razie potrzeby). Upewnij się, że taśma barwiąca (w trybie transferu) jest prawidłowo zainstalowana i odpowiednia do etykiet. Wyczyść głowicę drukującą. Sprawdź, czy czujnik papieru jest wyrównany z oznaczeniami etykiet.

Jak podłączyć drukarkę do sieci Ethernet?

Podłącz kabel Ethernet między drukarką a routerem/przełącznikiem. Drukarka automatycznie uzyska adres IP przez DHCP. Możesz skonfigurować adres IP za pomocą panelu sterowania lub narzędzia BIXOLON. Zainstaluj sterownik sieciowy na komputerze, podając adres IP.

Dlaczego drukarka nie drukuje poprawnie kodów kreskowych?

Upewnij się, że używane oprogramowanie jest skonfigurowane do generowania kodów kreskowych w odpowiednim formacie (EAN, Code128 itp.). Sprawdź, czy rozdzielczość jest wystarczająca (203 dpi). Używaj dobrej jakości etykiet i odpowiedniej taśmy barwiącej. Przetestuj z prostym kodem kreskowym w sterowniku.

Gdzie znaleźć sterowniki i oprogramowanie dla XD340t?

Wejdź na oficjalną stronę BIXOLON (www.bixolon.com) do sekcji Wsparcie > Pobieranie. Wybierz swój model (XD340t) i system operacyjny. Pobierz sterownik drukarki, narzędzie konfiguracyjne i instrukcje obsługi.

Jak wymienić taśmę barwiącą w trybie transferu termicznego?

Otwórz pokrywę. Wyjmij zużytą taśmę, odczepiając obie szpule. Umieść nową szpulę taśmy na wsporniku odwijania, upewniając się, że atrament jest skierowany na zewnątrz. Owiń koniec taśmy na szpulę nawijającą. W razie potrzeby wyreguluj napięcie. Zamknij pokrywę.

INSTRUKCJA OBSŁUGI XD340t Bixolon

11-A Popchnij do góry 11-B Pociągnij w dół

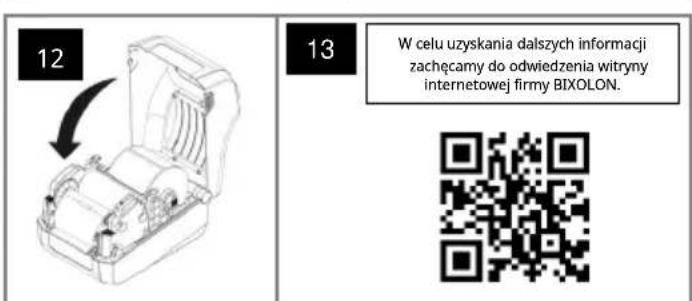

12 13 W celu uzyskania dalszych informacji zachęcamy do odwiedzenia witryny internetowej firmy BIXOLON.

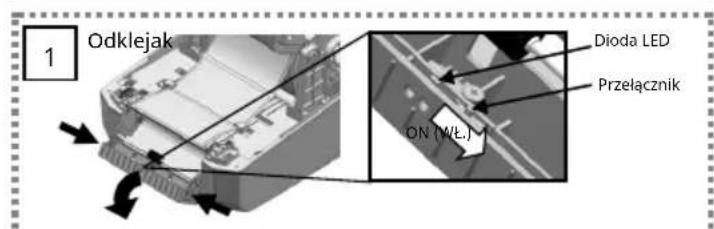

1 Odklejak Dioda LED Przełącznik ON (WL.)

OSTRZEŻENIE I PRZESTROGA

Sygnalizuje niebezpieczeństwo śmierci, obrażeń fizycznych, poważnych strat finansowych, uszkodzenia danych itp. dla użytkownika.

Nie podłączeń wielu urządzeń do jednego gniażdka zasilania lub do wadliwego gniażdka zasilania. Należy używać wyłącznie uziemionych gniażdek elektrycznych spełniających normy branżowe. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Nie należy nadmiernie zaginać ani naciągać przewodu zasilającego. Przewód zasilający należy własnąć do końca do gniażdka, aby nie pozostał lutny. Podczas odlączenia przewodu od gniażda zasilania należy go mocno trzymać. Nie wolno odlącać przewodu zasilającego podczas używania urządzenia. Nieprzestrzeganie tego zalecenia może społowodować porażenie pradem elektrycznym lub pożar.

Nadmierne ilości cierczy należy przechowywać z dala od przewodu zasilającego i gniażdka. W przypadku zabrudzenia przewodów zasilających należy wytrzeć je suchą szmatką. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lubpożar.

jeżeli z produktu wydobywa się dźwny odgios, zapach spalenzy lub dym, należy natychmiast wyłączyć zasilanie i odlączyć przewód zasilający. W przypadku upuszczenia urządzenia lub uszkotzenia jego obudowy należy natychmi wyłączyć zasilanie i odlączyć przewód zasilający. Nie naraża urządzenia na wstrząpy. Mogłoby to spowadowować uszkodzenie urządzenia lub pozar.

Urządzenie należy zainstalować w stałym miejscu, al zapobiec jego przewróceniu. Podczas przenoszenia urządzenia należy wyłączyć zasilanie i odcłaczyć wszystkie przewody podłączone do urządzenia, w ty przewód zasilający. Może to spowodować uszkodzeń urządzenia.

Nie dopuszczać do przedostania sie ciał obcych do wnętrza urządzenia. Nie umieszczać na urządzeniu ciężkich przedmiotów, cieczy ani metali. Mogłoby to spowodować uszkodzenie urządzenia lub pożar.

Polish

Należy używać wyłącznie oryginalnych produktów firmy BIXOLON. Firma nie zapewnia wsparcia posprzedażowego w przypadku uszkodzeń lub innych problemów związanych z jakością, które mogą wystąpić w przypadku podrobionych (lub regenerowanych) produktów.

Drobne akcesoria lub inne materiały opakowaniów należy przechowywać z dala od małych dzieci. Uwa ryzyko zadiawienia. Niewłaściwe obchodzenie się z urządzeniem może spowodować obrażenia wymagające pilnej pomocy medycznej.

Nie dopuścić do uszkodzenia urządzenia przez ciężkie przedmioty. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Uzrzejcie niewy zainstalowc w doarza wantykowanym miojsu, pzwne, teleglosc o scany. Instalacja productu w irodevisie, w ktorych występcie nadmiernie zystelne, wilgot i walania temperatury lub wyjlskowe intorszywe przybrowenie uzerdzenia mote spawodowat usziedzanie drukanil ko pozar. Wrast temperatury kviewrzejnej mote wypazat pozar. W razie wątplikos co do umieszawienia uzerdzenia niewy skontakował stę z punktus sprawozny.

Nigdy nie należy samodzielnie demontować, naprawiać ani modyfikować urządzenia, ponieważ spowoduje to utrate gwarancji. W razie konieczności naprawy należy skontaktować się z oryginalnym miejscem zakupu.

W razie wystąpienia problemu z produktem należy skontaktować się z oryginalnym miejscem zakupu lub za pośrednictwem strony napraw produktów w witrynie internetowej firmy BIXOLON (www.bixolon.com).

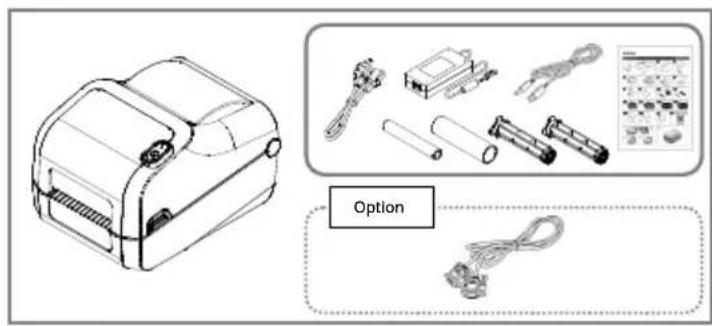

XD3-40t Series

Option
