EWH 80 D SLIM - Chaudière TEKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau électrique à accumulation
Marque	Teka
Modèle	EWH 80 D SLIM
Capacité	74 litres
Puissance nominale	2000 W
Tension nominale	220-240 V ~ 50 Hz
Pression nominale	0.75 MPa (7.5 bar)
Température maximale	75 °C
Classe d'étanchéité	IPX4
Classe électrique	Type I
Hauteur	900 mm
Largeur	570 mm
Profondeur	300 mm
Poids à vide (approx.)	25 kg
Type d'installation	Mural
Raccordement eau	G 1/2
Matériau de la cuve	Émail saphir (acier émaillé)
Isolation	Mousse polyuréthane épaisse
Anode anticorrosion	Magnésium (vérification annuelle recommandée)
Contrôle	Électronique avec affichage numérique
Modes de fonctionnement	1200W, 2000W, ECO, Intelligent, Stérilisation (80°C), Réservation
Plage de température réglable	30 °C à 75 °C
Consommation annuelle d'électricité	1316 kWh
Classe d'efficacité énergétique	B
Profil de charge déclaré	M

FOIRE AUX QUESTIONS - EWH 80 D SLIM TEKA

Comment installer le chauffe-eau Teka EWH 80 D SLIM ?

L'installation nécessite un mur solide capable de supporter deux fois le poids total de l'appareil rempli d'eau. Fixez les boulons d'expansion avec crochet fournis, puis suspendez le chauffe-eau. Raccordez la valve de sécurité à l'entrée d'eau froide et utilisez les joints d'étanchéité. La prise doit être mise à la terre, de préférence à droite au-dessus de l'appareil, à une hauteur minimale de 1,8 m.

Comment remplir le chauffe-eau avant la première utilisation ?

Ouvrez une vanne de sortie d'eau chaude, puis ouvrez la vanne d'entrée d'eau froide. Lorsque l'eau s'écoule régulièrement par la sortie, le réservoir est plein. Fermez la vanne de sortie. Ne mettez pas sous tension avant d'être certain que le réservoir est plein.

Que signifient les différents modes affichés ?

Le mode '1' correspond à 1200 W (un seul élément), '2' à 2000 W (deux éléments). '3' est le mode intelligent qui apprend vos habitudes pour économiser l'énergie. '4' est le mode ECO limité à 55 °C. '5' est la stérilisation à 80 °C maintenue pendant 5 minutes. '6' est le mode réservation où vous programmez une heure de chauffe.

Comment régler la température de l'eau ?

Tournez le bouton rotatif (repère 3) dans le sens horaire pour augmenter la température, antihoraire pour diminuer. L'écran affiche la température choisie, puis clignote pendant 3 secondes pour confirmer, avant de revenir à la température interne actuelle. La plage de réglage est de 30 °C à 75 °C.

Pourquoi l'eau ne chauffe-t-elle pas ?

Vérifiez que l'appareil est sous tension et que le disjoncteur n'a pas sauté. L'écran doit être allumé. Si le voyant de chauffe (5) est éteint, le thermostat a peut-être atteint la température réglée. Sinon, contactez le service après-vente pour un éventuel défaut du contrôleur de température.

Que faire en cas de fuite d'eau ?

Vérifiez les joints des raccordements d'eau : serrez-les ou remplacez les joints. Si la fuite provient de la valve de sécurité (gouttes pendant la chauffe), c'est normal. En cas de fuite importante, fermez l'arrivée d'eau et contactez un professionnel. Ne bloquez jamais l'orifice de la valve de sécurité.

Comment entretenir l'anode de magnésium ?

L'anode doit être vérifiée au moins une fois par an (tous les 6 mois si l'eau est dure). Si elle est trop usée, remplacez-la par une neuve. Pendant la période de garantie, la pièce est couverte mais pas la main-d'œuvre. Une anode en bon état protège la cuve de la corrosion.

Comment purger l'eau en cas de risque de gel ?

Si l'appareil reste inutilisé par temps froid (température inférieure à 0 °C), vidangez le réservoir pour éviter le gel. Pour cela, fermez l'arrivée d'eau, ouvrez une sortie d'eau chaude, puis dévissez le bouchon de vidange sur la valve de sécurité (vis tête plate) ou soulevez la poignée de drainage. Consultez le manuel pour les étapes précises.

Quelle est la puissance électrique nécessaire ?

L'appareil nécessite une prise 250 V / 10 A monophasée avec terre. La puissance maximale est de 2000 W. Il est déconseillé d'utiliser une rallonge. En mode 1200 W (mode 1), la puissance est réduite pour les installations plus sensibles.

Comment utiliser le mode réservation ?

Appuyez sur le bouton MODE jusqu'à afficher '6' (mode réservation). L'écran indique l'heure de réservation (de 2 à 23 heures). Tournez le bouton pour régler l'heure souhaitée. L'appareil chauffera automatiquement 2 heures avant l'heure programmée pour fournir de l'eau chaude à l'heure choisie.

MODE D'EMPLOI EWH 80 D SLIM TEKA

Manuel d'instructions

Réchauffeur d'eau électrique de stockage scelled

EWH 50 D SLIM

EWH 80 D SLIM

Lisez ce Manuel avant l'utilisation et l'installation

Nous vous remercions sincerement pour selectionner notre rechauffeur d'eau electrique. Veuillez dire attentivement ce manuel avant l'utilisation et les méthodes pour l'utilisation et l'installation de ce rechauffeur d'eau electrique pour profiter pleinement de ses performances excellentes.

AVERTISSEMENT

• Avant l'installation de ce rechauffeur d'eau, veuillez vérifier et confirmer que l'électrode de terre sur la prise est mise à la terre de manière fiable, sans électricité. Sinon, le rechauffeur d'eau électrique ne peut pas être installé ou utilisé.
• Veuillez ne pas utiliser les prises mobiles.
• L'installation et l'utilisation incorporetés de ce réchauffeur d'eau électrique peuvent cause de graves blessures corporelles et les pertes de propriété.

Table des matieres

• Caracteristiques de performance (1)
• Specifications (2)
• Introduction brève de la structure du produit (2)
• Méthodes d'installation (2)
• Méthodes d'utilisation (5)
• Attentions (7)
• Maintenance. (9)
  Défaillances et traitement (10)
• Schéma de câblage (10)

Caracteristiques de performance

1. Contrôle automatique total : ajust automatique d'eau froide, chauffage automatique.
2. Protection triple de sécurité : multiples dispositifs de protection de sécurité tels que protection contre chauffage sec, protection contre surchauffe, protection contre pression hydraulique elevée, etc., ce qui est sur et fiable.
3. Récipient interieur en émail saphir : fabrication en utilisant la technique de l'émail par méthode sèche electrostatique, ce qui est antirouille, anti-corrosion, résistant à incrustation avec une durée de vie plus longue tout en prévenant la fuite.
4. Tuyaux de chauffage concus avec charge thermique basse : sûrs et fiables avec une durée de vie plus longue.
5. Equipé d'équipement anti-corrosion et incrustation-retardant : produits durables.
6. Mousse intégrale d'urethane épaissie : bon effet d'isolation thermique, haute efficacité energique et économique electrique
7. Contrôleur de température importé : contrôle précis et fiable de température.
8. Plage ajustable de température d'eau de 30 à 75^
9. Opération simple et utilisation facile.

Specifications

Modèle	Volume (L)	Puisance nominale (W)	Tension nominale (ACV)	Pression nominale (MPa)	Température d'eau Max (°C)	Type électrique	Classe d'étanchéité
EWH 50 D SLIM	47	2000	220-240	0.75	75	Type I	IPX4
EWH 80 D SLIM	74	2000	220-240	0.75	75	Type I	IPX4

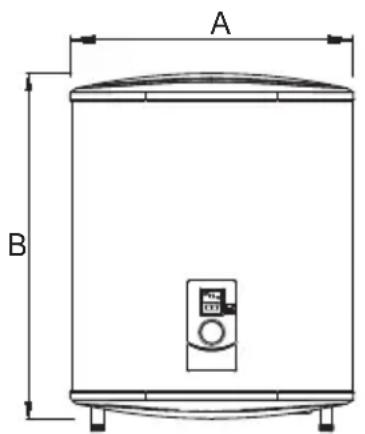

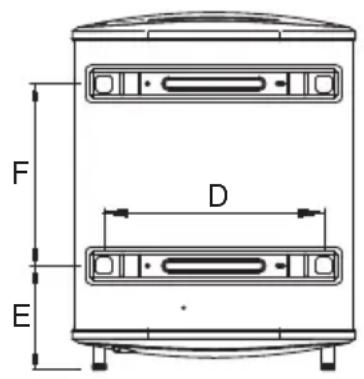

Introduction brève de la structure du produit

	EWH 50 D SLIM	EWH 80 D SLIM
A	470	570
B	860	900
C	250	300
D	355	415
E	183	265
F	470	365

Méthodes d'installation

Note: Veuillez utiliser les accessoires fournis par notre société pour installer ce réchauffeur d'eau electrique. Ce réchauffeur d'eau electrique ne peut pas être suspendu sur le support sauf s'il a été vérifié pour assurer la fiabilité et la sureté. Sinon, le réchauffeur d'eau electrique peut tomber à partir du mur, ce qui causera l'endommagement de l'appareil, même de grave blessure corporelle ou accident. Lors de la détermination des endroits des trous de boulon, il faut s'assurer qu'il y a un jeu pas moins de 0,2m sur le côte croit du réchauffeur d'eau electrique pour faciliter la maintenance, le cas échéant.

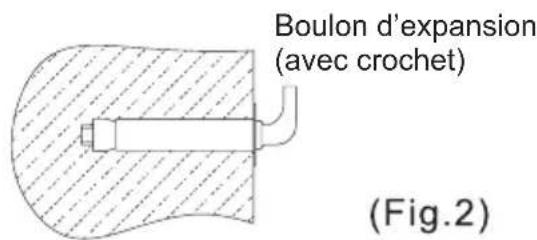

1. Installation de machine principale

1. Ce rechauffeur d'eau électrique doit être installé sur un mur solide. Si la force du mur ne peut pas supporter le poids égal au double. Le poids total du rechauffeur pleinement rempli d'eau, il sera nécessaire d'inverter un support spécial.
   2.ÀpRES la sélection d'un emplacement approprié, déterminez les positions des deux trous d'installation pour boulons d'expansion avec crochet (déterminéz selon la spécification du produit sélectionné). Effectuez deux trous dans le mur avec la profondeur correcte par forage de taille correcte correspondante avec les boulons d'expansion attachés. Insérez les vis, placez le crochet vers le haut, serrez les écrous pour qu'ils soient fixés de manière ferme, et puis suspendez le rechauffeur d'eau électrique sur cela (voir la Figure 2).

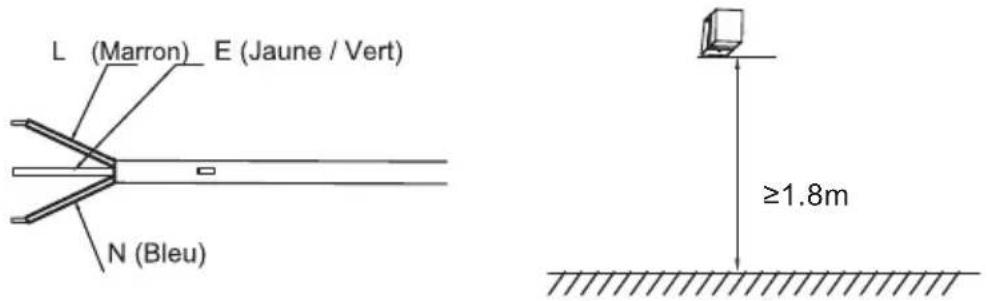

3.Installez la prise de puissance dans le mur. Les exigences relatives à la prise sont les suivantes : 250V/10A, mono-phase, trois électrodes. Il est recommandé de placer la prise à droite au-dessus du réchauffeur : La hauteur de la prise au sol ne doit pas être moins de 1,8m (voir la Figure 3).
4. Le rechauffeur peut être installé, tout endroit dans la piece non exposé aux rayons directs du soleil ou pluies. Cependant, dans le but de réduire les pertes thermiques de tuyau, la position d'installation du rechauffeur doit s'approcher de l'endetrot d'utilisation d'eau autant que possible.

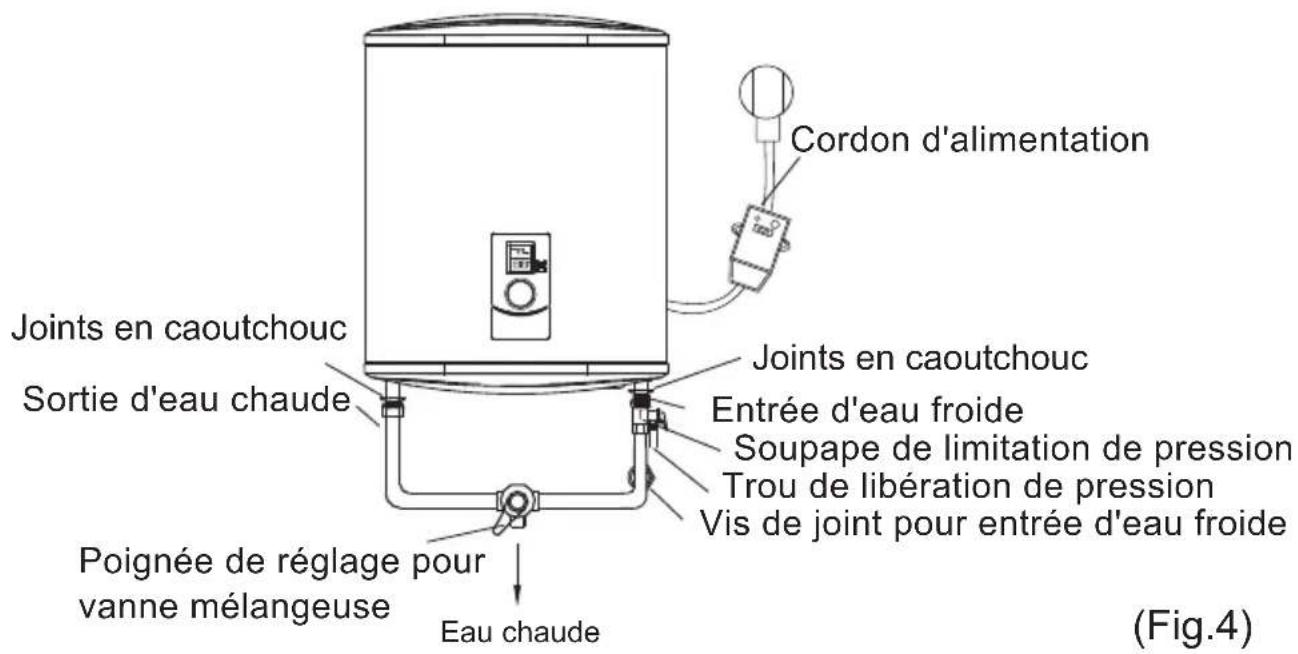

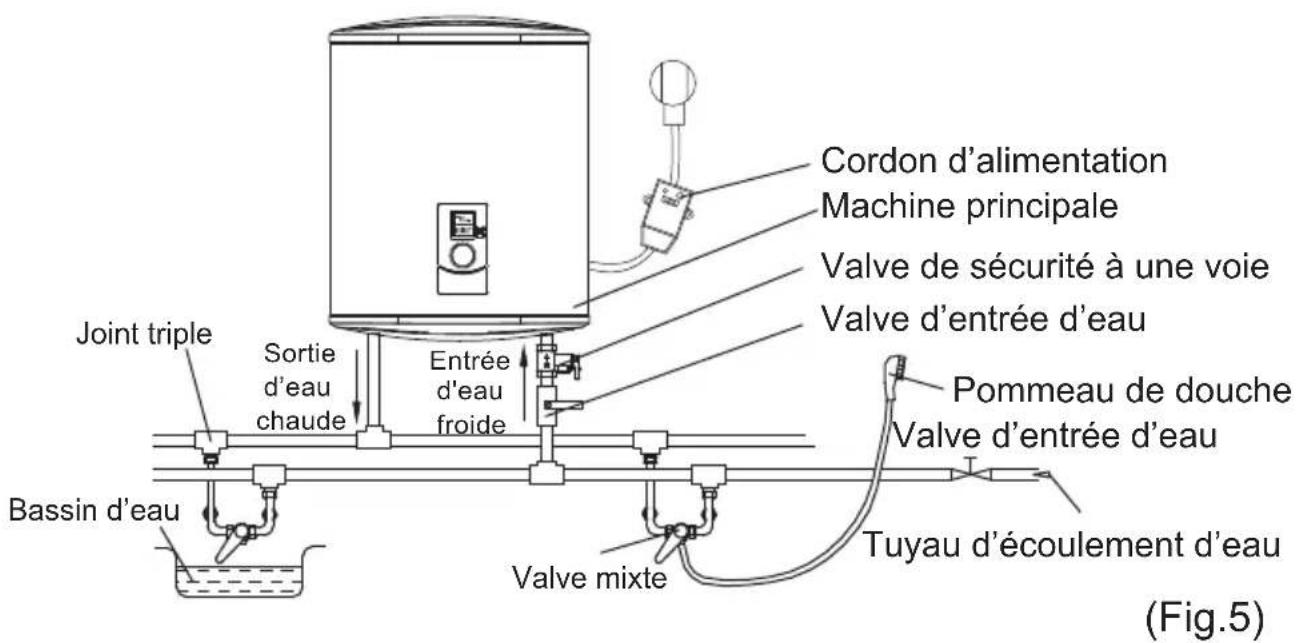

2. Connexion de tuyaux

1. La dimension de chaque piece de tuyau est G1/2.
2. Connexion de valve de sécurité à une voie : installez la valve de sécurité à une voie attachée avec la machine à l'entrée d'eau de la machine principale. (Prétez attention pour que les tuyaux flexibles installés de drainage de la valve de sécurité s'inclinent vers le bas et soient connectés avec l'atmosphère.)
3. Pour éviter la fuite lors de la connexion des tuyaux, les rondelles d'étanchéité en caoutchouc fournies avec la machine doivent être ajoutées aux extrémités des filets (voir la Figure 3).

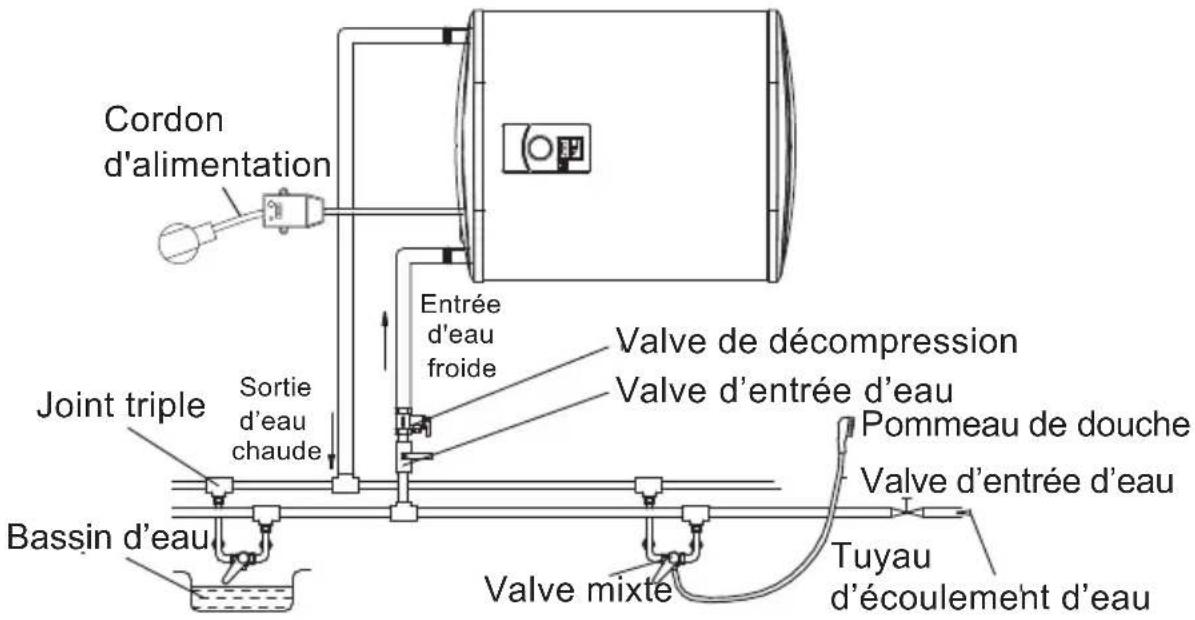

1. Si les utilisateurs envisagent de réaliser un système d'alimentation multi-voie, ils doivent se reférer à la méthode presente dans la Figure 5 pour connaître la connexion des tuyaux.

Méthodes d'utilisation

1. D'abord, ouvrez une des valves de sortie à la sortie du réchauffeur d'eau, puis, ouvrez la valve d'entrée. Le réchauffeur d'eau électrique commence à être rempli d'eau. Lorsque l'eau sort normalement de la valve de sortie, cela signifie que le réchauffeur a été pleinement rempli d'eau, et la valve de sortie peut être fermée.

Note : Pendant l'opération normale, la valve d'entrée doit être régée à l'état d' « ouverture » .

1. Insérez la prise d'alimentation dans la prise, les deux voyants s'allumeront dans le même temps.

2. Cette machine est capable de contröler automatiquement la température. Si la température d'eau dans la machine a atteint la température régée (75^) , l'alimentation sera débranchée automatiquement, et la machine entraera dans l'état d'isolement thermique; si la température d'eau diminue à un certain point, l'alimentation sera automatiquement branchée pour recommencer le chauffage, et l'utilisation d'eau chaude ne sera pas interrompue. Si le rechauffeur est automatiquement arrêté, l'indicateur de chauffage s'éteindra.

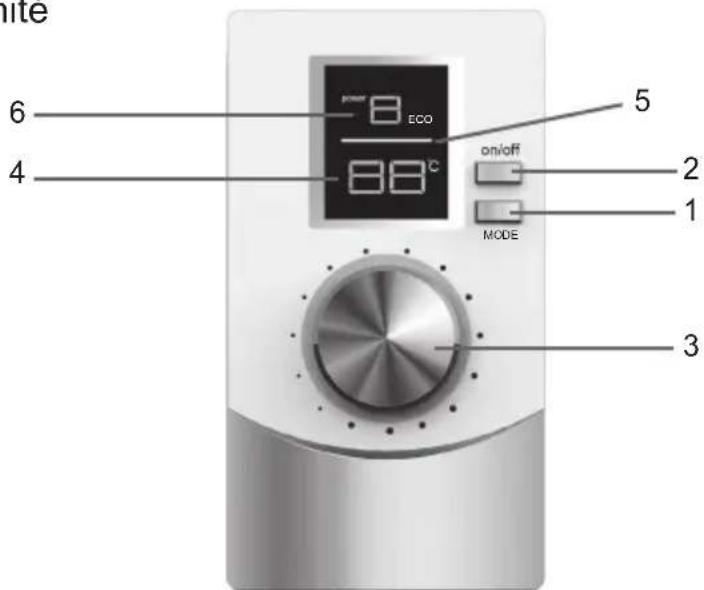

4. Opération de l'Unité

① Le bouton « 1 » est pour le commutateur de fréquence. Lorsque vous appuyez sur la première touche, l'écran « 4 » affiche l'option des six fréquences. (le numéro d'index « 1 » signifie 1200W, le numéro d'index « 2 » signifie 2000W, le numéro d'index « 3 » signifie le mode intelligent d'économie d'énergie, le numéro d'index « 4 » signifie le mode d'économie d'énergie, le numéro d'index « 5 » signifie le mode de stérisisation à haute température, le numéro d'index « H » signifie le mode de réservation.) le numéro de sixdisplay sera affché en allers et retours

② Le bouton « 2 » est le bouton ON/OFF, si on le presse, le rechauffeur d'eau commence à fonctionner et l'écran sera allumé. Si on le presse de nouveau, l'électricité sera coupée et l'écran sera éteint.

③ « 3 » désigne le bouton de réglage de la température avec boucle de 360^ . La température augmente en rotation dans le sens horaire et diminue en sens antihoraire. Pendant la rotation, l'écran “4” change en conséquence. Lorsque le réglage de la température répond aux exigences des clients, arrêtier la rotation et afficher l'écran « 4 » clignotera pendant environ 3 secondes, ce qui signifie que la température a été réglée avec succès. ÀpRES le clignotement, la valeur 4 de l'écran d'affichage revient à la température interne actuelle du chauffe-eau. ÀpRES le mode de contrôle intelligent d'économie d'énergie, le bouton ne peut pas être régled. Lorsque vous entrez en mode rendez-vous, le bouton permet de régler l'heure du rendez-vous.

④ "6" est pour l'affichage de fréquence.

Si le chiffre " 1" sort, cela signifie 1200W (un seul réservoir chauffe) ;

Si le numero "2" sort, cela signifie 2000W (les deux réservoirs interieurs ont ete chauffes); Si le chiffre " 3" apparait, esta signifie que le mode de controle intelligent d'economie d'energie, la tempereature de I'eau est automatquement changee. L'appareil permet de reduire la consommation d'electricite de l'utiliseur, ce qui permet de minimiser la perte de chaleur et de maximiser les economies d'energie.

Cette fonction est activée manuellement, L'utilisateur peut appuyer sur le bouton MODE trois fois à 0 heures locale pour démarrer la fonction de commande intelligente et étalonnner l'heure et la consommation d'eau chaude;

Si le chiffre " 4" apparait,ILA signifie que le mode ECO.,la tempereature est reglee sur 55 et ne peut pas etre ajustee;

Si le chiffre " 5" apparait, cela signifie un mode de sterilisation à haute température, la température de réglage fixe est de 80 degrés, et le chauffage commence lorsque la température est inférieure à cette température. La température de chauffage se maintain à 80 degrés, pendant 5 minutes, puis quitter la bacteriostasie et revenir au mode par défaut ;

Si le nombre "6" apparait, cela signifie que le mode de réservation. Introduction de la fonction : lorsque le mode est selectionné comme 6, le tube numérique au-dessus de l'écran s'allume comme "6". Le système entre en mode de réglage de l'heure de rendez-vous, l'écran numérique affiche l'heure du rendez-vous, la plage de réglage est de 2 à 23, le bouton ajuste l'heure de réglage et entre en mode de rendez-vous après avoir clignoté pendant trois secondes, à ce moment-là le bouton peut régler la température, le rendez-vous est de sortir deux heures à l'avance et de se réchauffer.

⑤ Les « 5 » « 6 » peut permettre de savoir l'état de chauffage. Levoyant « 5 » va s'allumer si la puissance est branchée. Levoyant « 6 » clignotera si le mode d'économie énergique de contrôle intelligent est démarré. Selon la température régée, levoyant « 5 » sera affché en rouge, ce qui signifie que le réchauffeur d'eau est chauffé. Une fois que la température de réchauffeur d'eau atteint la valeur régée, levoyant « 5 » sera affché en blanc, ce qui signifie que le réchauffeur d'eau entre dans l'état de maintainen de la température.
⑥ « 4 » peut afficher la température actuelle d'eau interne ainsi que la température régée. Si personne n'opère le réchauffeur d'eau, la valeur sur l'écran d'affichage « 4 » désigne la température actuelle. À travers la rotation des poignées « 3 » et « 4 », les valeurs changeront en conséquence (à savoir le processus de réglage de température), lorsque le réglage de température est achevé, la valeur sur « 4 » returnera à la température actuelle du réchauffeur d'eau interne.

Attentions

1. La prise de puissance doit être mise à la terre de manière fiable. Le courant nominal de la prise ne peut pas être inférieur à 10A. La prise et la fiche doivent être sèches pour prévenir la fuite électrique. Inspectez frequentlyment si les fiches sont bien insérées dans la prise. La méthode d'inspection est comme suit : insérez la fiche d'alimentation dans la prise, après l'utilisation de trente minutes, arrêtez l'unité et extrayez la fiche, et inspectez la fiche au cas où elle vous brûlerait la main. Si la température dépasse 50^ , veuillez insérer dans une autre prise pour éviter l'endommagement de la fiche, sinon, l'incendie ou autre accident personnel peut se produit.
2. Pour les places ou le mur où l'eau peut repandre, la hauteur d'installation de la prise ne peut pas etre moins de 1,8m.
3. Le mur destiné à l'installation du réchauffeur d'eau électrique doit être capable de supporter le poids égal au double du poids total du réchauffeur pleinement rempli d'eau sans distorsion ou fissure. Sinon, les autres mesures de renforcement doivent être adoptées.

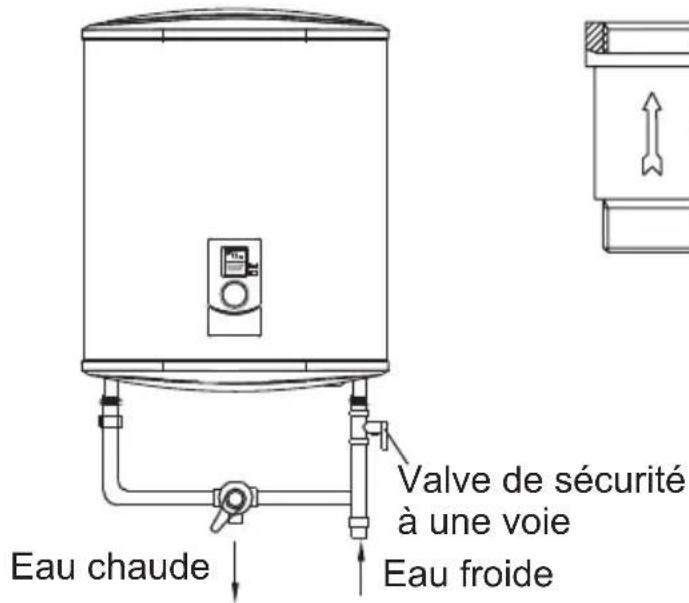

4. La valve de sécurité à une voie attachée à la machine doit être installée à l'entrée d'eau froide de la machine (voir la Figure 6).

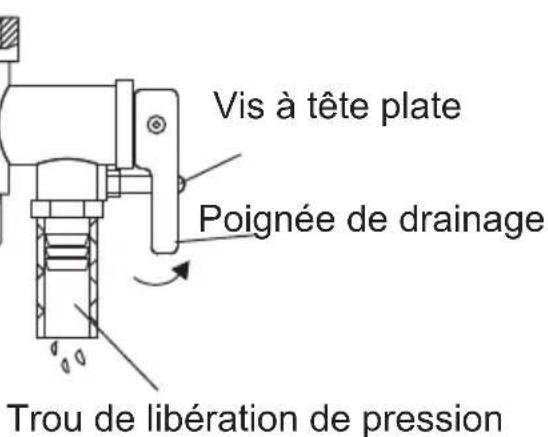

(Fig.6)

1. Pour la première utilisation (ou la première utilisation après la maintenance ou le nettoyage), le rechauffeur ne peut pas etre demarré avant le remplissage plein d'eau. Lors du remplissage d'eau, au moins une des valves de sortie à la sortie du rechauffeur doit etre ouverte pour evacuer l'air. Cette valve peut etre fermée après que I'eau dans le rechauffeur est pleine.
2. Pendant le chauffage, il y a peut-être les gouttes d'eau qui tombent du trou de libération de pression de la valve de sécurité à une voie. C'est un phénomène normal. Si la fuite d'eau est grave, veuillez contacter le personnel professionnel de maintenance pour réparation. Ce trou de libération de pression doit, sous aucune circonstance, être bloqué; sinon, le rechauffeur peut être endommagé, et les accidents de sécurité peuvent se produit.
3. Le tuyau de drainage connecté au trou de libération de pression doit s'incliner vers le bas.
4. Comme la température d'eau dans le rechauffeur peut atteindre 75^ , l'eau chaude ne peut pas être exposée à une personne lorsqu'il est initialement utilisé. Ajustez l'eau à une température raisonnable pour éviter la brûlure.
5. Dans le but de purger l'eau dans le recipient interne, l'eau peut être purgé à partir de l'orifice de sortie (tournez la vis à tête plate de l'orifice de sortie), ou à travers la valve de sécurité à une voie (tournez la vis à tête plate de la valve de sécurité à une voie, et soulevez la poignée de drainage).
6. Si la corde flexible d'alimentation est endommagée, la corde spéciale d'alimentation fournie par le fabricant doit être utilisée, et le remplacement doit être effectué par un personnel professionnel de maintenance.
7. Si toute partie ou composant du réchauffeur d'eau électrique est endommagé, veuillez contacter le personnel professionnel de maintenance pour réparation tout en utilisant les pieces spéciales de rechange et les composants fournis par notre société.

Maintenance

1. Vérifiez fraisment la fiche d'alimentation et la prise pour s'assurer qu'elles sont en contact bon et friable et sont bien mises à la terre sans surchauffage.
2. Si le réchauffeur ne sera pas utilisé pendant une longue période, en particulier dans les régions avec température basse (moins de 0^ ), pour prévenir l'endommagement du réchauffeur en raison de l'eau gelée dans le recipient interne, l'eau dans le réchauffeur doit être purgée (référez-vous à l'Item 9, Cautions de ce manuel pour la méthode de drainage d'eau dans le recipient interne).
3. La dureté d'eau recommendée pour une performance ideale de travail du réchauffeur d'eau ne faut pas dépasser 120 mg/l de CaCo3 (Carbonate de Calcium). Si cette quantité est dépassée, il est recommandé d'utiliser les systèmes de détartrage alternatif (vous pouvez vérifier la dureté d'eau locale auprès de l'Autorité de l'Eau Locale de votre Mairie locale.) Tout défaut en raison des dépôts par la qualité d'eau ne sera pas couvert par la garantie.
4. Pour garantir la durée de vie longue et l'efficacité de votre réchauffeur d'eau, il est recommendé de nettoyer ses réservoirs internes et les dépôts dans les composants de chauffage de manière régulière.
5. Il est également recommendé de vérifier périodiquement l'anode de magnésium (au minimum une fois par an ou tous les six mois selon la durée d'eau).
6. Si l'anode de magnésium de votre réserve d'eau est usée en raison des dépôts causés par la qualité d'eau, le Service Àprous-vente doit la replacer par une nouvelle. Le coût des matériels du remplacement de l'anode de magnésium sera couvert dans la période de garantie, cependant, le frais de main-d'oeuvre ou services pour ce remplacement ne sera pas inclus.
7. Il est recommandé de nettoyer la surface du réchauffeur d'eau avec de l'eau savonneuse au lieu d'utiliser les produits abrasifs ou les solvants.
8. Pendant la période de garantie, la maintenance sera effectuee par le service après-vente du Bureau de Teka. Tout service effectuee par une autre personne autre que le service après-vente du Bureau de Teka sera

Types d'eau	mg/l	°fH	°dH	°eH
Eau douce	≤17	≤1.7	≤0.95	≤1.19
Eau légèrement dure	≤60	≤6.0	≤3.35	≤4.20
Eau modérément dure	≤120	≤12.0	≤6.70	≤8.39
Eau dure	≤180	≤18.0	≤10.05	≤12.59
Eau très dure	>180	>18.0	>10.05	>12.59

Défaillances Causes Traitément
Levoyant dechauffage s'éteint.	Défaillances du contrôleur detempérature.	Contactez le personnelprofessionnel pour réparation.
Aucune eau sort de alsorting d'eau chaude.	1.L'alimentation d'eau courante est coupée.2.La pression hydraulique est trop BASSE.3.La valve d'entrée d'eau courante est fermée.	1. Attendez le rétablissement de l'alimentation d'eau courante.2. Utilisez de nouveau le réchauffeur lorsque la pression hydraulique augmente.3.Ouvrez la valve d'entrée d'eau courante.
La température d'eauest trop élevé.	Défaillances du système de contrôle de température.	Contactez le personnelprofessionnel pour réparation.
Fuite d'eau	Problème d'étanchéité dujoint de chaque tuyau.	Scellez les joints.

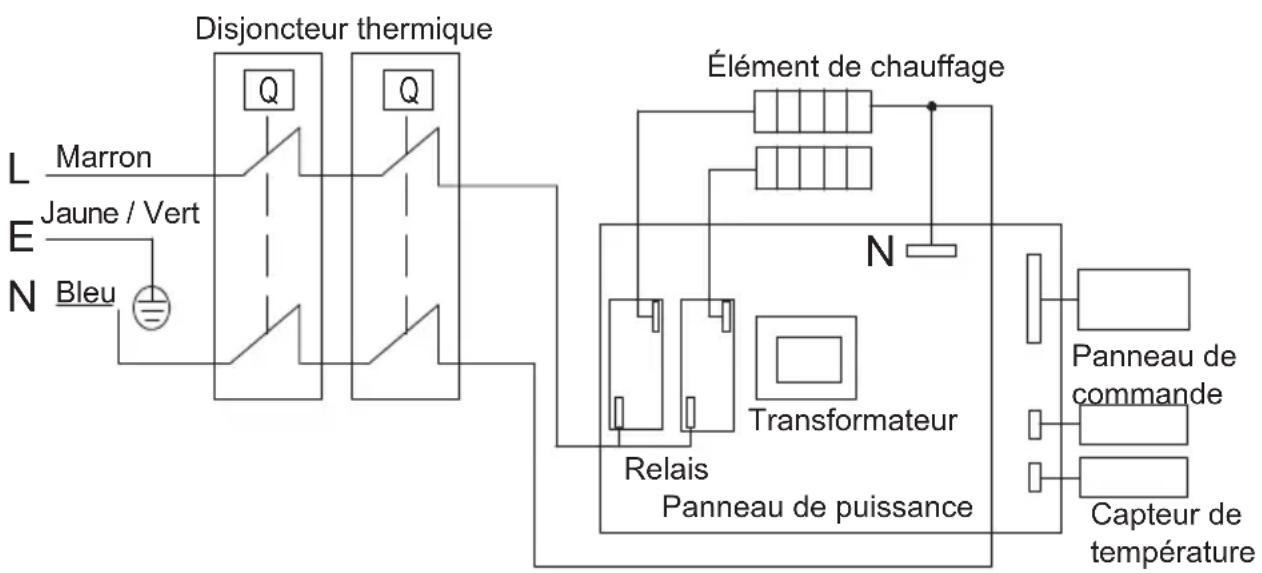

Scheme de câblage

Information du produit avec la réglementation européen

Le réchauffeur d'eau de stockage EWH 50 D SLIM de la société TEKA

Industrial, S.A. a été testé avec un profil de charge déclaré de taille « M »

Ce produit satisfait et correspond aux exigences des normes du règlement de commission (N° 814/2013) pour réchauffeur d'eau de stockage et a atteint une efficacité énergique de chauffage d'eau de _wh = 41% .

Ce qui correspond à la classe « B » d'efficacité de chauffage d'eau

En conformité avec l'Annexe II Classes d'Efficacité Énergique article 1 du règlement de commission (N° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de commission (N° 812/2013 et 814/2019) est seulement une partie de

l'évaluation de conformité pour obtenir l'ErP-Étiquette.

Consommation électrique Q_elec , efficacité énergique de chauffage d'eau nwh et eau mixte à 40^ (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	21.5	%
Coefficient de conversion	CC	2.5
Énergie de référence	Qref	5.845	kWh
Contenu énergétique utile	QH2O	7.318	kWh
Rapport de correction de la référence et de l'énergie utile	Qef/QH2O	0.799	kWh
Consommation quotidienne d'électricité (mesurée)	Qtest_elec	7.143	kWh
Température de l'eau au début du cycle de mesure 24h	T3	72.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	69.9	°C
Volume de stockage	Mact	47	kg
Volume de stockage	Cact	47	L
Consommation d'électricité quotidienne (corrigée)	Qelec	8.829	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Qreference,H2O	26.012	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Qsmart,H2O	23.898	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Qelec,week,smart	29.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Qelec,week	36.980	kWh
Efficacité énergétique du chauffage de l'eau	ηwh	41.3	%
Consommation annuelle d'électricité	AEC	1243	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	Tset	63.6	°C
Température moyenne de l'eau froide d'entrée	θt	11.1	°C
Valeur normalisée de la température moyenne	θp	60.6	°C
Volume calculé qui a fouri de l'eau chaude d'au moins 40 °C	V40	76	L

Le réchauffeur d'eau de stockage EWH 80 D SLIM de la société TEKA Industrial, S.A. a été testé avec un profil de charge déclaré de taille « M » Ce produit satisfait et correspond aux exigences des normes du règlement de commission (N° 814/2013) pour réchauffeur d'eau de stockage et a atteint une efficacité energique de chauffage d'eau de _wh = 39% .

Ce qui correspond à la classe « B » d'efficacité de chauffage d'eau En conformité avec l'Annexe II Classes d'Efficacité Énergique article 1 du règlement de commission (N° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de commission (N° 812/2013 et 814/2019) est seulement une partie de l'évaluation de conformité pour obtenir l'ErP-Étiquette.

Consommation électrique Q_elec , efficacité énergique de chauffage d'eau nwh et eau mixte à 40^ (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	38.1	%
Coefficient de conversion	CC	2.5
Énergie de référence	Qref	5.845	kWh
Contenu énergétique utile	QH2O	8.5238	kWh
Rapport de correction de la référence et de l'énergie utile	Qref/QH2O	0.686	kWh
Consommation quotidienne d'électricité (mesurée)	Qtest_elec	14.177	kWh
Température de l'eau au début du cycle de mesure 24h	T3	71.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	70.6	°C
Volume de stockage	Mact	74	kg
Volume de stockage	Cact	74	L
Consommation d'électricité quotidienne (corrigée)	Qelec	9.745	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Qreference,H2O	32.610	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Qsmart,H2O	27.109	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Qelec,week,smart	35.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Qelec,week	56.580	kWh
Efficacité énergétique du chauffage de l'eau	ηwh	39.0	%
Consommation annuelle d'électricité	AEC	1316	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	Tset	64.7	°C
Température moyenne de l'eau froide d'entrée	θc	10.6	°C
Valeur normalisée de la température moyenne	θp	59	°C
Volume calculé qui a fouri de l'eau chaude d'au moins 40 °C	V40	108	L

DESCRIPTION DE I'ANNEXE I

(1) nom de fournisseur ou marque commerciale
(2) identifiant du modele du fournisseur
(3) le profil de charge déclaré, exprime par la lecture appropriée et l'usage type conformément au Tableau 3 de l'Annexe VII
(4) la classe d'efficacité énergique de chauffage d'eau du réseau, déterminée en conformité avec le point 1 de l'Annexe II
(5) l'efficacité énergique de chauffage d'eau en %, arrondi à l'entier le plus proche
(6) la consommation électrique annuelle en KWh en terme de l'énergie finale et/ou la consommation annuelle de carburant en GJ en terme de GCV, arrondie à l'entier le plus proche et calculée selon le point 4 de l'Annexe VIII
(7) réglages de température de thermostat du réchauffeur d'eau, comme placés sur le marché
(8) la consommation électrique Quotidienne Qelec en KWh, arrondie à trois décimales
(9) le profil de charge déclaré, exprime par la lecture appropriée conformément au tableau 1 de cette Annexe
(10) l'eau mixte à 40^ V40 en litres, arrondie à l'entier le plus proche
(11) température maximum du thermostat
(12) « en dehors du mode-boîte » est la condition de fonctionnement standard, configuration ou mode régé par le fabricant au niveau de l'usine, pour activer immédiatement après l'installation de l'appareil, adaptable pour l'utilisation normale par l'utilisateur terminal en conformité avec le mode d'ouverture d'eau pour lequel le produit a été conçu et commercialisé
(13) l'efficacité énergique de chauffage d'eau en %, arrondie à une place décimale
(14) Toutes les précautions spécifiques pour l'assemblage, l'installation et la maintenance sont décrites dans les instructions d'opération et d'installation. Lisez et suivez les instructions d'opération et d'installation.
(15) Toutes les données inclues dans l'information du produit sont déterminées par l'application des specifications des directives Européennes pertinentes. Les différences par rapport aux informations sur les produits figurant ailleurs peuvent entrainer les différentes conditions de test. Seulement les données convenues dans l'information du produit sont applicables et valides.

1

（1）

2

L 3)

7 3 JgJg j

2 1 a bll g g g g g g g g g g g g g g g g g g g g g g g g g g g

C 5

ggl ggl glgll aal lglw ygwl g ygwl ygwl (6)

y 1 y

8 4

gss ggs gss slll jolj 7

Jj1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Jgdlg 10000000000000000000000000000000000000000000000000000000000000000

1 1

10)

jlll jlll jlll (11)

ailll l 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 1

g g g g g g g g g g g g g g g g g g g g g g

iilll 1y paaal lall gai bai yllgaiall no sallpduu

gswll j ggs Ls

13)

14)

J 1

（15）

1iic 3i i 1i 1i 1i 1i 1i 1i 1i

Lilililb 111111111111111111

.
