UD301X - Convertisseur numérique-analogique TEAC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Convertisseur numérique/analogique haute fidélité, compatible avec les formats PCM jusqu'à 24 bits/192 kHz.
Connectivité	Entrées USB, optique et coaxiale, sorties RCA et XLR.
Utilisation	Idéal pour améliorer la qualité sonore des systèmes audio domestiques et des ordinateurs.
Maintenance	Nettoyage régulier avec un chiffon doux, éviter l'humidité excessive.
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter les environnements humides.
Informations générales	Dimensions compactes, design élégant, idéal pour les audiophiles.

FOIRE AUX QUESTIONS - UD301X TEAC

Comment connecter le TEAC UD301X à mon ordinateur ?

Utilisez un câble USB pour relier le TEAC UD301X à un port USB de votre ordinateur. Assurez-vous que le convertisseur est sous tension.

Le son ne sort pas. Que faire ?

Vérifiez que le TEAC UD301X est correctement connecté à vos enceintes ou à votre amplificateur. Assurez-vous également que le volume est réglé correctement et qu'aucune source audio n'est en sourdine.

Comment changer la source d'entrée sur le TEAC UD301X ?

Utilisez le bouton de sélection d'entrée sur le panneau avant pour choisir entre les différentes sources disponibles, comme USB, optique ou coaxial.

Le TEAC UD301X fonctionne-t-il avec un smartphone ?

Oui, vous pouvez le connecter à votre smartphone via un câble USB OTG. Assurez-vous que votre smartphone est compatible avec la sortie audio USB.

Le TEAC UD301X prend-il en charge les fichiers audio haute résolution ?

Oui, le TEAC UD301X prend en charge les fichiers audio haute résolution jusqu'à 32 bits/384 kHz via USB, ainsi que DSD jusqu'à 11,2 MHz.

Comment réinitialiser le TEAC UD301X aux paramètres d'usine ?

Débranchez le TEAC UD301X, puis maintenez enfoncé le bouton de mise sous tension tout en le rebranchant. Relâchez le bouton après quelques secondes pour réinitialiser.

Y a-t-il des pilotes nécessaires pour utiliser le TEAC UD301X ?

Pour la plupart des systèmes d'exploitation modernes, aucun pilote n'est nécessaire. Cependant, pour les utilisateurs de Windows, il est recommandé de télécharger les pilotes spécifiques à partir du site Web de TEAC.

Que faire si le TEAC UD301X chauffe pendant l'utilisation ?

Il est normal que le convertisseur chauffe légèrement. Assurez-vous qu'il est placé dans un endroit bien ventilé. Si la chaleur devient excessive, éteignez-le et laissez-le refroidir.

Comment savoir si le TEAC UD301X est en mode de veille ?

Le TEAC UD301X est en mode de veille lorsque le voyant LED est éteint. Appuyez sur le bouton de mise sous tension pour le réactiver.

Le TEAC UD301X est-il compatible avec les systèmes d'exploitation Linux ?

Oui, le TEAC UD301X est généralement compatible avec les systèmes d'exploitation Linux, mais vous devrez peut-être configurer les paramètres audio dans votre distribution.

MODE D'EMPLOI UD301X TEAC

Contenu de l'emballage .....20

Utilisation du site mondial TEAC ... 20

Avant l'utilisation 21

Branchements....22

Présentation de la face avant.....24

Lecture 25

Lecture de musique sur

un ordinateur 26

Fonction d'économie automatique

d'énergie....28

Fonction de conversion

ascendante....28

Guide de dépannage....29

Caractéristiques techniques.....30

MANUAL DEL USUARIO

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD 32

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

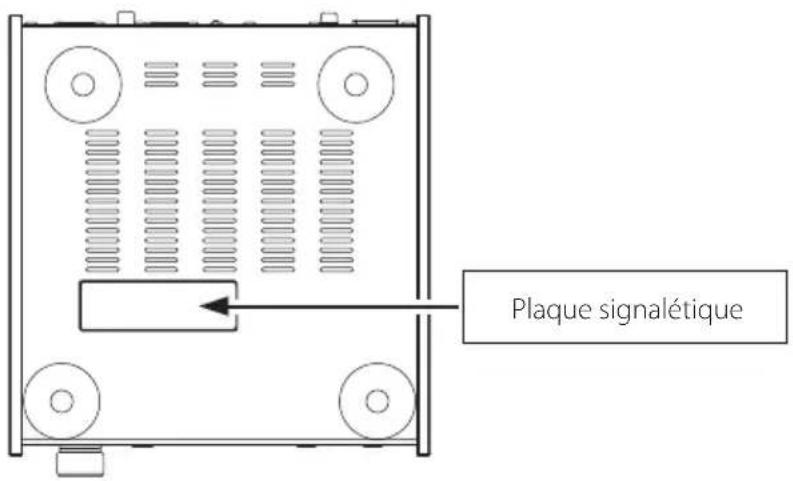

La plaque signalétique se trouve sous l'unité comme représenté ci-dessous.

Plaque signalétique

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle sur roues barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers.
e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.
d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle sur roues barrée d'une croix, indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.
Si une pile ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure Pb, Hg, Cd (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole de poubelle sur roues barrée d'une croix.
e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Par la présente, TEAC Corporation déclare que le produit est en conformité avec les exigences des directives européennes et des réglementations de la Commission.

Contenu de l'emballage

Si un des articles suivants manque ou est endommagé, contactez votre revendeur.

Cordon d'alimentation × 1

Mode d'emploi comprenant la garantie (ce document) × 1

- Voir page 46 pour des informations sur la garantie.

Utilisation du site mondial TEAC

Vous pouvez télécharger les pilotes dédiés nécessaires à cette unité depuis le site mondial TEAC :

http://teac-global.com/

1) Allez sur le site mondial TEAC.
2) Dans la section TEAC Downloads (téléchargements TEAC), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

NOTE

Si la langue désirée n'apparaît pas, cliquez sur Other Languages (autres langues).

3) Cliquez sur le nom du produit dans la section « Products » (produits) pour les utilisateurs en Europe ou « Search by Model Name » (Recherche par nom de modèle) pour les utilisateurs en Amérique du Nord ou dans les zones autres que celles mentionnées ci-dessus afin d'ouvrir la page Downloads (téléchargements) pour ce produit.

4) Sélectionnez et téléchargez les pilotes dédiés qui sont nécessaires.

Avant l'utilisation

ATTENTION

Emplacement de l'unité

- Évitez de la placer dans des environnements soumis à de hautes températures comme en exposition directe aux rayons solaires ou près d'une source de chaleur. Ne placez pas non plus l'unité sur un amplificateur ou tout autre dispositif dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.

Précautions concernant l'emplacement

• Ne posez rien sur l'unité.
• Évitez d'exposer l'unité directement au soleil et de la placer près d'une quelconque source de chaleur telle qu'un radiateur, une bouche de chauffage, une cheminée ou un amplificateur. De plus, évitez les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• Ne déplacez pas l'unité durant l'utilisation.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• Comme il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous posez cette unité, positionnez-la pour qu'elle soit au moins à 5 cm des murs et autres appareils afin de permettre une bonne dissipation thermique. Si vous l'installez dans un rack, laissez au moins 5 cm de libre au-dessus de l'unité et 10 cm derrière elle.
• N'ouvrez pas le boîtier de l'unité car cela pourrait endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.
• Pour débrancher le cordon d'alimentation de la prise secteur, saisissez toujours la fiche, ne tirez jamais sur le cordon.
• Si on allume un téléviseur alors que cette unité est en service, des parasites peuvent apparaître sur l'écran du téléviseur en fonction de la

fréquence de la télédiffusion. Ce n'est pas un mauvais fonctionnement de l'unité ni du téléviseur. Si cela se produit, mettez l'unité en veille.

Maintenance

Si la surface de l'unité devient sale, essuyez-la avec un chiffon doux ou utilisez un détergent liquide léger dilué. N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.

Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

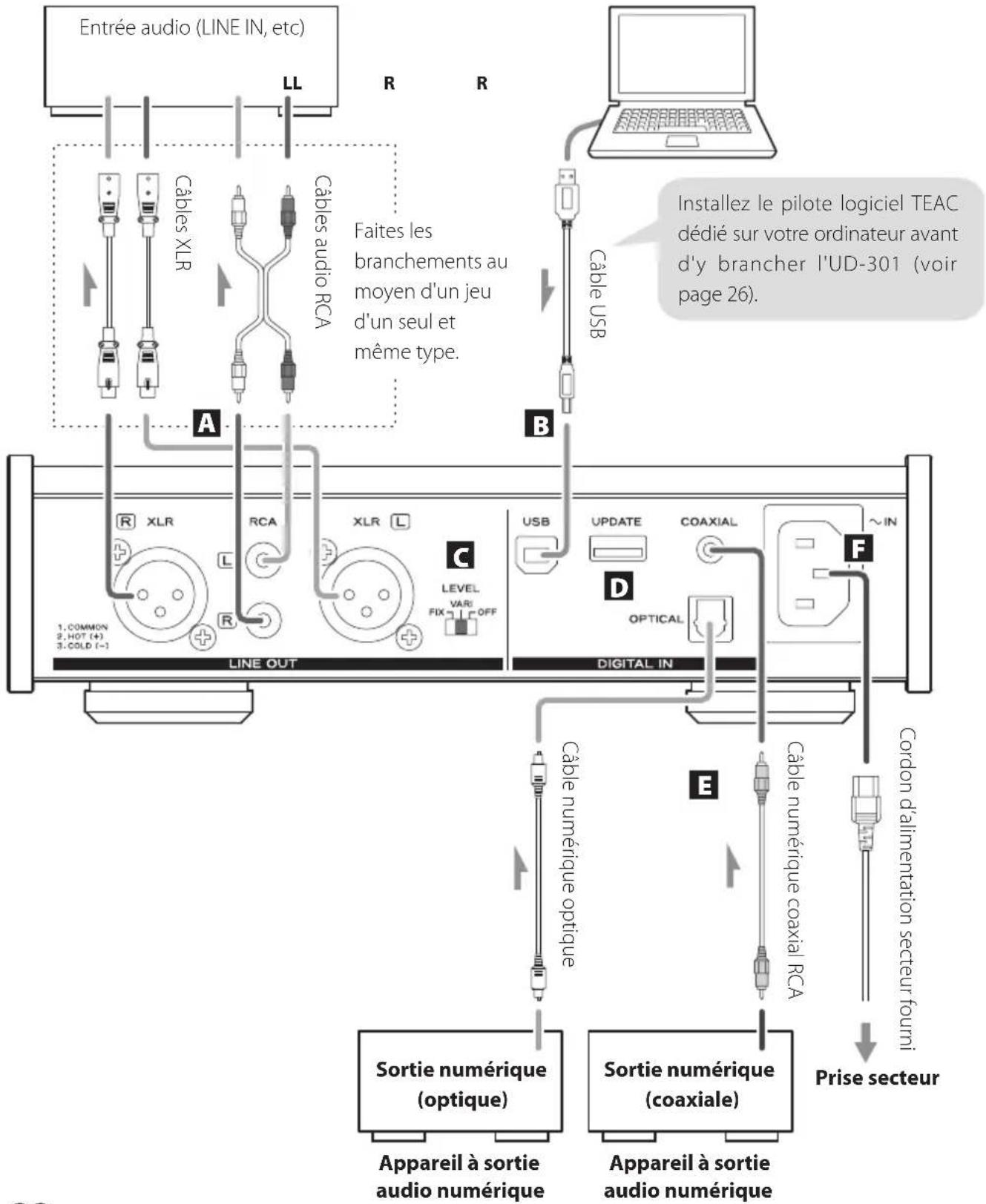

Branchements

One fois les branchements faits, raccordez la fiche du cordon d'alimentation à une prise secteur.

• Lisez les modes d'emploi de tous les appareils que vous comptez employer avec cette unité.
• Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles de connexion.
• Assurez-vous que chaque fiche est bien enfoncée.

Amplificateur stéréo ou enceintes amplifiées

A Prises de sortie audio analogique

Utilisez-les pour la sortie de deux canaux d'audio analogique. Reliez les prises XLR ou RCA à un amplificateur stéréo ou à des enceintes amplifiées.

Utilisez des câbles du commerce.

XLR : câbles XLR symétriques

RCA : câbles audio RCA

Reliez la prise R de cette unité à la prise droite (R) de l'amplificateur et la prise L de cette unité à la prise gauche (L) de l'amplificateur.

B Port d'entrée USB

Raccordez-le au port USB d'un ordinateur pour recevoir de l'audio numérique de ce dernier. Utilisez un câble USB du commerce.

- Si vous utilisez un ordinateur sous Windows, vous devez installer le pilote dédié sur celui-ci avant de le brancher à cette unité (voir page 26). Si vous utilisez un ordinateur Macintosh, vous n'avez pas à installer de pilote.

C Sélecteur de niveau de sortie (LEVEL)

Règle le niveau de sortie audio par les prises de sortie audio analogique.

FIX : le niveau de volume produit est toujours maximal. Utilisez ce réglage lorsque vous souhaitez utiliser l'amplificateur connecté pour régler le volume. L'audio sera produit par les prises de sortie audio analogique même si un casque est branché.

VARI : le niveau de sortie peut être réglé avec le bouton VOLUME en face avant de l'unité. Utilisez ce réglage si vous souhaitez utiliser cette unité pour régler le volume. L'audio ne sera pas produit par les prises de sortie audio analogique si un casque est branché.

OFF : le son ne sort jamais par les prises de sortie audio analogique.

- Quel que soit le réglage du sélecteur LEVEL, le bouton VOLUME de la face avant de l'unité contrôle toujours le niveau de sortie casque.

D Connecteur de maintenance (UPDATE)

Ce connecteur sert uniquement à la maintenance. À moins d'y être invité par notre service après-vente, n'y branchez rien.

E Connecteurs d'entrée audio numérique

Reçoivent l'audio numérique. Raccordez-les aux prises de sortie audio numérique d'appareils à sortie audio numérique.

COAXIAL : câble numérique coaxial RCA

OPTICAL : câble numérique optique (TOS)

F Connecteur de cordon d'alimentation

Branchez le cordon d'alimentation fourni à son embase.

Une fois tous les autres branchements terminés, raccordez la fiche du cordon d'alimentation à une prise secteur.

Nutilisez aucun cordon d'alimentation autre que celui fourni avec cette unité. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique. Débranchez le cordon d'alimentation en cas de non utilisation de l'unité pendant plusieurs semaines.

Présentation de la face avant

ABCDEF TEAC Ø/1 USB COAXIAL OPTICAL INPUT AUDIO SIGNAL 44.1 48 88.2 96 176.4 192 (kHz) 2.8 5.6 (MHz) PHONES VOLUME MAX DSD Direct Stream Digital USB AUDIO DAC UD-301 MIN MAX

A Touche de veille/mise en marche ( ⏻/l )

Appuyez sur cette touche pour mettre l'unité en marche ou en veille (Standby). Le témoin bleu s'allume quand l'unité est en marche.

- Quand cette unité est en mode de veille, elle consomme toujours de l'énergie, c'est la raison pour laquelle le terme de « Standby » ou « mode de veille » est utilisé au lieu de « éteinte » ou « off ».

B Touche de source

Chaque fois que l'on appuie sur cette touche, la source change.

C Voyants de source d'entrée

Le voyant de la source sélectionnée s'allume.

Ces voyants clignotent lorsque le signal d'entrée n'est pas un signal audio numérique ou est un signal audio numérique d'un format autre que PCM ou DSD (tel que Dolby Digital, dts ou AAC).

D Voyants de fréquence d'échantillonnage

Ils indiquent la fréquence d'échantillonnage du signal audio numérique entrant.

Quand un signal entrant est verrouillé, le voyant de sa fréquence d'échantillonnage est allumé. Ces voyants clignotent s'il n'y a pas de signal entrant ou si le signal entrant n'est pas verrouillé.

NOTE

Si la fréquence d'échantillonnage du signal entrant est de 32 kHz, aucun témoin de fréquence ne s'allume, au contraire du voyant d'entrée.

E Prise casque (PHONES)

Branchez ici un casque à fiche jack 6,35 mm stéréo standard.

F Bouton VOLUME

Quand le sélecteur LEVEL est réglé sur VARI, vous pouvez utiliser ce bouton pour contrôler le niveau de la sortie audio par les prises de sortie audio analogique (voir page 23).

Si un casque est branché, ce bouton règle aussi le volume du casque.

Veillez bien à ramener le bouton VOLUME sur MIN avant de mettre le casque. Ne mettez pas l'unité sous tension ni en veille et ne branchez/débranchez pas le casque alors que vous le portez. Cela pourrait entraîner un son fort et soudain présentant un risque pour l'audition.

Lecture

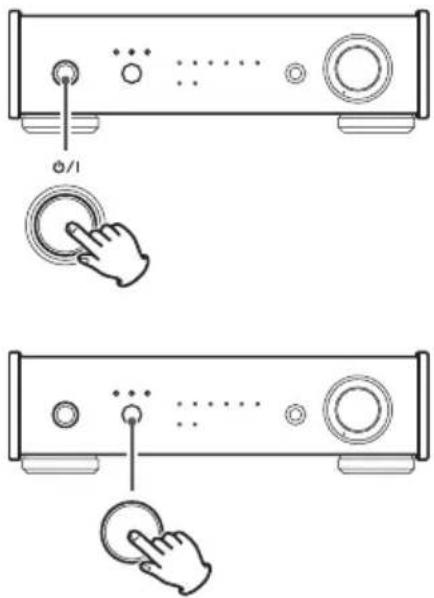

1 Appuyez sur la touche ⏻/I pour allumer l'unité.

ATTENTION

Si vous utilisez cette unité (comme un préampli) connectée à un amplificateur de puissance, réglez toujours le sélecteur LEVEL sur VARI et ramenez le bouton de volume au minimum avant d'allumer l'amplificateur. Si l'amplificateur connecté est allumé alors que le sélecteur LEVEL est sur un autre réglage, cela peut entraîner un bruit fort et soudain risquant d'endommager les enceintes, d'altérer l'audition et de causer d'autres problèmes.

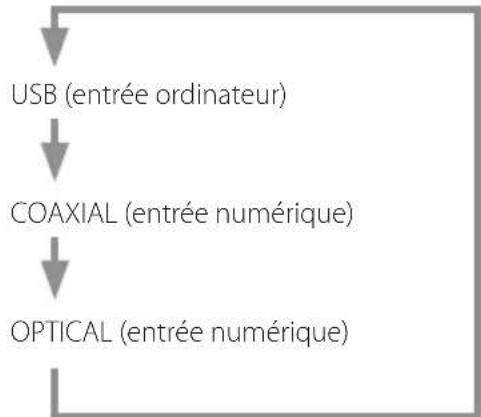

2 Appuyez sur la touche de source pour choisir la source d'entrée.

Appuyez plusieurs fois sur la touche de source pour passer en revue les entrées dans l'ordre suivant.

Les voyants s'allument pour la source sélectionnée et la fréquence d'échantillonnage d'entrée.

• Les voyants de source d'entrée clignotent lorsque le signal d'entrée est un signal audio numérique d'un format autre que PCM ou DSD (tel que Dolby Digital, dts ou AAC). Si c'est le cas, vérifiez que l'appareil à sortie audio numérique connecté a un réglage « PCM » pour le format de sortie numérique. Reportez-vous au mode d'emploi de cet appareil pour effectuer ce réglage.
• Le voyant de fréquence clignote quand il n'y a pas de signal entrant ou quand ce dernier ne peut pas être verrouillé.
• Si la fréquence d'échantillonnage du signal entrant est de 32 kHz, aucun voyant de fréquence ne s'allume, au contraire du voyant d'entrée.
• Si vous utilisez un ordinateur sous Windows connecté à cette unité par un câble USB, vous devez installer le pilote dédié sur cet ordinateur afin de lire les fichiers audio au travers de cette unité (voir page 26).

3 Lancez la lecture sur l'appareil source connecté.

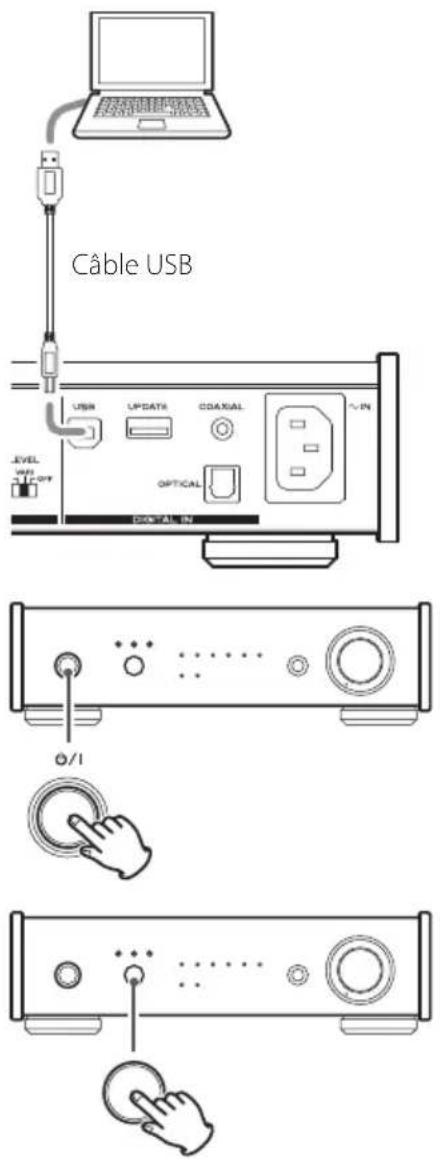

Lecture de musique sur un ordinateur

Installation du pilote sur un ordinateur

Avec Mac OS X

Cette unité peut être utilisée avec les systèmes d'exploitation Mac suivants.

Mac OS X 10.6.4 (Snow Leopard) ou ultérieur

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

(À partir de mars 2014)

- Cette unité fonctionnera avec le pilote standard du système d'exploitation (OS) Mac, donc il n'y a pas besoin d'installer un pilote spécial.

Avec Windows

Installation du pilote sur l'ordinateur

Pour lire au travers de cette unité des fichiers audio stockés sur un ordinateur sous Windows, vous devez au préalable installer un pilote dédié sur l'ordinateur. Téléchargez le pilote dédié depuis le site mondial TEAC :

http://teac-global.com/

Cette unité peut être utilisée avec les systèmes d'exploitation Windows suivants.

Windows XP (32 bits)

Windows Vista (32/64 bits)

Windows 7 (32/64 bits)

Windows 8 (32/64 bits)

Windows 8.1 (32/64 bits)

Le fonctionnement avec d'autres systèmes d'exploitation n'est pas garantie.

ATTENTION

Installez le pilote logiciel dédié avant de brancher l'ordinateur à cette unité au moyen d'un câble USB.

Si un ordinateur est connecté à cette unité avant que le pilote ne soit installé, le bon fonctionnement ne sera pas possible. De plus, après avoir fait cela, la bonne installation du pilote peut ne plus être possible. Enfin, si vous utilisez Windows XP, l'ordinateur peut commencer à fonctionner beaucoup plus lentement et nécessiter un redémarrage.

Pour des instructions sur les procédures d'installation des pilotes, veuillez accéder à la page Downloads (téléchargements) du site mondial TEAC (http://teac-global.com/).

Selon la combinaison ordinateur et logiciel, un bon fonctionnement peut ne pas être possible même avec les systèmes d'exploitation ci-dessus.

À propos du mode de transmission

Cette unité se connecte en mode asynchrone haute vitesse.

Les fréquences d'échantillonnage PCM transmissibles sont 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz.

Les DSD 2,8 MHz et 5,6 MHz sont également pris en charge.

Quand la connexion est correcte, vous pouvez sélectionner « TEAC USB AUDIO DEVICE » comme sortie audio sur l'ordinateur.

En mode asynchrone, les données audio envoyées depuis l'ordinateur sont traitées au moyen de l'horloge de cette unité, ce qui réduit la gigue de transmission des données.

Téléchargement de l'application TEAC HR Audio Player

Si nécessaire, vous pouvez télécharger gratuitement notre application TEAC HR Audio Player, qui lit les fichiers DSD, sur le site mondial TEAC (des versions pour Mac et Windows sont disponibles).

http://teac-global.com/

Lecture de fichiers musicaux conservés dans l'ordinateur

1 Branchez l'unité à l'ordinateur à l'aide d'un câble USB.

• Pour utiliser un ordinateur sous Windows, vous devez au préalable installer le pilote dédié (voir page 26).
• Utilisez un câble dont le connecteur correspond au port USB de l'unité.

2 Mettez l'ordinateur sous tension.

- Vérifiez que l'ordinateur a correctement démarré.

3 Appuyez sur la touche ⏻/l pour allumer l'unité.

4 Appuyez plusieurs fois sur la touche de source pour sélectionner « USB ».

5 Lancez la lecture d'un fichier musical sur l'ordinateur.

Pour la meilleure qualité audio, si vous pouvez régler le volume depuis l'ordinateur, réglez-le à son niveau maximal et utilisez le bouton VOLUME de cette unité pour régler le niveau final.

- Si vous utilisez l'application TEAC HR Audio Player, le volume ne peut pas être réglé depuis l'ordinateur.

Ramenez le bouton VOLUME de cette unité sur MIN avant de lancer la lecture. Puis montez-le progressivement.

Câble USB USB UPDATE COAXIAL OPTICAL CONTROL IN LEVEL +/- OFF 0/1

- L'ordinateur et cette unité ne peuvent pas se contrôler l'un l'autre.

- Lors de la lecture d'un fichier musical à l'aide de la connexion USB, n'essayez aucune des opérations suivantes. Cela pourrait entraîner un comportement irrégulier de l'ordinateur. Arrêtez toujours le logiciel de lecture musicale sur votre ordinateur avant d'accomplir une des actions suivantes.

- Déconnexion du câble USB • Mise de l'unité en veille • Changement de la source d'entrée

- Lors de la lecture d'un fichier musical à l'aide de la connexion USB, les sons fonctionnels de l'ordinateur seront aussi reproduits par cette unité. Pour éviter cela, faites les réglages appropriés sur l'ordinateur.

- Si vous branchez cette unité à l'ordinateur ou si vous réglez son entrée sur « USB » après avoir lancé le logiciel de lecture musicale, les fichiers musicaux peuvent ne pas être lus correctement. Si cela se produit, faites redémarrer le logiciel de lecture musicale ou l'ordinateur.

Fonction d'économie automatique d'énergie

Cette unité a une fonction d'économie automatique d'énergie Donc, par défaut, l'unité passera automatiquement en mode d'économie d'énergie après 30 minutes sans aucune réception de signal d'entrée verrouillé (la consommation électrique dans ce mode de veille est de 0,5 W ou moins).

- La fonction d'économie automatique d'énergie est activée lorsque l'unité quitte l'usine.

Vérification du réglage d'économie automatique d'énergie

Si la fonction d'économie automatique d'énergie est désactivée, tous les voyants d'entrée s'allument temporairement lorsque l'unité est mise en marche.

Réglage de la fonction d'économie automatique d'énergie

Lorsque l'unité est en marche, maintenez la touche Ⓑ/1 pressée pendant cinq secondes jusqu'à ce que tous les voyants d'entrée s'allument ou s'éteignent.

Aucun voyant allumé : fonction d'économie automatique d'énergie activée

Tous les voyants allumés : fonction d'économie automatique d'énergie désactivée

Appuyez et maintenez

Fonction de conversion ascendante

Si vous utilisez une entrée numérique (USB*, optique ou coaxiale), la fonction de conversion ascendante peut être utilisée.

* L'audio DSD ne sera pas converti.

Maintenez pressée la touche de source durant environ cinq secondes jusqu'à ce que les voyants de fréquence d'échantillonnage s'allument comme suit.

Voyants 44.1 kHz et 48 kHz allumés : conversion ascendante désactivée

Voyants 44.1 kHz à 96 kHz allumés : conversion ascendante, réglage 1

Voyants 44.1 kHz à 192 kHz allumés : conversion ascendante, réglage 2

Appuyez et maintenez

Fréquence à l'entrée et après conversion ascendante

Fréquence d'entrée Réglage 1 Réglage 2
44,1 kHz 88,2 kHz 176,4 kHz
48 kHz 96 kHz 192 kHz
88,2 kHz Aucune conversion 176,4 kHz
96 kHz Aucune conversion 192 kHz

- Les fréquences de 176,4 kHz et plus ne seront pas converties à réception.

Voyants de fréquence d'échantillonnage durant la conversion ascendante

Quand la conversion ascendante est en service, deux voyants de fréquence d'échantillonnage sont allumés. Celui de gauche affiche la fréquence d'entrée et celui de droite la fréquence après conversion ascendante.

Guide de dépannage

Si vous rencontrez des problèmes avec l'unité, veuillez prendre un moment pour lire cette page avant de solliciter une réparation. Si le problème persiste, contactez le revendeur chez qui vous avez acheté le produit.

Général	Pas d'alimentation. Vérifiez le branchement à l'alimentation secteur. Si la source de courant est une prise commutée, assurez-vous que son interrupteur est bien enclenché.
	Aucun son ne sort des prises audio analogiques.	Le sélecteur LEVEL est-il réglé sur OFF ou VARI et le bouton VOLUME est-il tourné à fond vers MIN ?
Connexion à l'ordinateur	Cette unité n'est pas reconnue par un ordinateur.	Cette unité peut être connectée par USB et utilisée avec un ordinateur fonctionnant sous un des systèmes d'exploitation suivants.Microsoft WindowsWindows XP (32 bits), Windows Vista, Windows 7, Windows 8, Windows 8.1● Si vous utilisez un ordinateur sous Windows, un pilote dédié doit être installé (voir page 26).Macintosh AppleMac OS X 10.6.4 (Snow Leopard) ou ultérieurOS X Lion 10.7OS X Mountain Lion 10.8OS X Mavericks 10.9Le fonctionnement avec un ordinateur utilisant un autre système d'exploitation ne peut pas être garanti.
	Du bruit se produit. Si vous lancez une autre application durant la lecture d'un fichier audio, la charge imposée au processeur de l'ordinateur augmente et cela peut entraîner des sauts dans l'audio ou d'autres bruits. Ne lancez pas d'autres applications durant la lecture.
	Les fichiers musicaux ne peuvent pas être lus.	Branchez cette unité à l'ordinateur et réglez son entrée sur « USB » avant de lancer le lecteur audio logiciel.Si vous branchez cette unité à l'ordinateur ou si vous réglez son entrée sur « USB » après avoir lancé le logiciel de lecture musicale, les fichiers musicaux peuvent ne pas être lus correctement.

Comme cette unité utilise un microcontrôleur, du bruit ou d'autres interférences externes peuvent entraîner son mauvais fonctionnement. Si cela se produit, débranchez le cordon d'alimentation, attendez un instant puis rallumez pour relancer les opérations.

Caractéristiques techniques

Sortie audio analogique

Prises.... XLR (2 canaux) × 1 RCA (2 canaux) × 1

Impédance de sortie.... XLR: 200 Ω RCA : 100 Ω

Niveau maximal de sortie (1 kHz, pleine échelle, 10 kΩ) XLR (gain : 0 dB) : +14 dBu RCA : 2,0 Vrms

Réponse en fréquence....5 Hz à 55 kHz (-3 dB)*

Rapport signal/bruit (S/B)....105 dB

Distorsion harmonique totale....0,0015 % (1 kHz)* *À une fréquence d'échantillonnage de 192 kHz

Sortie casque

Type de connecteur .... jack 6,35 mm stéréo standard

Sortie maximale .... 100 mW + 100 mW (charge de 32 Ω avec distorsion de 0,1 %)

Impédance de charge nominale ..... 16 Ω à 600 Ω

Entrée audio numérique

Prise RCA × 1 ..... 0,5 Vc-c (impédance d'entrée 75 Ω)

Connecteur numérique optique × 1 -24,0 à -14,5 dBm en crête

Port USB (connecteur de type B)....USB 2.0

Fréquences d'échantillonnage prises en charge (PCM) en kHz 32 ^1) /44,1/48/88,2/96/176,4/192 ^2)

Résolution des données en bits.... 16/24/32 ^8

Fréquences d'échantillonnage prises en charge (DSD) 2,8/5,6 MHz (uniquement pour connexion par USB)

1) Si la fréquence d'échantillonnage du signal entrant est de 32 kHz, aucun voyant de fréquence ne s'allume, au contraire du voyant d'entrée.
2) Le maximum est de 96 kHz lors de l'utilisation de l'entrée numérique optique.
3) Uniquement pour l'entrée USB

Générales

Alimentation électrique

Modèle Europe....CA 230 V, 50 Hz

Modèle USA/Canada ....CA 120 V, 60 Hz

Consommation électrique

Modèle Europe....10 W

Modèle USA/Canada 13 W

Température de fonctionnement ..... +5 °C à +35 °C

Hygrométrie de fonctionnement .... 5 % à 85 %

(sans condensation)

Température de stockage....-20 °C à +55 °C

Accessoires

Cordon d'alimentation × 1

Mode d'emploi incluant la garantie (ce document) × 1

- Conception et caractéristiques techniques sont sujettes à modifications sans préavis.

- Le poids et les dimensions sont des valeurs approchées.

- Les illustrations peuvent légèrement différer des modèles de production.

In the United States/Canada/Aux États-Unis/Canada

Model/Modèle: UD-301

Serial No./N° de série

Owner's address/Adresse du propriétaire

Date of purchase/Date e l' cha ealer's name/Nom du détaillant

Owner's name/Nom du propriétaire

Dealer's address/Adresse du détaillant

Length of Warranty

Durée de la garantie

La garantie pièces et main d'œuvre sera valable un (1) an à compter de la date d'achat initial des produits non utilisés dans un but commercial. Pour les produits à utilisation commerciale, la garantie des têtes magnétiques et capteurs optiques est de quatre-vingt dix (90) jours, elle est d'un (1) an pour les autres pièces et quatre-vingt dix (90) jours pour la main d'œuvre.

Bénéficiaire de la garantie

Cette garantie n'est valable qu'aux États-Unis et au Canada, selon le pays d'achat initial, et ne s'applique qu'à l'acquéreur initial dans le pays d'achat.

Cette garantie n'est pas valable si le produit a été acheté auprès d'un revendeur non autorisé.

Ce qui n'est pas couvert par cette garantie

• Les dommages ou détériorations du boîtier externe.
• Les dommages résultant d'un accident, d'une mauvaise utilisation, d'un abus ou d'une négligence.
• Les dommages résultant du non-respect des instructions contenues dans le mode d'emploi du produit ou fournies avec le produit.
• Les dommages survenus durant le transport du produit (les réclamations doivent être adressées au transporteur).
• Les dommages résultant d'une réparation ou tentative de réparation effectuée par toute personne extérieure au service après-vente TEAC ou agréé par TEAC.
• Les dommages résultant d'une modification ou tentative de modification de produit non autorisée par TEAC.
• Les dommages résultant de causes autres que des défauts de produit, y compris le manque d'aptitude technique, de compétence ou d'expérience de l'utilisateur.
• Les dommages de toute unité ayant été modifiée ou dont le numéro de série a été effacé, modifié ou retiré.

Frais pris en charge par TEAC

TEAC prendra en charge tous les frais de pièces et main d'œuvre pour les articles couverts par la garantie. Les frais d'expédition sont évoqués dans la section suivante.

Comment obtenir une intervention sous garantie

Votre unité doit être réparée par un service après-vente agréé par TEAC dans le pays d'achat du produit. Si vous ne trouvez pas de service après-vente agréé dans votre région, veuillez contacter TEAC à l'adresse appropriée donnée à la fin de cette garantie. VEUILLEZ NE PAS RENVOYER VOTRE UNITÉ CHEZ TEAC SANS NOTRE AUTORISATION PRÉALABLE. Si le produit doit être renvoyé pour réparation, les frais d'expédition sont à votre charge. Toutefois, si les réparations nécessaires sont couvertes par la garantie, nous prendrons à notre charge les frais de retour vers toute destination dans le pays d'achat du produit. Lorsqu'une réparation sous garantie est requise, vous devez présenter comme preuve de couverture par la garantie la facture d'achat originale datée ou une autre preuve d'achat mentionnant le lieu et la date d'achat.

LIMITATION DES GARANTIES IMPLICITES

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA DURÉE DE CETTE GARANTIE.

EXCLUSION DE DOMMAGES

LA RESPONSABILITÉ DE TEAC VIS-À-VIS DE TOUT PRODUIT DÉFECTUEUX EST LIMITÉE À LA RÉPARATION OU AU REMPLACEMENT DU PRODUIT, AU GRÉ DE TEAC. TEAC NE POURRA ÊTRE TENU POUR RESPONSABLE DE QUELCONQUES DOMMAGES SE RAPPORTANT AU DÉRANGEMENT, À LA PERTE D'USAGE DU PRODUIT, À L'INTERRUPTION DE L'UTILISATION, AUX PERTES COMMERCIALES OU DE PROFITS, NI D'AUCUN AUTRE DOMMAGE, QU'IL SOIT ACCESSOIRE, INDIRECT, PUNITIF OU AUTRE.

CERTAINS ÉTATS OU PROVINCES N'AUTORISENT PAS DE LIMITATIONS DE DURÉE D'UNE GARANTIE IMPLICITE ET/OU N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU INDIRECTS, AUQUEL CAS LES LIMITATIONS ET EXCLUSIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES.

CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES QUI PEUVENT ÊTRE DIFFÉRENTS DE CERTAINS DROITS OCTROYÉS PAR LA LOI. CES DROITS PEUVENT VARIER D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.

Europe/Europa

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
