9690LR - Routeur Porter-Cable - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur (défonceuse) professionnel à vitesse variable
Marque	Porter-Cable
Modèle	9690LR
Alimentation	120 V, 60 Hz, courant alternatif (CA)
Vitesse variable	Oui, avec régulateur électronique
Capacité de serrage	Douille acceptant les queues de fraises de 6,35 mm (1/4 po) et 12,7 mm (1/2 po)
Diamètre max. de fraise	29 mm (2-1/8 po)
Bases incluses	Base fixe (1001), base plongeante (6931), base à poignées en D (8911)
Profondeur de plongée max. (base 6931)	63,5 mm (2-1/2 po)
Construction	Double isolation (classe II)
Poignées	Poignées latérales et poignée en D selon base
Poids estimé	Environ 5,5 kg (12 lb)
Puissance estimée	~12 A (12 A, 1440 W)
Longueur du cordon	~2,4 m (8 pi)
Usage prévu	Travail professionnel du bois (défonçage, profilage, etc.)
Fonctions de sécurité	Blocage de broche, interrupteur à gâchette avec verrouillage, protection contre les surcharges
Entretien	Nettoyage à l'air comprimé ; pas de lubrification nécessaire
Pièces détachées	Disponibles sur le site Porter-Cable ou centres agréés
Garantie	3 ans limitée + 1 an de contrat d'entretien gratuit (PCX1-HCAGS)
Normes de sécurité	Protection oculaire ANSI Z87.1 / CSA Z94.3

FOIRE AUX QUESTIONS - 9690LR Porter-Cable

Comment changer la fraise sur le routeur Porter-Cable 9690LR ?

Desserrez la vis de la douille à l'aide des deux clés fournies. Nettoyez et insérez la queue de la fraise jusqu'au fond de la douille, puis laissez un jeu d'environ 1,6 mm (1/16 po). Serrez fermement la vis de la douille en sens antihoraire pour les fraises à queue de 6,35 mm (1/4 po) ou en sens horaire pour les fraises à queue de 12,7 mm (1/2 po).

Comment régler la profondeur de coupe sur la base fixe (1001) ?

Desserrez la vis de la bride de serrage. Tournez le moteur en sens antihoraire jusqu'à ce que la fraise dépasse la base. Placez la toupie sur une surface plane et abaissez le moteur jusqu'à ce que la fraise touche la surface. Serrez la vis. Tournez l'anneau de réglage de profondeur pour aligner la ligne zéro sur le repère. Ensuite, desserrez la vis, remontez le moteur, puis abaissez-le à la profondeur souhaitée en alignant le repère sur l'anneau. Serrez la vis.

Quelle est la vitesse de rotation recommandée pour le routeur 9690LR ?

La vitesse variable est contrôlée électroniquement. Suivez les recommandations du fabricant de la fraise. En général, les fraises de grand diamètre nécessitent une vitesse plus faible. La plage de vitesse n'est pas spécifiée dans la notice, mais elle est typiquement comprise entre 10 000 et 25 000 tr/min.

Comment utiliser la base plongeante (6931) ?

Assurez-vous que la toupie est en marche avant de plonger. Desserrez le bouton de blocage de la tige de profondeur. Abaissez le mécanisme de plongée jusqu'à ce que la fraise touche la pièce. Bloquez la position souhaitée. Réglez la profondeur à l'aide des butées réglables. Le levier de blocage permet de verrouiller la profondeur.

Quels types de fraises puis-je utiliser avec ce routeur ?

Utilisez exclusivement des fraises dont la tige cadre parfaitement avec la douille : 6,35 mm (1/4 po) ou 12,7 mm (1/2 po). Le diamètre maximal de la fraise ne doit pas dépasser 29 mm (2-1/8 po).

Quelles précautions de sécurité sont essentielles avec le routeur Porter-Cable ?

Portez toujours des lunettes de protection homologuées ANSI Z87.1. Utilisez un masque anti-poussière si nécessaire. Tenez-vous fermement avec les deux mains, évitez les vêtements amples et les bijoux. Débranchez l'appareil avant tout réglage ou changement d'accessoire. Maintenez la zone de travail propre et bien éclairée.

Comment entretenir le routeur 9690LR ?

Nettoyez régulièrement les évents avec de l'air comprimé sec. Ne pas utiliser de solvants sur les parties non métalliques. Pour la base plongeante 6931, essuyez les tiges avec un chiffon sec ; ne pas lubrifier. Vérifiez périodiquement les balais de charbon ; remplacez-les après environ 100 heures d'utilisation.

Que faire si le routeur ne démarre pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que l'interrupteur est en position ON. Assurez-vous que la prise fonctionne. Si le problème persiste, inspectez les balais de charbon : ils peuvent être usés. Contactez un centre de réparation agréé Porter-Cable.

Comment ajuster le levier de blocage de la base plongeante ?

Placez le levier en position verticale. Insérez une clé hex de 1/8 po dans la vis de réglage et tournez-la d'environ 1/2 tour en sens antihoraire. Déplacez le levier à la position de blocage souhaitée, puis serrez la vis de réglage. Remettez la clé et vissez la vis de retenue.

Où trouver des pièces de rechange pour le modèle 9690LR ?

Consultez le site web www.portercable.com ou appelez le [phone] pour les pièces et le service. Utilisez exclusivement des pièces de rechange identiques. Les centres de réparation autorisés Porter-Cable garantissent la qualité des réparations.

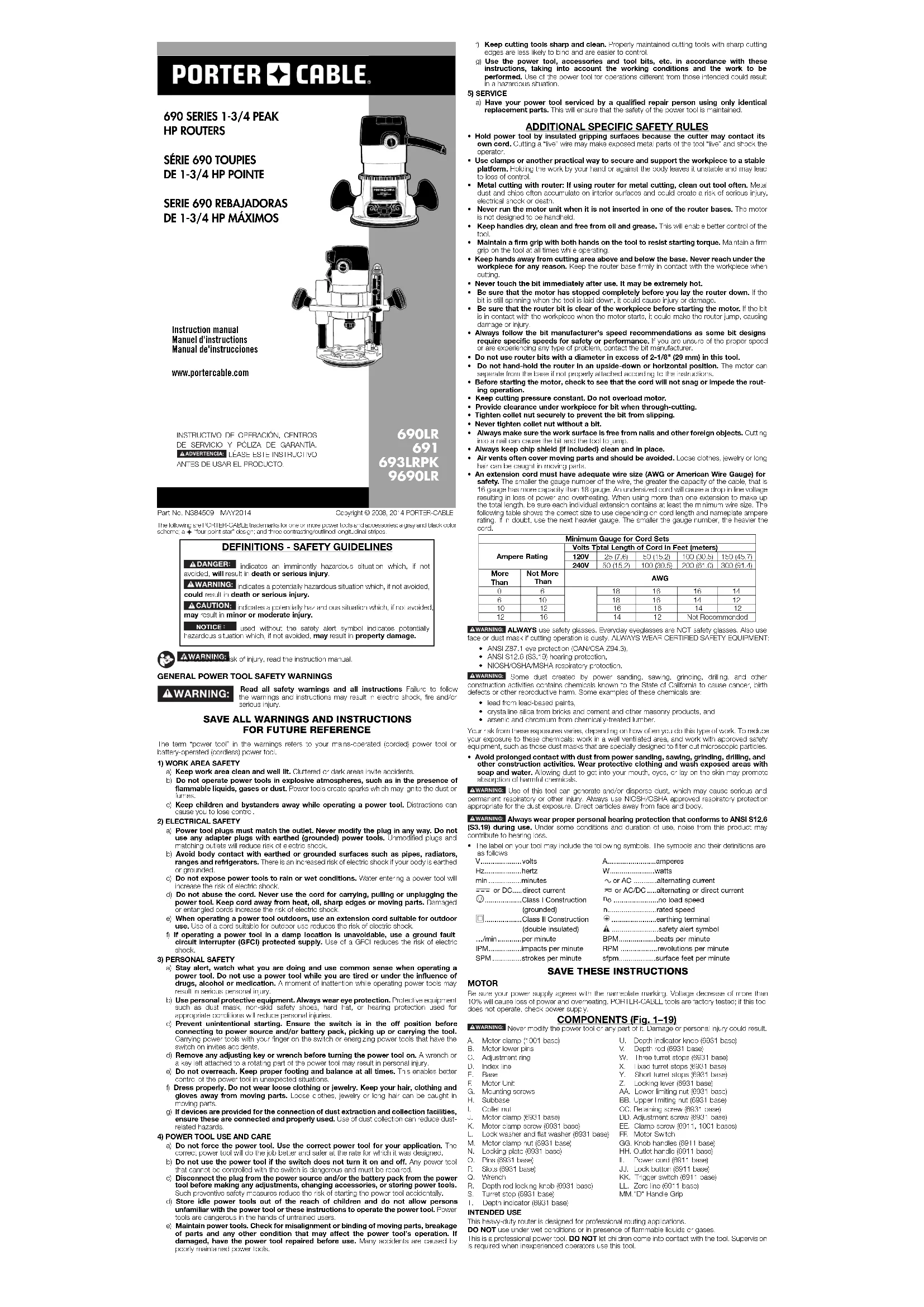

MODE D'EMPLOI 9690LR Porter-Cable

Indique une situation dangereuse imminente qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

AVERTISSEMENT :

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves.

ATTENTION

1. Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées.

AVIS :

Indique une pratique ne présentant aucun risque de dommages, mais qui, si elle n'est pas respectée, pourrait causer des dommages matériels.

AVERTISSEMENT Indique

le risque de blessures. Lire le mode d'emploi de l'outil.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de

sécurité et les

AVERTISSEMENT :

directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR

Le terme eudielectrique cels anes aleslles enaisscres so rapporte a vour out ilct que a alimentation surcuteur jiveo ou car ples /ans fil.

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir la zone de travail propre et bien éclairée. Les zones encombrées ou sombres sont propices aux accidents. b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction peut faire perdre le contrôle à l'utilisateur.

2) SÉCURITÉ EN MATIÈRE D'ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Une chance de choc électrique est possible. c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil augmente le risque de choc électrique. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduit les risques de choc électrique. f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Éviter, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque anti-poussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation l'exige réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve en position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est en position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures et les blessures ne sont pas prêtes. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela peut permettre un meilleur contrôle de l'outil dans les situations imprévues. S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent rester coincés dans les pièces mobiles. f) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien rattachés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) UTILISATION ET ENTRETIEN D'UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche de la source d'alimentation et/ou du bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire ou avant de ranger l'outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique. d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés. Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus. e) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser. f) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux instructions, en tenant compte des conditions de travail et de la tâche à effectuer. Utiliser l'outil électrique pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.

5) RÉPARATION

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

• Tenir l'outil électrique par ses parties isolées, car l'organe de coupe pourrait entrer en contact avec son cordon. Couper un fil sous tension pourrait mettre les parties métalliques exposées de l'outil électrique sous tension et électrocuter l'utilisateur.
• Utilisez des serres de fixation ou un autre dispositif de fixation permettant de soutenir et de retenir la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut entraîner une perte de contrôle.
• Découpage du métal à la toupie : si la toupie sert à découper du métal, il faut la nettoyer souvent. La poussière de métal s'accumule souvent sur les surfaces internes et pourrait causer des blessures sérieuses, une électrocution ou la mort.
• Ne jamais faire fonctionner le bloc moteur lorsqu'il n'est pas inséré dans une des bases de la toupie ; le moteur ne doit donc pas être tenu à la main.
• Maintenir les poignées sèches, propres et exemptes d'huile et de graisse afin de mieux ajuster la coupe.
• Maintenir une prise ferme sur l'outil, à deux mains, pour résister à tout couple de démarrage. Maintenir systématiquement une prise ferme.
• Maintenir les mains éloignées des zones de coupe dessus et dessous la base. Ne

jamais passer les doigts sous le matériau pour quelque raison que ce soit. S'assurer de la pose et dépose de la mèche (1001 BASE)

• Ne jamais toucher à la mèche immédiatement après l'avoir utilisée, car elle peut être extrêmement chaude.
• Attendre que le moteur s'arrête complètement avant de déposer la toupie. Le fait de poser l'outil alors que la fraise continue de tourner présente des risques de dommages corporels ou matériels. S'assurer que la mèche n'est pas en contact avec la pièce avant de démarrer le moteur, afin d'éviter que la toupie ne bondisse et ne cause des dommages ou des blessures.
• Suivre systématiquement les recommandations de vitesse du fabricant, car certaines fraises nécessitent de tourner à des vitesses spécifiques pour des raisons de sécurité ou de performance. Si l'on n'est pas sûr de la vitesse ajustée ou si l'on rencontre un problème quelconque, contacter le fabricant des fraises.
• Ne pas utiliser des fraises à défoncer d'un diamètre supérieur à 29 mm (2-1/8 po).
• Ne pas tenir manuellement la toupie à l'envers ou horizontalement. Le moteur peut se désengager de la base s'il n'est pas consolidé correctement conformément aux instructions. Avant de mettre le moteur en marche, vérifier que le cordon ne s'emmêlera pas dans la toupie ou n'entravera pas son fonctionnement.
• Maintenir une pression de coupe constante. Ne pas surcharger le moteur.
• Laisser un espace sous la pièce pour la fraise afin de couper la pièce de part en part. Bien serrer l'écrou de pince de serrage pour empêcher le glissement de la fraise. Ne jamais serrer un écrou de pince de serrage en l'absence d'aide.
• S'assurer systématiquement que la surface de travail ne contient ni clous ni autres objets étrangers. Il faut éviter de couper par un clou pour faire reculer la fraise ou l'outil.
• Maintenir systématiquement le dispositif anti-débris (si inclus) en place et propre.
• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de se coincer dans des pièces mobiles. Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre ajusté (AWG, American Wire Gauge [calibre américain normalisé des fils électriques]). Plus le calibre est petit, plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure au calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera une perte de puissance et une surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre minimum requis. Le tableau d'annexe illustre les calibres à utiliser selon la longueur de la rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre supérieur. Plus le calibre est élevé, plus la rallonge peut supporter de courant.

Calibrés minimaux des rallonges
Intensité (en ampères)	volts Longueur totalé de cordon en metres (pièds)
	120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (50)
	240 V 15,2 (50) 30,5 (100) 81,0 (2) 93,91,4 (503)
Supérieur à inférieur à AWG
0	6		16	16	14
6	10		18	16	14
10	12		16	16	14
12	16		14	12	Non recommendé

AVERTISSEMENT : porter SYSTÉMATIQUEMENT des lunettes de protection. Les lunettes courantes NF ne sont PAS des lunettes de protection. Utiliser aussi un masque anti-poussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

Protection oculaire ANSI Z87.1 / CAN/CSA Z94.3 - Protection des voies respiratoires NIOSH / MSHA

AVERTISSEMENT : les sciures, copeaux, poussières ou autres particules produites lors de la construction peuvent contenir des produits chimiques reconnus par l'État de Californie comme causant des cancers, des malformations congénitales ou d'autres effets nocifs sur le système reproducteur. Parmi ces produits chimiques, on retrouve :

Le plomb dans les peintures à base de plomb ; la silice cristallisée dans les briques, le ciment et d'autres produits de maçonnerie ; et l'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue des travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien ventilé, en utilisant du matériel de sécurité homologué, tel qu'un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

• Limiter toute exposition prolongée aux poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l'eau savonneuse les parties du corps exposées. Le fait de laisser le couloir pénétré dans la bouche, les yeux ou la peau peut avoir pour effet l'absorption de produits chimiques dangereux. AVERTISSEMENT : il est possible que ce produit génère et/ou répande de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser un système de protection respiratoire approuvé par le NIOSH/OSHA. Diriger les particules loin du visage et du corps. AVERTISSEMENT : pendant l'utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive. Les symboles et leur définition sont indiqués ci-après :

V. volts

Hz.....hertz

min.........minutes

-

.……classification

mise à la terre

..

double isolation

..min...par minute

IPM............Impacts par minute

spm...pas linéaires par

SPM (FPM) ...fréquence par minute

S'assurer que le bloc d'alimentation est compatible avec l'incorporation de la clôture magnétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils PORTER-CABLE sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'ajustement de la clôture.

DESCRIPTION (FIG. 1-19)

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a des risques de dommages corporels ou matériels.

A. Dispositif de fixation du moteur (base 1001) S. Butée de la râpe (base 6031) B. Goupilles de fixation du moteur T. Index de profondeur (base 6031) C. Bague de réglage D. Index réglable E. Base du moteur G. Vis de montage H. Écrou de la bague de serrage J. Dispositif de fixation du moteur (base 6031) K. Vis du dispositif de fixation du moteur (base 6031) L. Bague de blocage (rondelle) PARE 1938-1937 W. Coo150pde 63 N. Plaque de variateur (base 6031) O. Goupilles (base 6031) 2. Rainures (base 6031) 9. Bouton de verrouillage de la tige de profondeur (base 6031)

USAGE PRÉVU

Cette toupie industrielle a été conçue pour le toupillage professionnel.

NE PAS utiliser en milieu humide ou en présence de liquides ou de gaz inflammables. C'est un outil électrique de professionnel. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire en cas d'utilisation par un utilisateur non averti.

FONCTIONNEMENT

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

AVERTISSEMENT : n'utilisez pas des mèches de toupie dont le diamètre dépasse 29 mm (2-1/8 po.) dans cet outil. POINTS DE PRISE (FIG. 3, 16, 18) BASE 1001 et BASE PLONGEANTE 6931 : attrapez les deux poignées latérales (SG) pendant l'utilisation. Base à poignées en D 5911 : attrapez la poignée en D (VIV) et la poignée-bouton (CC) pendant l'utilisation. Il y a deux positions sur la base de la toupie à plongée en D pour que l'utilisateur puisse se servir confortablement en droitier ou en gaucher.

AVERTISSEMENT : risques de projections. Utiliser exclusivement des fraises dont la tige correspond parfaitement à la douille présente. Les fraises à tige de taille inférieure ne peuvent être montées de façon sécuritaire et pourraient se libérer pendant l'opération.

Cet outil est équipé de deux douilles de serrage pour accepter des tiges de mèche de 6,35 mm (1/4 po) et de 13 mm (1/2 po). 1. Retirez le moteur de la base comme suit :

(a) Déverrouillez en tournant la base. Tournez le moteur en sens antihoraire jusqu'à ce que la cheville inférieure (II) dans le carter du moteur soit dégagée de la rainure de la base. (c) Levez le moteur pour le dégager de la base. 2. Nettoyez et insérez la tige de la mèche dans la douille jusqu'au fond. Laissez un jeu d'environ 1,6 mm (1/16 po). 3. Placez le moteur sur une surface stable avec la douille dirigée vers le haut. 4. Posez une clé sur les méplats de la douille avec l'extrémité opposée de la clé reposant sur l'établi à votre gauche, Fig. 2. 5. Serrez la douille en sens antihoraire, serrez fermement. Ressortez légèrement l'écrou de la douille de serrage pour éviter tout dérapage de la fraise. 6. Pour retirer la mèche, inversez les étapes précédentes.

ATTENTION : Ne pas utiliser cet outil avant d'avoir lu et compris toutes les instructions. Un usage incorrect peut endommager l'outil ou causer des blessures. Veuillez vous référer au manuel.

ASSEMBLAGE DU MOTEUR (BASE 1001)

1. Ouvrez la bride (A) Fig. 2 et retirez la pièce de protection du bas.
2. Insérez le moteur dans la base en alignant la crête interne (Fig. 1) sur la rainure de la base.
3. Faites tourner le moteur en sens horaire dans la base jusqu'à ce que les ergots de guidage supérieurs soient positionnés solidement dans la trappe de la base.

4. Fermez la bride fermement

1. Ouvrez la bride (A) Fig. 3.
2. Tout en maintenant la base (L), tournez le moteur (H) Fig. 3 en sens antihoraire jusqu'à ce que l'extrémité de la mèche soit au-dessus de la surface interne de la base.
3. Placez la toupie sur une surface plane en bois. Tournez le moteur (F) Fig. 3 en sens horaire jusqu'à ce que la mèche vienne en contact avec la surface en bois.
4. Serrez la vis de la bride (A) Fig. 3
5. Faites tourner le bouton de réglage de profondeur (C) Fig. 3 jusqu'à ce que la ligne zéro soit alignée avec la ligne repérée sur le collier. 7.12023年1月2日
6. Inclinez la toupie de manière à ce que la mèche soit à l'écart de la surface du bois. Tournez le moteur (D) Fig. 3 en sens horaire jusqu'à ce que la ligne de repère sur le carter du moteur atteigne la profondeur marquée indiquée sur l'anneau.

9. Serrez la vis de la bride (A) Fig. 3 fermement.

REMARQUE : Le placement de la ligne de repère à 1/4 po sur l'anneau signifie que le bord coupé de la mèche est approximativement à 6,4 mm (1/4 po) sous la base.

AJUSTEMENT DE L'ALIGNEMENT DE LA SOUS-BASE (TOUS LES MODÈLES)

Les apiculations alliables : un guide du calage nécessaire au contact de la mèche dans le guide. À son tour, ceci ne nécessite que le tour central de la sous-base sur la double du moteur. Votre modèle possède une sous-base réglable qui a été réglée en usine. La couette vient avec le grand trio. 1. Desserrez les vis de montage de la sous-base (G) Fig. 4 tout juste assez pour permettre à la sous-base (1) et son déplacement sur la base. 2. Desserrez la vis de butée (A) Fig. 14, la butée (E) Fig. 17, avec le moteur du manche au niveau du trou du saoul (Fig. 14) aligné avec le trou central de la sous-base. Laissez la sous-base se centrer sur le trou du double, puis serrez la bride ou resserrez la vis de serrage fermement. 3. Serrez soigneusement les vis (G) Fig. 4 de montage de la sous-base.

POSE DU MOTEUR (6931 BASE)

1. Soulevez la clé avec des douilles (Fig. 5), desserrez la vis de la clé du moteur d'avion (K) Fig. 5 (clé de 5 mm / 12 pt, la clé d'une cibex (fournie)).
2. Insérez le moteur dans la base avec le trou de positionnement aligné sur l'avant de la pignon gauche. Alignez les quatre chevilles (O) Fig. 7 (deux sont mortes, dans le carter du moteur) avec les trous (F) Fig. 7 dans la base.
3. Calez le moteur dans la base et serrez la vis de la pince pour l'assujettir.

DÉPOSE DU MOTEUR (6931 BASE)

1. Retirez la vis de la pince (R) Fig. 5, la rondelle plate, la rondelle d'arrêt, et l'écrou de blocage de la pince (M) Fig. 5.
2. Tournez la clé hexagonale (Fig. 9) sur la tête en contact avec la plaque de blocage (N) Fig. 6, l'espace suffisant pour retirer et replacer la plaque de blocage.
3. Faites glisser le moteur hors de la base.
4. Rassemblez la vis de la pince, la rondelle d'arrêt, la rondelle plate, la plaque de blocage et l'écrou de blocage de la pince sur la base et serrez-les pour éviter leur perte.

RÉGLAGE DE LA BASE DE PLONGÉE (6931 BASE)

Desserrez le bouton de blocage de la tige de profondeur (T) Fig. 8 et le bouton de l'indexeur de profondeur (J), ce qui permet à la tige de profondeur (M) de venir en contact avec une des butées de circulation (S). La profondeur la plus profonde est normalement réglée à l'aide de la tige de profondeur en s'appuyant sur la butée de circulation la plus courte (Y) - voir Fig. 10. Les deux autres butées fixes (X) Fig. 10 assurent alors les profondeurs réduites de course de 6,35 mm (1/4 po.) et de 13 mm (1/2 po.), respectivement. Les trois butées réglables (W) doivent être réglées à la hauteur désirée. On peut calibrer toutes combinaisons de butées fixes ou réglables afin d'alterner les profondeurs désirées requises pour une tâche en particulier.

AVERTISSEMENT : Ne pas changer la butée de plongée tant que l'outil est en marche. 1. Desserrer l'écrou de blocage (LH 1). 2. Tourner vers la gauche et abaisser le mécanisme de plongée jusqu'à ce que la fraise touche tout juste la surface de travail. Desserrer l'écrou et pousser dans la butée pour bloquer le mécanisme à cette position. 3. Serrer l'écrou de blocage de la tige de profondeur. 4. Positionner l'indicateur de profondeur (T) Fig. 9, à la position 0 et serrer la vis. 5. Desserrer le bouton de réglage de la tige de profondeur (R) Fig. 9 et tourner la tige de profondeur jusqu'à ce que l'indicateur soit aligné sur la graduation correspondant à la profondeur de coupe désirée (voir Fig. 9, monte et descend pour une plage de 1 pouce). 6. Tourner l'écrou limiteur de course intérieur (AA) Fig. 12 sur la vis, à environ 6,35 mm (1/4 po) au-dessus de la partie supérieure du boîtier de plongée (Fig. 12). Tout en tenant l'écrou inférieur, tourner l'écrou supérieur (BB) jusqu'à ce qu'il se verrouille contre l'écrou inférieur (AA).

ATTENTION : Les vis limites de course doivent être serrées ensemble afin de prévenir tout mouvement (causé par les vibrations) qui pourrait empêcher une rotation complète de la mèche.

ATTENTION : Ces vis limites de course doivent être réglées de manière à ce que la mèche puisse être rétractée dans la base de l'outil, à l'arrêt de l'ouvrage.

ATTENTION : NE PAS tenter d'augmenter la course de plongée en réajustant l'écrou de butée. Une augmentation de la course au-delà de 63,5 mm (2-1/2 po) pourrait causer un blocage du mécanisme. Risque d'avarie ou de blocage. Le moteur pourrait surchauffer ou la fraise être endommagée par le contrôle de l'outil.

RÉGLAGE DU LEVIER DE BLOCAGE DE PLONGÉE (BASE 8931)

Vous pouvez régler le mécanisme de blocage de plongée en exerçant une pression ou en repositionnant le levier en position de blocage.

Pour régler :

1. Tout en tenant le levier en position verticale, desserrer la vis de retenue (CC) Fig. 13. Continuer à tenir le levier tout au long des autres étapes.
2. Insérer une clé hexagonale de 1/8 po (non fournie) dans la vis de réglage (DD) Fig. 11 et tourner en sens antihoraire d'environ 1/2 tour.
3. Placer le levier à la position de blocage désirée et serrer la vis de réglage.
4. Retirer la clé hexagonale et remettre la vis de retenue en place.

INSTALLATION DU MOTEUR (BASE À POIGNÉES EN D 8911)

1. Desserrer la vis de la pince (LL) Fig. 15 pour permettre de placer l'unité de puissance dans la base.
2. L'interrupteur doit être positionné, insérer le moteur dans la base en alignant la cheville inférieure (B) sur la rainure de la base.
3. Tourner le moteur en sens horaire dans la base jusqu'à ce que l'imprimeur moteur (FR) ou 16 s'il faut à la poignée (KR).
4. Branchez la cordon du moteur sur la rive de la pièce (voir Fig. 16).
5. Continuez à tourner le couteau dans la base jusqu'à ce que les deux chevilles de guidage supérieures soient solidement dans la base.

6. Serrez la vis de la lame fermement.

RÉGLAGE DE LA PROFONDEUR DE COUPE (BASE 6911)

1. Desserrez la vis de la pince (EE) Fig. 17.
2. En tenant la base (F), tournez le moteur (F) Fig. 17 en sens antihoraire jusqu'à ce que le sommet de la mèche soit au-dessus de la surface de la base.
3. Placez la toupie sur une surface plate en bois.
4. Tournez le moteur (Fig. 17) en sens horaire jusqu'à ce que la mèche vienne en contact avec la surface en bois.
5. Serrez la vis de la pince (FF) Fig. 17.
6. Faites tourner l'anneau de réglage de profondeur (G) Fig. 17 jusqu'à ce que la ligne zéro (1) soit face à la ligne de repère (D) sur le boîtier.
7. Desserrez la vis de la pince (EE) Fig. 17.
8. Notez la profondeur de coupe souhaitée à l'aide de la bague de réglage. Tournez le moteur (Fig. 17) en sens horaire jusqu'à ce que la ligne de repère C sur le carter du moteur atteigne la profondeur souhaitée indiquée sur l'anneau.
9. Serrez la vis de la pince (FF) Fig. 17 fermement.

REMARQUE : le placement de la jauge ne repère à 1/4 po. sur l'anneau signe que le bord coupé de la mèche est espacé de 0,4 mm (1/64 po.) sous la base.

RACCORDEMENT À UNE SOURCE DE COURANT

ATTENTION : avant de brancher le cordon d'alimentation du bloc moteur sur la scie ou la perceuse à colonne, le cas échéant, assurez-vous que l'interrupteur à bascule et la gâchette de la perceuse à colonne sont sur la position ARRÊT. Tout démarrage accidentel comporte des risques de dommages corporels.

ATTENTION : avant de mettre l'outil en marche, éliminer tout objet étranger de l'aire de travail. Vérifier que le corps ne s'engage pas dans la toupie ou n'entrave pas son fonctionnement. Maintenir une prise sur l'outil pour contrer tout retour de couple.

ATTENTION : pour éviter les dégâts causés ou les dommages à l'ouvrage fini, la scie doit être arrêtée complètement avant de la retirer de la pièce.

Pour mettre en marche le couple, déplacez le commutateur de culbuteur sur la position « ON » ou « marche » (F) Fig. 19. Pour arrêter le couple, placez le commutateur de culbuteur sur la position « OFF » ou sur la position d'arrêt.

MISE EN MARCHE ET ARRÊT DU MOTEUR « D »

Assurez-vous que le cordon [II] d'alimentation est branché dans la poignée et que l'interrupteur [I1] du moteur est mis à la position « ON ». La mise en marche et l'arrêt du moteur sont alors contrôlés en enfonçant et en relâchant l'interrupteur à gâchette (KK) Fig. 16 dans la poignée de la base. Sur les applications où il est désirable de garder le moteur en marche sans devoir continuellement actionner l'interrupteur à gâchette (JJ), il suffit d'appuyer sur la gâchette de la poignée et d'enclencher le bouton (KK) de blocage. L'interrupteur sur le côté de la poignée. Tout en tenant le bouton enfoncé, relâchez la gâchette entente. Pour arrêter le moteur, pressez la gâchette dans la poignée et relâchez-la afin de désengager le bouton de blocage.

UTILISATION DE LA TOUPIE (TOUS LES MODÈLES)

AVERTISSEMENT : ne pas utiliser d'outils conçus exclusivement pour du CA sur du CC. Une panne du régulateur automatique de vitesse peut survenir en résultat, et présenter des risques de dommages matériels et corporels.

AVERTISSEMENT : si le régulateur automatique de vitesse cesse de fonctionner, ou s'il devient intermittent, interrompre immédiatement l'utilisation de l'outil. Le rapporter à un centre de service ou à un service de réparation agréé pour réparation.

AVERTISSEMENT : l'outil coupant doit être monté dans le sens opposé au sens de rotation de la toupie (Fig. 1). Ceci augmente les possibilités de perte de contrôle et peut causer des blessures. Cependant, il est parfois nécessaire de monter l'outil dans le sens de rotation (pour certaines applications, comme le rainurage) et il faut alors être particulièrement prudent. Suivez les instructions du fabricant et utilisez la vitesse minimale avec un passage progressif.

SENS D'AVANCE (FIG. 11)

Le serrage est très important, notamment celui du couplage : pour éviter la rouille ou la trace d'un projet. La figure 11 illustre le serrage correct des alimentations pour certaines coupes, typées. En règle générale, on doit déplacer la douille dans le sens antihoraire vers la gauche pour effectuer une coupe extérieure, ou dans le sens horaire (vers la droite) pour réaliser une coupe intérieure.

Pour découper le bord extérieur d'un morceau de bois, suivre les étapes suivantes :

1. Découper le bois de bout en bout, de gauche à droite.
2. Découper le côté droit de la gauche à droite.
3. Couper l'autre côté du bois.
4. Terminer en coupant le côté droit.

BASE PLONGEANTE 6931

ATTENTION : mettez la machine en marche avant de plonger l'organe de coupe dans la pièce à travailler.

GUIDE DE DÉPANNAGE

Pour obtenir de l'aide au sujet de l'outil, consultez notre site Web www.portercable.com pour obtenir une liste des centres de réparation ou composez le [phone] pour le service à la société de PORTER CABLE.

ENTRETIEN

AVERTISSEMENT : Pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

RÉPARATIONS

Pour obtenir de l'aide au sujet de l'outil, consulter notre site Web www.ortecable.com pour obtenir une carte de réparation ou composer le 8999 84617b pour le service à la clientèle de PORTER-CABLE.

NETTOYAGE

AVERTISSEMENT : Enlever les saletés et la coulisse hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessures aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : Ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques pourraient affaiblir les matériaux plastiques utilisés dans ces pièces. Utiliser un chiffon humidifié avec de l'eau et du savon. Ne jamais laisser de liquide pénétrer dans l'outil ni tremper une partie de l'outil dans un liquide.

REMARQUE POUR LA BASE PLONGEANTE 6391 SEULEMENT : Utiliser uniquement un chiffon sec pour essuyer les tiges plongeantes. Ces tiges ne doivent être lubrifiées avec aucun produit. Les lubrifiants réduisent la poussée, ce qui diminue les performances de l'outil.

1. Si l'outil ne démarre pas, s'assurer que les broches à l'extrémité du cordon d'alimentation sont bien enfoncées dans la prise de courant. Vérifier également que les broches ne sont pas tordues ou endommagées.

LUBRIFICATION

L'outil est lubrifié en usine avec une quantité suffisante de lubrifiant de haute qualité pour la durée de vie de celui-ci dans des conditions d'utilisation normale. Aucune lubrification supplémentaire n'est nécessaire.

INSPECTION DE LA BROSSE (LE CAS ÉCHÉANT)

Pour votre sécurité et pour une bonne précaution de courte durée, inspecter et corriger les balais 100% de l'épiderme de la paupière de la pape de la RÉPARATION AUTONOME, ou un CENTRE DE RÉPARATION DE L'USINE DE PORTER-CABLE.

Après 100 heures d'utilisation, apporter ou envoyer l'outil au centre de réparation autorisé PORTER-CABLE le plus proche pour un entretien et une inspection appropriés. Faire remplacer les pièces usées ou endommagées avec un lubrifiant neuf. Faire installer de nouvelles brosses et tester le rendement (au four).

Toute trace de poussière avant ce port dernier jour indique le besoin d'un entretien immédiat de l'outil. NE PAS FAIRE FONCTIONNER L'OUTIL DANS CET ÉTAT. Si le problème persiste en présence d'une tension normale, apporter l'outil à un centre de réparation pour un entretien immédiat.

SERVICE

PIÈCES DE RECHANGE

Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consultez notre site Web au servicepontcarotable.com. Commandez les pièces auprès d'une succursale, ou composez le 888-848-5175 pour la vente.

ENTRETIEN ET RÉPARATION

Tous les outils de qualité inférieure nécessitent un entretien ou un changement de pièce. Pour de plus amples renseignements à propos de PORTER-CABLE, ses accessoires ou un contrat de réparation sous garantie autorisé, consultez notre site Web au portocadua.com ou composez le [phone] pour le service à la clientèle. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matières et de main-d'œuvre. Nous ne pouvons pas garantir les réparations effectuées en partie ou totalement par d'autres. Pour de plus amples renseignements par courrier, écrivez à PORTER-CABLE 4625 Highway 45 North, Jackson, Tennessee 38305, É.-U. - à l'attention de : Product Service. Assurez-vous d'indiquer toutes les informations figurant sur la plaque signalétique de l'outil (numéro du modèle, type, numéro de série, etc.).

ACCESSOIRES

Un parc complet d'accessoires est disponible auprès du voisinage PORTER-CABLE, centres de réparation de la puissance PORTER-CABLE et centres de réparation à posteriori PORTER-CABLE. Veuillez consulter le site Web www.pourmalable.com pour un catalogue ou le nom du fournisseur le plus proche de chez-vous.

AVERTISSEMENT : puisque les accessoires autres que ceux offerts par PORTER-CABLE n'ont pas été testés avec ce produit, leur utilisation peut s'avérer dangereuse. Pour un fonctionnement sûr et correct, utilisez uniquement des accessoires recommandés par PORTER-CABLE avec ce produit.

GARANTIE LIMITÉE DE TROIS ANS

PORTER-CABLE garantit, sans frais, tout produit défectueux en raison d'un défaut de matériau ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces sujettes à l'usure normale ou les dommages causés par une utilisation abusive. Pour obtenir des informations sur les pièces ou les réparations couvertes par la présente garantie, visitez le site www.portogalco.com ou composez le 1 [phone]. Cette garantie ne s'applique pas aux accessoires et ne couvre pas les dommages causés par des réparations effectuées par un tiers. Cette garantie vous confère des droits légaux particuliers, et vous pouvez également bénéficier d'autres droits selon la province ou l'État.

En plus de sa garantie, PORTER-CABLE offre un service après-vente.

CONTRAT D'ENTRETIEN GRATUIT D'UN AN : PCX1-HCAGS.1. Nous réparerons ou remplacerons les pièces défectueuses en raison d'une utilisation normale, pendant une période d'un an à compter de la date d'achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS. Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, il peut retourner le produit, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat, pour obtenir un remboursement intégral, sans poser de questions.

Pour enregistrer votre produit et obtenir une carte de garantie, consultez notre site Web : www.portable.com

AMÉRIQUE LATINE : Cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour plus d'informations, veuillez consulter les informations relatives à la garantie incluses dans l'emballage, contacter votre entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DE L'ÉTIQUETTE

Si les étiquettes d'avertissement ou les notices sont manquantes, composez le [phone] pour en obtenir le remplacement gratuit.

Mode: 810	Heavy Duty Variable Speed Ruler
TYPE SER.
WARNING TO PROVE THE FINE OPTIMUM, YOU MUST HAVE HAND RUTFICANT OR UNMASSIVE. ALWAYS USE PROFER ETC AND RESCRIPTION PROTECTION.

CAUTION TERTIN BROW SNBEACUALLY TO CUMPL THE MOTON IN THE BASE FOR SAFE OPERATI ON FOR THE MOUNTING MANUAL

ATENCLION FLAME L. MOTOR A BASE LA CA, L2A, MANUAL, DEC PROPRIETARY PAPER UN

FUNDAMENTOIRE SUCEDY SERRENT SUDERTAINLA VISH POUR FINGER FL ME MOULER A LA MOTOR 1000VOL 1000VOL

MODE D'EMPLOYE POUR UN UTILISATION SECURITATIVE:

POUR DÉMARRER LE MOTEUR ET LA BASE

Votre fournisseur de produits PORTER-CABLE, les centres de maintenance et d'usine de PORTER-CABLE et les centres de maintenance autorisés de PORTER-CABLE peuvent simplifier la ligne complète d'accessoires. Pour obtenir un catalogue ou pour connaître le nom de votre fournisseur le plus proche, visitez notre site Web : porterable.com

RÉPARATIONS

Nom et adresse du distributeur où les produits ont été achetés
