Type de produit	Compresseur d'air portatif
Marque	Porter-Cable
Modèle	C2002
Alimentation électrique	120 V, 60 Hz, monophasé
Circuit requis	15 ampères minimum
Fusible recommandé	À retardement (15 A)
Capacité du réservoir	6 gallons (22,7 litres)
Pression d'amorçage	120 PSI
Débit d'air à 40 PSI	3,7 SCFM
Débit d'air à 90 PSI	2,6 SCFM
Alésage du cylindre	1,875 po (4,8 cm)
Course du piston	1,250 po (3,2 cm)
Cycle de service recommandé	50 % à 75 %
Protection du moteur	Protecteur de surcharge thermique
Soupape de sûreté	Oui, à actionnement manuel
Régulateur de pression	Oui, réglable
Manomètres	Réservoir et sortie
Système de refroidissement	Ventilateur intégré
Mise à la terre	Fiche à 3 broches
Entretien régulier	Vidanger le réservoir quotidiennement
Garantie	1 an
Pièces de rechange	Disponibles sur servicenet.porter-cable.com

FOIRE AUX QUESTIONS - C2002 Porter-Cable

Comment vidanger le réservoir d'air ?

Réglez l'interrupteur sur arrêt, purgez la pression en tirant l'anneau de la soupape de sûreté jusqu'à environ 20 PSI, puis ouvrez le robinet de vidange en bas du réservoir. Refermez-le après vidange.

Quelle pression maximale supporte le réservoir ?

La pression de rupture est réglée en usine à environ 120 PSI. Ne dépassez jamais cette pression et vérifiez régulièrement la soupape de sûreté.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Assurez-vous que la rallonge est de calibre 14 AWG minimum et ne dépasse pas 50 pieds. Si le protecteur de surcharge s'est déclenché, laissez refroidir le moteur.

Comment vérifier la soupape de sûreté ?

Avant chaque utilisation, tirez sur l'anneau de la soupape pour vous assurer qu'elle se déplace librement. Si elle est coincée, remplacez-la par une soupape identique.

Puis-je utiliser une rallonge ?

Oui, mais elle doit être à trois fils, en bon état, de calibre minimum 14 AWG et de longueur maximale 50 pieds. L'utilisation d'une rallonge peut entraîner une chute de tension ; préférez rallonger le boyau d'air.

Comment régler la pression de sortie ?

Tournez la poignée du régulateur dans le sens horaire pour augmenter la pression, dans le sens antihoraire pour la réduire. Ajustez toujours en présence de débit d'air (accessoire en fonctionnement).

Que faire en cas de fuite d'air aux raccords ?

Resserrez les raccords avec une clé. Utilisez de l'eau savonneuse pour détecter les fuites. Ne serrez pas excessivement. Si la fuite persiste, remplacez le joint ou le raccord.

Quelle est la procédure de rodage initial ?

Ouvrez le robinet de vidange, mettez l'interrupteur en marche et laissez tourner 15 minutes à vide. Fermez ensuite le robinet : le réservoir se remplit jusqu'à la pression de rupture, puis le moteur s'arrête.

Comment ranger le compresseur ?

Coupez l'alimentation, purgez la pression du réservoir à environ 20 PSI, vidangez l'eau, fermez le robinet, enroulez le cordon et le tuyau autour de la poignée, et rangez dans un endroit propre et sec.

Où trouver des pièces de rechange ?

Rendez-vous sur servicenet.porter-cable.com ou contactez le service client au (888)-848-5175. Utilisez uniquement des pièces identiques pour garantir la sécurité.

MODE D'EMPLOI C2002 Porter-Cable

Manuel d'instructions

Manual de'instrucciones

Française : Page 20

Español: Página 40

www.deltaportercable.com

Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention particulière à ces symboles.

⚠️DANGER : Indique un danger imminent qui, s'il n'est pas évité, causera de graves blessures ou la mort.	⚠️ATTENTION : Indique la possibilité d'un danger qui, s'il n'est pas évité, peut causer des blessures mineures ou moyennes.
⚠️AVERTISSEMENT : Indique la possibilité d'un danger qui, s'il n'est pas pourrait causer de graves blessures ou la mort.	ATTENTION : Sans le symbole d'alerte. Indique posévité d'un danger qui, s'il pas évité, peut causer des dom-mages à la propriété.

la n'est

CONSIGNES DE SÉCURITÉ IMPORTANTES

⚠ AVERTISSEMENT :

Ce produit contient des produits chimiques, reconnus par l'État de Californie comme étant cancérigènes et pouvant entraîner des anomalies congénitales et d'autres dangers relatifs à la reproduction. Se laver les mains après toute manipulation.

⚠ AVERTISSEMENT :

Certaines poussières contiennent des produits chimiques reconnus par l'État de la Californie comme cancérigènes et pouvant entraîner des anomalies congénitales et d'autres risques pour la reproduction tels que l'amiante ou le plomb contenu dans les peintures au plomb.

⚠ AVERTISSEMENT :

Ne pas utiliser cet appareil avant d'avoirlu et compris le mode d'emploi ainsi que l'intégralité

des directives de sécurité, d'utilisation et d'entretien.

CE QUI PEUT SE PRODUIRE	COMMENT L'ÉVITER
Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s'enflammer et causer un incendie ou une explosion.	Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.
	Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d'une longueur de tuyau additionnelle.Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.
Le fait de limiter les ouvertures d'aération de compresseur causera une importante surchauffe et pourrait causer un incendie.	Ne placez jamais des objets contre le compresseur ou sur celui-ci.Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l'obstruction qui pourrait limiter le débit d'air frais dans les ouvertures d'aération.Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l'appareil à dans un endroit exigu. Magasin à l'intérieur.
Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d'incendie, ne pas laisser le compresseur fonctionner sans surveillance.	Être toujours présent lorsque le produit est en marche.Toujours éteindre et débrancher l'appareil si non utilisé.

DANGER

ARANGERS : RATOIRE (ASPHYxIE)

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

- Il est dangereux de respirer l'air comprimé sortant du compresseur. Le flux d'air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d'air. L'inhalation de ces contaminants peut provoquer de sérieuses blessures, voire un décès.

- L'air qui s'obtient directement du compresseur ne devrait jamais être utilisé pour alimenter l'air destiné à la consommation humaine. Pour utiliser l'air produit par le compresseur pour la respiration, installer correctement des filtres convenables et un équipement de sécurité en ligne. Les filtres en ligne et l'équipement de sécurité utilisés avec le compresseur doivent être capables de traiter l'air conformément à tous les codes locaux et fédéraux en vigueur avant toute consommation humaine.

Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.	Travailler dans un endroit ayant une bonne ventilation transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes OSHA/MSHA/NIOSH, con-çue spécifiquement pour une utilisation particulière.
Certaines des poussières des pièces travaillées peuvent être composées de produits chimiques nocifs.	Pour vous protéger de cette exposition travaillez dans une pièce bien aérée et portez toujours un masque facial bien ajusté et conforme aux normes OSHA/MSHA/NIOSH ou un masque de respi-ration autonome lorsque vous utilisez des outils motorisés.

DANGER

A AVERTISSEMENT ; ENT

Réservoir d'air : le réservoir dont est doté le compresseur d'air « UM » (dans le cas d'appareils munis de réservoirs supérieurs à 152 mm (6 po) de diamètre) et il est conçu conformément à la section VII Div. 1 de l'ASME. Tous les récipients sous pression devraient être inspectés une fois tous les deux ans. Pour localiser l'inspecteur des récipients sous pression de votre région, consulter la section appropriée des organismes gouvernementaux de l'annuaire téléphonique pour obtenir de l'aide. Les conditions indiquées ci-après pourraient affaiblir le réservoir d'air et se solder par une violente explosion de celui-ci :

porte

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

• L'eau condensée n'est pas correctement vidangée du réservoir d'air provoquant ainsi la formation de rouille et un amincissement du réservoir d'air en acier.
• Modifications apportées au réservoir d'air ou tentatives de réparation.

- Vidanger le réservoir d'air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d'air ou par un nouveau compresseur.

- Ne jamais percer un trou dans le réservoir d'air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d'air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d'air.

Des modifications non autorisées de la soupape de sûreté ou de tous autres composants qui régissent la pression du réservoir d’air.	Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. Ne faites jamais effectuer de réglages ou de substitutions de pièces en vue de modifier les pressions de fonctionnement réglées en usine.
Accessoires :
Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.	Respecter les recommandations du fabricant de l’équipement et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de foot-ball et de basket-ball, etc.
Pneus :
Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.	Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte.REMARQUE:des réservoirs d’air, compresseurs et d’autres appareils laires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter de petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.
DANGER
AAVERTISSEMENT:ECTRIQUE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.	Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.

des simi-

l'air

Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.	Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé conformément aux codes électriques nationaux et locaux.
Mise à la terre électrique : le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des bles-sures graves voire la mort par électrocution. Consulter les directives relatives à la mise à la terre sous Installation.	Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles.

DANGER

RISQUE PROVENANT DES OBJETS PROJE- ▲ AVERTISSEMENT : TÉS EN L'AIR

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

- Le flux d'air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

- Toujours utiliser de l'équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d'écrans latéraux lors de l'utilisation du compresseur. - Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d'autres personnes ou des animaux. - Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d'air avant d'effectuer l'entretien, de fixer des outils ou des accessoires.

DANGER

ALBERTOISMERH : ES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

- Toucher à du métal exposé comme la tête du compresseur ou du moteur, la tubulure des gaz d'échappement ou de sortie, peut se solder en de sérieuses brûlures.

- Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur reste chaud pendant plusieurs minutes après son utilisation. - Ne pas toucher ni effectuer des répara-tions aux coiffes de protection avant que l'appareil n'ait refroidi.

DANGER
▲AVERTISSEMENT : PIÈCES MOBILES
CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER
Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.	Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.Tenir les cheveux, les vêtements et les gants hors de portée des pièces en mouvement. Les vêtements amples, bijoux ou cheveux longs peuvent s'enchevêtrer dans les pièces mobiles.S'éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.
Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures.	Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de un centre de réparation autorisé.
DANGER
▲AVERTISSEMENT : DANGEREUSE
CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER
Une utilisation dangereuse de votre compresseur d'air pourrait provoquer de graves blessures, voire votre décès ou celle d'autres personnes.	Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d'emploi.Se familiariser avec le fonctionnement et les commandes du compresseur d'air.Dégager la zone de travail de toutes personnes, animaux et obstacles.Tenir les enfants hors de portée du compresseur d'air en tout temps.Ne pas utiliser le produit en cas de fatigue ou sous l'emprise d'alcool ou de drogues. Rester vigilant en tout temps.Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.Installer un extincteur dans la zone de travail.Ne pas utiliser l'appareil lorsqu'il manque des pièces ou que des pièces sont brisées ou non autorisées.Ne jamais se tenir debout sur le compresseur.

DANGER

A VERTISSEMENT :

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

- Un compresseur portatif peut tomber d'une table, d'un établi ou d'un toit et causer des dommages au compresseur, ce qui pourrait résulter en de graves blessures, voire la mort de l'opérateur.

- Toujours faire fonctionner le compresseur alors qu'il est dans uns position sécuritaire et stable afin d'empêcher un mouvement accidentel de l'appareil. Ne jamais faire fonctionner le compresseur sur un toit ou sur toute autre position élevée. Utiliser un tuyau d'air supplémentaire pour atteindre les emplacements en hauteur.

DANGER

ATTENTION :

RISQUE ASSOCIÉ AU BRUIT

CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

- Dans certaines conditions et selon la durée d'utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

- Toujours utiliser un équipement de sécurité homologué : protection auditive conforme à la norme ANSI S12.6 (S3.19).

CONSERVER CES DIRECTIVES POUR UN USAGE ULTÉRIEUR

SPECIFICATIONS

Modèle n° C2002

Alésage 1,875 po (4,8 cm)

Course 1,250 po (3,2 cm)

Tension monophasée 120/60

Exigence minimale du circuit de dérivation 15 A

Genre de fusibles À retardement

Capacité du réservoir d'air (gallons) 6 (22,7 litres)

Pression l'amorçage approx. 120 PSI

pi³/min standard (SCFM) à 40 lb/po² *3,7

pi³/min standard (SCFM) à 90 lb/po² *2,6

*Testé conformément à la norme ISO 1217

LEXIQUE

Veuillez vous familiariser avec ces termes avant d'utiliser l'appareil.

CFM : pieds cubes par minute (pi ³ /min).

SCFM : pieds cubes par minute (pi³/min) standard. Une unité de mesure de débit d'air.

PSIG : jauge indiquant le nombre de livres par pouce carré (lb/po ² ). Une unité de mesure de pression.

Codes de certification : Les produits portant une ou plusieurs des mentions suivantes (UL, CUL, ETL, CETL) ont été évalués par des laboratoires indépendants de sécurité certifiés par l'OSHA et répondent aux normes de sécurité applicables.

Pression d'amorçage : Lorsque le moteur est arrêté, la pression du réservoir d'air s'abaisse tandis qu'on continue d'utiliser l'accessoire. Quand la pression du réservoir tombe à un niveau bas réglé à l'usine, le moteur se remet automatiquement en marche. La basse pression à laquelle le moteur se remet automatiquement en marche s'appelle la « pression d'amorçage ».

Pression de rupture : Lorsqu'on met un compresseur d'air en marche et qu'il commence à fonctionner, la pression d'air dans le réservoir commence à s'accumuler. La pression monte et atteint un niveau élevé réglé à l'usine, avant que le moteur ne s'arrête automatiquement, protégeant ainsi le réservoir d'air d'un taux de pression qui excèderait sa capacité. La haute pression à laquelle le moteur s'arrête s'appelle la «pression de rupture».

Circuit de dérivation : Le circuit acheminant l'électricité du tableau électrique vers la prise murale.

CYCLE DE SERVICE

La pompe de ce compresseur d'air est capable de fonctionner de façon continue. Toutefois, pour prolonger la durée de vie du compresseur d'air, nous vous recommandons de conserver un cycle de service moyen de 50 % à 75 % : c'est-à-dire que la pompe du compresseur d'air ne devrait pas fonctionner plus que 30 à 45 minutes dans une heure particulière.

ACCESSOIRES

Les accessoires sont disponibles au magasin où l'appareil a été acheté ou chez une quincaillerie locale.

ASSEMBLAGE

DÉBALLAGE

1. Retirez l'appareil de sa boîte et jetez tout l'emballage.

INSTALLATION

MONTAGE DE L'APPAREIL

Emplacement du compresseur d'air

• Le compresseur d'air doit être situé dans un endroit propre, sec et bien aéré.
- Le compresseur d'air devrait être situé à une distance d'au moins 12 po (30,5 cm) de tout mur ou autre obstruction qui pourrait bloquer le débit d'air.
- La pompe et la tôle de protection du compresseur sont conçus pour permettre un refroidissement approprié. Les ouvertures d'aération du compresseur sont nécessaires pour maintenir la température de fonctionnement appropriée. Ne placez pas de chiffons ou de contenants sur ou à proximité de ces ouvertures.

DIRECTIVES DE MISE À LA TERRE

AVERTISSEMENT :

Risque de choc électrique ! En cas de court-circuit, la mise à la terre réduit le risque de choc en fournissant un fil de fuite pour le courant électrique. Ce compresseur d'air doit être adéquatement mis à la terre.

Ce compresseur d'air portatif est doté d'un cordon muni d'un fil de mise à la terre et d'une fiche appropriée de mise à la terre (voir l'illustration ci-dessous).

1. Le cordon fourni avec cet appareil comprend une fiche avec broche de mise à la terre. La fiche DOIT être insérée dans une prise de courant mise à la terre.

IMPORTANT: La prise de courant utilisée doit être installée et mise à la terre conformément à tous les codes et ordonnances électriques locaux.

1. Assurez-vous que la prise de courant utilisée a la même configuration que la fiche de mise à la terre. NE PAS UTILISER UN ADAPTATEUR. Voir l'illustration.

2. Inspectez la fiche et le cordon avant chaque utilisation. Ne pas les utiliser s'il y a des signes de dommages.

3. Si vous ne comprenez pas tout à fait ces directives de mise à la terre, ou s'il y a des doutes que le compresseur soit mis à la terre de manière appropriée, faire vérifier l'installation par un électricien qualifié.

⚠️ DANGER : Risque de choc électrique ! UNE MISE À LA TERRE INAPPROPRIÉE PEUT ENTRAÎNER DES CHOCS ÉLECTRIQUES.

Ne modifiez pas la fiche fournie. Si elle ne convient pas à la prise de courant disponible, une prise appropriée doit être installée par un électricien qualifié.

Toute réparation du cordon ou de la fiche DOIT être effectuée par un électricien qualifié.

RALLONGES

Si une rallonge doit être utilisée, s'assurer :

• d'utiliser une rallonge à trois fils, munie d'une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes qui accepte la fiche de la rallonge;
  • qu'elle est en bon état;
  • qu'elle n'excède pas 50 pi (15,2 m);
• que les fils sont d'un calibre minimum de 14 AWG. (La grosseur du fil augmente comme le numéro de calibre diminue. Les fils de calibre 12 AWG et 10 AWG peuvent également être utilisés. NE PAS UTILISER UN FIL DE CALIBRE 16 OU 18 AWG.)

ATTENTION : L'utilisation d'une rallonge produira une chute de tension qui entraînera une perte de puissance au moteur ainsi qu'une surchauffe. Au lieu d'utiliser une rallonge électrique, augmentez plutôt la longueur du boyau d'air en connectant un autre boyau à l'extrémité. Connectez des boyaux supplémentaires au besoin.

PROTECTION CONTRE LA SURTENSION ET PROTECTION DU CIRCUIT

Consulter le tableau des spécifications pour connaître les exigences minimums concernant la tension et le circuit de dérivation.

ATTENTION : Risque d'une utilisation dangereuse. Certains modèles de compresseur d'air peuvent fonctionner sur un circuit de 15 ampères si les conditions suivantes sont satisfaites :

1. Le courant d'alimentation au circuit doit être conforme aux exige code national de l'électricité.
2. le circuit n'est pas utilisé pour alimenter d'autres dispositifs électriques.
3. les rallonges sont conformes aux spécifications;
4. le circuit est muni d'un coupe-circuit de 15 A ou d'un fusible retardé de 15 A. REMARQUE : Si un compresseur est relié à un circuit protégé par des fusibles, n'utilisez que des fusibles à retardement. Les fusibles à retardement portent un « D » au Canada et un « T » aux États-Unis.

Si une des conditions ci-dessus ne peut être satisfaite, ou si l'util compresseur entraîne continuellement une panne de courant, il sera p nécessaire de brancher le compresseur sur un circuit de 20 ampères. Il n'est pas nécessaire de remplacer le cordon dans un tel cas.

UTILISATION

FAMILIARISEZ-VOUS AVEC VOTRE COMPRESSEUR D'AIR

LISEZ CE GUIDE DE L'UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D'UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l'emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures.

DESCRIPTION DU FONCTIONNEMENT

Familiarisez-vous avec ces commandes avant d'utiliser l'appareil.

Interrupteur marche (I)/arrêt (O) » : Placez cet interrupteur à la position de marche (I) pour alimenter automatiquement le manostat et à la position d'arrêt (O) pour couper l'alimentation après chaque utilisation.

Manostat (non illustré) : Le manostat démarre automatiquement le moteur lorsque la pression dans le réservoir d'air tombe à une valeur inférieure à la « pression d'amorçage » réglée à l'usine. Il arrête le moteur lorsque la pression dans le réservoir d'air atteint la « pression de rupture » réglée à l'usine.

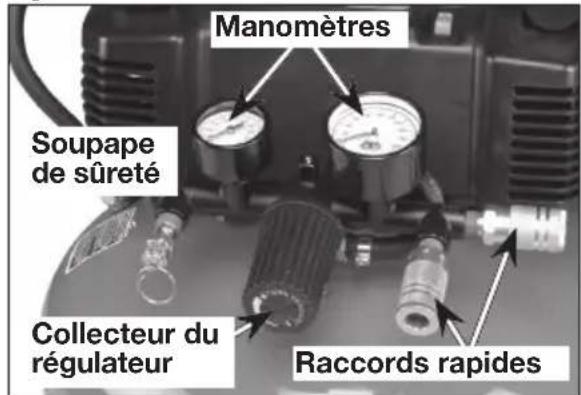

Soupape de sûreté : Si le manostat n'arrête pas le compresseur d'air lorsque la « pression de rupture » est atteinte, la soupape de sûreté protège contre toute surpression en « sautant » à la valeur de pression établie à l'usine une pression légèrement supérieure à la « pression de rupture » établie pour le manostat.

Manomètre du réservoir : Le manomètre du réservoir indique la pression d'air en réserve dans le réservoir.

Manomètre de sortie : Le manomètre de sortie indique la pression d'air disponible à la sortie du régulateur. Cette pression est contrôlée par le régulateur et est toujours inférieure à ou égale à la pression du réservoir.

Régulateur : Contrôle la pression d'air indiquée sur la jauge à pression de sortie.

Tournez la poignée du régulateur dans le sens des aiguilles d'une montre pour augmenter et dans le sens contraire pour réduire la pression.

Système de refroidissement (non illustré) : Le compresseur d'air est doté d'un système de refroidissement d'avant garde. Le cœur de ce système est un ventilateur à technologie avancée. Il est tout à fait normal que ce ventilateur souffle de l'air au-dessus de la tête de la pompe, le manchon du cylindre et le carter. Vous savez que le système de refroidissement fonctionne bien lorsque de l'air est e xpulsé.

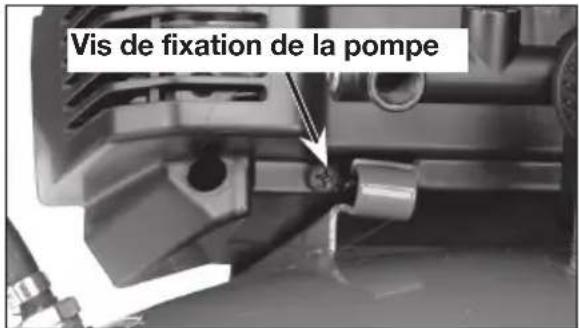

Pompe du compresseur d'air (non illustrée) : La pompe comprime l'air pour le forcer dans le réservoir d'air. L'air n'est pas disponible pour travailler avant que le compresseur n'ait élevé la pression du réservoir d'air au niveau requis à la sortie d'air.

Robinet de vidange : Le robinet de vidange est situé à la base du réservoir d'air et est utilisé pour vidanger la condensation après chaque utilisation.

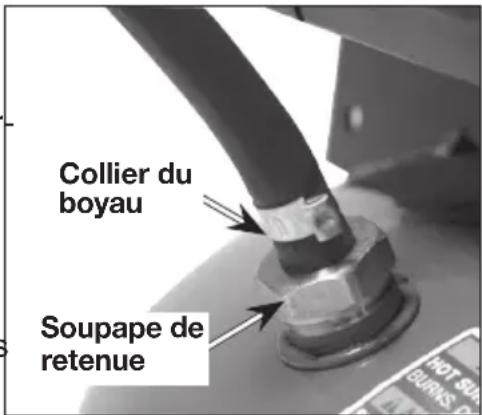

Soupape de retenue : Lorsque le compresseur fonctionne, la soupape de retenue est « ouverte », permettant à l'air comprimé d'entrer dans le réservoir d'air. Quand le compresseur d'air atteint la « pression de rupture », la soupape de retenue « se ferme », permettant à l'air pressurisé de demeurer à l'intérieur du réservoir d'air.

Protecteur de surcharge du moteur: Le moteur dispose d'un protecteur de surcharge thermique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le moteur hors tension. Il faut donner au moteur le temps de refroidir

UTILISATION DE L'APPAREIL

Arrêt de l'appareil

1. Réglez l'interrupteur marche/arrêt à la position d'arrêt.

Avant le démarrage

Procédures de rodage

⚠ AVERTISSEMENT : Ne pas utiliser cet appareil avant d'avoir lu et compris le mode d'emploi ainsi que l'intégralité des directives de sécurité, d'utilisation et d'entretien.

Procédures de rodage

ATTENTION : Risque d'une utilisation dangereuse. Le compresseur d'air peut subir d'importants dom-mages si les procédures de rodage ne sont pas suivies à la lettre.

Cette procédure doit être exécutée avant d'utiliser le compresseur d'air première fois et après le remplacement de la soupape de retenue ou de la pompe complète du compresseur.

1. Assurez-vous que l'interrupteur marche/arrêt est en position d'arrêt.
2. Branchez le cordon d'alimentation dans la prise de courant du circuit de dérivation approprié. (Consultez le paragraphe sur la protection contre la

surtension et la protection du circuit de la section sur l'installation de ce guide.)

1. Ouvrez complètement le robinet de vidange (en le tournant en sens antihoraire) pour permettre à l'air de s'échapper et pour empêcher l'accumulat pression d'air dans le réservoir lors de la période de rodage.
2. Déplacez l'interrupteur marche/arrêt à la position de marche (I). Le compresseur se mettra en marche.
3. Faire fonctionner le compresseur pendant 15 minutes. Assurez-vous que le robinet de vidange est ouvert et que la pression d'air accumulée dans le réservoir est minimale.
4. Après 15 minutes, fermez le robinet de vidange en le tournant en sens horaire. Le récepteur d'air se remplira jusqu'à ce que l'appareil atteigne la pression « de rupture » et le moteur s'arrêtera ensuite.

Le compresseur d'air est maintenant prêt pour l'utilisation.

Avant chaque mise en marche

1. Réglez l'interrupteur marche/arrêt à la position d'arrêt.
2. Tournez la poignée du régulateur dans le sens des aiguilles d'une montre pour régler la pression de sortie à zéro.
3. Raccordez le boyau et les accessoires.

AVERTISSEMENT :

Risque d'utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la cher un à-coup du tuyau.

▲ AVERTISSEMENT :

Risque d'utilisation dangereuse. N'utilisez pas les accessoires endommagés ou portés.

REMARQUE : Le boyau ou l'accessoire doit être muni d'une fiche à connexion rapide si la sortie d'air est équipée d'une douille à connexion rapide.

⚠ AVERTISSEMENT :

Risque d'éclatement. Une pression d'air trop élevée conduit à un risque dangereux d'éclatement.

Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum.

ATTENTION :

Risque d'utilisation dangereuse. L'air comprimé de l'appa pourrait contenir de l'eau condensée et des brumes d'huile. Ne

pas vaporiser de l'air non filtré sur un article que l'humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l'air filtré. Lire les directives pour l'outil ou le dispositif pneumatique.

Mise en marche

1. Réglez l'interrupteur marche/arrêt à la position de marche. Le s'arrêtera lorsque la pression dans le réservoir atteint la « press rupture ».

2. Tournez la poignée du régulateur dans le sens des aiguilles d'une montre pour augmenter la pression et arrêtez quand la pression désirée est atteinte.

⚠ AVERTISSEMENT :

Si n'importe quel bruit ou vibration peu commun est noté, arrêtez le compresseur immédiatement et

faites-vérifier le par un technicien qualifié de service.

Le compresseur d'air est maintenant prêt pour l'utilisation.

ENTRETIEN

RESPONSABILITÉS DU CLIENT

	Avant chaque utilisation	À chaque jour ou après chaque utilisation
Vérifier la soupape de sûreté	X
Vidanger le réservoir		X

⚠ AVERTISSEMENT :

Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconnectez l'alimentation électrique au compresseur d'air, purgez la pression du réservoir et laissez le compresseur d'air se refroidir.

REMARQUE : Consultez la section « Utilisation » pour connaître l'emplacement des commandes.

VÉRIFICATION DE LA SOUPAPE DE SÛRETÉ

⚠ AVERTISSEMENT :

Risque d'éclatement. Si la soupape de sûreté ne fonctionne pas correctement, une surpression ser une rupture ou une explosion du réservoir à air.

⚠ AVERTISSEMENT :

Risque provenant des objets projet. És Toujours utiliser de l'équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d'écrans latéraux lors de l'utilisation du compresseur.

1. Avant de mettre en marche le compresseur, tirez sur l'anneau de la soupape de sûreté pour vous assurer que la soupape fonctionne librement. Si la soupape est coincée ou qu'elle ne bouge pas librement, elle doit être remplacée par une autre soupape du même type.

VIDANGE DU RÉSERVOIR

⚠ AVERTISSEMENT :

Risque d'utilisation dangereuse. Les réservoirs d'air contiennent de l'air sous haute pression. Éloigner le protection oculaire [ANSI Z87.1(CAN/CSA Z94.3)] et toutes autres parties du corps de l'orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

▲ AVERTISSEMENT :

Risque associé au bruit. Utiliser une protection auditive [ANSI S12.6(S3.19)] car le flux d'air sortant est strident en cours de vidange.

1. Apagar la unidad colocando el interruptor en On/Auto/Off en « Off ».
2. Tirez le bouton du régulateur vers l'extérieur et tournez-le dans le sens contraire des aiguilles d'une montre pour régler la pression de sortie à zéro.
3. Enlevez l'outil pneumatique ou l'accessoire.

4. Tirez l'anneau de la soupape de sûreté pour permettre à l'air de purger du réservoir jusqu'à ce que la pression dans le réservoir se situe à environ 20 lb/po². Relâchez l'anneau de la soupape de sûreté.

5. Vidangez l'eau du réservoir en ouvrant le robinet de vidange. (Tournez dans le sens contraire des aiguilles d'une montre) situé en bas du réservoir.

AVERTISSEMENT :

Risque d'éclatement. L'eau dans le réservoir d'air peut condenser. Si l'eau n'est pas vidangée, cela risque de corroder et d'affaiblir le réservoir d'air, produisant ainsi un risque de rupture du réservoir d'air.

ATTENTION :

Risque de dégats matériels. Évacuez l'eau le réservoir d'air peut contenir l'huile et se rouiller qui peut causer des taches.

1. Une fois la vidange de l'eau terminée, fermez le robinet de vidange (tournez dans le sens des aiguilles d'une montre). Le compresseur d'air peut maintenant être rangé.

REMARQUE : Si le robinet de vidange est engorgé, libérez tout l'air pressurisé. Le robinet de vidange peut alors être enlevé, nettoyé et réinstallé.

Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconnectez l'alimentation électrique au compresseur d'air, purgez la pression du réservoir et laissez le compresseur d'air se refroidir.

REMPLACEMENT OU NETTOYAGE DE LA SOUPAPE DE RETENUE

1. Déchargez tout l'air pressurisé du réservoir d'air. Voir la partie intitulée « Vidange du réservoir » de la section sur l'entretien.

2. Débranchez le compresseur d'air.

3. Retirez le collier du boyau et ensuite le boyau. REMARQUE : Le collier du boyau ne peut pas être réutilisé. Il faut se procurer un collier de boyau neuf. Voir la partie intitulée « Pièces de rechange » de la section sur Service ou achetez un collier de boyau standard d'une quincaillerie locale.

4. À l'aide d'une clé à douille, dévissez la soupape de retenue (en tournant dans le sens contraire des aiguilles d'une montre).

5. Assurez-vous que le disque de soupape se déplace librement à l'intérieur de la soupape de retenue et que la tension du ressort retient le disque en position élevée et fermée. La soupape de retenue peut être nettoyée à l'aide d'un solvant, tel qu'un décapant à peinture et vernis.

6. Appliquez un produit d'étanchéité sur les filets de la soupape. Réinstaller la soupape de retenue (en tournant dans le sens des aiguilles d'une montre).

7. Replacez le boyau avec un collier de boyau neuf.

8. Effectuez la procédure de rodage. Voir la partie intitulée « Procédures de Rodage » de la section sur l'utilisation.

POUR REMPLACER LE RÉGULATEU

1. Déchargez tout l'air pressurisé du réservoir d'air. Voir la partie in « Vidange du réservoir » de la section sur l'entretien.
2. Débranchez l'appareil.
3. Retirez le couvercle de la console.
4. À l'aide d'une clé à molette, retirez les manomètres, les raccords rapides et la soupape de sûreté du collecteur du régulateur.

1. Retirez le collier du boyau et ensuite le boyau. REMARQUE : Le collier du boyau ne peut pas être réutilisé. Il faut se procurer un collier de boyau neuf. Voir la partie intitulée « Pièces de rechange » de la section sur Service ou achetez un collier de boyau standard d'une quincaillerie locale.
2. Retirez les vis de fixation de la pompe (une de chaque côté).

1. Glissez avec soin la pompe pour le retirer des supports et pour l'éloigner.
2. À l'aide d'une clé à molette, retirez le collecteur du régulateur.
3. Appliquez un produit d'étanchéité pour tuyaux au collecteur de régulateur neuf et montez-le. Serrez le collecteur avec une clé.
4. Appliquez un produit d'étanchéité pour tuyaux aux manomètres, aux raccords rapides et à la soupape de sûreté.
5. Assemblez tous les composants dans l'ordre inverse du retrait. Assurez-vous d'orienter les manomètres pour que les relevés soient corrects et utilisez les clés pour bien serrer tous les composants.

RANGEMENT

Avant de ranger le compresseur d'air, effectuez les étapes suivantes :

1. Revoyez la section intitulée « Entretien » des pages précédentes et exécutez l'entretien requis.
2. Réglez l'interrupteur marche/arrêt à la position d'arrêt et débranché l'appareil.
3. Tournez le régulateur dans le sens contraire des aiguilles d'une montre et réglez la pression de sortie à zéro.
4. Débranchez l'outil pneumatique ou l'accessoire.
5. Tirez l'anneau de la soupape de sûreté pour purger l'air du réservoir jusqu'à ce que la pression dans le réservoir soit d'environ 20 lb/po². Relâchez l'anneau de la soupape de sûreté.
6. Vidangez l'eau du réservoir d'air en ouvrant le robinet de vidange situé en bas du réservoir.

AVERTISSEMENT :

Risque d'éclatement. L'eau dans le réservoir d'air peut condenser. Si le réservoir n'est pas vidangé, l'eau corrodera et affaiblira les parois du réservoir d'air, causant ainsi un risque d'éclatement du réservoir.

1. Une fois que l'eau est vidangée, fermez le robinet de vidange en le tournant en sens horaire.

REMARQUE : Si le robinet de vidange est engorgé, libérez tout l'air pressurisé. Le robinet de vidange peut alors être enlevé, nettoyé et réinstallé.

1. Protégez le cordon électrique et le boyau d'air contre tout dommage (de façon à ce qu'ils ne soient pas coincés ou écrasés). Enroulez-les, sans contrainte, autour de la poignée du compresseur d'air.

2. Rangez le compresseur d'air dans un endroit propre et sec.

SERVICE

PIÈCES DE RECHANGE

Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter notre site Web au servicenet. porter-cable.com. Commander aussi des pièces auprès d'une succursale d'usine ou composer le (888)-848-5175 pour le service à la clientèle et recevoir ainsi une assistance personnalisée de techniciens bien formés.

ENTRETIEN ET RÉPARATION

Tous les outils de qualité finissent par demander un entretien ou un changement de pièce. Pour de plus amples renseignements à propos de Porter-Cable, ses succursales d'usine ou un centre de réparation sous garantie autorisé, consulter notre site Web au deltaportercable.com ou composer le (888)-848-5175 pour le service à la clientèle. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main-d'oeuvre. Nous ne pouvons garantir les réparations effectuées en partie ou totalement par d'autres.

Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, É.-U. – à l'attention de : Product Service. S'assurer d'indiquer toutes les informations figurant sur la plaque signalétique de l'outil (numéro du modèle, type, numéro de série, etc.).

ACCESSOIRES

Une ligne complète des accessoires est fournie des centres commerciaux d'usine de par votre de Porter-Cable•Delta fournisseur, de Porter-Cable•Delta, et des stations service autorisées par Porter-Cable. Veuillez visiter notre sit deltaportercable.com pour un catalogue ou pour le nom de votre fournisseur plus proche.

⚠ AVERTISSEMENT :

Depuis des accessoires autre que ceux offerts par Porter-Cable•Delta n'ont pas été testés avec ce

produit,utilisation de tels accessoires a pu être dangereux. Pour l'exploitation sûre, seulement Porter-Cable•Delta a recommandé des accessoires devrait être utilisé avec ce produit.

DÉPANNAGE

AVERTISSEMENT :

Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand le courant est

présent. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconnectez l'alimentation électrique au compresseur d'air, purgez la pression du réservoir et laissez le compresseur d'air se refroidir.

PROBLÈME CAUSE CORRECTION
Pression excessive - la soupape de sûreté se soulève.	Le manostat n'arrête pas le moteur lorsque le compresseur d'air atteint la «pression de rupture».La «pression de rupture» du manostat est trop élevée.	Déplacez le levier «On/ Auto/Off» à la position «Off». Si l'appareil ne s'arrête pas, contactez un technicien qualifié.Contactez un technicien qualifié.
Fuites d'air aux raccords. Les raccords des tubes ne sont pas assez serrés.		Resserrez les raccords là où on peut entendre l'air s'échapper. Vérifiez les raccords à l'aide d'une solution d'eau savonneuse.Ne Pas Trop Serrer.
Fuites d'air au réservoir d'air ou aux sou-dures du réservoir.Fuites d'air entre la tête et la plaque de la soupape.	Réservoir d'air défectueux.	Le réservoir d'air doit être remplacé. Ne tentez pas de réparer les fuites.AVERTISSEMENT :Risque d'éclatement. Évitez de percer, de souder ou de modifier le réservoir d'air de quelque façon.Celui-ci risquerait de rompre ou d'exploser.
	Joint d'étanchéité accusant une fuite.	Contactez un technicien qualifié.
Fuite d'air à la sou-pape de sûreté.	Défectuosité possible dans la soupape de sûreté.	Faites fonctionner la soupape manuellement en tirant sur l'anneau. Si les fuites ne sont pas éliminées, la soupape devrait être remplacée.
Cognements. Soupape de retenue défectueuse.		Retirez et nettoyez ou remplacez la soupape.
Le relevé de pression sur le manomètre du régulateur tombe lorsqu'un accessoire est utilisé.	Une légère chute de pression est considérée normale.	S'il y a une chute excessive de pression lorsqu'un accessoire est utilisé, ajustez le régulateur en suivant les directives du paragraphe intitulé «Description du fonctionnement» de la section sur l'utilisation. REMARQUE : Ajustez la pression du régulateur lorsqu'il y a un débit d'air (c.-à-d., pendant l'utilisation d'un accessoire).
Le compresseur d'air ne fournit pas suffisamment d'air pour faire fonctionner les accessoires.	Utilisation prolongée et excessive de l'air. Le compresseur n'est pas assez gros pour la quantité d'air requise. Trou dans le boyau. Trou dans le boyau. Soupape de retenue obstruée. Fuites d'air. Fuites d'air.	Utilisation prolongée et excessive de l'air. Le compresseur n'est pas assez gros pour la quantité d'air requise. Soupape de retenue obstruée.
Fuite d'air continue au bouton du régulateur.	Régulateur endommagé. Remplacez le régulateur.
Le régulateur ne ferme pas l'orifice de sortie d'air.	Régulateur endommagé. Remplacez le régulateur.
PROBLÈME CAUSE CORRECTION
Le moteur ne tourne pas. Fusible sauté ou coupe-circuit déclenché.		Vérifiez s'il y a un fus-ible sauté dans la boîte à fusibles et remplacez-le au besoin. Rétablissez le coupe-circuit. Ne pas utiliser un fusible ou un coupe-circuit à valeur nominale supérieure à la valeur spécifiée pour le circuit de dérivation utilisé.Vérifier si le fusible est du type approprié. Vous devriez utiliser un fusible retardé.Vérifier s'il y a une condi-tion de tension basse.Vérifiez la rallonge.Déconnectez tout autre appareil électrique du circuit ou branchez le compresseur sur son pro-pre circuit de dérivation.
		Rallonge de longueur ou de calibre inapproprié.
		Connexions élec-triques desserrées.
		Moteur défectueux. Faire vérifier par un technicien qualifié.
		Le commutateur de pro-tection de surcharge du moteur a été déclenché

GARANTIE COMPLÈTE D'UN (1) AN

Les outils industriels de PORTER-CABLE sont garantis pour une période de un (1) an à partir de la date d'achat. PORTER-CABLE réparera gratuite défectuosités provoquées par un défaut de matériel ou de fabrication. Pour des renseignements relatifs aux réparations sous garantie, composer le (888)-848-5175. Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d'autres droits qui varient d'un État ou d'une province à l'autre.

AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, comp (888)-848-5175 pour en obtenir le remplacement gratuit.

AVERTISSEMENT UNE UTILISATION INCORRECTE PEUTÊTRE DANGEREUSE. SUIVEZ LES INSTRUCTIONS CIDESSOUS :
RISQUE D'ECLATEMENT. ASSUREZ-VOUS QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST REGLÉE À UN NIVEAU INFÉRIEUR À LA PRESSION D'UTILISATION MAXIMUM DU PISTOLET VAPORISATEUR OU DE L'ACCESSOIRE.AVANT DE DÉMARRER LE COMPRESSEUR, TIREZ SUR L'ANNEAU DELA SOUPAPE DE SÛRETÉ POUR VOUS ASSURER QU'ELLE FONCTIONNE LIBREMENT, VIDANGEZ L'EAU DU RÉSÉROVIER À AIR APRÈS CHAQUE UTILISATION.
RISQUE D'INCENDIE OU D'EXPLOSION. NE PAS VAPORISER UN LIQUIDE OU UN PEINTURE INFLAMMABLE OU COMBUSTIBLE PRÈS D'ÉTINCELLES, DE FLAMMES, DE VEILLEUSES NI DANS UN ENDroit RESTREINT OU RENFERME. L'AIRE DE VAPORISATION DOIT ÉTRE BIEN AÉRÉE. GARDEZ LE COMPRESSEUR À UNE DISTANCE D'AU MOINS 20 PIEDS DELA SURFACE À VAPORISER. NE PORTEZ PAS LE COMPRESSEUR ETNE L'UTILISEZ PAS NI AUCUN AUTRE APPAREIL ÉLECTRIQUE À PROXIMITÉ DE L'AIRE DE VAPORISATION. NE FUMEZ JAMAIS QUAND VOUS VAPORISEZ. UTILISEZ UN FLEXIBLE D'AIR D'UNE LONGUEUR MINIMUM DE 25 PIEDS POUR RELIER LE PISTOLET VAPORISATEUR AU COMPRESSEUR.
RISQUE DE BLESSURES CORPORELLES. PORTEZ DES LUNETTES DE PROTECTION ANSI Z87. NE DIRIGEZ JAMAISL'AIR COMPRIME OU DES MATÉRIAUX VERS SOI OU VERS AUTRUI. NE JAMAIS UTILISER DE L'AIR COMPRIMÉ POUR LA RESPIRATION. RÉGLEZ LA PRESSION À ZÉRO AVANT DE RETIRER LE BOYAU.
RISQUE DE CHOC ÉLECTRIQUE. VOLTAGE DANGEREUX. DEBRANCHEZ LAMACHINE AVANT D'ENLEVER BOITIER. N'EXPOSEZPAS LE COMPRESSEUR À LA PLUIE. REMISEZ-LE À L'INTÉRIEUR.
LISEZ LEMANUEL DE L'UTILISATEUR POUR DES INSTRUCTIONS COMPLÉTES CONCERNANT LA SÉCURITÉ, L'UTILISATION ET LES RÉPARATIONS.

Un réservoir rouillé peut provoquer une explosion et causer des blessures graves ou fatales. Inclinez le réservoir vers l'avant pour le vidan der après chaque utilisation.

WARNING
