Caractéristiques techniques	Extension audio/vidéo HDMI sur une distance de 60 mètres via un câble CAT5e/6
Résolution supportée	Jusqu'à 1080p (1920x1080) à 60 Hz
Connectivité	Ports HDMI et RJ-45
Alimentation	Alimentation externe requise pour l'unité émettrice
Utilisation	Idéal pour les installations de systèmes de projection, de signalisation numérique et de diffusion multimédia
Maintenance	Vérifier régulièrement les connexions et le câblage pour assurer une performance optimale
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Compatible avec les appareils HDMI standards, garantie limitée du fabricant

FOIRE AUX QUESTIONS - VE801 ATEN

Comment connecter le ATEN VE801 à mon téléviseur et à ma source vidéo ?

Pour connecter le ATEN VE801, utilisez un câble HDMI pour relier la source vidéo à l'entrée HDMI du VE801, puis un autre câble HDMI pour connecter la sortie HDMI du VE801 à votre téléviseur.

Le signal vidéo est dégradé ou absent, que faire ?

Vérifiez que tous les câbles HDMI sont correctement connectés et en bon état. Assurez-vous également que la source vidéo est allumée et sélectionnée sur le bon port d'entrée sur votre téléviseur.

Le son ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que le volume de la source vidéo et du téléviseur est réglé correctement. Vérifiez également que le câble HDMI utilisé prend en charge l'audio et qu'il est bien connecté.

Puis-je utiliser le VE801 avec des résolutions 4K ?

Oui, le ATEN VE801 prend en charge des résolutions allant jusqu'à 4K à 30 Hz. Assurez-vous que tous les câbles HDMI et les appareils connectés sont également compatibles avec cette résolution.

Comment réinitialiser le ATEN VE801 en cas de problème ?

Pour réinitialiser le VE801, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser le dispositif et résoudre certains problèmes techniques.

Le VE801 fonctionne-t-il avec des appareils Apple ?

Oui, le ATEN VE801 est compatible avec les appareils Apple tant qu'ils utilisent une sortie HDMI pour la connexion.

Y a-t-il une distance maximale pour l'extension du signal HDMI ?

La distance maximale d'extension du signal HDMI avec le VE801 dépend du type de câble utilisé. En général, un câble HDMI de haute qualité peut étendre le signal jusqu'à 30 mètres sans perte de qualité.

Comment savoir si le VE801 est alimenté correctement ?

Vérifiez que le LED d'alimentation est allumé. Si le LED ne s'allume pas, assurez-vous que l'adaptateur secteur est bien connecté et que la prise de courant fonctionne.

Le VE801 prend-il en charge le CEC ?

Le ATEN VE801 ne prend pas en charge la fonctionnalité CEC (Consumer Electronics Control). Vous devrez contrôler vos appareils manuellement.

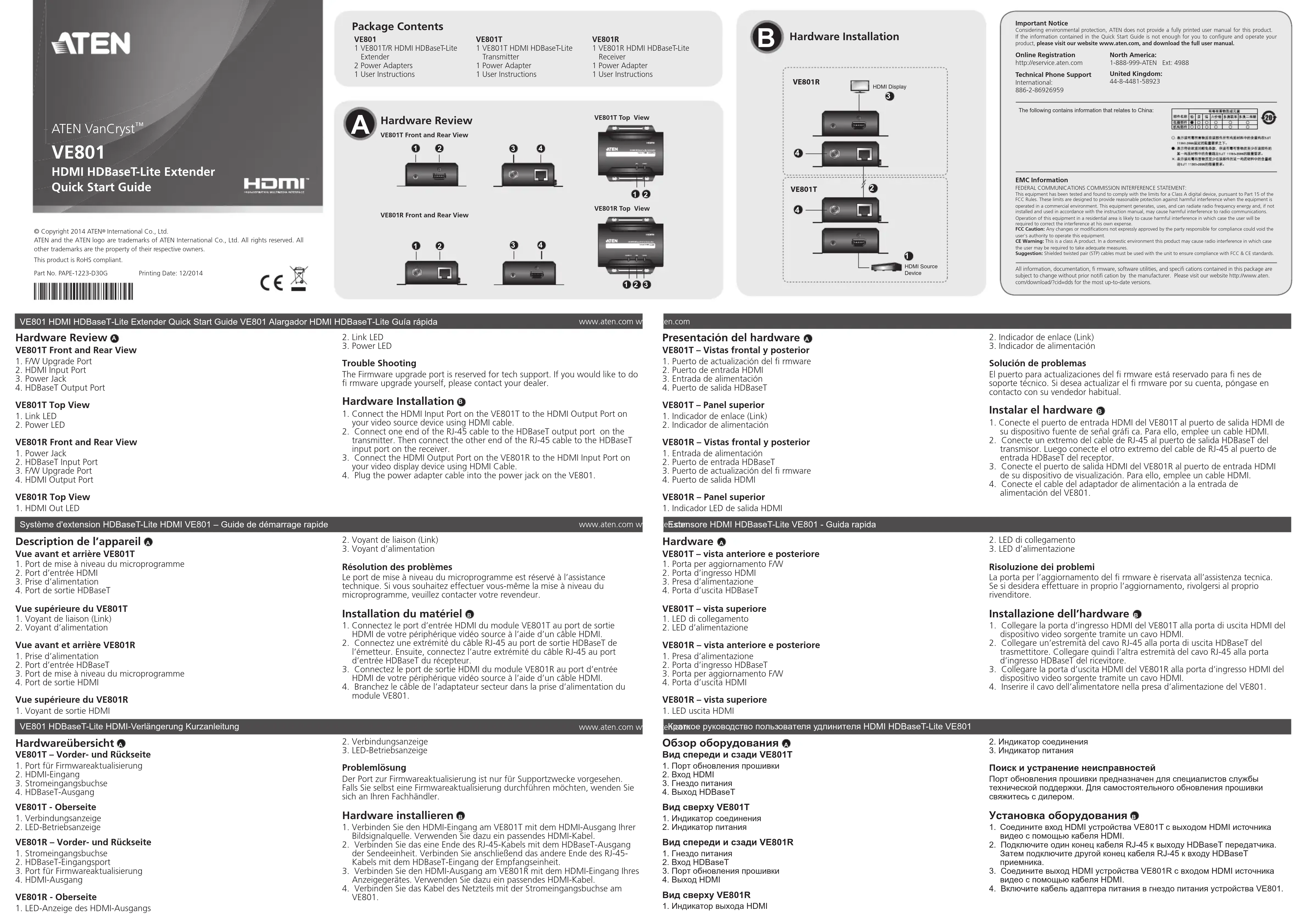

MODE D'EMPLOI VE801 ATEN

Vue avant et arrière VE801T

1. Port de mise à niveau du microprogramme

2. Port d’entrée HDMI

3. Prise d’alimentation

4. Port de sortie HDBaseT

Vue supérieure du VE801T

1. Voyant de liaison (Link)

2. Voyant d’alimentation

Vue avant et arrière VE801R

1. Prise d’alimentation

2. Port d’entrée HDBaseT

3. Port de mise à niveau du microprogramme

4. Port de sortie HDMI

Vue supérieure du VE801R

1. Voyant de sortie HDMI

2. Voyant de liaison (Link)

3. Voyant d’alimentation

Résolution des problèmes Le port de mise à niveau du microprogramme est réservé à l’assistance technique. Si vous souhaitez effectuer vous-même la mise à niveau du microprogramme, veuillez contacter votre revendeur. Installation du matériel

1. Connectez le port d’entrée HDMI du module VE801T au port de sortie

HDMI de votre périphérique vidéo source à l’aide d’un câble HDMI.

2. Connectez une extrémité du câble RJ-45 au port de sortie HDBaseT de

l’émetteur. Ensuite, connectez l’autre extrémité du câble RJ-45 au port d’entrée HDBaseT du récepteur.

3. Connectez le port de sortie HDMI du module VE801R au port d’entrée

HDMI de votre périphérique vidéo source à l’aide d’un câble HDMI.

4. Branchez le câble de l’adaptateur secteur dans la prise d’alimentation du
