Type de produit	Extension audio/video (commutateur KVM sur IP)
Marque	ATEN
Modèle	CN8000A
Catégorie	Extension audio/video
Dimensions (L x P x H)	Environ 200 x 150 x 44 mm (estimation)
Poids	Environ 1,2 kg (estimation)
Alimentation	Adaptateur secteur externe
Ports	1 port LAN (RJ-45), 1 port PC/KVM (DB-15), 1 port console PS/2-USB, 1 port PON (Power Over the NET), 1 port RS-232, 1 port LUC (USB)
Connectivité	Ethernet 10/100/1000 Mbps, gestion à distance via navigateur Web
Protocole réseau	DHCP (par défaut), adresse IP par défaut 192.168.0.60
Fonctions principales	Accès à distance à un ordinateur ou commutateur KVM, contrôle de la console locale (PS/2 ou USB), gestion de l'alimentation via PON, accès console série via RS-232, utilisation d'un ordinateur portable comme console via LUC
Montage	Montage en rack (kit inclus) ou montage sur rail DIN
Configuration requise	Navigateur Web pour la gestion à distance
Sécurité	Authentification par nom d'utilisateur et mot de passe; recommandation de changer les identifiants par défaut
Température d'utilisation	0-50 °C (estimation)
Humidité	0-80% HR sans condensation (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec; éviter les liquides
Pièces détachées et réparabilité	Contacter le support ATEN pour les pièces; pas de pièces réparables par l'utilisateur

FOIRE AUX QUESTIONS - CN8000A ATEN

Comment connecter le CN8000A à mon ordinateur ?

Utilisez le câble KVM personnalisé fourni pour connecter le port PC/KVM du CN8000A aux ports clavier, vidéo et souris de l'ordinateur.

Comment accéder au CN8000A depuis un navigateur Web ?

Ouvrez un navigateur Web et saisissez l'adresse IP du CN8000A. Par défaut, l'appareil utilise DHCP, ou l'adresse IP statique 192.168.0.60 si aucun serveur DHCP n'est trouvé.

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur par défaut est administrator et le mot de passe par défaut est password. Il est fortement recommandé de les modifier.

Puis-je utiliser une console PS/2 et USB en même temps ?

Oui, le câble console personnalisé prend en charge les connexions PS/2 et USB pour le clavier et la souris, vous pouvez utiliser n'importe quelle combinaison.

Comment monter le CN8000A en rack ?

Retirez les deux vis inférieures, fixez le support de montage avec les vis fournies, puis vissez le support dans le rack. Les vis de rack ne sont pas incluses.

Comment utiliser la fonction Power Over the NET (PON) ?

Connectez un dispositif PON au port PON du CN8000A pour gérer l'alimentation à distance.

Puis-je connecter un ordinateur portable comme console ?

Oui, utilisez le câble USB ordinateur portable fourni pour connecter le port USB de l'ordinateur portable au port LUC (Laptop USB Console) du CN8000A.

Comment réinitialiser le CN8000A aux paramètres d'usine ?

Utilisez le commutateur de réinitialisation situé à l'avant de l'appareil (voir la vue de devant dans le manuel).

Le CN8000A prend-il en charge le montage sur rail DIN ?

Oui, vissez le support de montage à l'arrière, fixez les supports de rail DIN avec les grandes vis fournies, puis accrochez l'appareil sur le rail DIN.

Comment configurer la souris sous Windows ?

Utilisez le pilote de souris générique Windows. Sous XP et versions ultérieures, désactivez l'option 'Améliorer la précision du pointeur' dans les paramètres de la souris.

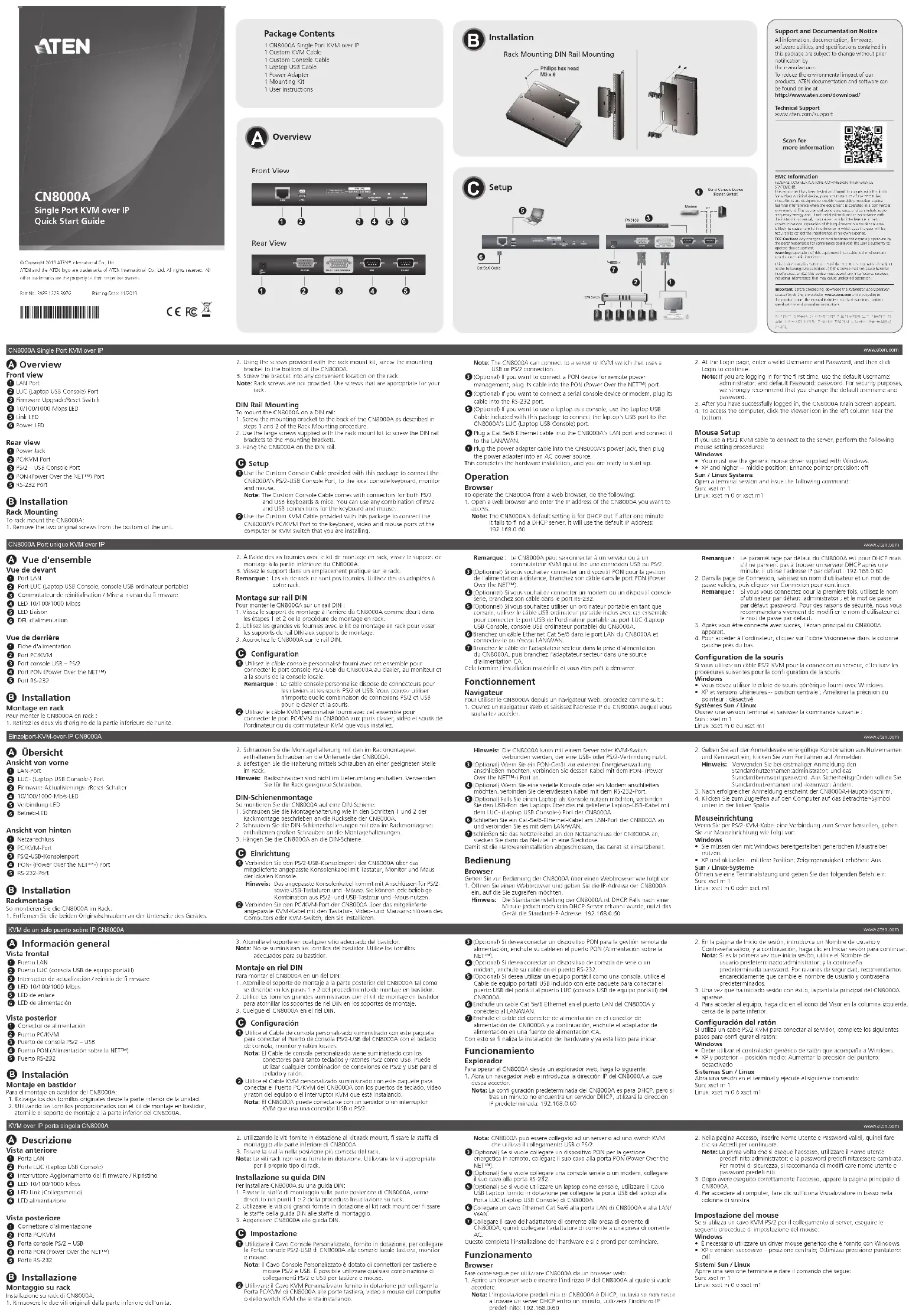

MODE D'EMPLOI CN8000A ATEN

3 Commutateur de réinitialisation / Mise à niveau du firmware

4 LED 10/100/1000 Mbps

5 LED Liaison

6 DEL d'alimentation

Vue de derrière

1 Fiche d'alimentation

2 Port PC/KVM

3 Port console USB – PS/2

4 Port PON (Power Over the NET™)

5 Port RS-232

Montage en rack

Pour monter le CN8000A en rack

1. Retirez les deux vis d'origine de la partie inférieure de l'unité.
2. À l'aide des vis fournies avec le kit de montage en rack, vissez le support de montage à la partie inférieure du CN8000A.
3. Vissez le support dans un emplacement pratique sur le rack.

Remarque : Les vis de rack ne sont pas fournies. Utilisez des vis adaptées à votre rack.

Montage sur rail DIN

Pour monter le CN8000A sur un rail DIN

1. Vissez le support de montage à l'arrière du CN8000A comme décrit dans les étapes 1 et 2 de la procédure de montage en rack

les étapes 1 et 2 de la procédure de montage en rack 2. Utilisez les grandes vis fournies avec le kit de montage

1. Utilisez les grandes vis fournies avec le kit de montage les supports de rail DIN aux supports de montage.
2. Accrochez le CN8000A sur le rail DIN.

C Configuration

1 Utilisez le câble console personnalisé fourni avec cet ensemble pour connecter le port console PS/2-USB du CN8000A au clavier, au moniteur et à la souris de la console locale.

Le câble console personnalisé dispose de connecteurs pou

les claviers et les souris PS/2 et USB. Vous pouvez utiliser

n'importe quelle combinaison de connexions PS/2 et USB pour la clavier et la souris.

2 Utilisez le câble KVM personnalisé fourni avec cet ensemble pour connecter le port PC/KVM du CN8000A aux ports clavier, vidéo et souris de l'ordinateur ou du commutateur KVM que vous installez.

Le paramétrage par défaut du CN8000A est pour DHCP mais

s'il ne parvient pas à trouver un serveur DHCP après une

minute, il utilise l'adresse IP par défaut : 192.168.0.60 2. Dans la page de connexion, saisissez un nom d'utilisateur et un mot de passe valides, puis cliquez sur connexion pour continuer

passe valides, puis cliquez sur Connexion pour continuer : Remarque : Si vous vous connectez pour la première fo

Si vous vous connectez pour la première fois, utilisez le nom d'utilisateur par défaut : administrator; et le mot de passe

par défaut : password. Pour des raisons de sécurité, nous vous

recommandons vivement de modifier le nom d'utilisateur et

1. Après vous être connecté avec succès, l'écran principal du CN8000A
2. Pour accéder à l'ordinateur, cliquez sur l'icône Visionneuse dans la colonne gauche près du bas.

Configuration de la souris

Si vous utilisez un câble PS/2 KVM pour la connexion au serveur, effectuez les procédures suivantes pour la configuration de la souris :

Windows

- Vous devez utiliser le pilote de souris générique fourni avec Windows. - XP et versions ultérieures : position controls : Améliorer la précision du

- XP et versions ultérieures : position centrale, Améliorer la précision du pointeur : désactivé

pointeur : désactivé Systèmes Sun / Linux

Ouvrez une session terminal et saisissez la commande suivante

Sun : xset m 1

Linux : xset m 0 ou xset m 1

www. aten. com

Ansicht von vorne

1 LAN-Port

Remarque : Le CN8000A peut se connecter à un serveur ou à un

commutateur KVM qui utilise une connexion USB ou PS/2. ③ (Optionnel) Si vous souhaitez connecter un dispositif PON pour la gestion de l'alimentation à distance, branchez son câble dans le port PON (Power Over the NET™).

4 (Optionnel) Si vous souhaitez connecter un modem ou un dispositif console série, branchez son câble dans le port RS-232.

5 (Optionnel) Si vous souhaitez utiliser un ordinateur portable en tant que console, utilisez le câble USB ordinateur portable inclus avec cet ensemble pour connecter le port USB de l'ordinateur portable au port LUC (Laptop USB Console, console USB ordinateur portable) du CN8000A.

6 Branchez un câble Ethernet Cat 5e/6 dans le port LAN du CN8000A et connectez-le au réseau LAN/WAN

7 Branchez le câble de l'adaptateur secteur dans la prise d'alimentation

du CN8000A, puis branchez l'adaptateur secteur dans une source d'alimentation CA

Cela termine l'installation matérielle et vous êtes prêt à démarrer.

Fonctionnement

Navigateur

Pour utiliser le CN8000A depuis un navigateur Web, procédez comme suit : 1. Ouvrez un navigateur Web et saisissez l'adresse IP du CN8000A auquel vous souhaitez accéder.
