US3344 - Autres accessoires informatique ATEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur de partage USB 3.1 Gen 1
Marque	ATEN
Modèle	US3344
Nombre de ports PC	4 (USB 3.1 Gen 1 Type-B)
Nombre de ports périphériques	4 (USB 3.1 Gen 1 Type-A)
Connectivité	USB 3.1 Gen 1 (rétrocompatible USB 2.0/1.1)
Alimentation	Micro USB (5V CC, adaptateur non inclus) ; optionnelle pour périphériques gourmands
Méthode de sélection	Sélecteur de port distant (bouton poussoir avec câble)
Indicateur visuel	DEL d'indication de console (port actif)
Dimensions (approx.)	10,5 cm x 6,5 cm x 2,5 cm
Poids (approx.)	150 g
Systèmes d'exploitation supportés	Windows, macOS, Linux (plug-and-play)
Entretien	Nettoyer avec un chiffon doux sec ; éviter les liquides
Sécurité	Utiliser dans un environnement sec et tempéré ; ne pas ouvrir
Pièces détachées / Réparabilité	Non prévu ; contacter ATEN en cas de dysfonctionnement

FOIRE AUX QUESTIONS - US3344 ATEN

Comment basculer entre les ordinateurs connectés ?

Appuyez sur le sélecteur de port distant (bouton avec câble) pour passer d'un ordinateur à l'autre. La DEL s'allume pour indiquer la console active.

Quels câbles sont nécessaires ?

Les câbles USB 3.1 Gen 1 (Type-A vers Type-B) sont fournis. Pour le port hôte, utilisez l'extrémité Type-A ou Type-C selon votre ordinateur.

Puis-je brancher des périphériques USB 2.0 ?

Oui, le commutateur est rétrocompatible avec USB 2.0 et 1.1, mais les débits seront limités à la norme du périphérique.

L'alimentation externe est-elle obligatoire ?

Non, sauf si vous utilisez des périphériques exigeant une puissance élevée (disques durs, etc.). Branchez alors l'adaptateur Micro USB (5V, non fourni).

Comment savoir quel ordinateur est actif ?

La DEL d'indication de console à l'avant s'allume pour le port sélectionné.

Quelle est la distance maximale entre le commutateur et les ordinateurs ?

La longueur des câbles USB fournis est d'environ 1,2 m. Vous pouvez utiliser des câbles prolongateurs USB 3.0 jusqu'à 3 m (non testés).

Le commutateur fonctionne-t-il avec une console de jeu ?

Il est conçu pour les ordinateurs, mais peut fonctionner avec des consoles compatibles USB (non garanti par ATEN).

Y a-t-il un logiciel à installer ?

Non, le US3344 est plug-and-play : aucune installation de pilote n'est nécessaire sous Windows, macOS ou Linux.

Puis-je connecter plus de 4 ordinateurs en cascade ?

Non, ce modèle ne supporte pas la cascade. Utilisez un commutateur à plus de ports pour davantage d'ordinateurs.

Que faire si le sélecteur de port distant ne fonctionne pas ?

Vérifiez la connexion du câble du sélecteur à l'arrière. Si le problème persiste, contactez le support ATEN.

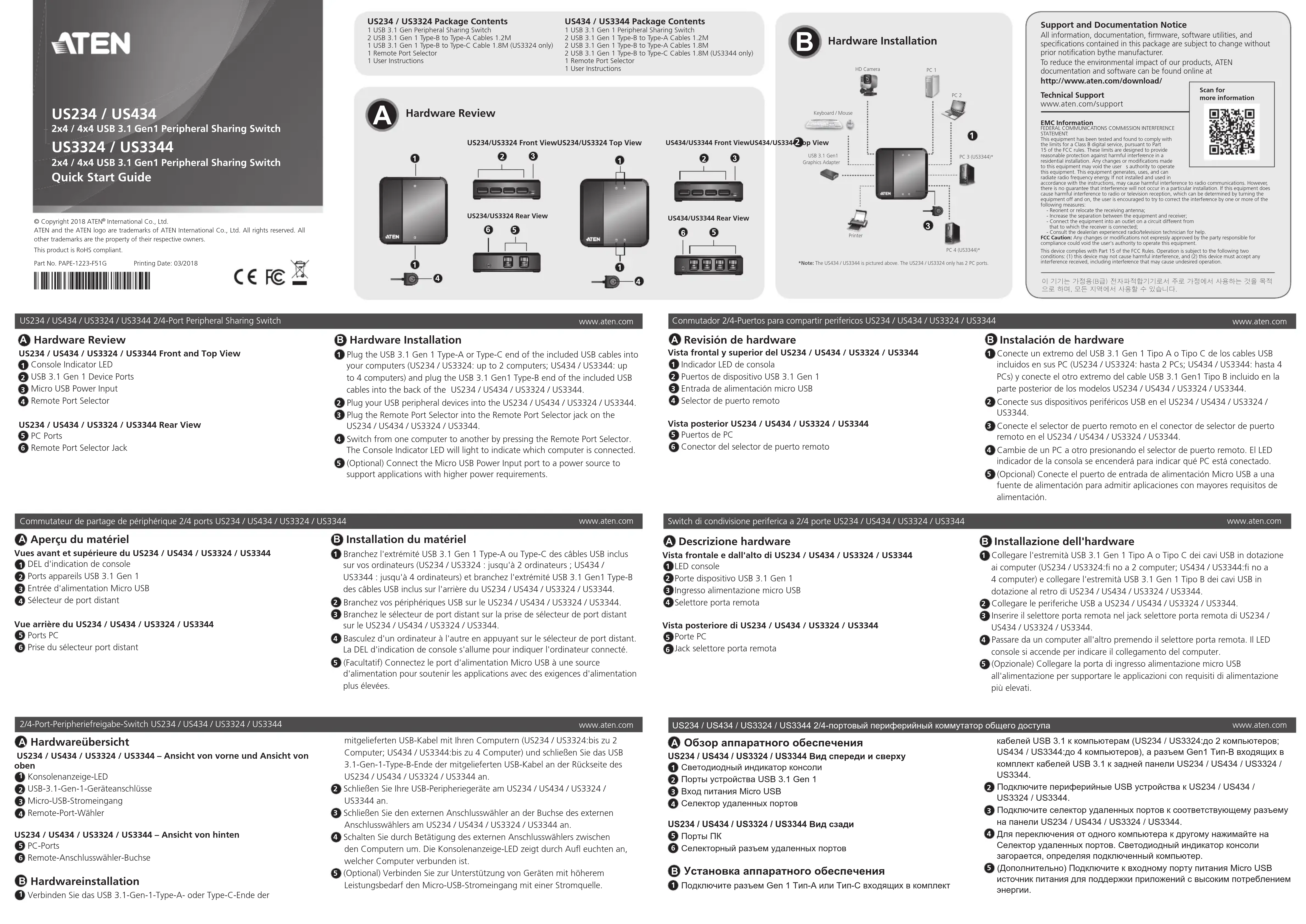

MODE D'EMPLOI US3344 ATEN

Commutateur de partage de périphérique 2/4 ports US234 / US434 / US3324 / US3344

www.aten.com

A Aperçu du matériel

Vues avant et supérieure du US234 / US434 / US3324 / US3344

1 DEL d'indication de console

2 Ports appareils USB 3.1 Gen 1

3 Entrée d'alimentation Micro USB

4 Sélecteur de port distant

Vue arrière du US234 / US434 / US3324 / US3344

5 Ports PC

6 Prise du sélecteur port distant

B Installation du matériel

1 Branchez l'extrémité USB 3.1 Gen 1 Type-A ou Type-C des câbles USB inclus sur vos ordinateurs (US234 / US3324 : jusqu'à 2 ordinateurs ; US434 / US3344 : jusqu'à 4 ordinateurs) et branchez l'extrémité USB 3.1 Gen1 Type-B des câbles USB inclus sur l'arrière du US234 / US434 / US3324 / US3344.

2 Branchez vos périphériques USB sur le US234 / US434 / US3324 / US3344. 3 Branchez le sélecteur de port distant sur la prise de sélecteur de port distant sur le US234 / US434 / US3324 / US3344.

4 Basculez d'un ordinateur à l'autre en appuyant sur le sélecteur de port distant La DEL d'indication de console s'allume pour indiquer l'ordinateur connecté.

5 (Facultatif) Connectez le port d'alimentation Micro USB à une source d'alimentation pour soutenir les applications avec des exigences d'alimentation plus élevées.
