Type de produit	Commutateur USB 3.1 Gen1 pour partage de périphériques
Marque	ATen
Modèle	US234
Nombre de ports PC	2 (USB 3.1 Gen1 Type-B)
Nombre de ports périphériques	2 (USB 3.1 Gen1 Type-A)
Port de sélection distant	1 (prise jack 3.5 mm)
Alimentation	5 V CC via micro USB (optionnel, pour périphériques gourmands)
Dimensions (approx.)	15 x 8 x 3 cm
Poids (approx.)	0,2 kg
Matériau du boîtier	Plastique
Câbles inclus	2 câbles USB 3.1 Gen1 Type-A vers Type-B
Méthode de commutation	Bouton poussoir distant ou sélecteur à l'avant
Indication visuelle	DEL de console (port actif)
Compatibilité système	Windows, macOS, Linux (aucun pilote requis)
Température de fonctionnement	0 °C à 40 °C
Humidité relative	20 % à 80 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement des câbles USB ATen pour éviter des dommages.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable par l'utilisateur. Contacter le service technique ATen en cas de panne.

FOIRE AUX QUESTIONS - US234 ATEN

Comment connecter le commutateur US234 ?

Branchez les câbles USB inclus entre vos ordinateurs (ports Type-B à l'arrière) et vos périphériques USB sur les ports avant. Si nécessaire, branchez l'alimentation micro USB.

Comment basculer entre les ordinateurs ?

Appuyez sur le sélecteur de port distant (bouton fourni) ou sur le bouton à l'avant. La DEL indique l'ordinateur actif.

L'alimentation externe est-elle obligatoire ?

Non, le commutateur peut fonctionner sans alimentation externe pour des périphériques à faible consommation. Pour des périphériques gourmands (disques durs), branchez l'alimentation micro USB.

Quels types de périphériques peut-on connecter ?

Tous les périphériques USB 3.1 Gen1/2.0/1.1 : souris, clavier, clé USB, disque dur externe, etc.

Puis-je utiliser des câbles USB plus longs ?

Oui, mais la longueur maximale recommandée est de 3 mètres pour USB 3.1 afin de garantir la stabilité du signal.

Le commutateur fonctionne-t-il sans pilote ?

Oui, il est Plug-and-Play et ne nécessite aucun pilote sur Windows, macOS ou Linux.

Que faire si un ordinateur n'est pas détecté ?

Vérifiez que le câble USB est bien enfoncé des deux côtés. Essayez de changer de port PC ou de redémarrer l'ordinateur.

Puis-je utiliser le commutateur avec des périphériques USB 2.0 ?

Oui, il est rétrocompatible avec USB 2.0 et 1.1.

Le commutateur supporte-t-il le mode veille des ordinateurs ?

Oui, le commutateur conserve la connexion même en veille. Le passage d'un ordinateur à l'autre réveille l'ordinateur actif.

Comment nettoyer le commutateur ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez tout liquide ou produit abrasif.

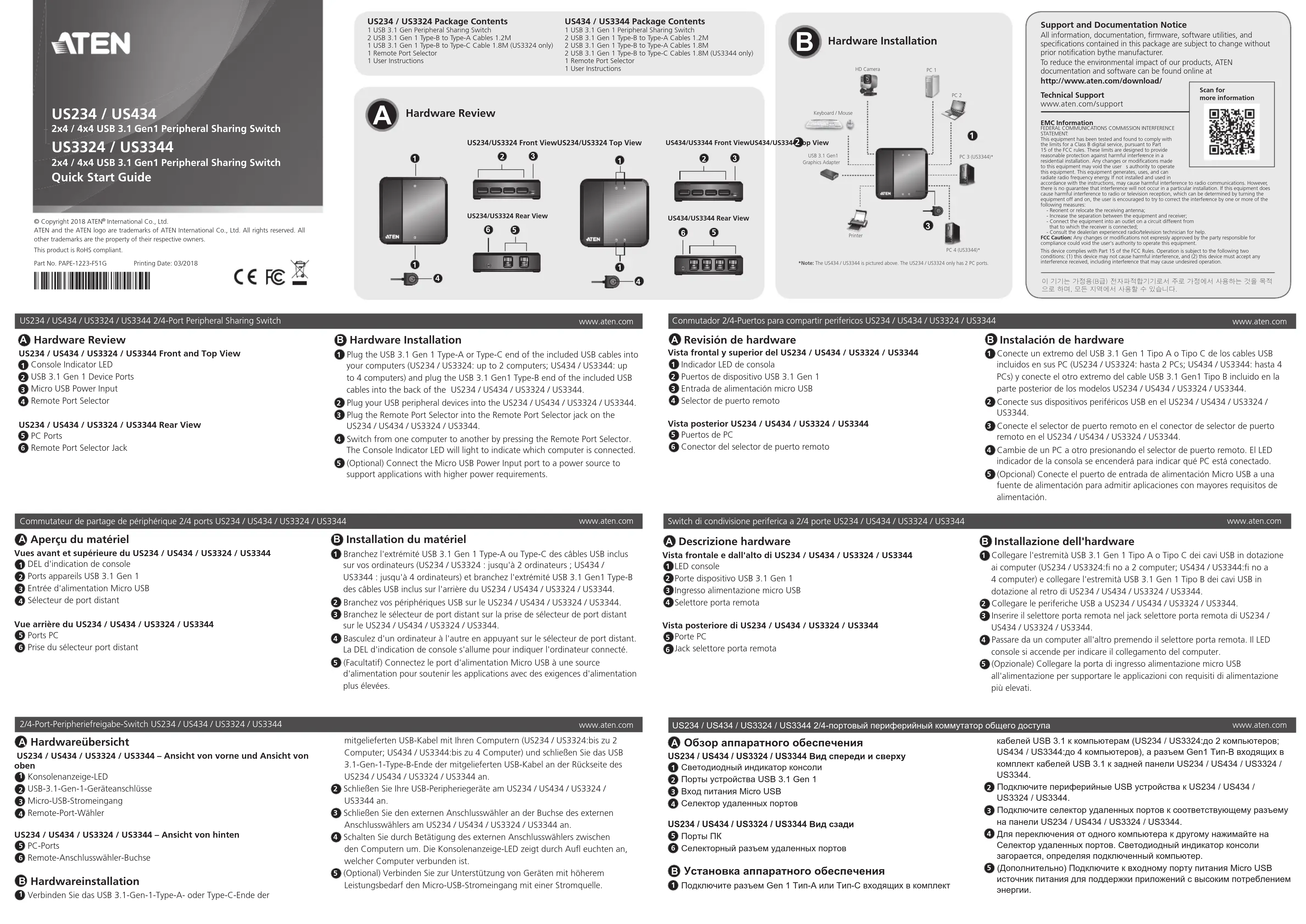

MODE D'EMPLOI US234 ATEN

Commutateur de partage de périphérique 2/4 ports US234 / US434 / US3324 / US3344

www.aten.com

A Aperçu du matériel

Vues avant et supérieure du US234 / US434 / US3324 / US3344

1 DEL d'indication de console

2 Ports appareils USB 3.1 Gen 1

3 Entrée d'alimentation Micro USB

4 Sélecteur de port distant

Vue arrière du US234 / US434 / US3324 / US3344

5 Ports PC

6 Prise du sélecteur port distant

B Installation du matériel

1 Branchez l'extrémité USB 3.1 Gen 1 Type-A ou Type-C des câbles USB inclus sur vos ordinateurs (US234 / US3324 : jusqu'à 2 ordinateurs ; US434 / US3344 : jusqu'à 4 ordinateurs) et branchez l'extrémité USB 3.1 Gen1 Type-B des câbles USB inclus sur l'arrière du US234 / US434 / US3324 / US3344.

2 Branchez vos périphériques USB sur le US234 / US434 / US3324 / US3344. 3 Branchez le sélecteur de port distant sur la prise de sélecteur de port distant sur le US234 / US434 / US3324 / US3344.

4 Basculez d'un ordinateur à l'autre en appuyant sur le sélecteur de port distant La DEL d'indication de console s'allume pour indiquer l'ordinateur connecté.

5 (Facultatif) Connectez le port d'alimentation Micro USB à une source d'alimentation pour soutenir les applications avec des exigences d'alimentation plus élevées.
