PDC 360i8plus - Détecteur de mouvements Esylux - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements à infrarouge passif, angle de détection de 360°, portée jusqu'à 8 mètres.
Utilisation	Idéal pour la détection de mouvements dans les espaces intérieurs tels que bureaux, couloirs et halls d'entrée.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement et nettoyer les lentilles pour éviter les fausses détections.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel pour éviter les risques.
Informations générales	Produit conçu pour une utilisation en intérieur, garantie fabricant de 2 ans.

FOIRE AUX QUESTIONS - PDC 360i8plus Esylux

Comment installer le détecteur de mouvements Esylux PDC 360i8plus ?

Pour installer le détecteur, fixez-le au plafond à une hauteur de 2,5 à 3,5 mètres et assurez-vous qu'il a une vue dégagée sur la zone à surveiller.

Le détecteur de mouvements fonctionne-t-il à l'extérieur ?

Oui, le Esylux PDC 360i8plus est conçu pour une utilisation intérieure. Pour une utilisation extérieure, il est recommandé d'utiliser un modèle spécifiquement conçu pour cela.

Comment ajuster la sensibilité du détecteur ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le côté du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur ne détecte pas les mouvements ?

Vérifiez que le détecteur est correctement installé et qu'il n'est pas obstrué. Assurez-vous également que la sensibilité est réglée correctement et que l'alimentation électrique est fonctionnelle.

Le détecteur peut-il détecter les animaux ?

Oui, le Esylux PDC 360i8plus peut détecter les mouvements d'animaux, mais il est conseillé de régler la sensibilité pour éviter les déclenchements indésirables.

Comment réinitialiser le détecteur ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Le détecteur peut-il être utilisé avec des lumières LED ?

Oui, le détecteur Esylux PDC 360i8plus est compatible avec les lumières LED, mais assurez-vous que celles-ci respectent les spécifications de puissance recommandées.

Quelle est la portée de détection du Esylux PDC 360i8plus ?

Le détecteur a une portée de détection d'environ 12 mètres dans un angle de 360 degrés, selon les conditions d'installation.

Comment changer les paramètres de temporisation ?

Les paramètres de temporisation peuvent être ajustés à l'aide des commutateurs situés sur le côté du détecteur. Référez-vous au manuel d'utilisation pour les options spécifiques.

Y a-t-il une garantie pour le produit ?

Oui, le Esylux PDC 360i8plus est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le vendeur. Vérifiez les conditions spécifiques auprès de votre revendeur.

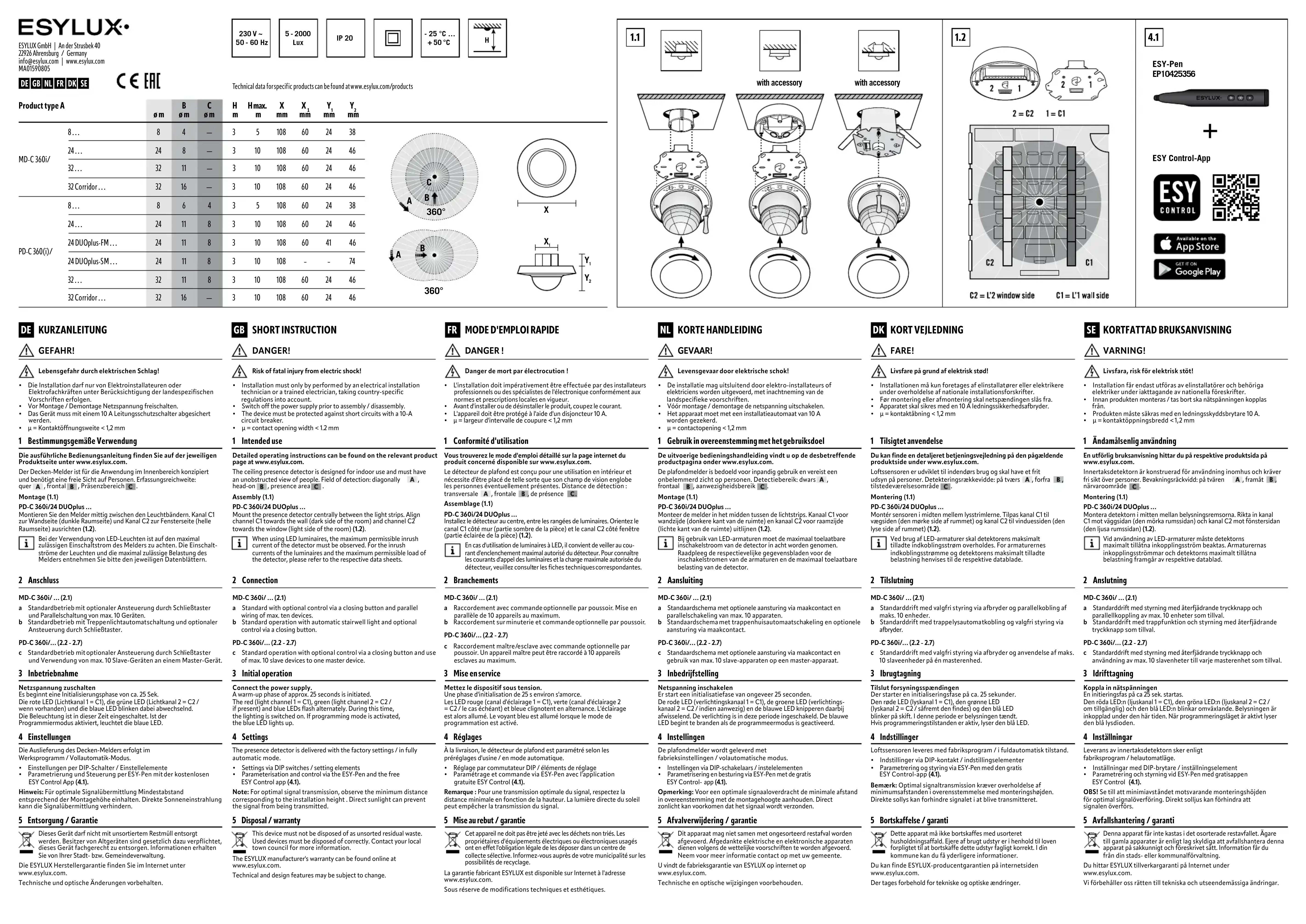

MODE D'EMPLOI PDC 360i8plus Esylux

MODE D'EMPLOI RAPIDE

DANGER! Danger de mort par électrocution!

• L'installation doit impérativement être effectuée par des installateurs professionnels ou des spécialistes de l'électronique conformément aux normes et prescriptions locales en vigueur.
• Avant d'installer ou de désinstaller le produit, coupez le courant.
• L'appareil doit être protégé à l'aide d'un disjoncteur 10A.• μ = largeur d'intervalle de coupure < 1,2mm 1 Conformité d'utilisation Vous trouverez le mode d'emploi détaillé sur la page internet du produit concerné disponible sur www.esylux.com.Le détecteur de plafond est conçu pour une utilisation en intérieur et nécessite d'être placé de telle sorte que son champ de vision englobe les personnes éventuellement présentes. Distance de détection : transversale , frontale , de présence .Assemblage (1.1)PD-C 360i/24 DUOplus …Installez le détecteur au centre, entre les rangées de luminaires. Orientez le canal C1 côté mur (partie sombre de la pièce) et le canal C2 côté fenêtre (partie éclairée de la pièce) (1.2).En cas d'utilisation de luminaires à LED, il convient de veiller au cou-rant d'enclenchement maximal autorisé du détecteur. Pour connaître les courants d'appel des luminaires et la charge maximale autorisée du détecteur, veuillez consulter les fiches techniques correspondantes. 2 Branchements MD-C 360i/ … (2.1) a Raccordement avec commande optionnelle par poussoir. Mise en parallèle de 10 appareils au maximum. b Raccordement sur minuterie et commande optionnelle par poussoir. PD-C 360i/… (2.2-2.7) c Raccordement maître/esclave avec commande optionnelle par poussoir. Un appareil maître peut être raccordé à 10 appareils esclaves au maximum. 3 Mise en service Mettez le dispositif sous tension.Une phase d'initialisation de 25s environ s'amorce.Les LED rouge (canal d'éclairage1 = C1), verte (canal d'éclairage2 = C2 / le cas échéant) et bleue clignotent en alternance. L'éclairage est alors allumé. Le voyant bleu est allumé lorsque le mode de programmation est activé. 4 Réglages À la livraison, le détecteur de plafond est paramétré selon les préréglages d'usine / en mode automatique.• Réglage par commutateur DIP / éléments de réglage
• Paramétrage et commande via ESY-Pen avec l'application gratuite ESY Control (4.1). Remarque: Pour une transmission optimale du signal, respectez la distance minimale en fonction de la hauteur. La lumière directe du soleil peut empêcher la transmission du signal. 5 Mise au rebut/garantie Cet appareil ne doit pas être jeté avec les déchets non triés. Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage.La garantie fabricant ESYLUX est disponible sur Internet à l'adresse www.esylux.com.Sous réserve de modifications techniques et esthétiques.
