PDC 360i24plus - Détecteur de mouvements Esylux - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements à 360° avec technologie infrarouge passif
Plage de détection	Jusqu'à 12 mètres de portée
Angle de détection	360°
Alimentation	24V DC
Utilisation	Idéal pour l'éclairage automatique dans les espaces intérieurs et extérieurs
Installation	Montage en plafond ou mural
Maintenance	Vérification régulière du fonctionnement et nettoyage des lentilles
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales	Produit adapté pour les applications commerciales et résidentielles

FOIRE AUX QUESTIONS - PDC 360i24plus Esylux

Comment installer le détecteur de mouvements Esylux PDC 360i24plus ?

Pour installer le détecteur, fixez-le au mur ou au plafond à l'aide des vis fournies. Assurez-vous de positionner le détecteur à une hauteur de 2,5 à 3 mètres pour une efficacité optimale.

Pourquoi le détecteur ne s'active-t-il pas lorsque je passe devant ?

Vérifiez que le détecteur est correctement alimenté et que la zone de détection n'est pas obstruée par des objets. Assurez-vous également que le mode de fonctionnement est correctement configuré.

Comment régler la sensibilité du détecteur ?

La sensibilité peut être ajustée via le potentiomètre situé sur le côté du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur fonctionne-t-il avec des ampoules LED ?

Oui, le détecteur Esylux PDC 360i24plus est compatible avec les ampoules LED. Assurez-vous que les ampoules utilisées respectent les spécifications techniques du détecteur.

Comment changer la durée de l'éclairage après détection ?

La durée de l'éclairage peut être ajustée à l'aide du réglage sur le détecteur. Référez-vous au manuel d'utilisation pour les instructions précises sur le paramétrage.

Que faire si le détecteur s'active sans raison apparente ?

Cela peut être dû à des mouvements d'animaux ou à des courants d'air. Essayez de repositionner le détecteur ou de réduire sa sensibilité pour éviter les fausses détections.

Le détecteur est-il étanche ?

Le modèle Esylux PDC 360i24plus n'est pas conçu pour être étanche. Il doit être installé à l'intérieur ou dans un endroit abrité des intempéries.

Comment réinitialiser le détecteur ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Quelle est la portée de détection maximale du PDC 360i24plus ?

La portée de détection maximale du PDC 360i24plus est d'environ 12 mètres, selon les conditions d'installation et l'environnement.

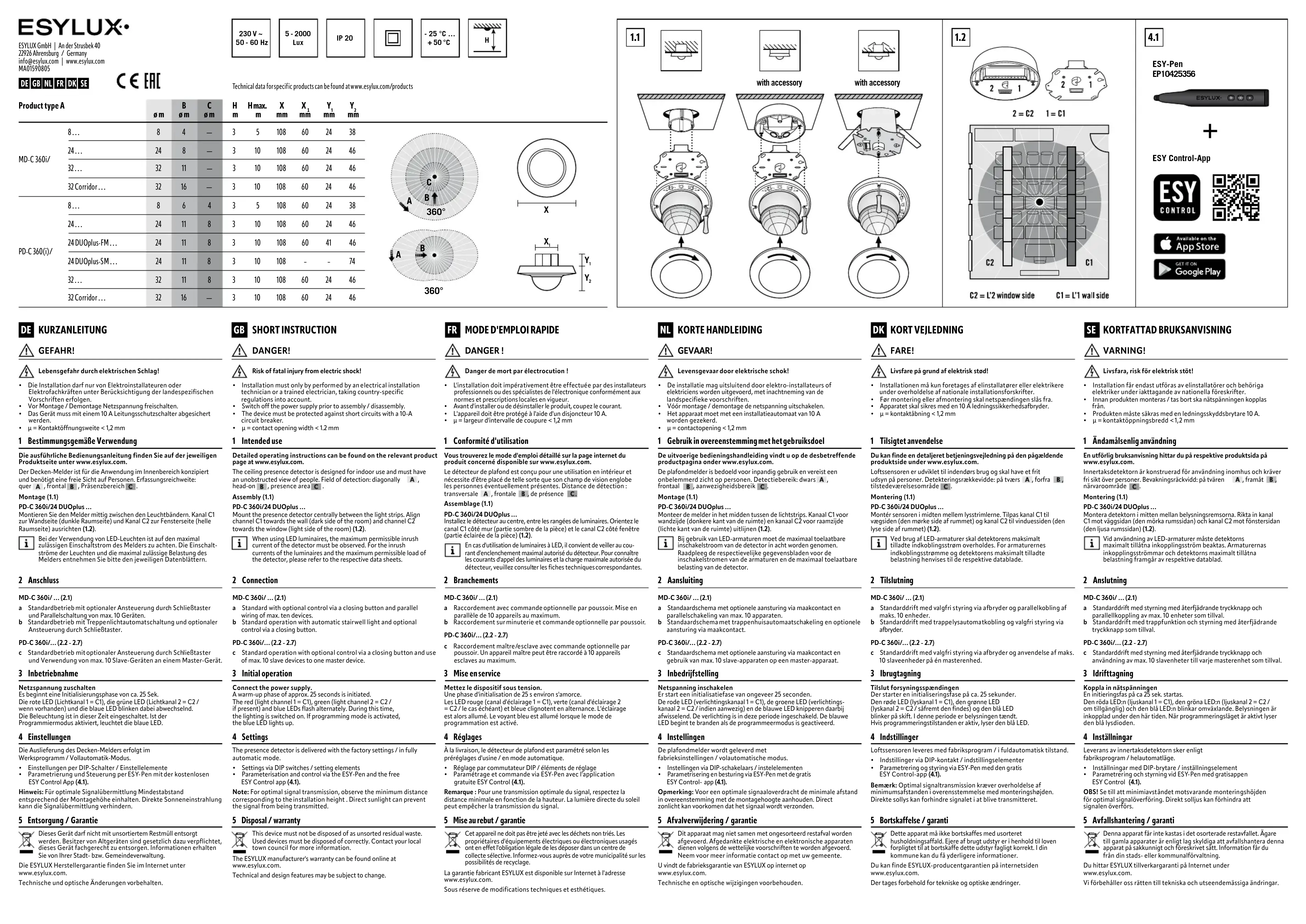

MODE D'EMPLOI PDC 360i24plus Esylux

MODE D'EMPLOI RAPIDE

DANGER! Danger de mort par électrocution!

• L'installation doit impérativement être effectuée par des installateurs professionnels ou des spécialistes de l'électronique conformément aux normes et prescriptions locales en vigueur.
• Avant d'installer ou de désinstaller le produit, coupez le courant.
• L'appareil doit être protégé à l'aide d'un disjoncteur 10A.• μ = largeur d'intervalle de coupure < 1,2mm 1 Conformité d'utilisation Vous trouverez le mode d'emploi détaillé sur la page internet du produit concerné disponible sur www.esylux.com.Le détecteur de plafond est conçu pour une utilisation en intérieur et nécessite d'être placé de telle sorte que son champ de vision englobe les personnes éventuellement présentes. Distance de détection : transversale , frontale , de présence .Assemblage (1.1)PD-C 360i/24 DUOplus …Installez le détecteur au centre, entre les rangées de luminaires. Orientez le canal C1 côté mur (partie sombre de la pièce) et le canal C2 côté fenêtre (partie éclairée de la pièce) (1.2).En cas d'utilisation de luminaires à LED, il convient de veiller au cou-rant d'enclenchement maximal autorisé du détecteur. Pour connaître les courants d'appel des luminaires et la charge maximale autorisée du détecteur, veuillez consulter les fiches techniques correspondantes. 2 Branchements MD-C 360i/ … (2.1) a Raccordement avec commande optionnelle par poussoir. Mise en parallèle de 10 appareils au maximum. b Raccordement sur minuterie et commande optionnelle par poussoir. PD-C 360i/… (2.2-2.7) c Raccordement maître/esclave avec commande optionnelle par poussoir. Un appareil maître peut être raccordé à 10 appareils esclaves au maximum. 3 Mise en service Mettez le dispositif sous tension.Une phase d'initialisation de 25s environ s'amorce.Les LED rouge (canal d'éclairage1 = C1), verte (canal d'éclairage2 = C2 / le cas échéant) et bleue clignotent en alternance. L'éclairage est alors allumé. Le voyant bleu est allumé lorsque le mode de programmation est activé. 4 Réglages À la livraison, le détecteur de plafond est paramétré selon les préréglages d'usine / en mode automatique.• Réglage par commutateur DIP / éléments de réglage
• Paramétrage et commande via ESY-Pen avec l'application gratuite ESY Control (4.1). Remarque: Pour une transmission optimale du signal, respectez la distance minimale en fonction de la hauteur. La lumière directe du soleil peut empêcher la transmission du signal. 5 Mise au rebut/garantie Cet appareil ne doit pas être jeté avec les déchets non triés. Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage.La garantie fabricant ESYLUX est disponible sur Internet à l'adresse www.esylux.com.Sous réserve de modifications techniques et esthétiques.
