MODE D'EMPLOI Flowclear 58500 BESTWAY

Visitez www.b.estwaycorp.com/support pour obtenir de l'aide NOUS SUGGÉRONS DE NE PAS RAMENER LE PRODUIT AU MAGASIN DES QUESTIONS ? DES PROBLÈMES ? DES PIÈCES MANQUANTES ? Pour les FAQ, les notices, les vidéos ou les pièces détachées, veuillez visiter bestwaycorp.com/support

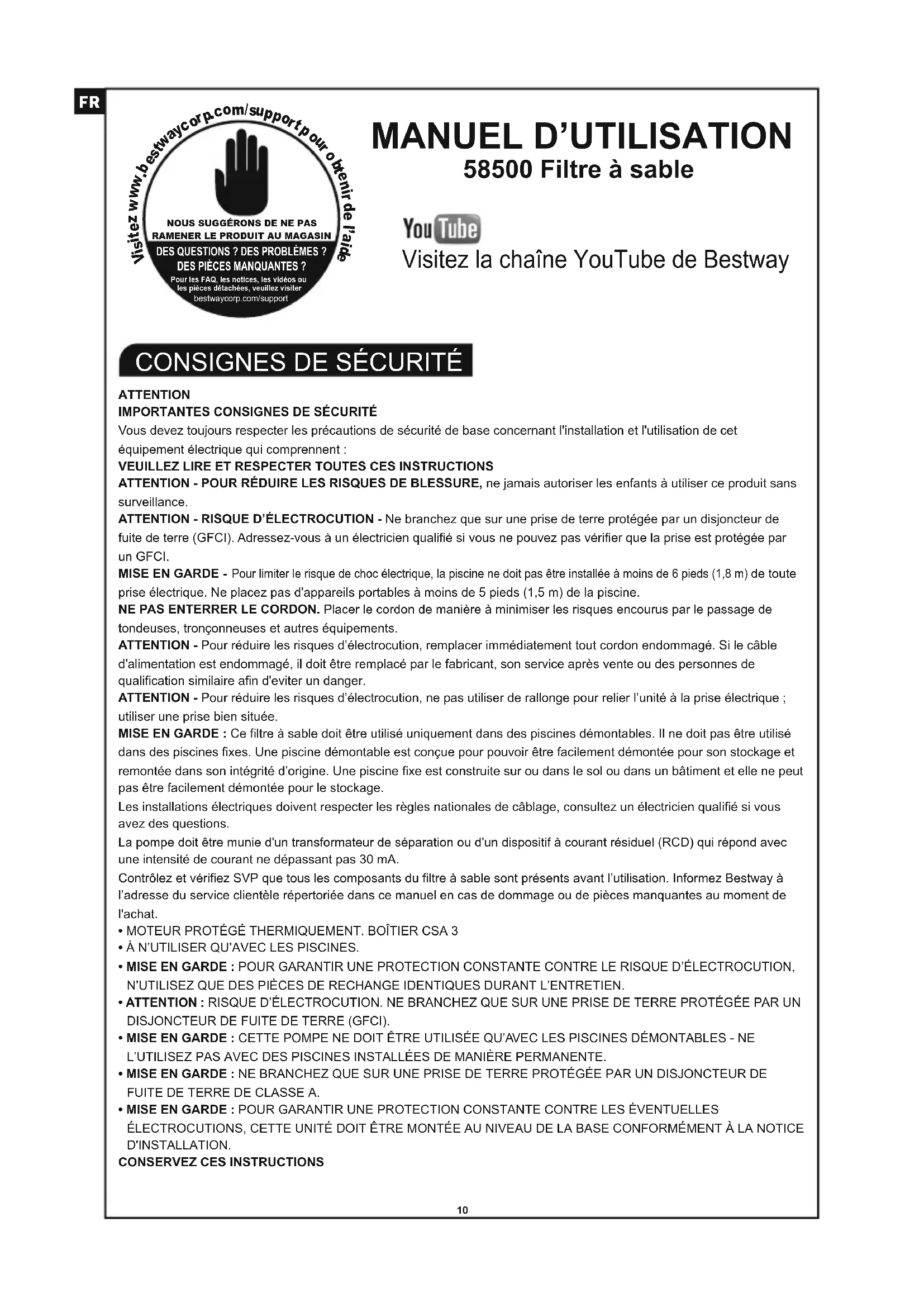

MANUEL D'UTILISATION

58500 Filtre à sable

YouTube

Visitez la chaîne YouTube de Bestway

CONSIGNES DE SÉCURITÉ

ATTENTION

IMPORTANTES CONSIGNES DE SÉCURITÉ

Vous devez toujours respecter les précautions de sécurité de base concernant l'installation et l'utilisation de cet équipement électrique qui comprennent :

VEUILLEZ LIRE ET RESPECTER TOUTES CES INSTRUCTIONS

ATTENTION - POUR RÉDUIRE LES RISQUES DE BLESSURE, ne jamais autoriser les enfants à utiliser ce produit sans surveillance.

ATTENTION - RISQUE D'ÉLECTROCUTION - Ne branchez que sur une prise de terre protégée par un disjoncteur de fuite de terre (GFCI). Adressez-vous à un électricien qualifié si vous ne pouvez pas vérifier que la prise est protégée par un GFCI.

MISE EN GARDE - Pour limiter le risque de choc électrique, la piscine ne doit pas être installée à moins de 6 pieds (1,8 m) de toute prise électrique. Ne placez pas d'appareils portables à moins de 5 pieds (1,5 m) de la piscine.

NE PAS ENTERRER LE CORDON. Placer le cordon de manière à minimiser les risques encourus par le passage de tondeuses, tronçonneuses et autres équipements.

ATTENTION - Pour réduire les risques d'électrocution, remplacer immédiatement tout cordon endommagé. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger.

ATTENTION - Pour réduire les risques d'électrocution, ne pas utiliser de rallonge pour relier l'unité à la prise électrique ; utiliser une prise bien située.

MISE EN GARDE : Ce filtre à sable doit être utilisé uniquement dans des piscines démontables. Il ne doit pas être utilisé dans des piscines fixes. Une piscine démontable est conçue pour pouvoir être facilement démontée pour son stockage et remontée dans son intégrité d'origine. Une piscine fixe est construite sur ou dans le sol ou dans un bâtiment et elle ne peut pas être facilement démontée pour le stockage.

Les installations électriques doivent respecter les règles nationales de câblage, consultez un électricien qualifié si vous avez des questions.

La pompe doit être munie d'un transformateur de séparation ou d'un dispositif à courant résiduel (RCD) qui répond avec une intensité de courant ne dépassant pas 30 mA.

Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l'utilisation. Informez Bestway à l'adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

• MOTEUR PROTÉGÉ THERMIQUEMENT. BOÎTIER CSA 3

- À N'UTILISER QU'AVEC LES PISCINES.

- MISE EN GARDE : POUR GARANTIR UNE PROTECTION CONSTANTE CONTRE LE RISQUE D'ÉLECTROCUTION, N'UTILISEZ QUE DES PIÈCES DE RECHANGE IDENTIQUES DURANT L'ENTRETIEN.

- ATTENTION : RISQUE D'ÉLECTROCUTION. NE BRANCHEZ QUE SUR UNE PRISE DE TERRE PROTÉGÉE PAR UN DISJONCTEUR DE FUITE DE TERRE (GFCI).

- MISE EN GARDE : CETTE POMPE NE DOIT ÊTRE UTILISÉE QU'AVEC LES PISCINES DÉMONTABLES - NE L'UTILISEZ PAS AVEC DES PISCINES INSTALLÉES DE MANIÈRE PERMANENTE.

- MISE EN GARDE : NE BRANCHEZ QUE SUR UNE PRISE DE TERRE PROTÉGÉE PAR UN DISJONCTEUR DE FUITE DE TERRE DE CLASSE A.

- MISE EN GARDE : POUR GARANTIR UNE PROTECTION CONSTANTE CONTRE LES ÉVENTUELLES ÉLECTROCUTIONS, CETTE UNITÉ DOIT ÊTRE MONTÉE AU NIVEAU DE LA BASE CONFORMÉMENT À LA NOTICE D'INSTALLATION.

CONSERVEZ CES INSTRUCTIONS

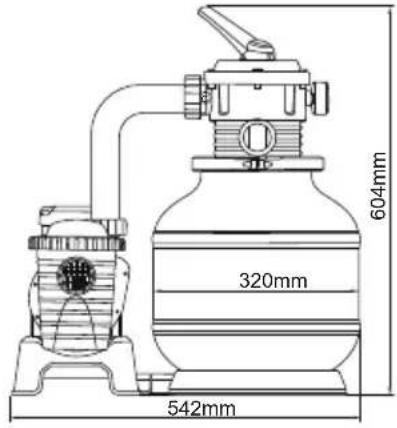

SPÉCIFICATIONS

	Diamètre du filtre :	320 mm
	Surface réelle de filtration :	0.075 m^2(0.81 ft^2)
	Pression maximale de fonctionnement :	1.58 Bar (23 PSI)
	Pression de fonctionnement du filtre à sable :	<0.56 Bar (8 PSI)
	Température maximale de l'eau :	35°C
	Sable :	Non compris
	Dimensions du sable :	#20 sable siliceux, 0,45-0,85 mm
	Capacité de sable :	Approximativement 20 kg

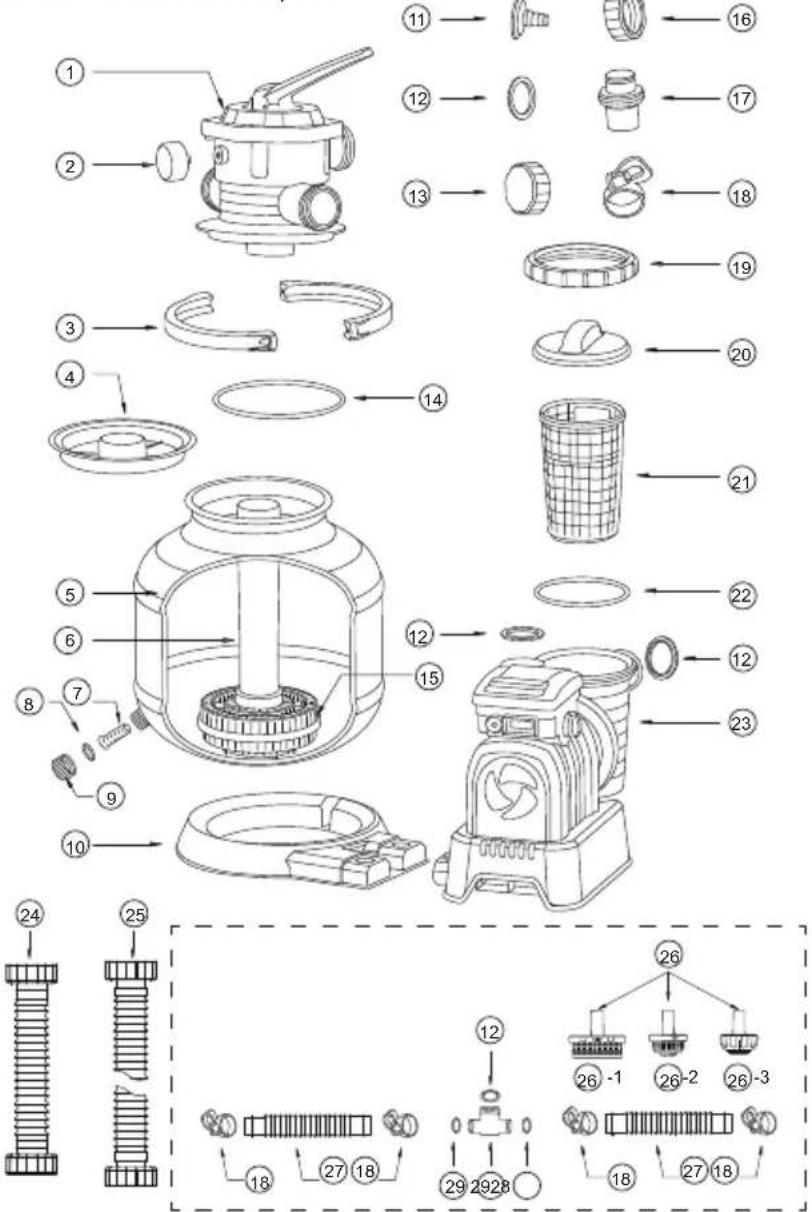

VUE D'ENSEMBLE DES PIÈCES

Avant de monter le filtre à sable, prenez quelques minutes pour vous familiariser avec toutes ses pièces.

(Vous aurez besoin d'un tournevis.)

1. Enlevez tous les composants de l'emballage et contrôlez que rien ne soit endommagé. Si l'appareil est endommagé, avertissez immédiatement le revendeur chez lequel vous avez acheté l'appareil.
2. Le filtre à sable doit être placé sur un sol solide et à niveau, de préférence une dalle en béton. Placez le filtre à sable pour que les orifices et la soupape de réglage soient accessibles pour le fonctionnement, l'entretien et l'hivernage.
3. Le filtre à sable doit être fixé à la verticale sur le sol ou sur un certain socle en bois ou en béton avant d'être utilisé pour éviter que le filtre à sable tombe accidentellement. Le filtre à sable complètement monté dépasse les 18 kg. Les trous de montage doivent avoir 8 mm de diamètre et être espacés de 86 mm. Utilisez deux écrous avec un diamètre maximal de 8 mm pour fixer le filtre à sable sur le support.

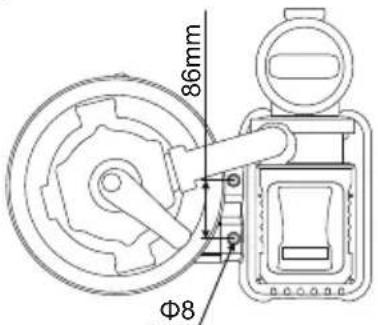

86mm Φ8

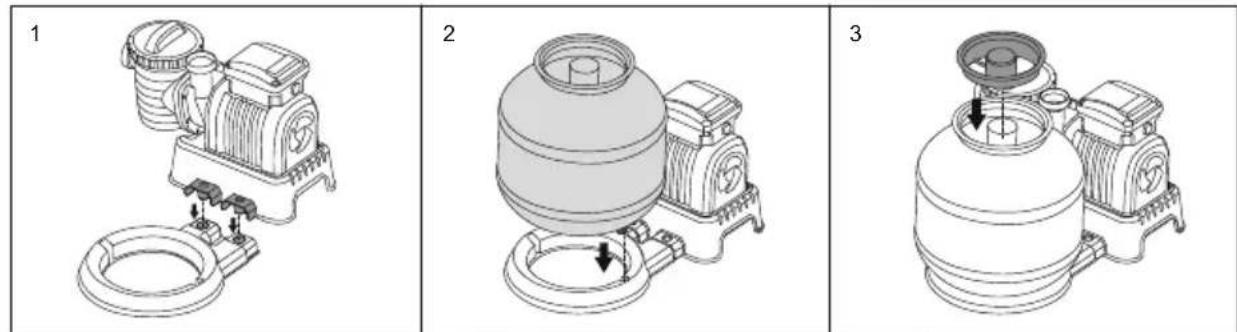

REMLISSEZ DE SABLE DE FILTRATION DE QUALITÉ POUR PISCINE/POLYSPHÈRES FLOWCLEAR™.

REMARQUE : Utilisez uniquement du sable pour filtre de piscine, sans calcaire ou argile : #20 sable siliceux 0,45-0,85 mm, un sachet de 20 kg environ devrait suffire. Si vous n'utilisez pas la taille recommandée de sable de filtration, les performances de filtration seront réduites et le filtre à sable peut être endommagé, annulant ainsi la garantie.

IMPORTANT : Nous vous recommandons d'utiliser du sable de silice (#20) avec votre filtre à sable pour piscine. Il est spécialement traité pour capturer les particules comprises entre 20 et 100 microns.

Certains petits débris peuvent passer à travers le sable et retourner dans la piscine. Il s'agit d'un phénomène normal surtout si les débris sont fins ou ressemblent à du limon.

Pour le limiter, il est recommandé de suivre les instructions de maintenance, et de procéder au lavage à contre-courant et au rinçage si nécessaire. Nous vous recommandons également de contacter votre concessionnaire de piscines pour qu'il vous conseille le produit chimique conçu spécialement pour nettoyer le sable. Un entretien correct du sable optimisera l'efficacité de nettoyage et évitera l'accumulation d'huiles ou de tartre. Si vous aspirez le fond de la piscine qui présente une quantité de débris, nous vous recommandons de laver le sable à contre-courant lorsque vous avez terminé de laver la moitié de la piscine.

N'oubliez pas de laver à contre-courant et de rincer le sable à chaque fois que vous avez fini d'aspirer le fond de la piscine.

REMARQUE : Pour éviter d'endommager le dépollueur quand on ajoute le sable, versez un peu d'eau dans le réservoir pour immerger le dépollueur dans le collet de raccord.

REMARQUE : le sable/les polysphères Flowclear™ ne sont pas inclus.

REMARQUE : utilisez 28 g (0,06 lbs) de polysphères Flowclear™ pour remplacer 1 kg (2,20 lbs) de sable.

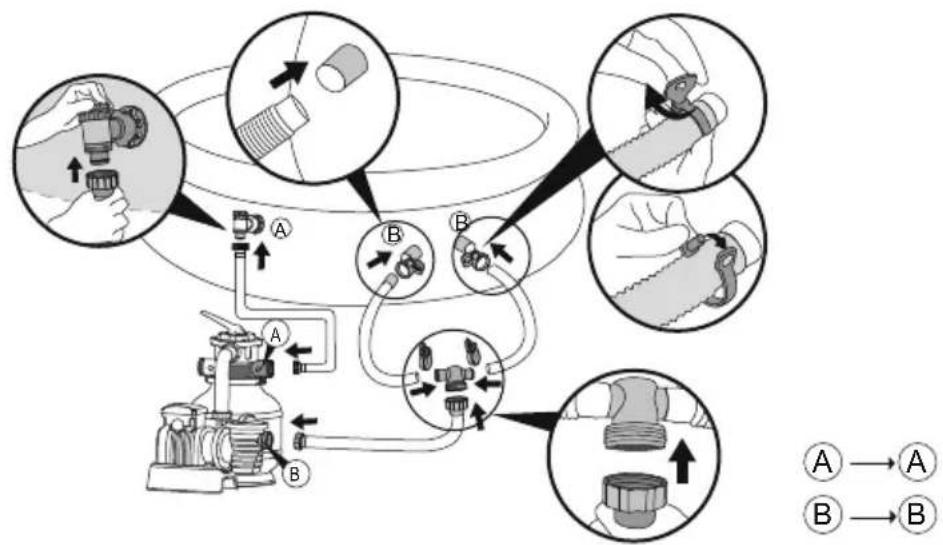

(1) (2) (3) Tuyau d'arrosage (il n'est pas fourni avec) Pour la fonction de vidange, lavage à contre-courant et rinçage A B D

V2.1

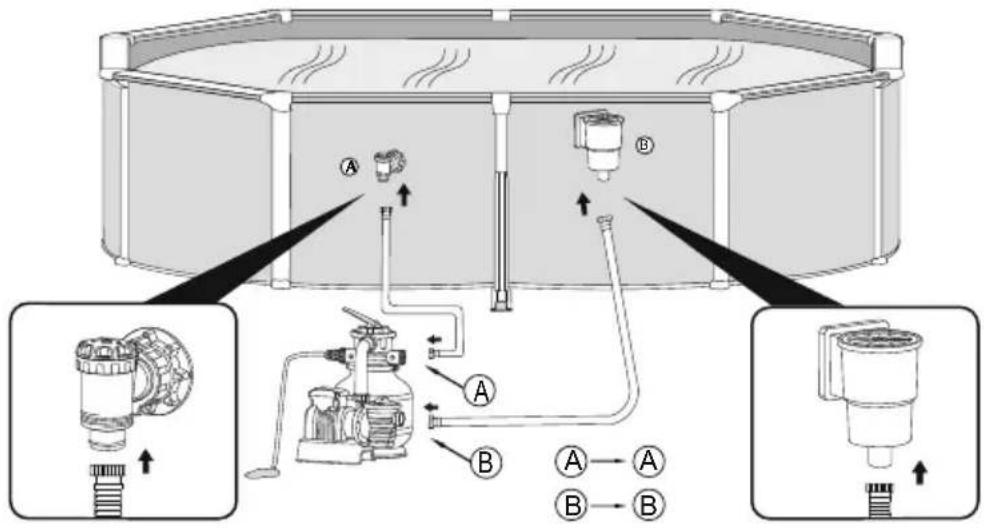

(1) (2) (3) Tuyau d'arrosage (il n'est pas fourni avec) Pour la fonction de vidange, lavage à contre-courant et rinçage A B D

V3

Avant d'allumer, veuillez lire attentivement la notice.

FONCTIONNEMENT

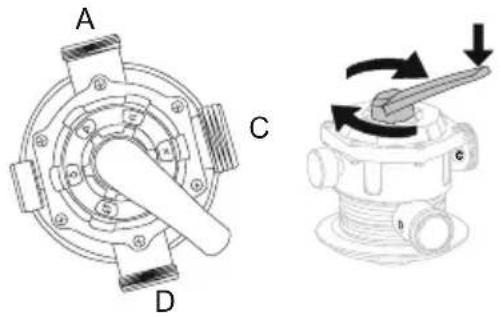

VUE D'ENSEMBLE DE LA SOUPAPE DE RÉGLAGE

AVERTISSEMENT : Pour éviter des dommages à l'appareil et de possibles blessures, débranchez chaque fois la pompe du filtre à sable avant de changer la fonction de la soupape de réglage. Le changement de position de la soupape quand la pompe est en marche peut endommager la soupape de réglage, ce qui peut provoquer des blessures ou des dommages à l'appareil.

Comment utiliser la soupape de réglage

Appuyez sur la poignée de la soupape de réglage et tournez-la sur la fonction souhaitée.

A C D

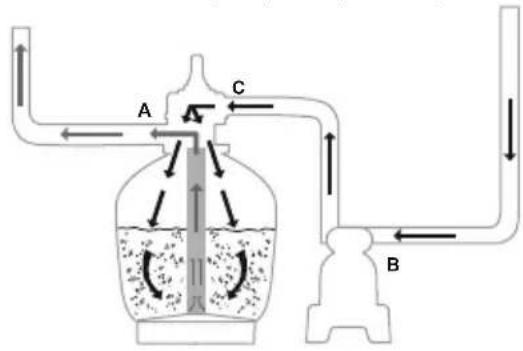

Filtration : Cette fonction est utilisée pour filtrer l'eau et de la piscine et la soupape est sur ce réglage 99% des fois. L'eau est pompée à travers le filtre à sable où elle est nettoyée et puis renvoyée dans la piscine.

A C B

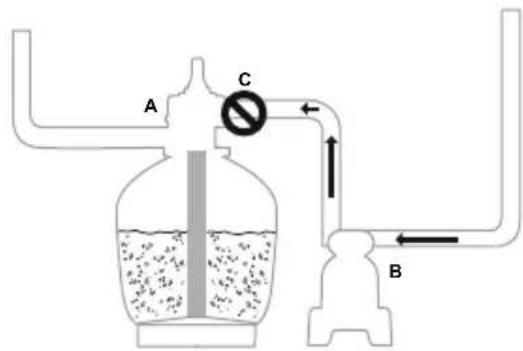

Fermeture : Cette fonction arrête le passage de l'eau entre le filtre à sable et la piscine.

A C B

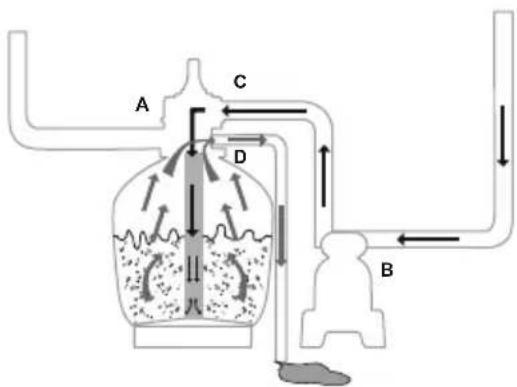

Lavage à contre-courant : Cette fonction est utilisée pour nettoyer la couche de sable; l'eau est aspirée à travers le collet de raccord, pompée à travers la couche de sable et évacuée par l'orifice D.

A C D B

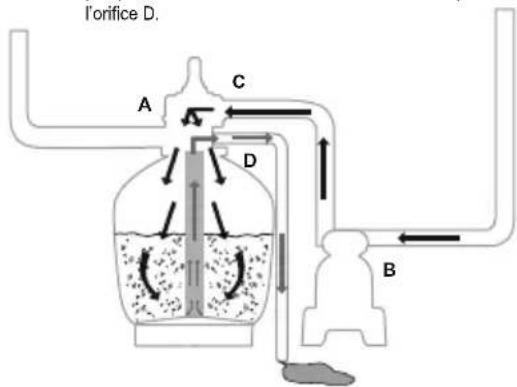

Rinçage : Cette fonction est utilisée pour la mise en marche initiale, le nettoyage et la mise à niveau de la couche de sable après le lavage à contre-courant ; l'eau est aspirée à travers la couche de sable, pompée à travers le collet de raccord et évacuée par l'orifice D.

l'orifice D, A C D B

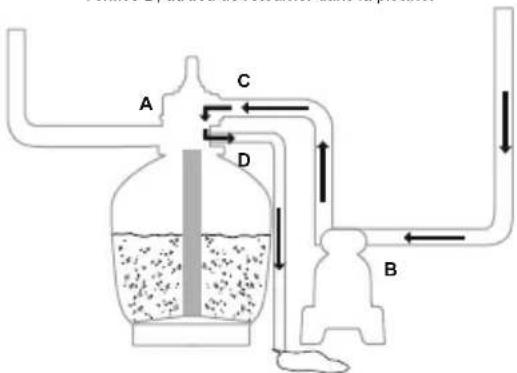

Drainage : Cette fonction draine l'eau provenant de la piscine ; c'est un autre réglage de by-pass du filtre, l'eau est pompée et déposée en dehors de l'orifice D, au lieu de retourner dans la piscine.

A C D B

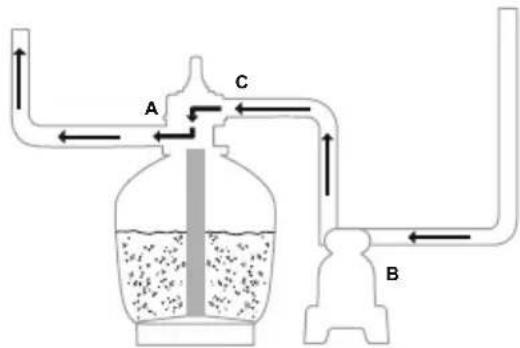

Circulation : Cette fonction fait circuler l'eau de la piscine en by-passant le filtre à sable; utilisez cette fonction si le filtre est cassé pour recueillir les débris dans la grille de protection.

A C B

REMARQUE :

• Contrôlez que toutes les dispositions d'évacuation des eaux usées suivent les réglementations locales ou nationales. N'éliminez pas l'eau là où elle pourrait provoquer une inondation ou des dégâts.
• Quand la soupape de réglage est réglée sur la position Lavage à contre-courant, Rinçage ou Drainage, l'eau est évacuée par l'orifice D de la soupape de réglage.
• Ne branchez pas ou ne faites pas fonctionner le filtre à sable avec la soupape de réglage en position Fermeture car cela pourrait endommager le filtre à sable.
• Ne réglez pas la soupape de réglage entre deux fonctions car elle commencera à fuir.
• Pour éviter les fuites d'eau, vissez le capuchon de l'orifice D sur l'orifice D de la vanne de commande avant de faire fonctionner le filtre ou d'utiliser la fonction de circulation.

ÉVACUATION DE L'AIR

Appuyez sur la poignée de la vanne de commande et attendez que l'eau s'écoule par l'orifice D pour évacuer l'air.

REMARQUE : il est fondamental de répéter cette opération à chaque fois que vous démarrez la pompe après l'hivernage, l'entretien et le lavage à contre-courant du lit de sable.

INSTRUCTIONS POUR LA PREMIÈRE UTILISATION

Il faut effectuer le lavage à contre-courant et le rinçage pour préparer la pompe à sa première utilisation et pour laver le sable.

ATTENTION : NE FAITES PAS FONCTIONNER LE FILTRE À SABLE À SEC

1. Appuyez sur la poignée de la vanne de commande et tournez-la jusqu'à la fonction de lavage à contre-courant.

2. Branchez et faites fonctionner le filtre à sable pendant 3 à 5 minutes ou jusqu'à ce que l'eau soit claire.

3. Éteignez le filtre à sable et réglez la vanne de commande sur la fonction de rinçage. Lavage à contre-courant Rinçage

4. Allumez le filtre à sable et faites-le fonctionner pendant 1 min. Cela fait repasser l'eau à travers le filtre à sable et vidange l'eau par l'orifice D.

5. Éteignez le filtre à sable. Réglez la vanne de commande sur la fonction Fermé.

6. Ajoutez de l'eau dans la piscine si cela s'avère nécessaire.

IMPORTANT : cette procédure enlève l'eau de la piscine, il faut donc que vous la remplaciez. Éteignez le filtre à sable immédiatement si le niveau de l'eau descend près des vannes d'entrée et de sortie de la piscine.

1. Le filtre à sable est prêt pour l'utilisation. Réglez la soupape de réglage sur la fonction Filtration.

REMARQUE : Pour éviter les risques d'électrocution, séchez l'eau sur vous-même et sur le filtre à sable.

IMPORTANT : Avant l'utilisation, assurez-vous que le réservoir est placédebout sur sa base et qu'il est branché correctement sur la pompe.

1. Allumez le filtre à sable pour le faire fonctionner.

REMARQUE : Le filtre à sable commence son cycle de filtration. Contrôlez que l'eau retourne dans la piscine et prenez note de la pression sur le manomètre. Généralement, la pression recommandée du filtre à sable est inférieure à 0,56 Bar (8,0 PSI) pendant le fonctionnement.

0.6 0.5 1 0.4 10 15 20 23 1.6 psl bar

ENTRETIEN DU FILTRE À SABLE

ATTENTION : vous devez vérifier que le filtre à sable est coupé et débranché avant de commencer l'entretien car il existe un risque de blessure grave voire mortelle. Au fur et à mesure que la saleté s'accumule à l'intérieur du filtre à sable, la pression augmente sur le manomètre. Quand le manomètre indique 0,56 Bar (8,0 PSI) ou plus, ou que le débit d'eau s'écoulant dans la piscine est trop faible, il est temps de nettoyer le sable. Pour nettoyer le lit de sable, suivez toutes les instructions indiquées précédemment dans le chapitre :

Contre-courant et Rinçage.

REMARQUE :

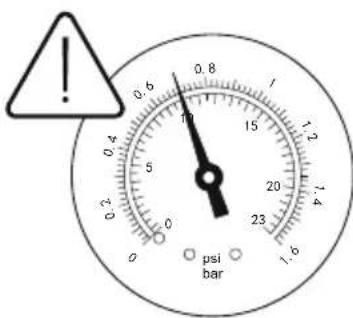

1. Le manomètre n'est prévu que pour la maintenance et la valeur du manomètre sert uniquement de référence, il ne faut pas l'utiliser comme instrument de précision.
2. Nous vous conseillons de nettoyer le lit de sable une fois par mois ou moins souvent en fonction de la fréquence d'utilisation de la piscine. Ne nettoyez pas trop souvent le sable.

0.8 1 0.6 17 15 1.2 0.4 5 20 0 23 psi bar

NETTOYAGE DU TAMIS

1. Débranchez le filtre à sable et réglez la soupape de réglage sur la function Fermée.
2. Fermez les soupapes de connexion.
3. Enlevez le couvercle du tamis en le dévissant.
4. Retirez le tamis et éliminez tous les déchets.
5. Remettez le tamis en place. Assurez-vous que le tamis soit aligné.
6. Assurez-vous que la bague d'étanchéité soit en place. Vissez le couvercle du tamis.
7. Ouvrez les soupapes de connexion.

REMARQUE : Le tamis doit être vidé et nettoyé périodiquement. Un tamis sale ou obstrué réduit les performances du filtre à sable.

1. Éteignez le filtre à sable et réglez la vanne de commande sur la fonction de vidange.
2. Détachez le tuyau de l'orifice A de la piscine et de l'orifice A du filtre à sable et fixez-le à l'orifice D.
3. Allumez le filtre à sable pour faire fonctionner le filtre et évacuer l'eau de la piscine.
   ATTENTION : NE FAITES PAS FONCTIONNER LE FILTRE À SABLE À SEC.

RANGEMENT

Dans les régions où les températures hivernales sont glaciales, il faut ranger l'équipement de piscine pendant l'hiver pour éviter de l'endommager. Si vous laissez l'eau geler cela endommagera le filtre à sable et rendra la garantie caduque.

1. Lavez à contre-courant le filtre à sable.
2. Videz la piscine en suivant le manuel de la piscine.
3. Ouvrez l'écrou d'évacuation au bas du réservoir et faites écouler l'eau restante.
4. Débranchez les deux tuyaux de la piscine et du filtre à sable.

5. Retirez complètement le sable du réservoir et séchez tous les composants.

6. Retirez le filtre à sable de la zone de la piscine, stockez le filtre à sable dans un endroit sec en intérieur hors de la porté d'enfant.

DÉPANNAGE

Problèmes Éventuelles causes Solutions
Le sable s'écouledans la piscine	- Le sable est trop petit- Déplacez la vanne de commande dela fonction contre-courant à celle defiltration sans arrêter le filtre à sable- Le niveau du sable est trop élevé- Le skimmer était cassé	- Sable de silice n° 20 de 0,45 à 0,85 mmrecommandé- Arrêtez le filtre à sable chaque fois que vousréglez la vanne de commande- Vérifiez si le niveau du sable se trouve entreles indications “MAX” et “MIN” surl'emboîtement du collecteur- Remplacez le skimmer
L'eau nes'écoule pas	- Les bouchons d'obturation n'ont pasété enlevés- L'air n'a pas été libéré- La vanne de commande a été régléesur Fermée- La crépine était bloquée- Le filtre à sable est cassé	- Enlevez les bouchons d'obturation et insérezles grilles- Libérez l'air- Réglez sur la fonction de filtration- Nettoyez la crépine- Appelez le service d'assistance
Pression excessivedu filtre	- Filtre sale- Lit de sable calcifié- Contre-courant insuffisant- Le manomètre était cassé	- Contre-courant- Inspectez le sable et changez-le si celas'avère nécessaire- Contre-courant jusqu'à ce que l'effluent soitpropre- Remplacez le manomètre
La vanne decommande fuit auniveau de l'orifice D	- La vanne de commande a été régléeentre deux fonctions- Le joint était cassé	- Réglez sur une fonction- Remplacez le joint
Fuites au niveaudes raccords	- La rondelle des raccords n'est pas àsa place- La rondelle des raccords est cassée- Le joint torique sur le raccord dutuyau est cassé- Tuyaux desserrés	- Repositionnez la rondelle- Remplacez la rondelle- Remplacez le joint torique- Serrez-les
