MANUAL DE UTILIZADOR Flowclear 58500 BESTWAY

ATENÇÃOINSTRUÇÕES DE SEGURANÇA IMPORTANTES Quando instalar e utilizar este equipamento eléctrico, devem ser seguidas as precauções básicas de segurança, incluindo as seguintes:LEIA E SIGA TODAS AS INSTRUÇÕES ATENÇÃO - PARA REDUZIR O RISCO DE FERIMENTOS, não permita que crianças utilizem este produto excepto se supervisionadas de perto a todo o momento. ATENÇÃO - RISCO DE CHOQUE ELÉCTRICO - Ligue apenas a um receptáculo de ligação a terra protegido por um disjuntor de circuito de falha a terra (GFCI). Contacte um electricista qualificado caso não possa verificar se a tomada está protegida por um GFCI.CUIDADO - Para reduzir o risco de choque eléctrico, a piscina deve ser instalada a uma distância mínima de 1,8 m (6 pés) qualquer tomada eléctrica. Não coloque aparelhos portáteis a uma distância menor do que 1,5 m (5 pés) da piscina. NÃO ENTERRAR O FIOS. Coloque os fios de forma que fiquem protegidos de cortadores de relva, aparadores de sebes e outros equipamentos. ATENÇÃO - Para reduzir o risco de choque eléctrico, substitua o cabo danificado imediatamente. Se o fio de alimentação estiver danificado, ele deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas de modo a evitar um dano. ATENÇÃO - Para reduzir o risco de choque eléctrico, não utilize extensões para ligar a unidade à fonte de alimentação; providencie uma tomada devidamente localizada. CUIDADO - A bomba deve ser utilizada apenas com piscinas armazenáveis. Não a utilize com piscinas de instalação permanente. As piscinas armazenáveis são fabricadas de forma a poderem ser rapidamente desmontadas para armazenamento e poderem voltar a ser montadas na sua forma original. As piscinas de instalação permanente são fabricadas para assentarem ou serem enterradas no pavimento ou num edifício, e não podem ser rapidamente desmontadas para armazenamento.As instalações eléctricas devem seguir as regras nacionais de cablagem, consulte um electricista qualificado para quaisquer dúvidas.A bomba deve ser equipada com um transformador isolante ou alimentada através de um dispositivo de corrente residual (RCD) com uma tensão de funcionamento residual classificada que não exceda 30mA. Por favor examine e verifique se todos os componentes do filtro de areia estão presentes antes da utilização. Notifique a Bestway através do endereço de apoio a clientes indicado neste manual quanto a qualquer peça danificada ou em falta no momento da aquisição.• MOTOR PROTEGIDO TERMICAMENTE. REVESTIMENTO CSA 3.• APENAS PARA UTILIZAÇÃO EM PISCINAS.• CUIDADO: PARA GARANTIR PROTECÇÃO CONTÍNUA CONTRA O PERIGO DE CHOQUE, UTILIZE APENAS PEÇAS DE SUBSTITUIÇÃO IDÊNTICAS QUANDO REALIZAR A MANUTENÇÃO.• ATENÇÃO: RISCO DE CHOQUE ELÉCTRICO. LIGUE APENAS A UM RECEPTÁCULO DE LIGAÇÃO A TERRAPROTEGIDO POR UM DISJUNTOR DE FALHA A TERRA (GFCI).• CUIDADO: ESTA BOMBA DEVE SER UTILIZADA APENAS COM PISCINAS ARMAZENÁVEIS. NÃO UTILIZE COM PISCINAS DE INSTALAÇÃO PERMANENTE.• CUIDADO: LIGUE APENAS A UM RECEPTÁCULO DE LIGAÇÃO A TERRA PROTEGIDO POR UM DISJUNTOR DE FALHA A TERRA DE CLASSE A.• CUIDADO: PARA UMA PROTECÇÃO CONTÍNUA CONTRA POSSÍVEIS CHOQUES ELÉCTRICOS, ESTA UNIDADE DEVE SER MONTADA NA BASE DE ACORDO COM AS INSTRUÇÕES DE INSTALAÇÃO.GUARDE ESTAS INSTRUÇÕES. RECOMENDAMOS NÃO DEVOLVERO PRODUTO PARA A LOJA Dúvidas? Problemas?Faltam peças?Para FAQ, manuais, vídeos oupeças de reposição, visitebestwaycorp.com/support

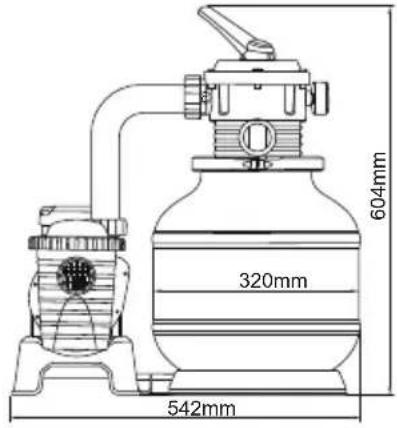

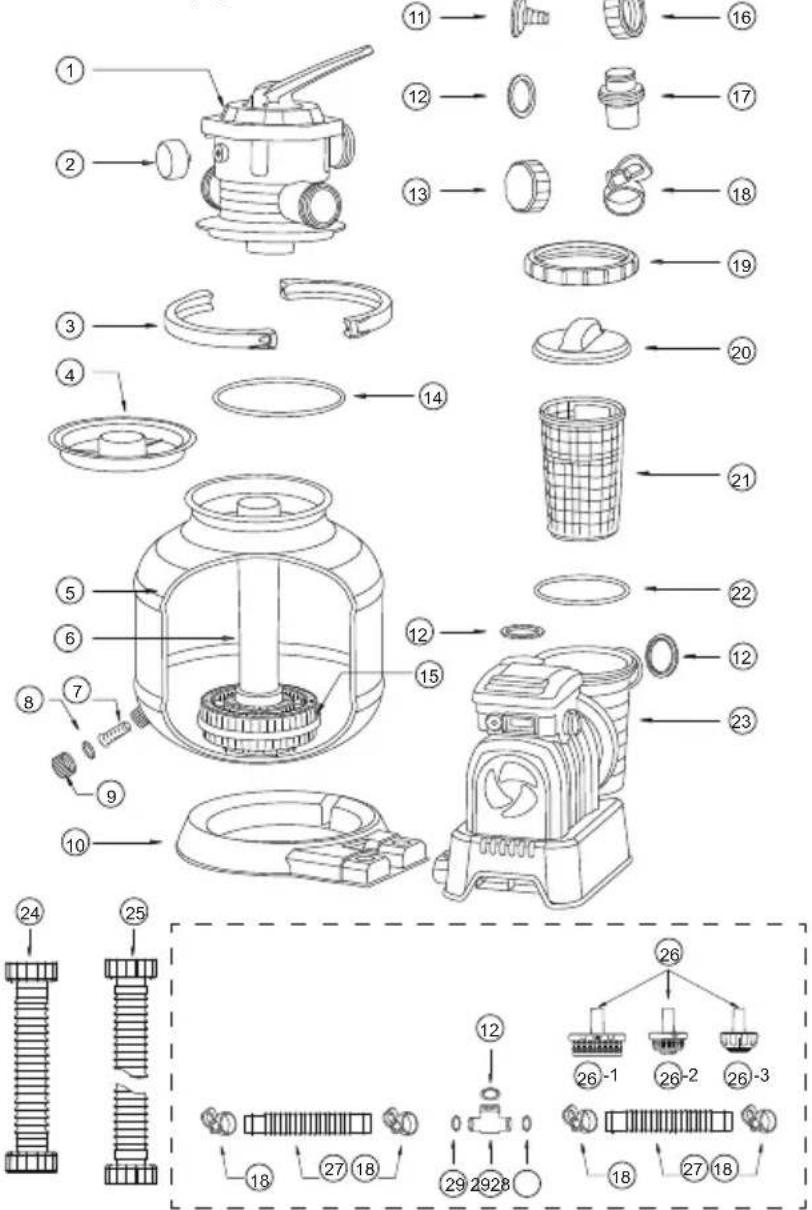

Antes de montar o filtro de areia, gaste alguns minutos para se familiarizar bem com todas as peças do filtro de areia. VISÃO GERAL DE REFERÊNCIA DAS PEÇAS ESPECIFICAÇÕES Diâmetro do filtro: Área efetiva do filtro: Máx. Pressão operacional: Pressão de funcionamento do filtro de areia: Máx. Temperatura da água: Areia: Dimensão da Areia: Capacidade da Areia: 320 mm

<0.56 Bar (8 PSI) 35°C Não incluída Areia sílica #20, 0.45-0.85 mm Aproximadamente 20 kg

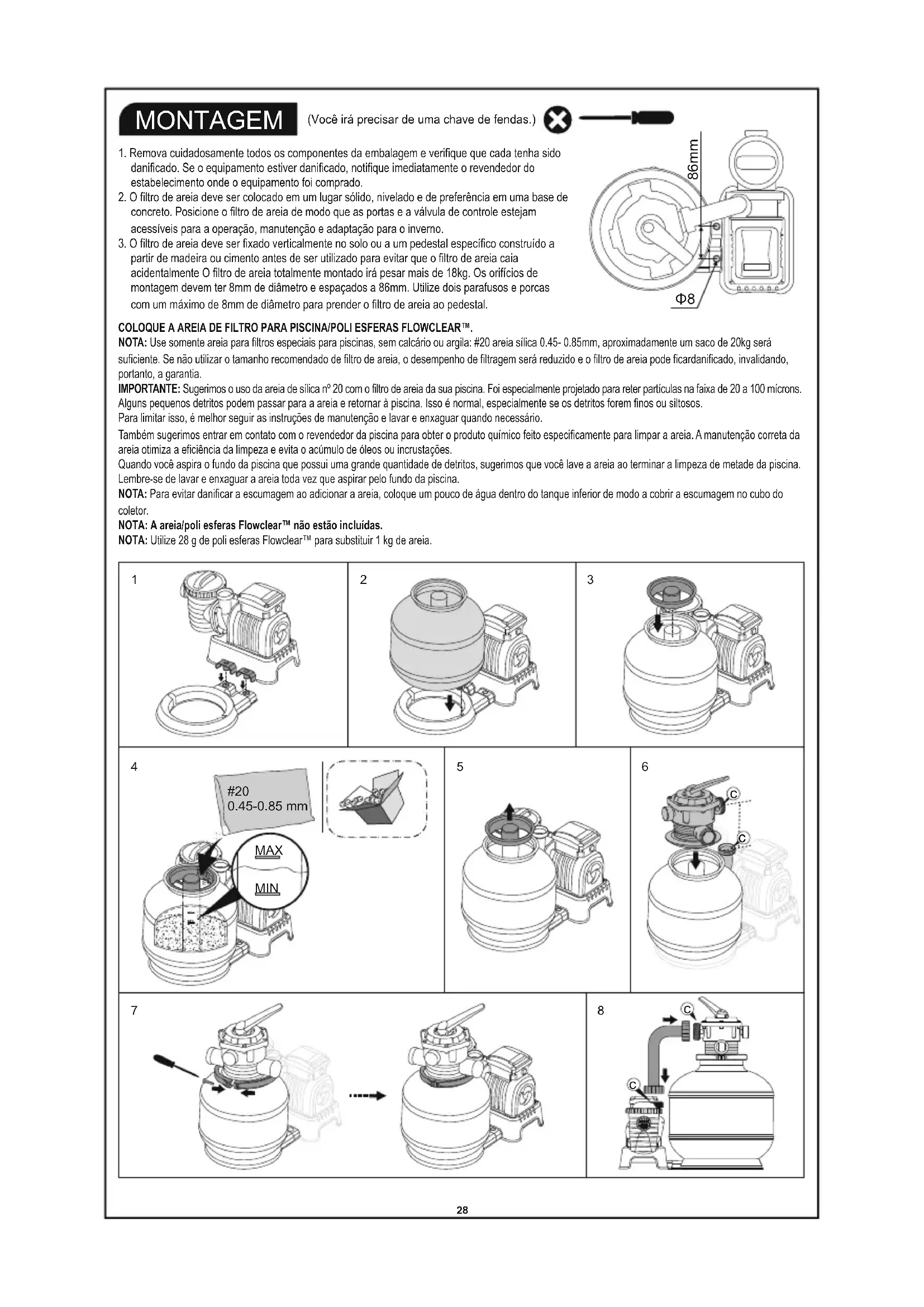

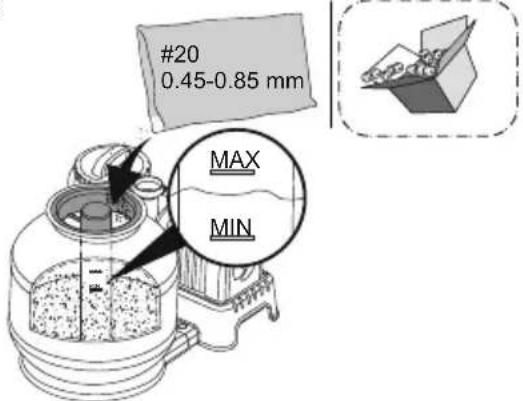

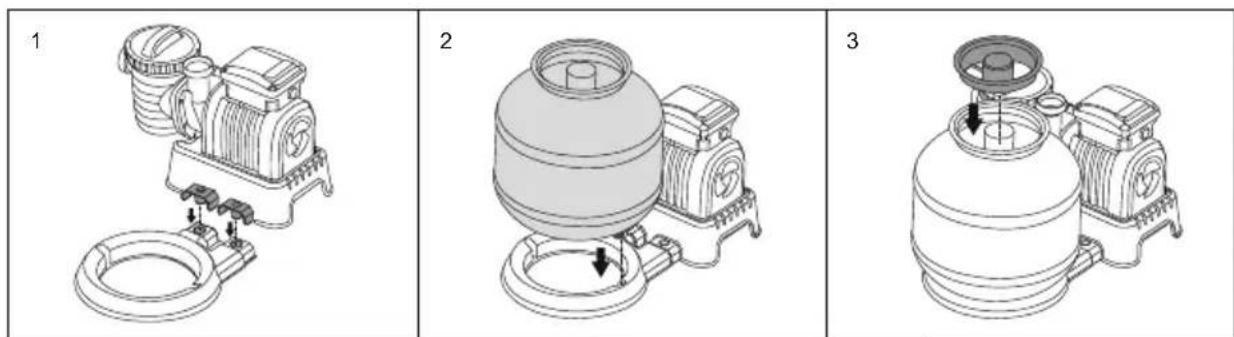

27COLOQUE A AREIA DE FILTRO PARA PISCINA/POLI ESFERAS FLOWCLEAR™. NOTA: Use somente areia para filtros especiais para piscinas, sem calcário ou argila: #20 areia sílica 0.45- 0.85mm, aproximadamente um saco de 20kg será suficiente. Se não utilizar o tamanho recomendado de filtro de areia, o desempenho de filtragem será reduzido e o filtro de areia pode ficardanificado, invalidando, portanto, a garantia. IMPORTANTE: Sugerimos o uso da areia de sílica nº 20 com o filtro de areia da sua piscina. Foi especialmente projetado para reter partículas na faixa de 20 a 100 mícrons. Alguns pequenos detritos podem passar para a areia e retornar à piscina. Isso é normal, especialmente se os detritos forem finos ou siltosos. Para limitar isso, é melhor seguir as instruções de manutenção e lavar e enxaguar quando necessário. Também sugerimos entrar em contato com o revendedor da piscina para obter o produto químico feito especificamente para limpar a areia. A manutenção correta da areia otimiza a eficiência da limpeza e evita o acúmulo de óleos ou incrustações. Quando você aspira o fundo da piscina que possui uma grande quantidade de detritos, sugerimos que você lave a areia ao terminar a limpeza de metade da piscina. Lembre-se de lavar e enxaguar a areia toda vez que aspirar pelo fundo da piscina. NOTA: Para evitar danificar a escumagem ao adicionar a areia, coloque um pouco de água dentro do tanque inferior de modo a cobrir a escumagem no cubo do coletor.NOTA: A areia/poli esferas Flowclear™ não estão incluídas.NOTA: Utilize 28 g de poli esferas Flowclear™ para substituir 1 kg de areia.(Você irá precisar de uma chave de fendas.) MONTAGEM 1. Remova cuidadosamente todos os componentes da embalagem e verifique que cada tenha sido danificado. Se o equipamento estiver danificado, notifique imediatamente o revendedor do estabelecimento onde o equipamento foi comprado.2. O filtro de areia deve ser colocado em um lugar sólido, nivelado e de preferência em uma base de concreto. Posicione o filtro de areia de modo que as portas e a válvula de controle estejam acessíveis para a operação, manutenção e adaptação para o inverno.3. O filtro de areia deve ser fixado verticalmente no solo ou a um pedestal específico construído a partir de madeira ou cimento antes de ser utilizado para evitar que o filtro de areia caia acidentalmente O filtro de areia totalmente montado irá pesar mais de 18kg. Os orifícios de montagem devem ter 8mm de diâmetro e espaçados a 86mm. Utilize dois parafusos e porcas com um máximo de 8mm de diâmetro para prender o filtro de areia ao pedestal.

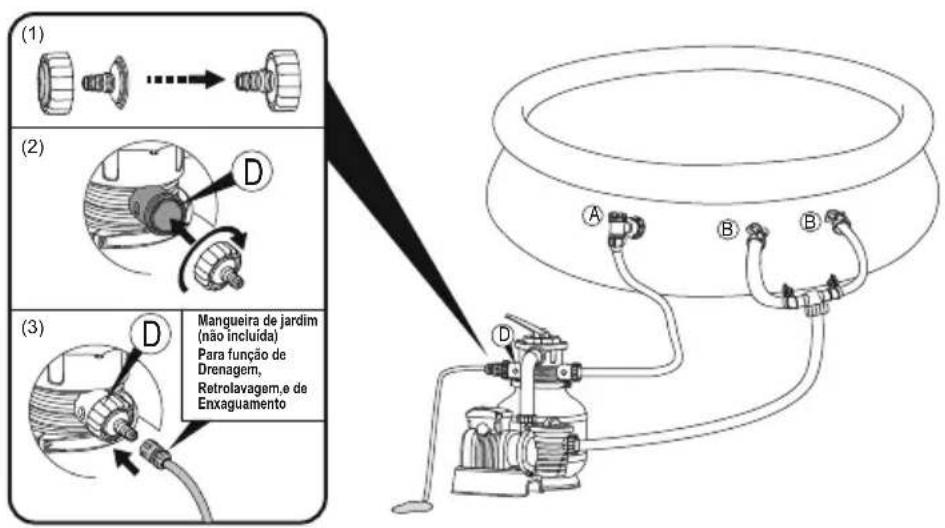

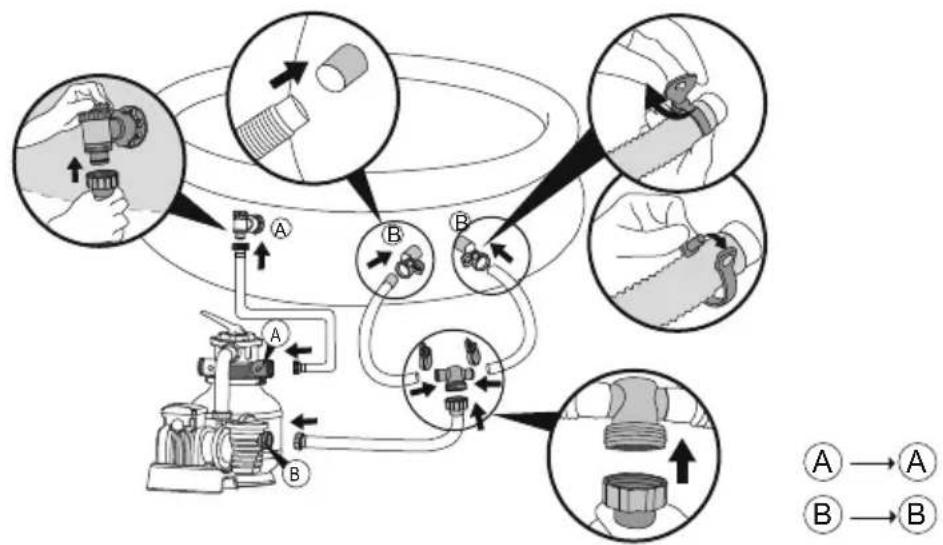

Mangueira de jardim (não incluída)Para função de Drenagem,Retrolavagem,e de Enxaguamento

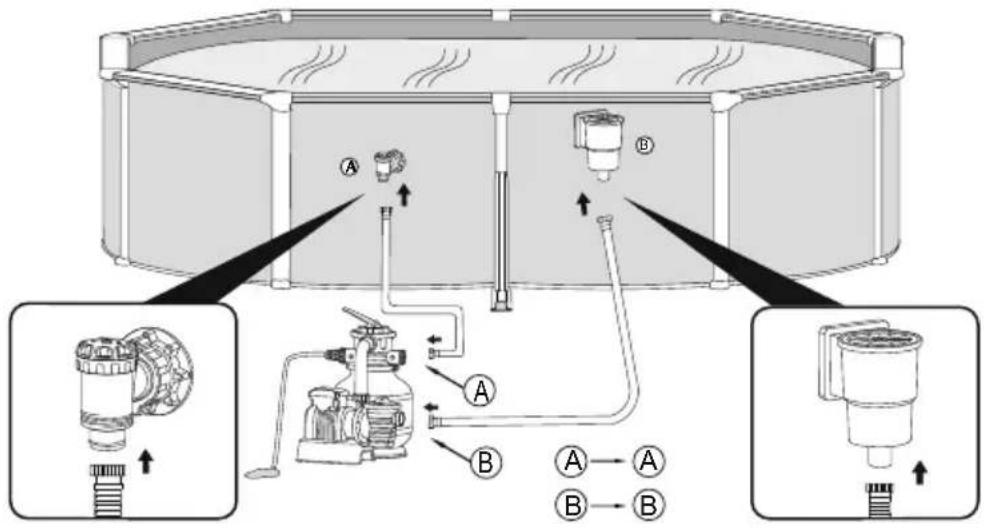

Mangueira de jardim (não incluída) Para função de Drenagem, Retrolavagem,e de Enxaguamento

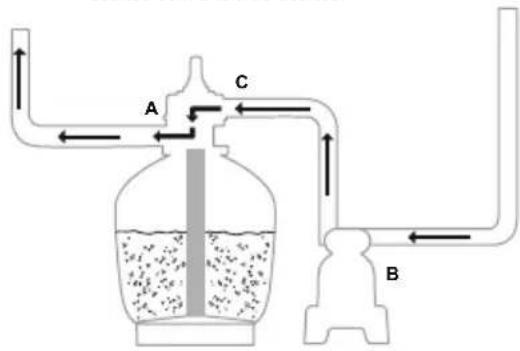

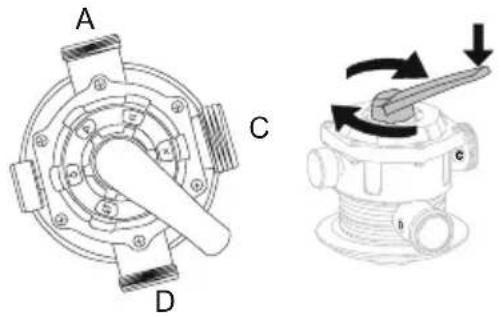

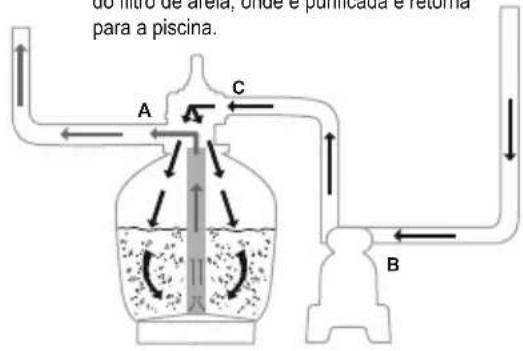

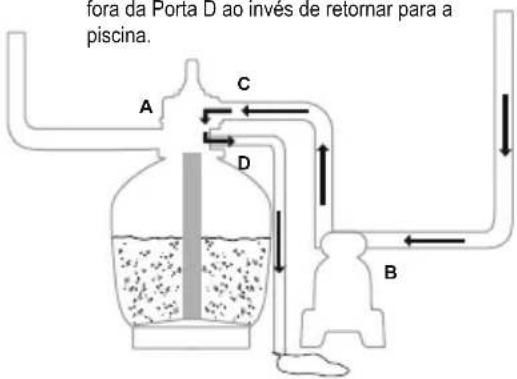

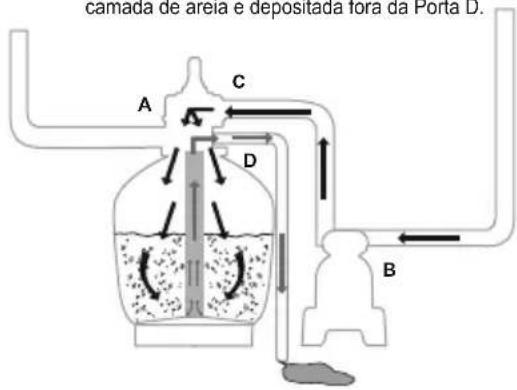

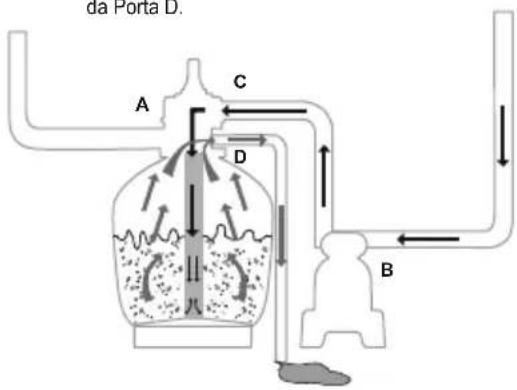

(1) (2) (3)Enxágue: Esta função para a partida inicial, limpeza e nivelamento da camada de areia após o retorno; a água é bombeada através do cubo de conexão, para baixo, por meio da camada de areia e depositada fora da Porta D. Filtragem: Esta função é usada para filtrar a água da piscina e deve ser posicionada aqui 99% das vezes. A água é bombeada por meio do filtro de areia, onde é purificada e retorna para a piscina. Fechamento: Esta função interrompe o fluxo de água entre o filtro de água e a piscina. Retorno: Esta função é usada para limpar a camada de areia; a água é bombeada através do cubo de conexão, para cima, por meio da camada de areia e depositada fora da Porta D. FUNCIONAMENTO VISÃO GERAL DA VÁLVULA DE CONTROLE AVISO: Para evitar danos ao equipamento e possivelmente riscos, desligue sempre a bomba do filtro de areia antes de mudar a função da válvula de controle. Mudar as posições das válvulas enquanto a bomba estiver funcionamento pode danificar a válvula de controle, o que pode causar danos pessoais ou danos à propriedade. Como usar a válvula de controle: Pressione o manípulo da válvula de controle e gire na função desejada. Drenagem: Esta função drena a água da piscina; um outro filtro de regulagem de passagem, a água é bombeada e depositada fora da Porta D ao invés de retornar para a piscina. Circulação: Esta função circula pela água da piscina passando pelo filtro de areia; use esta função se o filtro estiver quebrado para coletar detritos com a tela de detritos.

• Certifique-se que todas as provisões para o descarregamento da água respeitem as leis locais, estaduais e nacionais. Não descarregue a água onde possa causar entupimento ou danos.

• Quando a válvula de controle está regulada para retornar, enxaguar ou na posição de drenagem, a água descarregará da Porta D na válvula de controle.

• Não conecte ou opere o filtro de areia com a válvula de controle configurada na função fechada ou o filtro de areia pode ser seriamente danificado.

• Não configure a Válvula de Controlo entre duas funções, caso contrário poderão ocorrer fugas.

• Para evitar fugas de água, aparafuse a Tampa da Porta D à Porta D da Válvula de Controlo antes de operar o filtro ou a função de circulação.

Pressione o manípulo da válvula de controlo e aguarde até que a água flua da Porta D para libertar o ar. NOTA: É importante repetir esta operação de cada vez que inicie a sua bomba depois de a preparar para o inverno, fizer a manutenção e lavar a cama de areia.

INSTRUÇÕES NA PRIMEIRA UTILIZAÇÃO

A Retrolavagem e Enxaguamento devem ser efetuados para preparar a bomba para a sua primeira utilização e para lavar a areia. CUIDADO: NÃO OPERE O FILTRO DE AREIA A SECO

1. Pressione para baixo no manípulo da Válvula de Controlo e rode para a

função Retrolavagem.

2. Ligue e opere o filtro de areia durante 3-5 minutos, ou até que a água flua limpa.

3. Desligue o filtro de areia e configure a Válvula de Controlo para a função Enxaguar.

4. Ligue o filtro de areia e opere o filtro de areia durante 1 min. Isto circula água para

trás através do filtro de areia e drena água pela Porta D.

5. Desligue o filtro de areia. Configure a Válvula de Controlo para a função Fechada.

6. Reponha a água da piscina se necessário.

IMPORTANTE: Este procedimento remove água da piscina, que terá de repôr. Desligue o filtro de areia imediatamente se os níveis da água se aproximarem das válvulas de Entrada e Saída da piscina. Retrolavagem Enxaguamento

Agora o filtro de areia está pronto para ser usado. Coloque a válvula de controle na função de filtragem. NOTA: Para evitar o risco de choque elétrico, enxugue você mesmo o seu excesso de água e o do filtro de areia. IMPORTANTE: Antes do funcionamento, certifique-se que o tanque está assente de forma estável na sua base e ligue à bomba correctamente.

2. Ligue o filtro de areia para este funcionar.

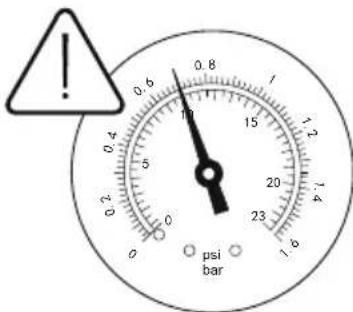

NOTA: O filtro de areia iniciou o ciclo de filtragem. Verifique se a água está retornando para a piscina e controle a pressão do filtro no indicador de pressão. Geralmente, a pressão recomendada para o filtro é inferior a 0,56Bar (8,0PSI) quando está funcionando. CUIDADO: Você deve assegurar-se que o filtro de areia está desligado e desconectado antes do início de qualquer serviço de manutenção de forma a evitar qualquer risco de ferimentos graves ou de morte. Conforme a sujidade se acumula no filtro de areia, a leitura de pressão no Manómetro de Pressão irá aumentar. Quando o Manómetro de Pressão mede 0,56 Bar (8,0 PSI) ou superior, ou o fluxo de água para a piscina é muito baixo, está na altura de limpar a areia. Para limpar o leito de areia, siga todas as instruções descritas anteriormente em: Retrolavagem e Enxaguamento. NOTA:

1. O manómetro de pressão serve apenas para fins de manutenção, e o valor de pressão

do manómetroserve apenas como referência, não deve ser utilizado como um instrumento de precisão.

2. Recomendamos que limpe a cama de areia uma vez por semana ou menos

regularmente, dependendo da frequência com que a piscina é utilizada. Não limpe a areia com demasiada frequência.

MANUTENÇÃO DO FILTRO DE AREIA

1. Desconecte o filtro de areia e regule a válvula de controle para a função fechada.

2. Feche as válvulas de ligação.

5. Coloque o filtro de volta na posição. Garanta que o orifício no filtro esteja alineado.

6. Garanta o anel de vedação está no lugar. Aparafuse a tampa do filtro de novo.

7. Ouvrez les soupapes de connexion.

NOTA: O filtro deve ser esvaziado e limpo periodicamente. Um filtro sujo ou entupido reduzirá o funcionamento do filtro de água.

psi barProblemas Causas Possíveis Soluções Está a fluir areia para a piscina Não existe fluxo de água Pressão excessiva no filtro Fugas da Válvula de Controlo da porta D Fugas nos conectores - A areia é demasiado pequena - Mova a válvula de controlo da função de lavagem para a função de filtro sem parar o filtro de areia - O nível de areia é demasiado alto - O skimmer estava partido - Os tampões não foram removidos - O ar não foi libertado - A válvula de controlo foi configurada para a posição Fechada - O ecrã estava bloqueado - Filtro de areia avariado - Filtro sujo - Cama de areia calcificada - Retrolavagem insuficiente - O manómetro de pressão estava partido - A Válvula de Controlo foi configurada entre duas funções - O vedante estava partido - A anilha dos conectores não estava no seu lugar - Anilha dos conectores partida - O O-ring na ligação da mangueira está partido - Mangueiras desapertadas - Recomendada areia de sílica 0.45mm a 0.85mm #20 - Pare o filtro de areia sempre que configurar a válvula de controlo

Verifique se o nível de areia está entre o “MÁX” e “ MIN” marcados no eixo - Substitua o skimmer - Remova os tampões de bloqueio e insira os ecrãs de detritos - Liberte o ar - Configure para a função filtro - Limpe o ecrã - Contacte a assistência - Retrolavagem - Inspeccione a areia e troque caso seja necessário - Execute a retrolavagem até que o efluente corra límpido - Substitua o manómetro de pressão - Configure para uma função - Substitua o vedante - Volte a posicionar a anilha - Substitua a anilha - Substitua o O-ring - Aperte-as Em locais onde as temperaturas no inverno são muito rígidas, o equipamento da piscina deve ser protegido para evitar que se danifique. Permitir que a água congele danificará o filtro de areia, além de cancelar a garantia.

1. Realize a retrolavagem do filtro de areia.

2. Esvazie a piscina de acordo com o manual do utilizador.

3. Abra a porca de drenagem no fundo do tanque e esvazie a água restante.

4. Desconecte as duas mangueiras da piscina e do filtro de água.

5. Retire completamente a areia do tanque e seque todos os componentes.

6. Afaste o filtro de areia da área da piscina, armazene o filtro de areia num local interior seco e longe do alcance das crianças. ARMAZENAMENTO

RESOLUÇÃO DE PROBLEMAS

1. Desconecte o filtro de areia e configure a válvula de controle na função Drenagem.

2. Destaque a mangueira da entrada A da piscina e da Porta A do filtro de areia e engate a porta D.

3. Ligue o filtro de areia para remover água da piscina.
