MODE D'EMPLOI FS 55 R STIHL
34 - 68 Notice d'emploi
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
STIHL DuroCut, STIHL PolyCut
WARNUNG
31.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
1 Indications concernant la présente Notice d'emploi....34
2 Prescriptions de sécurité et techniques de travail.... 35

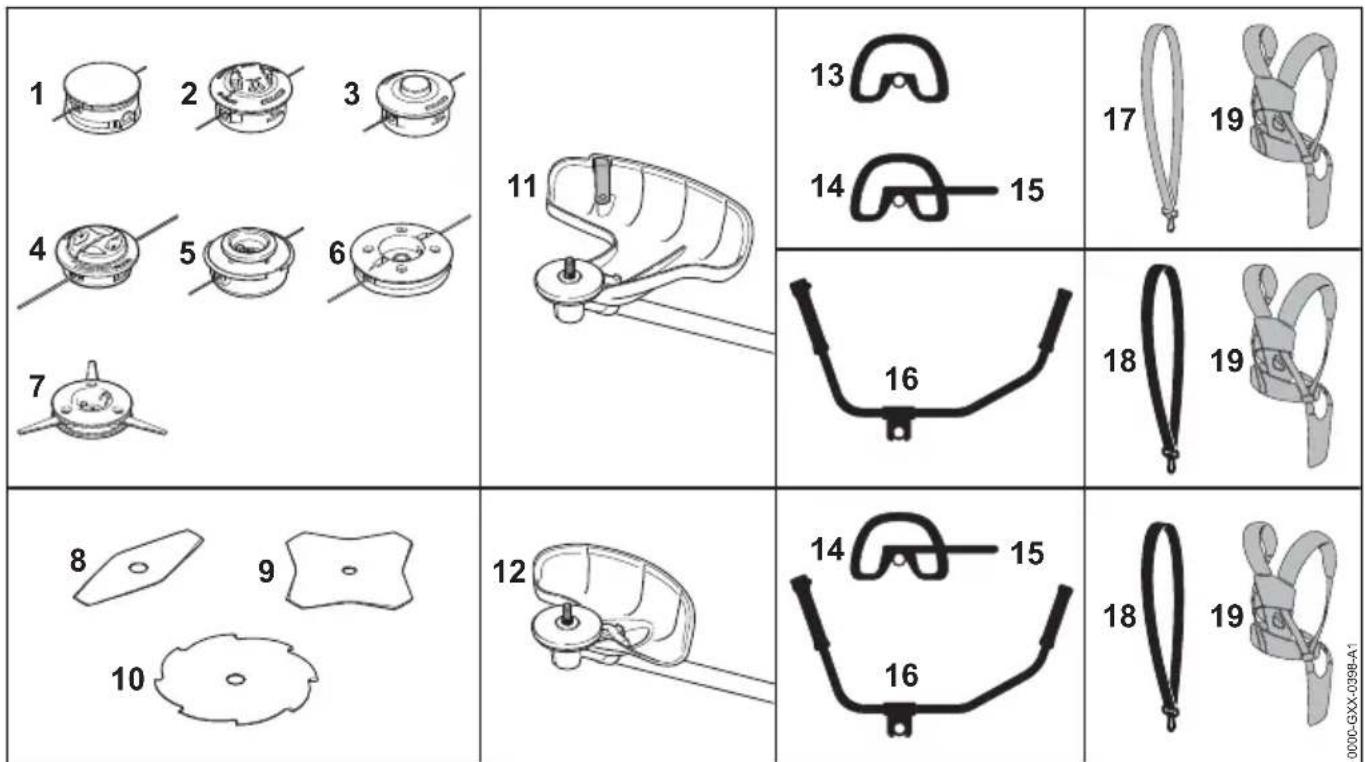

3 Combinaisons autorisées d'outil de coupe, de capot protecteur, de poignée et de harnais.... 44

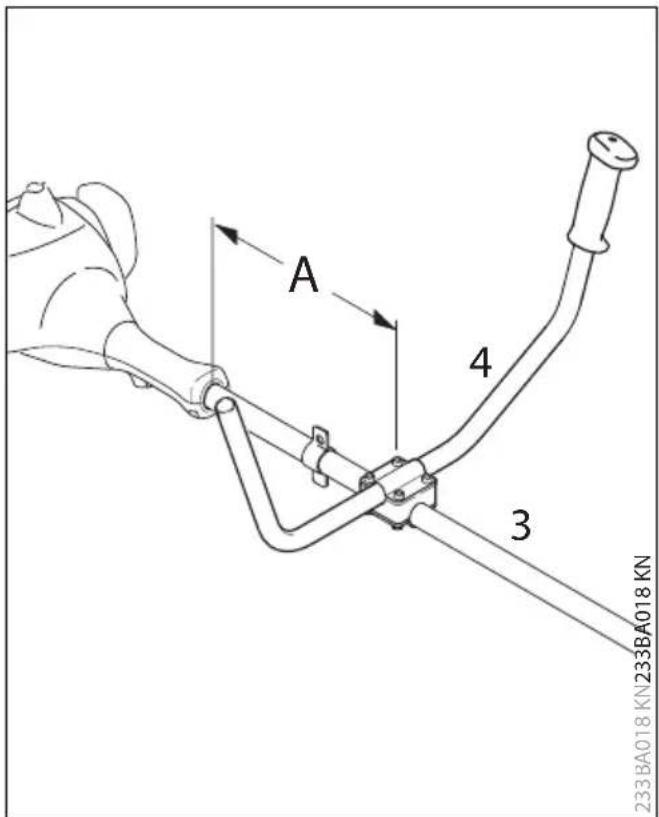

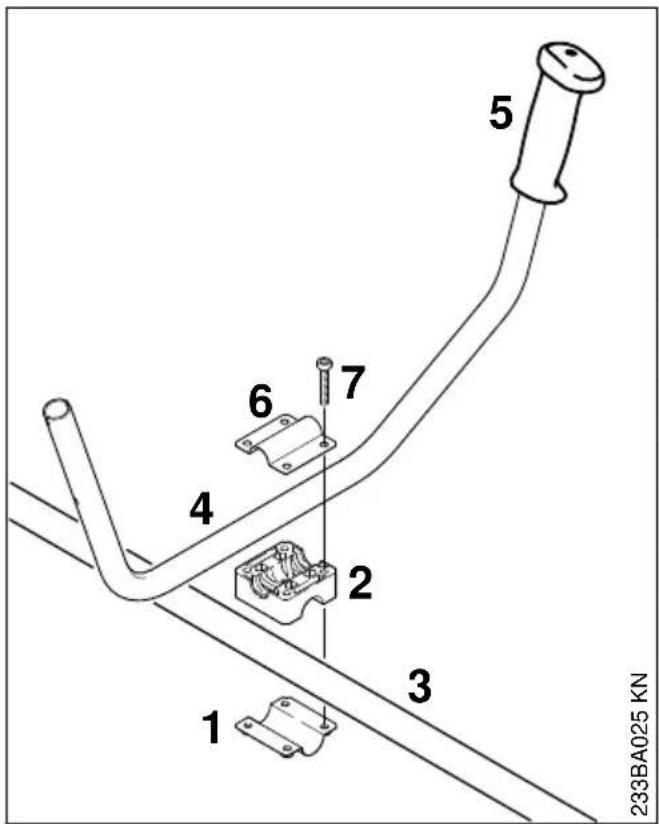

4 Montage du guidon.... 45

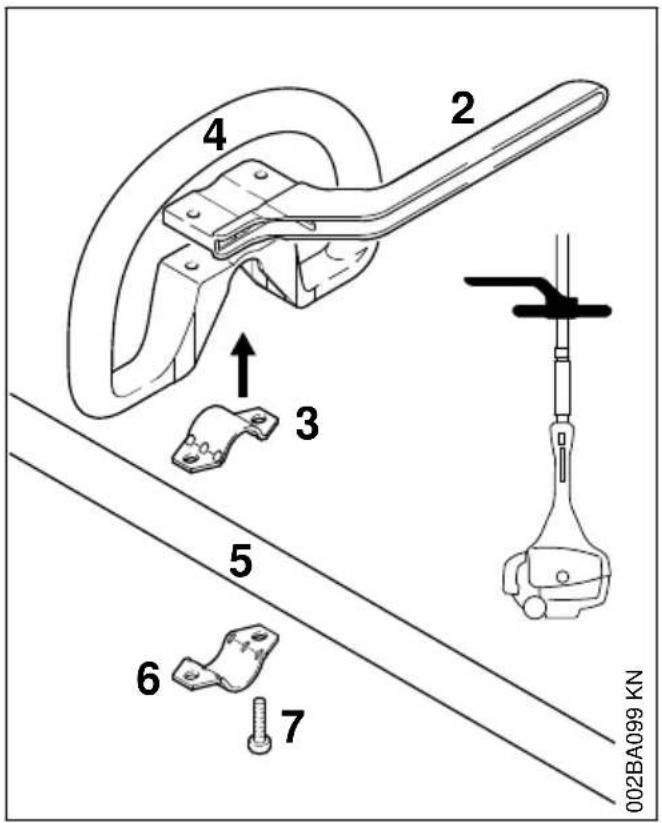

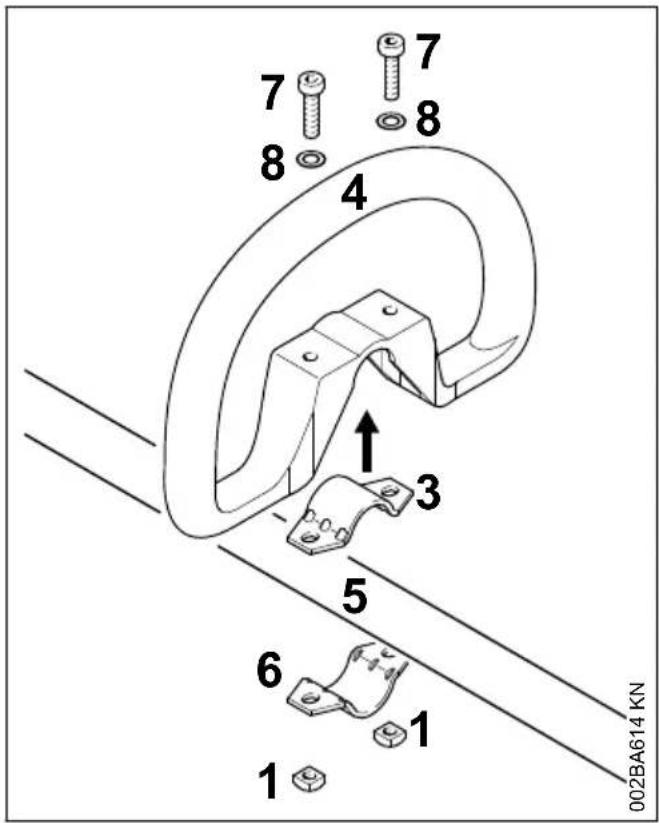

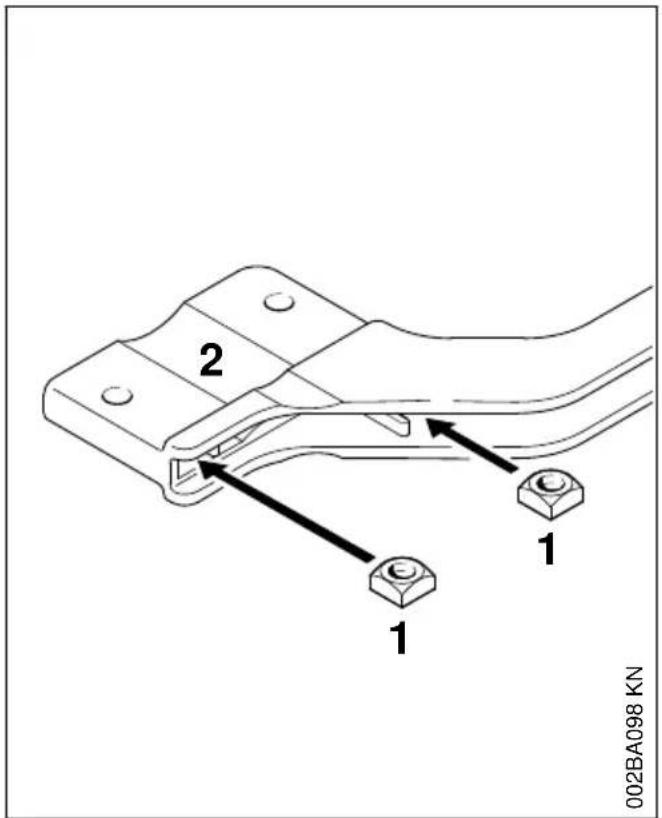

5 Montage de la poignée circulaire.... 46

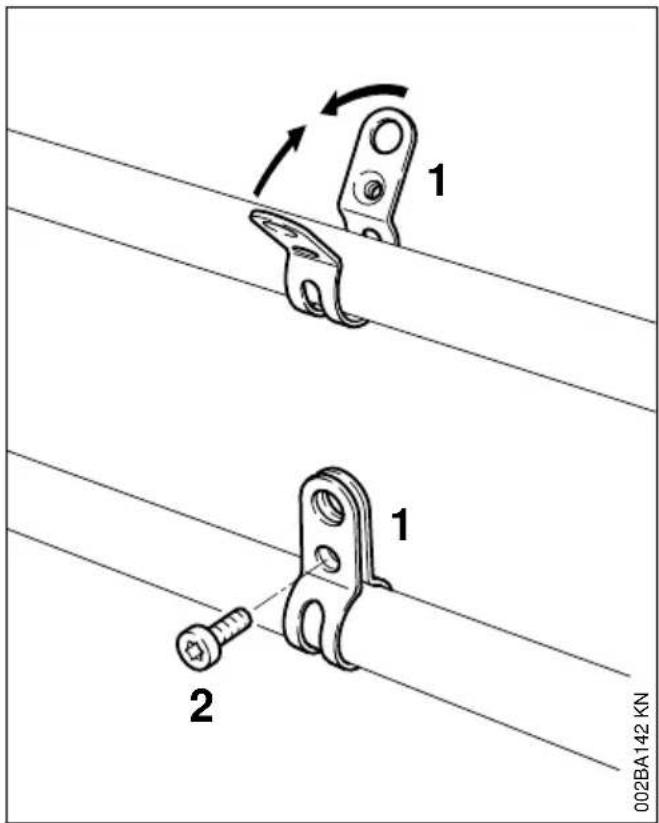

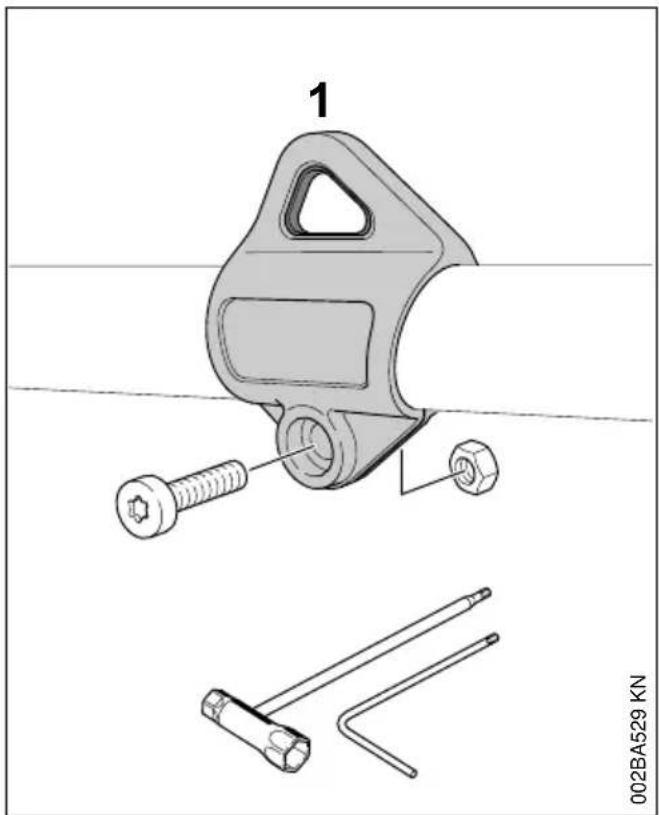

6 Montage de l'anneau de suspension...... 47

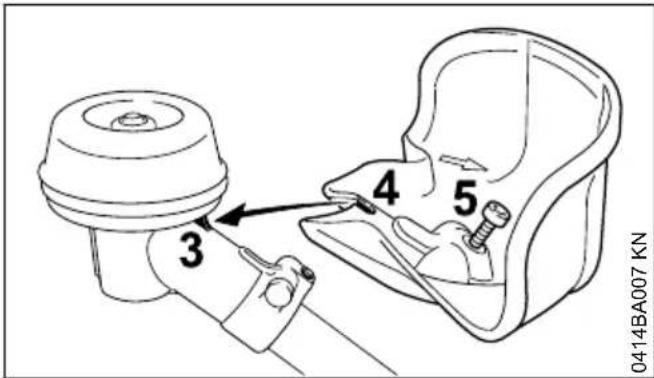

7 Montage des dispositifs de sécurité......48

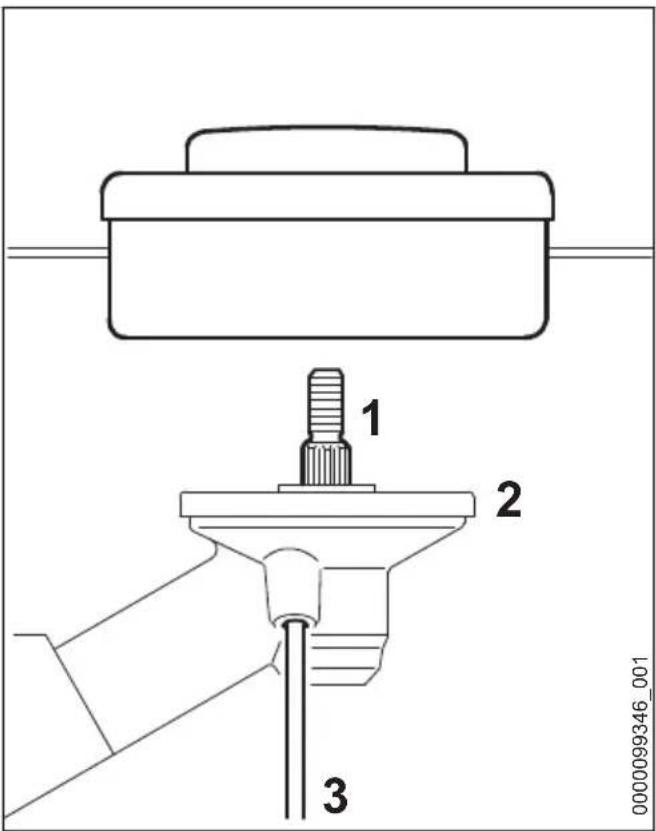

8 Montage de l'outil de coupe.... 49
9 Carburant.... 51
10 Ravitaillement en carburant.... 52

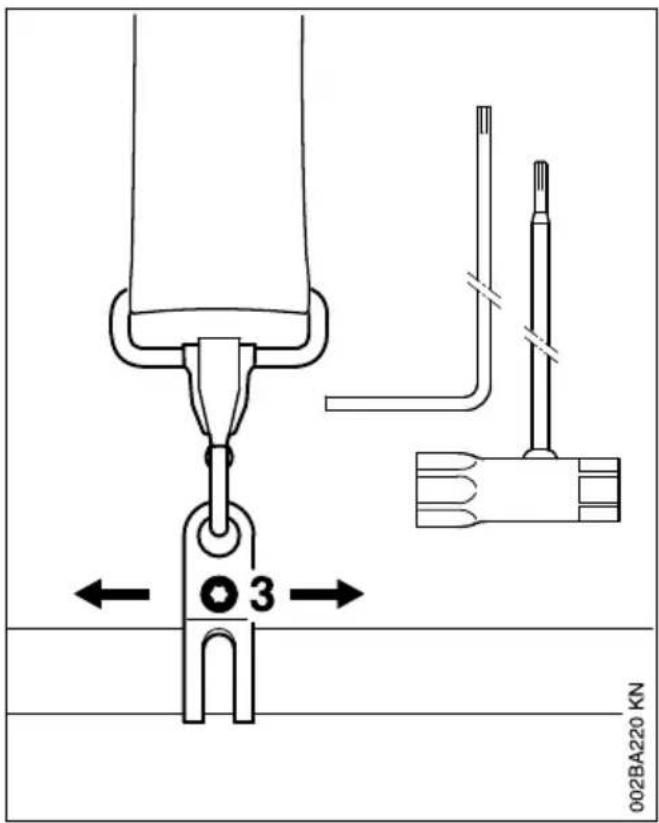

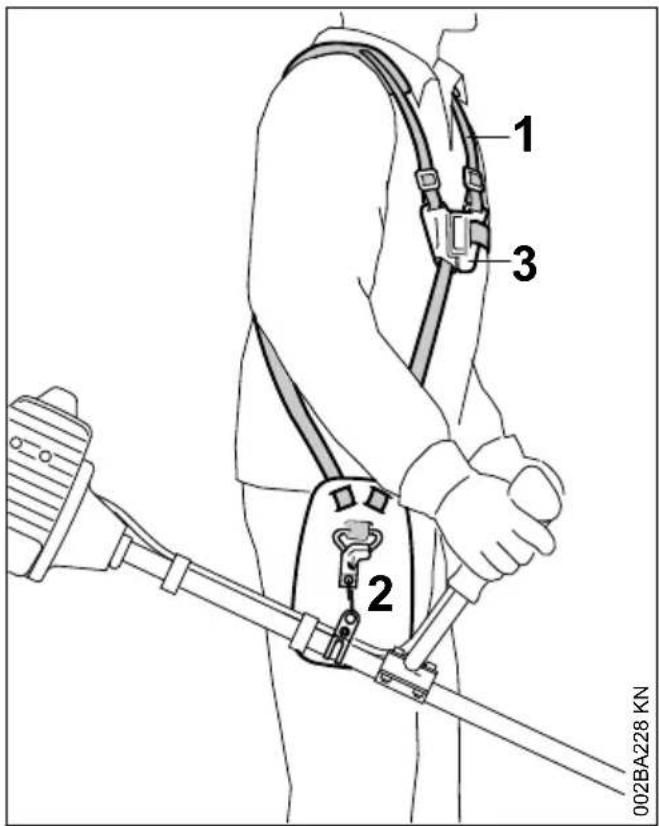

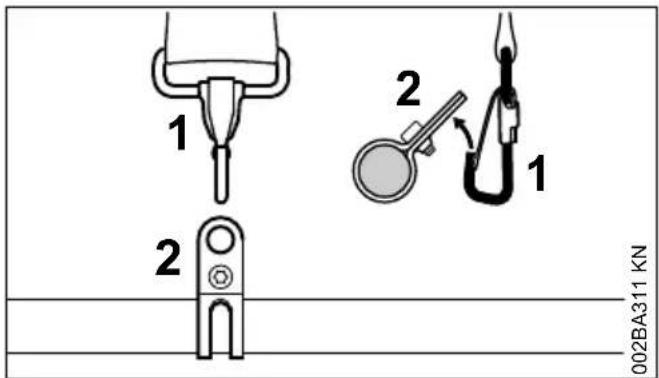

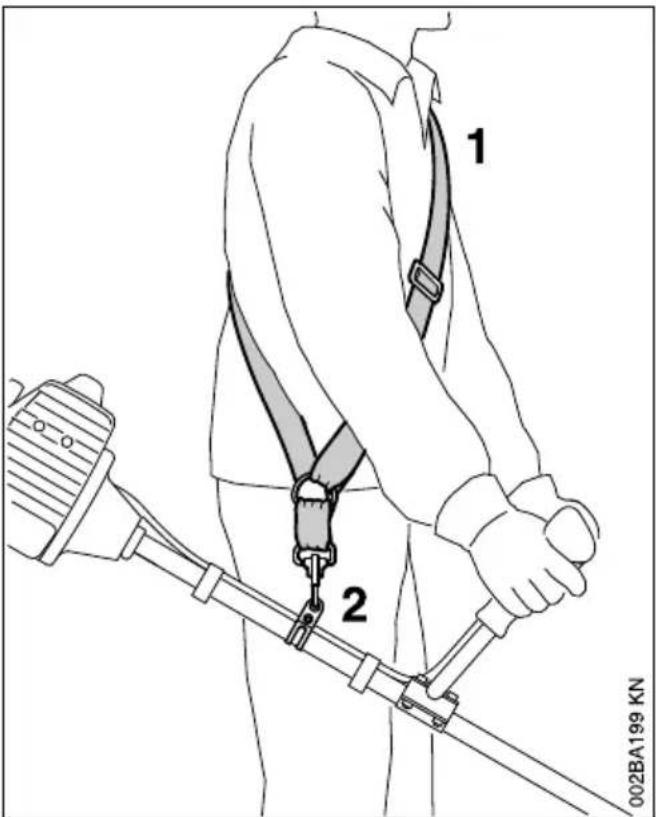

11 Utilisation du harnais....52

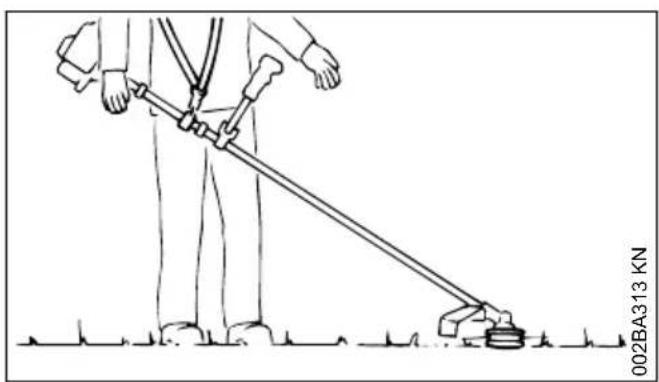

12 Équilibrage.... 53
13 Mise en route / arrêt du moteur....54
14 Transport de l'appareil.... 58
15 Instructions de service.... 58

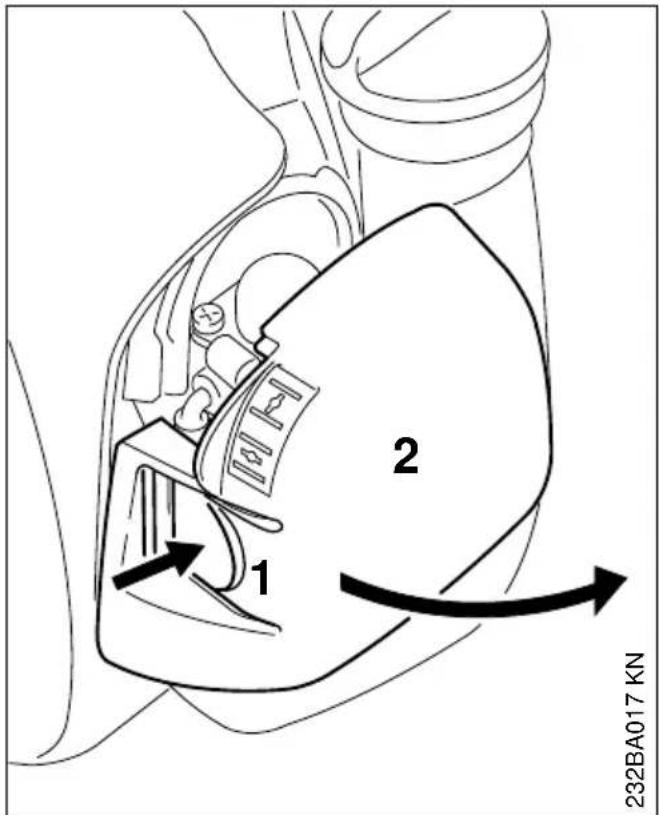

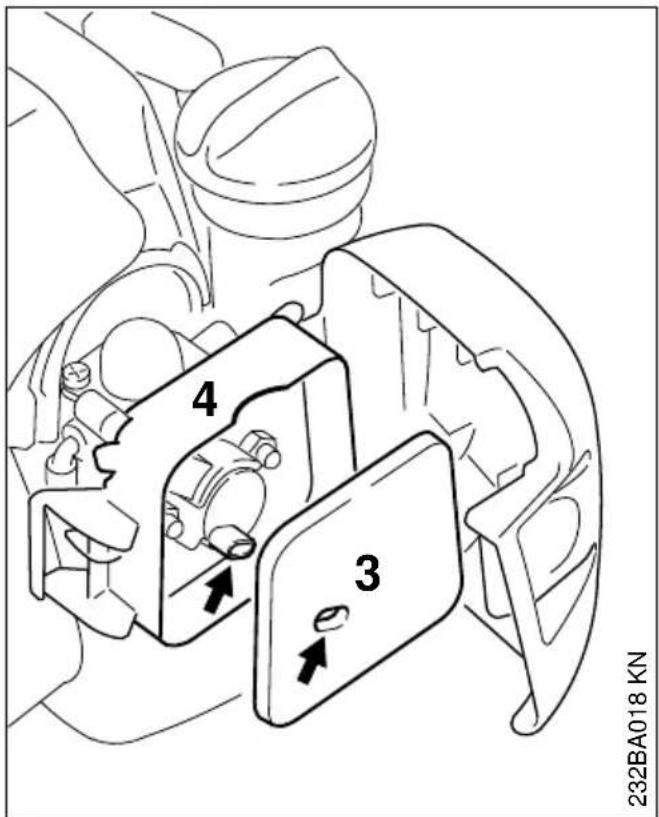

16 Nettoyage du filtre à air....59

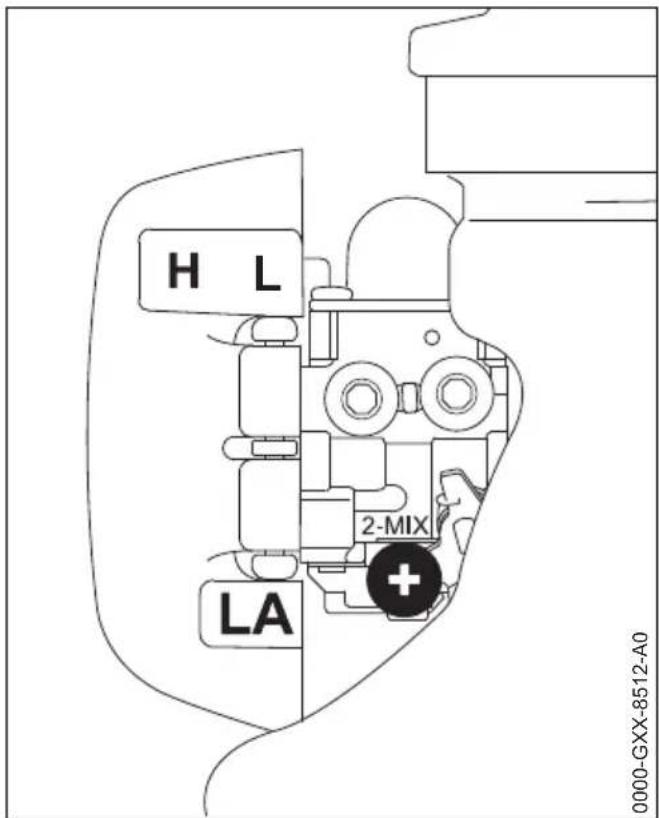

17 Réglage du carburateur.... 59

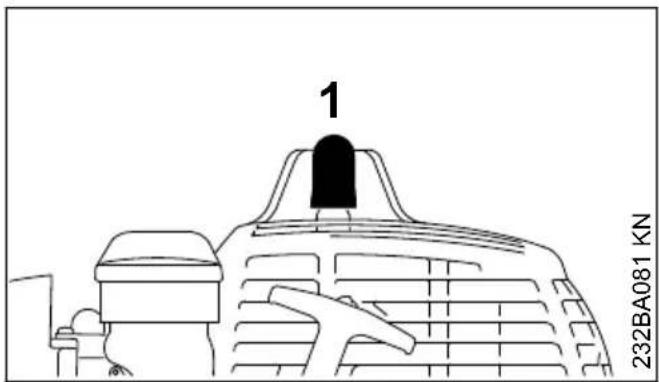

18 Bougie....60
19 Fonctionnement du moteur.... 61
20 Rangement.... 61
21 Affûtage des outils de coupe métalliques. 61
22 Entretien de la tête faucheuse.... 62
23 Contrôle et maintenance par le revendeur spécialisé.... 63
24 Instructions pour la maintenance et l'entre-
tien.... 63
25 Conseils à suivre pour réduire l'usure et évi- ter les avaries....64

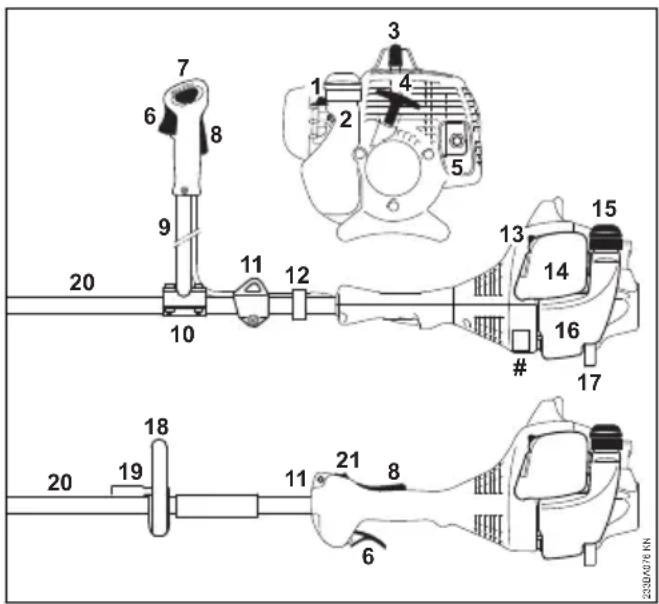

26 Principales pièces.... 65
27 Caractéristiques techniques....66
28 Instructions pour les réparations......67
29 Mise au rebut.... 67
30 Déclaration de conformité UE.... 67
Chère cliente, cher client,
nous vous félicitons d'avoir choisi un produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.
Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.
Dr. Nikolas Stihl
1 Indications concernant la présente Notice d'emploi
1.1 Pictogrammes
Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.
Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.
Réservoir à carburant ; mélange d'essence et d'huile moteur
Actionner la soupape de décompression
Pompe d'amorçage manuelle
Actionner la pompe d'amorçage manuelle
Tube de graisse
Canalisation de l'air aspiré : utilisation en été
Canalisation de l'air aspiré : utilisation en hiver
Chauffage de poignées
1.2 Repérage des différents types de textes
AVERTISSEMENT
Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.
AVIS
Avertissement contre un risque de détérioration de la machine ou de certains composants.
1.3 Développement technique
La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.
On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quel-conques.
2 Prescriptions de sécurité et techniques de travail
En travaillant avec cette machine, il faut respecter des prescriptions de sécurité particulières, parce que l'outil de coupe tourne à très haute vitesse.
Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire mortel.
Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.
Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.
Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.
Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.
Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.
L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés à autrui.
Ne confier la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.
L'utilisation de dispositifs à moteur bruyants peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.
L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique.
Il est conseillé à toute personne qui ne doit pas se fatiguer pour des raisons de santé de consulter son médecin pour savoir si l'utilisation d'un dispositif à moteur ne présente aucun risque.
Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.
Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou
français 2 Prescriptions de sécurité et techniques de travail
bien après avoir pris des médicaments qui risquent d'affecter la réactivité.
Utiliser la machine – suivant les outils de coupe assignés – exclusivement pour faucher de l'herbe ou pour couper des plantes sauvages, des buissons, des broussailles, des arbustes etc.
Il est interdit d'utiliser cette machine pour d'autres travaux – risque d'accident !
Monter exclusivement des outils de coupe ou accessoires autorisés par STIHL pour cette machine, ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la machine risquerait d'être endommagée.
STIHL recommande d'utiliser des outils et accessoires d'origine STIHL. Les propriétés de ceux-ci sont adaptées de manière optimale au produit et aux exigences de l'utilisateur.
N'apporter aucune modification à cette machine – cela risquerait d'en compromettre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.
Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la machine.
Le capot protecteur de la machine ne peut pas protéger l'utilisateur contre tous les objets (pierres, morceaux de verre ou de fil de fer etc.) projetés par l'outil de coupe. Ces objets peuvent ricocher et toucher l'utilisateur.
2.1 Vêtements et équipements
Porter des vêtements et équipements de protection réglementaires.
Les vêtements doivent être appropriés et ne doivent pas être gênants. Porter des vêtements bien ajustés – ne pas porter une blouse de travail, mais une combinaison.
Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la machine. Ne porter ni écharpe ou cravate, ni bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.
Porter des chaussures de sécurité avec semelle antidérapante et coquille d'acier.
Seulement pour le travail avec des têtes faucheuses, il est permis de porter des chaussures robustes avec semelle crantée antidérapante.
AVERTISSEMENT
Pour réduire le risque de blessure oculaire, porter des lunettes de protection couvrant étroitement les yeux et conformes à la norme EN 166. Veiller à ce que les lunettes de protection soient bien ajustées.
Porter une visière pour la protection du visage et veiller à ce qu'elle soit bien ajustée. La visière à elle seule n'est pas une protection suffisante des yeux.
Porter un dispositif antibruit « personnel » – par ex. des capsules protège-oreilles.
Pour les travaux de dépressage, la coupe de broussailles assez hautes et chaque fois qu'un risque de chute d'objets se présente, porter un casque.
Portez des gants de travail robustes en matériau résistant (par ex. cuir).
STIHL propose une gamme complète d'équipements pour la protection individuelle.

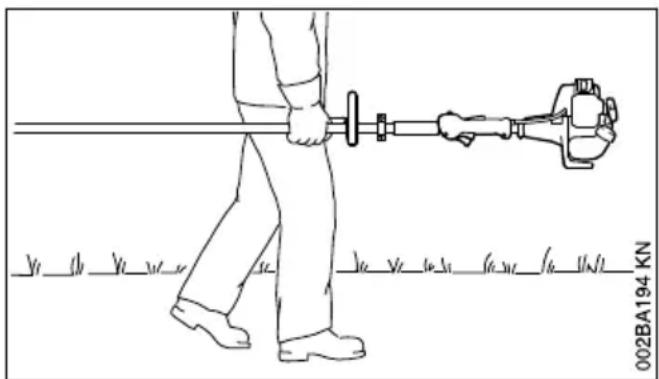

2.2 Transport de la machine
Toujours arrêter le moteur.
Porter la machine en la laissant suspendue au harnais ou en la tenant par le tube, de telle sorte qu'elle soit bien équilibrée.

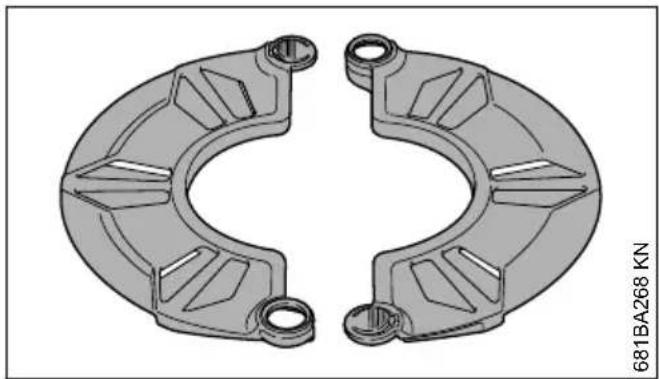

Monter un protecteur de transport pour éviter tout risque de blessure en cas de contact avec l'outil de coupe métallique, même pour un transport sur de courtes distances – voir aussi « Transport ».
Ne pas toucher aux pièces très chaudes de la machine ou au réducteur – risque de brûlure !
Pour le transport dans un véhicule : assurer la machine de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.

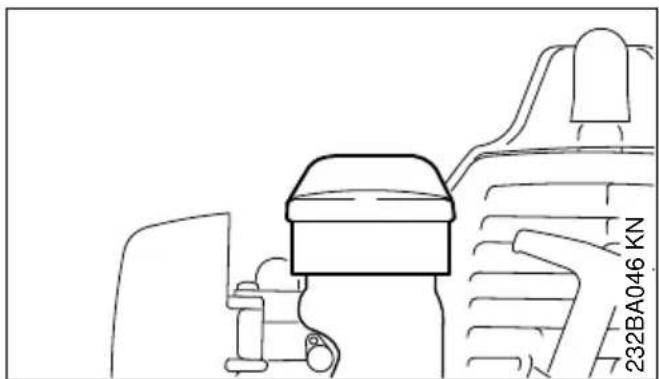

2.3 Ravitaillement
L'essence est un carburant extrêmement inflammable – rester à une distance suffisante de toute flamme ou source d'inflammation – ne pas renverser du carburant – ne pas fumer.
Arrêter le moteur avant de refaire le plein.
Ne pas refaire le plein tant que le moteur est très chaud – du carburant peut déborder – risque d'incendie !
Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.
Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, essuyer immédiatement la machine. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.
Après le ravitaillement, le bouchon du réservoir doit être serré le plus fermement possible.
Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.
S'assurer que la machine ne présente pas de fuite – si l'on constate une fuite de carburant, ne pas mettre le moteur en marche – danger de mort par suite de brûlures !
2.4 Avant la mise en route du moteur
S'assurer que la machine se trouve en parfait état pour un fonctionnement en toute sécurité – conformément aux indications des chapitres correspondants de la Notice d'emploi :
- Contrôler l'étanchéité du système d'alimentation en carburant, en examinant tout particulièrement les pièces visibles telles que le bouchon du réservoir, les raccords de flexibles, la pompe d'amorçage manuelle (seulement sur les machines munies d'une pompe d'amorçage manuelle). Ne pas démarrer le moteur en cas de manque d'étanchéité ou d'endommagement – risque d'incendie ! Avant de remettre la machine en service, la faire réparer par le revendeur spécialisé.
- Utiliser exclusivement la combinaison autorisée d'outil de coupe, de capot protecteur, de poignée et de harnais ; toutes les pièces doivent être montées impeccablelement.

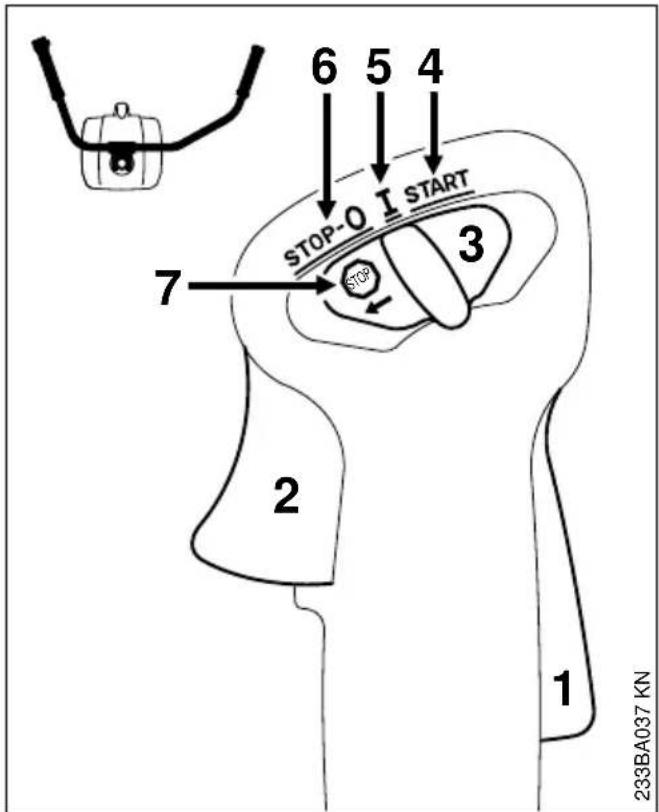

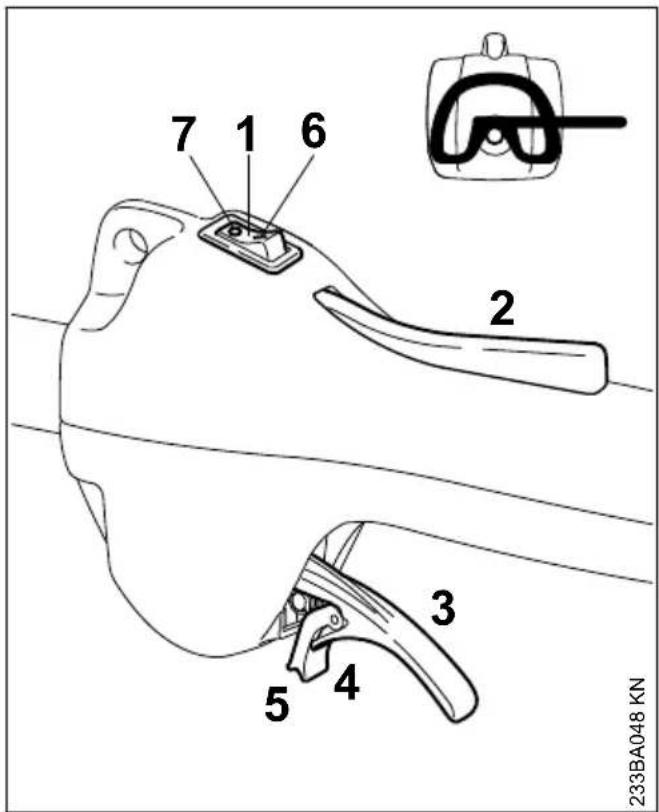

- Le curseur combiné / commutateur d'arrêt doit pouvoir être amené facilement dans la position STOP ou 0.
- Le blocage de gâchette d'accélérateur (si la machine en est équipée) et la gâchette d'accélérateur doivent fonctionner facilement – la gâchette d'accélérateur doit revenir automatiquement en position de ralenti, sous l'effet de son ressort.

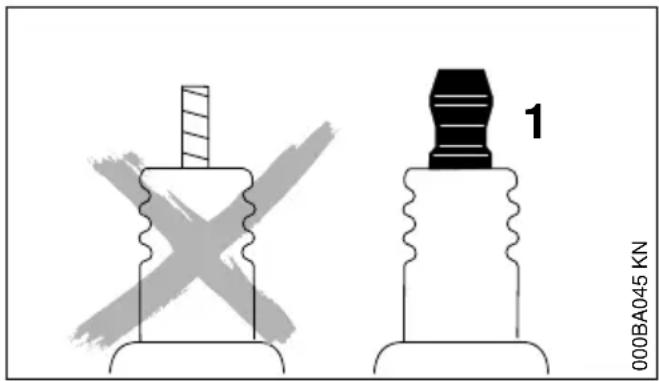

- Contrôler le serrage du contact de câble d'allumage sur la bougie – un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburé qui aurait pu s'échapper – risque d'incendie !
- Outil de coupe ou outil à rapporter : monté correctement, bien serré et dans un état impeccable.
- Contrôler si les dispositifs de protection (par ex. le capot protecteur de l'outil de coupe, le bol glisseur) ne sont pas endommagés ou usés. Remplacer les pièces endommagées. Il est interdit d'utiliser la machine avec un capot protecteur endommagé ou un bol glisseur usé (lorsque l'inscription et les flèches ne sont plus reconnaissables).
français 2 Prescriptions de sécurité et techniques de travail
- N'apporter aucune modification aux dispositifs de commande et de sécurité.
- Les poignées doivent être propres et sèches, sans huile ni autres salissures – un point très important pour que l'on puisse manier la machine en toute sécurité.
- Ajuster le harnais et la poignée (les poignées) suivant la taille de l'utilisateur. Suivre les indications du chapitre « Utilisation du harnais » – « Équilibrage ».
Il est interdit d'utiliser la machine si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !

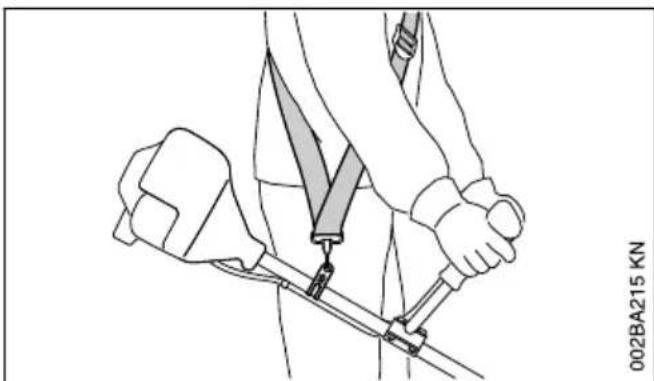

Pour parer à toute éventualité, à l'utilisation d'un harnais : s'entraîner pour savoir se dégager rapidement de la machine. Lors de cet exercice, ne pas jeter la machine sur le sol, pour ne pas risquer de l'endommager.

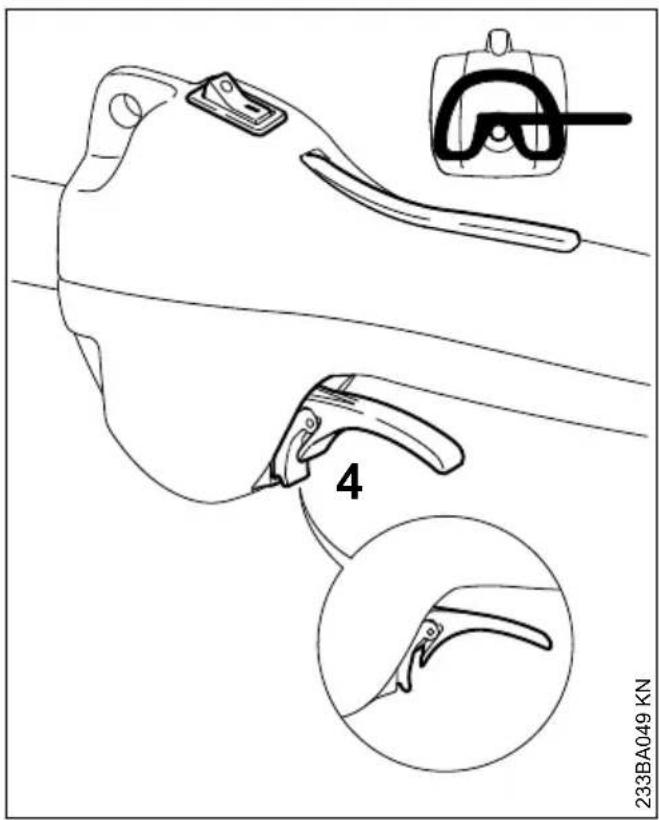

2.5 Mise en route du moteur
Aller au moins à 3 mètres du lieu où l'on a fait le plein – et ne pas lancer le moteur dans un local fermé.

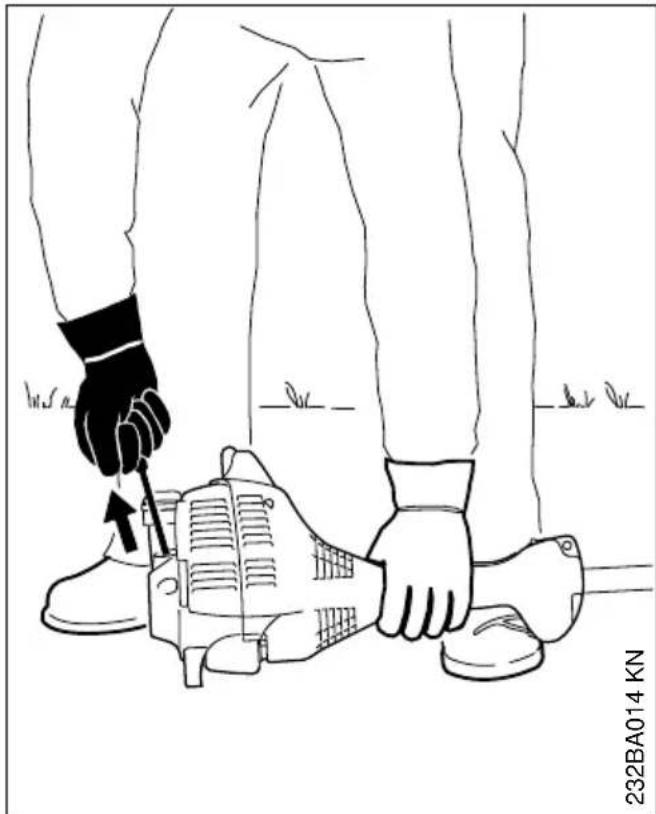

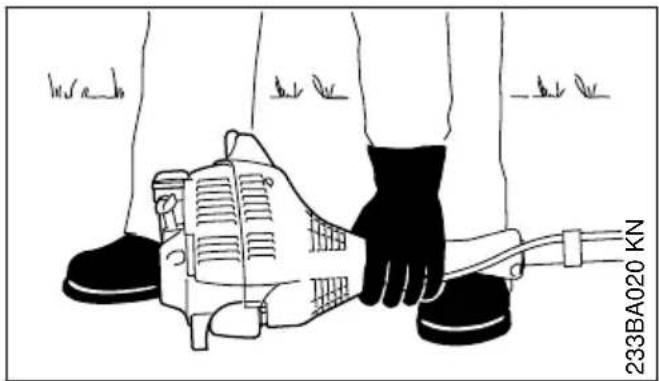

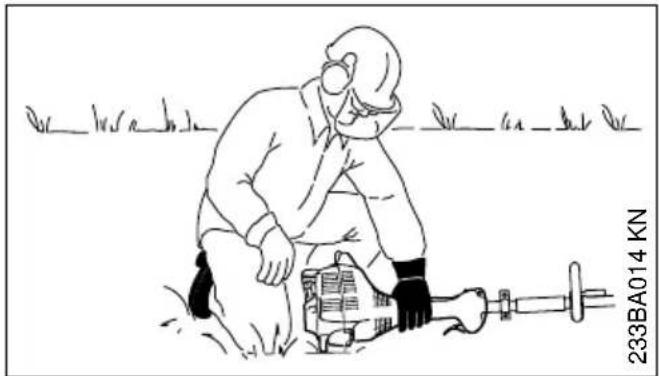

Pour lancer le moteur, il faut impérativement se tenir bien d'aplomb, sur une aire stable et plane – l'outil de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque, car il peut déjà être entraîné au démarrage du moteur.
La machine doit être maniée par une seule personne – ne pas tolérer la présence d'autres personnes dans un rayon de 15 m – pas même à la mise en route du moteur – risque de blessure par des objets projetés !
Éviter tout contact avec l'outil de coupe – risque de blessure !
Ne pas lancer le moteur en tenant la machine à bout de bras – pour la mise en route du moteur, procéder comme décrit dans la Notice d'emploi. Lorsqu'on relâche la gâchette d'accélérateur, l'outil de coupe tourne encore pendant quelques instants – par inertie !
Contrôler le ralenti du moteur : au ralenti – avec gâchette d'accélérateur relâchée – l'outil de coupe doit être arrêté.
Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et de la surface du silencieux très chauds – risque d'incendie !

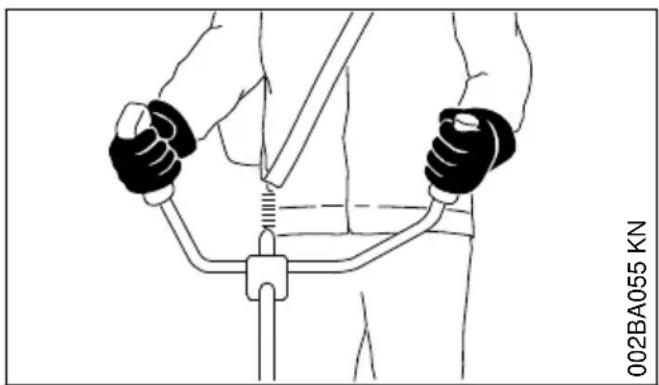

2.6 Maintien et guidage de la machine
Toujours tenir fermement la machine par les poignées, à deux mains.
Toujours se tenir dans une position stable et sûre.
2.6.1 Sur les versions à guidon
Tenir la poignée de commande de la main droite et l'autre poignée du guidon de la main gauche.

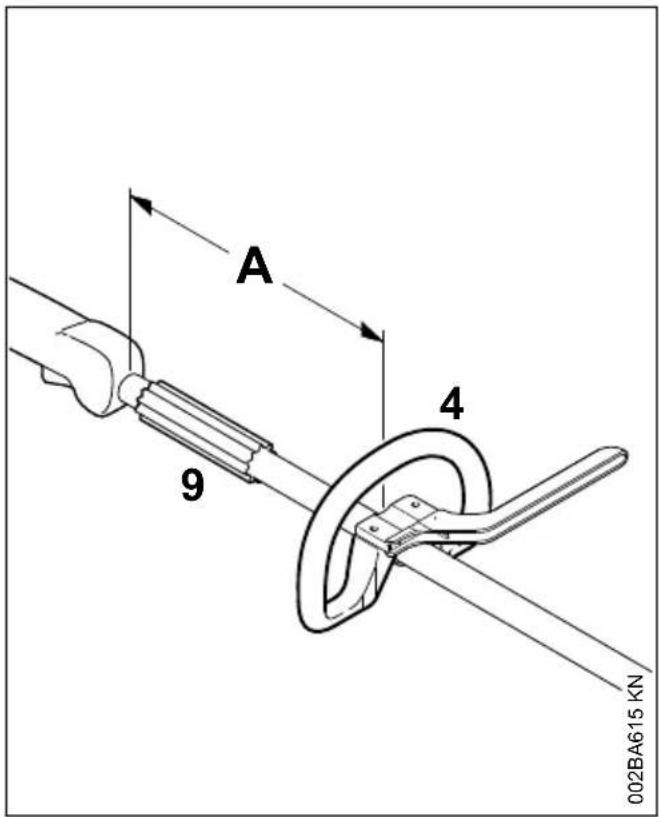

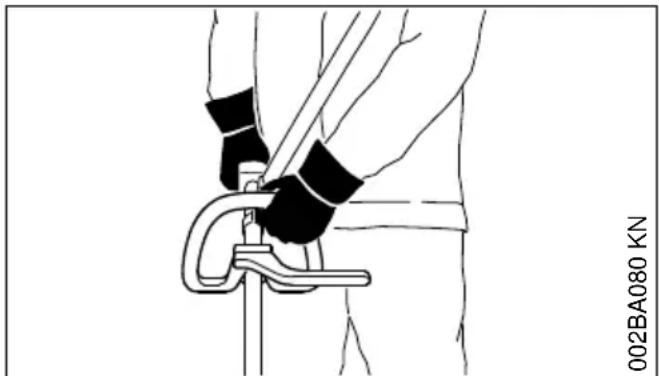

2.6.2 Sur les versions à poignée circulaire
Sur les versions à poignée circulaire ou à poignée circulaire avec protection (pour garder une distance de sécurité entre l'outil et les pieds et jambes de l'utilisateur), tenir la poignée circulaire de la main gauche et la poignée de commande de la main droite – ceci est également valable pour les gauchers.
2.7 Pendant le travail
Toujours se tenir dans une position stable et sûre.
En cas d'urgence ou de danger imminent, arrêter immédiatement le moteur – placer le curseur combiné / commutateur d'arrêt dans la position STOP ou 0.
La machine peut projeter des objets à une grande distance de l'aire de travail. C'est pourquoi, à part l'utilisateur, personne ne doit se trouver dans un rayon de 15 m de la machine en marche. Respecter aussi cette distance par rapport à des véhicules, des vitres etc. – risque de dégâts matériels ! Même à une distance de plus de 15 m, des objets projetés peuvent encore présenter des risques.
Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gâchette d'accélérateur l'outil de coupe ne tourne plus.
Contrôler régulièrement et rectifier si nécessaire le réglage du ralenti. Si l'outil de coupe tourne au ralenti, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé. STIHL recommande de s'adresser au revendeur spécialisé STIHL.
Faire particulièrement attention sur un sol glissant – mouillé ou couvert de neige – de même qu'en travaillant à flanc de coteau ou sur un sol inégal etc. – risque de dérapage !
Faire attention aux obstacles : souches d'arbres, racines – pour ne pas risquer de trébucher !
Travailler seulement depuis le sol, ne jamais monter sur un échafaudage instable – jamais sur une échelle ou une nacelle élévatrice.
En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – parce que des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.
Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !
Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Prendre les précautions utiles pour exclure le risque de blesser d'autres personnes.
Dès que le moteur est en marche, il dégage des gaz d'échappement toxiques. Ces gaz peuvent être inodores et invisibles, et renfermer des hydrocarbures et du benzène imbrûlés. Ne jamais travailler avec la machine dans des locaux fermés ou mal aérés – pas non plus si le moteur est équipé d'un catalyseur.
En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours
prendre soin d'assurer une ventilation suffisante – danger de mort par intoxication !
En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouïe, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail – ces symptômes peuvent, entre autres, être causés par une trop forte concentration de gaz d'échappement dans l'air ambiant – risque d'accident !
Éviter les émissions de bruits et de gaz d'échappement inutiles. Ne pas laisser le moteur en marche lorsque la machine n'est pas utilisée – accélérer seulement pour travailler.
Ne pas fumer en travaillant ou à proximité de la machine – risque d'incendie ! Des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.
Les poussières, les vapeurs et les fumées dégagées au cours du travail peuvent nuire à la santé. En cas de fort dégagement de poussière ou de fumée, porter un masque respiratoire.
Si la machine a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant la mise en route du moteur ».
Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la machine si la sécurité de son fonctionnement n'est pas garantie. En cas de doute, consulter le revendeur spécialisé.
Ne pas travailler avec la commande d'accélérateur en position de démarrage – dans cette position de la gâchette d'accélérateur, la régulation du régime du moteur n'est pas possible.
Ne jamais travailler sans le capot protecteur qui convient pour la machine et pour l'outil de coupe utilisé – risque de blessure par des objets projetés !
Examiner le terrain : des objets durs – pierres, morceaux de métal ou autres – peuvent être projetés au loin – même à plus de 15 m – risque de blessure ! – et risquent d'endommager l'outil de coupe ou de causer des dégâts matériels (par ex. sur des véhicules garés, vitres etc.).
Il faut prendre des précautions particulières en travaillant sur des terrains difficiles, à végétation dense.
En fauchtant dans les broussailles hautes ou sous les buissons et haies : tenir l'outil de coupe à une hauteur de travail d'au moins 15 cm du sol – pour ne pas mettre en danger les petits animaux cachés.
Avant de quitter la machine : arrêter le moteur.
Vérifier l'outil de coupe à de courts intervalles réguliers – et immédiatement si le comportement de l'outil change perceptiblement :
- Arrêter le moteur, maintenir fermement la machine, attendre que l'outil de coupe s'arrête.
- Contrôler l'état et la bonne fixation – s'assurer qu'aucun début de fissuration n'est perceptible.
- Vérifier l'affûtage.
- Des outils de coupe défectueux ou émoussés doivent être remplacés immédiatement, également en cas de fissures capillaires minimes.
Enlever régulièrement l'herbe et les broussailles enchevêtrées dans la prise de l'outil de coupe – en cas d'engorgement, nettoyer la zone de l'outil de coupe ou du capot protecteur.
Pour le remplacement de l'outil de coupe, arrêter le moteur – risque de blessure !
À l'utilisation, le réducteur devient très chaud. Ne pas toucher au carter du réducteur – risque de brûlure !

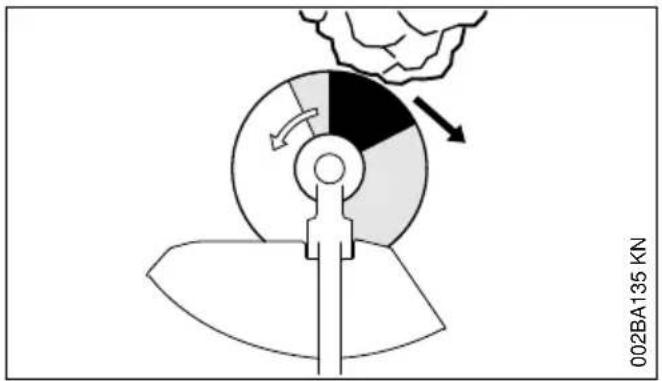

Si un outil de coupe en rotation heurte une pierre ou un autre objet dur, cela peut provoquer un jaillissement d'étincelles et, dans certaines circonstances, mettre le feu à des matières aisément inflammables. Les plantes sèches et les broussailles sont aussi facilement inflammables, surtout par temps chaud et sec. En présence d'un risque d'incendie, ne pas utiliser des outils de coupe à proximité de matières inflammables ou de plantes ou broussailles sèches. Il est impératif de demander à l'autorité forestière responsable s'il y a un risque d'incendie.

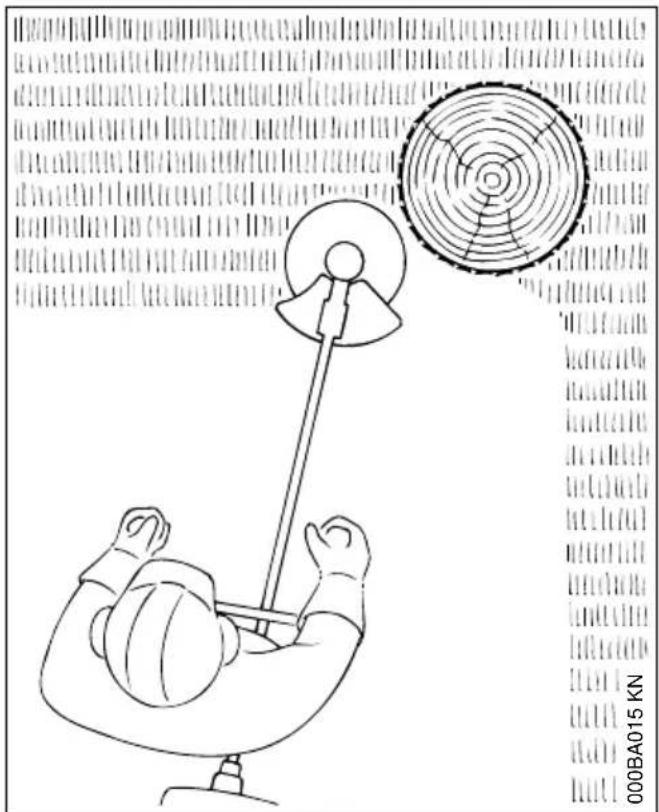

2.8 Utilisation de têtes faucheuses

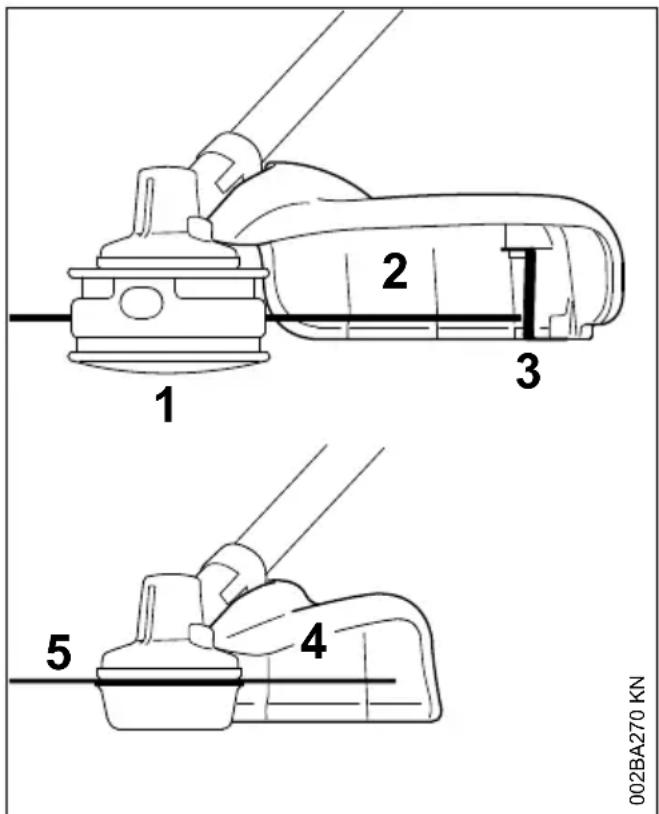

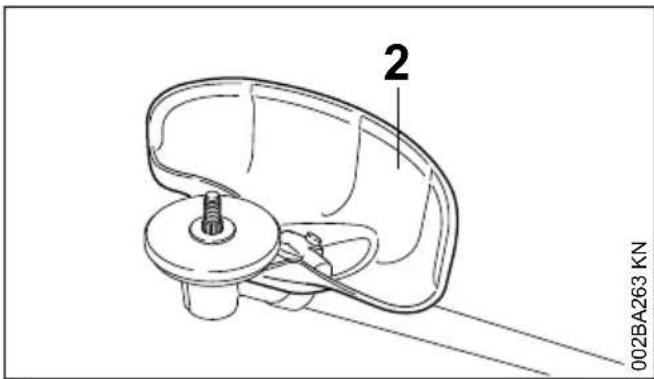

Compléter le capot protecteur de l'outil de coupe avec les pièces à rapporter indiquées dans la Notice d'emploi.
Utiliser exclusivement un capot protecteur muni d'un couteau monté conformément aux prescriptions, pour rogner les fils de coupe à la longueur autorisée.

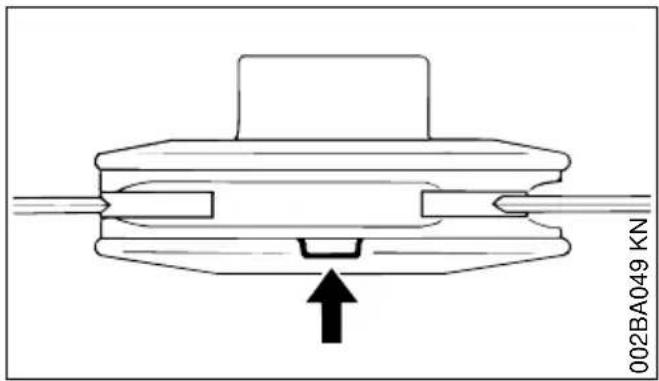

Pour réajuster la longueur du fil de coupe sur les têtes faucheuses à sortie de fil manuelle, il faut impérativement arrêter le moteur – risque de blessure !
L'utilisation, interdite, avec des fils de coupe trop longs réduit le régime de travail du moteur. L'embrayage patine alors continuellement, ce qui entraîne une surchauffe et la détérioration d'éléments fonctionnels importants (par ex. embrayage, pièces en matière synthétique du carter) – des dommages subséquents, par ex. le fait que l'outil de coupe soit entraîné au ralenti, présentent un risque de blessure !
2.9 Utilisation d'outils de coupe métalliques
STIHL recommande d'utiliser des outils de coupe métalliques d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cette machine, et pour répondre aux exigences de l'utilisateur.
Les outils de coupe métalliques tournent à très haute vitesse. Cela engendre des forces qui agissent sur la machine, sur l'outil de coupe et sur les végétaux coupés.

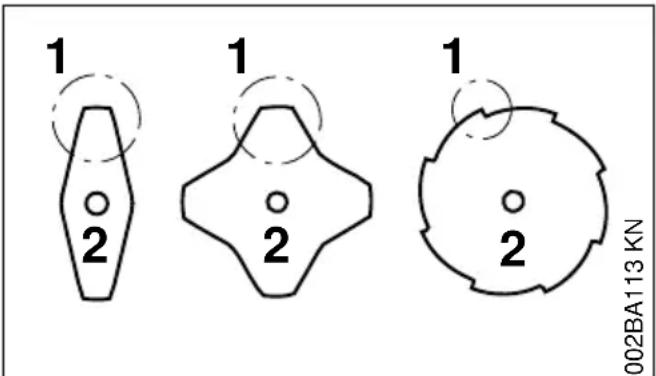

Il faut impérativement affûter les outils de coupe métalliques à intervalles réguliers, en respectant les prescriptions.
Des outils de coupe métalliques affûtés de façon irrégulière engendrent un balourd qui peut soumettre la machine à des sollicitations extrêmes – des pièces risquent de casser !
Des tranchants émoussés ou pas correctement affûtés peuvent soumettre l'outil de coupe métallique à des contraintes supérieures à la normale – l'outil risque de se fissurer ou d'éclater – risque de blessure !
Après tout contact avec des objets durs (par ex. pierres, roches, objets métalliques), contrôler si l'outil de coupe métallique n'a pas été endommagé (début de fissuration, déformations etc.). Il faut impérativement éliminer les bavures ou autres refoulements de matière visibles, car ils risquent de se détacher à l'utilisation de l'outil de coupe et les éclats peuvent être projetés au loin – risque de blessure !
Ne pas continuer d'utiliser des outils de coupe endommagés ou présentant un début de fissuration – et ne pas non plus les réparer – par ex. par soudage ou redressage – modification de la forme (balourd).
Des particules ou des éclats pourraient se détacher, être projetés à haute vitesse et toucher l'utilisateur ou une autre personne – risque de blessures très graves !
Afin de réduire les risques décrits ci-avant, qui peuvent se présenter à l'utilisation d'un outil de coupe métallique, il faut veiller à ne jamais employer un outil de coupe métallique de trop grand diamètre. L'outil ne doit pas être trop lourd. Il doit être fabriqué en matières de qualité suffisante et avoir la géométrie (forme, épais-seur) qui convient.
Si l'on utilise un outil de coupe métallique qui n'a pas été fabriqué par STIHL, son poids, son épaisseur et son diamètre ne doivent en aucun cas dépasser ceux du plus gros outil de coupe métallique STIHL autorisé pour cette machine, et il doit avoir exactement la même forme que cet outil d'origine STIHL – risque de blessure !
2.10 Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
Les précautions suivantes permettent de prolonger la durée d'utilisation :
- garder les mains au chaud (porter des gants chauds) ;
- faire des pauses.
Les facteurs suivants raccourcissent la durée d'utilisation :
- tendance personnelle à souffrir d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, fourmillements) ;
- utilisation à de basses températures ambiantes ;
- effort exercé sur les poignées (une prise très ferme gène l'irrigation sanguine).
Si l'on utilise régulièrement la machine pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.
2.11 Maintenance et réparations
La machine doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et la machine risquerait d'être endommagée. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cette machine, et pour répondre aux exigences de l'utilisateur.
Pour la réparation, la maintenance et le nettoyage, toujours arrêter le moteur – risque de blessure ! – Exception : réglage du carburateur et du ralenti.
Lorsque le contact du câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne jamais faire tourner le moteur avec le lanceur sans avoir préalablement placé le curseur combiné / le commutateur d'arrêt en position STOP ou 0 – risque d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre.
Ne pas procéder à la maintenance de la machine à proximité d'un feu et ne pas non plus ranger la machine à proximité d'un feu – le carburant présente un risque d'incendie !
Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.
Utiliser exclusivement une bougie autorisée par STIHL – voir « Caractéristiques techniques » – et dans un état impeccable.
Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).
S'assurer que le silencieux est dans un état impeccable.
Ne pas travailler avec un silencieux endommagé ou sans silencieux – risque d'incendie ! – lésions de l'ouïe !
Ne pas toucher au silencieux très chaud – risque de brûlure !
français 2 Prescriptions de sécurité et techniques de travail
2.12 Symboles appliqués sur les dispositifs de protection
Une flèche sur le capot protecteur pour outils de coupe indique le sens de rotation des outils de coupe.
Certains des symboles suivants se trouvent sur la face extérieure du capot protecteur et attirent l'attention sur la combinaison outil de coupe / capot protecteur autorisée.
Utiliser ce capot protecteur exclusivement avec des têtes faucheuses – ne pas l'utiliser avec des outils de coupe métalliques.
Ne pas utiliser ce capot protecteur avec des couteaux à taillis ou des scies circulaires.
Ne pas utiliser ce capot protecteur avec des têtes faucheuses.
Utiliser ce capot protecteur exclusivement avec des couteaux à herbe.

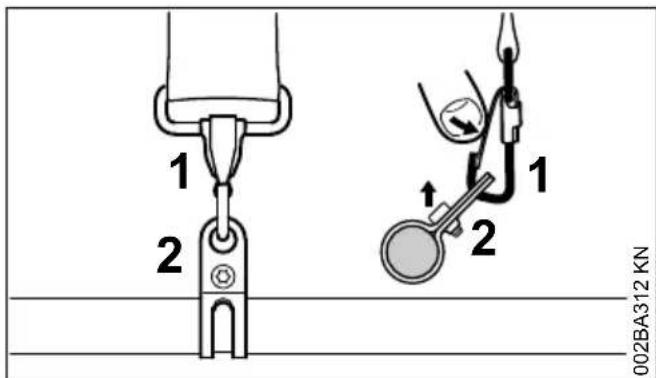

2.13 Harnais
▶ Utiliser le harnais ;
- accrocher le dispositif à moteur au harnais après avoir mis le moteur en marche.
Pour l'utilisation des couteaux à herbe le port d'un harnais (simple) est obligatoire !
2.14 Tête faucheuse avec fil de coupe
Pour une coupe « en douceur » – pour couper proprement même les bordures irrégulières, autour des arbres, des poteaux etc. – moindre risque d'endommager l'écorce des arbres.
Le jeu de pièces fourni à la livraison de la tête faucheuse comprend un folio. Pour la recharge de la tête faucheuse avec un fil de coupe, procéder exclusivement suivant les instructions du folio.
AVERTISSEMENT
Ne pas remplacer le fil de coupe par des fils ou câbles métalliques – risque de blessure !
2.15 Tête faucheuse avec couteaux en matière synthétique – STIHL PolyCut
Pour faucher les bordures de prés dégagées (sans poteaux, clôtures, arbres ou obstacles similaires).
Faire attention aux témoins d'usure !
Si, sur la tête faucheuse PolyCut, l'un des témoins d'usure est cassé, du côté inférieur (flèche) : ne plus utiliser cette tête faucheuse, mais la remplacer par une tête faucheuse neuve ! Risque de blessure par des éclats de l'outil projetés !
Respecter impérativement les instructions à suivre pour la maintenance de la tête faucheuse PolyCut !
La tête faucheuse PolyCut peut être également munie d'un fil de coupe, à la place des couteaux en matière synthétique.
Des folios font partie de l'ensemble fourni à la livraison de la tête faucheuse. Pour monter des couteaux en matière synthétique ou un fil de coupe sur la tête faucheuse, procéder exclusivement suivant les instructions des folios.
AVERTISSEMENT
Ne pas utiliser des fils ou câbles métalliques à la place du fil de coupe prévu – risque de blessure !
2.16 Risque de rebond avec les outils de coupe métalliques
AVERTISSEMENT
L'utilisation d'outils de coupe métalliques présente un risque de rebond, si l'outil entre en contact avec un objet solide (tronc d'arbre, branche, souche d'arbre, pierre etc.). La machine est alors projetée en arrière – dans la direction opposée au sens de rotation de l'outil.
Un risque de rebond accru se présente lorsque le secteur de l'outil dessiné en noir touche un obstacle.

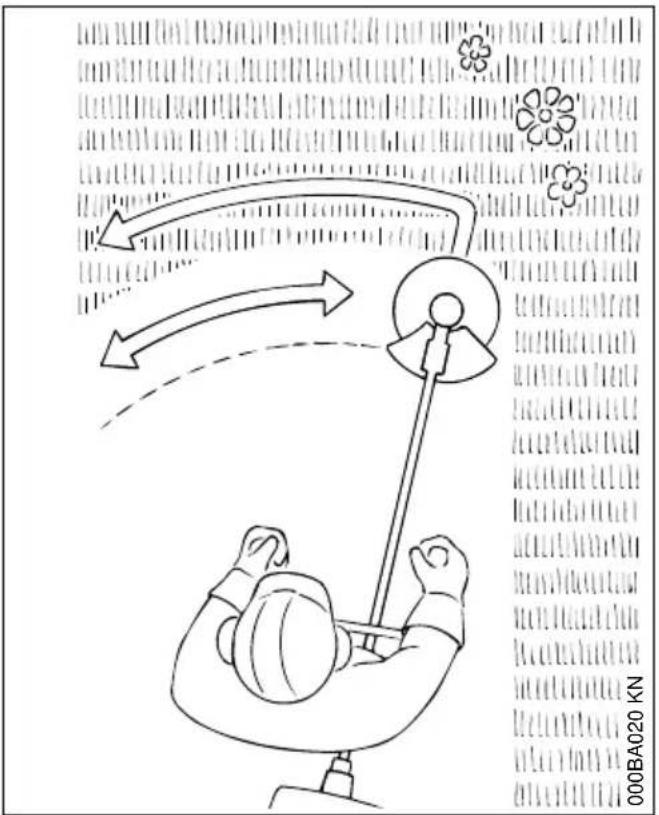

2.17 Couteau à herbe
Uniquement pour l'herbe et les plantes adventices – mener le dispositif comme une faux.
AVERTISSEMENT
Une utilisation incorrecte peut entraîner la détérioration du couteau à herbe – risque de projection d'éclats de l'outil – risque de blessure !
Lorsque le couteau à herbe est nettement émoussé, il faut le réaffûter conformément aux prescriptions.
3 Combinaisons autorisées d'outil de coupe, de capot protecteur, de poignée et de harnais
Outil de coupe Capot protecteur Poignée Harnais
2
3
4
5
6
7
11
13
14
15
17
19
16
18
19
8
9
10
12
14
15
16
18
19
0000-GXX-0398-A1
3.1 Combinaisons autorisées
Suivant l'outil de coupe utilisé, choisir la combinaison correcte indiquée sur le tableau !
AVERTISSEMENT
Pour des questions de sécurité, il ne faut combiner que les versions d'outil de coupe, de capot protecteur, de poignée et de harnais qui se trouvent sur la même ligne du tableau. D'autres combinaisons sont interdites – risque d'accident !
3.2 Outils de coupe
3.2.1 Têtes faucheuses
1 STIHL SuperCut 20-2
2 STIHL AutoCut C 25-2
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
3.2.2 Outils de coupe métalliques
8 Couteau à herbe 230-2
(Ø 230 mm)
44 0458-233-9421-H
9 Couteau à herbe 230-4
(Ø 230 mm)
10 Couteau à herbe 230-8
(Ø 230 mm)
AVERTISSEMENT
Il est interdit d'utiliser des couteaux à herbe non métalliques.
3.3 Capots protecteurs
11 Capot protecteur pour têtes faucheuses
12 Capot protecteur pour outils de coupe métalliques
3.4 Poignées
13 Poignée circulaire
14 Poignée circulaire avec
15 protection (pour garder la distance de sécurité entre l'outil de coupe et les pieds et jambes de l'utilisateur)
16 Guidon
4 Montage du guidon français
3.5 Harnais
17 Harnais simple – peut être utilisé
18 Harnais simple – obligatoire
19 Harnais double – peut être utilisé
4 Montage du guidon
4.1 Montage du guidon
1
2
3
4
5
6
7
- Appliquer la bride de serrage (1) et le support de guidon (2) sur le tube (3).
- Poser le tube du guidon (4) dans le support de guidon – la poignée en caoutchouc (5) doit alors se trouver à gauche (vu depuis le moteur, en direction du guidon).
▶ Poser la bride de serrage (6) sur le support de guidon.
▶ Passer les vis (7) à travers les trous des pièces et les visser à fond dans la bride de serrage (6).
4
3
233BA018 KN 233BA018 KN
- Fixer le guidon (4) sur le tube (3), à une distance (A) d'env. 15 cm (6 po) du carter du moteur.
▶ Ajuster le guidon et serrer les vis.

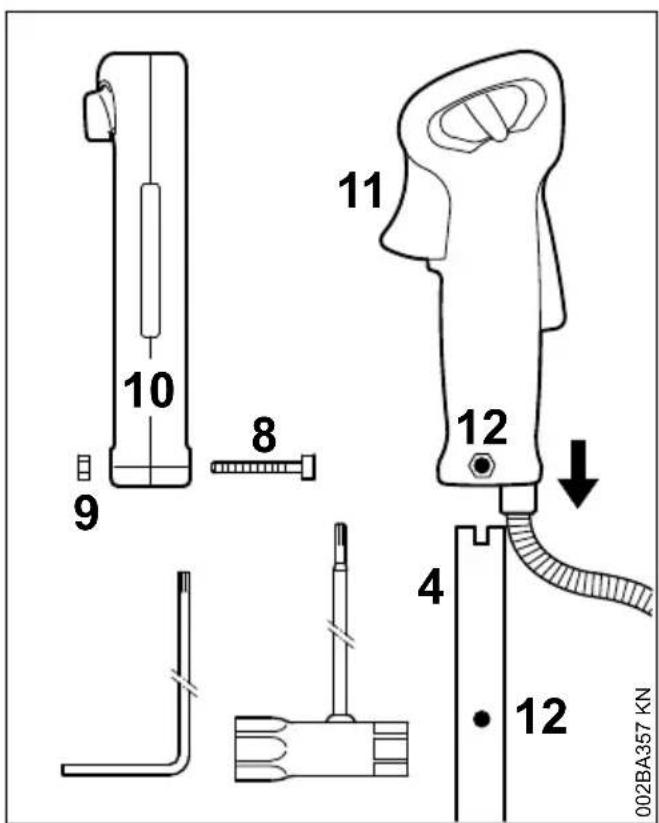

4.2 Montage de la poignée de commande
9
8
11
12
4
12
002BA357 KN
français 5 Montage de la poignée circulaire
Dévisser la vis (8) à l'aide de la clé multiple ou du tournevis coudé – l'écrou (9) reste alors dans la poignée de commande (10).
Présenter la poignée de commande avec la gâchette d'accélérateur (11) orientée en direction du réducteur et la glisser sur le guidon (4) de telle sorte que les trous (12) coïncident.
▶ Visser et serrer la vis (8).

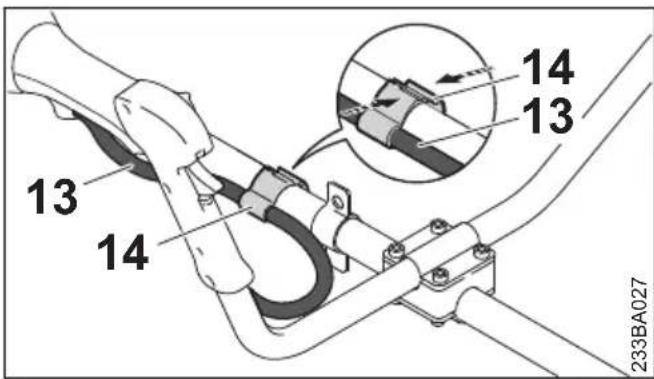

4.3 Fixation du câble de commande des gaz
AVIS
En posant le câble de commande des gaz, veiller à ce qu'il ne soit pas plié et ne forme pas de courbes trop serrées – la gâchette d'accélérateur doit pouvoir être actionnée facilement !
14
13
14
13
233BA027
- Positionner l'attache du câble de commande des gaz (14) et le câble de commande des gaz (13) sur le tube.
- Comprimer l'attache de câble de commande des gaz (14). L'attache de câble de commandes gaz (14) s'encliquette avec un déclic audible.
5 Montage de la poignée cir- culaire
5.1 Montage de la poignée circulaire avec protection
1
1
002BA098 KN
- Introduire les écrous à quatre pans (1) dans la protection (2) – faire coïncider les trous ;
6 Montage de l'anneau de suspension français
- loger la bride (3) dans la poignée circulaire (4) et la poser avec la poignée sur le tube (5) ;
- appliquer la bride (6) ;
- appliquer la protection (2) – en veillant au positionnement correct !
- faire coïncider les trous ;
- introduire les vis (7) à travers les trous des pièces – et les visser à fond dans la protection ;
- pour continuer, voir « Fixation de la poignée circulaire ».
5.2 Montage de la poignée circulaire sans protection
8
7
8
4
3
5
6
1
002BA614 KN
- Loger le collier (3) dans la poignée circulaire (4) et le poser avec la poignée sur le tube (5) ;
▶ appliquer la bride (6) ;
- faire coïncider les trous ;
- poser la rondelle (8) sur la vis (7) et introduire la vis dans le trou ; visser l'écrou à quatre pans (1) sur la vis – jusqu'en appui ;
- pour continuer, voir « Fixation de la poignée circulaire ».
5.3 Fixation de la poignée circulaire
4
9
002BA615 KN
En modifiant la distance (A), on peut amener la poignée circulaire dans la position la plus commode suivant l'utilisateur et l'utilisation prévue.
Distance recommandée :
(A) = env. 20 cm (8 po).
- Glisser la poignée circulaire dans la position souhaitée ;
▶ ajuster la poignée circulaire (4) ;
- serrer les vis de telle sorte que la poignée circulaire ne puisse plus tourner sur le tube – si la protection n'est pas montée : serrer au besoin les contre-écrous.
La douille (9) n'est montée que sur les modèles destinés à certains pays ; le cas échéant, elle doit se trouver entre la poignée circulaire et la poignée de commande.
6 Montage de l'anneau de suspension
6.1 Version métallique
L'anneau de suspension fait partie du jeu de pièces joint à la livraison de la machine ou est livrable à titre d'accessoire optionnel.
1
2
002BA142 KN
Position de l'anneau de suspension : voir « Principales pièces ».
- Appliquer le collier (1) sur le tube avec le file-tage du côté gauche (côté utilisateur) ;
▶ pincer les pattes du collier et les maintenir ;
▶ visser la vis (2) M6x14 ;
- ajuster l'anneau de suspension ;
▶ serrer la vis.
6.2 Version en matière synthétique
002BA529 KN
Position de l'anneau de suspension : voir « Principales pièces ».
- Appliquer l'anneau de suspension (1) sur le tube et l'emboîter sur le tube ;
- mettre l'écrou M5 dans la prise à six pans de l'anneau de suspension ;
▶ visser la vis M5x14 ;
- ajuster l'anneau de suspension ;
▶ serrer la vis.
7 Montage des dispositifs de sécurité
7.1 Utiliser le capot protecteur qui convient
002BA262 KN
AVERTISSEMENT
Le capot protecteur (1) est autorisé exclusivement pour des têtes faucheuses ; c'est pourquoi, avant de monter une tête faucheuse, il faut aussi monter le capot protecteur (1).
002BA263 KN
AVERTISSEMENT
Le capot protecteur (2) est autorisé exclusivement pour des couteaux à herbe ; c'est pourquoi, avant de monter un couteau à herbe, il faut aussi monter le capot protecteur (2).
7.2 Montage du capot protecteur
Les capots protecteurs (1) et (2) se fixent de la même manière, sur le réducteur.
4
5
0414BA007 KN
▶ Poser le capot protecteur sur le réducteur en introduisant l'ergot (3) du réducteur dans l'échancrure (4) du capot protecteur ;
▶ visser et serrer la vis (5).
Pour certaines versions, la vis M5x14 est simplement jointe au capot protecteur.
8 Montage de l'outil de coupe

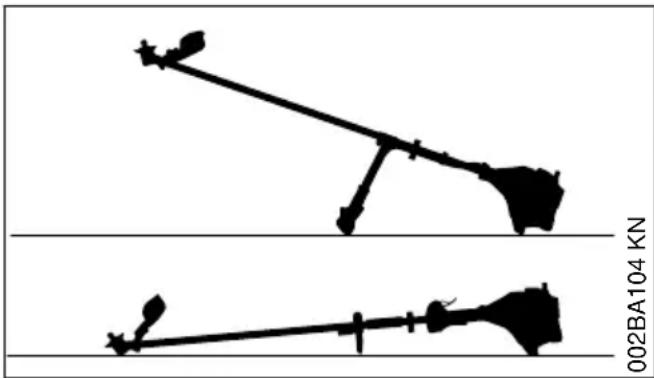

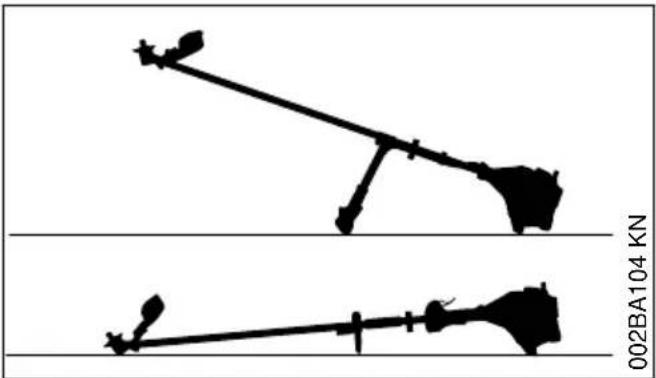

8.1 Pose de la machine sur le sol
▶ Arrêter le moteur ;
▶ poser la machine de telle sorte que la prise pour outil de coupe soit orientée vers le haut.
8.2 Montage de l'outil de coupe
AVERTISSEMENT
Monter le capot protecteur qui convient pour l'outil de coupe respectivement utilisé – voir « Montage du capot protecteur ».
8.3 Montage de la tête faucheuse avec prise filetée
Conserver précieusement le folio joint à la tête faucheuse.
▶ Poser le disque de pression (2).
français 8 Montage de l'outil de coupe
- Visser la tête faucheuse sur l'arbre (1) en tournant dans le sens inverse des aiguilles d'une montre, jusqu'en appui.
- Glisser le tournevis coudé (3) dans l'orifice du réducteur, jusqu'en butée – en exerçant une légère pression.
- Faire tourner l'outil de coupe jusqu'à ce que le tournevis coudé s'encliquette et que l'arbre soit bloqué.
▶ Serrer fermement la tête faucheuse.
AVIS
Enlever l'outil inséré pour bloquer l'arbre.
8.4 Démontage de la tête fau- cheuse
▶ Bloquer l'arbre à l'aide d'un tournevis coudé.
- Faire tourner la tête faucheuse dans le sens des aiguilles d'une montre.
8.5 Montage d'outil de coupe métallique
AVERTISSEMENT
Mettre des gants de protection – risque de blessure sur les tranchants acérés.
Ne monter qu'un seul outil de coupe métallique !
Orientation correcte de l'outil de coupe
Les couteaux à herbe (1) et (2) peuvent être orientés dans n'importe quel sens – retourner régulièrement ces outils de coupe pour éviter une usure unilatérale.
Sur le couteau à herbe (3), les tranchants doivent être orientés dans le sens des aiguilles d'une montre.
AVERTISSEMENT
Respecter le sens de rotation indiqué par la flèche estampée sur la face intérieure du capot protecteur.
5
6
7
8
9
10
0000099347_001
▶ Poser le disque de pression (9).
▶ Poser l'outil de coupe (7) sur le disque de pression (9).
AVERTISSEMENT
Le collet (flèche) doit s'engager dans l'orifice de l'outil de coupe.
Fixation de l'outil de coupe
- Poser la rondelle de pression (6) – avec le côté bombé orienté vers le haut.
▶ Poser le bol glisseur (5).
- Glisser le tournevis coudé (10) dans l'orifice du réducteur, jusqu'en butée – en exerçant une légère pression.
- Faire tourner l'arbre (8), l'écrou (4) ou l'outil de coupe jusqu'à ce que le tournevis coudé s'en-cliquette et que l'arbre soit bloqué.
- Visser l'écrou (4) sur l'arbre à l'aide de la clé multiple, en tournant dans le sens inverse des aiguilles d'une montre, et le serrer.
AVERTISSEMENT
S'il tourne facilement sur le filetage, l'écrou doit être remplacé.
AVIS
Enlever l'outil inséré pour bloquer l'arbre.
8.6 Démontage d'un outil de coupe métallique
AVERTISSEMENT
Mettre des gants de protection – risque de blessure sur les tranchants acérés.
▶ Bloquer l'arbre à l'aide d'un tournevis coudé.
▶ Desserrer l'écrou en tournant dans le sens des aiguilles d'une montre.
- Enlever, du réducteur, l'outil de coupe et ses pièces de fixation – le disque de pression (9) ne doit pas être enlevé.
9 Carburant
Le moteur doit être alimenté avec un mélange d'essence et d'huile moteur.
AVERTISSEMENT
Éviter un contact direct de la peau avec le carburant et l'inhalation des vapeurs de carburant.
9.1 STIHL MotoMix
STIHL recommande l'utilisation du carburant STIHL MotoMix. Ce mélange prêt à l'usage ne contient ni benzène, ni plomb. Il se distingue par un indice d'octane élevé et présente l'avantage de toujours garantir le taux de mélange qui convient.
Le carburant STIHL MotoMix est mélangé avec de l'huile STIHL HP Ultra pour moteurs deux-temps, pour garantir la plus grande longévité du moteur.
Le MotoMix n'est pas disponible sur tous les marchés.
9.2 Composition du mélange
AVIS
Des essences et huiles qui ne conviennent pas ou un taux de mélange non conforme aux prescriptions peuvent entraîner de graves avaries du moteur. Des essences et huiles moteur de qualité inférieure risquent de détériorer le moteur, les bagues d'étanchéité, les conduites et le réservoir à carburant.
9.2.1 Essence
Utiliser seulement de l'essence de marque – sans plomb ou avec plomb – dont l'indice d'octane atteint au moins 90 RON.
Une essence à teneur en alcool supérieure à 10 % peut causer des perturbations du fonctionnement des moteurs équipés d'un carburateur à réglage manuel et c'est pourquoi il convient de ne pas l'employer sur ces moteurs.
Les moteurs équipés de la M-Tronic développent leur pleine puissance également avec une essence dont la teneur en alcool atteint jusqu'à 25 % (E25).
9.2.2 Huile moteur
Si l'on compose soi-même le mélange de carburant, il est seulement permis d'utiliser de l'huile STIHL pour moteur deux-temps ou une autre huile moteur hautes performances des classes JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-L-EGD.
STIHL prescrit l'utilisation de l'huile HP ultra ou d'une huile moteur hautes performances de même qualité afin de garantir le respect des normes antipollution sur toute la durée de vie de la machine.
9.2.3 Taux du mélange
Avec de l'huile moteur deux-temps STIHL 1:50 ; 1:50 = 1 volume d'huile + 50 volumes d'essence
9.2.4 Exemples
Essence Huile deux-temps
STIHL 1:50
Litres Litres (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
français 10 Ravitaillement en carburant
- Verser dans un bidon homologué pour carburant d'abord l'huile moteur, puis l'essence – et mélanger soigneusement.
9.3 Stockage du mélange
Stocker le mélange exclusivement dans des bidons homologués pour le carburant, à un endroit sec, frais et sûr, à l'abri de la lumière et des rayons du soleil.
Le mélange vieillit – ne préparer le mélange que pour quelques semaines à l'avance. Ne pas stocker le mélange pendant plus de 30 jours. Sous l'effet de la lumière, des rayons du soleil ou de températures trop basses ou trop fortes, le mélange peut se dégrader plus rapidement et devenir inutilisable au bout d'une très courte période.
Le carburant STIHL MotoMix peut toutefois être stocké, sans inconvénient, durant une période maximale de 2 ans.
- Avant de faire le plein, agiter vigoureusement le bidon de mélange.
AVERTISSEMENT
Une pression peut s'établir dans le bidon – ouvrir le bouchon avec précaution.
- Nettoyer régulièrement et soigneusement le réservoir à carburant et les bidons.
Pour l'élimination des restes de carburant et du liquide employé pour le nettoyage, procéder conformément à la législation et de façon écologique !
10 Ravitaillement en carburant
- Avant de faire le plein, nettoyer le bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir ;
- positionner la machine de telle sorte que le bouchon du réservoir soit orienté vers le haut ;
- ouvrir le bouchon du réservoir.
En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord. STIHL recommande d'utiliser le système de remplissage STIHL (accessoire optionnel).
AVERTISSEMENT
Après le ravitaillement, visser le bouchon du réservoir et le serrer à la main, le plus fermement possible.
11 Utilisation du harnais
Le type et la version du harnais diffèrent suivant les marchés.
Utilisation du harnais – voir « Combinaisons autorisées d'outil de coupe, de capot protecteur, de poignée et de harnais ».
11.1 Harnais simple
2
002BA199 KN
▶ Mettre le harnais simple (1) ;
- régler la longueur de la sangle de telle sorte que le mousqueton (2) se trouve environ à une largeur de paume en dessous de la hanche droite ;
▶ équilibrer la machine.
12 Équilibrage français
11.2 Harnais double
3
2
002BA228 KN
- Mettre le harnais double (1) et fermer la serrure (3) ;
- ajuster la longueur de la sangle – une fois que la machine est accrochée, le mousqueton (2) doit se trouver environ à une largeur de paume en dessous de la hanche droite.
- équilibrer la machine – voir « Équilibrage ».
12 Équilibrage
Le type et la version du harnais et du mousqueton diffèrent suivant les marchés.
Sur les dispositifs à poignée circulaire, l'anneau de suspension est monté dans la poignée de commande : voir « Principales pièces ». Les dispositifs à poignée circulaire n'ont pas besoin d'être équilibrés.
12.1 Accrochage du dispositif au harnais
2
2
1
002BA311 KN
- Accrocher le mousqueton (1) à l'anneau de suspension (2) fixé sur le tube ;
3
▶ desserrer la vis (3).
12.2 Position d'équilibre
Les têtes faucheuses et les couteaux à herbe doivent légèrement porter sur le sol.
français 13 Mise en route / arrêt du moteur
Pour obtenir la position d'équilibre, procéder comme suit :
- faire coulisser l'anneau de suspension – resserrer légèrement la vis – laisser le dispositif s'équilibrer – contrôler la position d'équilibre.
Une fois que la position d'équilibre est correcte :
- serrer fermement la vis de l'anneau de suspension.
12.3 Décrochage du dispositif du harnais
2
1
2
002BA312 KN
- Appuyer sur la languette du mousqueton (1) et sortir l'anneau de suspension (2) du mousqueton.
13 Mise en route / arrêt du moteur
13.1 Version à guidon
13.1.1 Éléments de commande
5
4
STOP-0 I START
STOP
3
7
2
1
233BA037 KN
1 Blocage de gâchette d'accélérateur
2 Gâchette d'accélérateur
3 Curseur combiné
13.1.2 Positions du curseur combiné
4 START – démarrage – le contact est mis – le moteur peut démarrer
5 I – marche normale – le moteur tourne ou peut démarrer
6 STOP-0 – arrêt du moteur – le contact est coupé
13.1.3 Symbole sur le curseur combiné
7 - symbole d'arrêt et flèche - pour arrêter le moteur, pousser le curseur combiné dans le sens de la flèche ( ), sur la position STOP-0
13.1.4 Démarrage
▶ Enfoncer successivement le blocage de gâchette d'accélérateur et la gâchette d'accélérateur ;
- maintenir ces deux commandes enfoncées ;
13 Mise en route / arrêt du moteur français
- pousser le curseur combiné en position START et le maintenir aussi dans cette position ;
▶ relâcher successivement la gâchette d'accélérateur, le curseur combiné et le blocage de gâchette d'accélérateur = position de démarrage ;
- pour continuer, voir « Toutes les versions » ;
13.2 Version à poignée circulaire
13.2.1 Éléments de commande
2
3
5 4
233BA048 KN
1 Commutateur d'arrêt
2 Blocage de gâchette d'accélérateur
3 Gâchette d'accélérateur
4 Languette à ressort de la gâchette d'accélérateur
5 Cran d'encliquetage
Positions du commutateur d'arrêt
6 I – marche normale – le moteur peut démarrer ou est en marche
70 – Stop – arrêt du moteur – le contact est coupé
13.2.2 Démarrage
- placer le commutateur d'arrêt sur la position I ;
▶ enfoncer le blocage de gâchette d'accélérateur et le maintenir enfoncé ;
▶ enfoncer la gâchette d'accélérateur jusqu'à ce que le cliquet de la languette (4) puisse être encliqueté sur le boîtier ;
▶ relâcher successivement la gâchette d'accélérateur, la languette et le blocage de gâchette d'accélérateur = position de démarrage ;
- pour continuer, voir « Toutes les versions » ;
français 13 Mise en route / arrêt du moteur

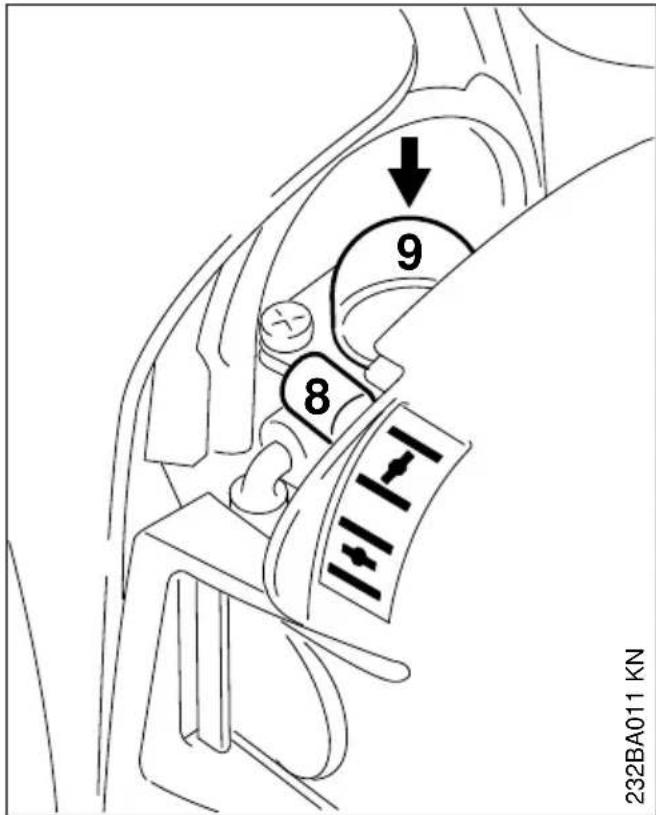

13.3 Toutes les versions
- placer le levier (8) du volet de starter en position
si le moteur est froid
si le moteur est chaud – également si le moteur a déjà tourné mais est encore froid ;
▶ enfoncer au moins 5 fois le soufflet (9) de la pompe d'amorçage manuelle – même si le soufflet est rempli de carburant ;
13.3.1 Lancement du moteur
▶ poser la machine sur le sol, dans une position sûre : la patte d'appui du moteur et le capot protecteur de l'outil de coupe servent d'appuis ;
▶ si la machine en est équipée : enlever le protecteur de transport de l'outil de coupe ;
L'outil de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque – risque d'accident !.
se tenir dans une position bien stable – différentes positions possibles : debout, penché en avant ou à genoux ;
- avec la main gauche, plaquer fermement la machine sur le sol – en ne touchant ni à la gâchette d'accélérateur, ni au blocage de gâchette d'accélérateur ou au commutateur d'arrêt ;
13 Mise en route / arrêt du moteur français
AVIS
Ne pas poser le pied ou le genou sur le tube !
- avec la main droite, saisir la poignée du lanceur ;
13.3.2 Version sans ErgoStart
- tirer lentement la poignée du lanceur jusqu'à la première résistance perceptible, puis tirer vigoureusement d'un coup sec ;
AVIS
Ne pas sortir le câble sur toute sa longueur – il risquerait de casser !
13.3.3 Version avec ErgoStart
- tirer lentement la poignée du lanceur jusqu'à la première résistance perceptible, puis actionner le lanceur en tirant lentement et régulièrement sur le câble ;
AVIS
Ne pas sortir le câble sur toute sa longueur – il risquerait de casser !
13.3.4 Sur les deux versions
- ne pas lâcher la poignée du lanceur – la guider à la main dans le sens opposé à la traction, de telle sorte que le câble de lancement puisse s'enrouler correctement ;
▶ continuer de lancer le moteur ;

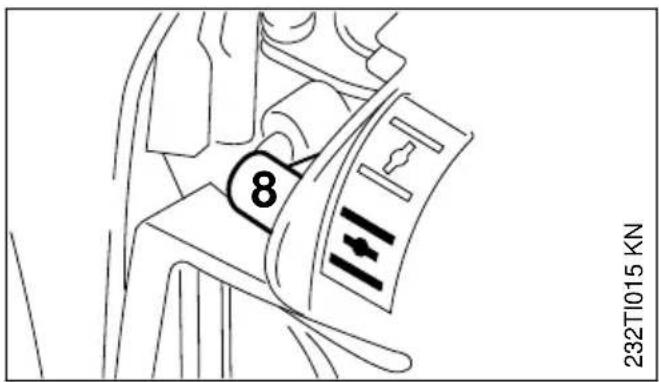

13.3.5 Après le premier coup d'allumage
232TI015 KN
▶ au plus tard après le cinquième lancement, amener le levier (8) du volet de starter en position ☐ ;
▶ continuer de lancer le moteur ;
13.3.6 Dès que le moteur tourne
Version à guidon
- donner une impulsion sur la gâchette d'accélérateur – le moteur passe au ralenti ;
Version à poignée circulaire
- enfoncer la gâchette d'accélérateur jusqu'à ce que la languette se dégage – le moteur passe au ralenti.
La machine est prête à l'utilisation.
AVERTISSEMENT
Si le carburateur est correctement réglé, l'outil de coupe ne doit pas tourner au ralenti !
13.4 Arrêt du moteur
- Pousser le curseur combiné en direction de la flèche (♀) sur la position STOP - 0 ou placer le commutateur d'arrêt sur la position STOP / 0.
13.5 Si le moteur ne démarre pas
Levier du volet de starter
Si, après le premier coup d'allumage du moteur, le levier du volet de starter n'a pas été amené à temps dans la position ☐, le moteur est noyé.
- Placer le levier du volet de starter dans la position (\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\}}}}}}}}}}}}}}}}}}}}}};
- amener le curseur combiné, le blocage de gâchette d'accélérateur et la gâchette d'accélérateur en position de démarrage ;
▶ lancer le moteur – en tirant vigoureusement sur le câble de lancement – 10 à 20 lance-ments peuvent être nécessaires.
français 14 Transport de l'appareil
13.5.1 Si malgré tout le moteur ne démarre pas
- Pousser le curseur combiné sur la position STOP / 0 ;
▶ démonter la bougie – voir « Bougie » ;
▶ sécher la bougie ;
- tirer plusieurs fois sur le câble de lancement – pour ventiler la chambre de combustion ;
- remonter la bougie – voir « Bougie » ;
- placer le curseur combiné ou le commutateur d'arrêt sur la position I / I ;
- placer le levier du volet de starter dans la position - même si le moteur est froid ;
▶ relancer le moteur.
13.5.2 Si le moteur est tombé en panne sèche
- Après avoir fait le plein, enfoncer au moins 5 fois le soufflet de la pompe d'amorçage – même si le soufflet est rempli de carburant ;
- placer le levier du volet de starter dans la position requise en fonction de la température du moteur ;
▶ redémarrer le moteur.
14 Transport de l'appareil
14.1 Utilisation du protecteur de transport
Le type du protecteur de transport joint à la livraison de la machine dépend du type d'outil de coupe métallique. Des protecteurs de transport sont également livrables en tant qu'accessoires optionnels.
14.1.1 Couteaux à herbe 230 mm
15.1 Au cours de la première période d'utilisation
Jusqu'à épuisement des trois premiers pleins du réservoir, ne pas faire tourner le dispositif à moteur neuf à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres – les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.
15.2 Au cours du travail
Après une assez longue phase de fonctionnement à pleine charge, laisser le moteur tourner
16 Nettoyage du filtre à air français
au ralenti pendant quelques instants – le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (allumage, carburateur) à des sollicitations thermiques extrêmes.
15.3 Après le travail
Pour une courte période d'immobilisation : laisser le moteur refroidir. Veiller à ce que le réservoir à carburant soit complètement vide et, jusqu'à la prochaine utilisation, ranger le dispositif à un endroit sec, à l'écart de toute source d'inflammation. Pour une assez longue période d'immobilisation – voir « Rangement du dispositif » !
16 Nettoyage du filtre à air
16.1 Si la puissance du moteur baisse sensiblement
1
232BA017 KN
- Placer le levier du volet de starter dans la position ⚡;
▶ enfoncer la languette (1) et écarter le couvercle de filtre (2) ;
- nettoyer grossièrement le voisinage du filtre ;
4
3
- sortir le filtre en feutre (3) du boîtier de filtre (4) et le remplacer – pour un dépannage provisoire, le battre ou le nettoyer à la soufflette – ne pas le laver ;
▶ remplacer les pièces endommagées ;
- mettre le filtre en feutre (3) dans le boîtier de filtre (4) ;
▶ fermer le couvercle de filtre et l'encliqueter.
17 Réglage du carburateur
Départ usine, le carburateur est ajusté de telle sorte que dans toutes les conditions de fonctionnement le moteur soit alimenté avec un mélange carburé de composition optimale.
17.1 Réglage du ralenti
2-MIX
LA
0000-GXX-8512-A0
- Mettre le moteur en route et le faire chauffer.
17.1.1 Si le moteur cale au ralenti
- Tourner lentement la vis de butée de réglage de régime de ralenti (LA) dans le sens des aiguilles d'une montre, jusqu'à ce que le moteur tourne rond – l'outil de coupe ne doit pas être entraîné.
17.1.2 Si l'outil de coupe est entraîné au ralenti
- Tourner la vis de butée de réglage de régime de ralenti (LA) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'outil de coupe s'arrête – puis exécuter encore entre environ 1/2 et 1 tour complet dans le même sens.
AVERTISSEMENT
Si l'outil de coupe ne s'arrête pas au ralenti, malgré le réglage correct, faire réparer la machine par le revendeur spécialisé.
18 Bougie
En cas de manque de puissance du moteur, de difficultés de démarrage ou de perturbations au ralenti, contrôler tout d'abord la bougie ;
- après env. 100 heures de fonctionnement, remplacer la bougie – la remplacer plus tôt si
les électrodes sont fortement usées – utiliser exclusivement les bougies antiparasitées autorisées par STIHL – voir « Caractéristiques techniques ».
18.1 Démontage de la bougie
- Placer le commutateur d'arrêt sur la position 0 ;
232BA081 KN
▶ débrancher le contact de câble d'allumage de la bougie (1) ;
▶ dévisser la bougie.
18.2 Contrôler la bougie
A
▶ Nettoyer la bougie si elle est encrassée ;
- contrôler l'écartement des électrodes (A) et le rectifier si nécessaire – pour la valeur correcte, voir « Caractéristiques techniques » ;
- éliminer les causes de l'encrassement de la bougie.
Causes possibles :
- trop d'huile moteur dans le carburant ;
- filtre à air encrassé ;
- conditions d'utilisation défavorables.
AVERTISSEMENT
Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisinage de matières inflammables ou présentant des risques d'explosion, cela peut déclencher un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
- Utiliser des bougies antiparasitées avec écrou de connexion fixe.
18.3 Montage de la bougie
- Visser la bougie et emboîter fermement le contact de câble d'allumage sur la bougie.
19 Fonctionnement du moteur
Si le moteur ne fonctionne pas parfaitement, bien que le filtre à air ait été nettoyé et que le carburateur soit réglé correctement, ce défaut peut aussi provenir du silencieux d'échappement.
Demander au revendeur spécialisé de contrôler si le silencieux n'est pas encrassé (calaminé) !
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.
20 Rangement
Pour un arrêt de travail de 3 mois ou plus,
▶ vider et nettoyer le réservoir à carburant à un endroit bien aéré ;
- éliminer le carburant conformément à la législation et aux prescriptions pour la protection de l'environnement ;
- mettre le moteur en marche et le laisser tourner jusqu'à ce que le carburateur soit vide, sinon les membranes du carburateur risqueraient de se coller !
▶ enlever l'outil de coupe, le nettoyer et le contrôler. Traiter les outils de coupe métalliques avec de l'huile de protection ;
- nettoyer soigneusement la machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air !
- conserver la machine à un endroit sec et sûr – la ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (par ex. par des enfants).
21 Affûtage des outils de coupe métalliques
En cas d'usure minime, réaffûter les outils de coupe avec une lime d'affûtage « Accessoire optionnel » – en cas d'usure prononcée ou d'ébréchure, les réaffûter avec une affûteuse ou les faire réaffûter par le revendeur spécialisé – STIHL recommande de s'adresser au revendeur spécialisé STIHL ;
- affûter assez souvent, mais en enlevant peu de matière : pour un simple réaffûtage, il suffit généralement de donner deux ou trois coups de lime ;
1
1
2
2
2
002BA113 KN
- affûter uniformément les lames (1) du couteau – ne pas modifier le contour du corps de l'outil (2).
D'autres instructions à suivre pour l'affûtage sont imprimées sur l'emballage de l'outil de coupe.
C'est pourquoi il faut conserver précieusement l'emballage.
21.1 Équilibrage
- Après le 5^e réaffûtage, environ, contrôler le balourd avec l'équilibreuse STIHL « Accessoire optionnel » – au besoin, rééquilibrer l'outil de coupe ou le faire rééquilibrer par le revendeur spécialisé – STIHL recommande de s'adresser au revendeur spécialisé STIHL.
22 Entretien de la tête fau- cheuse
22.1 Pose de la machine sur le sol
- Arrêter le moteur ;
▶ poser la machine de telle sorte que la prise pour outil de coupe soit orientée vers le haut.
22.2 Remplacement du fil de coupe
Avant de remplacer le fil de coupe, il faut impérativement vérifier si la tête faucheuse n'est pas usée.
AVERTISSEMENT
Si l'on constate des traces d'usure prononcées, il faut remplacer la tête faucheuse complète.
Ci-après, le fil de coupe est simplement appelé « fil ».
La tête faucheuse est livrée avec un folio illustré montrant la procédure à suivre pour le remplacement des fils. C'est pourquoi il faut précieusement conserver ces instructions spécifiques à cette tête faucheuse.
▶ Au besoin, démonter la tête faucheuse.
22.3 Ajustage du fil de coupe
STIHL SuperCut
Le fil de coupe est débité automatiquement au cours des travaux de fauchage à condition que la longueur de fil qui dépasse encore atteigne au moins 6 cm (2,5 po) – et, s'il devient trop long, il est rogné à la longueur optimale par le couteau monté sur le capot protecteur.
STIHL AutoCut
▶ Le moteur étant en marche, tenir la machine au-dessus d'une surface de gazon – la tête faucheuse doit tourner ;
- frapper la tête faucheuse sur le sol – la bobine débite une certaine longueur de fil de coupe et l'extrémité du fil est rognée à la longueur cor-
recte par le couteau monté sur le capot protecteur.
Chaque fois que l'on frappe la tête faucheuse sur le sol, cela fait débiter une certaine longueur de fil. C'est pourquoi il faut surveiller le rendement de coupe de la tête faucheuse au cours du travail. Si l'on frappe trop souvent la tête faucheuse sur le sol, des morceaux de fil sont inutilement rognés par le couteau.
La sortie automatique du fil n'est toutefois possible que si les deux extrémités du fil qui dépassent encore atteignent une longueur minimale de 2,5 cm (1 po).
STIHL TrimCut
AVERTISSEMENT
Pour réajuster manuellement la longueur du fil, il faut impérativement arrêter le moteur – risque de blessure !
- Tirer le boîtier de la bobine vers le haut – tourner dans le sens inverse des aiguilles d'une montre – exécuter env. 1/6 de tour – jusqu'à la position d'encliquetage – puis le laisser revenir sous l'effet du ressort ;
- tirer sur les extrémités du fil pour les faire sortir.
Répéter cette procédure, au besoin, jusqu'à ce que les deux extrémités du fil de coupe atteignent le couteau monté sur le capot protecteur.
Un mouvement de rotation, d'un cran d'enclique-tage à l'autre, débite env. 4 cm (1,5 po) de fil.
22.4 Remplacement du fil de coupe
STIHL PolyCut
À la place des couteaux, sur la tête faucheuse PolyCut, on peut aussi accrocher un brin de fil coupé à la longueur requise.
STIHL DuroCut, STIHL PolyCut
AVERTISSEMENT
Pour recharger la tête faucheuse à la main, il faut impérativement arrêter le moteur – risque de blessure !
- Monter des brins de fil de la longueur requise sur la tête faucheuse, comme décrit sur le folio joint.
23 Contrôle et maintenance par le revendeur spécialisé français
22.5 Remplacement des couteaux
22.5.1 STIHL PolyCut
Avant de remplacer les couteaux de la tête faucheuse, il faut impérativement vérifier si la tête faucheuse n'est pas usée.
AVERTISSEMENT
Si l'on constate des traces d'usure prononcées, il faut remplacer la tête faucheuse complète.
Ci-après, les couteaux de la tête faucheuse sont simplement appelés « couteaux ».
La tête faucheuse est livrée avec un folio illustré montrant la procédure à suivre pour le remplacement des couteaux. C'est pourquoi il faut précieusement conserver ces instructions spécifiques à cette tête faucheuse.
AVERTISSEMENT
Pour recharger la tête faucheuse à la main, il faut impérativement arrêter le moteur – risque de blessure !
- remplacer les couteaux comme indiqué sur la notice illustrée ;
▶ remonter la tête faucheuse.
23 Contrôle et maintenance par le revendeur spécialisé
23.1 Travaux de maintenance
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.
23.2 Crépine d'aspiration du réservoir à carburant
- Remplacer la crépine d'aspiration du réservoir à carburant une fois par an.
▶ Démonter la tête faucheuse ;
24 Instructions pour la maintenance et l'entretien
| Ces indications sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse etc.) et des journées de travail plus longues, réduire en conséquence les intervalles indiqués. | avant de commencer le travail | après le travail ou une fois par jour | après chaque ravitaillement | une fois par semaine | une fois par mois | une fois par an | en cas de panne | en cas de détérioration | au besoin |
| Machine complète Contrôle | le visuel (état, étanchéité) | X X | | | | | | | | |
| Nettoyage X | | | | | | | | | |
| Poignée de commande Contrôle du fonctionnement | X | | X | | | | | | |
| Filtre à air Nettoyage X X | | | | | | | | | |
| Remplacement X | | | | | | | | |
| Pompe d'amorçage manuelle (si la machine en est équipée) | Contrôle X | | | | | | | | |
| Réparation par le reven-deur spécialisé1) | | X | | | | | | |
| Crépine d'aspiration dans le réservoir à carburant | Contrôle X | | | | | | | | |
| Remplacement par le revendeur spécialisé1) | | | | | | X X X | | | |
| Réservoir à carburant Nettoyage X X | | | | | | | | | |
| Carburateur Contrôle du ralenti, l'outil de coupe ne doit pas être entraîné | X | | X | | | | | | |
|
|
| Bougie Réglage de l'écartement des électrodes | | | | | | | X | | |
|
|
| Orifice d'aspiration d'air de refroidissement | Contrôle visuel X | | | | | | | | | |
| Nettoyage X | | | | | | | | | |
| Grille pare-étincelles2) dans le silencieux | Contrôle par revendeur spécialisé1) | | X | | | | | X | | |
| Nettoyage ou remplacement par revendeur spécialisé1) | | | | | | | | X | X |
| Vis et écrous accessibles (sauf les vis de réglage) | Resserrage X | | | | | | | | | |
| Outil de coupe Contrôle visuel X X | | | | | | | | | |
|
|
| Outil de coupe métallique | Affûtage | X | | | | | | | | X |
| Étiquettes de sécurité Remplacement X | | | | | | | | | |
| 1)STIHL recommande de s'adresser au revendeur spécialisé STIHL2)Montée seulement pour certains pays |
25 Conseils à suivre pour réduire l'usure et éviter les avaries
Le fait de respecter les prescriptions de la présente Notice d'emploi permet d'éviter une usure excessive et l'endommagement du dispositif à moteur.
Le dispositif à moteur doit être utilisé, entretenu et rangé comme décrit dans la présente Notice d'emploi.
L'utilisateur assume l'entière responsabilité de tous les dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions données pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :
- modifications apportées au produit sans l'autorisation de STIHL ;
- utilisation d'outils ou d'accessoires qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité ;
- utilisation pour des travaux autres que ceux prévus pour ce dispositif :
- utilisation du dispositif dans des concours ou dans des épreuves sportives ;
- avaries découlant du fait que le dispositif a été utilisé avec des pièces défectueuses.
25.1 Opérations de maintenance
Toutes les opérations énumérées au chapitre « Instructions pour la maintenance et l'entretien » doivent être exécutées périodiquement. Dans le cas où l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utilisateur devra assumer l'entière responsabilité. Il pourrait s'ensuivre, entre autres, les dommages précisés ci-après :
- avaries du moteur par suite du fait que la maintenance n'a pas été effectuée à temps ou n'a pas été intégralement effectuée (p. ex. filtres à air et à carburant) ou bien par suite d'un réglage incorrect du carburateur et d'un nettoyage insuffisant des pièces de canalisation d'air de refroidissement (fentes d'aspiration d'air, ailettes du cylindre) ;
- corrosion et autres avaries subséquentes imputables au fait que le dispositif n'a pas été rangé correcement ;
- avaries et dommages subséquents survenus sur le dispositif par suite de l'utilisation de pièces de rechange de mauvaise qualité.
25.2 Pièces d'usure
Même lorsqu'on utilise la machine pour les travaux prévus dans sa conception, certaines pièces subissent une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionne-
ment. Il s'agit, entre autres, des pièces suivantes :
– Outils de coupe (de tout genre)
- Pièces de fixation pour outils de coupe (bol glisseur, écrou etc.)
- Capots protecteurs pour outils de coupe
- Embrayage
- Filtres (pour air, carburant)
- Lanceur
- Bougie
26 Principales pièces
1 Pompe d'amorçage manuelle
2 Vis de butée de réglage de régime de ralenti (LA)
3 Contact de câble d'allumage sur la bougie
4 Poignée de lancement
5 Silencieux (avec pare-étincelles, pour certains pays)
6 Gâchette d'accélérateur
7 Curseur combiné
8 Blocage de gâchette d'accélérateur
9 Tube de guidon
10 Support de guidon
11 Anneau de suspension
12 Attache de câble de commande des gaz
13 Levier du volet de starter
14 Couvercle de filtre à air
15 Bouchon du réservoir
16 Réservoir à carburant
17 Patte d'appui
18 Poignée circulaire
19 Protection pour garder la distance de sécurité entre l'outil de coupe et les pieds et jambes de l'utilisateur (pas montée pour tous les pays)
20 Tube
21 Interrupteur d'arrêt
Numéro de machine
2
3
4
5
002BA270 KN
1 Tête faucheuse
2 Capot protecteur exclusivement pour têtes faucheuses
3 Couteau rogneur
4 Capot protecteur exclusivement pour cou-
teaux à herbe
5 Couteau à herbe
27 Caractéristiques techniques
27.1 Moteur
Moteur deux-temps, monocylindrique
Cylindrée : 27,2 cm³
Alésage du cylindre : 34 mm
Course du piston : 30 mm
Puissance suivant 0,75 kW à 8500 tr/min
ISO 8893 :
Régime de ralenti : 2800 tr/min
Limitation de régime 10 000 tr/min
(valeur nominale) :
Régime max. de l'arbre de 8400 tr/min sortie (prise pour outil de coupe) :
27.2 Dispositif d'allumage
Volant magnétique à commande électronique
Bougie (antiparasitée) : NGK CMR6H
Ecartement des électro- 0,5 mm des :
27.3 Système d'alimentation
Carburateur à membrane toutes positions avec pompe à carburant intégrée
Capacité du réservoir à 330 cm³ (0,33 l) carburant :
27.4 Poids
réservoir vide, sans outil de coupe ni capot protecteur
FS 55:4,9 kg
FS 55 R : 4,4 kg
27.5 Niveaux sonores et taux de vibrations
Dans la détermination des niveaux sonores et des taux de vibrations, le ralenti et le régime maximal nominal sont pris en compte à parts égales.
Pour de plus amples renseignements sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib
27.5.1 Niveau de pression sonore L peq suivant ISO 22868
avec tête faucheuse
FS 55 à guidon : 95 dB(A)
FS 55 R : 95 dB(A)
avec outil de fauchage métallique
FS 55 à guidon : 94 dB(A)
FS 55 R avec protection : 94 dB(A)
27.5.2 Niveau de puissance acoustique L suivant ISO 22868
avec tête faucheuse
FS 55 à guidon : 108 dB(A)
FS 55 R : 108 dB(A)
avec outil de fauchage métallique
FS 55 à guidon : 107 dB(A)
FS 55 R avec protection : 107 dB(A)
27.5.3 Taux de vibrations a hv,eq suivant ISO 22867
avec tête faucheuse Poignée Poignée
gauche droite
FS 55 à guidon : 5,5 m/s² 5,5 m/s²
| avec tête faucheuse Poignée gauche | Poignée droite |
| FS 55 R : | 8,5 m/s2 | 8,5 m/s2 |
| avec outil de fauchage métallique | Poignée gauche | Poignée droite |
| FS 55 à guidon : | 6,8 m/s2 | 5,6 m/s2 |
| FS 55 R avec protection : | 8,0 m/s2 | 9,0 m/s2 |
Pour le niveau de pression sonore et le niveau de puissance acoustique, la valeur K selon la directive RL 2006/42/CE est de 2,0 dB(A) ; pour le taux de vibrations, la valeur K selon la directive RL 2006/42/CE est de 2,0 m/s ^2 .
27.6 REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach
27.7 Émissions de nuisances à l'échappement
La teneur en CO₂ mesurée au cours de la procédure d'homologation de type UE est indiquée à l'adresse Internet www.stihl.com/co2, dans les Caractéristiques techniques spécifiques au produit.
La teneur en CO_2 mesurée a été enregistrée sur un moteur représentatif, au cours d'une procédure de contrôle normalisée réalisée dans des conditions de laboratoire. Elle ne fournit pas de garantie explicite ou implicite sur les performances d'un moteur déterminé.
Cette machine satisfait aux exigences posées en ce qui concerne les émissions de nuisances à l'échappement, à condition qu'elle soit entretenue et utilisée conformément à la destination prévue. Toute modification apportée sur le moteur entraîne l'expiration de l'autorisation d'exploitation de la machine.
28 Instructions pour les répa- rations
L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.
Les pièces de rechange d'origine STIHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom STIHL ^® et, le cas échéant, au symbole d'identification des pièces de rechange STIHL ^® (les petites pièces ne portent parfois que ce symbole).
29 Mise au rebut
Pour l'élimination des déchets, respecter les prescriptions nationales spécifiques.
Les produits STIHL ne doivent pas être jetés à la poubelle. Le produit STIHL, la batterie, les accessoires et leur emballage doivent être mis au recyclage.
Consulter le revendeur spécialisé STIHL pour obtenir les informations d'actualité concernant l'élimination écocompatible des déchets.
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Allemagne
déclare, sous sa seule responsabilité, que le produit suivant :
Genre de machine : Débroussailleuse
Marque de fabrique : STIHL
Type : FS 55
| FS 55 C |
| FS 55 C-E |
| FS 55 R |
| FS 55 RC |
| FS 55 RC-E |
Identification de la série : 4140
Cylindrée : 27,2 cm ^3
est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication :
EN ISO 11806-1, EN 55012, EN 61000-6-1
Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V, et appliquant la norme ISO 10884.
Niveau de puissance acoustique mesuré
108 dB(A)
Niveau de puissance acoustique garanti
110 dB(A)
Conservation des documents techniques :
L'année de fabrication et le numéro de machine sont indiqués sur la machine.
Waiblingen, le 03/02/2020
Chef du service Données, Prescriptions et Homologation Produits
CE
Inhoudsopgave
17 Carburateur afstellen.... 93
18 Bougie....93
19 Motorkarakteristiek....94
20 Apparaat opslaan....94
21 Metalen snijgarnituren slijpen.... 94
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
3.2.2 Metalen snijgarnituren
8 Grassnijblad 230-2
(∅ 230 mm)
78 0458-233-9421-H
9 Grassnijblad 230-4
(Ø 230 mm)
10 Grassnijblad 230-8
(∅ 230 mm)
WAARSCHUWING
17 Carburateur afstellen
STIHL DuroCut, STIHL PolyCut
WAARSCHUWING
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
STIHL DuroCut, STIHL PolyCut
AVVERTENZA
