| Cilinderinhoud | 27,2 cm³ |
| Maximaal vermogen | 0,75 kW |
| Motortype | 2-takt 2-MIX (gelaagde spoeling) |
| Gewicht (zonder brandstof of gereedschap) | 4,4 kg |
| Inclusief maaihoofden | TrimCut 31-2 |
| Handgreeptype | Rond (ergonomische buis) |
| Inclusief harnas | Eenvoudig (enkelvoudige schouderriem) |
| Motortechnologie | Brandstofverbruik vermindering -20 % |
| Brandstof | 2-takt mengsmering 1:50 (2 %) |
| Garantie | 2 jaar |
| Beschikbaarheid reserveonderdelen | 10 jaar |
Veelgestelde vragen - FS 55 R STIHL
- Aanwezigheid van verse brandstof (het mengsel degradeert na 30 dagen)
- Schone luchtfilter (maak schoon of vervang het)

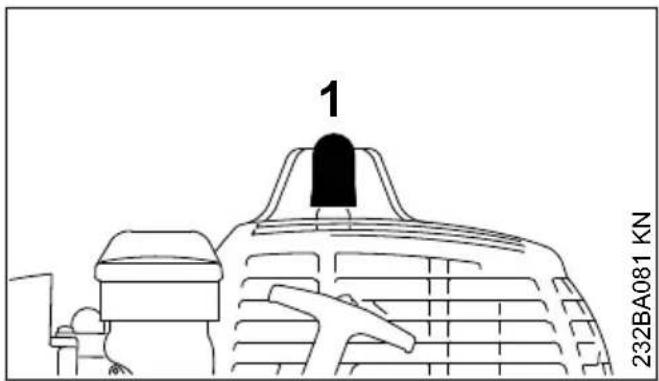

- Onvervuilde bougie (schone elektrode, afstand ~0,5 mm)
- Niet-verstopt brandstoffilter
Gebruikersvragen over FS 55 R STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw 2-takt bosmaaier in PDF-formaat gratis! Vind uw handleiding FS 55 R - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FS 55 R van het merk STIHL.
GEBRUIKSAANWIJZING FS 55 R STIHL
68 - 101 Handleiding
101 - 133 Istruzioni d'uso
Inhaltsverzeichnis
1 Met betrekking tot deze handleiding...... 69
2 Veiligheidsaanwijzingen en werktechniek.69

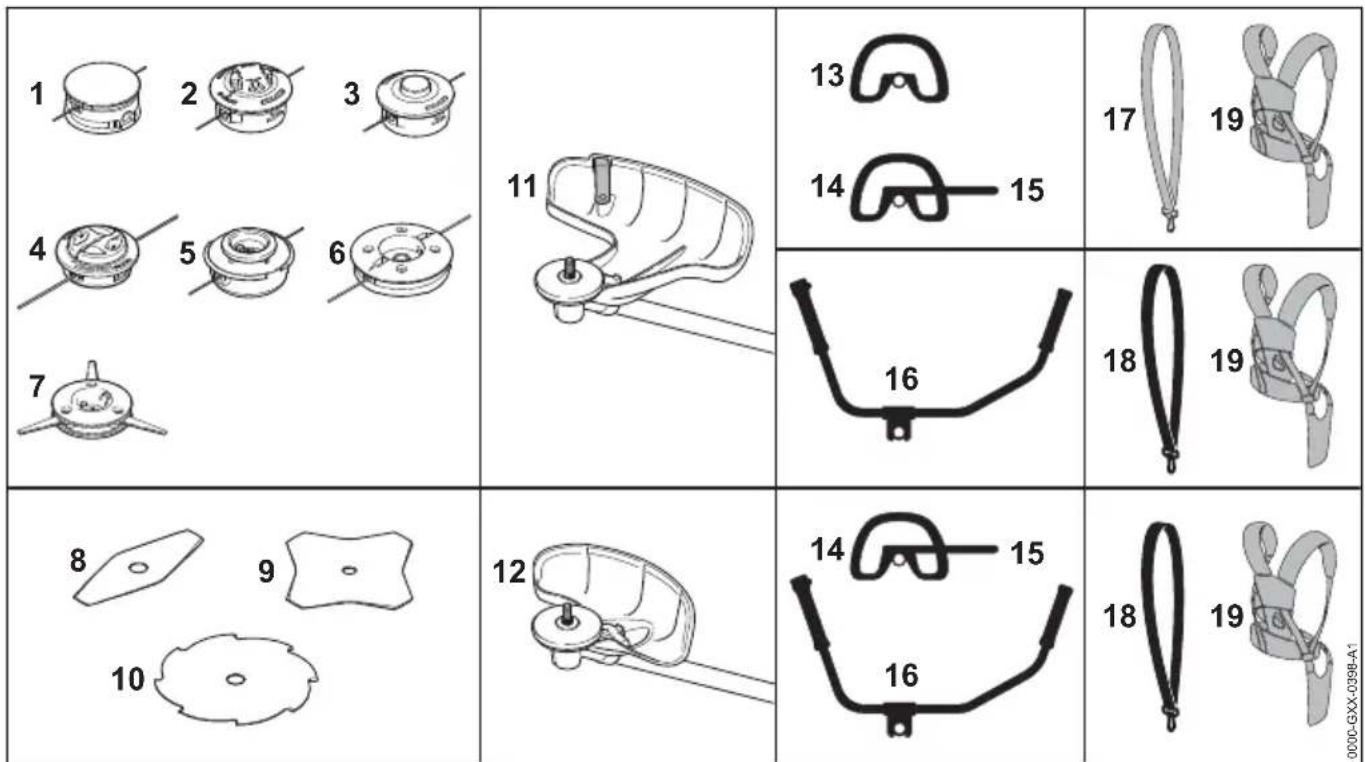

3 Vrijgegeven combinaties van zaaggarnituur, beschermkap/aanslag, handgreep en draagstel.... 78

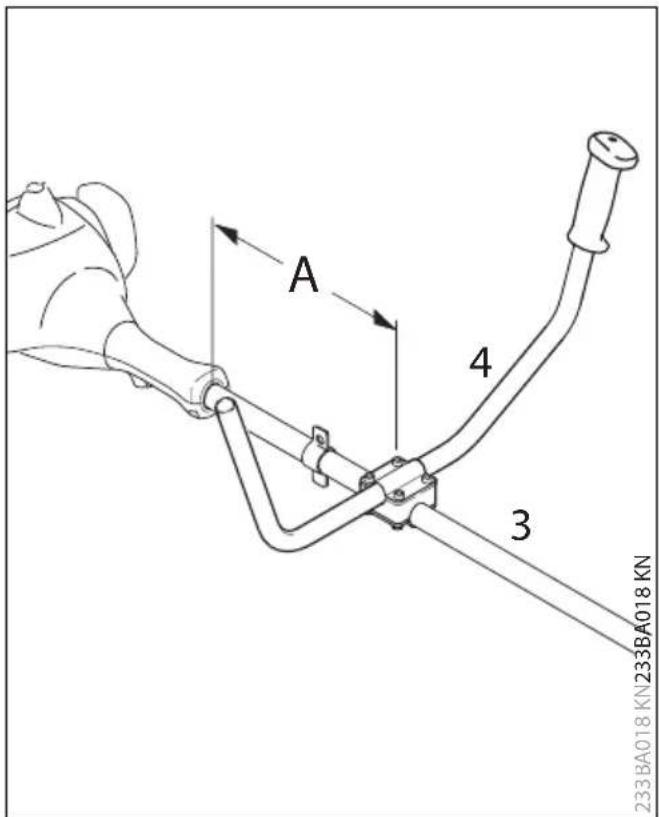

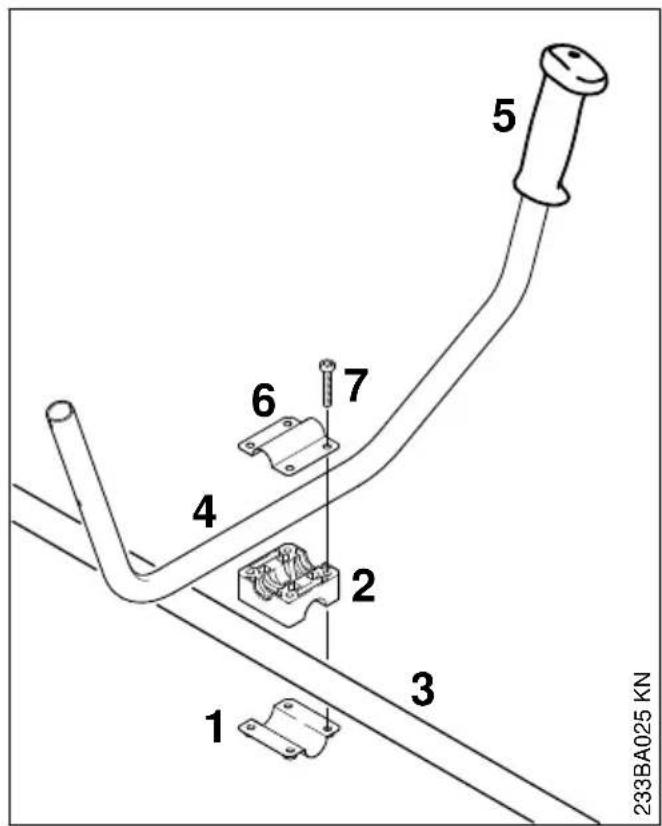

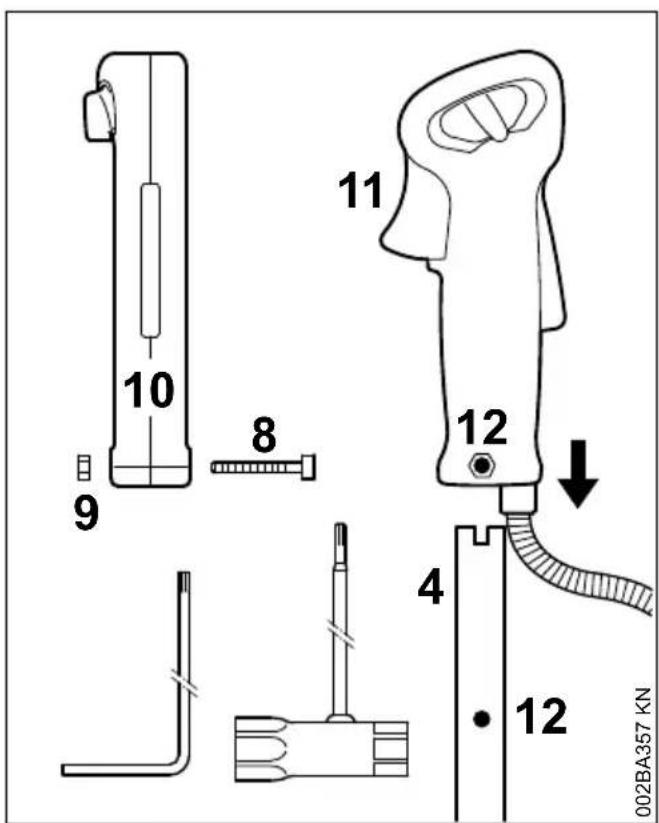

4 Dubbele handgreep monteren.... 79

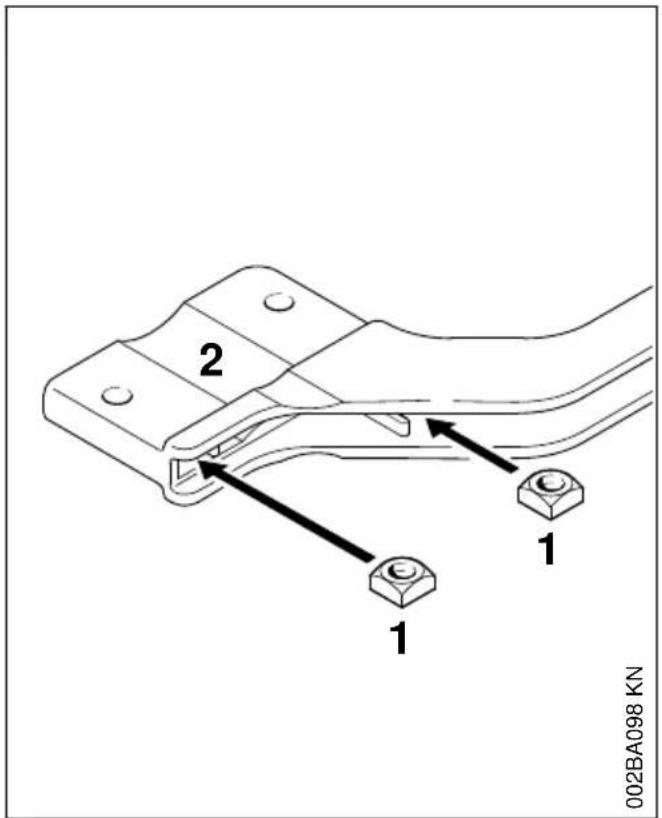

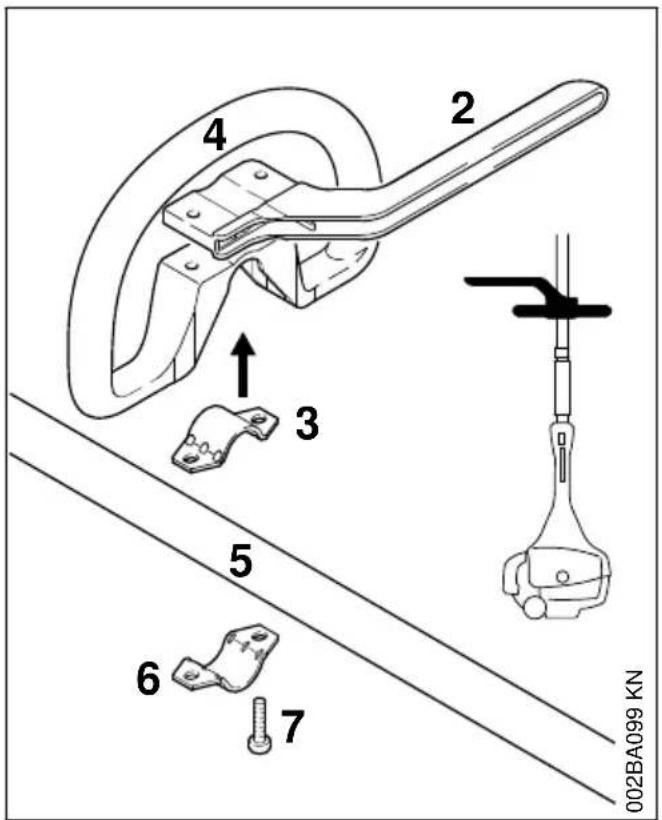

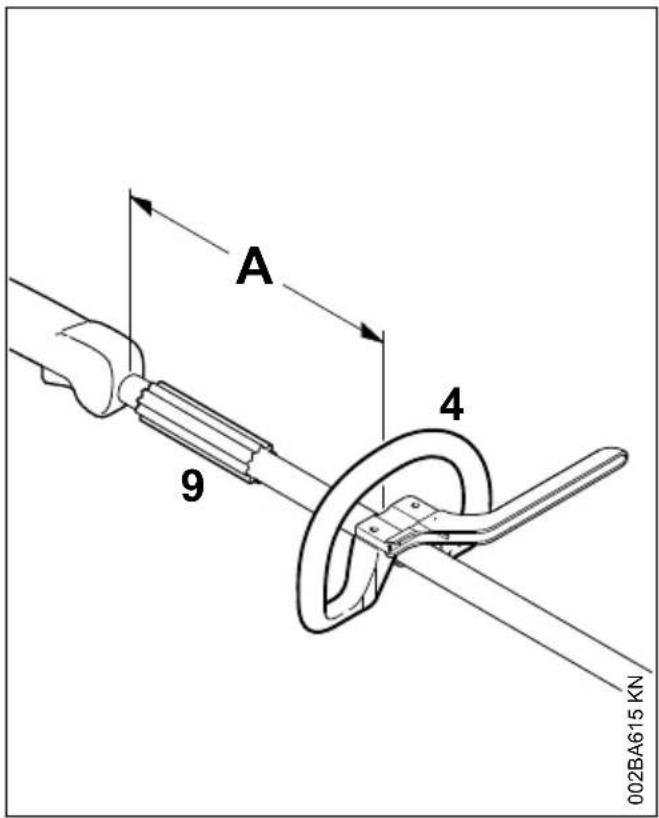

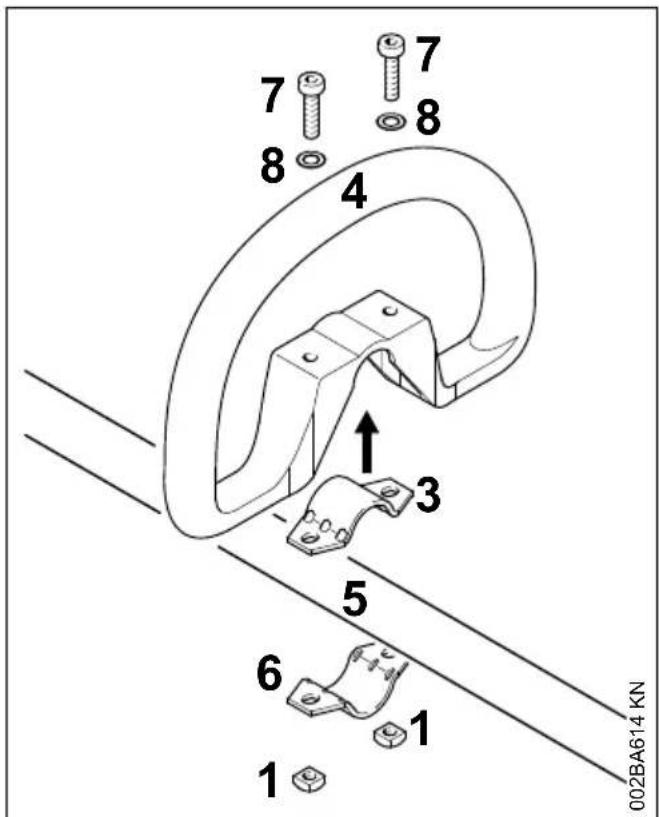

5 Beugelhandgreep monteren.... 80

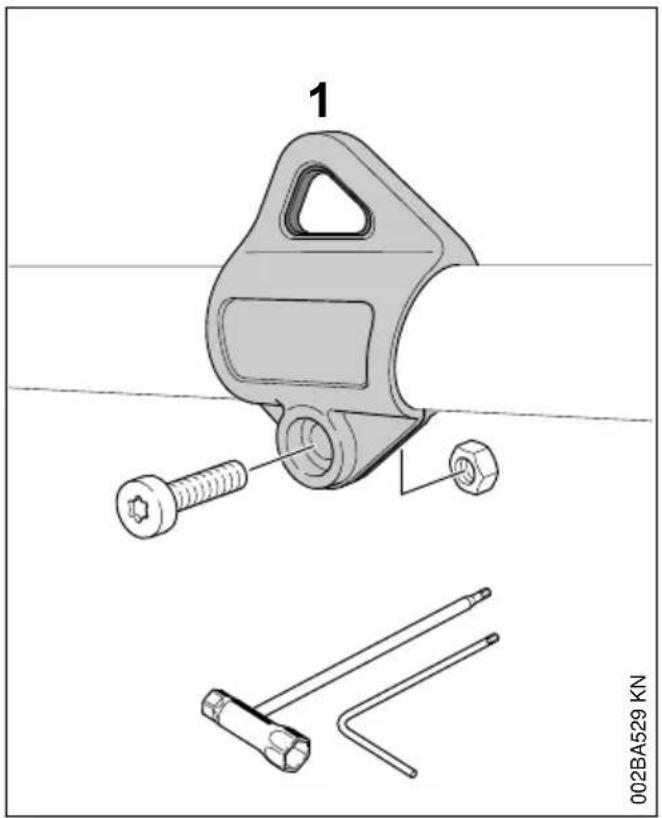

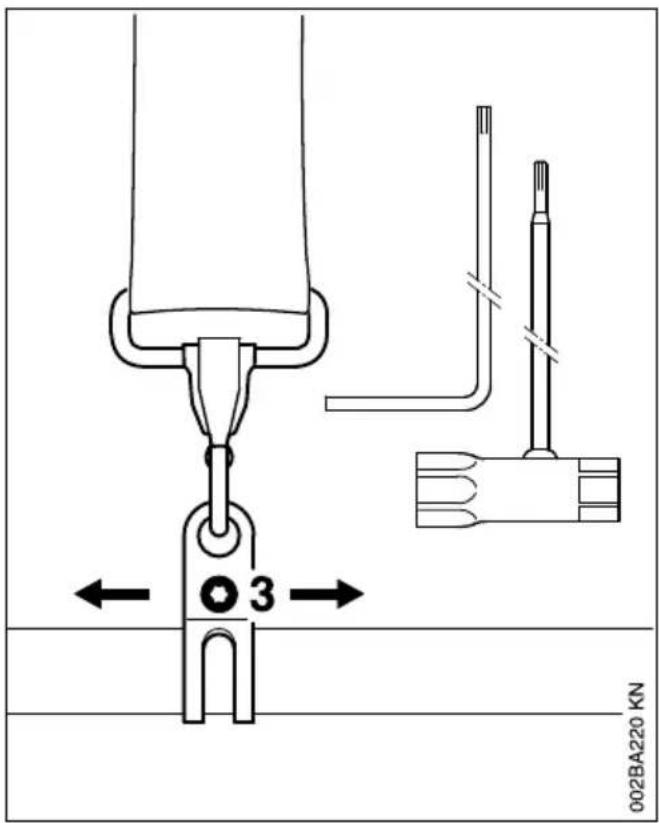

6 Draagoog monteren.... 81

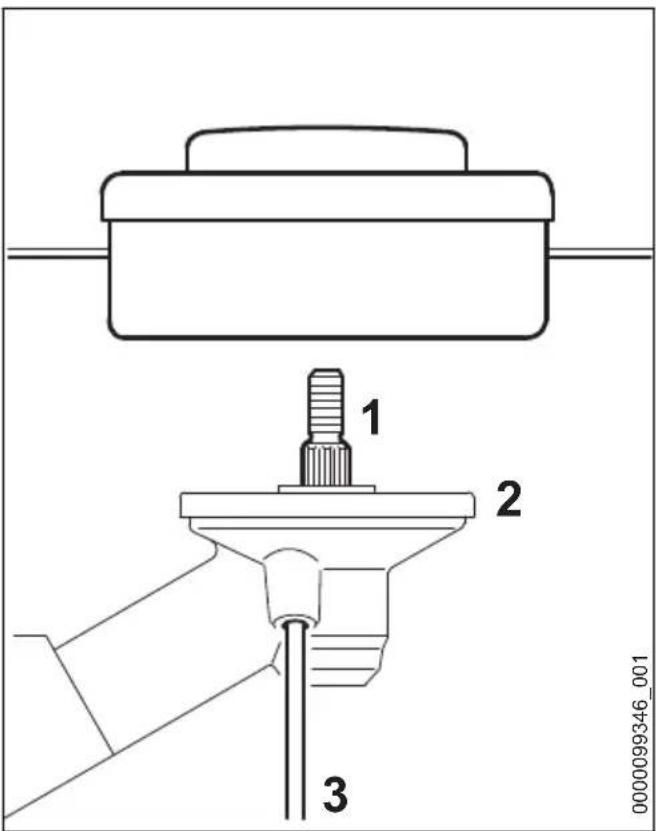

8 Snijgarnituur monteren....83
9 Brandstof....85
10 Tanken....86
11 Draagstel omdoen....86
12 Apparaat uitbalanceren....87
13 Motor starten/afzetten.... 88
14 Apparaat vervoeren.... 91
15 Gebruiksvoorschriften.... 92

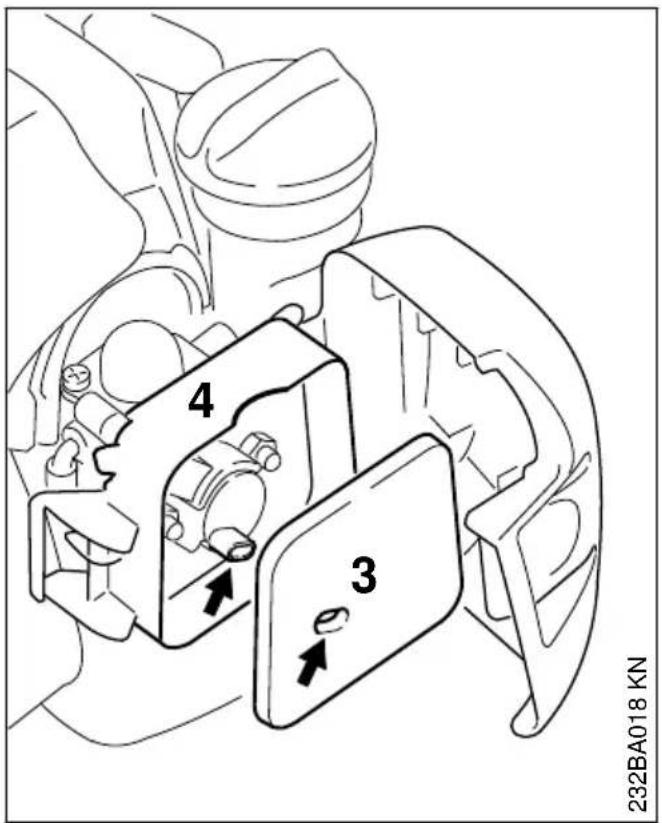

16 Luchtfilter reinigen....92
22 Onderhoud maaikop.... 94
23 Controle en onderhoud door de geautoriseerde dealer....96
24 Onderhouds- en reinigingsvoorschriften... 96
25 Slijtage minimaliseren en schade voorko- men....98

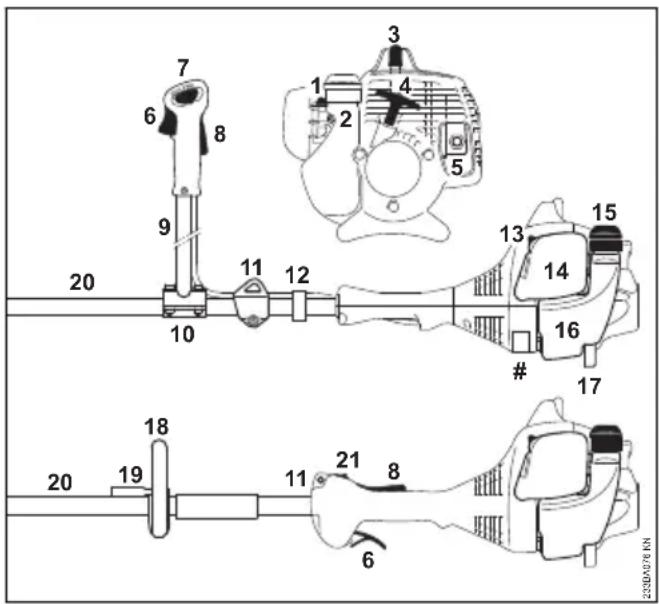

26 Belangrijke componenten.... 98
28 Reparatierichtlijnen.... 100
29 Milieuverantwoord afvoeren....100
30 EU-conformiteitsverklaring....100
Geachte cliënt(e),
Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.
Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleem-loos mee kunt werken.
Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.
1 Met betrekking tot deze handleiding Nederlands
Met vriendelijke groet,
N.a. Sill
Dr. Nikolas Stihl
1 Met betrekking tot deze handleiding
1.1 Symbolen
Symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.
Afhankelijk van het apparaat en de uitrusting kunnen de volgende symbolen op het apparaat zijn aangebracht.
Benzinetank; brandstofmengsel van benzine en motorolie
Decompressieklep bedienen
Hand-benzinepomp
Hand-benzinepomp bedienen
Vettube
Geleiding aanzuiglucht: zomerstand
Geleiding aanzuiglucht: winterstand
Handgreepverwarming
1.2 Codering van tekstblokken
WAARSCHUWING
Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.
LET OP
Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.
1.3 Technische doorontwikkeling
STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.
Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.
2 Veiligheidsaanwijzingen en werktechniek
Speciale veiligheidsmaatregelen zijn nodig bij het werken met dit motorapparaat, omdat er met een zeer hoog toerental van het snijgarnituur wordt gewerkt.
De gehele gebruiksaanwijzing voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het veronachtzamen van de gebruiksaanwijzing kan tot levensgevaarlijke situaties leiden.
De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.
Wie voor het eerst met het motorapparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.
Minderjarigen mogen niet met het motorapparaat werken – behalve jongeren boven de 16 jaar, die onder toezicht leren met het apparaat te werken.
Kinderen, dieren en toeschouwers op afstand houden.

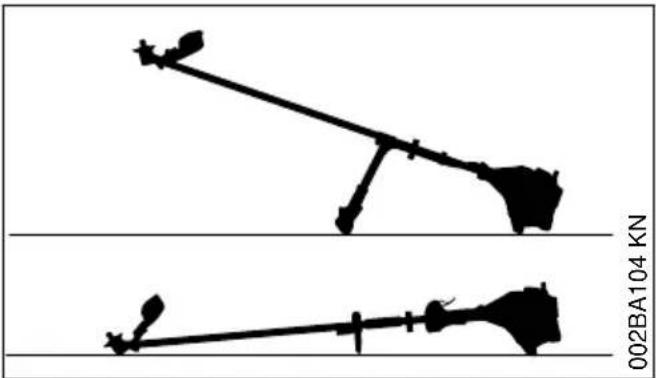

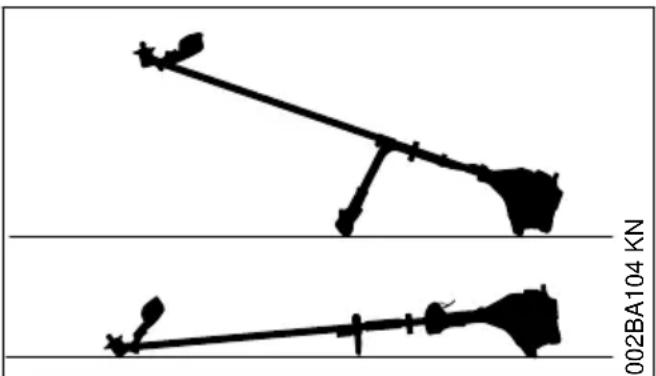

Als het motorapparaat niet wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben.
De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.
Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de gebruiksaanwijzing meegeven.
Het gebruik van geluid producerende motorapparaten kan door nationale en ook plaatselijke, lokale voorschriften tijdelijk worden beperkt.
Wie met het apparaat werkt moet goed uitgerust en gezond zijn en een goede lichamelijke conditie hebben.
Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is.
Alleen voor dragers van een pacemaker: het ontstekingsmechanisme van dit apparaat genereert een zeer gering elektromagnetisch veld. Beïnvloeding van enkele typen pacemakers kan niet geheel worden uitgesloten. Ter voorkoming van gezondheidsrisico's adviseert STIHL de behandelend arts en de fabrikant van de pacemaker te raadplegen.
Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het motorapparaat worden gewerkt.
Het motorapparaat – afhankelijk van het gemon- teerde snijgarnituur – alleen gebruiken voor het maaien van gras of het knippen van wildgroei, struiken, struikgewas, bosschages, kleine bomen of dergelijke.
Voor andere doeleinden mag het motorapparaat niet worden gebruikt – kans op ongelukken!
Alleen die snijgarnituren of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het motorapparaat.
STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.
Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade
die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt, is STIHL niet aansprakelijk.
Voor het reinigen van het apparaat geen hoge- drukreiniger gebruiken. Door de harde waters- traal kunnen onderdelen van het apparaat wor- den beschadigd.
De beschermkap van het motorapparaat kan de gebruiker niet tegen alle voorwerpen (stenen, glas, draad enz.) beschermen die door het snijgarnituur worden weggeslingerd. Deze voorwerpen kunnen ergens afketsen en vervolgens de gebruiker treffen.
2.1 Kleding en uitrusting
De voorgeschreven kleding en uitrusting dragen.
De kleding moet doelmatig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding – combipak, geen stofjas
Geen kleding dragen waarmee men aan takken, struiken of de bewe- gende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.
Veiligheidslaarzen met een stroeve, slipvrije zool en stalen neus dragen.
Alleen bij gebruik van maaikoppen zijn als alternatief stevige schoenen met stroeve, slipvrije zool toegestaan.
WAARSCHUWING
Om de kans op oogletsel te reduceren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.
Een gelaatsbeschermer dragen en erop letten dat deze goed zit. Een gelaatsbeschermer alleen biedt onvoldoende bescherming voor de ogen.
"Persoonlijke" gehoorbescherming dragen – zoals bijv. oorkappen.
Veiligheidshelm dragen bij het opschonen, in hoog struikgewas en bij gevaar door vallende takken.
Robuuste werkhandschoenen van slijtvast materiaal dragen (bijv. leer).
STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

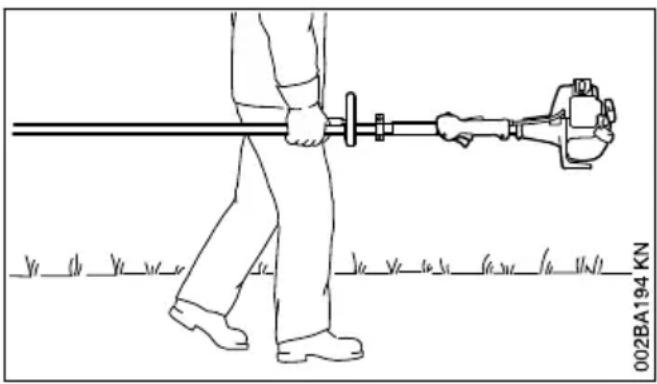

2.2 Motorapparaat vervoeren
Altijd de motor afzetten.
Het motorapparaat hangend aan het draagstel of uitgebalanceerd aan de steel/maaiboom dragen.
Metalen snijgarnituren met behulp van een transportbeschermkap tegen onbedoeld contact beveiligen, ook bij het vervoer over korte afstanden – zie ook "Apparaat vervoeren".
Hete machineonderdelen en de aan- drijfkop/het aandrijfmechanisme niet aanraken – kans op brandwonden!
In auto's: het motorapparaat tegen omvallen, beschadiging en tegen het weglekken van benzine beveiligen.

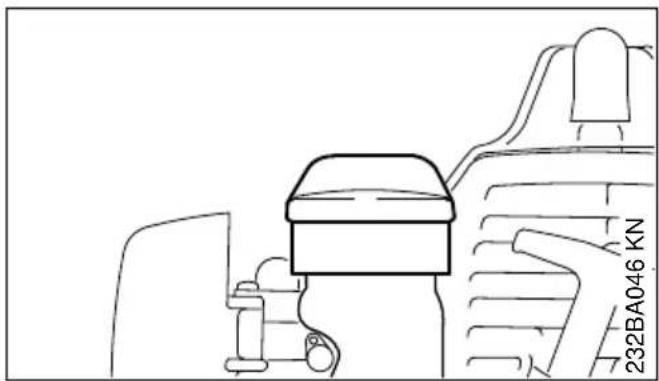

2.3 Tanken
Benzine is bijzonder licht ontvlambaar – uit de buurt blijven van open vuur – geen benzine morsen – niet roken.
Voor het tanken de motor afzetten.
Niet tanken zolang de motor nog heet is – de benzine kan overstromen – brandgevaar!
De tankdop voorzichtig losdraaien, zodat de heersende overdruk zich langzaam kan afbouwen en er geen benzine uit de tank kan spuiten.
Uitsluitend op een goed geventileerde plek tanken. Als er benzine werd gemorst, het motorapparaat direct schoonmaken – de kleding niet in aanraking laten komen met de benzine, anders direct andere kleding aantrekken.
Na het tanken de tankdop zo vast mogelijk aandraaien.
Hierdoor wordt het risico verkleind dat de tank-dop door de motortrillingen losloopt en er benzine wegstroomt.
Op lekkages letten – als er benzine naar buiten stroomt, de motor niet starten –levensgevaar door verbranding!
2.4 Voor het starten
Het motorapparaat op technisch goede staat controlleren – het desbetreffende hoofdstuk in de gebruiksaanwijzing in acht nemen:
- Het brandstofsysteem op lekkage controleren, vooral de zichtbare onderdelen zoals bijv. de tankdop, slangaansluitingen, hand-benzine-pomp (alleen bij motorapparaten met hand-benzinepomp). Bij lekkages of beschadiging de motor niet starten – brandgevaar! Het apparaat voor de ingebruikneming door een geautoriseerde dealer laten repareren
- De combinatie van snijgarnituur, beschermkap, handgreep en draagstel/draagriem moet zijn goedgekeurd, alle onderdelen correct gemonteerd

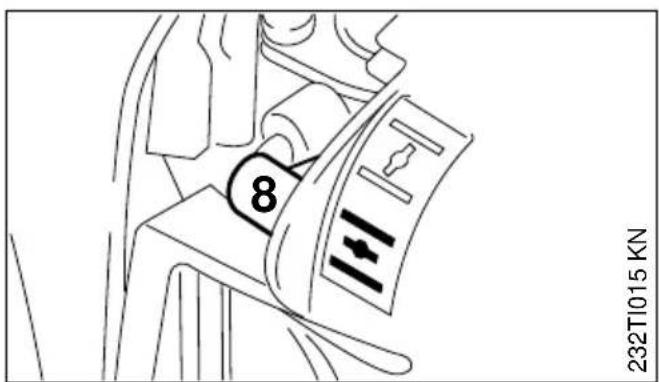

- Combischuif/stopschakelaar gemakkelijk in stand STOP, resp. 0 te plaatsen
- De gashendelblokkering (indien gemonteerd) en de gashendel moeten goed gangbaar zijn - de gashendel moet automatisch in de stationaire stand terugveren

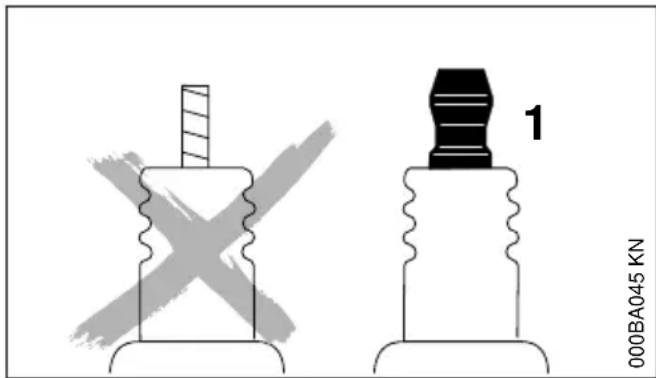

- Bougiesteker op vastzitten controleren - bij een loszittende steker kunnen vonken ontstaan, hierdoor kan het vrijkomende benzineluchtmengsel ontbranden - brandgevaar!
- Snijgarnituur of aanbouwgereedschap: correcte montage: staat en vastzitten
- Veiligheidsinrichtingen (bijv. beschermkap voor snijgarnituur, draaischotel) op beschadigingen, resp. slijtage controleren. Beschadigde onderdelen vervangen. Het apparaat niet met een beschadigde beschermkap of een versleten draaischotel (als het opschrift en de pijlen niet meer duidelijk zichtbaar zijn) gebruiken
- Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen
Nederlands 2 Veiligheidsaanwijzingen en werktechniek
- De handgrepen moeten schoon en droog, vrij van olie en vuil zijn – belangrijk voor een veilige bediening van het motorapparaat
- De draagriem en de handgreep(-grepen) overeenkomstig de lichaamslengte instellen. Zie hoofdstuk "Draagriem omdoen" – "Apparaat uitbalanceren"
Het motorapparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

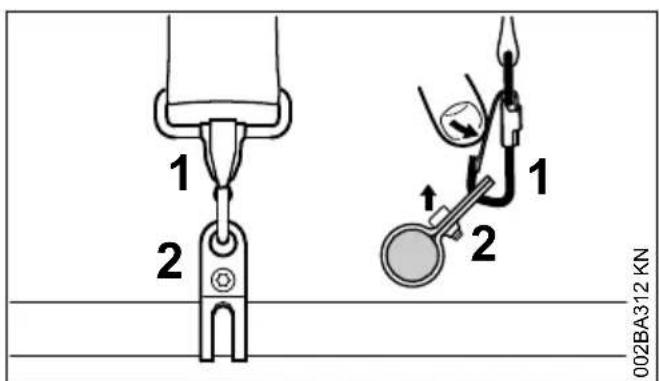

Voor noodgevallen bij gebruik van draagriemen: het snel loskoppelen en neerzetten van het apparaat oefenen. Tijdens het oefenen het apparaat niet op de grond gooien, om beschadigingen te voorkomen.

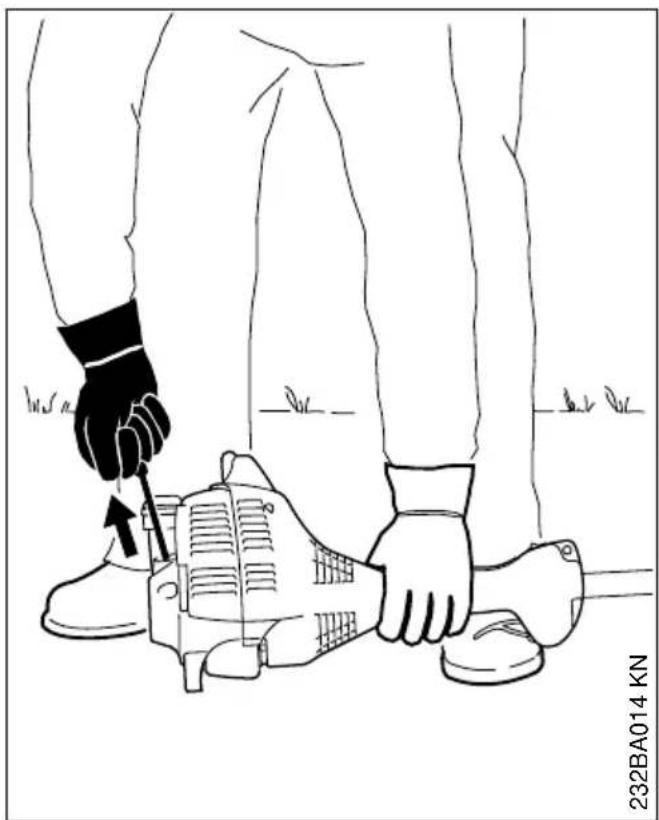

2.5 Motor starten
Minstens op 3 m van de plek waar werd getankt – niet in een afgesloten ruimte.

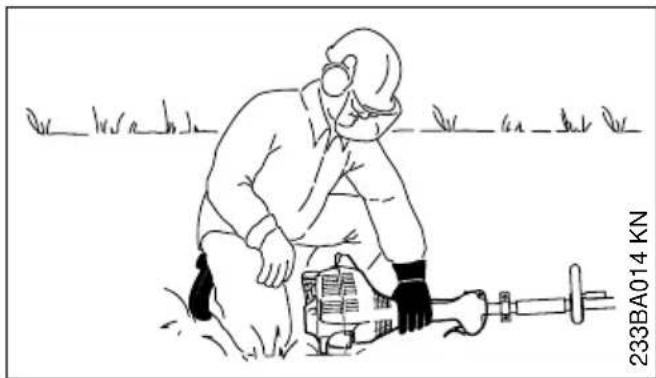

Alleen op een vlakke ondergrond, een stabiele en veilige houding aannemen, het motorapparaat goed vasthouden – het snijgarnituur mag geen voorwerpen en ook de grond niet raken, omdat dit tijdens het starten kan meedraaien.
Het motorapparaat wordt slechts door één persoon bediend – geen andere personen binnen een straal van 15 m dulden – ook niet tijdens het starten – kans op letsel – door weggeslingerde voorwerpen!
Contact met het snijgarnituur voorkomen – kans op letsel!

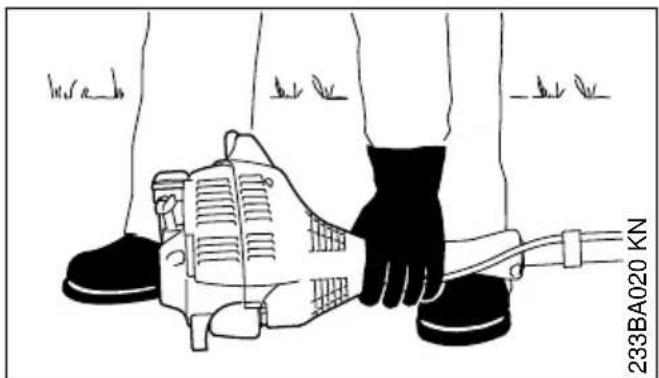

De motor niet 'los uit de hand' starten – starten zoals in de handleiding staat beschreven. Het snijgarnituur draait nog even door nadat de gashendel wordt losgelaten – naloopeffect!
Stationair toerental controleren: het snijgarnituur moet bij stationair toerental – bij losgelaten gas-hendel – stilstaan.
Licht ontvlambare materialen (bijv. houtspanen, boomschors, droog gras, benzine) uit de buurt van de hete uitlaatgassen en de hete uitlaatdemper houden – brandgevaar!
2.6 Apparaat vasthouden en bedie- nen
Het motorapparaat altijd met beide handen op de handgrepen vasthouden.
Altijd voor een stabiele en veilige houding zorgen.

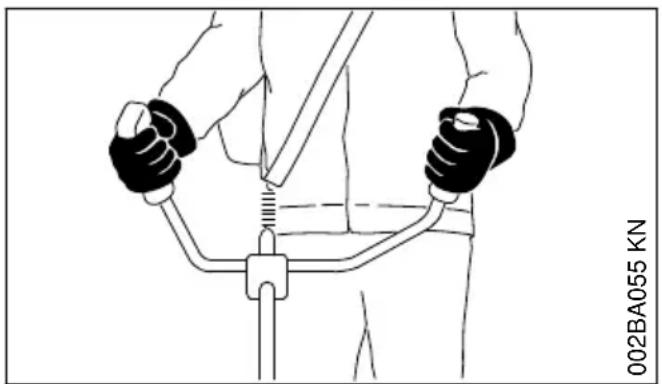

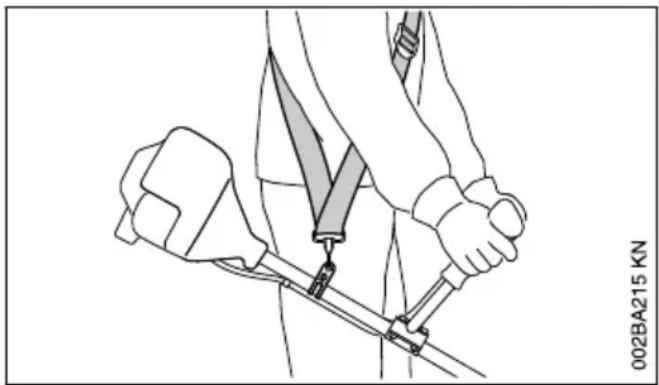

2.6.1 Bij uitvoeringen met dubbele hand- greep
Rechterhand op de bedieningshandgreep, linker-hand op de handgreep op de steel.

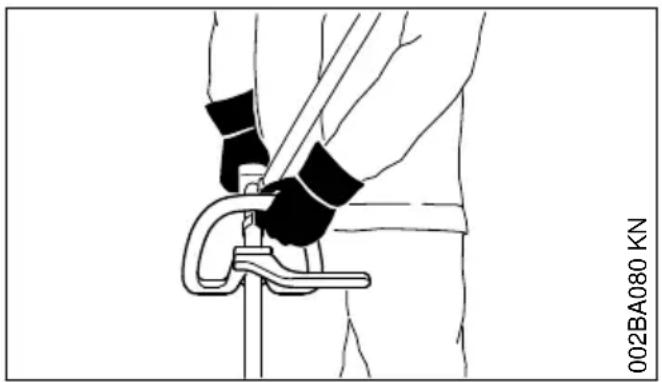

2.6.2 Bij uitvoeringen met beugelhandgreep
Bij uitvoeringen met beugelhandgreep en beugelhandgreep met beugel (loopbegrenzer) de linkerhand op de beugelhandgreep, de rechterhand op de bedieningshandgreep – geldt ook voor linkshandigen.
2.7 Tijdens de werkzaamheden
Altijd voor een stabiele en veilige houding zorgen.
Bij dreigend gevaar, resp. in geval van nood direct de motor afzetten – combischuif/stopschakelaar in stand STOP, resp. 0 plaatsen.
Binnen een brede straal van de plek waar wordt gewerkt, bestaat door de weggeslingerde voorwerpen kans op ongevallen, daarom mogen er zich binnen een straal van 15 m geen andere personen ophouden. Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiële schade! Ook op een afstand van meer dan 15 m kan gevaar niet geheel worden uitgesloten.
Op een correct stationair toerental letten, zodat het snijgarnituur na het loslaten van de gashendel niet meer draait.

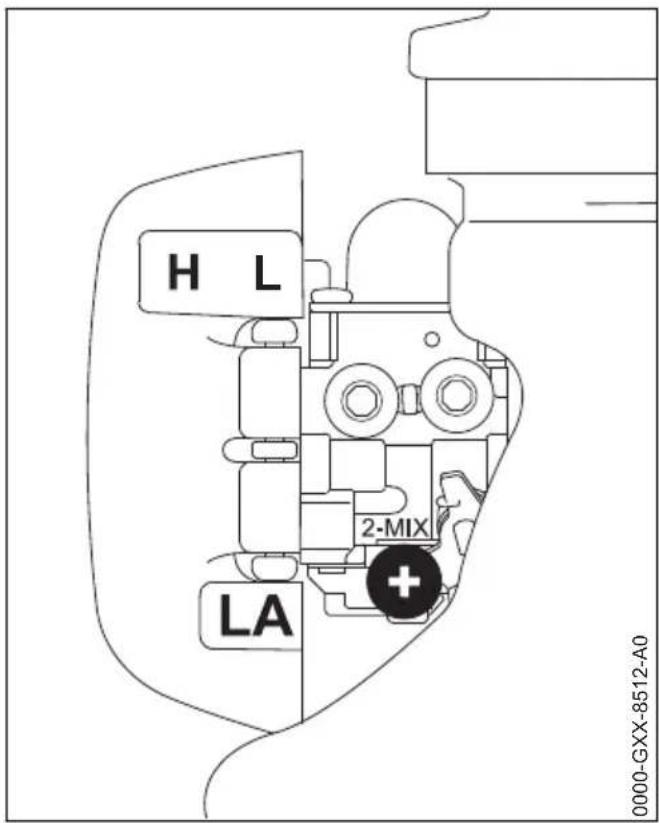

Regelmatig de instelling van het stationair toerental controleren, resp. corrigeren. Als het snijgarnituur bij stationair toerental toch meedraait, het stationair toerental door een geautoriseerde dealer laten repareren. STIHL adviseert de STIHL dealer.
Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. – kans op uitglijden!
Op obstakels letten: boomstronken, wortels – struikelgevaar!
Alleen staand op de grond werken, nooit op onstabiele plaatsen, nooit op een ladder of vanaf een hoogwerker.
Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt – omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn.
Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken!
Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen.
Het motorapparaat produceert giftige uitlaatgassen, zodra de motor draait. Deze gassen kunnen geurloos en onzichtbaar zijn en onverbrande koolwaterstoffen en benzol bevatten. Nooit in afgesloten of slecht geventileerde ruimtes met het motorapparaat werken – ook niet met apparaten voorzien van katalysator.
Bij het werken in greppels, slenken of op plaatsen met weinig ruimte, steeds voor voldoende luchtventilatie zorgen – levensgevaar door vergiftiging!
Bij misselijkheid, hoofdpijn, gezichtsstoornissen (bijv. kleiner wordend blikveld), gehoorverlies, duizeligheid, afnemende concentratie, de werkzaamheden direct onderbreken – deze symptomen kunnen onder andere worden veroorzaakt door een te hoge uitlaatgasconcentratie – kans op ongelukken!
Geluidsoverlast en uitlaatgasemissie zo veel mogelijk beperken – de motor niet onnodig laten draaien, alleen gas geven tijdens het werk.
Niet roken tijdens het gebruik en in de directe omgeving van het motorapparaat – brandgevaar!
Uit het brandstofsysteem kunnen ontvlambare benzinedampen ontsnappen.
Tijdens het werk vrijkomend(e) stof, dampen en rook kunnen schadelijk zijn voor de gezondheid. Bij sterke stof- of rookontwikkeling ademhalingsbescherming dragen.
Als het motorapparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, voor het opnieuw in gebruik nemen beslist controleren of dit in goede staat verkeert – zie ook "Voor het starten".
Vooral op lekkage van het brandstofsysteem en de goede werking van de veiligheidsinrichtingen letten. Motorapparaten die niet meer bedrijfszeker zijn, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.
Niet in de startgasstand werken – het motortoe- rental is bij deze stand van de gashendel niet regelbaar.
Nooit zonder de op het apparaat en het snijgarnituur afgestemde beschermkap werken – kans op letsel door weggeslingerde voorwerpen!
Terrein controleren: vaste voorwerpen – stenen, metalen delen of iets dergelijks kunnen worden weggeslingerd – ook meer dan 15 m – kans op letsel! – En deze kunnen het snijgar-nituur alsmede objecten (zoals bijv. geparkeerde auto's, ruiten) beschadigen (materiële schade).
Bijzonder voorzichtig werken in onoverzichtelijk, dichtbegroeid terrein.
Tijdens het maaien in hoog struikgewas, onder bosjes en heggen: werkhoogte met het snijgarnituur minimaal 15 cm – dieren niet in gevaar brengen.
Voor het achterlaten van het apparaat – motor afzetten.
Het snijgarnituur regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controle- ren:
- Motor uitschakelen, apparaat stevig vasthouden, snijgarnituur tot stilstand laten komen
- Op goede staat en vastzitten controleren, op scheurvorming letten
– Scherpte controleren - Beschadigde of botte snijgarnituren direct vervangen, ook bij zeer kleine haarscheurtjes
Snijgarnituuropname regelmatig ontdoen van gras en struikgewas – verstoppingen in het
gedeelte van het snijgarnituur of de bescherm-kap verwijderen.
Voor het vervangen van het snijgarnituur de motor afzetten – kans op letsel!
De aandrijfkop/het aandrijfmechanisme wordt tijdens het gebruik heet. De aandrijfkop niet aanraken – kans op verbranding!

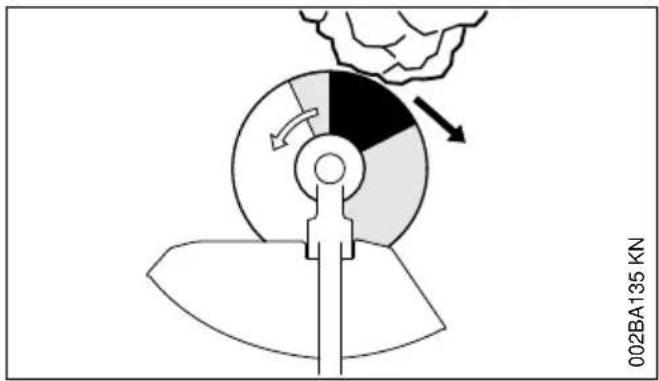

Wanneer een roterend metalen snijgarnituur een steen of ander hard voorwerp raakt, kan er vonkvorming ontstaan die onder bepaalde omstandigheden licht ontvlambare stoffen tot ontbranding kan brengen. Ook droge planten en struikgewas zijn licht ontvlambaar, met name tijdens hete, droge weersomstandigheden. Wanneer er brandgevaar bestaat, metalen snijgarnituur niet gebruiken in de buurt van licht ontvlambare stoffen, droge planten of struiken. Absoluut bij de verantwoordelijke bosbeheerinstantie informeren of er brandgevaar bestaat.

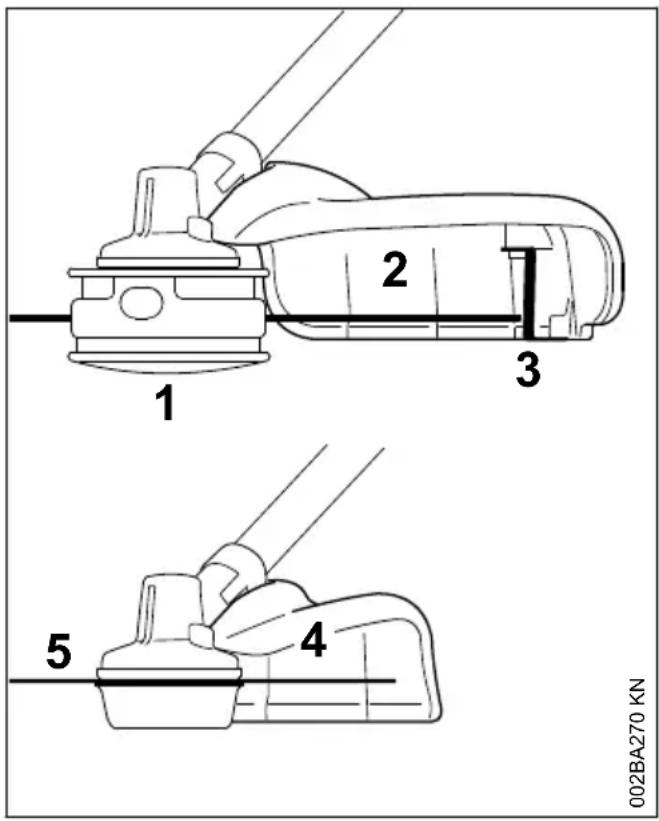

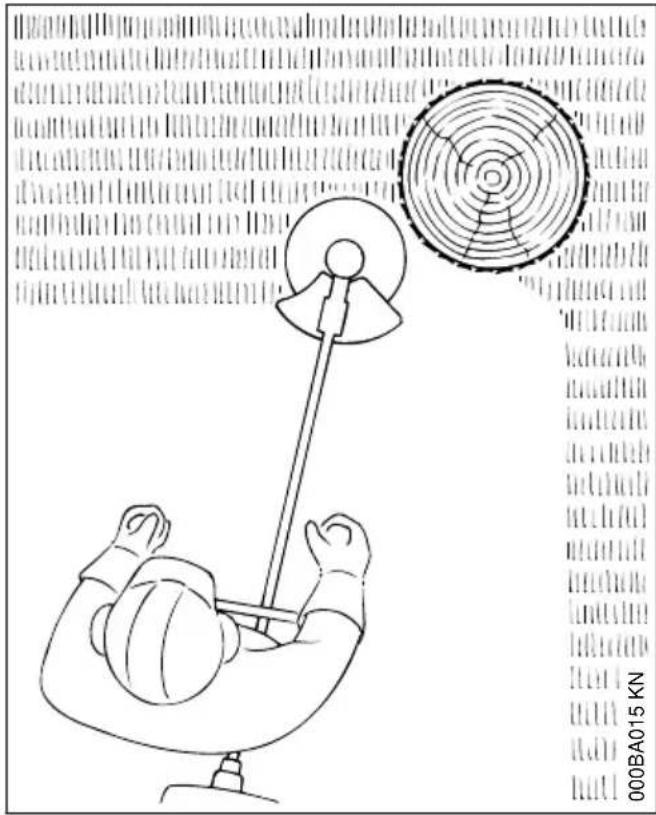

2.8 Gebruik van maaikoppen

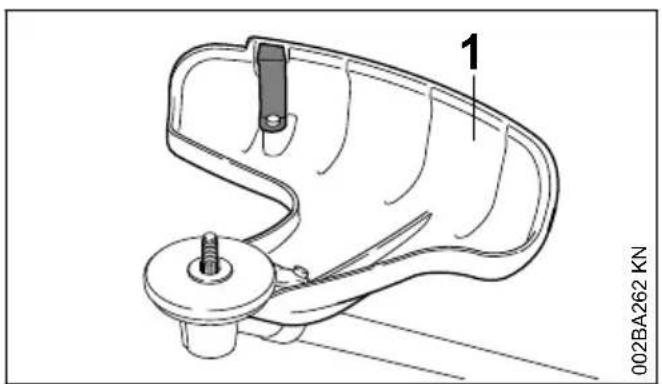

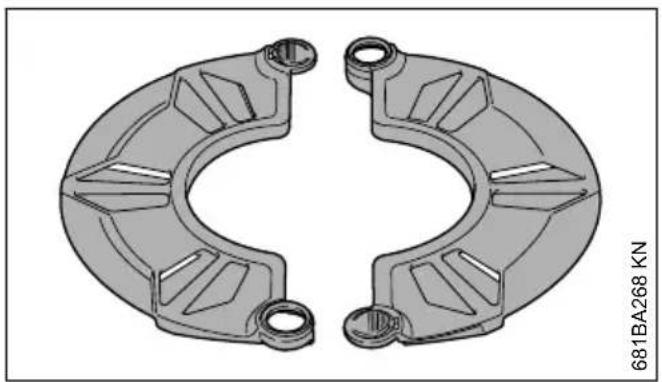

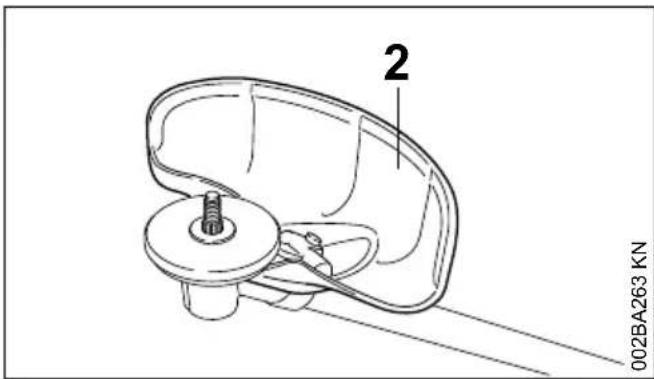

Beschermkap voor snijgarnituur uitbreiden met de aanbouwdelen die in de gebruiksaanwijzing staan vermeld.
Alleen beschermkap met correct gemonteerd mes gebruiken, zodat de maaidraad beperkt blijft tot de toegestane lengte.
Voor het nastellen van de maaidraad bij met de hand nastelbare maaikoppen beslist de motor afzetten – kans op letsel!
Verkeerd gebruik met te lange maaidraden verlaagt het werktoerental van de motor. Dit leidt, door het constant slippen van de koppeling, tot oververhitting en tot beschadiging van belangrijke delen (bijv. koppeling, en delen van de kunststof behuizing) – bijv. door het bij stationair toerental meedraaiende snijgarnituur – kans op letsel!
2.9 Gebruik van metalen snijgarnituren
STIHL adviseert originele STIHL metalen snijgar-nituren te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.
Metalen snijgarnituren draaien zeer snel. Hierbij ontstaan krachten die op het apparaat, het snijgarnituur zelf en op het maaigoed werken.

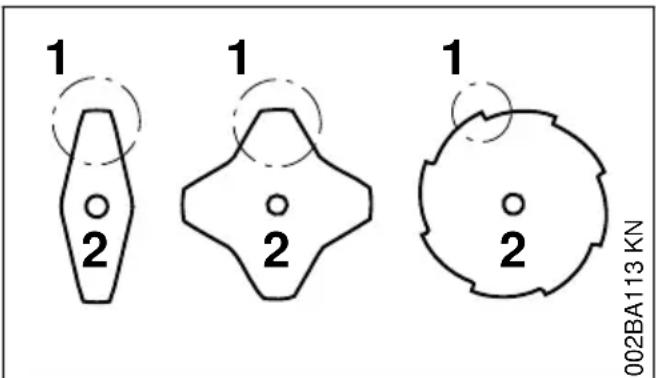

Metalen snijgarnituren moeten regelmatig volgens voorschrift geslepen worden.
Ongelijkmatig geslepen metalen snijgarnituren veroorzaken een onbalans die voor extreme belasting van het apparaat kunnen zorgen – kans op breuk!
Botte of verkeerd geslepen snijkanten kunnen leiden tot een hogere belasting van het metalen snijgarnituur – kans op letsel door gescheurde of gebroken delen!
Metalen snijgarnituur na elk contact met harde voorwerpen (bijv. stenen, rotsblokken, metalen delen) controleren (bijv. op scheurtjes en vervormingen). Bramen en andere zichtbare materiaalopeenhopingen moeten worden verwijderd, omdat zij bij verder gebruik op elk moment los zouden kunnen laten en worden weggeslingerd – kans op letsel!
Beschadigd of ingescheurd snijgarnituur niet meer gebruiken en niet repareren - hetzij door lassen of richten - vormverandering (onbalans).
Deeltjes of brokstukken kunnen loskomen en met hoge snelheid de gebruiker of derden treffen – ernstig letsel!
Om de genoemde gevaren die optreden tijdens het gebruik van een metalen snijgarnituur, te verkleinen, mag het gebruikte metalen snijgarnituur in geen geval een te grote diameter hebben. Het mag niet te zwaar zijn. Het moet gemaakt zijn van materialen van toereikende kwaliteit en een geschikte geometrie (vorm, dikte) hebben.
Een niet door STIHL geproduceerd metalen snijgarnituur mag niet zwaarder, niet dikker zijn, geen andere vorm hebben en qua diameter niet groter zijn dan het grootste, voor dit motorapparaat vrijgegeven metalen STIHL snijgarnituur – kans op letsel!
2.10 Trillingen
Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").
Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.
De gebruiksduur wordt verlengd door:
- Bescherming van de handen (warme handschoenen)
- Rustpauzes
De gebruiksduur wordt verkort door:
- Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
2 Veiligheidsaanwijzingen en werktechniek Nederlands
– Lage buitentemperaturen
- De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig)
Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd.
2.11 Onderhoud en reparaties
Het motorapparaat regelmatig onderhouden.
Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.
Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geautoriseerde dealer.
STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.
Voor reparatie-, onderhouds- en schoonmaakwerkzaamheden altijd de motor afzetten – kans op letsel! – Uitzondering: afstelling carburateur en stationair toerental.
De motor mag, als de bougiesteker is losgetrokken of als de bougie is losgedraaid, alleen met het startmechanisme worden getornd als de combischakelaar/stopschakelaar in stand STOP, resp. 0 staat – brandgevaar door ontstekingsvonken buiten de cilinder.
Het motorapparaat niet in de nabijheid van open vuur onderhouden en opslaan – brandgevaar door de brandstof!
De tankdop regelmatig op lekkage controleren.
Alleen in goede staat verkerende, door STIHL vrijgegeven bougies – zie "Technische gegevens" – monteren.
Bougiekabel controleren (goede isolatie, vaste aansluiting).
Controleer of de uitlaatdemper in een goede staat verkeert.
Niet met een defecte of zonder uitlaatdemper werken – brandgevaar! – Gehoorschade!
De hete uitlaatdemper niet aanraken – gevaar voor brandwonden!
2.12 Symbolen op de beschermkappen
Een pijl op de beschermkap voor het snijgarnituur geeft de draairichting van het snijgarnituur aan.
Enkele van de volgende symbolen zijn aangebracht op de buitenzijde van de beschermkap en verwijzen naar de vrijgegeven combinatie snijgarnituur/beschermkap.
De beschermkap alleen in combinatie met maaikoppen gebruiken – geen metalen snijgarnituren gebruiken.
De beschermkap niet in combinatie met slagmessen en cirkelzaagbladen gebruiken.
De beschermkap niet in combinatie met maaikoppen gebruiken.
De beschermkap alleen in combinatie met grassnijbladen gebruiken.

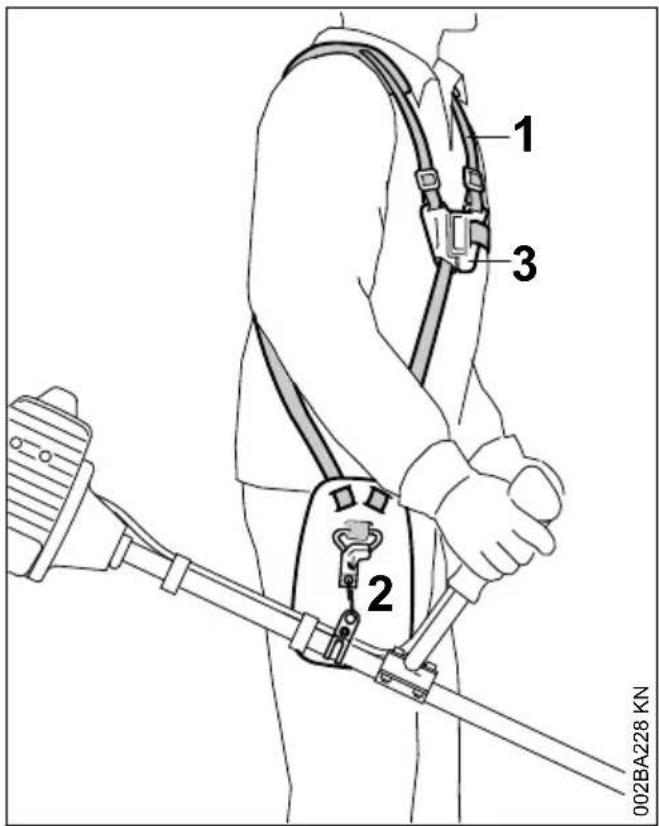

2.13 Draagstel
▶ Draagstel gebruiken
- Het motorapparaat met draaiende motor aan de draagriem vasthaken
Grassnijbladen moeten in combinatie met een draagstel (enkele schouderriem) worden gebruikt!
2.14 Maaikop met maaidraad
Voor soepel 'maaigedrag' – voor nauwkeurig maaien, zelfs van onregelmatige grasranden rondom bomen, heiningpalen etc. – geringe beschadiging van de boomschors.
Tot de leveringsomvang van de maaikop behoort een bijlage. De maaikop alleen volgens de gegevens in de bijlage uitrusten met maaidraden.
WAARSCHUWING
De maaidraden niet vervangen door metaaldraad of andere soorten draden – kans op letsel!

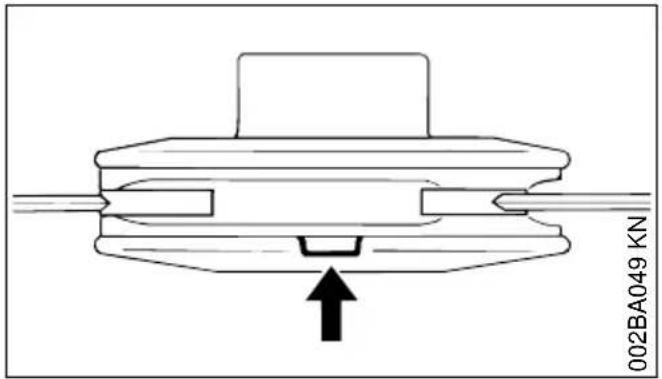

2.15 Maaikop met kunststof messen – STIHL PolyCut
Voor het maaien van niet-afgezette grasvelden (zonder palen, omheiningen, bomen en vergelijkbare obstakels).
Op de slijtage-indicatoren letten!
Als van de maaikop PolyCut een van de markeringen aan de onderzijde is doorgebroken (pijl): de maaikop niet meer gebruiken en vervangen door een nieuwe! Kans op letsel door contact met de weggeslingerde gereedschapdelen!
Beslist de onderhoudsvoorschriften voor de maaikop PolyCut in acht nemen!
In plaats van met kunststof messen kan de maai-kop PolyCut ook worden uitgerust met maaidra-den.
Tot de leveringsomvang van de maaikop behoren de bijlagen. De maaikop alleen volgens de gegevens in de bijlagen uitrusten met kunststof messen of maaidraden.
WAARSCHUWING
In plaats van de maaidraad geen metaaldraad of ander draad gebruiken – kans op letsel!
2.16 Kans op terugslag bij metalen snijgarnituren
WAARSCHUWING
Bij gebruik van metalen snijgarnituren bestaat de kans op terugslag als het snijgarnituur een vast obstakel (boomstam, tak, boomstronk, steen of iets dergelijks) raakt. Het apparaat wordt hierbij teruggeslingerd – tegen de draairichting van het snijgarnituur in.
2 Veiligheidsaanwijzingen en werktechniek Nederlands
2.17 Grassnijblad


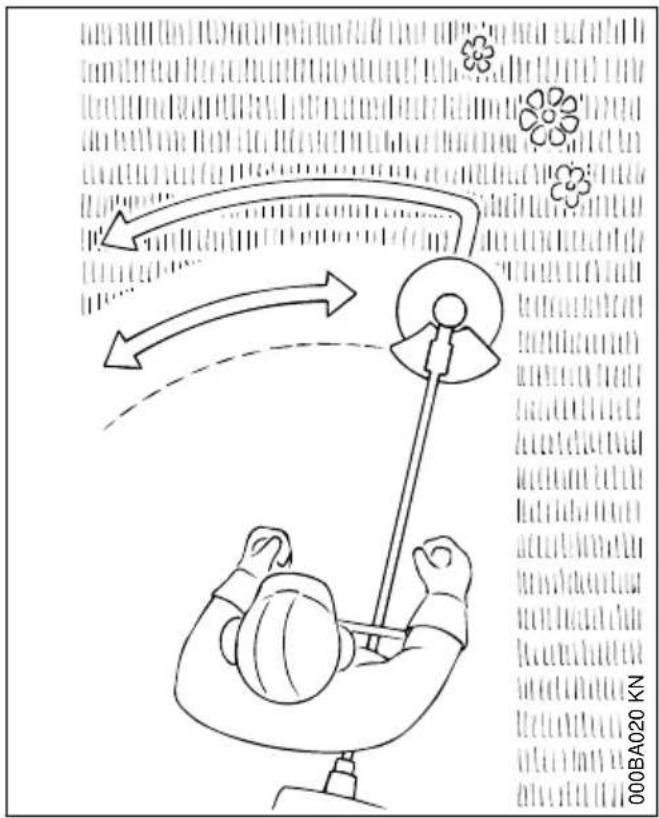

000BA020 KNAlleen voor gras en onkruid – met het apparaat net als met een zeis werken.
Bij onjuist gebruik kan het grassnijblad worden beschadigd – kans op letsel door weggeslingerde onderdelen!
Het grassnijblad, als het merkbaar bot is geworden volgens voorschrift slijpen.
3 Vrijgegeven combinaties van zaaggarnituur, beschermkap/aanslag, handgreep en draagstel
Snijgarnituur Beschermkap Handgreep Draagstel
Afhankelijk van het snijgarnituur de juiste combinatie uit de tabel kiezen!
WAARSCHUWING
Om veiligheidsredenen mogen alleen snijgarnitu- ren, beschermkappen, grepen en draagstellen uit dezelfde tabelregel worden gecombineerd. Andere combinaties zijn niet toegestaan – kans op ongelukken!
3.2 Snijgarnituren
3.2.1 Maaikoppen
1 STIHL SuperCut 20-2
2 STIHL AutoCut C 25-2
Cirkelzaagbladen van een ander materiaal dan metaal zijn niet toegestaan.
3.3 Beschermkappen
11 Beschermkap voor maaikoppen
12 Beschermkap voor metalen snijgarnituren
3.4 Handgrepen
13 Beugelhandgreep
14 Beugelhandgreep met
15 Beugel (loopbegrenzer)
16 Dubbele handgreep
3.5 Draagstel
17 Enkele schouderriem kan worden gebruikt
18 Enkele schouderriem moet worden gebruikt
19 Dubbele schouderriem kan worden gebruikt
4 Dubbele handgreep monteren Nederlands
4 Dubbele handgreep monte- ren
4.1 Draagbeugel monteren
- Draagbeugel (4) in de draagbeugelsteun leggen - daarbij moet de rubberen handgreep (5) zich links bevinden (blikrichting van motor naar draagbeugel)
- Klembeugel (6) op de draagbeugelsteun plaatsen
▶ Bouten (7) door de boringen van de onderdelen steken en tot aan de aanslag in de klembeugel (6) draaien
▶ Draagbeugel uitlijnen en bouten vastdraaien
4.2 Bedieningshandgreep monte-
ren
▶ Bout (8) met de combisleutel of de haakse schroevendraaier losdraaien - de moer (9) blijft in de bedieningshandgreep (10)
- De bedieningshandgreep met de gashendel (11) naar de aandrijfkop gericht zover op de draagbeugel (4) schuiven tot de boringen (12) in lijn liggen
▶ Bout (8) indraaien en vastdraaien
De gaskabel niet knikken of in een scherpe bocht leggen – de gashendel moet goed gangbaar zijn!
▶ Gaskabelhouder (14) samendrukken. De gaskabelhouder (14) klikt hoorbaar vast
5 Beugelhandgreep monte- ren
5.1 Beugelhandgreep met beugel monteren
Klem (3) in de beugelhandgreep (4) plaatsen en samen op de steel/maaiboom (5) aanbren-gen
▶ Klem (6) aanbrengen
- Beugel (2) aanbrengen – op de montagestand letten!
▶ Boringen met elkaar in lijn brengen
- Bouten (7) in de boringen steken – en in de beugel draaien tot ze aanliggen
▶ Verder bij "Beugelhandgreep bevestigen"
5.2 Beugelhandgreep zonder beugel monteren
▶ Klem (6) aanbrengen
▶ Boringen met elkaar in lijn brengen - Ring (8) op de bout (7) plaatsen en deze weer in de boring steken, hierop de vierkante moer (1) draaien – tot deze aanligt
▶ Verder bij "Beugelhandgreep bevestigen"
5.3 Beugelhandgreep bevestigen
Advies: afstand (A) ca. 20 cm (8 inch)
- De beugelhandgreep in de gewenste stand schuiven
▶ Beugelhandgreep (4) uitlijnen - De bouten zo vast aandraaien, dat de beugel-handgreep niet meer om de steel/maaiboom kan worden verdraaid – als er geen beugel is gemonteerd: indien nodig de moeren borgen
De huls (9) is, afhankelijk van de exportuitvoering gemonteerd en moet tussen de beugelhandgreep en de bedieningshandgreep liggen.
6 Draagoog monteren
6.1 Metalen uitvoering
Het draagoog wordt met het apparaat meegeleverd of is als speciaal toebehoren leverbaar.


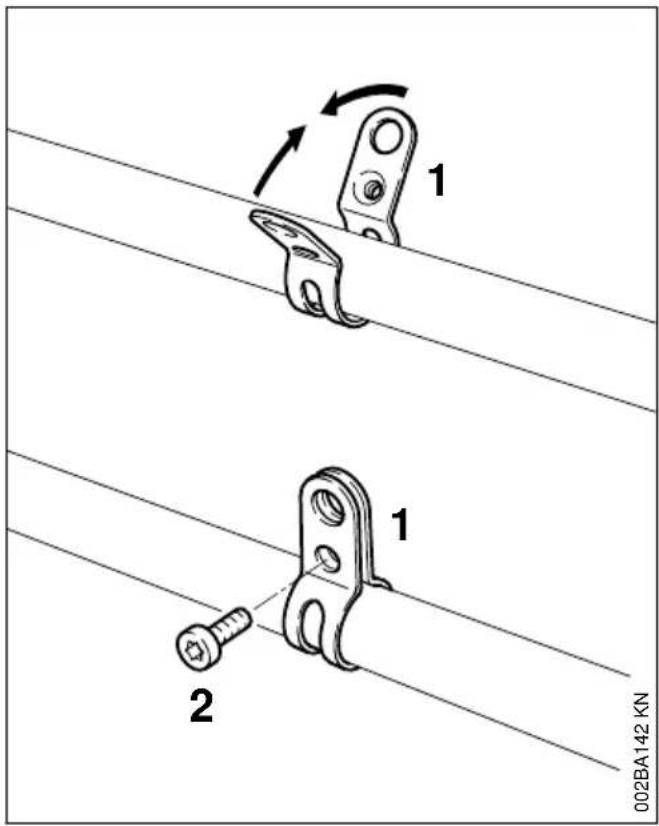

1 1 2 002BA142 KNStand van het draagoog: zie "Belangrijke componenten".
- Klem (1) met de schroefdraad, naar links gericht op de steel/maaiboom plaatsen (gebruikerszijde)
- Lippen van de klem samendrukken en samengedrukt houden
▶ Bout (2) M6x14 in de boring draaien
▶ Draagoog uitlijnen
▶ Bout vastdraaien
6.2 Kunststof uitvoering
- Draagoog (1) op de steel/maaiboom plaatsen en over de steel/maaiboom drukken
- M5-moer in de zeskantopname van het draag-oog aanbrengen
▶ Bout M5x14 aanbrengen
▶ Draagoog uitlijnen
▶ Bout vastdraaien
7 Beschermkappen monte- ren
7.1 De juiste beschermkap monteren
WAARSCHUWING
De beschermkap (1) is alleen vrijgegeven voor maaikoppen, daarom moet voor de montage van een maaikop ook de beschermkap (1) worden gemonteerd.
WAARSCHUWING
De beschermkap (2) is alleen vrijgegeven voor grassnijbladen, daarom moet voor de montage van een grassnijblad ook de beschermkap (2) worden gemonteerd.
De beschermkappen (1) en (2) worden op dezelfde wijze op de aandrijfkop bevestigd.


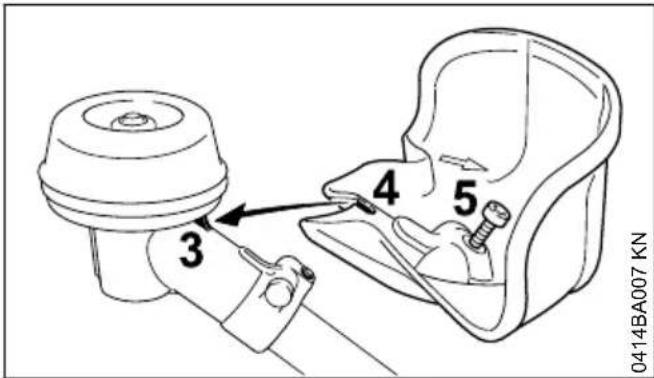

3 4 5 0414BA007 KN- De beschermkap op de aandrijfkop plaatsen, hierbij de nok (3) op de aandrijfkop in de uitsparing (4) van de beschermkap schuiven
▶ Bout (5) aanbrengen en vastdraaien
Bij enkele uitvoeringen wordt de bout M5x14 los meegeleverd met de beschermkap.
8 Snijgarnituur monteren
8.1 Motorapparaat neerleggen
▶ Motor afzetten
- Het motorapparaat zo neerleggen dat de koppeling voor het snijgarnituur naar boven is gericht
8.2 Snijgarnituur monteren
WAARSCHUWING
Een bij het snijgarnituur passende beschermkap gebruiken – zie "Beschermkap monteren".
8.3 Maaikop met schroefdraadaansluiting monteren
De bijlage voor de maaikop goed bewaren.
▶ Drukschotel (2) aanbrengen
Nederlands 8 Snijgarnituur monteren
- De maaikop linksom tot aan de aanslag op de as (1) schroeven
- Haakse schroevendraaier (3) tot aan de aanslag in de boring van de aandrijfkop schuiven – voorzichtig
▶ op het snijgarnituur drukken en deze verdraaien tot de haakse schroevendraaier in de boring valt en de as wordt geblokkeerd
▶ Maaikop vastdraaien
LET OP
Het gereedschap voor het blokkeren van de as weer lostrekken.
8.4 Maaikop verwijderen
▶ As met haakse schroevendraaier blokkeren
▶ De maaikop rechtsom draaien
8.5 Metalen snijgarnituur monteren
WAARSCHUWING
Veiligheidshandschoenen aantrekken – kans op letsel door de scherpe snijkanten.
Altijd slechts één metalen snijgarnituur monteren!
Snijgarnituur op de juiste wijze aanbrengen
Bij de grassnijbladen (1) en (2) kunnen de snijkanten in een willekeurige richting wijzen – deze snijgarnituren regelmatig omkeren om eenzijdige slijtage te voorkomen.
Bij het grassnijblad (3) moeten de snijkanten naar rechts zijn gericht.
WAARSCHUWING
Op de pijl voor de draairichting aan de binnenzijde van de beschermkap letten.


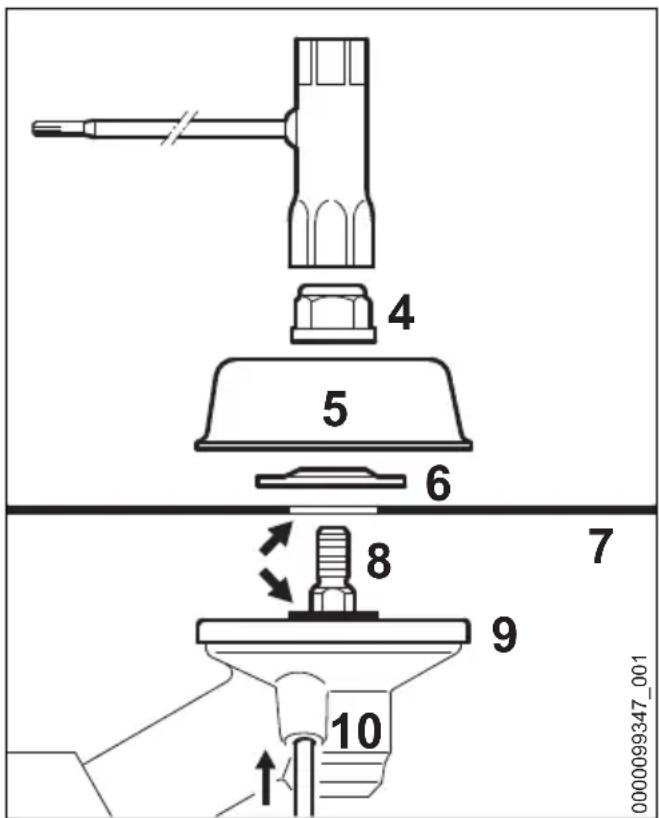

4 5 6 8 7 9 10 000009347_001▶ Drukschotel (9) aanbrengen
▶ Snijgarnituur (7) op de drukschotel (9) plaatsen
WAARSCHUWING
De kraag (pijl) moet in de boring van het snijgar-nituur vallen.
Snijgarnituur bevestigen
- Drukring (6) aanbrengen – bolle zijde naar boven gericht
▶ Draaischotel (5) aanbrengen - Haakse schroevendraaier (10) tot aan de aanslag in de boring van de aandrijfkop schuiven – voorzichtig
▶ op de as (8), moer (4) of het snijgarnituur drukken en deze verdraaien tot de haakse schroevendraaier in de boring valt en de as wordt geblokkeerd
▶ Moer (4) met behulp van de combisleutel linksom op de as draaien en vastdraaien
WAARSCHUWING
Een moer die gemakkelijk op de schroefdraad kan worden geschroefd, vervangen.
LET OP
Het gereedschap voor het blokkeren van de as weer lostrekken.
8.6 Metalen snijgarnituur demonteren
WAARSCHUWING
Veiligheidshandschoenen aantrekken – kans op letsel door de scherpe snijkanten.
▶ As met haakse schroevendraaier blokkeren
▶ De moer rechtsom losdraaien
- Het snijgarnituur en de bevestigingsonderde-
len hiervan van de aandrijfkop/het aandrijfme-
chanisme trekken – hierbij de drukschotel (9)
niet wegnemen
9 Brandstof
De motor draait op een brandstofmengsel van benzine en motorolie.
WAARSCHUWING
Direct huidcontact met benzine en het inademen van benzinedampen voorkomen.
9.1 STIHL MotoMix
STIHL adviseert het gebruik van STIHL MotoMix. Dit kant-en-klare brandstofmengsel bevat geen benzol, is loodvrij, kenmerkt zich door een hoog octaangetal en biedt altijd de juiste mengverhouding.
STIHL MotoMix is voor de langst mogelijke levensduur van de motor gemengd met STIHL tweetaktmotorolie HP Ultra.
MotoMix is niet in alle exportlanden leverbaar.
9.2 Brandstof mengen
LET OP
Brandstoffen die niet geschikt zijn of met een afwijkende mengverhouding kunnen leiden tot ernstige schade aan de motor. Benzine of motorolie van een mindere kwaliteit kunnen de motor, keerringen, leidingen en benzinetank beschadi-gen.
9.2.1 Benzine
Alleen benzine van een gerenommeerd merk met een octaangetal van minimaal 90 RON tanken – loodvrij of loodhoudend.
Benzine met een alcoholpercentage van meer dan 10% kan bij motoren met handmatig instelbare carburateurs storingen veroorzaken, daarom mag deze benzine voor deze motoren niet worden gebruikt.
Motoren met M-Tronic leveren met benzine met een alcoholpercentage tot 25% (E25) het volle motorvermogen.
9.2.2 Motorolie
Als brandstof zelf wordt gemengd mag alleen een STIHL tweetaktmotorolie of een andere hoogwaardige motorolie van de klasse JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-L-EGD worden gebruikt.
STIHL schrijft de tweetaktmotorolie STIHL HP Ultra of een gelijkwaardige hoogwaardige motorolie voor om de emissiegrenswaarden gedurende de machinelevensduur te kunnen waarborgen.
9.2.3 Mengverhouding
Bij STIHL tweetaktmotorolie 1:50; 1:50 = 1 deel olie + 50 delen benzine
9.2.4 Voorbeelden
Hoeveelheid ben- STIHL tweetakt- zine olie 1:50
Liter Liter (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
In een voor benzine vrijgegeven jerrycan eerst motorolie bijvullen en vervolgens benzine en goed mengen
Nederlands 10 Tanken
9.3 Brandstofmengsel opslaan
Benzine alleen bewaren in voor benzine vrijge- geven jerrycans op een veilige, droge en koele plaats, beschermd tegen licht en zonnestralen.
Het brandstofmengsel veroudert – alleen de hoeveelheid die nodig is voor enkele weken mengen. Het brandstofmengsel niet langer dan 30 dagen bewaren. Door de inwerking van licht, zon, lage of hoge temperaturen kan het brandstofmengsel sneller onbruikbaar worden.
STIHL MotoMix kan echter tot zo'n 2 jaar probleemloos worden bewaard.
▶ De jerrycan met brandstofmengsel voor het tanken goed schudden
WAARSCHUWING
In de jerrycan kan zich druk opbouwen – de dop voorzichtig losdraaien.
- De benzinetank en de jerrycan regelmatig grondig reinigen
De restbrandstof en de voor de reiniging gebruikte vloeistof volgens voorschrift en milieu-bewust opslaan en afvoeren!
10 Tanken
- Het apparaat zo plaatsen, dat de tankdop naar boven is gericht
▶ Tankdop opendraaien
Bij het tanken geen benzine morsen en de tank niet tot aan de rand vullen. STIHL adviseert het STIHL vulsysteem (speciaal toebehoren).
WAARSCHUWING
Na het tanken de tankdop met de hand zo stevig mogelijk vastdraaien.
11 Draagstel omdoen
Type en uitvoering van het draagstel zijn afhankelijk van het exportland.
Gebruik van het draagstel – zie "Vrijgegeven combinaties van snijgarnituur, beschermkap, handgreep, draagstel".
11.1 Enkele schouderriem


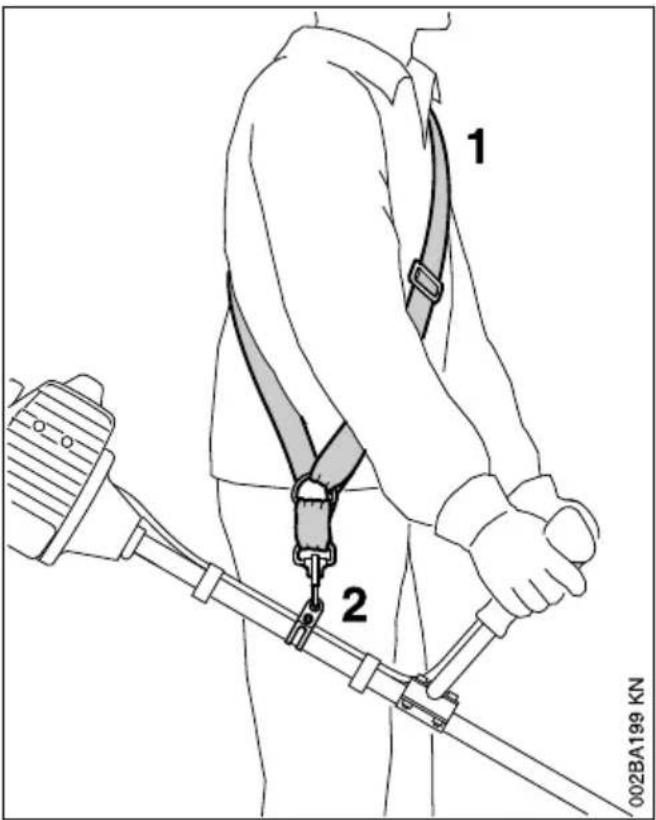

1 2 002BA199 KN▶ Enkele schouderriem (1) omdoen
- De riemlengte zo afstellen dat de karabijn-haak (2) ongeveer een handbreedte onder de rechterheup ligt
▶ Apparaat uitbalanceren
12 Apparaat uitbalanceren Nederlands
11.2 Dubbele schouderriem
- Riemlengte afstellen – de karabijnhaak (2) moet bij een vastgehaakt motorapparaat circa een handbreedte onder de rechterheup liggen
- Apparaat uitbalanceren – zie "Apparaat uitbalanceren"
12 Apparaat uitbalanceren
Type en uitvoering van het draagstel en de karabijnhaak zijn afhankelijk van het exportland.
Bij apparaten met beugelhandgreep is het draagoog in de bedieningshandgreep geïntegreerd, zie "Belangrijke componenten". Apparaten met beugelhandgreep hoeven niet te worden uitgebalanceerd.
12.1 Het apparaat vasthaken aan het draagstel


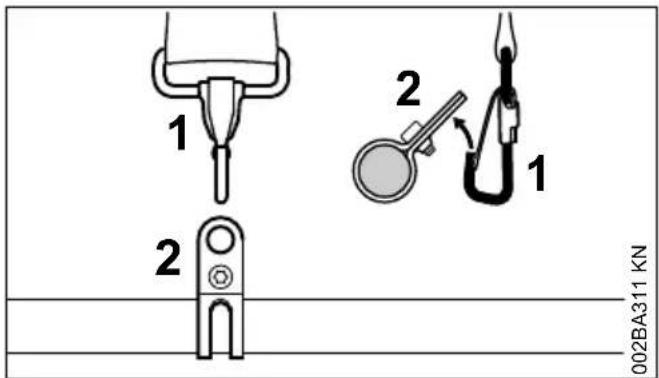

1 2 2 1 002BA311 KN- Karabijnhaak (1) in het draagoog (2) op de steel vasthaken


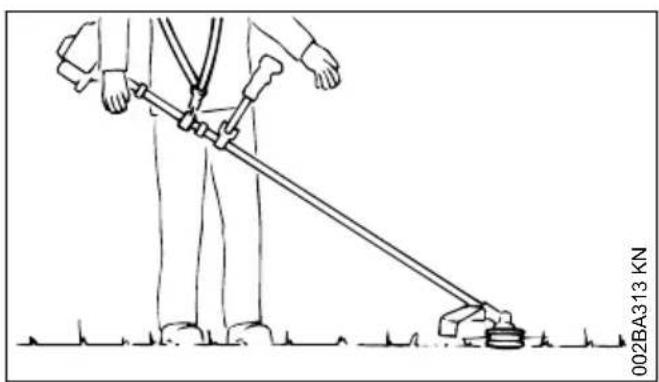

12.2 Pendelstand
- Maaikoppen en grassnijbladen moeten net de grond raken
Voor het bereiken van de pendelstand de volgende handelingen uitvoeren:
- Het draagoog verschuiven – de bout handvast draaien – het apparaat laten uitpendelen – de pendelstanden controleren
Als de juiste pendelstand is bereikt:
- De bout van het draagoog vastdraaien
12.3 Het apparaat bij het draagstel loshaken
13 Motor starten/afzetten
13.1 Uitvoering met dubbele hand- greep
13.1.1 Bedieningselementen


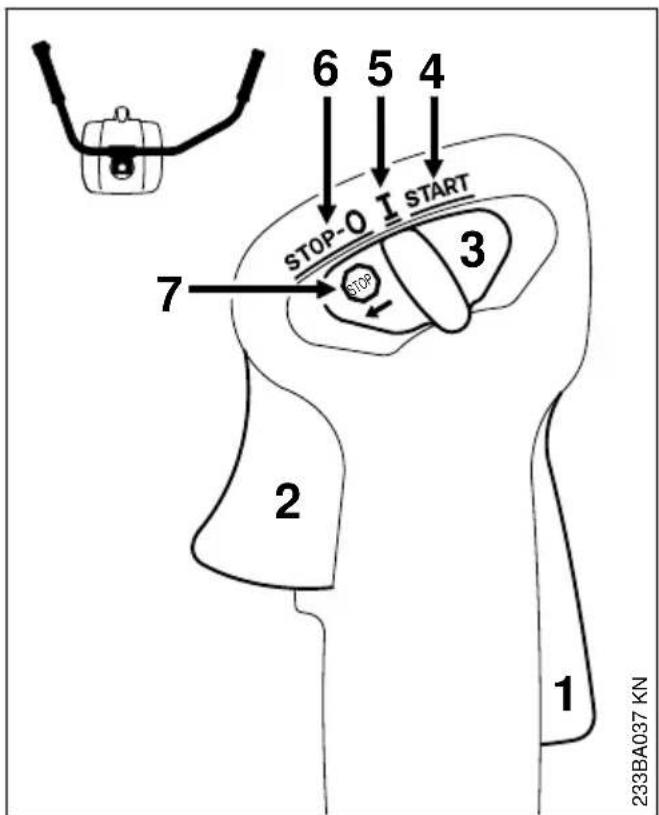

6 5 4 STOP-0 I START 3 7 2 1 233BA037 KN1 Gashendelblokkering
2 Gashendel
3 Combischuif
13.1.2 Standen van de combischuif
4 START – starten – de ontsteking is ingeschakeld – de motor kan aanslaan
5 I – werkstand – de motor draait of kan aan-
slaan
6 STOP-0 – motor uit – de ontsteking is uitgeschakeld
13.1.3 Symbool op combischuif
7 - stopteken en pijl - voor het afzetten van de motor de combischuif in de richting van de pijl (in) in stand STOP-0 schuiven
13.1.4 Starten
▶ Na elkaar de gashendelblokkering en de gas-hendel indrukken
▶ De beide hendels ingedrukt houden
- Combischuif in stand START schuiven en eveneens in deze stand houden
▶ Na elkaar de gashendel, combischuif en gas-hendelblokkering loslaten = startgasstand
▶ Verder bij "Alle uitvoeringen"
13.2 Uitvoering met beugelhand- greep
13.2.1 Bedieningselementen


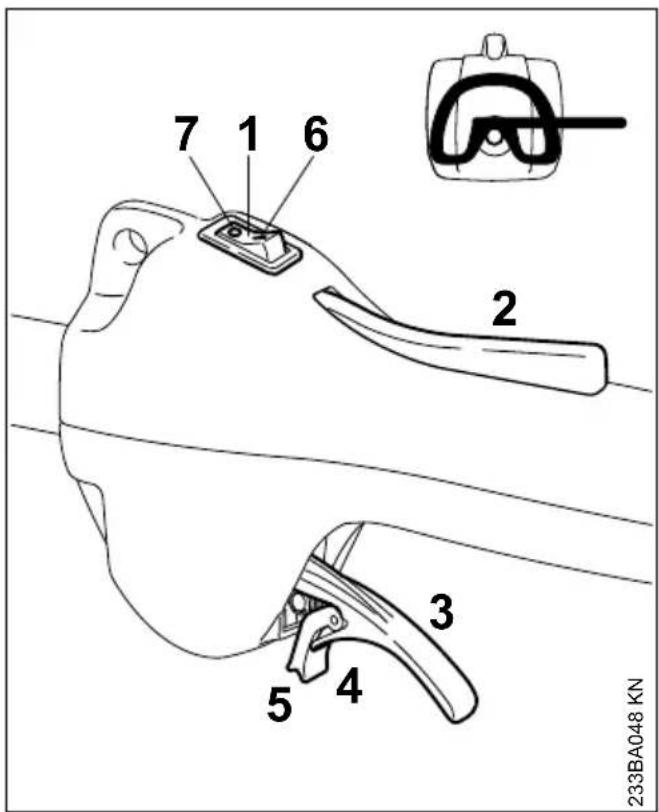

7 1 6 2 3 5 4 233BA048 KN13 Motor starten/afzetten Nederlands
1 Stopschakelaar
2 Gashendelblokkering
3 Gashendel
4 Verende tong van de gashendel
5 Arrêtering
Standen van de stopschakelaar
6 I – werkstand – de motor draait of kan aan-
slaan
70 - stop - motor uit - de ontsteking is uitgeschakeld
13.2.2 Starten
- Stopschakelaar in stand I plaatsen
- Gashendelblokkering indrukken en ingedrukt houden

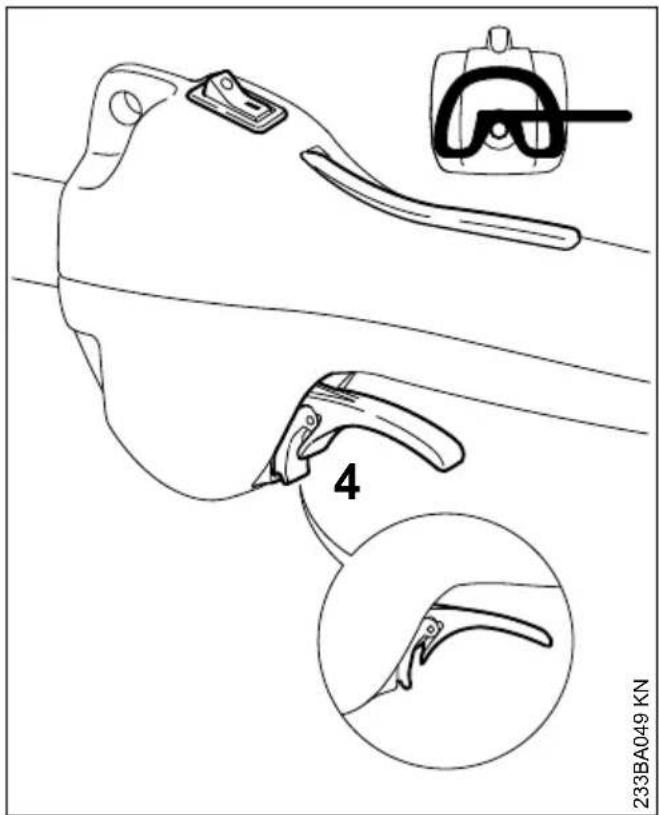

- De gashendel doordrukken tot de arrêtering van de tong (4) op het huis vastklikt
▶ Vervolgens de gashendel, tong en gashendelblokkering loslaten = startgasstand
▶ Verder bij "Alle uitvoeringen"
13.3 Alle uitvoeringen


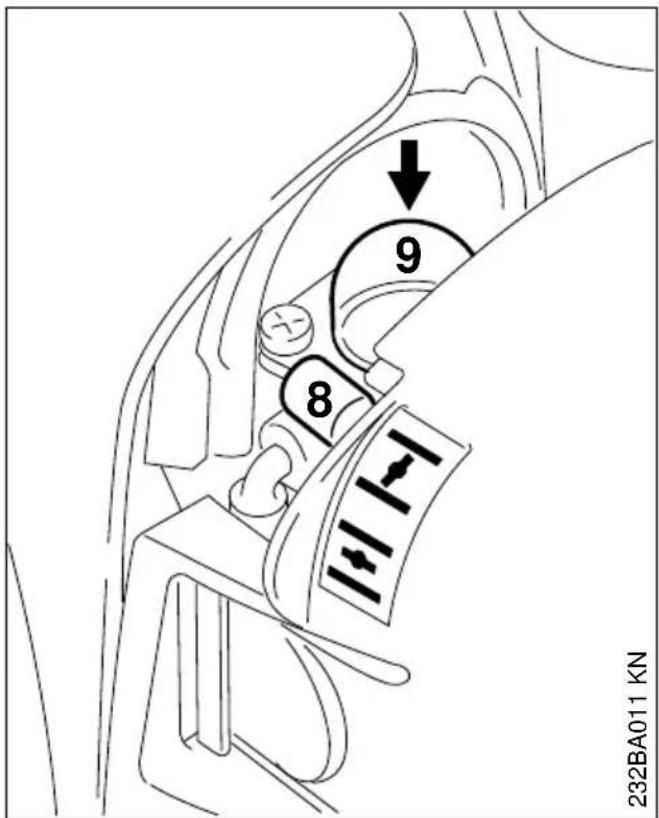

232BA011 KN▶ Chokehendel (8) instellen
bij koude motor bij warme motor – ook als de motor reeds heeft gedraaid, maar nog koud is
- Balg (9) van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld
13.3.1 Starten
- Het apparaat zo op de grond plaatsen dat het niet kan omvallen: de steun op de motor en de beschermkap voor het snijgarnituur vormen de ondersteuning
- Indien gemonteerd: de transportbeschermkap op het snijgarnituur verwijderen
Het snijgarnituur mag noch de grond noch enig ander voorwerp raken – kans op ongevallen!
- Een veilige houding aannemen – mogelijkheden: staand, gebukt of knielend
- Het apparaat met de linkerhand stevig op de grond drukken – hierbij noch de gashendel, de gashendelblokkering, noch de stopschakelaar aanraken
LET OP
De voet of de knie niet op de steel/maaiboom plaatsen!
13.3.2 Uitvoering zonder ErgoStart - De starchandgreep langzaam tot aan de eerst voelbare aanslag uittrekken en vervolgens snel en krachtig doortrekken
LET OP
Het koord niet tot aan het koorduiteinde uit de boring trekken – kans op breuk!
13.3.3 Uitvoering met ErgoStart
▶ De starchandgreep langzaam tot aan de eerst voelbare aanslag uittrekken en vervolgens langzaam en gelijkmatig doortrekken
LET OP
Het koord niet tot aan het koorduiteinde uit de boring trekken – kans op breuk!
13.3.4 Beide uitvoeringen
- De starchandgreep niet terug laten schieten – maar laten vieren zodat het startkoord correct kan worden opgerold
▶ Verder starten
13.3.5 Na de eerste ontsteking
▶ Verder starten
13.3.6 Zodra de motor draait
Uitvoering met dubbele handgreep
- De gashendel even aantippen – de motor gaat stationair draaien
Uitvoering met beugelhandgreep
- De gashendel zover indrukken tot de tong uit de vergrendeling springt – de motor gaat stationair draaien
Het apparaat is klaar voor gebruik.
WAARSCHUWING
Bij een correct afgestelde carburateur mag het snijgarnituur bij stationair toerental niet meedraaien!
13.4 Motor afzetten
- De combischuif in de richting van de pijl (←) in stand STOP-0, resp. de stopschakelaar in stand STOP/0 plaatsen
13.5 Als de motor niet aanslaat
Chokeknop
Als na de eerste ontsteking de chokeknop niet op tijd in stand ≡ werd geplaatst, is de motor verzopen.
▶ Chokeknop in stand ≡ plaatsen
- De combischuif, de gashendelblokkering en de gashendel in de startgasstand plaatsen
- De motor starten – hiertoe het startkoord krachtig uittrekken – 10 tot 20 keer uittrekken kan nodig zijn
13.5.1 Als de motor desondanks niet aan- slaat
- Combischuif, resp. stopschakelaar in stand STOP/0 plaatsen
▶ Bougie uitbouwen – zie "Bougie"
▶ Bougie droogwrijven - Het startkoord meerdere malen uittrekken – om de verbrandingskamer te ventileren
▶ Bougie weer monteren – zie "Bougie" - Combischuif, resp. stopschakelaar in stand I / I plaatsen
- Chokeknop in stand ≡ plaatsen – ook bij koude motor
▶ De motor opnieuw starten
13.5.2 Alle benzine werd verbruikt
- Na het tanken de balg van de hand-benzine-pomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld
- De chokeknop afhankelijk van de motortemperatuur instellen
▶ Motor opnieuw starten
14 Apparaat vervoeren
14.1 Transportbeschermkap gebruiken
Het type transportbeschermkap is afhankelijk van het type metalen snijgarnituur dat behoort tot de leveringsomvang van het motorapparaat.
Transportbeschermkappen zijn ook als speciaal toebehoren leverbaar.
14.1.1 Grassnijbladen 230 mm
15 Gebruiksvoorschriften
15.1 Gedurende de eerste bedrijfsuren
Het nieuwe apparaat tot aan de derde tankvulling niet onbelast met hoge toerentallen laten draaien, om te voorkomen dat er tijdens de inloopfase extra belasting optreedt. Gedurende de inloopfase moeten de bewegende delen op elkaar inlopen – in de motor heerst een verhoogde wrijvingsweerstand. De motor levert zijn maximale vermogen pas na 5 tot 15 tankvullingen.
15.2 Tijdens de werkzaamheden
De motor nog even stationair laten draaien als hij voordien lange tijd onder vollast heeft gedraaid, tot de meeste warmte door de koelluchtstroom is afgevoerd. Dit om te voorkomen dat de componenten op de motor (ontstekingssysteem, carburateur) door warmteophoping te zwaar worden belast.
15.3 Na het werk
Als het werk even wordt onderbroken: de motor laten afkoelen. Het apparaat met lege benzine-tank op een droge plaats, niet in de buurt van ontstekingsbronnen, opbergen tot het moment dat het apparaat weer wordt gebruikt. Bij langdurige stilstand – zie "Apparaat opslaan".
16 Luchtfilter reinigen
16.1 Als het motorvermogen merkbaar afneemt


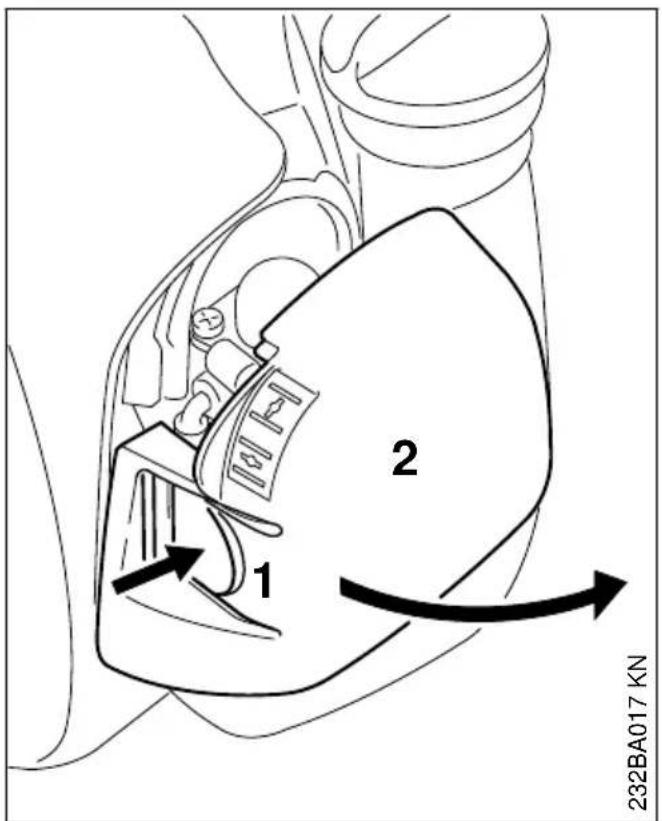

2 1 232BA017 KN▶ Chokeknop in stand ⏻ plaatsen
▶ Lip (1) indrukken en het filterdeksel (2) weg-kantelen
- Het grove vuil rondom het filter verwijderen
- Vilten filter (3) uit het filterhuis (4) nemen en vervangen – als noodoplossing uitkloppen of uitblazen – niet wassen
▶ Beschadigde onderdelen vervangen - Vilten filter (3) in het filterhuis (4) plaatsen
- Het filterdeksel sluiten en vastklikken
De carburateur is af fabriek zo afgesteld dat de motor onder alle bedrijfsomstandigheden wordt voorzien van een optimaal benzine-luchtmengsel.
17.1 Stationair toerental instellen
17.1.1 Motor slaat bij stationair toerental af
- Aanslagschroef stationair toerental (LA) langzaam rechtsom draaien, tot de motor gelijkmatig draait – het snijgarnituur mag niet meedraaien
17.1.2 Het snijgarnituur draait bij stationair toerental mee
▶ Aanslagschroef stationair toerental (LA) linksom draaien, tot het snijgarnituur stil blijft staan, vervolgens ca. 1/2 tot 1 slag in dezelfde richting verder draaien
WAARSCHUWING
Als het snijgarnituur na de uitgevoerde afstelling bij stationair toerental niet stil blijft staan, het apparaat door een geautoriseerde dealer laten repareren.
18 Bougie
- Bij onvoldoende motorvermogen, slecht starten of onregelmatig stationair toerental eerst de bougie controleren.
- Na ca. 100 bedrijfsuren de bougie vervangen – bij sterk ingebrande elektroden reeds eerder – alleen door STIHL vrijgegeven, ontstoorde bougies gebruiken – zie "Technische gegevens"
18.1 Bougie uitbouwen
▶ Stopschakelaar in stand 0 plaatsen
▶ De bougie losdraaien
18.2 Bougie controleren
- Elektrodeafstand (A) controleren en zo nodig afstellen, waarde voor elektrodeafstand – zie "Technische gegevens"
▶ Oorzaken van de vervuiling van de bougie opheffen
Mogelijke oorzaken zijn:
- Te veel motorolie in de benzine
- Vervuild luchtfilter
– Ongunstige bedrijfsomstandigheden
WAARSCHUWING
Bij een niet vastgedraaide of ontbrekende aan- sluitmoer (1) kunnen vonken worden gevormd. Als in een licht brandbare of explosieve omge- ving wordt gewerkt, kunnen brand of explosions ontstaan. Personen kunnen ernstig letsel oplo- pen of er kan materiële schade ontstaan.
- Ontstoorde bougies met een vaste aansluitmoer monteren
18.3 Bougie monteren
▶ Bougie in de boring schroeven en de bougies- teker hierop vastdrukken
19 Motorkarakteristiek
Als ondanks het gereinigde luchtfilter en de correcte carburateurafstelling de motorkarakteristiek niet optimaal is, kan dit ook te wijten zijn aan de uitlaatdemper.
De uitlaatdemper bij de geautoriseerde dealer op vervuiling (koolaanslag) laten controleren!
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren.
20 Apparaat opslaan
Bij buitengebruikstelling vanaf ca. 3 maanden
- De benzinetank op een goed geventileerde plaats aftappen en reinigen
- De brandstof volgens de voorschriften en milieuwetgeving opslaan
▶ De motor laten draaien tot hij uit zichzelf afslaat, als dit wordt nagelaten kunnen de carburateurmembranen vastplakken!
▶ Snijgarnituur demonteren, schoonmaken en controleren. Metalen snijgarnituren insmeren met conserveringsolie. - Het apparaat goed schoonmaken, vooral de cilinderribben en het luchtfilter!
- Het apparaat op een droge en veilige plaats opbergen – tegen gebruik door onbevoegden (bijv. kinderen) beschermen
21 Metalen snijgarnituren slijpen
- Snijgarnituren bij een geringe slijtage met een aanscherpvijl "speciaal toebehoren" – bij sterke slijtage en groeven, met behulp van een slijpapparaat slijpen of dit door een geautoriseerde dealer laten uitvoeren – STIHL adviseert de STIHL dealer
▶ Regelmatig slijpen, weinig materiaal wegne- men: voor het gebruikelijke aanscherpen zijn meestal twee tot drie vijlstreken voldoende
Meer aanwijzingen met betrekking tot het slijpen staan op de verpakking van het snijgarnituur. Daarom de verpakking bewaren.
21.1 Uitbalanceren
- Ca. 5-maal aanscherpen, hierna het snijgarnituur met behulp van het STIHL balanceerapparaat "speciaal toebehoren" op onbalans controleren en uitbalanceren of dit door een geautoriseerde dealer laten uitvoeren – STIHL adviseert de STIHL dealer
22 Onderhoud maaikop
22.1 Motorapparaat neerleggen
▶ Motor afzetten
- Het motorapparaat zo neerleggen dat de koppeling voor het snijgarnituur naar boven is gericht
22.2 Maaidraad vervangen
Voor het vervangen van de maaidraad de maai-kop beslist op slijtage controleren.
WAARSCHUWING
Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.
De maaidraden worden in het vervolg kortweg "draden" genoemd.
Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de draden worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.
- Indien nodig de maaikop uitbouwen
22.3 Maaidraad bijstellen
STIHL SuperCut
De draad wordt automatisch op de juiste lengte afgesteld als de draad minimaal 6 cm
(2 1/2 inch) lang is – door het mes op de beschermkap worden te lange draden op de optimale lengte afgesneden.
STIHL AutoCut
- Het apparaat met draaiende motor boven een grasveld houden – de maaikop moet hierbij draaien
- De maaikop op de grond tippen – de draden worden bijgesteld en door het mes op de beschermkap op de optimale lengte afgesne- den
Steeds nadat met de maaikop op de grond wordt getipt wordt de draad bijgesteld. Daarom tijdens de werkzaamheden de maaiprestaties van de maaikop observeren. Als met de maaikop te vaak op de grond wordt getipt, worden ongebruikte stukken van de maaidraad door het mes afgesneden.
De draadlengte wordt alleen bijgesteld als de beide draaduiteinden ten minste nog 2,5 cm (1 inch) lang zijn.
STIHL TrimCut
WAARSCHUWING
Voor het met de hand bijstellen van de draad de motor beslist afzetten – anders is er kans op let-sel!
- Het spoelhuis omhoog trekken – linksom draaien – ca. 1/6 slag – tot aan de arrêteerstand – en weer terug laten veren
▶ De draaduiteinden naar buiten trekken
De procedure indien nodig herhalen tot de beide draaduiteinden het mes in de beschermkap bereiken.
Een draaibeweging van aanslag tot aanslag vergroot de draadlengte met ca. 4 cm (1 1/2 inch).
22.4 Maaidraden vervangen
STIHL PolyCut
In de maaikop PolyCut kunnen in plaats van messen ook afgekorte draden worden gehaakt.
Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!
- De maaikop aan de hand van de meegeleverde handleiding voorzien van de op maat afgekorte draad
22.5 Mes vervangen
22.5.1 STIHL PolyCut
Voor het vervangen van de messen de maaikop beslist op slijtage controleren.
WAARSCHUWING
Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.
De snijmessen worden in het vervolg kortweg "messen" genoemd.
Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de messen worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.
WAARSCHUWING
Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!
▶ Maaikop verwijderen
▶ De messen op die wijze vervangen als afgebeeld in de handleiding
▶ De maaikop weer monteren
23 Controle en onderhoud door de geautoriseerde dealer
23.1 Onderhoudswerkzaamheden
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren.
24 Onderhouds- en reinigingsvoorschriften
| Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij lan-gere dagelijkse werktijden dienen de gegeven inter-vallen navenant te worden verkort. | Voor begin van de werkzaamheden | Na beeindigen van de werkzaamheden, resp. dagelijks | Na elke tankvulling | Wekelijks | Maandelijks | Jaarlijks | Bij storingen | Bij beschadiging | Indien nodig | |
| Complete machine visuele | controle (staat, lekkage) | X X | ||||||||
| reinigen X | ||||||||||
| Bedieningshandgreep werk | king controleren X X | |||||||||
| Luchtfilter reinigen X X | ||||||||||
| vervangen X | ||||||||||
| Hand-benzinepomp (indien gemonteerd) | controleren X | |||||||||
| laten repareren door geautoriseerde dealer1) | X | |||||||||
| Aanzuigmond in de ben-zinetank | controleren X | |||||||||
23.2 Benzineaanzuigmond in de tank
- De benzineaanzuigmond in de tank jaarlijks laten vervangen
| Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere dagelijkse werktijden dienen de gegeven inter-vallen navenant te worden verkort. | Voor begin van de werkzaamheden | Na beëindigen van de werkzaamheden, resp. dagelijks | Na elke tankvulling | Wekelijks | Maandelijks | Jaarlijks | Bij storingen | Bij beschadiging | Indien nodig | |
| laten vervangen door geautoriseerde dealer1) | X X X | |||||||||
| Benzinetank reinigen X X | ||||||||||
| Carburateur stationair toer | ental con-troleren, het snijgarni-tuur mag niet mee-draaien | X | X | |||||||
| stationair toerental corri-geren | X | |||||||||
| Bougie elektrodeafstand af | stel-len | X | ||||||||
| elke 100 bedrijfsuren vervangen | ||||||||||
| Aanzuigopening voor koellucht | visuele controle X | |||||||||
| reinigen X | ||||||||||
| Vonkenrooster2) in uit-laatdemper | laten controleren door geautoriseerde dealer1) | X | X | |||||||
| reinigen, resp. laten ver-vangen door geautoriseerde dealer1) | X | X | ||||||||
| Bereikbare bouten, schroeven en moeren (behalve stelschroeven) | natrekken X | |||||||||
| Snijgarnituur visuele contro | ole X X | |||||||||
| vervangen X | ||||||||||
| op vastzitten controleren | X X | |||||||||
| Metalen snijgarnituur slijpen | n/aanscherpen X | X | ||||||||
| Veiligheidssticker | vervangen X | |||||||||
| 1)STIHL adviseert de STIHL dealer2)Alleen afhankelijk van de exportuitvoering gemonteerd | ||||||||||
25 Slijtage minimaliseren en schade voorkomen
Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.
Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.
De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:
- Niet door STIHL vrijgegeven wijzigingen aan het product
- Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
- Het niet volgens voorschrift gebruikmaken van het apparaat
- Gebruik van het apparaat bij sportmanifestaties of wedstrijden
- Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen
25.1 Onderhoudswerkzaamheden
Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.
Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren o.a.:
- Schade aan de motor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. lucht- en benzinefilter), verkeerde carburateurafstelling of onvoldoende reiniging van de koelluchtgeleiding (inlaatsleuven, cilinderribben)
- Corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
- Schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen
25.2 Aan slijtage onderhevige delen
Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:
– Snijgarnituren (alle typen)
- Bevestigingsdelen voor snijgarnituren (draai-schotels, moeren, enz.)
- Beschermkap snijgarnituur
- Koppeling
- Filter (voor lucht, benzine)
- Startmechanisme
- bougie
26 Belangrijke componenten
1 Hand-benzinepomp
2 Aanslagschroef stationair toerental (LA)
3 Bougiesteker
4 Starthandgreep
5 Uitlaatdemper (afhankelijk van de exportuitvoering met vonkenrooster)
6 Gashendel
7 Combischuif
8 Gashendelblokkering
9 Dubbele handgreep
10 Handgreepsteun
11 Draagoog
12 Gaskabelhouder
13 Chokeknop
14 Luchtfilterdeksel
15 Tankdop
16 Tank
17 Apparatensteun
18 Beugelhandgreep
19 Beugel (loopbegrenzer, afhankelijk van de exportuitvoering gemonteerd)
20 Steel/maaiboom
21 Stopschakelaar
Machinenummer
2 beschermkap uitsluitend voor maaikoppen
3 mes
4 beschermkap uitsluitend voor grassnijbladen
5 grassnijblad
Eencilinder-tweetaktmotor
Cilinderinhoud: 27,2 cm ^4
Boring: 34 mm
Slag: 30 mm
Vermogen volgens
ISO 8893:
0,75 kW (1,0 pk) bij
8500 1/min
Stationair toerental: 2800 1/min
Afregeltoerental (nominale 10.000 1/min waarde):
Max.toerental van de uit- 8400 1/min gaande as (koppeling snij-garnituur):
27.2 Ontstekingssysteem
Elektrodeafstand: 0,5 mm
27.3 Brandstofsysteem
Onafhankelijk van de stand werkende membraancarburateur met geïntegreerde benzinepomp
Inhoud benzinetank: 330 cm ^4 (0,33 l)
27.4 Gewicht
Zonder benzine, zonder snijgarnituur en beschermkap
FS 55: 4,9 kg
FS 55 R: 4,4 kg
27.5 Geluids- en trillingswaarden
Voor het bepalen van de geluids- en trillings-waarden wegen stationair toerental en nominaal maximumtoerental even zwaar.
Gedetailleerde gegevens m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib
27.5.1 Geluiddrukniveau L poq volgens ISO 22868
Met maaikop
FS 55 met dubbele handgreep: 95 dB(A)
FS 55 R: 95 dB(A)
Met metalen maaigarnituur
FS 55 met dubbele handgreep: 94 dB(A)
FS 55 R met beugel: 94 dB(A)
27.5.2 Geluidvermogensniveau L w volgens ISO 22868
Met maaikop
FS 55 met dubbele handgreep: 108 dB(A)
FS 55 R: 108 dB(A)
Met metalen maaigarnituur
FS 55 met dubbele handgreep: 107 dB(A)
FS 55 R met beugel: 107 dB(A)
27.5.3 Trillingswaarde a hv,eq volgens ISO 22867
| Met maaikop | Handgreep links | Hand-greeprechts |
| FS 55 met dubbelehandgreep: | 5,5 m/s^2 | 5,5 m/s^2 |
| Met maaikop Handgreep links | Hand-greeprechts | |
| FS 55 R: | 8,5 m/s2 | 8,5 m/s2 |
| Met metalen maaigar-nituur | Handgreeplinks | Hand-greeprechts |
| FS 55 met dubbelehandgreep: | 6,8 m/s2 | 5,6 m/s2 |
| FS 55 R met beugel: | 8,0 m/s2 | 9,0 m/s2 |
Voor het geluiddrukniveau en het geluidvermo- gensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillings- waarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s ^2 .
27.6 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach
27.7 Uitlaatgasemissiewaarde
De in de EU-typegoedkeuringsprocedure gemeten CO _2 -waarde staat weergegeven bij de voor het product specifieke technische gegevens bij www.stihl.com/co2.
De gemeten CO _2 -waarde werd op een representatieve motor volgens een genormeerde testprocedure onder laboratoriumomstandigheden bepaald en vormt geen uitdrukkelijke of impliciete garantie van het vermogen van een bepaalde motor.
Door het in deze handleiding beschreven gebruik conform de voorschriften en onderhoud, wordt aan de geldende uitlaatgasemissie-eisen voldaan. Bij modificaties aan de motor vervalt de typegoedkeuring.
28 Reparatierichtlijnen
Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.
Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.
STIHL adviseert originele STIHL onderdelen te monteren.
Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL ^ en, indien aanwezig, aan het STIHL onderdeellogo G_ (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).
29 Milieuverantwoord afvoeren
Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.
Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.
30 EU-conformiteitsverklaring
verklaart op eigen verantwoordelijkheid dat
Constructie: Motorzeis
Merk: STIHL
Type: FS 55
FS 55 C
FS 55 C-E
FS 55 R
FS 55 RC
FS 55 RC-E
Serie-identificatie: 4140
Cilinderinhoud:
27,2 cm ^3
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:
EN ISO 11806-1, EN 55012, EN 61000-6-1
Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 10884 gehandeld.
Gemeten geluidsvermogenniveau
108 dB(A)
Gegarandeerd geluidsvermogenniveau 110 dB(A)
Bewaren van technische documentatie:
Het productiejaar en het machinenummer staan vermeld op het apparaat.
Waiblingen, 3-2-2020
Hoofd productgegevens, -voorschriften en goed- keuring
CE
