IAN 86588 - Caméra d'inspection POWERFIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IAN 86588 POWERFIX au format PDF.
| Type de produit | Caméra d'inspection endoscopique |
| Marque | Powerfix |
| Modèle | IAN 86588 (PEK 2.3 A1) |
| Écran | TFT couleur, diagonale 5,9 cm (2,31 pouces), résolution 960 x 240 pixels |
| Éclairage | 4 LED blanches, réglable sur 8 niveaux |
| Alimentation | 4 piles AA/LR6 1,5 V (6 V) |
| Autonomie des piles | Environ 8 heures |
| Longueur du col-de-cygne | Environ 1050 mm |
| Diamètre de la caméra | 8 mm |
| Poids (avec piles) | Environ 407 g |
| Dimensions de la poignée (L x H x P) | 257 x 92 x 44 mm |
| Indice de protection du col-de-cygne | IP67 (étanche, immersion max. 90 cm) |
| Température d'utilisation | -10 °C à +50 °C |
| Fonctions principales | Rotation d'image 180°, réglage luminosité écran (8 niveaux), sortie vidéo (jack 3,5 mm) |
| Accessoires fournis | Aimant, crochet, double crochet, miroir, fixations (2), 4 piles AA, mallette rigide, mode d'emploi |
| Entretien et nettoyage | Chiffon sec ou humide, éviter solvants et pression excessive sur l'écran |
| Sécurité | Non adapté à un usage médical, ne pas ouvrir le boîtier, respecter la polarité des piles |
| Garantie | 3 ans (hors piles et consommables) |
| Fabricant | TARGA GmbH, Coesterweg 45, 59494 SOEST, Allemagne |
FOIRE AUX QUESTIONS - IAN 86588 POWERFIX
Questions des utilisateurs sur IAN 86588 POWERFIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra d'inspection au format PDF gratuitement ! Retrouvez votre notice IAN 86588 - POWERFIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IAN 86588 de la marque POWERFIX.
MODE D'EMPLOI IAN 86588 POWERFIX
Manuel d'utilisation et informations sur les services
IT CH
Utilisation conforme à sa destination.... 23
Contenu du coffret 24
Fiche technique 25
Consignes de sécurité 26
Mise en service 29
Aperçu des éléments de commande et des fonctions des touches ..... 29
Insertion/remplacement des piles 30
Mise en place/retrait du col-de-cygne....31
Utilisation de l'appareil....32
Allumage et extinction de la caméra endoscopique....32
Éclairage 32
Luminosité de l'écran....32
Adaptation de l'affichage....32
Fonction Sortie vidéo....32
Indications à l'écran....34
Montage des accessoires....35
Stockage en cas de non-utilisation 36
Résolution des erreurs.... 36
Nettoyage 36
Consignes sur l'environnement et sur l'élimination ...... 37
Marquages de conformité 38
Droits d'auteur.... 38
Remarques sur la garantie et en cas d'intervention technique 39
Introduction
Nous vous remercions pour votre achat de la caméra endoscopique PEK 2.3 A1. La caméra à col-de-cygne mobile et éclairage à LED réglable peut être utilisée aux endroits difficilement difficiles pour aider à l'inspection et à l'analyse d'erreurs. La connexion intégrée pour sortie vidéo vous permet de visualiser l'image de la caméra p.ex. sur un téléviseur.
Avant d'utiliser l'appareil pour la première fois, lisez attentivement la notice suivante ci-après, même si le maniement de matériel électronique vous est familier.
Conservez soigneusement ce mode d'emploi pour pouvoir le consulter à l'avenir. Si vous prêtez ou vendez l'appareil à un tiers, remettez-lui impérativement ce mode d'emploi. Le mode d'emploi fait partie intégrante de l'appareil.
Symboles utilisés et leur signification
DANGER ! Portant la mention « Danger », ce symbole désigne une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner de graves blessures, voire même la mort.
AVERTISSEMENT ! Portant la mention « Avertissement », ce symbole indique des remarques importantes portant sur l'utilisation en toute sécurité de l'appareil et sur la protection de l'utilisateur.
Ce symbole indique des informations supplémentaires sur le sujet abordé.
Utilisation conforme à sa destination
La caméra endoscopique PEK 2.3 A1 est un appareil d'examen optique non homologué pour le domaine médical.
La caméra endoscopique à col-de-cygne et éclairage à LED peut être utilisée aux endroits difficilement difficiles pour aider à l'inspection et à l'analyse d'erreurs.
Le col-de-cygne est étanche à l'eau ; il convient pour une utilisation dans des liquides aqueux, à une profondeur d'immersion max. de 90 cm. À noter que seul le col-de-cygne mais pas l'élément de commande (é poignée) peut être exposé à l'humidité. Il est interdit d'utiliser l'appareil dans les huiles, les solutions alcalines ou acides.
DANGER ! La caméra endoscopique ne convient pas pour un usage médical et ne doit en aucun cas être introduite dans des orifices du corps humain.
Le constructeur décline toute responsabilité si :
- la caméra endoscopique n'est pas utilisée de manière conforme ;
- la manipulation inappropriée de la caméra endoscopique ou le non-respect de cette notice ont entraîné des dégâts matériels ou des blessures ;
- la caméra endoscopique est mise en service après avoir été endommagée ou modifiée ou si elle est incomplète.
Il s'agit d'un appareil de technique d'informations. Il est réservé à un usage privé et ne doit en aucun cas être utilisé à des fins industrielles, commerciales ou médicales.
Veuillez tenir compte des réglementations et lois nationales du pays d'utilisation.

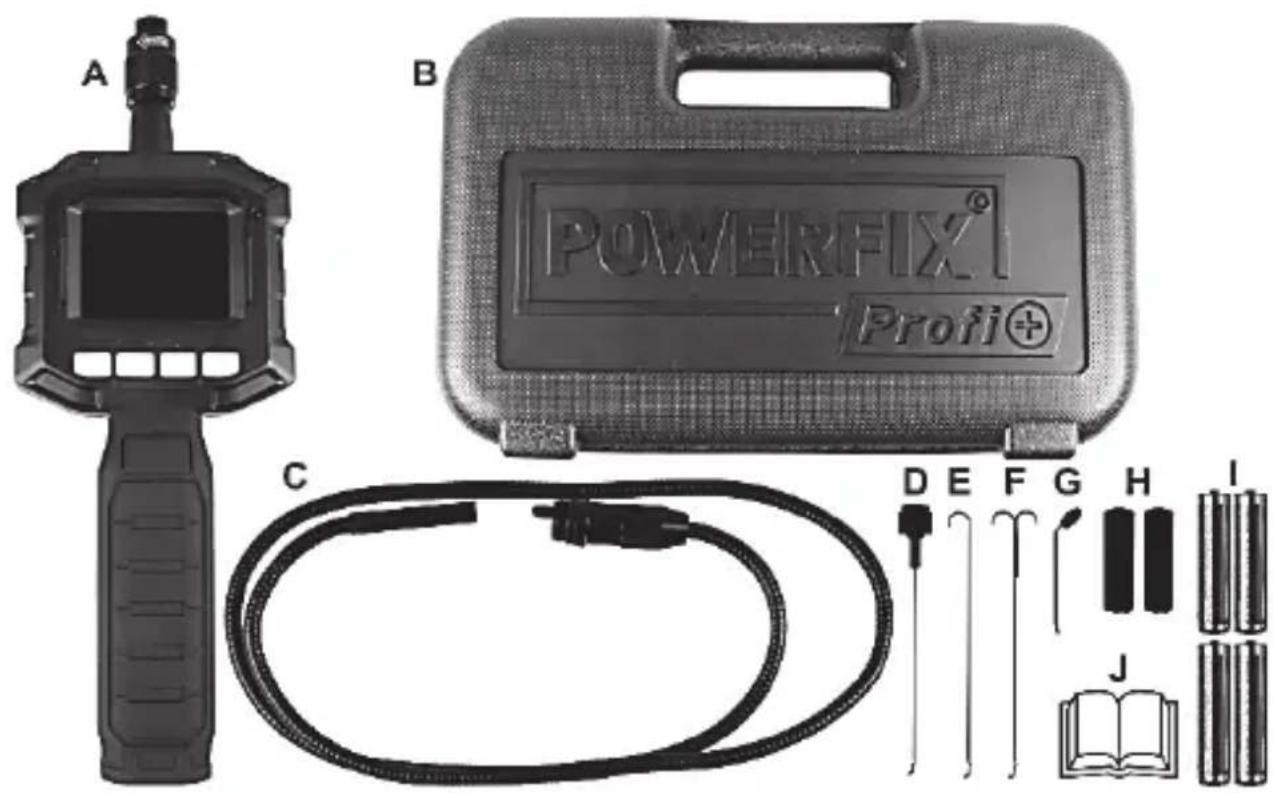

Contenu du coffret
Sortez l'appareil et tous les accessoires de l'emballage. Retirez tous les matériaux d'emballage et vérifiez que toutes les pièces sont au complet et en parfait état. Si la livraison est incomplète ou endommagée, veuillez contacter le fabricant.
C Col-de-cygne flexible avec tête de caméra et éclairage à LED
D Accessoire « Aimant »
E Accessoire « Crochet »
F Accessoire « Double crochet »
G Accessoire « Miroir »
H Fixation (2 pièces) pour accessoire
I 4 piles AA/LR6 d'1,5V
J Le présent mode d'emploi (représentation non contractuelle)
Fiche technique
| Écran TFT Diagonale de 5,9cm/2,31" | |
| Résolution 960 (RVB) x 240 / | 320 (pixels) x 240 |
| Éclairage de la caméra 4 LED blanches | (réglable sur 8 niveaux) |
| Éclairage de l'écran Luminosité réglable sur 8 niveaux | |
| Alimentation électrique 6V : | 4 piles AA/LR6 d'1,5V |
| Autonomie des piles env. 8 heures | |
| Température ambiante/extérieure -10 °C à +50 °C | |
| Conditions de stockage admissibles de -10 °C à +50 °C, humidité relative de 85 % max. (sans condensation) | |
| Longueur totale du col-de-cygne avec tête de caméra et pied à rallonge | env. 1050 mm |
| Diamètre de la caméra endoscopique | 8 mm |
| Classe de protection du col-de-cygne flexible | IP 67 |
| Poids (avec les piles) env. 407 g | |
| Dimensions de l'élément de prise en main (l x h x p) | 257 x 92 x 44 mm |
Les données techniques et la conception de l'appareil peuvent être modifiées sans préavis.
Consignes de sécurité
Informations générales
DANGER ! La caméra endoscopie n'est pas homologuée pour le domaine médical. Risque de blessures mortelles !
Si vous décelez de la fumée, des bruits ou des odeurs inhabituels, cessez immédiatement d'utiliser l'appareil et faites-le réviser par un service technique agréé. Dans ce cas, éteignez immédiatement l'appareil et retirez les piles.
Il est interdit de l'utiliser sur les hommes et les animaux. Seul l'exploitant, et non pas le fabricant, sera tenu responsable d matériels et les blessures résultant d'une utilisation non conforme.
DANGER ! Enfants et personnes aux facultés réduites
Les appareils électriques ne doivent pas être mis entre les mains des enfants. Les personnes aux facultés physiques, sensorielles ou mentales réduites doivent utiliser les appareils électriques uniquement de manière appropriée. Ne laissez jamais les enfants et les personnes aux facultés réduites utiliser des appareils électriques sans surveillance. À moins qu'ils aient reçu les instructions appropriées ou qu'ils soient surveillés par une personne responsable de leur sécurité. De manière générale, les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil. Conservez également l'emballage hors de portée.
afin d'éviter tout risque d'asphyxie.
DANGER ! Ecran
N'exercez aucune pression sur l'écran et maintenez les objets pointus à distance de l'écran. Un écran cassé présente des risques de blessures. Portez des gants lorsque vous ramassez des pièces cassées et contactez, le cas échéant, le fabricant. Si l'écran présente des fissures ou toute autre détérioration, vérifiez soigneusement qu'il n'y a aucune fuite de liquide.
Si du liquide s'est échappé de l'écran, suivez les instructions suivantes :
- En cas de contact avec la peau, essuyez-la immédiatement avec un chiffon propre puis rincez abondamment à l'eau. Le cas échéant, contactez un médecin.
En cas de projection dans les yeux, rincez abondamment à l'eau courante pendant au moins 15 minutes puis rendez-vous aux urgences de l'hôpital le plus proche. Le cas échéant, contactez un médecin.
- En cas d'ingestion, commencez par vous rincer la bouche abondamment, puis buvez de l'eau en quantité. Contactez immédiatement un médecin !
AVERTISSEMENT ! Sûreté de fonctionnement
Le boîtier de la caméra endoscopique ne doit pas être ouvert ; il ne contient aucune pièce sujette à l'entretien. Veillez à ne pas soumettre votre appareil à des variations de température excessives : la condensation générée provoquerait un court-circuit. Si toutefois, l'appareil a été exposé à des changements brusques de température, attendez (env. 2 heures) que l'appareil se soit acclimaté à la température ambiante avant de le faire fonctionner.
DANGER ! Piles
Positionnez toujours les piles en respectant la polarité. Respectez la polarité indiquée sur les piles et dans le compartiment des piles. Ne tentez pas de recharger les piles et ne les jetez en aucun cas au feu. N'utilisez pas simultanément des piles différentes (usagées et neuves, alcalines et carbone, etc.). Retirez les piles si vous n'utilisez pas l'appareil sur une période prolongée. En cas d'utilisation inappropriée, les piles risquent d'exploser et de fuir.
Il est interdit d'ouvrir ou de déformer les piles car les fuites de substances chimiques risquent de provoquer des blessures. En cas de contact avec les yeux ou la peau, rincez immédiatement et abondamment à l'eau claire et consultez un médecin. Les piles et petits composants représentent un danger mortel s'ils sont ingérés. Conservez les piles dans un lieu non accessible. En cas d'ingestion d'une pile, consultez immédiatement un médecin.
AVERTISSEMENT ! Précautions d'utilisation (emplacement, environnement)
Tenez l'élément de commande (moniteur TFT et la poignée) éloigné de l'humidité et veillez à ce qu'aucun corps étranger ne pénètre dedans. Ne placez aucun objet contenant du liquide (p. ex. vase, boissons) sur ou à côté de l'appareil. Évitez les vibrations, la poussière, la chaleur et veillez à ne pas exposer l'appareil aux rayons directs du soleil ou à une lumière artificielle intense. Ils risquent d'endommager l'appareil.
Ne placez pas de sources incandescentes nues (bougies, etc.) sur l'appareil ou à proximité.
Mise en service

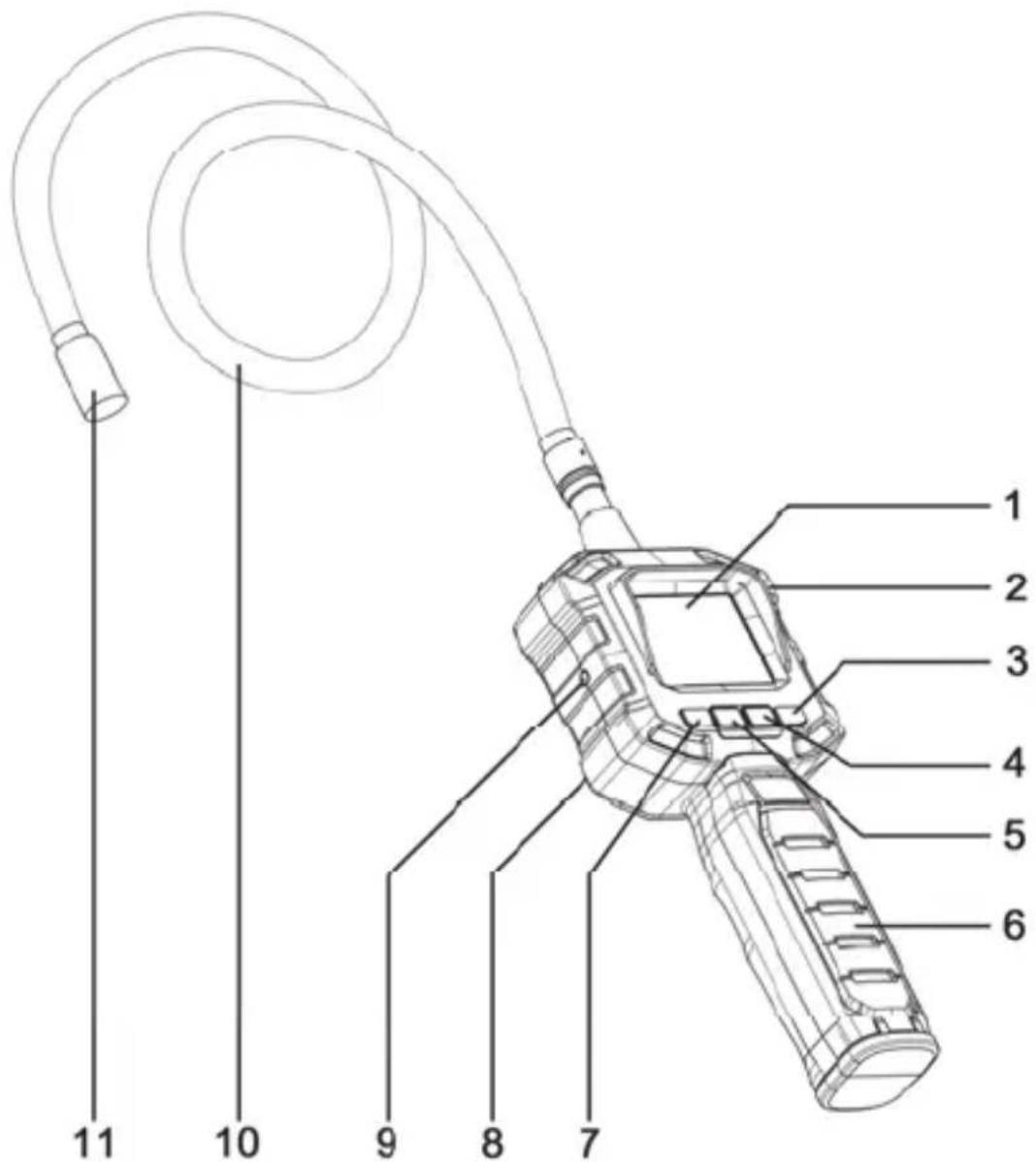

Aperçu des éléments de commande et des fonctions des touches
- Témoin de fonctionnement
- Bouton Marche/Arrêt
- Vue/rotation de l'image
- Bouton d'éclairage de la tête de caméra
-
Poignée
-
Réglage de la luminosité de l'écran
- Compartiment des piles (à l'arrière)
- Prise de sortie vidéo
- Col-de-cygne flexible
- Tête de caméra à LED

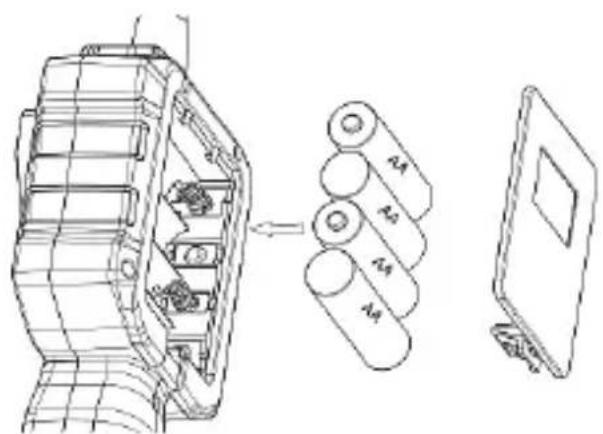

Insertion/remplacement des piles
Veillez à ce que la caméra soit éteinte. Le compartiment des piles [8] se situe à l'arrière de l'appareil.
Retirez le couvercle du compartiment des piles en enfonçant le verrouillage puis en soulevant le couvercle. Le ruban en tissu sert à faciliter le retrait ultérieur des piles. Lorsque vous insérez les piles, veillez à placer le ruban en tissu entièrement sous les 4 piles et à ce que l'extrémité du ruban soit accessible sur le dessus une fois les piles en place.
Placez 4 piles AA/LR6 d'1,5 V dans le compartiment des piles, en respectant la polarité. Reportez-vous au marquage dans le compartiment des piles et sur les piles.
-
L'extrémité du ruban doit reposer à plat entre les piles et le couvercle du compartiment des piles.
-
Fermez le compartiment des piles. Pour ce faire, insérez d'abord les deux taquets en plastique du couvercle dans les orifices prévus à cet effet sur le boîtier de la caméra endoscopique.
-
Appuyez sur le couvercle jusqu'à ce que le verrouillage s'encrante audiblement.

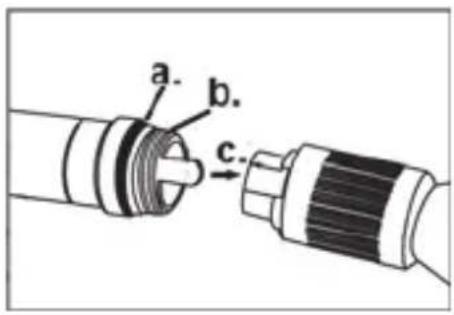

Mise en place/retrait du col-de-cygne
Pour garantir l'étanchéité du vissage, éliminez les saletés éventuelles sur l'anneau en caoutchouc (a.) et sur le filetage (b.) à l'aide d'un chiffon humide. Pour conserver la souplesse de l'anneau en caoutchouc, vous pouvez l'enduire de temps en temps d'un peu de vaseline par exemple. Le col-de-cygne ne peut être mis en place que dans un seul sens grâce à la protection contre l'inversion de polarité. Pour ce faire, insérez la protection contre l'inversion de polarité dans l'orifice prévu à cet effet (c.)
Il suffit ensuite de visser le col-de-cygne. Tournez le raccord à visser vers la droite jusqu'à ce qu'il soit bien serré.
Pour retirer le col-de-cygne, tournez le raccord à visser vers la gauche jusqu'à ce qu'il se détache. Vous pouvez ensuite retirer le col-de-cygne en forçant un peu.
Utilisation de l'appareil
Allumage et extinction de la caméra endoscopique
Maintenez le bouton Marche/Arrêt [3] appuyé pendant env. 2 secondes pour allumer ou éteindre la caméra endoscopique. Le témoin de fonctionnement [2] s'allume en vert et après un court délai, l'image de la caméra apparaît sur l'écran [1].
Éclairage
La tête de la caméra est équipée de 4 LED. Cet éclairage peut être allumé à l'aide du bouton d'éclairage de la tête de caméra [5]. Une pression répétée sur cette touche permet d'augmenter progressivement la luminosité des LED. Il existe 8 différents réglages de niveaux. Lorsque le niveau maximum a été atteint, une nouvelle pression sur le bouton d'éclairage de la tête de caméra [5] éteint l'éclairage.
Luminosité de l'écran
Le réglage de la luminosité de l'écran [7] permet de modifier la luminosité de l'écran. Une pression répétée sur cette touche augmente progressivement la luminosité de l'écran. Il existe 8 différents réglages de niveaux. Lorsque le niveau maximum a été atteint, une nouvelle pression sur le bouton de réglage de la luminosité de l'écran [7] rétablit le réglage de la luminosité sur la valeur par défaut.
Adaptation de l'affichage
Une pression sur le bouton de vue/rotation de l'image [4] pivote l'image de la caméra sur 180°, à l'horizontale ou à la verticale par effet miroir. Ce réglage vous permet d'afficher le contenu vidéo sous forme de quatre vues différentes. Un changement dans la présentation de l'affiche est reproduit en affichage standard, après avoir éteint et rallumé l'appareil.

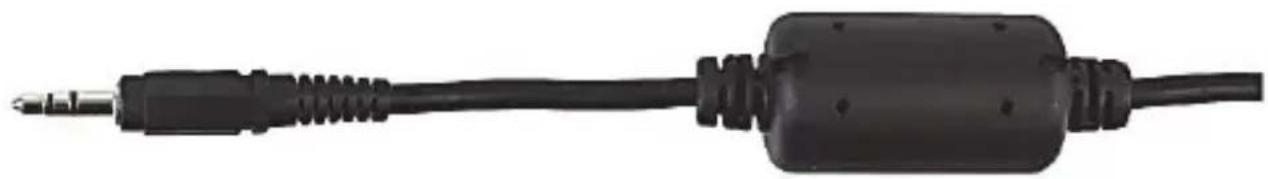

Fonction Sortie vidéo
Cette fonction permet de visualiser les images de la caméra p.ex. sur un téléviseur. Un câble de connexion, variable en fonction de l'appareil sur lequel
vous souhaitez visualiser les images, est nécessaire. Une extrémité de ce câble doit présenter une fiche jack de 3,5 mm pour pouvoir le raccorder à la prise de sortie vidéo [9] de la caméra endoscopique. L'autre fiche peut varier en fonction de votre appareil de visualisation. À ce sujet, consultez la documentation de votre appareil de visualisation. Aucun câble de connexion n'est fourni avec la caméra endoscopique.
Pour exploiter la fonction de sortie vidéo, procédez comme suit :
- Éteignez la caméra endoscopique.
- À l'aide d'un câble de connexion approprié, reliez la prise de sortie vidéo [9] de la caméra endoscopique à votre appareil de visualisation. Consultez la documentation de votre appareil de visualisation pour effectuer le réglage approprié.
Remarque : Pour la sortie vidéo, veuillez utiliser uniquement un câble AV de qualité pourvu d'un noyau de ferrite (non fourni).
La figure présente un exemple.
- Allumez la caméra endoscopique à l'aide du bouton Marche/Arrêt [3]. L'image s'affiche simultanément sur l'écran de la caméra endoscopique et sur votre appareil de visualisation.
À noter que si vous actionnez les boutons vue/rotation de l'image [4] et Réglage de la luminosité de l'écran [7], ceux-ci n'agissent que sur l'image affichée sur la caméra endoscopique. Ces boutons n'ont aucun effet sur l'affichage de l'appareil de visualisation utilisé, p.ex. un téléviseur.

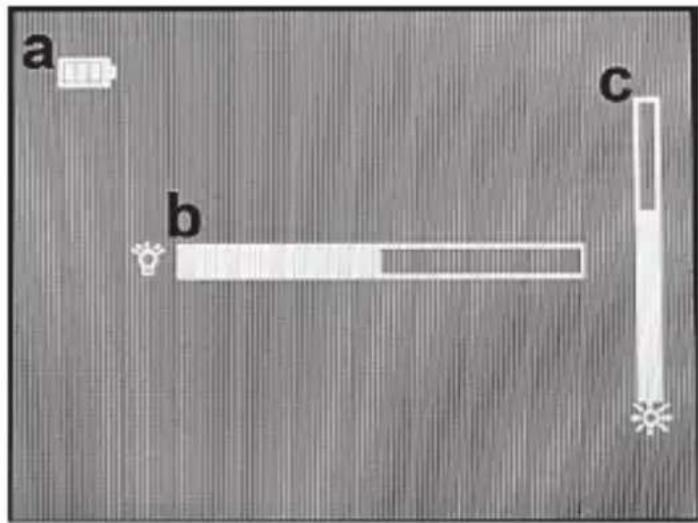

Indications à l'écran
Les indications suivantes s'affichent à l'écran :
Éclairage à LED de la tête de caméra (s'affiche pendant env. 3 b secondes lorsque le bouton d'éclairage de la tête de caméra [5] est actionné).
c Éclairage de l'écran (s'affiche pendant env. 3 secondes lorsque le bouton du réglage de la luminosité [7] est actionné).

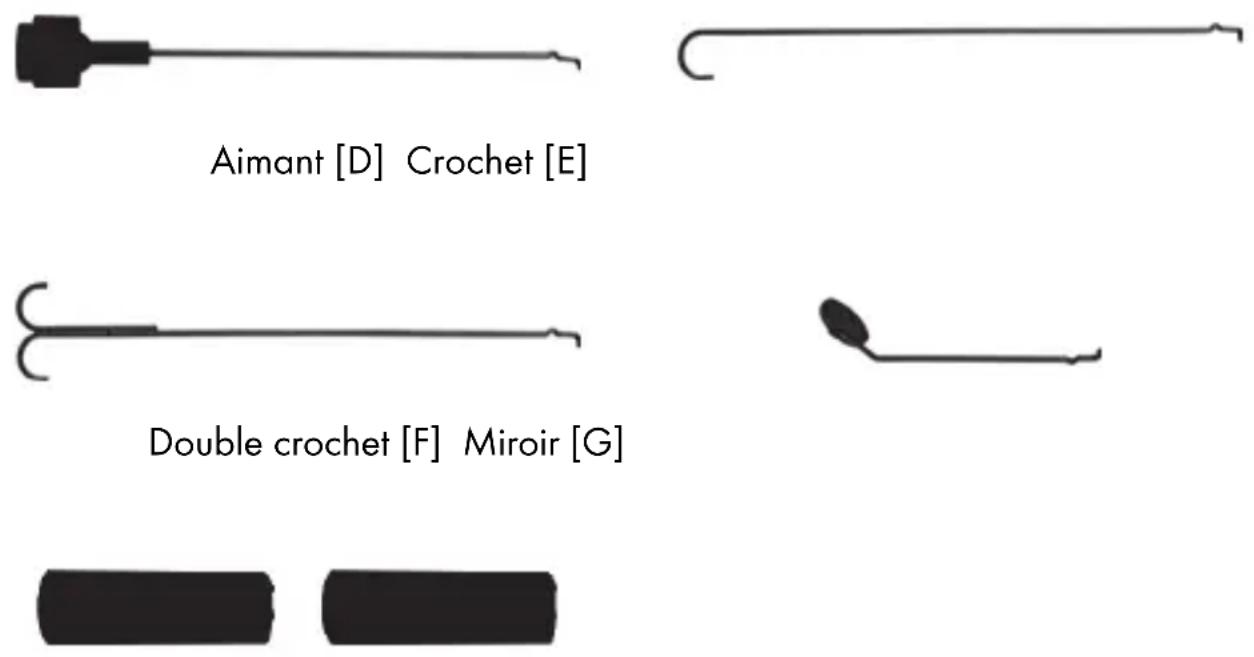

Montage des accessoires
L'appareil est fourni avec les accessoires/fixations suivantes :
Fixation pour accessoire [H]
Placez le petit ardillon de l'accessoire dans l'orifice prévu à cet effet, à l'extrémité du col-de-cygne, juste en dessous de la tête de la caméra.
Remarque : avec l'aimant et le double crochet, la fixation pour accessoire doit d'abord être glissée sur l'accessoire en raison de leur taille.
Insérez à présent la fixation pour accessoire, avec précaution et entièrement, au-dessus de la tête de la caméra. Veillez à ce que l'accessoire se trouve bien dans l'orifice prévu à cet effet dans la fixation pour accessoire.
Stockage en cas de non-utilisation
Si vous n'utilisez pas la caméra endoscopique pendant une période prolongée, retirez les piles pour éviter toute fuite éventuelle.
Rangez la caméra endoscopique nettoyée et séchée et ses accessoires dans la mallette rigide fournie (B) dans un endroit sec et frais.
Résolution des erreurs
Impossible d'allumer l'appareil
- Les piles sont peut-être vides. Insérez des piles neuves.
- Vérifiez que les piles ont été insérées dans le bon sens.
Aucune image à l'écran/images perturbées
Vérifiez la connexion entre le col-de-cygne et l'élément de commande. Retirez le col-de-cygne et raccordez-le à nouveau comme décrit au chapitre « Mise en place/retrait du col-de-cygne ».
Images perturbées sur un écran externe, par exemple, un téléviseur
Vérifiez le raccordement du câble. Il est possible que vous ayez besoin d'utiliser un câble différent ou de meilleure qualité.
Nettoyage
Utilisez de préférence un linge sec pour le nettoyage et un linge humide en cas de saletés incrustées. Lorsque vous nettoyez l'écran, veillez à ne pas exercer une pression trop forte afin de ne pas endommager l'écran. N'utilisez ni solvant, ni détergent caustique ni aérosol ; Évitez toute pénétration d'humidité dans l'appareil.
Consignes sur l'environnement et sur l'élimination
Les appareils portant ce symbole sont soumis à la directive européenne 2012/19/EU. Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés aux ordures ménagères, mais déposés dans des centres de récupération prévus à cet effet.
En procédant à la mise au rebut conforme de votre appareil usagé, vous contribuez à la protection de l'environnement et de la santé des personnes. Pour plus d'informations sur la mise au rebut des appareils usagés, contactez votre mairie, la déchetterie ou le centre de récupération le plus proche de chez vous ou encore le magasin où vous avez acheté le produit.
Faites un geste pour l'environnement : ne jetez pas les piles usagées aux ordures ménagères. Elles doivent être déposées dans un centre de collecte pour piles usagées. Les piles ne doivent être déposées dans le container de collecte des piles usagées qu'une fois déchargées. Si les piles ne sont pas entièrement déchargées, prendre les précautions nécessaires pour éviter les courts-circuits.
Éliminez aussi l'emballage dans le respect de l'environnement. Les cartons peuvent être déposés dans des conteneurs de collecte de papier ou dans les déchetteries collectives pour être recyclés. Les films et les éléments en plastique livrés doivent être déposés auprès votre centre de recyclage local afin d'être éliminés dans le respect de l'environnement.
Marquages de conformité
Cet appareil répond entièrement aux exigences essentielles et autres réglementations applicables de la directive CEM 2004/108/EC ainsi que de la directive RoHS relative à la limitation d'utilisation de substances dangereuses 2011/65/EU. Vous trouverez la déclaration de conformité correspondante à la fin de ce mode d'emploi.
Droits d'auteur
Le contenu de ce mode d'emploi est soumis aux droits d'auteur et n'est communiqué au lecteur qu'à titre d'informations. La copie et la reproduction des données et des informations sont interdites sans l'accord exprès et par écrit de l'auteur. Ceci s'applique également à l'utilisation commerciale des contenus et des données. Le texte et les figures sont conformes à l'état de la technique au moment de l'impression.
Remarques sur la garantie et en cas d'intervention technique
Garantie de TARGA GmbH
La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver le ticket de caisse d'origine comme preuve d'achat. Avant de mettre votre produit en service, merci de lire la documentation jointe. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à portée de main. S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne. Pendant la période de garantie, si un défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le c restant à notre discrétion. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules sont exclus de la garantie.
Vos droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente garantie.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
Service technique
Téléphone : 01 - 712 302 83
E-Mail : service.FR@targa-online.com
Téléphone : 02 - 700 16 43
E-Mail : service.BE@targa-online.com
Téléphone : 800 - 24 14 3
E-Mail : service.LU@targa-online.com
Téléphone : 044 - 511 82 91
E-Mail : service.CH@targa-online.com
IAN: 107122
Fabricant
TARGA GmbH
Coesterweg 45
59494 SOEST
GERMANY
